Установка и подключение одноклавишных выключателей

Разновидности коммутирующих приборов

Различные модели однополюсных выключателей подразделяются по целому ряду признаков:

  • способ переключения;
  • вариант установки (скрытный или наружный монтаж);
  • степень защищенности от климатических воздействий.

Кроме того, они отличаются маркой, а также стоимостью и дизайном. При выборе понравившегося коммутирующего изделия эти признаки учитываются комплексно на усмотрение пользователя.

По способу переключения известные образцы выключателей делятся на следующие типы:

  • перекидные модели;
  • устройства с поворотным механизмом включения;
  • приборы, оснащенные обычной кнопкой.

По способу монтажа изделия изготавливаются в двух модификациях, предназначенных для открытой или скрытой электропроводок. По степени защиты подразделяются на образцы, имеющие обычную конструкцию и модели во влагопылезащищенном исполнении. Последний вид надежно защищен от климатических и механических воздействий и может эксплуатироваться в условиях повышенной влажности и сильного запыления.

Как установить выключатель света

Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.

Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.

В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.

Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.

Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.

Выбор нужного образца

При выборе выключателя нужно учитывать теххарактеристики, качество и дизайн

После принятия решения о самостоятельной замене выключающего механизма в первую очередь следует определиться с подходящим для этого образцом. При поиске надежной торговой точки обращаться следует лишь в те магазины, которые специализируются на продаже фирменных электротехнических изделий. Только при соблюдении этого правила удается подобрать качественный прибор для управления комнатным освещением.

Помимо этого приобретаемый выключатель наружный одноклавишный должен соответствовать требованиям ГОСТ Р 51324.1от 1999 года:

  • подбирается только после оценки основных эксплуатационных и технических характеристик, таких как способ переключения, рабочее напряжение и максимально допустимый ток;
  • каждая модель должна иметь сертификат качества, выданный конкретным производителем;
  • изделие не должно нарушать общего интерьера помещения.

Выпускаемые большинством производителей модели рассчитаны в основном на нагрузочные токи до 10-16 Ампер и напряжение 250 Вольт.

На практике встречаются исключения из общепринятых стандартов. Образцы с металлокерамическими контактами с добавкой серебра имеют ограничение по току до 4 Ампер. Помимо параметров, определяющих токовый режим работы при выборе коммутирующих устройств учитывается количество имеющихся полюсов (оно может варьироваться от одного до 3-х). К одной из этих разновидностей относится выключатель двухполюсный одноклавишный.

IP влагозащищенность

демонстрирует степень защиты от отрицательного воздействия влаги (воздействие жидкости, сырость). Бывает 10 степеней защиты корпуса от влаги:

  • «0» – нет защиты;
  • «1» – оболочка обладает защитой от конденсатной влаги, капель дождя, падающих строго в вертикальном положении;
  • «2» – присутствует защита корпуса от капель, угол падения до 15 гр.;
  • «3» – присутствует защита от капель, угол падения до 60 гр.;
  • «4» – присутствует защита от капель жидкости любой направленности;
  • «5» – защита от короткого воздействия потока (струи) жидкости случайного направления;
  • «6» – защита корпуса от длительного воздействия сильного потока жидкости (воды) случайной направленности, а также от волн на море;
  • «7» – есть защита от пропитки сырости вовнутрь корпуса оборудования при краткосрочном погружении в жидкость (воду) на глубину до 1 м. При этом может быть проникновение небольшого объема жидкости в середину, которое не обнаруживает неблагоприятного воздействия на работоспособность изделий;
  • «8» – есть защита от затекания жидкости внутрь изделий при погружении на заданную глубину в течение заданного промежутка времени). Корпус изделий в этом варианте обладает полной водонепроницаемостью;
  • «9» – есть защита от попадания горячей струи воды под давлением внутрь изделий.

Степень защиты внешнего корпуса (оболочки) от влияния отрицательного внешнего условия устанавливается на базе выполнения проверки рабочего элемента. Далее даны таблицы с подробной расшифровкой степеней защиты, методов тестирования и последовательностей их выполнения.

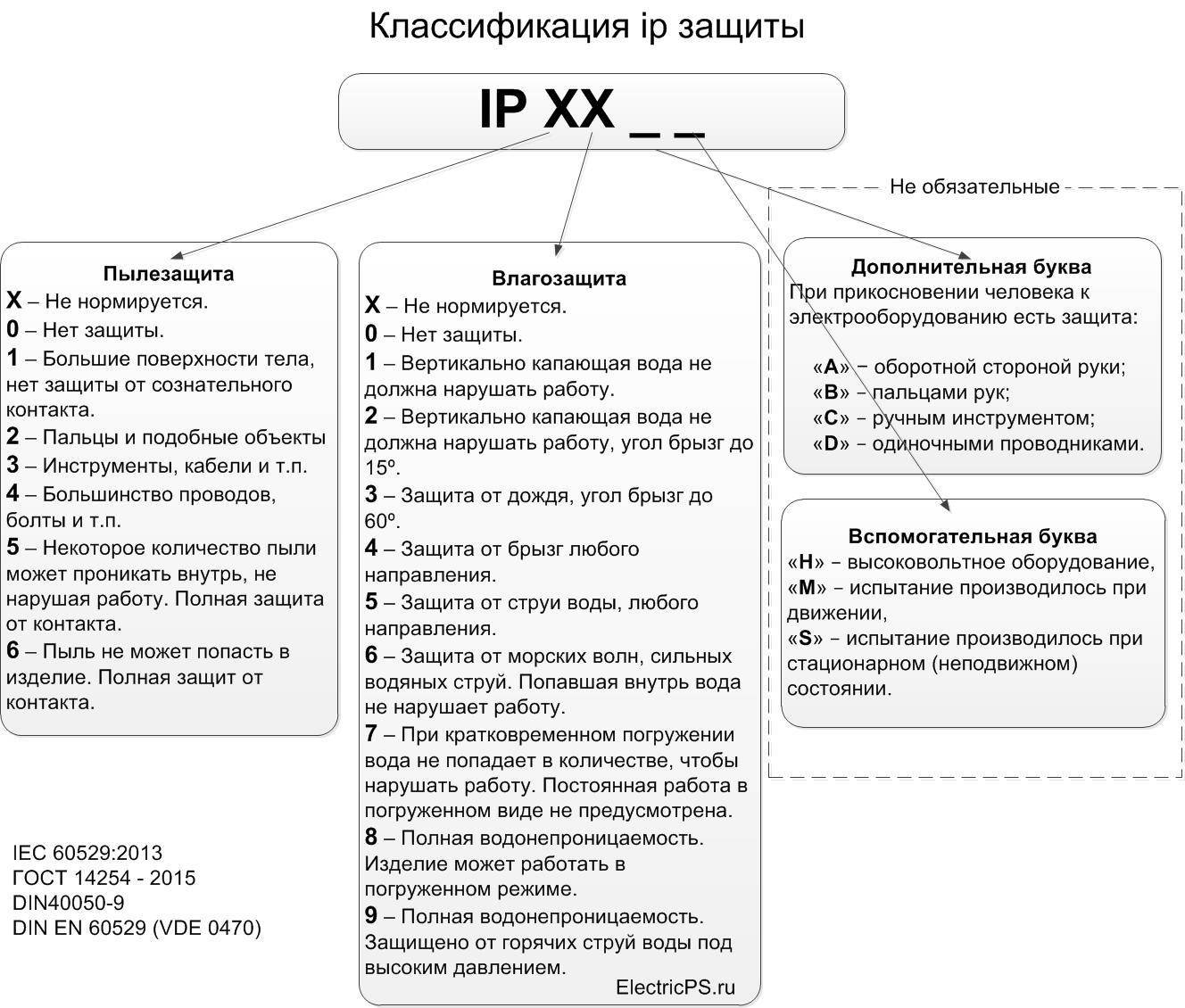

Для удобного представления классификация ip защиты приведена на рисунке.

Рисунок – Классификация ip защиты

Соблюдение техники безопасности

Ну вот мы и разобрали, как выполнить установку выключателей – одну из наиболее простых электромонтажных работ, не требующей особых умений и талантов. Если заранее все изучить и понять, что, как и почему именно так делается, то Вы легко и быстро сможете проделать эту доселе не знакомую процедуру установки выключателя.

И один из важнейших моментов – это соблюдение техники безопасности, иначе сила тока будет проверять вас на прочность. А правил техники безопасности не так уж и много:

  1. Перед началом работы прекратить подачу электроэнергии, отключив автоматы в электрощите. Принять меры для исключения возможности повторной подачи напряжения.
  2. Все инструменты должны быть исправны. Необходимо проверить отсутствие повреждений и сколов на изолирующих частях инструментов.

Если возникла необходимость замены устаревшего или вышедшего из строя клавишного выключателя освещения, автоматического выключателя или розетки, не обязательно обращаться за помощью к квалифицированному электрику. Элементарных знаний из курса школьной физики вполне достаточно для выполнения работы

Но при этом важно все делать правильно и соблюдать технику безопасности. О том, как правильно установить выключатель или розетку и пойдет речь в этой статье

Производители электротехнической продукции предлагают выключатели и розетки различного дизайна и конструкции. Все они делятся на встраиваемые и наружные. Розетки бывают одиночные, двойные и сблокированные (несколько розеток в общем корпусе). Выключатели клавишного типа бывают:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Электрическая схема их практически не отличается. Принцип действия заключается в прерывании контактов при отключении потребителя и замыкании при его включении. К клемме неподвижного контакта присоединяется «фаза», а клемме подвижного – провод, питающий источник света. Направление подключения «фазы» на корпусе указывается стрелкой

При этом важно надежно и туго завинчивать фиксирующие винты в клеммах: плохой контакт приводит к искрению, выходу выключателя из строя или даже к пожару

Электрические схемы выключателя в сети показаны на рисунке.

Как установить выключатель света

Рассмотрим, как установить одноклавишный выключатель.

Последовательность действий при установке (замене) встраиваемого выключателя.

Действия при замене наружного выключателя принципиально не отличается от вышеописанных. Разница состоит в том, что вместо чашеобразного подрозетника в такой конструкции используется деревянная или пластиковая прокладка.

Выясним, как установить выключатель двухклавишный

В процессе монтажа важно правильно присоединить проводники, питающие источники света. Соблюдение порядка важно для удобства пользования

К примеру, если санузел состоит из разделенных перегородкой ванной и туалета, левая клавиша должна отвечать за освещение помещения, расположенного слева. Правая клавиша – соответственно. Таким образом, к входящей клемме присоединяется один (фазный) провод, идущий от распределительной коробки, а к двум отходящим клеммам (обозначаются стрелочками) – провода, идущие к контактам цоколя лампочки.

Аналогично устанавливается трехклавишный выключатель.

Подключение проходного выключателя со схемой управления из двух точек

Этот вид подключения является наиболее простым и не вызывает каких-либо трудностей.

От схемы обычного подключения выключателя его отличает всего два нюанса:

  1. конструкция этого выключателя. Он не имеет нейтрального положения «Выключено». Электрический ток направлен либо на одну клемму, либо на другую. Во время перенаправления электрического тока, происходит замыкание или, наоборот, размыкание одной из схем работы данной системы, отключение осветительных приборов происходит при разных положениях двух проходных выключателей;
  2. количество проводов, используемых при подсоединение проходных выключателей. В схеме подсоединения одинарного выключателя применяют два электропровода, представляющие собой разорванную цепь. А при подсоединение проходного выключателя к нему подводятся три электропровода. Два из них- перемычки между двумя маршевыми выключателями, а третий служит для одного провода подачей фазы, а для второго выходом фазы, которая идет на прибор освещения.

При подключение, многих вводит в заблуждение дополнительный элемент схемы – коммутационная коробка. При монтаже электропроводки, соблюдая все правила, от нее не получится избавиться. Для понимания принципа коммутации следует схему подключения проходного выключателя разделяют на две части (строго пополам каждый провод), а затем скрутить снова используя изоляционную ленту.

Схема подсоединения проходного выключателя из трех мест

Проходной выключатель схема подключения из трех мест несильно отличается от выше написанного способа подключения. Разница состоит в использование третьего устройства, которое имеет отличия в конструкции от стандартных маршевых выключателей. Данное устройство называется «перекрестным выключателем». Оно дает возможность использовать при управлении светом одновременно три схемы.

От проходного выключателя данный прибор отличается тем, что имеет пять, а не три клеммы подключения: две клеммы нужны для подсоединения к первому проходному выключателю, еще две клеммы для подсоединения ко второму маршевому устройству, пятая — транзитная.

Именно пятая (транзитная) клемма делает возможным управление освещением сразу из трех мест. Обычно пятую клемму монтируют перемычкой с третьей клеммой устройства.

Две группы светильников. Двухклавишный проходной выключатель

Схема подключения такого типа проходного выключателя производится тем же способом, что и одноклавишного проходного светильника.

Только нужно иметь ввиду несколько нюансов:

  1. Это два одинарных проходных выключателя, которые установлены в один корпус;
  2. На две одинаковые части первого переключателя, электроэнергия подается одним проводом (две клеммы его частей соединены перемычкой). Второй выключатель, осуществляет само подключение осветительного прибора к системе, каждая из его выходящих фаз идет на свой прибор освещения;
  3. Количество электрических проводов. При монтаже одинарного проходного выключателя прокладывают три провода к каждому из устройств, а при монтаже двухклавишного протягивают пять жил к первому и шесть ко второму устройству. Это различие обусловлено наличием на первом выключателе одной общей входящей фазы, а на втором двух выходящих фаз на разные осветительные приборы.

Схема подключения — проходной выключатель

После прочтения предложенной статьи, вы с легкостью поймете принцип устройства, работу и сможете самостоятельно смонтировать проходной выключатель к осветительным приборам по схеме подключения. Для вас уже не составит особой трудности установка проходных выключателей с различным количеством клавиш. Вы сможете самостоятельно сделать свое пребывание в жилом помещение более комфортным и приятным. Сможете самостоятельно строить довольно сложные схемы проходных переключателей, которые позволят управлять освещением из различных мест помещения. Хотя, как правило, в повседневной жизни хватает и управления освещением с трех мест помещения.

Какой вам нужен выключатель (по типу проводки)?

Электропроводка может быть открытой (наружной) или скрытой. В зависимости от этого используются разные типы переключателей, они отличаются своей конструкцией и способом установки.

Открытая электропроводка чаще всего используется в домах с деревянными стенами. Но не обязательно, возможно её применение и в каменно-бетонных домах и квартирах. Дополнительно её «прячут» в гофрированный шланг или в пластиковый кабель-канал. Название «скрытая проводка» говорит само за себя. Её укладывают в толщу стен и потолка.

В первом случае сначала на поверхность стены устанавливается деревянная пластинка, и к ней уже крепится устройство. Во втором переключатель встраивается во вмонтированный в стену пластиковый или металлический подрозетник.

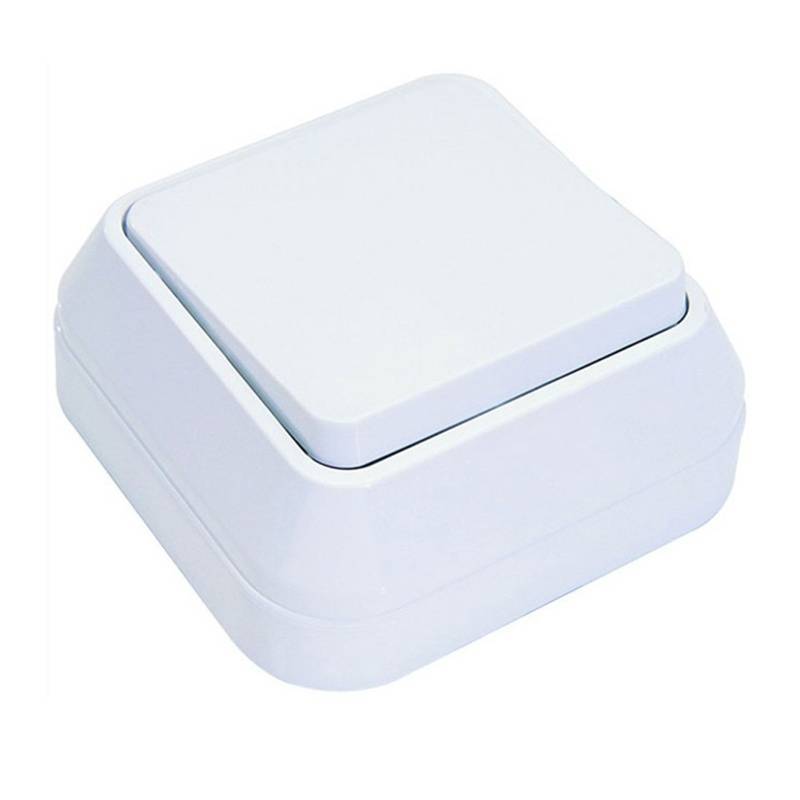

Фото одноклавишных выключателей для открытой и скрытой проводки представлены в нашей галерее. В данной статье мы исходим из того, что в вашем доме или квартире проводка уже проведена, и вам осталось только подключить электрофурнитуру.

Выбор места установки

Место установки любого электрического выключателя света регламентируется Правилами устройства электроустановок (ПУЭ). Пункт 7.1.51 рекомендует устанавливать эти электроприборы на высоте 1 м на входе в помещение со стороны ручки двери. Конкретных указаний на высоту и месторасположение коммутационных устройств в квартирах и домах нет, кроме одного – расстояние до труб газоснабжения должно быть не менее 50 см. В остальном можно руководствоваться соображениями личного удобства (во многих случаях 1 м от пола – как раз наиболее комфортно). Но если речь идет о детских учреждениях, то Правила строги – монтаж выключателя надо выполнять на высоте не менее 1,8 м.

Зона 0Зона 1Зона 2Зона 3
Внутри ванны и душевой кабиныГраницы по высоте – снизу пол, сверху – плоскость, параллельная полу на высоте 2,25 м.
По вертикали – внешней вертикальной плоскостью ванны или душевого поддона или вертикальной плоскостью на расстоянии 0,60 м от душевого разбрызгивателя (для душа без поддона).По вертикали – внешней поверхностью зоны 1 и параллельной ей вертикальной плоскостью на расстоянии 0,60 м.По вертикали – внешней поверхностью зоны 2 и параллельной ей вертикальной плоскостью на расстоянии 2,40 м.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

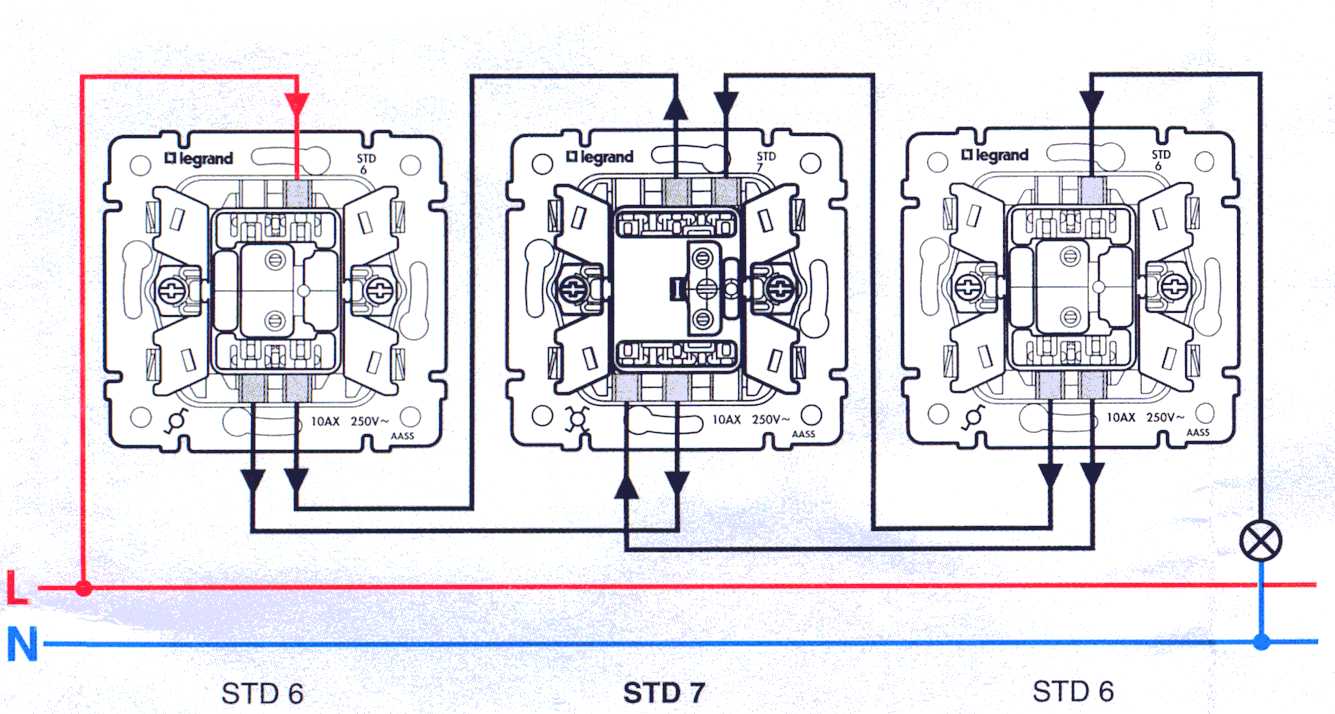

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Чем отличаются элементы, отвечающие за подключение проводки?

Для проведении работ удобнее выключатели, оснащенные самозажимными клеммами. Чтобы зафиксировать провод, следует лишь зачистить его и закрепить в клемме. В зажимах же кабель приходится прижимать винтом. Причем с течением времени соединение может ослабиться. Приходится периодически проводить проверку и при необходимости подкручивать винт.

Корпус выключателя может быть изготовлен из пластика или керамики. Второй вариант используется для больших нагрузок.

В некоторых моделях выключателей применяется встроенная подсветка. Она удобна, если в темной комнате требуется найти устройство для включения света.

IP 44

IP 44 – степень защиты указывает, что оболочка или внешний корпус изделий предохранен от посторонних предметов диаметром 1 мм и более. Таковыми являются различные провода, штыри, гайки, ручной инструмент, отвертки и т.д. Кроме этого присутствует защищенность от влажности и брызг воды случайной направленности. Оборудование с таким корпусом допускается применять в сооружениях с высокой влажностью, сырых, также вне помещения, но не следует допускать попадания воды струей. На изделии с корпусом IP 44 нет имеет предохранения от пыли. Если запыленность комнаты или помещения повышена, не следует применять щиток с IP44.

Корпуса электрических щитов IP 44 пригодны для в строений с повышенной влажностью, а также для монтажа вне жилых помещений, но под крышей. Это позволит предупредить открытое воздействие струи воды.

Схема подключения

Электрическая схема представляет собой параллельное подсоединение к источнику питания осветительного прибора с лампочкой, выключателя и розетки.

Подготовительные работы

После отключения автомата необходимо ещё раз удостовериться в отсутствии напряжения, теперь при помощи индикаторной отвёртки. Для начала проверьте её рабочее состояние на участке, который заведомо под напряжением, например, на входе к автомату. Индикатор засветился после прикосновения с фазой, значит он в исправном состоянии. Теперь прикоснитесь индикаторной отвёрткой к жилам питающего провода, который заведён в квартиру от автомата, свечения быть не должно. Значит, напряжение снято и можно приступать к работам.

В проделанных штробах проложите провода, подводя их к стенным отверстиям. При этом оставляйте концы 10-15 см для разделки жил, не жалейте, лучше сделать чуть больший запас, чем потом мучится при соединении и подключении. Установите в отверстиях распределительную коробку и подрозетники, для их надёжной фиксации пользуйтесь гипсом или алебастром.

Электромонтажные работы

Заведите в распределительную коробку двухжильный кабель от питающей сети (фазу и ноль). От коробки должно быть проложено три провода: один к выключателю, второй к светильнику, третий к розетке.

У провода, жилы которого имеют разное цветовое исполнение изоляции, красный цвет обозначает фазу, синий цвет – ноль.

На выключателе имеется входной и выходной контакт, на входе подсоединяется фазная жила. Вторую жилу подсоедините к выходному контакту выключателя.

К светильнику также должен быть проложен двухжильный провод. В патроне лампы имеются два контакта. Центральный пружинящий контакт (фазный) служит для непосредственной подачи напряжения на лампочку. Боковой контакт в патроне – это ноль, с ним лампа будет соприкасаться после вкручивания своим цоколем.

Ещё один двухжильный провод прокладывается от распределительной коробки к розетке. Этот коммутационный аппарат имеет контактную часть, состоящую из двух клемм, к которым подсоединяется фаза и ноль.

Схема подключения выключателя, светильника и розетки в распределительной коробке выглядит следующим образом:

  1. Нулевую жилу от питающего провода соедините с нулевыми жилами, идущими к светильнику и розетке.
  2. Фазную жилу от питающего провода соедините с фазными жилами, идущими на выключатель и розетку.
  3. Оставшуюся жилу от выходного контакта выключателя соедините с фазной жилой светильника.

Все места соединений должны выполняться максимально прочно, чтобы обеспечить надёжный контакт. Это можно сделать старым дедовским способом – путём скрутки, которую сверху ещё желательно пропаять. Существуют и более современные приспособления: специальные колодки (в них провод зажимается под винт) либо СИЗ (соединительные изолирующие зажимы).

Подробнее о соединении проводов в распределительной коробке смотрите в этом видео:

Проверка схемы и завершение работ

Все скрутки разведите в разные стороны, чтобы они не касались друг друга и проверьте работу собранной схемы. Включите вводной автомат на квартиру, тем самым подавая напряжение от источника питания на вновь смонтированную распределительную коробку. Выключатель находится в положении «отключено», светильник не горит, значит, всё верно, фаза разомкнута. Теперь нажмите клавишу выключателя в положение «включено», электрическая цепь замыкается и по ней уже напряжение поступает от источника питания на светильник, лампочка загорается. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Вставьте в розетку штепсельную вилку фена, радио или электрочайника и проверьте его работу.

Осталось только надёжно расположить в подрозетниках выключатель и розетку, зафиксировать, надеть сверху защитные крышки. Также крышкой закрывается и распределительная коробка, при любых ремонтных работах никогда не прячьте её под обои или штукатурку. Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты.

Также имейте в виду, если осветительный прибор и розетка конструктивно имеют защитное заземление, то для их электрической схемы понадобится трёхжильный провод. Такой же провод из трёх жил должен приходить и в распределительную коробку от источника питания. Обычно заземляющая жила обозначается зелёным или жёлтым цветом, точно также в коробке нужно будет соединить в одну скрутку три жилы защитного заземления – от источника питания, розетки и светильника.

Выбор нужного образца

При выборе выключателя нужно учитывать теххарактеристики, качество и дизайн

После принятия решения о самостоятельной замене выключающего механизма в первую очередь следует определиться с подходящим для этого образцом. При поиске надежной торговой точки обращаться следует лишь в те магазины, которые специализируются на продаже фирменных электротехнических изделий. Только при соблюдении этого правила удается подобрать качественный прибор для управления комнатным освещением.

Помимо этого приобретаемый выключатель наружный одноклавишный должен соответствовать требованиям ГОСТ Р 51324.1от 1999 года:

  • подбирается только после оценки основных эксплуатационных и технических характеристик, таких как способ переключения, рабочее напряжение и максимально допустимый ток,
  • каждая модель должна иметь сертификат качества, выданный конкретным производителем,
  • изделие не должно нарушать общего интерьера помещения.

Выпускаемые большинством производителей модели рассчитаны в основном на нагрузочные токи до 10-16 Ампер и напряжение 250 Вольт.

На практике встречаются исключения из общепринятых стандартов. Образцы с металлокерамическими контактами с добавкой серебра имеют ограничение по току до 4 Ампер. Помимо параметров, определяющих токовый режим работы при выборе коммутирующих устройств учитывается количество имеющихся полюсов (оно может варьироваться от одного до 3-х). К одной из этих разновидностей относится выключатель двухполюсный одноклавишный.

Подсоединение выключателя

Влагозащищенный выключатель однополюсный постепенно становится незаменимым. Подходит для скрытой или открытой установки, поэтому легко выбирается покупателями. Хотя после окончания работ эксплуатация оказывается недолгой. Причина этого не в оборудовании и проводке, а ошибочное подключение.

Какие моменты упускают новички:

  • прямое прохождение «нуля» через распределительную коробку;
  • стандартное подключение сохраняет нагрузку на кабеле.

Неважно, пылевлагозащищенный или резиновый выключатель монтируется на улице, главное, что он должен подключаться через распределительную коробку. Именно ее водонепроницаемый корпус становится первым препятствием для непогоды

Ее можно использовать для отводов к иным точкам, что остается необходимостью.

Нагрузка на кабеле должна быть минимальной, так как под воздействием непогоды возможно короткое замыкание. Да, современная изоляция дает отличную защиту, но нельзя забывать о перепадах температуры, постепенно разрушающих прочный полимер, приводящих к мизерным трещинам, через которые проникает остаточное электричество.

Как установить внешнюю модель

Технология монтажа в этом случае менее трудоемкая. Ведь у вас не будет необходимости штробить стены и бурить ячейку. Для прокладки провода можно воспользоваться гофрированной трубкой. Ее крепят на стенке клипсами. Неплохим вариантом будет укладка провода в специальный канал прямоугольного типа из негорючего материала.

После определения фазовой жилы и отключения электроэнергии в доме необходимо закрепить канал и уложить в него провод. От выключателя отсоединяют клавишу, и к внутреннему блоку крепят фазный провод. Также потребуется вывести жилу на осветительный прибор.

Основной блок шурупами крепится на специальную подкладку, как это видно на фото установки выключателя. Если монтаж производится непосредственно на бетонную основу, то целесообразно воспользоваться дюбелями. После фиксации необходимо надеть клавишу, включить питание и проверить работоспособность механизма.
