Одноконтурная система отопления: схемы, газовые котлы и дизельные

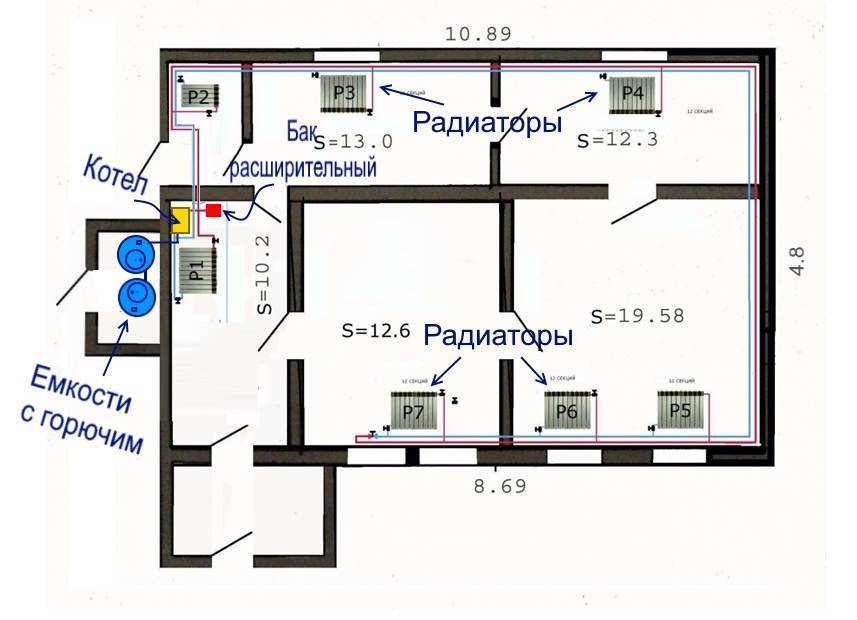

План котельной, расположения радиаторов, схема отопления

Основные расчеты мы выполнили. Теперь нужно прикинуть расположение котельной, радиаторов, емкости под топливо на плане дома и отсюда посчитать потребность в трубах для разводки отопления и необходимой фурнитуре.

Начинаем с места установки котла. Для него нужно помещение площадью не менее 6 м2, а высотой не ниже 2,5 м. В помещении обязательно должна иметься приточно-вытяжная вентиляция, а стены и полы выполнены из несгораемых материалов.

План системы отопления нужен в первую очередь, чтобы посчитать потребность в материалах

Поставить котел нужно так, чтобы с лицевой стороны и по бокам оставался проход не меньше метра. От емкости с горючим котел должен отстоять минимум на 4 м, либо отделятся от нее несгораемой стеной.

От котла в две нитки проложим трубы отопления: подачу и обратку.

Кроме труб понадобятся вентили, по два на каждый радиатор. Их задача при необходимости полностью или частично перекрывать подачу теплоносителя на радиатор. Это нужно для регулировки нагрева, либо ремонта.

Потребуется различная фурнитура — колена, тройники, переходы с пластика на металл и т.д.

Движения теплоносителя (воды или антифриза) в трубах обеспечит центробежный циркуляционный насос.

Все это мы отражаем на схеме отопления, подсчитываем чего и сколько нужно и идем в магазин.

Недостатки котлов на солярке

Недостатков у котлов на светлом печном топливе (так правильно называть его) немало:

Для установки требуется отдельное помещение, отвечающее определенным требованиям.
Нужен немалый резервуар для солярки. В него желательно перед сезоном залить всю норму на сезон. Имея некоторые данные, можно просчитать расход топлива дизельного котла на отопление. Если основываться на общепринятых усредненных нормах расчета мощности отопительного оборудования, на обогрев здания в 150 м2 требуется котел на 15 кВт (в средней полосе России для домов среднего утепления). Если мощность горелки составляет 0,1 (данные есть в паспорте котла), то за один час работы на полную мощность расходоваться будет 1,5 литра топлива (15 кВт*0,1 = 1,5 литра). В день уйдет 36 литров. Если учесть, что для средней полосы России на полную мощность котел должен работать 120 дней, то расход за сезон – 36*120=4320 литров. Емкость такого объема потребуется для обеспечения годовой потребности в жидком топливе. Но обычно резервуары берут с запасом. В данном случае нужна будет емкость на 5000 литров. Есть еще одна возможность – установить меньший резервуар, но заправлять его чаще.
Из приведенных выше расходов ясно виден один из основных недостатков котлов на солярке: отопление получается дорогое. Пусть солярка используется специальная и она на 20-30% дешевле автомобильной, но 4320 литров на год будут стоить очень и очень немало. Даже отопление на электричестве стоит дешевле, тем более с новыми экономичными котлами. Эта проблема сводится практически на нет, если использовать отработанное дизельное топливо, но тогда требуется другая горелка.
Есть у котлов на жидком топливе еще одна неприятная особенность: они сильно шумят при работе. Это еще одна причина, по которой приходится устраивать отдельную котельную (первая — сильный запах).
Низкий КПД – достаточно серьезная проблема. У электрокотлов КПД обычно выше 90%, у дизельных, особенно старых моделей — 75-85%. Новые модели гораздо более производительны и экономичны: производители понимают, что такое отопление далеко не самое выгодное и постоянно улучшают оборудование. Так котлы CTC Okotherm Unit имеют КПД 98%, но стоимость у них немалая.

Современные отопительные котлы на жидком топливе имеют специальной цилиндрической формы камеру сгорания, теплообменник из нержавейки или чугуна. Для лучшей теплоотдачи и увеличения КПД разрабатывают теплообменники так, чтобы теплоноситель для водяных котлов или воздух для воздухонагревателей, несколько раз проходил по нагретым дымоходным трубам.

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:

В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

более выраженная экономия на материалах;
сравнительно одинаковая температура воздуха на первом и втором этажах;
простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором.

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

При монтаже вертикальной однотрубной системы вы получите столько цепочек, сколько радиаторов у вас будет располагаться на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно обходили радиаторы на первом и втором этажах. То есть у нас получались две параллельные цепочки, в каждой из которых включалось несколько радиаторов. В текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже по четыре радиатора, то у нас получаются четыре цепочки, соединенные параллельно.

Данная схема предполагает одну цельную подающую трубу, проходящую по верхнему этажу. От нее делаются отводы к каждому радиатору. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого – в обратную трубу, проходящую по первому этажу.

Если в первом случае наибольшие тепловые потери наблюдались в дальних радиаторах первого и второго этажей, то в данной схеме будет прохладнее на первом этаже, так как часть тепла будет израсходована на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, поступающего к радиаторам второго этажа, одинаковая. Падение температуры наблюдается лишь на первом этаже. Но если мы дополним радиаторы перемычками-байпасами, то изменение температуры будет минимальным – им можно будет пренебречь.

Таким образом, данная схема, дополненная перемычками-байпасами, станет самой экономичной и недорогой среди любых других схем. Вместо газового котла может быть использован любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового отопления (разве что типом котла).

Подключение электрического котла к отопительной системе

Схема подключения такого оборудования достаточно проста, т.к. не требует монтажа дымохода и воздухозаборника, поиска специального места для установки котла и обеспечения хорошей вентиляции. При наличии опыта электромонтажных работ весь процесс можно осуществить своими силами при соблюдении ряда рекомендаций, которые обычно указываются в паспорте на изделие. В противном случае рекомендуется пригласить специалиста.

На сегодняшний день существует большое многообразие электрических котлов, используемых для отопления, которые различаются:

по конструкции (настенные и напольные);
по мощности (от 5 до 60 кВт — настенные модели; более 60 кВт – напольные);
по принципу работы (электродные, ТЭНовые, резистивные);
по комплектации (помимо самого котла производители могут включать в комплектацию такое оборудование, как насосы, расширительные баки, фильтры и т.д.).

Выбор определенного вида отопительного оборудования не оказывает существенного влияния на ключевые принципы установки, но имеет ряд нюансов. Например, если мощность котла не превышает 12 кВт, его подключение осуществляется к однофазной электросети. При более высоких показателях необходима трехфазная сеть, подведение которой требует получения соответствующих разрешений и повышения затрат.

При использовании электрического оборудования одним из обязательных условий является установка приборов безопасности и автоматизированной работы системы. Вид котла будет оказывать влияние на их выбор. Так, в большинстве случаев для защиты ТЭНовых моделей используется устройство защитного отключения, в то время как его нельзя применять совместно с электродными видами оборудования.

Схема установки и подключения электрического котла

Весь процесс установки оборудования и подключения его к системе отопления можно разделить на несколько этапов.

После определения удобного места размещения котла его установку осуществляют строго по уровню: не допускается никаких перекосов. При этом для напольных моделей рекомендуется устройство специального фундамента или площадки, для настенных – применение надежных крепежных элементов.
Обязательным требованием является выполнение заземления.
На следующем этапе устанавливаются приборы предохранительной группы (клапаны, манометры, автоматические воздухоотводчики), а также элементы автоматического контроля, регулирования и отключения.
При подключении котла к отопительному контуру следует помнить, что подача теплоносителя осуществляется, как правило, через верхний напорный патрубок, обратка же подключается к нижнему штуцеру.
Для исключения попадания мелкого мусора и других загрязнений в оборудование на обратке нужно поставить фильтры грубой очистки.
Все соединения должны быть герметичными, для чего можно воспользоваться любыми рекомендованными уплотнительными материалами.

https://youtube.com/watch?v=8lCTJE2DUMw

Зависимая

Такая схема присоединения, как правило, предусматривает наличие внутридомовых тепловых пунктов, зачастую оснащенных элеваторами. В смесительном узле теплопункта перегретая вода из магистральной внешней сети смешивается с обратной, приобретая при этом достаточную температуру (около 100°С). Таким образом, внутренняя отопительная система дома полностью зависит от внешнего теплоснабжения.

Достоинства

Главной особенностью такой схемы является то, что она предусматривает поступление воды в системы отопления и водоснабжения непосредственно из теплотрассы, при этом цена окупается довольно быстро.

оборудование абонентского ввода простое и стоит недорого;
системы отопления могут выдерживать большие температурные перепады;
размер трубопровода в диаметре меньше;
схема сокращает расход теплоносителя;
невысокие эксплуатационные расходы.

Недостатки

Наряду с преимуществами такое присоединение имеет и некоторые минусы:

неэкономичность;
регулировка температурного режима значительно затруднена во время перепадов погоды;
перерасход энергоресурсов.

Способы подключения

Подключение может осуществляться несколькими способами:

посредством прямого присоединения;
с элеватором;
с насосом на перемычке;
с насосом на обратной или подающей линиях;
смешанным способом (насос и элеватор).

Как рассчитать среднесуточный расход дизтоплива в котле

Простой расчет потребления топлива, выполняют по формуле, 1 кг топлива = 10 кВт. Получается, что для получения тепловой энергии в 10 кВт (достаточной для отопления жилого здания на 100 м²), надо затратить 1 кг солярки. Среднесуточное количество топлива, потребляемое дизельным котлом, соответственно составит 24 кг.

Удельная норма расхода в профессиональных условиях, высчитывается, в зависимости от мощности горелочного устройства. Формула расчета: 0,1 × производительность горелки. Вычисления затрат выполняют на весь отопительный сезон.

Делают это следующим образом:

В течение часа, 10 кВт котел тратит 1 кг дизтоплива.
За сутки расходуется 24 кг.
Средний отопительный сезон длится 100 дней, при этом, половину времени, котел будет работать на 50% мощности. В результате вычислений, получается фактический расход, равный 5000 литров топлива за год.

Удельная норма расхода, может незначительно меняться, в зависимости от погодных условий. По формуле высчитываются приблизительные затраты, поэтому, небольшие расхождения нормальны.

Вызывает настороженность, когда разница в потреблении топлива увеличивается свыше 20%. Если минимальный расход для 10 кВт агрегата стал 1,25-1,5 л/час, проводят анализ системы отопления, с целью найти причину увеличенных затрат.

Как снизить расход солярки в дизельном котле

Расход дизельного топлива отопительного котла, зависит от многих факторов. Понимание причин энергозатрат и их устранение, это ключ к снижению объема сжигаемого топлива.

Уменьшить расход дизельного топлива в котле, можно следующими способами:

Отрегулировать горелку – чаще всего, проблемы возникают, когда монтажные работы выполняются самостоятельно, либо с привлечением неквалифицированных специалистов. Для регулировки большинства видов горелок, потребуется специальное программное обеспечение. Работы сокращают топливные затраты на 10%.
Установка комнатных термодатчиков и погодозависимой автоматики. Контроль над работой котла посредством микропроцессорной автоматики, подключенной к датчикам, устанавливаемым в комнатах жилого дома и на улице, уменьшает объем сжигаемого дизтоплива еще на 10-15%.Контроллер учитывает фактические потребности помещения в тепле и температуру окружающей среды, и подбирает оптимальную мощность работы горелочного устройства. Погодозависимая автоматика, нивелирует влияние температуры на расход топлива.
Устранить ошибки, допущенные во время монтажа. Емкости с дизтопливом и насос, хорошо утепляют. Монтаж хранилища осуществляют исключительно в отапливаемом помещении.Если принято решение об обустройстве подземных хранилищ, емкости обязательно закапывают ниже уровня промерзания грунта. Топливопровод и трубу системы отопления (если проходит по улице или в грунте), хорошо утепляют.
Подобрать теплогенератор, равноценный отапливаемой площади здания. Зависимость мощности и энергозатрат, особенно очевидна, если представить следующее соотношение. Для отопления 200 м² площади, потребуется уже 48 кг дизтоплива, но, при обогреве меньшего помещения (100 м²), будет наблюдать существенный перерасход, не менее 15%.

Подбор теплогенератора, его монтаж и настройку, доверяют квалифицированным специалистам. Только так, гарантированно обеспечивается экономичное сжигание дизтоплива.

Удобство монтажа и эксплуатации

Несмотря на то, что в целом обвязка каскадом считается очень сложным процессом, который можно поручить только специализированным организациям, имеющим соответствующие разрешительные документы, сам процесс по обвязке каскадной схемы считается простым, поскольку легче укомплектовать в одну схему малогабаритное однотипное оборудование.

Применение типового оборудования упрощаем не только монтажные работы, но и эксплуатацию каскадной схемы. Установка каскада происходит в несколько стадий:

Предмонтажные работы в котельном помещении, установка креплений и вспомогательного котельного оборудования.
Устройство газовой разводки, дренажных трубопроводов и подпитки котла.
Установка гидромеханической стрелки и группы безопасности.
Подсоединение дымоотводной системы.
Пусконаладка и опрессовка теплоснабжающих систем.

Принцип работы одноконтурной системы

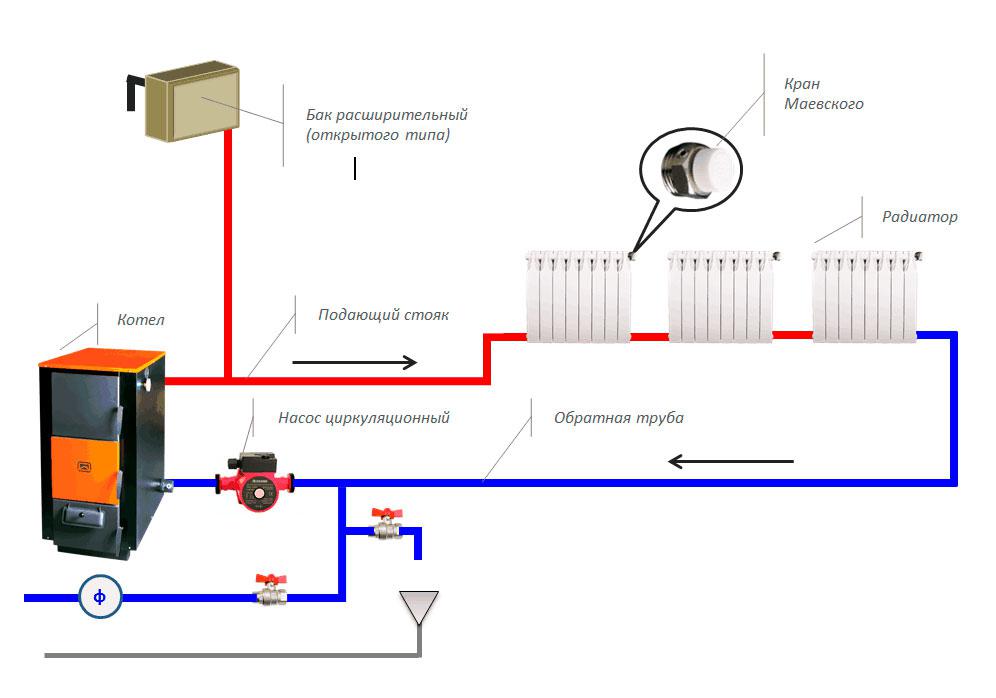

Схема одноконтурного отопления, устанавливаемого в частном доме, состоит из таких компонентов:

котел;
радиаторы;
трубы;
расширительный бачок.

По факту система представляет собой последовательное подсоединение всего вышеупомянутого оборудования. Центральным узлом является котел. Он подогревает воду, которая уже потом поступает по трубам в радиаторы. Проходя все элементы, теплоноситель остывает. Завершается цикл, когда жидкость опять попадает в котел.

Во время проектирования важно помнить, что первый радиатор получит максимальный обогрев. При этом вода, попадая в следующий, будет остывать

В среднем, в последней батарее температура теплоносителя колеблется от 40 до 50 градусов, что не позволяет полноценно прогреть одну комнату.

С этим можно бороться двумя способами:

повысить теплоотдачу последних радиаторов, увеличив теплоемкость;
поставить больше температуру нагрева на самом котле.

Также нужного эффекта можно добиться благодаря установке циркуляционного насоса, увеличивающего скорость движения воды. Подобные компоненты питаются от электричества. Они хоть и кажутся отличным решением, при этом в местах, где нередко происходят отключения тока, не являются хорошим вариантом.

Еще один прекрасный выход – разгонный коллектор, который представляет собой высокую прямую трубу. Теплоноситель, выходя из него, разгоняется, что позволяет быстрее преодолевать батареи. При этом высота этого компонента по отношению к верхней точке первого радиатора должна превышать 2,2 метра. В противном случае его установка бессмысленна. Поэтому таким образом лучше обустраивать отопительную систему в двухэтажном доме. Чем выше будет труба – тем эффективнее окажется работа.

На коллектор сверху устанавливается расширительный бачок, с помощью которого осуществляется контроль теплоносителя. При нагреве жидкость увеличивается в объеме. И лишняя как раз попадает в этот бак. После остывания системы – возвращается в нее.

Специфика системы состоит в том, что в ней нет обратки – ей выступает вторая половина всей конструкции. Именно это и является основным отличием многоконтурной системы отопления от одноконтурной в частном доме.

Плюсы

Одноконтурные газовые котлы стоят на порядок дешевле двухконтурных моделей. Кстати, если возникнет такая необходимость, можно наладить и нагрев воды. Просто придется покупать дополнительное оборудование – газовую колонку или бойлер: производители оставляют за покупателем право расширения функционала отопительных устройств.

Плюсами одноконтурного котла является:

невысокая цена – небольшие затраты на покупку и установку сочетаются с простотой в обслуживании и ремонте;
мощность – надежный чугунный теплообменник имеет высокую производительность (особенно касается напольных систем);
расходы газа в сравнении с двухконтурными «собратьями» значительно ниже.

Одноконтурное или двухконтурное: какое отопление лучше?

Как уже отмечалось выше, преимуществом одноконтурной установки отопления являются простота монтажа, снижение затрат на комплектующие системы, особенно если рассматривать вариант с естественной циркуляцией, который к тому же позволяет экономить электроэнергию. Такой вариант доступен для установки системы в загородных коттеджах в самых отдаленных населенных пунктах страны, где возможны перебои с подачей электроэнергии.

К числу недостатков одноконтурного отопления можно отнести неравномерное распределение тепла по помещениям, в том, который находится ближе всего к котлу, температура всегда будет выше, поскольку, проходя по магистрали, теплоноситель теряет свои температурные показатели.

В случае с двухконтурным отоплением теплоноситель распространяется по всем радиаторам равномерно. При этом система включает не одну, а две магистрали. По одной трубе теплоноситель идет на вход в радиаторы, по другой уже остывший теплоноситель – на выход. Затраты на установку значительно выше, чем в случае одноконтурного отопления, монтаж производить сложнее.

В обоих случаях используется котел, который может работать на жидком или на твердом топливе. Вид топлива выбирают с учетом себестоимости (например, газ относится к наиболее экономичным вариантам), безопасности, доступности в любое время года.

Вне зависимости от выбора системы, специалисты рекомендуют установить циркуляционный насос, что позволит обеспечить наиболее равномерное распределение тепла в помещениях. Чаще всего предпочтение в современных автономных установках отдают системам с мембранными баками. Такие варианты считаются наиболее эффективными, безопасными.

Читайте так же:

Во время проектирования отдельно стоящей недвижимости для проживания, одним из пунктов является его обогрев. Такой же вопрос возникает при покупке уже готового сооружения. В частном доме устанавливается одноконтурная или многоконтурная система отопления. Другие выбирают многоконтурную. Все зависит от размеров дома, вида системы и потребностей владельца. Чаще используется первый вариант, так как он простой в монтаже и требует меньше составляющих. Для нагрева используется котел, а в качестве теплоносителя – вода.

Схема действия двухконтурного котла

Наличие системы ГВС немного усложняет схему работы газового котла двухконтурного типа. Нагретый горелкой теплоноситель, двигаясь по теплообменнику, обеспечивает нагрев пластинчатого теплообменника, по которому движется вода из водопровода.

Конструктивная схема двухконтурного газового котла с и битермическим и двумя обычными теплообменниками. В первом варианте нет необходимости в использовании двух теплообменников

Одновременное использование двухконтурной модели в режиме отопления и горячего водоснабжения невозможно. При активизации крана горячего водоснабжения благодаря трехходовому термостатическому клапану прекращается циркуляция теплоносителя по магистралям отопления. Котел переходит в режим перемещения воды по контуру с пластинчатым теплообменником, которым производится нагрев воды для бытовых нужд.

При значительном потреблении горячей воды на длительное время может быть парализована работа котла с ориентацией на отопление. Решить проблему можно двумя путями – предусмотреть установку более мощного отопительного прибора или включить в схему обустройства бойлер косвенного нагрева.

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. В этом случае немного увеличивается расход топлива за счет того, что в паузе между циклами работы отопительной системы энергия горелки используется для поддержки температуры воды в дополнительном газовом водонагревателе.

Определенный запас горячей воды во встроенном бойлере позволяет использовать систему ГВС без отключения контура отопления. В результате обе системы работают поочередно, при этом отсутствует фактор перегрева жидкости и продлевается срок жизни теплообменника.

Котел со встроенным штатным бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения контура отопления

Встроенный штатный бойлер позволяет в любое время получить горячую воду нужной температуры, запас которой обеспечивается в автоматическом режиме. В то время, как проточной системе ГВС требуется несколько минут для нагрева воды до требуемой температуры.

Чем отличается двухконтурный котел от одноконтурного?

Двухконтурный котел отличается от одноконтурного наличием встроенного проточного водонагревателя — он обеспечивает дом не только теплом, но и горячей водой. По сути, это два прибора в одном корпусе. Впрочем, справиться с задачей горячего водоснабжения может и одноконтурный котел, но об этом чуть позже.

Электрические двухконтурные котлы не получили большого распространения — они потребляют много энергии и создают сильные нагрузки на электросеть, требуя специальной проводки, а стоимость горячей воды и затраты на отопление оказываются крайне высокими.

В проточном водонагревателе, который является частью двухконтурного котла, необходимо автоматически управлять тепловой мощностью в соответствии с расходом горячей воды. Поэтому среди топливных двухконтурных котлов более всего распространены приборы, работающие на газе. Есть и дизельные двухконтурные котлы, в которых подача жидкого топлива в горелку также регулируется автоматически.

Интенсивность горения твердого топлива невозможно регулировать динамически, тем не менее, существуют и твердотопливные двухконтурные котлы. В них используется процесс пиролиза, при котором твердое топливо нагревается до высокой температуры без доступа кислорода, и из него выделяется горючий газ. В дальнейшем все происходит так же, как и в газовом котле. В местностях, где твердое топливо — дрова, уголь, торф — дешево и доступно, твердотопливные котлы, обеспечивающие дом теплом и горячей водой, могут оказаться очень рентабельными.

Немного истории

О необходимости создания котельного оборудования впервые стали задумываться в 18 веке. Естественно, сначала источником энергии был не газ, а уголь и дрова. Но технология производства отопительных систем постоянно развивалась, появлялись новые решения, позволяющие увеличить КПД оборудования, снизить его стоимость, повысить уровень автономности и степень надежности.

Такое развитие и стало причиной того, что в 20 веке появились схемы отопления, которые функционировали с помощью газа. Они существенно оптимизировали процесс отопления помещений, так как автоматически подавали тепло.

Конденсационный и конвекционный тип

Конвекционный котел имеет теплообменник простой геометрической формы, нагрев теплоносителя осуществляется в один этап: горелка разогревает емкость с водой.

Кроме этого существуют котлы конденсационные: внутри емкости расположена замкнутая стальная спираль с небольшими отверстиями, через которые внутрь поступает пар. Пар отводится в коллектор, подсоединенный обратке, и конденсируется с отдачей тепла.

Конденсат стекает на поддон и оттуда выводится из системы. Эффективность такой модели выше, чем конвекционной, за счет вторичной отдачи тепла. У качественного конвекционного котла КПД достигает 95%, у конденсационного 98.

Еще одна особенность котлов этого типа – наличие механизма обогащения газа кислородом, за счет которого топливо прогорает с большей эффективностью.

Вторая функция этой горелки – минимизировать воздействие на теплообменник агрессивных компонентов пара, используемого для конденсации.

Рабочее ограничение конденсационных котлов – пониженные температуры на подаче и обратке. Такие модели с успехом применяются при устройстве теплых полов, работающих в низкотемпературном режиме (до 50 градусов). Для радиаторов, которые рассчитаны на более интенсивный нагрев, этот котел – не самый подходящий вариант.

Видео о двухконтурных газовых котлах.

Проточная однотрубная система

В такой конструкции горячая вода из котлоагрегата поступает в подающий стояк, из него – в первую батарею и последовательно протекает по всей линии. Из последней батареи она оттекает в котел.

В состав такой системы входят:

Котлоагрегат для разогрева теплоносителя.
Стояки и отходящие от них тепловые ветки.
Радиаторы – алюминиевые, биметаллические, чугунные, стальные.
Расширительный бак с теплоносителем.
Краны – устанавливаются для аварийного отключения и слива теплоносителя
В принудительных однотрубных системах дополнительно устанавливаются циркуляционный насос для перекачки носителя, реле и клапана для сброса давления.

Такая конструкция неудобна, малопроизводительна, требует установки крупных батарей в конце линии. Поэтому в современных частных домах ее применяют редко.

Одноконтурное или двухконтурное: какое отопление лучше?

Читайте так же:

Требования к помещению с двумя котлоагрегатами

В том случае, когда выбраны однотипные источники отопления, применяются требования к топочной, предъявляемые к определенному виду используемого топлива: газ, уголь, паллеты или электронагрев.

К котельной в доме нужно отнестись с должным вниманием

Если выбирается агрегаты, функционирующие на разных видах энергоносителей, помещения обязаны соответствовать обоим, при этом выбирается больший показатель.

Требования к агрегатам, использующим твердое топливо:

Площадь пола топочного помещения выбирается по общей тепловой мощности устройств: до 32 кВт необходимо 7.50 м2, до 62 кВт – 13.50 м2, до 200 кВт – 15.0 м2.
Агрегат более 30 кВт устанавливается по центру топочной, чтобы обеспечить надежную циркуляцию воздушных масс.
Поверхностные элементы топочной: пол, стенки, потолок и перегородки выполняются из огнестойких стройматериалов, с применением гидроизоляционной защиты.
Котел устанавливают на надежный фундамент из огнестойких стройматериалов.
Для агрегатов до 30 кВт, требования по огнестойкости пола ниже, его достаточно покрыть стальным листом.
Запас твердого топлива хранится в отдельном сухом помещении, а суточный запас может находиться в котельном зале на расстоянии не менее 1м от котла.
В топочной должны быть установлены дверь и окна, способные обеспечить надежную трехкратную циркуляцию воздуха из расчета существующего объема помещения.

Требования к топочным с котлоагрегатами, работающими на газе:

Газовые котлы с суммарной мощностью до 30 кВт допускается устанавливать в нежилом помещении дома, где существуют окна и двери, способные обеспечить 3-х кратную циркуляцию воздуха.
При мощности газового источника более 30 кВт, требуется отдельная топочная с высотой потолков не меньше 2.5 м и общей площадью свыше 7.5 м2.
Если это оборудование будет устанавливаться на кухне в которой функционирует газовая плита, то помещение должно быть не менее 15 м2.
