Что такое оголовок на скважину и как его правильно установить

ЮЖАНКИ

Для Средней полосы и южных регионов подойдут:

  • дейция Вильсона — 2-метровый кустарник с опушенными листьями и белыми цветками;
  • дейция длиннолистная — кустарник такой же высоты с дуговидно-пониклыми ветвями и розово-пурпуровыми цветками (но у сортаCarminea — пунцово-красные);
  • дейция двухцветная — такой же высокий кустарник с ланцетными листьями и белыми или розовыми цветками;
  • дейция изящная — кустарник с дугообразными ветвями и белыми цветками;
  • дейция крупноцветковая — кустарник с серебристо-белыми листьями и крупными белыми цветками диаметром до 3 см.

Все эти дейции пригодны для создания бордюров, живых изгородей, биогрупп и солитеров. В Западной Европе на их основе выведены различные декоративные сорта, однако большинство из них выращивать можно только к югу от Центрального региона.

Как сделать оголовок для скважины своими руками

Чтобы самостоятельно изготовить оголовок на скважину, нужно запастись:

  • листом металла (10 мм сталь);
  • 6-8 болтов;
  • толстой проволокой или рым-болтами;
  • толстой резиной или несколькими слоями тонкой;
  • дрелью или сверлильным станком.

Чтобы вырезать идеально ровный круг лучше использовать не болгарку, а токарный станок. Он же поможет разметить оси отверстий.

Оголовок, изготовленный своими руками

Ход работы:

  1. Из листа металла вырезается фланец (металлическое кольцо). Он будет одеваться на трубу, поэтому диаметр внутреннего отверстия должен быть чуть-чуть больше, чем скважина.
  2. Такого же размера, что и фланец, вырезается верхняя крышка (металлический блин).
  3. Две детали складываются вместе, зажимаются тисами или струбцинами, в них сверлятся отверстия.
  4. В крышке высверливаются два отверстия: под кабель и под штуцер для напорной трубы. Приваривается штуцер.
  5. Если насос тяжёлый, можно сверху приварить петлю из толстой проволоки (чтобы удобнее было поднимать). Если же оборудование бытовое, лёгкое – это совсем не обязательно.
  6. С внутренней стороны крышки приваривается крепление насоса (это может быть рым-болт, петля из проволоки или крючок).
  7. Из резины вырезается точно по размеру фланца кольцо.
  8. Измеряется глубина скважины. Подбирается длина тросика (насос – в метре от дна).
  9. Крепятся все детали: трос, напорная труба, провод.
  10. Через каждые 1,5 м. трос, трубу и провод стянуть изолентой, или пластиковыми хомутами.
  11. Резиновый уплотнитель располагается между фланцем и крышкой. Всё одевается на трубу.
  12. Три детали вместе равномерно стягиваются болтами.

Держаться такая конструкция будет за счёт того, что резиновая пластина увеличится в размере, а вниз будет тянуть вес насоса.

Установка

Теперь стоит остановиться на том, как осуществить монтаж оголовка для скважины своими руками. В контексте того, что конструкция оголовка крайне проста, установить его можно также без особых проблем. Но все же существуют определенные правила, которые следует соблюдать в процессе осуществления монтажных работ.

Порядок работ будет выглядеть следующим образом:

  • подготовка края обсадной трубы;
  • фланец надевается на трубку таким образом, чтобы бортик смотрел вниз;
  • установка уплотнительного кольца;
  • закрепление троса насоса;
  • в соответствующий вход пропускается электрокабель;

  • к штуцеру присоединяется часть водопадающей трубы или шланг, а второй конец трубы прикрепляется к насосу;
  • насос опускается в скважину;
  • теперь следует закрыть крышку под действием массы погружного насоса;
  • фланец и крышка соединяются болтами, которые затягивают равномерно.

Подготовка края обсадной трубы стартует с того, что ее край обрезается четко по горизонтали. Это дает возможность поместить оголовок в плоскости, перпендикулярной обсадной колонне. Когда труба была обрезана на нужном уровне, ее край необходимо тщательно отполировать. Можно воспользоваться обычной болгаркой с соответствующим набором насадок.

Многие хотят получить воду из скважины чуть ли не сразу. По этой причине некоторые владельцы сразу же опускают насос, откладывая монтаж оголовка. Так делать не следует. Сначала надевается фланец и уплотнительное кольцо, после чего насос можно опускать в скважину. Иначе, чтобы установить оголовок, придется его доставать, после чего опускать заново. Это тоже не лучшее решение, ведь увеличивается риск повреждения колонны и оборудования. Да и трудоемкость самой процедуры слишком велика.

Теперь следует закрепить трос на насосе. Сделать это можно при помощи специальных карабинов. Длина троса должна полностью соответствовать глубине погружения оборудования. Не нужно опускать насос до того момента, пока все остальные элементы не будут расположены в соответствующих разъемах крышки оголовка. На отверстии для электрокабеля существует специальный зажим, который следует ослабить для того, чтобы кабель мог беспрепятственно скользить. Если же провод пережат или неправильно расположен, то он может поломаться.

Теперь нижний конец шланга крепится к погружному насосу, после чего нужно закрепить водопадающую трубу или шланг на оголовке

Когда насос будет опускаться в скважину, то трос следует отпускать постепенно и осторожно. Когда оборудование будет спущено на необходимую глубину, крышку следует закрыть, чтобы вес насоса прижал ее к фланцу

При этом уплотнитель окажется в специальной канавке и плотно будет прижат к обсадной трубе, что позволит обеспечить надежную герметизацию всей конструкции

Если оголовок был смонтирован правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут располагаться напротив

При этом уплотнитель окажется в специальной канавке и плотно будет прижат к обсадной трубе, что позволит обеспечить надежную герметизацию всей конструкции. Если оголовок был смонтирован правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут располагаться напротив.

Если этого эффекта достичь не удалось, значит, необходимо искать причину. Возможно, необходимо немного изменить положение крышки. Соединительные шурупы необходимо затягивать максимально равномерно, чтобы не было какого-либо перекоса в одну из сторон. Нет большой необходимости пытаться прилагать большие усилия.

Если болты затянуты не слишком сильно, то оголовок можно будет просто демонтировать с трубы, их установка просто теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, то его установку лучше всего будет осуществлять вдвоем, чтобы аккуратно опустить насос в скважину и установить крышку на место. Когда крышка будет установлена и зафиксирована, почти всегда можно будет наблюдать провисание электрического кабеля. По этой причине провод необходимо выбирать так, чтобы он не провисал, но и не был натянут слишком сильно. Теперь к штуцеру можно подсоединять водопроводную трубу. Затем, обычно включается насос, что позволяет оценить правильность установки оголовка и его состояние при рабочей нагрузке.

Виды скважинных крышек для воды

По конструктивным отличиям имеют такие типы:

  1. С откидывающейся или съемной пробкой. Под этой конструкцией подразумевается цилиндр с пустотой внутри. Верхняя часть имеет заглушку с цилиндрическим или плоским дном.
  2. С муфтовым адаптером. Эта конструкция представляет собой фланцевую пару. Одна имеет воротниковый вид с отверстием внутри, а диаметром равна обсадной. Другая пара – это глухой фланец, где имеются штуцера с отверстиями.

Пластиковые справляются с весом до 200 кг. В сравнении с аналогами имеют меньшую стоимость. В то время как металлический и чугунный справляются с массой до 500 кг.

Плюсы металлического/чугунного изделий:

  1. Справляется с большей массой.
  2. Высокая грузоподъемность.
  3. Высокая прочность.
  4. Долговечность.
  1. Большой вес.
  2. Металл необходимо утеплять.
  3. Необходимо проводить сварочные работы.
  4. Подвергается коррозии.

Что касается пластикового, то он имеет следующие достоинства:

  1. Создает герметичное соединение.
  2. Отсутствие в потребности сварочных работ.
  3. Не подвергается коррозии.
  4. Имеет меньшую стоимость.
  5. Простое обслуживание, не требующее покраски.

Если сравнивать между собой, то чугунные/металлические крышки более надежные и идеальны под глубокие скважины. Пластиковые имеют меньший продолжительный эксплуатационный период.

Этапы монтажа

Оголовок для скважины специально устроен так, чтобы его можно было легко установить. Монтаж этого устройства достаточно прост. Для установки не придется проводить сварочные работы. Главное, что нужно сделать, — зажать резиновое кольцо между фланцем и крышкой. Это герметизирует систему водоснабжения. Несмотря на простоту монтажа, все же нужно учитывать некоторые важные особенности.

Монтаж оголовка на скважину проходит в несколько этапов:

  1. Подрезка обсадной трубы при необходимости. Срез должен проходить строго перпендикулярно самой трубе. После того как лишний кусок будет удален, следует устранить образовавшиеся заусенцы и сгладить края трубы. Это проще сделать, если труба изготовлена из пластика. Если она металлическая — необходимо загрунтовать место среза и на слой грунтовки нанести краску для защиты от коррозии.
  2. Надевание на трубу сланца и уплотнительного кольца. Нередко на этом этапе возникают проблемы, так как кольцо на трубу может надеваться с трудом. Для того чтобы упростить задачу, рекомендуется смазать края трубы автомобильным моторным маслом или солидолом.
  3. Фиксация троса насоса на карабине. К нему необходимо прикрепить шланг, а конец следует присоединить к крышке оголовка. Тросы должны быть надежно защищены от коррозии. Такую защиту может обеспечить пластик. Элементы, которые предназначены для фиксации троса, также должны быть нержавеющими. На этом же этапе необходимо завести кабель в специальное отверстие на крышке устройства.
  4. Прикрепление насоса к тросу и погружение его в скважину.
  5. Установка крышки на обсадную трубу. Трос при этом нужно хорошо натянуть, то есть насос должен находиться на максимально возможной глубине. После установки крышки необходимо подтянуть уплотнительное кольцо и снизу поджать его фланцем. Затем следует расположить крышку и фланец так, чтобы отверстия, в которые будут вставляться болты, располагались строго одно напротив другого.
  6. Установка болтов и закрепление их гайками.
  7. Вытягивание провисающего кабеля и подключение трубы к переходнику.

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

  1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
  2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

  1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
  2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

  1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Виды и конструкция оголовков

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

МатериалПреимуществаНедостатки
Пластик
  1. Небольшая масса.
  2. Стойкость к коррозии.
  3. Относительно невысокая цена.
  1. Недостаточная механическая прочность.
  2. Дешевые модели становятся хрупкими при низких температурах.
Сталь
  1. Компактные габариты.
  2. Достаточная прочность.
  3. Хорошая герметизация за счет плотной затяжки болтов.
  1. Склонность к коррозии при повреждении защитного слоя.
  2. Достаточно высокая стоимость.
Чугун
  1. Прочность на сжатие.
  2. Устойчивость к коррозии.
  1. Значительная масса.
  2. Риск растрескивания при ударных воздействиях.
  3. Высокая стоимость.

Стальные модели сочетают небольшую массу с достаточным запасом прочности

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

  1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

  1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

  1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

Крышка с крепежным кольцом на нижней поверхности

  1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

  • Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
  • Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
  • Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
  • Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
  • После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

Виды оголовков для скважины

Изготовление крышек производится таким образом, чтобы кессон без проблем был помещен в грунт. Причем ямку под него выкапывают на глубину, где нет будет промерзать почва. Затем в кессон помещается обсадная труба, удаляя лишнюю ее часть и выделяя место для крышки скважины.

Крышка же выполняет еще и функцию по удержанию насоса. Поэтому она должна быть выполнена их достаточно крепких сплавов. Ведь насосная система может достигать массы 50 кг. А это уже достаточно большой вес для насоса. Поэтому оголовки производятся из следующих материалов.

Пластиковый оголовок для скважины

Система, выполненная из пластика выделяется бюджетной ценой. Предусмотрена для насосов небольшой мощности для погружения на глубину до 50 метров. При этом пластиковые оголовки могут выдерживать вес больше 200 кг. Покупатели выделяют такие преимущества:

  • Маленький вес;
  • Доступность цены, не более 40 у.е.;
  • Противостояние повреждениям;
  • Выполнение всех возложенных функций.

Также пластиковые крышки не пропускают ток. Изделия советуют выбирать из качественного пластика, чтобы избежать в дальнейшем проблем с хрупкостью оголовка. Она может возникнуть из-за значительного веса или при монтаже насоса.

Металлический оголовок для скважины

Такие оголовки имеют больше преимуществ по сравнению с пластиковыми моделями. Во-первых, изделия из металла выдерживают значительную нагрузку насосной системы. Во-вторых, на использование крышек никак не влияют перепады температуры. Поэтому данные оголовки для скважин служат много времени.

Однако, изделия из металла имеют свои минусы. Главным из них является подверженность коррозии. Поэтому при изготовлении крышек их покрывают составом, препятствующим коррозии.

На сегодня производство оголовок выполняется из следующих сплавов:

  • Нержавеющий материал. Необходим для выполнения крышек с болтами. Такие устройства выдерживают вес насоса до 300 кг и стоят не дороже 30 у.е.;
  • Сталь. Из такого сплава изготавливаются крышки, выдерживающие насосную систему до 500 кг. Стоимость таких устройств превышает 50 у.е.;
  • Чугун. Крышки из данного сплава по стоимости аналогичны стальным моделям. Выделяются прочностью. Крышки покрывают гальваническим, цинковым и порошковым покрытием. Все это дает значительное преимущество от коррозии. Недостаток чугунных крышек в том, что они повреждаются при сильных ударах.

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент – материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

  • пластиковые – выдерживают нагрузку до 200 кг;
  • стальные – допустимы нагрузки не более 500 кг
  • чугунные – способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное – обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

Такой агрегат состоит из трех основных элементов:

  • крышки;
  • фланца;
  • уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

  • рым-болтами;
  • кабельным вводом, предназначенным для электропривода;
  • набором карабинов;
  • штуцером для водоподающей трубы;
  • крепежными болтами.

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу – для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

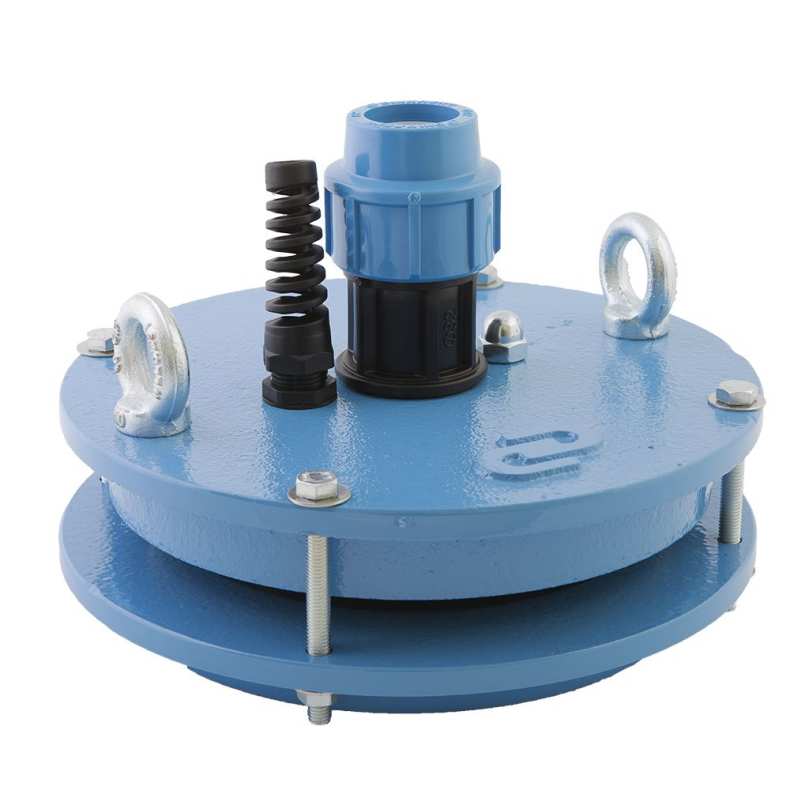

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

Кабельный ввод – это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.
