Требования к материалам для заделки труб
Первое, что необходимо сделать, прежде чем приступить к заделке труб в ванной – определиться с подходящим материалом.
Руководствоваться при выборе материала для скрытия труб в ванной комнате исключительно эстетической составляющей изделий не совсем правильно
Критерии, на которые стоит ориентироваться при выборе материала:
- Легковесность. Чтобы конструкция не загромождала и без того ограниченное пространство, нужно подбирать материалы, для фиксации которых нет необходимости сооружать тяжеловесные каркасы. Можно задействовать обычные деревянные рейки или металлические профили.
- Влагостойкость. Повышенная влажность для ванной комнаты является привычным явлением. Используемые при ее обустройстве материалы непременно будут подвергаться ее влиянию. Поэтому предпочтение стоит отдавать тем вариантам, которые не впитывают влагу и не деформируются при ее оседании на поверхности.
- Устойчивость к воздействию химических реагентов. Без применения бытовой «химии» поддерживать чистоту в санузле довольно проблематично. При генеральной уборке помещения обработке подлежат все вертикальные и горизонтальные поверхности. А потому материалы, используемые для их облицовки, должны безболезненно переносить непосредственный контакт с бытовыми чистящими средствами.
Для скрытия коммуникаций в санузле отлично подходят декоративные МДФ плиты, стеновые панели из пластика, листы влагостойкого гипсокартона.
В облицовке стеновых конструкций интересно будут смотреться плиты декоративного оргалита, покрытые слоем меламинового ламината, и гипсовые 3D панели
Разнообразные текстуры популярных в последние годы гипсовых 3D панелей способны имитировать дерево, кирпич, мозаику и создавать на стенах причудливые узоры.
Важный момент: независимо от типа облицовочного материала, прежде чем закрывать трубы, стоит убедиться в их надежности. Закрыв трубопровод, который имеет дефекты, велик риск того, что в скором будущем придется в аварийном порядке разбирать конструкцию.
Это интересно: Лучшие способы изоляции металлической трубы дымохода в бане: разбираемся в вопросе
Чем и как закрыть канализационные трубы в ванной?
В дизайн будущей ванной комнаты не вписывается внешний вид канализационных труб. Чем и как закрыть канализационные трубы в ванной комнате?
Надо учитывать следующие моменты:
Размеры ванной комнаты.
Если это не совмещённый санузел, то в пятиэтажке, как правило, это не большие помещения 150х140, 150х150 и так далее.
Канализационный стояк (вертикальный) находится в туалете, в ванной внутренняя разводка (горизонтальная).
Ширина ванны (это к примеру) 70-т см, ванна закрыта, или экраном, или кирпичом, гипсокартоном и т.д.
Определяемся с раковиной, если это “Мойдодыр”, то канализацию вообще закрывать не надо, канализация будет, или в штробе, или в шкафу “Мойдодыра”, он устанавливается практически вплотную к стене и борту ванны.
Определяемся со всем и сразу, очень большой шанс того что закрывать будет совершено не чего.
Если всё же надо закрыть (иная раковина, иная ванная комната), то делается это так:
Опять же определяемся с материалом отделки стен (в ванной стены могут быть отделаны кафелем, мозаикой, стены могут быть окрашены, вагонка, обои и.т.д, включая декоративную штукатурку).
Практически все эти материалы “ложатся” на гипсокартон, покупаем влагостойкий.
Под гипсокартон делается каркас.
Каркас можно сделать как из профилей, так и из брусков (не забываем о сухом лесе и антисептике).
Отрезаем профиль (брусок) по длине.
Крепление в трёх точках (стена, пол, на стыке листов гипсокартона).
Определяемся с шириной короба, учитывая тип раковины (если “тюльпан”, то не более 12-и см, ширина короба, но смотрите по месту).
Первый брусок крепим к стене (шуруп + дюбель) “ловим” горизонт, сверлим, крепим.
Второй брусок в пол, всё тоже самое.
Отрезаем гипсокартон по размеру, третий брусок на стыке, крепление к каркасу саморезами (или по металлу, или по дереву).
В гипсокартоне отверстие под гофру сифона раковины, если трубы выходят из короба, то отверстия и под трубы.
Грунтовка с просушкой.
И дальше уже, или кафель, или иной финишный материал (если под покраску, то шпаклюем), как правило короб отделывается так же как и стены, если вагонка, то грунтовка не нужна.
Но короб отделывается, или после стен, или в процессе.
Если кафель, то попадаем в швы настенной облицовки при облицовки короба.
Чем и как закрыть канализационные трубы в ванной? Надо учитывать следующие моменты: Размеры ванной комнаты. Если это не совмещённый санузел, то в пятиэтажке, как правило, это не большие помещения 150х140, 150х150 и так далее. Канализационный с…
Характеристики полипропиленовой трубной продукции
Такие трубы на сегодняшний день применяют, в том числе, и для прокладки бытовых трубопроводов. Помимо полностью пластиковых изделий, популярностью пользуется трубная продукция, которую армируют стекловолокном или алюминием. Она более прочная и менее чувствительная к изменению температурного режима.
Неармированные трубы используют исключительно для систем, по которым перемещается холодная вода. Чтобы проложить пластиковый водопровод или отопительную конструкцию, применяют изделия, имеющие диаметр от 20 до 110 миллиметров. Продукцию с нестандартными размерами сечения выпускают исключительно по спецзаказам.
Основной характеристикой труб из полипропилена является толщина стенки. Часто к изделиям прикладывают таблицу, в которой отражены требования к материалам для тепло- и водопроводов с разными температурами среды и различными нагрузками.
Как спрятать трубы в туалете и ванной: основные способы
Если система водопровода прокладывается впервые или проводится капитальный ремонт в доме, то возможен вариант закладки труб в стену (штробление). Расчеты расположения труб производятся при создании плана водопровода. Канализационные стояки с крупным диаметром скрывать в стене таким образом не рекомендуется. Ведь если стена будет «подрезана» на такую глубину, это может негативно сказаться на целостности несущих конструкций дома. Спрятать в штробах можно трубопровод диаметром до 50 мм.
Скрыть водопроводную разводку можно и способом монтажа в пол. Трубы в таком случае укладываются по плитам перекрытия и заливаются цементной стяжкой. Естественно, материал труб должен быть рассчитан для расположения под стяжкой, то есть, выдерживать определенное давление
Особенно стоит обращать на это внимание при выборе пластиковых труб для водопровода
Но если монтаж трубопровода уже выполнен открытым методом, то единственным вариантом, как спрятать трубы, будет создание декоративных сооружений в туалете или ванной.
Все методы монтажа конструкций для того, чтобы замаскировать канализационную трубу в туалете и ванной комнате, имеют очень похожие принципы. Главным их различием будет выбор удобного в эксплуатации материала, который обеспечит ванной комнате или туалету эстетичный вид.
Водопроводные трубы небольшого диаметра можно спрятать в специально подготовленные углубления в стене — штробы
Помимо внешних характеристик, существует несколько базовых правил выбора отделочных материалов:
Выбранные материалы должны быть просты в уходе: легко мыться, не подвергаться воздействию агрессивных чистящих средств
Также исключается возможность использования материалов, склонных к коррозии.
Из лёгких и тонких материалов получаются очень компактные конструкции, что важно для санузлов с небольшой площадью.
Материал не должен портиться от воздействия влаги, перепадов температур и атмосферного давления. При нагревании или остывании им не должны выделяться какие-либо вещества, вредные для здоровья.
Подходящих под указанные требования материалов существует достаточно много. Для того, чтобы спрятать трубы в ванной и туалете, используются влагостойкие сорта гипсокартона или фанеры, МДФ, декоративные пластиковые панели.
Типы разводки инженерных коммуникаций
Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:
- последовательная;
- коллекторная.
Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.
Вот подробное описание каждой их них.
Разводка последовательного типа
Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.
Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.
Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.
Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.
Схема коллекторной разводки сложнее.
Коллекторный тип разводки
Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.
Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.
Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.
Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.
В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.
Наиболее распространенные повреждения
Практически каждый хозяин знает, что когда канализация уже забилась, пробить ее можно агрессивной химией, вантузом или сантехнической гибкой спиралью. Но гораздо хуже, когда все вроде бы работает, а от неприятного запаха никак не удается избавиться. Перед тем как прочистить в очередной раз систему, следует выяснить причины проблемы.
Запах может стать серьезной проблемой.
- В кирпичных и некоторых панельных домах центральный стояк и вся подающая разводка зачастую спрятаны в шахте. Основание этой шахты выходит в подвал и если в подвале прорвало канализацию, то запах пойдет во все квартиры по стояку. Избавиться от этого можно законопатив все отверстия в смотровом люке, а лучше напрячь ЖЭК и ликвидировать проблему в корне;
- Наиболее распространенной причиной неприятного запаха в службах являются мелкие трещины и протечки. Как я уже говорил, система безнапорная и если появляется мелкая трещинка или разгерметизируется стык между трубами, вы сразу можете этого и не заметить, ведь вода фонтаном бить не будет. Здесь нужно тщательно обследовать всю систему. Как правило, самые проблемные точки это соединение выхода из унитаза со сливной трубой или главным стояком. Также стоит проверить стыковку слива ванной, душевой кабины или душевого бокса и конечно не забудьте про раковину. Если повреждение маленькое, то оно замазывается герметиком и дополнительно заматывается изолентой;
Жесткое крепление сифона.
- Еще одной причиной могут быть забитые или пустые сифоны под ванной или в раковине. В стакане сифона постепенно скапливаются твердые частицы, со временем они начинают разлагаться и «пахнуть». Если системой долго не пользовались, то вода в гидрозатворе и вовсе может высохнуть, открыв путь в жилье канализационным газам;
- В современных гидробоксах и ванных иногда используется система, в которой слив закрывается и открывается при помощи кнопки. Так вот там гидрозатвора вообще не предусмотрено и если вы после выпуска воды забыли нажать кнопку, запах пойдет через сливное отверстие. Я в таких случаях советую оставить гофру на сливе, сделать U-образный изгиб и прихватить его проволочкой или той же изолентой. Таким образом, вы получите импровизированный гидрозатвор;
Подключение сифона при помощи гофры.
- Бывает такое, что сифон вроде бы стоит, причем полностью чистый и исправный, а запах через него идет. Причиной здесь может быть большая длина трасы от ванны, до стояка. Выход здесь один, подобрать и заменить сифон, объем стакана в нем должен быть больше;
- Кроме того, из сифонов, а иногда даже из гидрозатвора унитаза воду может высосать вакуум в центральном стояке. Дело в том, что по правилам канализационный стояк сверху должен обязательно оборудоваться так называемой фановой вентиляцией и если эта фановая труба забилась или ее попросту заглушили «грамотные» жители верхнего этажа, то при массовом сбросе воды образуется вакуум, который и высасывает воду из гидрозатворов. Если такое происходит регулярно, напрягайте ЖЭК, это прямое и довольно грубое нарушение СНиП, они обязаны отреагировать.
Врезка системы за унитазом.
Реальные способы скрытия коммуникаций
Существует множество вариантов маскировки труб. Они различаются только по типу примененного материала и форме конструкции.
Наиболее распространены следующие способы сокрытия коммуникаций:
- Короб из гипсокартона. Выполняется из материала зеленого или синеватого цвета, который отличается от обычного ГКЛ пропиткой покрытия антигрибковыми и импрегнированными веществами.
- Фальш-стена. Фактически — новая плоскость, скрывающая не только коммуникации, но и дефекты основной стены.
- Пластиковые панели. Очень часто (если стояк расположен в углу) их устанавливают наискосок. Они не занимают много места и хорошо скрывают коммуникации.
- Жалюзи и рольставни облегчают доступ к коммуникациям.
- Декорирование плиткой. Во многом похоже на первый вариант.
- Монтаж труб в стену. Основные процессы — выемка части стены и укладка труб в штробы. Легче всего эту операцию делать во время постройки дома.
- Маскировка мебелью. На стену навешивают разнообразные шкафчики и полочки, которые скрывают неприглядные элементы.
- Экран. Представляет рамку, в которую вставлена фальш-панель с каким-нибудь узором или рисунком.
Что не стоит прятать и возможные ошибки
Запрещается маскировать участки коммуникаций в ванной, где велика вероятность появления протечки. Места, где располагаются вентили, фитинги, особенно если эти элементы установлены посредством резьбового соединения, считаются наиболее подверженными воздействию нагрузки, оказываемой водой, проходящей по трубам. Закрывают бесшовные коммуникации. В данном случае вероятность протечки низкая.
Возможные ошибки при монтаже:
- производится резка несущей стены, причем удаляется существенное количество бетона, что приведет к снижению несущей способности конструкции;
- вентили, фитинги, приборы учета воды скрыты от глаз, причем отсутствуют смотровые люки, что исключает возможность свободного доступа к данным узлам;
- при прокладке коммуникации были расположены неправильно: присутствует много переходов (колен), не соблюдены уклоны труб;
- в процессе маскировки не были использованы гидроизоляционные материалы для защиты трубопровода от конденсата.
Если были допущены эти ошибки, качество обслуживания системы водоснабжения снижается.
Для чего нужно прятать канализационные и водопроводные трубы
Любые инженерные коммуникации, в частности водопровод, канализация, газопровод, прокладываются в дом при помощи трубопровода. По нему происходит транспортировка газа на кухню, воды в ванную и санузел. Соответственно, в каждой из этих комнат есть трубы, которые мешают красивому оформлению интерьера. Чтобы придать аккуратный вид помещению необходимо задекорировать или замаскировать их.
Перед тем как спрятать трубы, необходимо решить при помощи какого материала будет производиться мероприятие.
Плюсы и минусы заделки труб
Явное преимущество – это декоративное оформление комнаты, эстетичность, отсутствие ненужных деталей в интерьере, появление дополнительного пространства для помещения на него или внутрь хозяйственных предметов. Однако имеются и недостатки: нет прямого доступа к трубопроводу, поэтому в случае прорыва приходится производить полный или частичный демонтаж маскировки.
Выбирать изделия на основе эстетических составляющих не совсем правильно, так как они должны обладать и другими свойствами.
Что важно знать перед монтажом
Перед началом работ необходимо снизить вероятность аварийной ситуации, провести герметизацию всех соединений: места сгиба, поворота, все стыки. Если трубы старые, можно полностью заменить их. Также нужно продумать, как обеспечить доступ к счетчикам, вентилям и клапанам после установки маскировочных конструкций, оставить пространство для установки специальных ревизионных (смотровых) дверей.
Конструкция не должна загромождать малую площадь комнаты, поэтому следует выбирать материалы, для которых не потребуется массивный каркас.
Какие элементы не нужно прятать при маскировке труб
Следует оставить прямой доступ к местам, в которых вероятность протечки наиболее высока: фитинг – соединение в месте разветвления, поворота, резьбовые крепежные соединения, части, в которых установлены счетчики и фильтры.

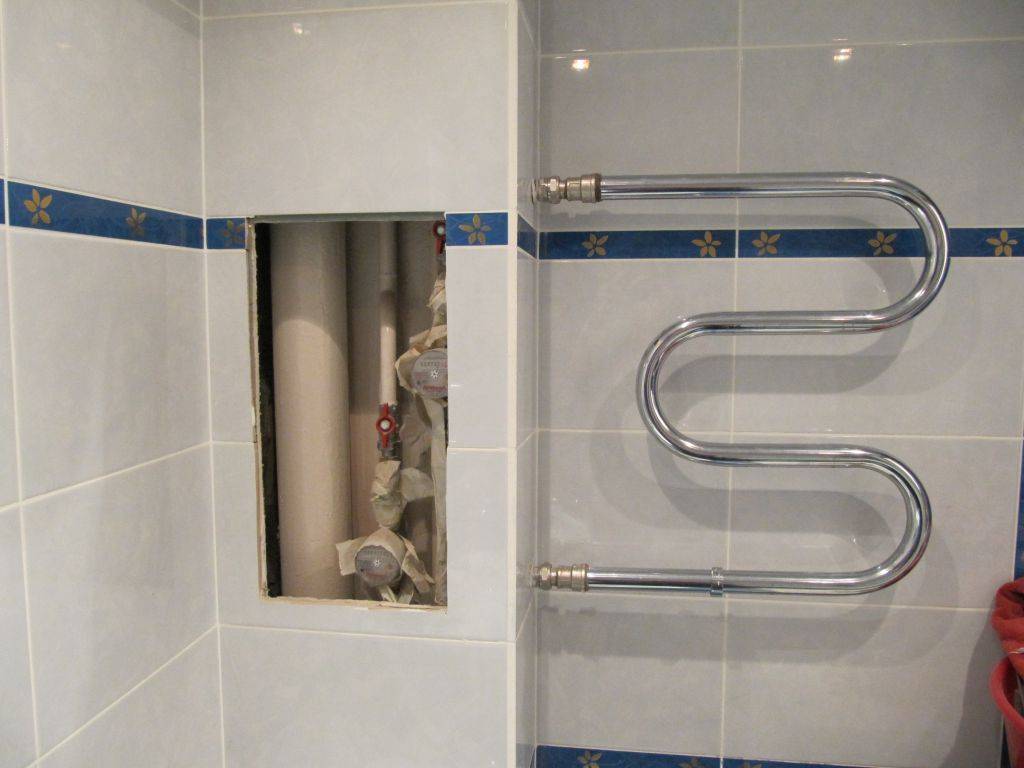

Для быстрого ремонта в таких местах оставляются специальные дверцы – ревизионные (смотровые) люки.
Общие сведения
Проложенные трубы не советуют сразу замуровывать слоем цемента, неисправности монтажных работ можно сразу не заметить, их можно обнаружить только через несколько дней. Надо испытать работу водопровода два — три дня в полном объеме, чтобы проверить герметичность соединений, и тогда только замазать штробы.
Рекомендуют укладывать в штробы стальные трубы, сваренные между собой, также медные, не имеющие стыков из резьбы, паяные трубы из пластикового материала без стыков из резьбы.
Не рекомендуют прятать в штробы трубы из металла Х – образной, Т – образной формы, они наиболее подвержены образованию протечек. Также опасны трубы, имеющие соединения при помощи резьбы. В стены нельзя убирать счетчики и отсеки с установленными на них фильтрами.
Плюсы и минусы
В случае маскировки в стене минусом будут возможные ограничения для проведения работ, поскольку горизонтальное штробирование в панельном здании и работы с тонкими стенами запрещены. Также, если в стену спрятали неподходящие для этого и низкокачественные трубы, существует риск прорыва и затопления соседей. Даже если вы сделаете смотровые окна, доступ к коммуникациям все равно будет ограниченным.
Плюсом варианта спрятать трубы в стенах является эстетичность ванной комнаты. Вы можете отделать сверху спрятанные трубы по своему желанию, например, облицевать плиткой. К тому же, так вы не уменьшите рабочее пространство.
Вариант с коробом из гипсокартона также ограничивает доступ для ремонта или проверки коммуникаций. Для замены труб короб придется полностью демонтировать, а после ремонта устанавливать заново. Помимо этого, установка короба заберет в ванной ценные сантиметры площади.
Минусом при маскировке труб мебелью является контакт с влагой. Даже водостойкий материал со временем портится, а чтобы продлить службу мебели в ванной, ее следует часто протирать насухо. Обработанные силиконом места в такой мебели нужно всегда проверять (чтобы слой силикона не был нарушенным). Также следует избегать царапин. Плюсами использования мебели, как способа спрятать трубы, является привлекательный вид помещения, а также практичность, ведь в шкафу можно хранить разные принадлежности.
Монтаж водопроводной системы из полипропиленовых труб в стене
При покупке фитингов, тройников и стыковочных деталей учитывают диаметр выбранной трубной продукции. Они, как и основное колено, обычно бывают произведены из полипропилена. Но использовать их можно только при создании разветвлений, фиксации измерительных устройств и для переправления водяных потоков.
Процесс сокрытия полипропиленовых изделий в стене выглядит следующим образом:
При решении вопроса, можно ли прятать полипропиленовые трубы в стену, когда конструкция уже готова, специалисты советуют не рисковать, а соорудить вместо монолитной глухой стены специальный шкаф для доступа к трубопроводу. Свободное пространство в нем можно применить для хранения вещей.
Как закрыть канализационные трубы в ванной — варианты, советы
Одним из основных правил дизайнерского искусства в оформлении современной квартиры является рациональная организация жилого пространства каждой комнаты. Это в первую очередь касается ванной, поскольку здесь главную роль играют требования санитарных правил и гигиены.
Причины маскировки коммуникаций
При прокладке или ремонте труб горячего и холодного водоснабжения их следует тщательно спрятать. Иначе смонтированные поверх стены трубы испортят облик ванной комнаты. От долгой эксплуатации трубопровод в ванной часто корродирует, а краска на нем вздувается и темнеет. Если вентиляция в помещении не слишком эффективная, то, как правило, поверхность водоводов покрывается влагой. Более того, на них может образоваться слизь.
Прячем трубы в стену
Если дом, в котором находится ваша квартира, новый и ванная комната обустраивается «с нуля», то самым легким способом маскировки трубопроводов будет монтаж их внутри стен. Необходимо позаботиться, чтобы при монтаже слива не образовался контруклон. Также следует учесть возможное нахождение в ванной комнате стиральной машины. Стоит заранее определить места установки сантехнических приборов и наметить наиболее рациональное расположение разводки. Причем не стоит забывать о таком обстоятельстве, как будущий плановый ремонт или аварийная ситуация.
При монтаже вентили устанавливают на трубы горячей и холодной воды с таким расчетом, чтобы к ним был максимально беспрепятственный доступ. А при аварийной протечке воды в ванной комнате надо иметь возможность свободно добираться до труб. Такая предусмотрительность поможет максимально быстро устранить неполадки и не портить декор стен ванной в поисках места протечки. Не надо забывать, что трубы, снабженные вентилями (холодная и горячая вода), помогут отремонтировать или заменить смеситель, не перекрывая общего стояка. Ну, а если же ванная комната в квартире давно обжита, то дела будут обстоять гораздо сложнее.
Прячем трубы с помощью короба
Спрятать трубы в ванной комнате можно двумя методами. Первый — самый удобный и практичный, который можно осуществить самому, – поставить защитные короба. Самая простая и легко возводимая конструкция изготавливается из плоского влагостойкого материала. Это может быть влагостойкий гипсокартон, окрашенный краской, панели МДФ, смонтированные на каркасе, или даже пара смолистых досок, обработанных специальным составом. Все это соединяется под углом 90 градусов. Боковина короба ставится вертикально. В ней прячется основная часть труб. Верхняя сторона конструкции крепится к стене. Стенки короба скрепляются между собой с помощью уголков из металла и саморезов. Вся конструкция фиксируется на стене при помощи различных соединений.
Существует много способов нанесения декоративных покрытий на такую конструкцию. Это разнообразные варианты оклейки пленкой, окраска или облицовка различными материалами. Помимо этого, вверху можно смонтировать полочку. Главное достоинство данной конструкции — легкость демонтажа при нестандартной ситуации.
Маскировка труб с помощью плитки
Одним из трудозатратных вариантов является маскировка разводки посредством стеновой облицовочной плитки. Для выполнения такой работы необходимо подготовить основу. Изготавливаются рамы из деревянных реек. Рамки соединяются между собой в каркас, в котором необходимо скрыть трубы. Готовая конструкция закрывается фанерой или другим влагостойким материалом.
Следующий этап – приклеивание к обшитому каркасу сетки для создания основания под плитку, которую планируется положить сверху. После этого сзади труб устанавливаются опорные бруски. Выдержав нужные размеры бруска, его надо закрепить при помощи клина между стенкой и задней стороной труб. И только потом на трубы можно надеть специально сделанный для этой цели кожух. Дальнейшая укладка плитки, позволяющая облицевать поверхность конструкции наиболее привлекательно, выполняется в такой последовательности. Вначале облицовывается вертикальная лицевая сторона, затем – торцевые, далее – горизонтальные поверхности и верхняя часть.
Оба описанных варианта маскировки труб в ванной комнате несложно выполнить даже своими руками. Поэтому, проявив терпение и настойчивость, вы можете облагородить интерьер своей ванной комнаты, спрятав межэтажные коммуникации в каркас, облицованный плиткой. Это позволит сэкономить довольно приличную сумму денег из семейного бюджета. Да и демонтаж этой конструкции будет менее затратным и трудоемким.
Как закрыть канализационные трубы в ванной Уникальная методика, о том как закрыть канализационные трубы в ванной комнате своими руками всего за несколько приемов. Узнай подробнее!
Какие трубы можно прятать
Чтобы ответить на вопрос, как замаскировать трубы в ванной, нужно изучить особенности их соединения. Отдельные виды характеризуются высоким качеством и надежностью, следовательно, не требуют много внимания. Можно прятать, не боясь возникновения сложностей, следующие узлы:
- Сварные соединения стальных труб.
- Трубные изделия из паяной меди.
- Металлопластиковые пресс-фитинги, монтаж которых выполнялся с помощью специальных клещей.
- Водопроводные системы из пластиковых труб, соединение которых осуществлялось методом пайки.
Большая часть соединений требует периодической ревизии во время эксплуатации, поэтому полностью скрывать трубы не рекомендуется.
В частности речь идет о следующих изделиях:
- Резьбовые соединения любого типа на стальных или других трубах.
- Резьбовые фитинги на металлопластиковых трубах, для сборки которых использовались ключи.
