Последовательность монтажа
Особенность монтажа конструкции заключается в постепенном возведении начального и последующих уровней, а также их прикреплении к стенам сооружения. Несмотря на очевидную простоту монтажа, стоит учесть несколько важных нюансов. Например, требуется:
поместить в деревянные или пластиковые короба или же обесточить электрические провода в радиусе 5 метров от лесов на весь период работы;
не отступать от паспорта конструкции;
устанавливать специальные подкладки под башмаки или винтовые опоры;
использовать принцип «труба в трубу» при сборке вертикальных элементов и соединении их между собой;
контролировать вертикальность каждого яруса посредством отвеса;
оснастить леса заземлением или молниеприемником для защиты рабочих;
обеспечить платформы ярусов защитными ограждениями.
Будьте внимательны! Если вы обнаружили производственные дефекты или разного рода повреждения на элементах строительных лесов, в обязательном порядке поменяйте их на новый комплект. Пренебрежение этим советом может представлять угрозу жизни и здоровью вашим сотрудникам.
Установить строительные леса с соблюдением всех норм и правил — значит гарантировать успешное завершение высотных работ.
Конструкция и исполнения
Во многих отраслях техники принято считать – простота всегда является символом надёжности. Рамные строительные леса чрезвычайно просты. Они представляют собой горизонтальную раму, изготавливаемую из стальных труб, жёсткость которой усиливается с помощью связей. Такие связи выполняют также функции ограждения для персонала, работающего на лесах. Отдельные секции лесов рамного типа соединяются между собой при помощи фиксирующих замков, по большей части флажкового типа. Естественно, что сообразно назначению на каждых горизонтальных стяжках рамы предусмотрена укладка деревянного настила. Настил часто снабжается люками для возможности вертикального сообщения между отдельными секциями.
Надёжность рамных лесов обеспечивают их опоры. Они могут быть нерегулируемыми, на обычном сварном подпятнике из толстолистовой строительной стали. Современные конструкции оснащаются регулируемыми по высоте опорами, основной частью которых является винтовой механизм с применением упорной резьбы по ГОСТ 10177-82 или трапецеидальной резьбы по ГОСТ 24737-81. Упорная резьба используется чаще, поскольку позволяет уравновешивать не только осевые, но и радиальные нагрузки, неизбежно возникающие в процессе эксплуатации лесов.
Классификация рамных лесов может быть выполнена по следующим параметрам:
- По типу рамы. Различают проходные рамы трубчатого типа (толщина стенки трубы зависит от высоты лесов и от предельно допускаемой нагрузки на них) и рамы с лестницами, предназначенными для движения производственного персонала. При этом основными являются проходные рамы, а лестничные оформляются в виде вставок, располагаемых с определённым интервалом.
- По типу связей, которые могут быть горизонтальными и диагональными. Несмотря на некоторые ограничения действий рабочих, диагональные рамы используются чаще, поскольку обеспечивают повышенную жёсткость и безопасность.
- По исполнению крепления лесов к фасаду здания или сооружения. Кронштейны крепления могут быть одноразовыми, с применением массивных дюбелей, которые пристреливаются к поверхности, либо – что чаще – анкерными, которые легко извлекаются при переустановке лесов на новое место своего применения.
- По типу досок настила. При перемещении по лесам массивных грузов или строительных инструментов применяется стальной перфорированный настил, в остальных случаях предпочтительнее доски из сосны или ели, без дефектов структуры и с влагонепроницаемой пропиткой. Иногда заказываются и комбинированные типы настилов, где деревянные элементы соседствуют с металлическими.
Разновидности и применение строительных лесов.
Выбор средств подмащивания зависит от особенностей архитектуры здания. Например, строительные леса рамного типа легко собираются, монтируются, надёжно соединяются флажковыми замками. В то же время на объектах, где присутствует сложная геометрия, данный тип нежелательно использовать. В таких ситуациях отличным решением послужат леса с клиновым соединением или хомутовые.
Типовая конструкция приспособлений подмащивания много лет не менялась. С другой стороны, довольно продолжительное время строителями используются механические леса. Их ещё называют «домкратами». В конструкцию входят деревянные столбы, устанавливаемые на землю, а в верхней части закрепляемся к стене. На них располагаются консоли, используемые для хождения, и рабочий стол.
Домкратные леса рассчитаны на высоту около тринадцати метров. Этого показателя достаточно для проведения работ на стандартных частных домах. Они выдерживают триста килограмм, что позволяет разместиться на консоли двум рабочим с нетяжёлым оборудованием. Домкраты быстро монтируются, не требуют много места для хранения. Их основное преимущество – экономия времени и сил строителей.
Если же по каким то причинам вам недоступна аренда или покупка строительных лесов, можно их сделать самостоятельно. Об этом процессе смотрите видео ниже.
Размеры трубчатых инвентарных лесов
Наиболее распространенным типом являются приспособления, основой для которых служат металлические трубы. Такой вариант является наиболее надежным, доступным и ремонтопригодным. Размеры трубчатых лесов обусловлены их конструкцией, которых существует несколько разновидностей.
Характеристики инвентарных высотных приспособлений рамного типа:
| РАМА С ЛЕСТНИЦЕЙ Из 42 мм стальной трубы с флажковыми замками. Высота/ширина: 2×1 м Между собой соединяются труба в трубу. Окраска: порошковая Цвет: серый Цена: от 815 руб. | |
| ДИАГОНАЛЬ Сдвоенная диагональная связь (крестовина), устанавливается со стороны «улицы» в шахматном порядке (через ячейку) Длина: 3,3 м Окраска: порошковая Цвет: серый Цена: от 370 руб. | ДЕРЕВЯННЫЙ НАСТИЛ Деревянный щит, укладывается на ригель настила. Размер: 1х1 м Цена: 470 руб. |
| ГОРИЗОНТАЛЬ Горизонтальная связь, устанавливается со стороны «фасада» в каждую ячейку Длина: 3 м Окраска: порошковая Цвет: серый Цена: от 185 руб. | КРОНШТЕЙН Г-образный (анкер) Для крепления лесов к стене (анкерный болт в комплект не входит) Цена: 80 руб. |
| ОПОРНАЯ ПЯТА Металлическое изделие. Применяется для того, чтобы узкие трубы лесов под нагрузкой не проваливались в мягкий грунт или деревянные подкладки. Цена: 80 руб. | РИГЕЛЬ 2 металлические балки, которые цепляются за верхнюю перекладину рам. Цена: от 650 руб. |
| Параметр/марка | ЛРСП-30 | ЛРСП-60 | ЛРСП-100 |
| Диаметр трубы, мм | 42 | 42 | 48 |
| Толщина стенки трубы, мм | 1,5 | 2 | 3 |
| Максимальная высота, м | 30 | 60 | 40 |
| Подъем секции, м | 2 | 2 | 2 |
| Длина секции, м | 2 | 2 или 3 | 2 или 3 |
| Ширина прохода, м | 0,976 | 0,976 | 0,976 |
Штыревые сооружения имеют свои параметры:
| Параметр/марка | ЛШ-50 | ЛСПШ-2000 | Э-507 |
| Диаметр трубы, мм | 48 | 48 | 57 |
| Максимальная высота, м | 50 | 40 | 60 |
| Подъем секции, м | 2 | 2 | 2 |
| Длина секции, м | 1,5 | 2,5 | 2 |
| Ширина прохода, м | 1 | 1,6 | 1,6 |
Размеры инвентарные строительных сооружений:
| Параметр/марка | Атлант | Радиан | ВМА 700 П/4 |
| Диаметр трубы, мм | сталь 42 | сталь 42 | алюминий/- |
| Высота вышки, м | 4,2 | 5 | 3,1 |
| Рабочая высота | 5,2 | 5,8 | 4,1 |
| Размер площадки, м | 2х2 | 2х0,8 | 2х0,7 |
| Размер секции | 1х2 | 1,2х0,9 | 2х0,7 |
Леса инвентарные металлические трубчатые размеры
Фото трубчатые леса
Назначение
Леса изготовленные из стальных труб применяются для строительных работ проводимых на стенах зданий различной высоты, их ремонта, реставрации, а некоторые виды и для работы внутри помещений для устройства потолочных покрытий, отделки стен.
Почему инвентарные
Наименование леса инвентарные металлические трубчатые содержат ключевое слово — инвентарные, которое в данной интерпретации обозначает лишь одно, любые леса купленные официально по договору у производителя должны иметь технический паспорт, в котором указаны основные характеристики, результаты испытаний и решение признающее возможность их эксплуатации. Паспорт дает гарантию изготовителя на данную продукцию при условии соблюдения правил эксплуатации. Сегодня вопрос инвентарные леса или нет не актуален, поскольку они все имеют паспорта и гарантии изготовителя.
Если леса изготавливаются кустарным способом, то они не являются инвентарными и ответственность за их использование несет главный инженер той организации, которая их эксплуатирует.
Как собрать рамные леса?
Последовательность монтажа лесов рамного типа следующая:
- Готовится площадка для установки: планируется и выравнивается грунт, место очищается от камней, снега и строительного мусора, после чего высушивается.
- При установке вновь приобретённых лесов проверяется их комплектность и наличие сертификата соответствия.
- Персонал, участвующий в монтаже должен иметь допуск на проведение работ.
- Непосредственную установку начинают от одного из углов здания или сооружения. На подготовленную площадку устанавливают деревянные башмаки высотой не менее 40 мм, на которые монтируют опоры. Шаг опор не должен превышать значений, установленных производителем лесов.
- На подпятники или винтовые опоры монтируют смежные вертикальные рамы первого яруса, и соединяют их связями. Контроль параллельности и перпендикулярности установки ведут с применением уровня.
- Аналогично монтируются все остальные горизонтальные модули конструкции.
- Производится анкерное или дюбельное крепление яруса к стене (шаг установки регламентируется инструкцией производителя).
- Устанавливаются ригели и настилы первого яруса, в ходе чего контролируются предельно допустимые зазоры, сдвиги и неплотности. Монтируются бортовые ограждения.
- Аналогичным образом производится установка следующего яруса, при этом связи жёсткости размещаются в шахматном порядке.
- Выполняется проверка готовой конструкции на прочность. Испытывают настил, ограждения, контролируется надёжность замыкания флажковых соединений.
Лучшие бюджетные строительные леса и вышки-туры
ПРОМЫШЛЕННИК ЛРСП100
Продукт отечественной компании Промышленник. Модель успешно используется при проведении различного рода задач. Ее относят к рамным лесам с флажковыми замками. В качестве основного элемента выступает вертикальная рама размером 2х1 метров. На рынке она представлена 2-мя типа: проходная, с лестницей. Жёсткость и устойчивость придают горизонтали и сдвоенные диагонали. Горизонтали размещены в местах соединения с диагоналями и выступают в качестве ограждения.
ПРОМЫШЛЕННИК ЛРСП100
Достоинства:
- изготовлены из стали;
- металл с полимерным порошковым покрытием;
- подъем до 100 м;
- шаг рамы вдоль стены 2-3 м;
- нагрузка составляет 200 кг/м2.
Недостатки:
- совместимы с фасадами правильной формы;
- недостаточный уровень нагрузки.
Алюмет 4107 Техно 3
Отечественная вышка-тура получила специфическое устройство, которая дает возможность находиться на вертикальном настиле одновременно 2 работникам. Платформу комфортно перемещать даже на большие расстояния. Изготовлено из алюминия. Для повышения удобства подъёма и пребывания на настиле обустроен люк. У основания предусмотрен дополнительный стабилизатор, облегчающий установку на наклонной поверхности и даже ступенях.
Алюмет 4107 Техно 3
Достоинства:
- ламинированное покрытие снижает вероятность деформации и повышает безопасность;
- совместима с любым типом задач;
- влагоустойчивость;
- простота сборки;
- компактность в собранном виде.
Недостатки:
низкая устойчивость к негативным погодным явлениям, в большей степени ориентирована на использование внутри помещения.
ВСП 250-0,7х1,6
Бюджетная компактная модель ориентирована на использование внутри помещения. Предусмотрен подъем до 8 метров. За счет клиновидного соединения секция значительно повысила устойчивость и надежность. Вышка состоит из одного базового блока, 1 секции и настила.
ВСП 250-0,7х1,6
Достоинства:
- небольшие размеры;
- высокая грузоподъёмность.
Недостатки:
- незначительный уровень;
- ориентированность на внутреннее использование.
Самостоятельная сборка лесов из профильной трубы
Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.
В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.
Что для этого понадобится
Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.
Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.
Для сооружения рамных лесов из профильной трубы нам потребуется:
- профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
- труба с сечением 25х25 мм – для соединений;
- труба диаметром 15 мм – для распорок;
- доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
- уровень;
- сварочный аппарат;
- саморезы, болты, гвозди;
- болгарка;
- дрель;
- лестница.
Алгоритм действий
Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.
Последовательность работ следующая:
- Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
- Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
- Готовят соединительные элементы. Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
- Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.
Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.
Сооружение настила
Настил сбивают из досок двумя способами: укладывая их поперек или в длину:
- Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
- Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).
Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.
Покраска
Чтобы самодельные металлические леса служили долго, не подвергаясь коррозии, их нужно покрасить традиционным способом.
Список источников
- DrevoGid.com
- kakpravilnosdelat.ru
- astgift.ru
- remoskop.ru
- InfoTruby.ru
- remoo.ru
- rmnt.mirtesen.ru
- small-house.ru
Как выбрать подходящий вид лесов?
Выбор оптимальной конструкции зависит от высоты здания, площади, на которой проводятся работы, конфигурации фасада, наличия площадок для установки, требуемой грузоподъемности.
Рекомендации по выбору оборудования для конкретных строительных задач:
- Облицовочные и кладочные работы на сравнительно небольшой высоте — подходят рамные модели.
- Ремонтно-строительные мероприятия на значительной высоте — штыревые, клиновые или хомутовые.
- Для фасадов сложной конфигурации, арок и куполов — хомутовые конструкции.
При выборе конструкций следует учитывать их стоимость. Для экономии финансов при выполнении разнородных работ рекомендуется предварительно распланировать порядок осуществления мероприятий и скомбинировать несколько конструктивных видов.
Размеры клиновых и хомутовых инвентарных лесов
Вышка-тура является отдельным видом трубчатых лесов, использующимся для выполнения специфических работ, не требующих создания широких конструкций.
Клиновые инвентарные строительные приспособления:
| Параметр/марка | ЛСК-60 | ЛСК-100 |
| Диаметр трубы, мм | 48 | 18 |
| Максимальная высота, м | 60 | 100 |
| Подъем секции, м | 2 | 2 |
| Длина секции, м | 2 | 2 |
| Ширина прохода, м | от 1 до 3 | от 1 до 3 |

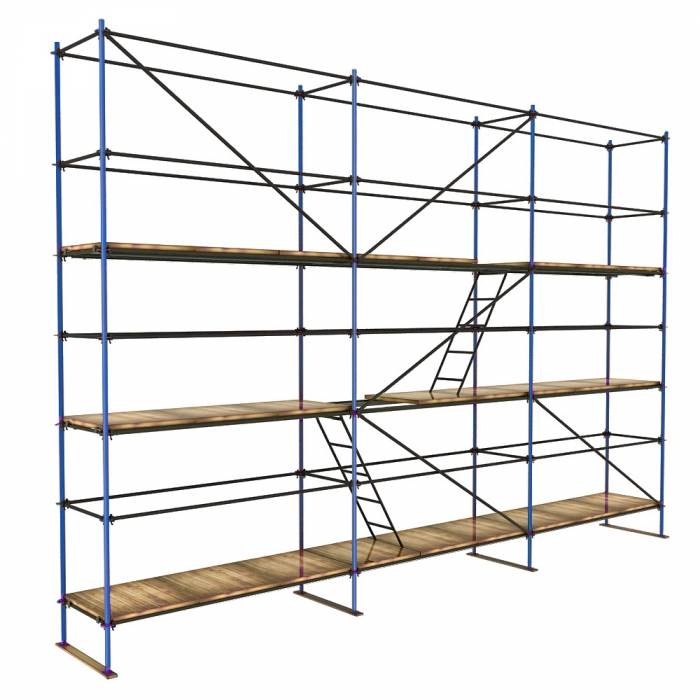

Клиновые строительные леса
Хомутовые инвентарные строительные подмости:
| Параметр/марка | ЛХ-30 | ЛХ-80УС |
| Диаметр трубы, (вертикальная стойка), мм | 42 | 57 |
| Толщина стенки трубы (вертикальная стойка), мм | 2 | 3 |
| Максимальная высота, м | 30 | 80 |
| Подъем секции, м | 2 | 2 |
| Длина секции, м | 3 | 2 |
| Ширина прохода, м | 1 | 1,5 |
Хомутовые леса
Виды строительных лесов
В зависимости от способа соединения составляющих элементов все строительные леса делятся на такие виды:
- леса с использованием клинового соединения;
- леса с соединением элементов по рамному принципу;
- леса с хомутовыми соединениями;
- леса с использованием штыревых соединений.
Данная таблица позволяет сложить наиболее полное представление о видах строительных лесов, их области применения и параметрах.
| Вид строительных лесов | Параметры | Область применения |
| Клиновые леса | Максимально возможная высота 100 м | Применяется при монтаже эстрад и сцен, при проведении наружных и внутренних строительных и отделочных работ, в судостроении при реставрации фасадов и выполнении кирпичной кладки |
| Рамные леса | Позволяют работать на высоте до 60 м | Их область применения ограничивается работами по отделке, реставрации или ремонту фасадов любых зданий |
| Строительные леса на штыревых соединениях | Могут монтироваться высотой до 100 м | Применяются при любых видах отелочных работ, при выполнении кирпичной кладки |
| Хомутовые леса | Неограниченной высоты | Подходят для ремонтных и реставрационных работ на объектах любой сложности и высотности, а также для зданий с наклонными основаниями |
Монтаж лесов (начало сборки)
Второй этап монтажа лесов
Третий этап сборки лесов
Четвёртый этап монтажа
Пятый этап монтажа
Шестой этап сборки
Завершающий этап сборки
Леса готовы
Строительные леса с соединением по клиновому принципу позволяют добиться довольно жёсткой пространственной конструкции. Клиновые соединения способствуют большой универсальности лесов. Они очень быстро собираются и также быстро демонтируются. Воздействие больших нагрузок леса стойко выдерживают благодаря высокой прочности и надёжности.
Строительные леса, собирающиеся на рамных соединениях, также отличаются быстротой монтажа и демонтажа. Жёсткость металлического каркаса таких лесов обеспечивается за счёт диагональных и горизонтальных связей, скрепляющих несущие вертикальные элементы конструкции. В отличие от других видов лесов рамные конструкции монтируются быстрее всего. Их устройство не требует специальных знаний от рабочих, поскольку за счёт дополнительных связей параметры каркаса жёстко фиксированы.
Самая большая прочность конструкций достигается у лесов со штыревыми соединениями. Такие строительные леса рассчитаны на нагрузку в 250 кг/м.кв. Именно предельно высокая прочность и способствует такой широкой области применения данного вида лесов.
Вся конструкция хомутовых лесов также состоит из связей, придающих дополнительную жёсткость конструкции. Но в отличие от рамных конструкций все элементы данного вида лесов соединяются при помощи хомутов. Такой вид соединения позволяет использовать хомутовые леса на объектах повышенной сложности.

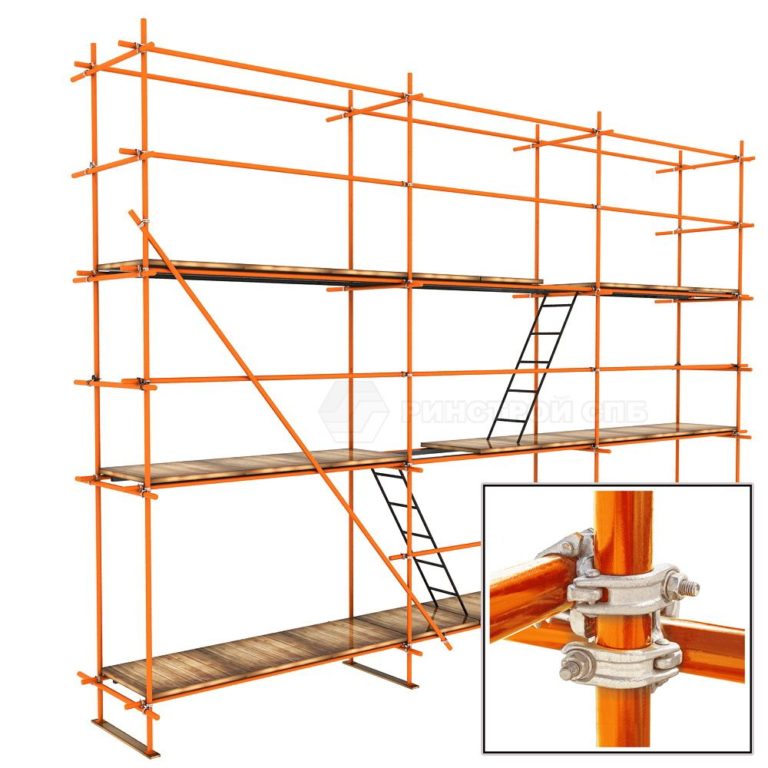

Леса с хомутовыми соединениями
На сколько лет рассчитаны металлические мостки
Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.
Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.
Чашечные системы и строительные вышки
Чашечная система получила свое название из-за непривычной формы гайки фиксирующего замка, имеющей форму чашки. Преимуществом схемы является возможность очень быстрого монтажа конструкции. Применяется для срочных работ, высотной сборки сцен или декораций в эстрадных и концертных выступлениях под открытым небом.

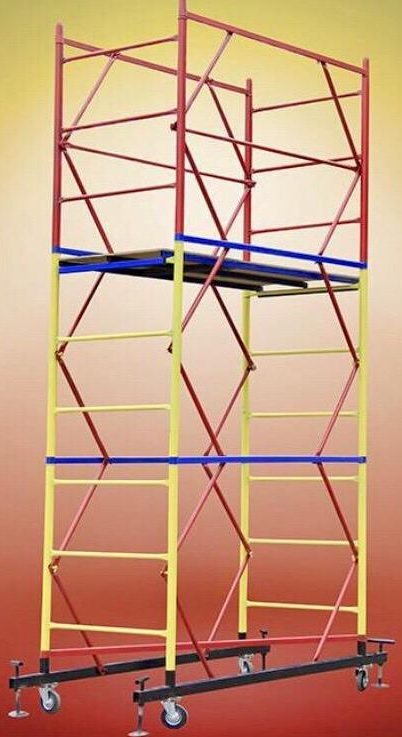

Строительная вышка-тур применяется для малоэтажных работ с фасадом здания, изобилующим большим количеством декора, выступов, башенок, балконов. Конструкция представляет собой рамную башню, опирающуюся на домкраты и колеса. Для установки к новому месту работы вышку необходимо снять с домкратных опор и с помощью цепной или тросовой лебедки перекатить по выровненной площадке на новую точку. Иногда такие вышки дополнительно оборудуются подъемными устройствами.

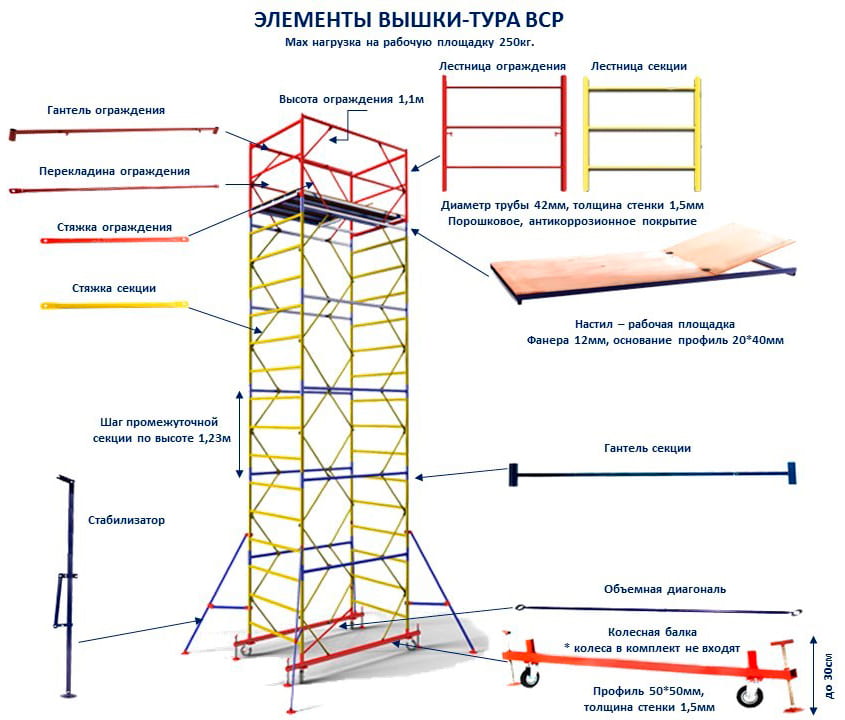

Описание конструкционных элементов
Монтируются леса из рам путем наращивания на требуемую высоту. Есть рамы, оборудованные лестницами, откуда поднимаются рабочие, есть рамы, в которых отсутствуют лестницы. На каждом рамном блоке есть замки, оборудованные специальными фиксаторами, при помощи которых делается крепление связей по диагонали и вертикали в шахматном порядке с внешней стороны. Замки для фиксации работают по принципу флажка – при установке необходимого элемента на место происходит падение замка, за счет чего происходит надежная фиксация связей. Крепеж рам с внутренней стороны – к зданию – делается связями только в расположении горизонтально, также в шахматном порядке. Так как соединение между рамными элементами должно быть жестким, то для этого применяют болты или штыри в положении вертикально. Для того чтобы смонтировать ярус на самом верху возможно использование рам, имеющих ограду 1,45 м.
При соединении лесов фермы жесткости монтируются при помощи рам, имеющих втулки в конструкции. На лесах каждый второй ряд оборудуется установкой ферм или ригелей, в количестве по 2 штуки поярусно (внешняя и внутренняя сторона). В двух последних ярусах ригели или фермы монтируются на всю длину лесов на каждом пролете.
Крепежное соединение лесов к фасадным стенам делается анкерными кронштейнами, регулировать которые можно по мере необходимости. Один вид такого кронштейна произведен из полосы стали, а второй вид – из трубы с наварным крюком и неповоротным хомутом. Крепежное соединение рамных лесов делается с одной стороны за счет анкерных элементов, встраиваемых в фасад, где производится ремонт, а другой стороной крепеж цепляется на рамные стойки. В качестве анкерных элементов используют специальные пробки и крюки, имеющие втулки.
Рамные пролеты, находящиеся в смежном состоянии, оборудуются щитами и настилами, выполненными из дерева или металла, имеющими люк, установка которых обязательно проводится над лестничным выходом. На последние ярусы обязательно производится укладка щитов, на последнем устанавливаются связи, как предохранительное ограждение в горизонтальном положении дополнительно.
Так как основой для строительных лесов является металл, то для того чтобы защитить рабочих от электрических разрядов молнии, обязательно должен быть произведен монтаж защиты от грозы – громоотвода.
Размеры трубчатых инвентарных лесов
Наиболее распространенным типом являются приспособления, основой для которых служат металлические трубы. Такой вариант является наиболее надежным, доступным и ремонтопригодным. Размеры трубчатых лесов обусловлены их конструкцией, которых существует несколько разновидностей.
Характеристики инвентарных высотных приспособлений рамного типа:
| Параметр/марка | ЛРСП-30 | ЛРСП-60 | ЛРСП-100 |
| Диаметр трубы, мм | 42 | 42 | 48 |
| Толщина стенки трубы, мм | 1,5 | 2 | 3 |
| Максимальная высота, м | 30 | 60 | 40 |
| Подъем секции, м | 2 | 2 | 2 |
| Длина секции, м | 2 | 2 или 3 | 2 или 3 |
| Ширина прохода, м | 0,976 | 0,976 | 0,976 |

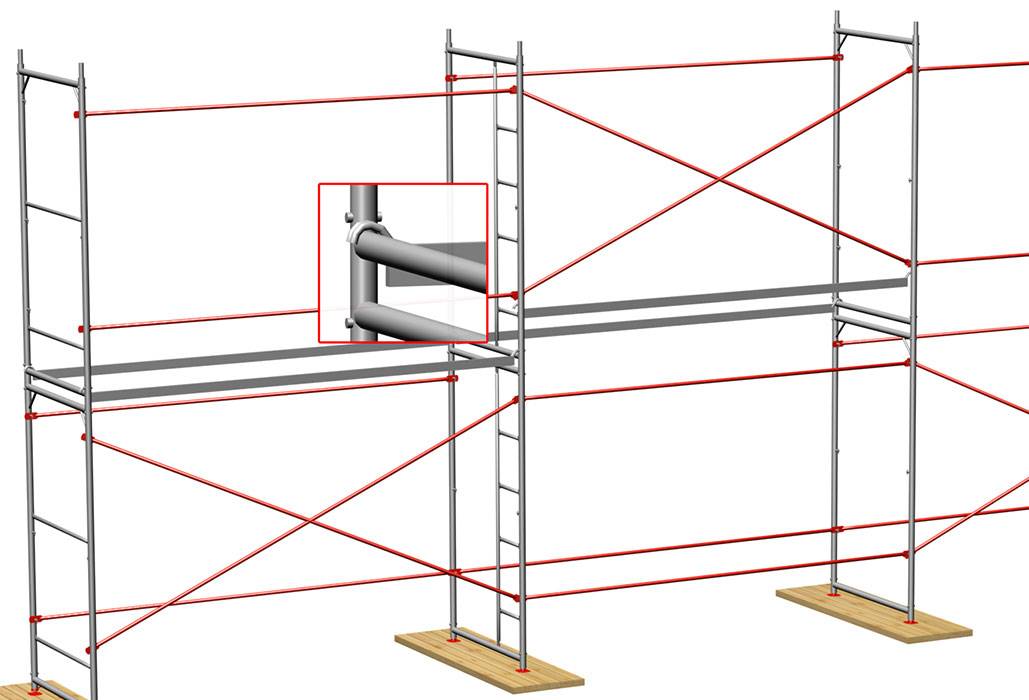

Схема рамных строительных лесов
Штыревые сооружения имеют свои параметры:
| Параметр/марка | ЛШ-50 | ЛСПШ-2000 | Э-507 |
| Диаметр трубы, мм | 48 | 48 | 57 |
| Максимальная высота, м | 50 | 40 | 60 |
| Подъем секции, м | 2 | 2 | 2 |
| Длина секции, м | 1,5 | 2,5 | 2 |
| Ширина прохода, м | 1 | 1,6 | 1,6 |
Штыревые леса
Размеры инвентарные строительных сооружений:
| Параметр/марка | Атлант | Радиан | ВМА 700 П/4 |
| Диаметр трубы, мм | сталь 42 | сталь 42 | алюминий/- |
| Высота вышки, м | 4,2 | 5 | 3,1 |
| Рабочая высота | 5,2 | 5,8 | 4,1 |
| Размер площадки, м | 2х2 | 2х0,8 | 2х0,7 |
| Размер секции | 1х2 | 1,2х0,9 | 2х0,7 |

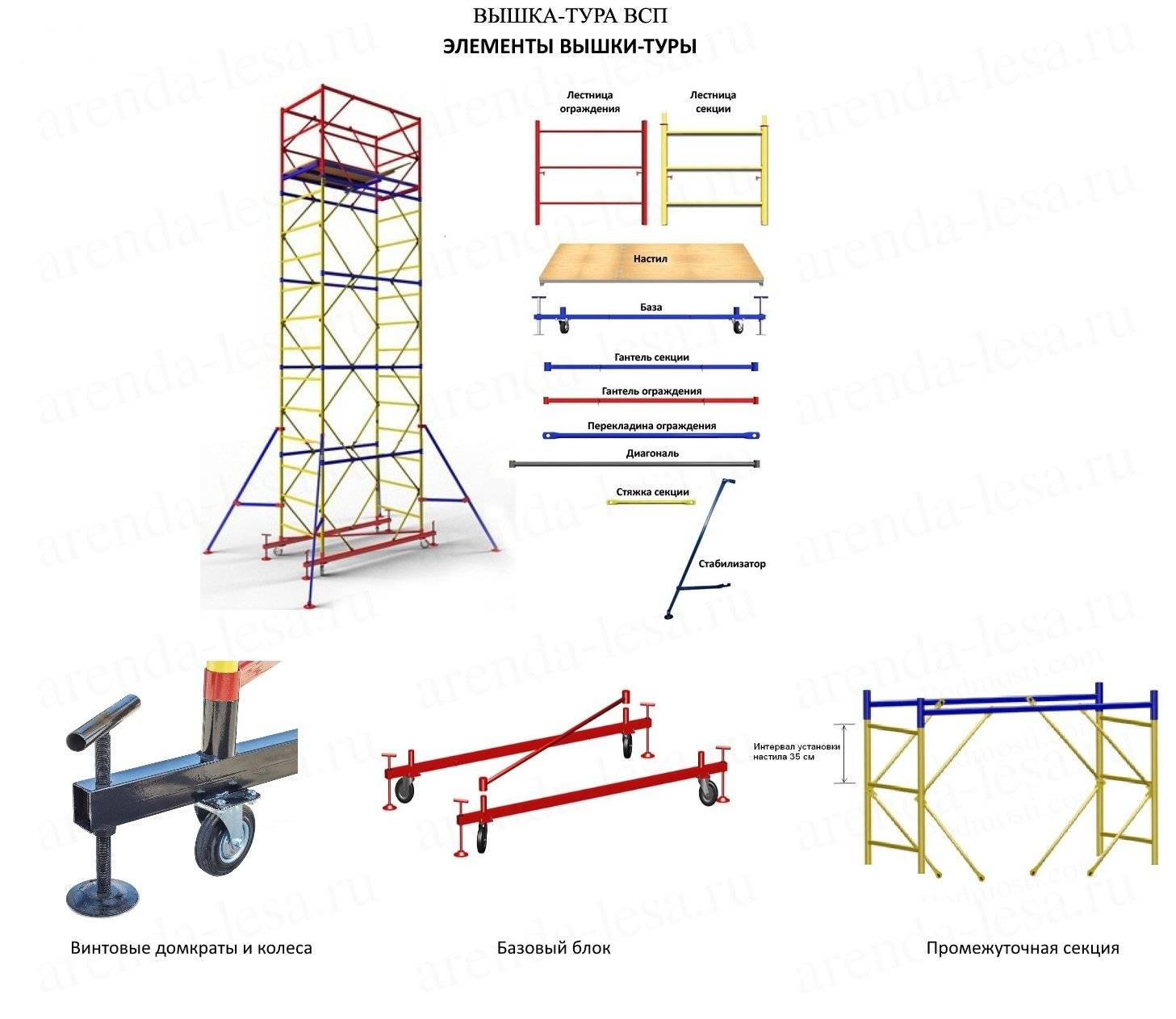

Элементы лесов
