Шумопоглощающая канализация – гарант комфорта и тишины в доме

Мероприятия по снижению уровня шума

Все нижеперечисленные мероприятия направлены на снижение уровня шума, возникающего от передачи колебаний от перекрытий к трубе.

подойдуттем,кто еще не выполнил замену старого водопровода

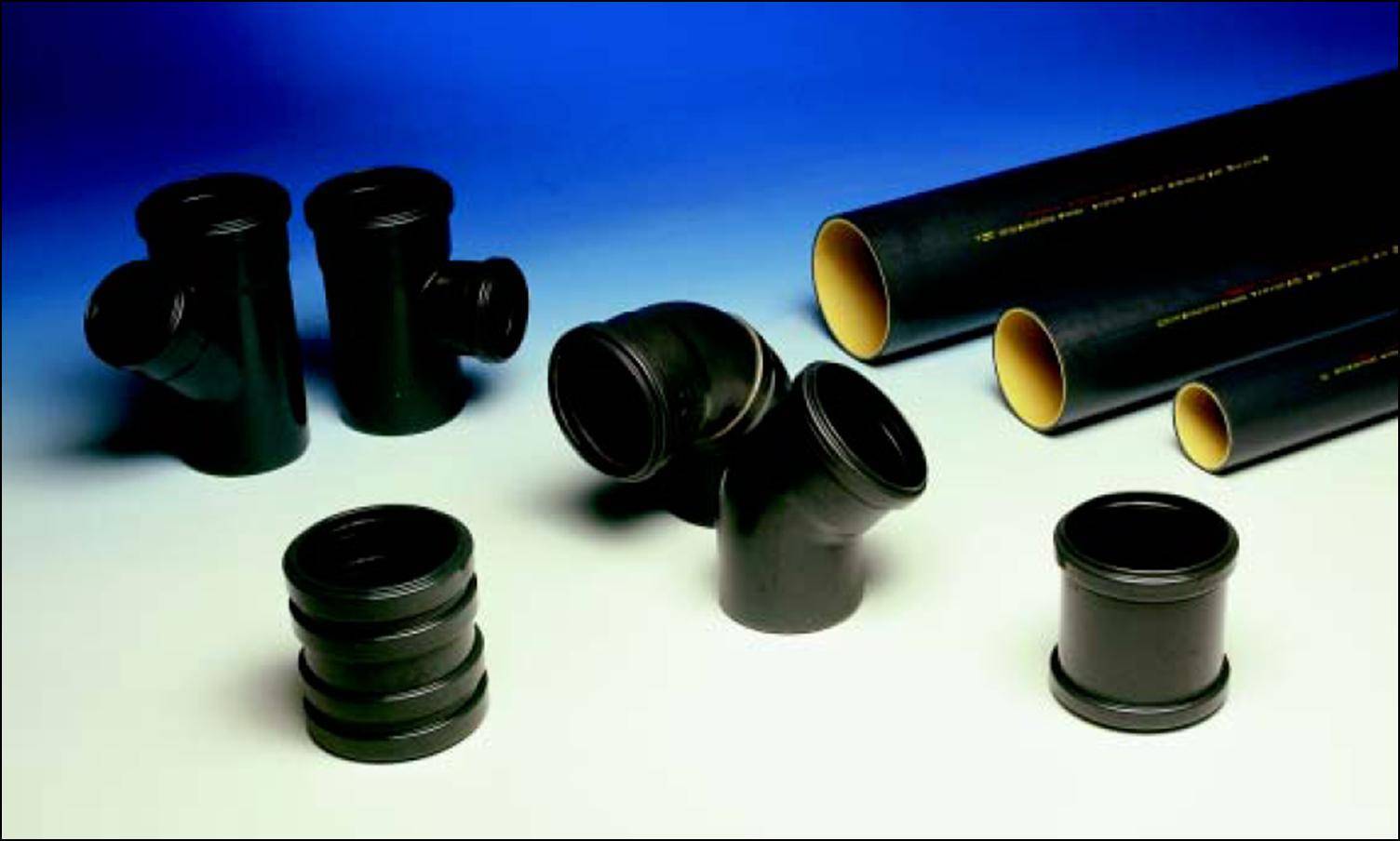

Использование «тихих» труб

На данный момент некоторые производители пластиковых труб производят специальную их разновидность под названием «бесшумные трубы».

из полипропиленас некоторыми отличиями

• во-первых, стенки такой трубы имеют большую толщину;
• во-вторых, отличается структура материала;
• в-третьих, труба является многослойной.

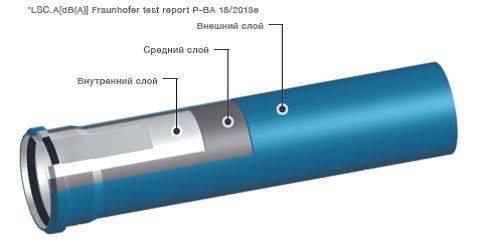

Наружная поверхность тихих труб изготовлена из прочного и устойчивого к механическим повреждениям полипропилена. Внутренняя поверхность также изготовлена из этого материала и является идеально гладкой и износостойкой. Главная особенность трубы – ее «начинка». Между наружной и внутренней стенкой проложен слой пластика, в состав которого входят частички различных минеральных порошков. Такой состав обладает повышенными звукоизоляционными свойствами.

Отличить тихие трубы от обычных очень просто – они имеют белый цвет и маркировку в виде двух продольных полосок красного и зеленого или желтого цвета. Специалисты отмечают, что они действительно снижают уровень шума практически до нуля. Но при этом обладают и недостатками:

• Имеют высокую стоимость;
• Обеспечивают менее длительный срок эксплуатации – около 20 лет.

Частичная замена стояка

Если ваши старые трубы изготовлены из чугуна, можно выполнить частичную замену.

• Прежде, чем приступать к демонтажу чугунного стояка, что подразумевает разбивание бетонных перекрытий для извлечения сердцевин, выполните их визуальный осмотр;
• Если на крестовинах не обнаружено дефектов типа трещин, и стояк в этом месте всегда был герметичным, можно выполнить частичную замену с сохранением этих элементов;
• Для этого вырезают основную часть трубы и оставляют расстояние до верхней и нижней крестовины, что позволит выполнить соединение чугунных элементов с пластиковой трубой;
• Оценивается состояние внутренней поверхности чугунных труб. Необходимо удалить образовавшийся за время эксплуатации слой налета. Это можно сделать механическим способом, либо с применением различных химических препаратов типа «Крот». Жидкость необходимо аккуратно нанести на поверхность и оставить на ночь, после чего легче будет убрать окаменевший налет. Полностью очищать внутреннюю поверхность труб нет необходимости. Главное, обеспечить просвет.

У такого метода есть сразу несколько преимуществ:

• Вы исключаете возможность образования самого вредного вида шума – структурного, так как чугунные крестовины, проходящие сквозь бетонные перекрытия, могут гасить вибрации;
• Потребуется меньше материалов для выполнения работ, что приведет к меньшим затратам;
• Нет необходимости демонтировать часть бетонного перекрытия для извлечения крестовин. За такой вид работ некоторые бригады требуют дополнительную оплату;
• Так как длина участка пластиковой трубы не будет превышать 2-3 м, звуки в ней будут значительно тише, чем если бы вы меняли стояк полностью совместно с соседями снизу и сверху, а труба при этом была цельной.

недостатокгипсокартонным коробом

Установка фиксирующих колец и демпфирующих прокладок

Это дополнительное мероприятие, которое можно произвести как при уже готовом водопроводе, так и непосредственно в момент замены.

• Если производится замена стояка полностью, проконтролируйте, чтобы работники изолировали трубу в месте, где она проходит сквозь перекрытия. Обычно для этих целей используют специальную гильзу с пенополиуретановым наполнением;

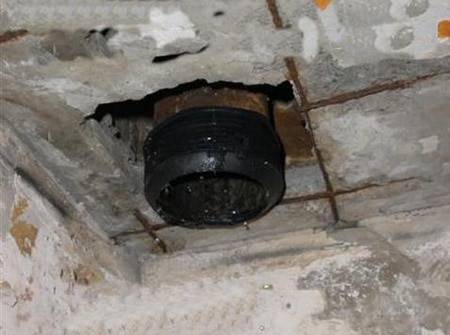

• Если стояк уже смонтирован, но вокруг места прохождения остался зазор в перекрытиях, можно установить прокладку самостоятельного. Для этого потребуется купить отрезок трубы большего диаметра, чем у стояка, отрезать два фрагмента необходимой длины, распилить получившийся стакан вдоль и закрепить вокруг трубы. Соединить две половинки можно строительным скотчем или специальной шумоизоляционной лентой. Зазор между трубой и стаканом нужно заполнить наполнителем из пенополиуретана;
• Чтобы обеспечить неподвижность трубы и максимально снизить колебания, передающиеся от стен к трубе, для ее фиксации лучше использовать специальные хомуты с резиновой прослойкой. Их называют демпфирующими. Если у вас уже куплены обычные хомуты, можете доработать их самостоятельно. Для этого достаточно закрепить на внутренней поверхности кольца отрезок резинового уплотнителя, пористой резины или лоскут резины от старой покрышки.

Допустимый уровень шума от канализации

Комплексный подход к защите от шума, примененный в системе шумопоглощающей канализации,  снижает распространение звука и по воздуху, и по строительным конструкциям здания. В результате ее свойства не только соответствуют самым строгим мировым нормативам, но и превосходят их.

Сергей Булкин

В немецком нормативе VDI 4100 (в России он носит рекомендательный характер, но признается специалистами) предельно допустимый уровень шума для квартир в многоквартирных зданиях установлен в следующем диапазоне:

• первая ступень I 30 дБ (A).
• вторая ступень II 30 дБ (A).
• третья ступень III 25 дБ (A).

Рассматриваемая система шумопоглощаения на 60% превосходит самые строгие немецкие нормативы.

Это подтверждают исследования, проведенные Институтом строительной физики им. Фраунгофера в Штутгарте.  Даже при максимальном объемном расходе жидкости 4 л/с (соответствует 12­13 квартирам) уровень шума оказывается ниже предельно допустимого уровня, установленного нормативом VDI 4100.

Бесшумная канализация — как организовать

Раньше было меньше шума, скажете вы. Но ведь раньше и трубы были гораздо моложе. Многие старые квартиры, которые строились ещё до начала этого века, имеют стальные канализационные системы или чугунные. Преимущества их в большом весе и устойчивости к коррозии, отсутствие вибрации, и хорошей шумоизоляции благодаря толстым стенкам.

Но время идёт, материал изнашивается, чугунные трубы забиваются изнутри. Системы начинают ржаветь и давать трещины, дают знать о себе мелкие дефекты, которые 20 или 30 лет назад были допущены при неправильном монтаже. Результат старения — появляется шум в системе. И выход тут один — систему нужно менять.

Можно не принимать радикальных решений и оставить всё как было. Трубы плотно закрываются изоляционным материалом и это несколько помогает. Эстетический вопрос остается нерешенным, но шума будет меньше. Об эффективности этих мер также можно спорить. Это временное решение, которые не решит, а только оттянет эту проблему. В замене нуждаются также крепежные элементы, которые считаются источниками шума (если были установлены неправильно).

Причины которые влияют на возникновение шума

Из исходит неприятный звук — это связано с неправильным монтажом или поломками в канализационной трубе. К причинам неприятных звуков в квартире относят:

• Неправильно проведенный расчет;
• Если в проекте предусматривалось прохождение одного количества отходов, а в действительности через сеть проводится в 2 раза больше, это будет создавать неприятный шум;
• Утечки. Это один из вариантов возможных поломок, в результате которых происходит выход воды через систему;
• Дефекты труб или засорения;
• Плохой крепёж или неправильная его установка во время монтажа трубопровода.

Предусмотреть оптимальный уровень шумоизоляции нужно во время монтажа системы. Это производится на этапе составления проекта и заключается в использовании предназначенных для системы крепежа и соединений. Из-за неправильной эксплуатации также возможен шум в пластиковой основе.

Нередко в стояке слышен шум от наполнения емкости водой, от спускания отходов, вибрации и колебаний

Должное внимание нужно уделить защите системы особыми материалами. Места, где будут соединяться трубы, надёжно утепляют. Это изолирует звук

Это изолирует звук.

Что касается шума воды, его убирают с помощью особых хомутов. Проводить монтаж своими силами не рекомендуется

Тут важно правильно всё рассчитать и при монтаже хорошо закрепить уплотнительное кольцо

Почему возникает шум в канализационной системе

Нежелательные раздражающие шумы и другие посторонние звуки в канализационной системе могут исходить от стояка. Сточные воды, которые поступают в него из сантехнических приборов и текут в выгребную яму, создают весьма неприятный, громкий раздражающий звук. Иногда шум канализации более интенсивный, нежели гул грузовика за открытым окном.

Шум в канализационной трубе будет более громкий, если квартира находится на нижних этажах многоэтажного дома. Как объяснить эту закономерность? Дело в том, что причиной образования звука в канализационной трубе чаще всего выступает столкновение водных потоков:

• капли воды сталкиваются со стыками;
• вода взаимодействует со стенками трубы;
• капли бьются друг об друга;
• водные потоки взаимодействуют с воздухом, который находится в канализационной трубе.

Разделяют несколько типом шума, который образовывается в результате прохождения сточных вод через канализационную трубу.

Подготовка к шумоизоляции труб

• Ударный звук возникает, когда водный поток ударяется об стенки канализационной трубы. Он присутствует почти везде и всегда. Избавиться от него полностью невозможно, но можно попытаться ослабить его интенсивность при помощи звукоизоляционных материалов.
• Воздушный шум образовывается в результате взаимодействия водного потока и потоком воздуха. Он может быть выразительным или едва слышным.
• Структурный шум возникает, если в процессе проведения монтажных работ по установке канализационной системы были допущены ошибки, из-за которых элементы канализационной системы колеблются.

В любом случае ситуацию можно исправить и вернуть себе комфорт и уют пребывания в доме. Чтобы сделать это, достаточно приложить свои усилия и качественно выполнить шумоизоляцию канализационной системы.

Ошибки проектирования шумоизоляции

Основными причинами появления шумов являются ошибки, допущенные при проектировании или реконструкции системы воздуховодов. Они влекут за собой несостоятельность шумоизоляции, которая не способна избавить от повышенного уровня гула от неправильно установленного оборудования. Кроме того, при создании проекта монтаж шумоизоляции зачастую не рассматривается вообще, чему имеются свои причины:

• сложно заранее предусмотреть появление шумов и их природу
• необходимость экономить средства, заставляющая сокращать или вовсе игнорировать некоторые позиции

Немалую долю проблем привносят реконструкции и перестройки имеющихся зданий. Системы вентиляции, установленные в них, оказываются разделены на части или частично демонтированы, вследствие чего проектный режим их работы полностью изменяется. Появляются резкие изменения направления, переходы каналов с одного сечения на другое, меняется их форма. Устанавливаются различные элементы отделки, фальшпотолки и прочие естественные резонаторы, способные многократно усилить шум, до этого малозаметный.

Нередко предпринимаются попытки снизить уровень звуков путем изменения режима вентиляции. Снижается скорость потока (этот фактор является первостепенной причиной возникновения шума), отключаются или перекрываются некоторые ответвления системы. Все эти меры приводят лишь к недостаточной вентиляции и преждевременному выходу системы каналов из строя. В них скапливается пыль и влага, появляется плесень, заводятся грызуны и т. д.

Нередко вопрос можно решить только демонтажом имеющихся воздуховодов и установкой новых, большего размера. Это затратно, но других вариантов решения вопроса может не быть.

Допустимый уровень шума от канализации

Комплексный подход к защите от шума, примененный в системе шумопоглощающей канализации,  снижает распространение звука и по воздуху, и по строительным конструкциям здания. В результате ее свойства не только соответствуют самым строгим мировым нормативам, но и превосходят их.

Сергей Булкин

В немецком нормативе VDI 4100 (в России он носит рекомендательный характер, но признается специалистами) предельно допустимый уровень шума для квартир в многоквартирных зданиях установлен в следующем диапазоне:

• первая ступень I 30 дБ (A).
• вторая ступень II 30 дБ (A).
• третья ступень III 25 дБ (A).

Рассматриваемая система шумопоглощаения на 60% превосходит самые строгие немецкие нормативы.

Это подтверждают исследования, проведенные Институтом строительной физики им. Фраунгофера в Штутгарте.  Даже при максимальном объемном расходе жидкости 4 л/с (соответствует 12­13 квартирам) уровень шума оказывается ниже предельно допустимого уровня, установленного нормативом VDI 4100.

Принципы обустройства малошумной системы

Конечно же, бесшумная бытовая канализация не становится таковой только лишь по причине замены обычных магистральных линий на линии из бесшумных труб. Этот вариант – один из нескольких, что могут использоваться для борьбы с нежелательными звуками.

Если изолировать стандартный канализационный трубопровод звукопоглощающим материалом и заменить жёсткие опоры крепежом с мягкой вставкой, уже можно получить хороший результат.

Учитывая, что уже существующую канализацию полностью переделать сложно и дорого, разумно ограничиться созданием изолирующих коробов. В сочетании с изоляционным материалом такой подход даст удвоенный эффект.

Насадная канализационная муфта применяется для соединения двух пластиковых труб по принципу безраструбной схемы. Конструктивно насадная муфта выполнена с учётом компенсации сдвигов от теплового расширения

Если же устраивается канализация с нуля, в этом случае стоит внимательным образом подойти к процедуре монтажа. Правильный монтаж, работа с фасонными элементами – эти критерии также дают хороший эффект тишины в процессе будущей эксплуатации системы.

Вариант #1: безраструбное соединение

Например, соединять безраструбные трубы между собой рекомендуется так:

1. Обрезанные торцы полипропиленовых труб (угол реза 90º) выровнять, очистить от заусенцев.
2. Использовать в качестве фасонной детали канализационную насадную муфту.
3. Извлечь из внутренней части насадной муфты уплотнительные манжеты и надеть их на патрубки труб.
4. Поверх уплотнительных манжет нанести смазку на водной основе.
5. Вставить патрубки (применив некоторое усилие) внутрь насадной муфты до упора.

По такому же принципу выполняется раструбное соединение труб, соединение с тройниками и угловыми фасонными деталями. При этом в большинстве случаев раструбного монтажа учитывают создание компенсаторов теплового расширения.

Вариант #2: раструбное соединение

Соединения труб и фитингов, исполняемые без применения насадной муфты, устраиваемые на участке трубопровода до 3 метров длины (горизонтальный участок), требуют компенсации тепловых расширений.

То есть при монтаже обязательна обратная выемка трубы на 10 мм после её вставки в раструб до упора. Эффект теплового расширения допускается не учитывать только в схемах раструбных соединений между фитингами.

Фрагмент схемы канализационного стояка, на линии которого применяется раструбное соединение. Показано стандартное расположение крепёжных хомутов (жёсткой и плавающей фиксации). При таком расположении крепежа достигаются оптимальные характеристики по шумам

Методика создания раструбного соединения:

1. Очистить от загрязнений патрубок, внутреннюю часть раструба, область уплотнительного кольца.
2. Убедиться, что посадка уплотнительного кольца раструба соответствует монтажным требованиям (нет скручивания, повреждений, вмятин).
3. Обработать смазкой на водной основе патрубок трубы.
4. Вставить патрубок до упора в раструб и затем выдвинуть назад на 10 мм.
5. Установить рядом с местом соединения крепёжный хомут.

Отдельно стоит рассмотреть методику крепления бесшумных канализационных труб (например, марки Skolan). Здесь прокладку трубопроводов требует выполнять таким образом, чтобы исключить физические напряжения и возможность линейного расширения.

Крепить популярные сейчас полимерные канализационные трубы можно стандартными хомутами, но под обручем хомута обязательно следует использовать подкладки на основе профильной резины.

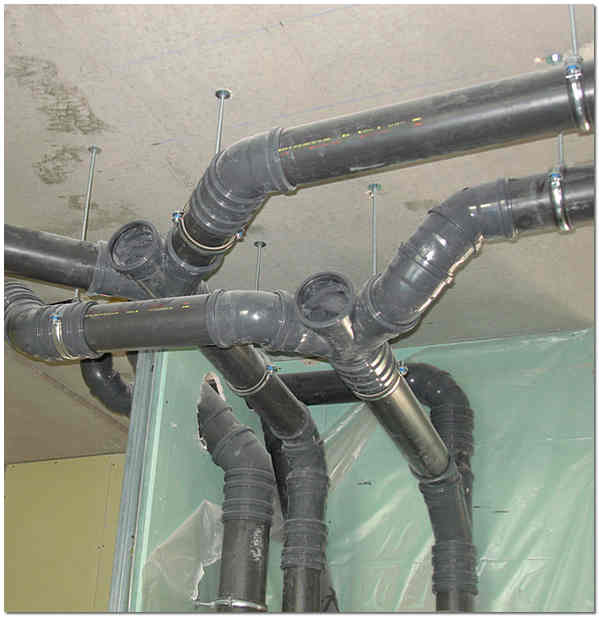

Фрагмент схемы канализационного стояка, показывающий, каким образом располагаются крепёжные хомуты (скользящей и неподвижной фиксации) на участке трубы без фитингов

Рекомендуемые принципы монтажа хомутов:

1. На горизонтальной линии расстояние между хомутами равно 10 размерам диаметра трубы.
2. На вертикальной линии расстояние между хомутами не более 2 метров.
3. На стояках обязательный монтаж жёсткого и плавающего крепления хомутами.
4. Жесткие крепления на безраструбных трубах устраиваются над фитингом в области нижнего патрубка.
5. Плавающее крепление хомутом обеспечивается путём неполной затяжки стягивающих винтов.
6. Плавающее крепление устраивается рядом с жёстким крепежом на стороне вставленного в раструб патрубка.

При условии следования отмеченным принципам при монтаже канализационной системы, реально получить допустимые шумовые характеристики бытовой канализации на уровне 12-20 дБ.

Устройство подавления шума в квартире Sono

Эту систему разработал австрийский промышленный дизайнер Рудольф Стефанич. В основе принципа работы Sono лежит таже технология, которая используется в наушниках. Это маленькое устройство крепится с помощью особых присосок на окно и поглощает большую часть посторонних звуков, доносящихся с улицы.

Комплект устройства состоит из микрофона, динамика и встроенного процессора. Прижатый к стеклу динамик использует его в качестве резонатора и воспроизводит звуки в противофазе.

Зачем это нужно? Очень просто. Можно, к примеру, заблокировать шум автомобилей и коммунальной техники, но настроить прибор на пропуск звуков щебетания птиц и шелеста листвы.

Помимо этого, система Sono сможет сама воспроизводить разнообразные приятные звуки: пение китов, шелест леса, шум прибоя и тому подобное.

В 2013 году этот концептуальный проект пробился в финал на конкурсе James Dyson Award. К сожалению, купить это устройство сейчас невозможно, так как Sono пока существует только в качестве прототипа.

В данный момент автор системы ищет инвесторов для запуска устройства в массовоепроизводство.

Цивилизация пришла — появилась бесшумная канализационная система

Главным правилом качественной канализации есть бесшумность. Она не должна быть слышимой для жильцов и это возможно благодаря таким условиям:

Покупая трубы, смотрите на бесшумные модели, что имеют нужную толщину стенок;
Материал, из которого изготовлена основа для труб, должен содержать особые минеральные элементы, увеличивающие молекулярный вес системы;
Внимание уделяется фасонным деталям, которые правильно соединяются и фиксируются силиконом;
Шумопоглощающие хомуты. Для крепления нужно купить хомуты с поглощением шума, которые располагаются на должном расстоянии;
Монтаж при помощи жестких креплений и уплотнителей.. Действенным из рассмотренных вариантов есть покупка бесшумных труб и необходимых аксессуаров

В таком случае устранения шума удастся достичь в 90%. Одним из немногих недостатков бесшумной системы — дорогая цена. Такие трубы стоят больше чем обычные изделия. Отличие бесшумной канализации бросается в глаза даже человеку, не имеющему отношения к этим системам:

Действенным из рассмотренных вариантов есть покупка бесшумных труб и необходимых аксессуаров. В таком случае устранения шума удастся достичь в 90%. Одним из немногих недостатков бесшумной системы — дорогая цена. Такие трубы стоят больше чем обычные изделия. Отличие бесшумной канализации бросается в глаза даже человеку, не имеющему отношения к этим системам:

• Имеют уплотненные стенки и внешне намного толще и шире обычных аналогов;
• Большая износоустойчивость зависит от назначения и выбранного производителя;
• Срок службы у них 50 лет и больше;
• Уровень шума в системе не превысит порога слышимости;
• Маленький вес, который позволяет легко монтировать систему даже на большой высоте;
• Нарезка может проводиться обычным инструментом на месте непосредственного монтажа;
• Эстетика. Реализуются в разных цветах, отличаются необычным дизайном (полосок или нанесённые производителем маркировки).

Как лучше подобрать бесшумную канализацию

Правильно сделать выбор не так легко как кажется. Практический опыт в этом вопросе никто не отменял.

Немецкая компания Magnaplast(сайт) 25 лет работает в производстве подобных систем из полипропилена и ПВХ. Надежный европейский производитель, который имеет собственные мощности и реализует качественное сырье. Немцы производят контроль качества и гарантируют, что их системы по праву занимают лидерские позиции на европейском рынке.

GF Hakan plastik. Сертифицированные трубы которые продаются в 70 странах мира. Производитель сам разрабатывает и изготавливает системы для трубопроводов из всевозможных материалов. Применяют для монтажа канализации.

Fv-plast. Чешский производитель, который предлагает комплектующие для систем водоснабжения. Продукция отвечает критериям качества. Основа из особого полиэтилена вспененного полистирола.

Для монтажа малошумных канализационных систем следите за такими деталями:

• Во время планировки системы избегать лишних поворотов труб и изгибов. Это прямо отражается на уровне сопротивления воды и степени шума точка;
• Для эксплуатации нужно покупать продукцию одного бренда. Это касается самих труб, направляющих, крепежных элементов;
• Если проводится монтаж труб большого диаметра не заменяйте их на аналоги меньшие по размеру. Это отразится на появлении нежелательных звуков;
• Правильно выбирайте уклон. Нельзя пренебрегать правилами, нормами, стандартными. Это также отразится на шумопоглощении;
• При горизонтальном расположении трубы надо надежно зафиксировать ее при помощи хомутов и клипс;
• Крепление должны монтироваться через 3-4 метра. Если этот принцип не будет придержи при эксплуатации могут возникнуть провисания системы.
