Требования безопасности и преимущества наружной проводки в квартире

Техника проводки спиннингом

Скорость проводки

По скорости подмотки для основной группы приманок можно упрощенно выделить три варианта – медленную, среднюю и быструю проводку. Правда, иногда – например, при верховой ловле жереха на девон – может применяться и очень быстрая проводка. Или наоборот – как при ловле на мушку с подгруженным поплавком – самая медленная.

Ясно, что быстрая проводка соблазнит только активную рыбу, средняя – возбудит еще и «обычную» рыбу, а вот медленно проводимая приманка, возможно, раздразнит дополнительно даже слегка ленивых хищников. Соответственно нужной скорости проводки выбирается и сама приманка.

Остается напомнить, что понятие «скорость» относится не только к равномерной проводке, но и ко всем остальным. Ведь даже на «ступеньке» нужным движением удилища можно поднимать приманку быстрее или медленнее, а выбором веса и формы грузила легко изменять и скорость ее падения.

Направление проводки

Нередко при выборе направления заброса и проводки приходится учитывать некоторые внешние факторы, так или иначе влияющие на результативность нашей ловли.

Например, при наличии течения возможны такие варианты: ловля по течению, поперек течения, по «дуге» или вниз по течению. Согласитесь, здесь мы должны учитывать и игру приманки, и ориентировку рыбы, и ее предпочтительное направление атаки, и условия проводки, и варианты вываживания.

На мелководье особенно важно оптимальное направление проводки относительно яркого солнца. Как показывает практика, бросать лучше всего «на солнце» и в стороны – тогда проводка идет «от солнца», и хищнику проще всего обнаружить и атаковать нашу приманку

В противном случае можно просто не дождаться поклевки, ведь в определенном секторе солнце просто слепит рыбу. Кстати, и нас тоже – поэтому здесь особенно помогут поляризационные очки. В них и глаза устают меньше, и ближняя подводная картина видится лучше.

Часто приходится выбирать и удобное направление проводки относительно ветра. Ведь сильный боковой ветер сводит «на нет» все наши усилия, не позволяя ни нормально забросить и провести приманку, ни почувствовать поклевку. В таких случаях нужно просто поискать другое место.

Правила открытого монтажа кабеля

Нормы крепления кабеля при открытом монтаже.

1. Электропроводка не должна проходить под трубами, на которых может возникать конденсат.
2. Электропроводка должна проходить как можно дальше от источников тепла.
3. Используйте только кабель (гибкий, жесткий или экранированный) там, где это требуется по нормам, а не провод. Кабель можно прокладывать и в сантехнических пустотах. Установка каких-либо соединительных коробок в этом случае запрещена, за исключением тех случаев, когда вы можете обеспечить доступ в данные сантехнические пустоты.
4. Соединение жил кабеля должно быть сделано только в специально предусмотренных для этого распредкоробках, к крышке которых должен постоянно иметься доступ. Во влажных помещениях герметичность крышек распредкоробок должна быть обеспечена с помощью прокладок.
5. Кабель должен сохранять свою защитную оболочку на всем протяжении линии до входа в электроустановочное устройство (розетку, выключатель и т. д).
6. Крепление кабеля лучше всего осуществлять пластмассовыми скобами. Они подбираются в соответствии с диаметром кабеля. Крепления должны находиться на достаточно близком расстоянии друг от друга. Это нужно для того, чтобы кабель не провисал под своим собственным весом. Точки крепления должны быть размещены по обе стороны от кабеля при изменении его направления, а также рядом со входом в электроустановочные изделия. При горизонтальной прокладке расстояние между двумя скобами не должно превышать 0,4 м для небронированного кабеля и 0,75 м для бронированного. При вертикальной прокладке кабеля расстояние между скобами может достигать 1 м. Если вы при монтаже используете обыкновенные провода с защитной оболочкой, то допустимое максимальное расстояние между скобами должно составлять по горизонтали 25 см, а по вертикали 30-40 см. Последняя скоба перед электроустановочным изделием должна стоять не более 10 см от него. При сгибе провода радиус изгиба должен быть не менее 8 см.
7. При любом пересечении (или даже прохождении рядом) с другими (неэлектрическими) трубами всегда следует соблюдать расстояние между ними 3 см.
8. При прокладке кабеля через стену всегда старайтесь его защитить на данном отрезке изоляционной трубой.

Схема проведения кабеля через стену.

При открытом монтаже кабель обычно прокладывают над плинтусом, в углах помещения или по линиям пересечения стен и потолка.

Кабель должен быть абсолютно ровным и не должен коробиться.

При наличии подвесных потолков кабель должен крепиться к стенам помещения. Если кабелей много, можно предусмотреть каналы для их пропуска. Недопустимо размещать кабель просто на подвесном потолке. Соединительные и ответвительные коробки должны устанавливаться так, чтобы к ним был обеспечен доступ.

Как и при других способах прокладки электропроводки, здесь также существуют свои достоинства и недостатки.

Монтаж в стиле ретро

Исторически сложилось, что не слишком надежно изолированные провода протягивались по стенам на фаянсовых изоляторах. Расстояние от стены до провода составляло не менее 2 см.

Обычный изолятор представляет собой трехсантиметровую «гирьку» со сквозным каналом под тонкий гвоздь. Изолятор прибивается к стене или потолку, и на его тонкую «шейку» крепится провод.

В качестве материала для крепления берется толстая хлопчатобумажная бечева или тонкая медная проволока. Стандартное расстояние между изоляторами – 0,5 м.

Провода для ретро-проводки выбираются также «под старину»: медная жила упакована в резиновую изоляцию и белую хлопчатобумажную пряжу, пропитанную противогнилостным составом (марка ПР).

Для розеточных линий используется «трехжильный» провод, вручную свитый из трех одножильных (фаза, «ноль» и защитный провод). Для осветительной проводки можно использовать два провода если светильники не металлические. Производство этих проводов ограничено, так как преимущество отдается полимерной изоляции.

Закрытый монтаж электропроводки этапы работ

Суть данного метода следующая. Для прокладки кабеля необходимо оборудовать специальные канавки, называемые штробами. Стены штробят, пользуясь перфоратором и штроборезом. Вместо последнего можно воспользоваться болгаркой с алмазным диском. На стенах прочерчиваются парные линии (по местам будущего расположения кабелей), дорожки между этими чертами пропиливаются болгаркой и выдалбливаются при помощи перфоратора, таким образом осуществляется подготовка пазов для проводов.

Когда штроба готова, в нее укладывают провод, затем, разумеется, следует шпаклевка данного участка стены. Иногда для надежности перед укладкой в штробу кабель дополнительно защищают гофрой.

Монтаж

Если дом или квартира только что отстроены и стены предполагается штукатурить, то целесообразно крепить к ним провода при помощи строительного алебастра. Правда, только в том случае, если вы уверены, что слой штукатурки покроет проводники, то есть его толщина будет не меньше 1 см. В остальных случаях придётся для укладки проводов делать штробы. Существует и другой способ крепления проводов на стене или в штробе, например, при помощи дюбель-скобы.

Установка подрозетников

Штробление стен, укладка проводов

Для прокладки штроб можно воспользоваться зубилом и молотком, но работать таким инструментом трудно. Гораздо легче штробить при помощи перфоратора и обычной «болгарки».

В стене по ходу будущей электропроводки делают два параллельных реза, а затем промежуток между ними выбивают перфоратором с насадкой-зубилом. Ширина штробы зависит от количества проводов, которые будут лежать в ней. Глубина же штробы должна быть достаточной для того, чтобы провода можно было «утопить» в ней и закрыть штукатуркой.

Закрепление провода в штробе при помощи дюбель-скобы

Закрепление провода алебстровыми нашлёпками

Монтаж электрических точек

При скрытой проводке розетки, выключатели и распаечные коробки обычно прячут в толще стены, для чего в стенах необходимо вырезать отверстия. Здесь поможет специальная насадка на перфоратор — алмазная коронка диаметром 70 мм.

Для коробок большего диаметра или квадратной формы отверстия делают при помощи «болгарки» и перфоратора. Установочная коробка под розетку или выключатель крепится в отверстии при помощи обычного штукатурного раствора или алебастра. Очищенные от пыли стенки отверстия обрабатывают грунтовкой, затем шпателем внутрь вносят немного готовой смеси и коробку просто вдавливают в него.

После укладки провода штробу заделывают алебастром или строительным раствором

Прокладка скрытой проводки в полу

Выполнять этот вид монтажа можно, если предполагается заливка цементной стяжки. Как правило, толщина её — 4-5 см и этого вполне достаточно, чтобы спрятать в полу проводку. Для таких работ существует специальная защитная оболочка для проводки, изготовленная из полиэтилена низкого давления (её часто называют трубой ПНД). Чаще всего так ведут силовые кабели, поскольку розетки сейчас принято монтировать у пола. Кабель протягивают сквозь трубу, которую крепят к полу. В стенах, в местах выхода проводки к электрическим точкам, пробивают штробы, которые затем заштукатуривают.

Укладка проводов в трубах под стяжку

Прокладка проводов освещения

Осветительные провода можно прокладывать по потолку. Легче всего это сделать, если потолок будет облицован листовым материалом.Но есть возможность скрыто проложить провода освещения по потолку и в том случае, если такой облицовки не планируется. Дело в том, что в потолочных плитах перекрытия есть полости, которые тянутся вдоль всей длины. Диаметр этих отверстий вполне достаточен для прокладки нескольких проводов.

Укладка проводов по потолку под облицовку.

Чтобы попасть в эти полости в плите, возле стены нужно пробить небольшое отверстие и такое же отверстие там, где будет расположен светильник. После этого провод протягивают в плите при помощи жёсткой проволоки, а отверстия затем зашпатлёвывают.

Способы создания штроб

Их можно сделать с помощью:

• молотка и зубила;
• перфоратора или ударной дрели;
• болгарки;
• штробореза.

Наиболее идеальным вариантом является использование штробореза. Благодаря ему штроба будет иметь необходимую глубину и ширину, а также будет ровной. В кирпичном доме и любой квартире штробы делаются согласно маршрутам прокладки новой проводки. Эти маршруты обозначаются на схеме.

Согласно схеме на стенах рисуют разметку. Она должна представлять собой две параллельные линии, которые отходят от места распределительной коробки к выключателям, розеткам и светильникам.

Полезный совет: перед нанесением разметки в местах, где будут проходить штробы, следует провести проверку на наличие проводов под напряжением. Это повысит безопасность всех работ.

По сделанной разметке осуществляют штробление стен. Этот процесс очень шумный и во время его выделяется много пыли. Поэтому для защиты надо использовать очки, перчатки и респиратор.

Если вы планируете штробить стену с помощью перфоратора, то нужно использовать широкий и короткий буры, а также лопатку. Сначала, оснастив перфоратор буром, делают отверстия по всей длине штробы.

Расстояние между ними не должно превышать 15-ти миллиметров. Отверстие должно иметь глубину, равную 25-ти миллиметрам. Далее снимают бур и устанавливают лопатку.

После этого откалывают необходимые куски стены. Не следует ставить лопатку поперек самой штробы. Это может привести к откалыванию большой части штукатурки.

Если вы будете использовать болгарку, то ее нужно оснащать алмазным диском. Ею пропиливают оба края штробы. Далее берут перфоратор и высвобождают ту часть стены, которая находится между пропиленными линиями.

Следует иметь в виду, что при использовании болгарки будет образовываться большое количество пыли. Эту пыль нужно убирать с помощью мощного пылесоса. Желательно, чтобы трубу пылесоса держал второй человек.

Что касается штробореза, то он имеет два диска, которые и будут резать две линии нашего канальчика. Конечно, эти диски должны быть алмазными. Штроборез имеет такую конструкцию, благодаря которой пыль не попадает в комнату. Когда штробы являются готовыми, их зачищают и грунтуют.

Подобным образом делают места для размещения монтажных и распределительных коробок. Их монтируют на алебастр. После этого уже устанавливают необходимые провода.

Опять же, проводку можно устанавливать как в самые штробы и наносить сверху штукатурку, так и можно размещать в пластиковых трубах. Кабели или трубы закрепляют с помощью распорок, скоб или алебастра. После прокладки проводки штробы заполняются штукатуркой.

Некоторые особенности составления схемы

Таковыми являются способы прокладки проводки в кирпичном доме с помощью своих рук. Соответственно, один из этих способов надо учитывать во время составления схемы прокладки новой проводки. Стоит отметить, что схема является обязательной и ее нужно утверждать в соответствующих органах.

Раньше мы указали правила размещения проводки. Они также должны быть учтены в схеме. Также стоит отметить, что схема должна предусматривать как минимум наличие двух отдельных ветвей проводки.

Одна должна питать освещаемые устройства (для этого можно использовать провод с сечением 1,5 кв. миллиметра), другая — подавать ток к розеткам (сечение электропроводов должно превышать 2,5 кв. миллиметра).

Также должны быть отдельные ветки для мощных потребителей электричества. В каждой комнате должна быть как минимум одна распределительная коробка.

Нужные материалы и инструменты

После того, как вы составили и утвердили схему прокладки проводки в кирпичном доме, вы можете приступать к закупке необходимых инструментов и материалов.

Материалы должны быть представлены:

• электрокабелем;
• монтажными и разводными коробками;
• алебастром;
• клемниками;
• скобами;
• металлическими гильзами и пластиковыми втулками.

Что касается инструмента, то кроме того, с помощью которого будут делаться штробы, нужно взять:

1. Молоток.
2. Бокорезы.
3. Зубило.
4. Пассатижи.
5. Монтажный нож.
6. Отвертки.
7. Указатель напряжения.
8. Мультиметр.

Когда все материалы и инструменты являются подготовленными, приступают к прокладке проводки в кирпичной кладке одним из вышеописанных способов.

В том случае, если проводка будет проходить через стену, то в стене нужно сделать отверстие и вставить в него гильзу. На края гильзы монтируются пластиковые втулки. В конце соединяют все провода и проводят измерительные работы.

Подготовка к монтажу

Необходимые инструменты и техника

Для проведения монтажа кабель-канала необходимы следующие инструменты:

• линейка, уровень, маркер;
• шуруповерт;
• стусло;
• ножовка или пилочка для ПВХ;
• дрель или перфоратор;
• сверло (размер зависит от ширины шляпки шурупа);
• молоток;
• клей или жидкие гвозди.

Крепление каналов зависит от поверхности. Для дерева используют саморезы, для каменной или бетонной поверхности каналы крепят на дюбель-гвозди. Жидкими гвоздями прикрепляют кабель-канал на гладкую кафельную плитку или металл.

Подготовительные работы

Перед началом монтажа кабель-канала необходимо выполнить расчеты.

• Для начала определитесь с материалом и типом каналов. Создайте план вашего помещения, где будут указаны необходимые виды каналов для всех комнат. В плане отобразите путь пролегания каждого кабеля, место расположения дополнительных аксессуаров в виде соединителей или изгибов. Все это должно быть записано в метраже. В плане учитывайте розетки и переключатели. Также при составлении плана учитывайте, что магистральный канал должен быть толще, чем к нему прилегающие каналы.
• Кабель-канал можно размещать на любом уровне стены. Расположение канала зависит от интерьера комнаты. Если вы планируете крепить каналы на клей, заранее удостоверьтесь в ровности стен. Клеевое крепление можно использовать только для небольших моделей каналов, содержащих не более 3-х проводов.
• Перед началом выполнения работ по установке кабель-каналов подготовьте подходящие для вашей поверхности крепежные элементы. Для бетонной стены используйте дюбеля, для деревянной стены – обычные металлические шурупы. Для гипоскартона чаще всего используют дюбеля-бабочки.

• После приготовления крепежных материалов и необходимых инструментов, последним подготовительным шагом будет разметка стены. Размечайте карандашом ровные линии будущего канала. Для того чтобы получить ровные линии используйте уровень.
• Еще одним важным подготовительным шагом является определение расположения основания, а также понятие того, какие провода будут входить в короб кабель-канала. Кабеля должны свободно располагаться внутри канала. Большое количество проводов может вызвать их перегрев.
• В случае неровных стен возможно искривление основания и сложности защелкивания крышки. При установке системы после отделочных работ не испачкайте каналы.
• Если у вас нет возможности приобрести крепежные элементы, можно приобрести в магазине специальные каналы с липкой лентой, которая прикреплена на основании. Данные крепежи считаются временными, так как не способны длительное время выполнять свою функцию. Разрезать такие каналы нужно с защелкнутой крышкой.

Плюсы и минусы внешней проводки

Основное достоинство данного метода — высокая скорость установки кабельных линий. Буквально за пару дней без огромного опыта вы самостоятельно справитесь с монтажом открытой проводки в квартире с одной жилой комнатой. А профессиональному электрику потребуются считанные часы.

Вторым достоинством способа является пониженная трудоемкость. Нет необходимости в штроблении стен, укладке кабель-каналов и сверлении отверстия для подрозетников. Соответственно, не возникает потребности в последующем монтаже облицовки, оштукатуривании, покраске или поклейке обоев.

Третьим весомым преимуществом проводки открытого типа является постоянная доступность к каждому участку линии. В любой момент можно провести ремонтные работы или модифицировать электрическую сеть, добавив новые компоненты. На это уйдет минимум времени и сил. Вы быстро и без проблем добавите ответвление к новому светильнику, подключите новую розетку или переместите в другое место старый выключатель. При организации скрытой проводки такие работы намного сложнее и затратнее, зачастую сопровождаются разрушением стен.

Однако есть в данном методе определенные недостатки. Первым минусом является то, что кабельная система находится на виду. Несмотря на огромное множество различных стилей оформления, такой подход уместен далеко не для каждого интерьера. Исключением являются стили кантри, ретро, техно и стимпанк, для которых проводка открытого типа может стать изюминкой.

Электропроводка в лофте в стиле стимпанк

Второй недостаток связан с техническими нормами каждого помещения, где кабель прокладывается по открытому методу. К примеру, для ванной комнаты, кухни и других участков с высоким уровнем влажности используемые провода должны быть хорошо защищены. Аналогичная ситуация с устанавливаемыми выключателями и розетками. Класс защиты подобных элементов при организации скрытой проводки должен быть не ниже IP-44. А если говорить об открытой, то требование повышается сразу до IP-68. Такие провода, розетки и выключатели выглядят слишком массивно и в два счета могут испортить интерьер.

Способы монтажа электропроводки

Монтаж линий электрики внутри деревянного дома

Их всего три:

• Скрытая.
• Открытая.
• Комбинированная.

Практически во всех жилых помещениях используется первый вариант. Но рассказать об открытом способе вкратце все же необходимо.

Открытая электропроводка

Это самый простой монтажный способ. Все провода прокладывают и крепят по открытым поверхностям стен или потолка. В этом случае любой участок сети доступен, и проводить на нем ремонтные работы проще всего. Так же, как и монтировать дополнительные элементы.

Самый большой недостаток этого способа — неэстетичный внешний вид. Вот почему в городских квартирах его не применяют. Правда, в некоторых частных домах и на дачах он встречается.

Даже в таком простом способе монтажа есть свои нюансы. Особенно это касается поверхностей, которые подвержены возгоранию. Речь о деревянных домах. Поэтому под каждый провод необходимо уложить полоски асбеста толщиной 3 миллиметра и прибить их к стенам гвоздями.

Сами провода еще несколько лет назад фиксировали к стенам или потолку жестяными полосками. Сегодня им на смену пришли изготовленные в заводских условиях специальные пластмассовые крепления, которые подбирают под размер сечения кабеля.

Кстати, эти новые изделия можно не только прибивать гвоздями, но и приклеивать специальным клеем.

Но оставим открытый способ и перейдем к более распространенному второму варианту.

Скрытая электропроводка

Скрытая электропроводка

Это самый безопасный способ прокладывания электросетей внутри дома, поэтому его и используют чаще других. Но у него есть один недостаток — это невозможность проведения ремонта без нарушения целостности стен или потолка. Ведь провода закладывают в штробы, которые потом наглухо заделывают штукатуркой. То же самое касается подключения нового токоприемника.

Прокладывая провода таким способом, нужно строго придерживаться правил монтажа.

Правила прокладывания проводов скрытым способом

• Если дом деревянный, но оштукатурен, то под каждый провод придется уложить асбест.
• Провода никак не должны пересекаться между собой. Если избежать этого невозможно, то каждый из них в месте пересечения нужно заизолировать несколькими слоями изоленты.
• В штробах материал закрепляют гипсовым раствором. Альтернативой ему могут служить специальные пластмассовые хомуты.
• Гвоздями или саморезами крепить провода запрещено.
• Все ответвления и соединения проводят только в разветкоробках. Концы элементов не скручивают, а паяют, сваривают или применяют специальные зажимы.
• В конструкциях с гипсокартоном (подвесные потолки, выравнивающие конструкции для стен) не требуется проводить штробление. Все элементы можно уложить в каркасном проеме.

Для укладки проводов рекомендуется использовать специальные полимерные электротехнические трубы, которые защитят проводку от внешнего воздействия.

И еще один вариант…

Монтаж проводов в кабель-каналах

Системы кабель-каналов.

Этот вариант является чем-то средним между двумя описанными способами. Он стал привычным, когда его начали применять в пожарной сигнализации. В жилом секторе он так и не прижился, а вот в офисах и подсобных помещениях его используют часто. По сути, это открытая проводка, но более эстетичная внешне.

При этом способе для монтажа необходимы специальные кабель-каналы — короба разного сечения, которые крепят к стенам саморезами или клеем. Кстати, на рынке есть специальные плинтусы, в которых можно проложить электрический, телефонный или телевизионный кабель. Удобно и эстетично.

Распаечные коробки для открытой проводки

Распаячные (распределительные, разветвительные) коробки являются частью наружной электропроводки и предназначены для соединения проводов и создание ответвлений для подачи напряжения сети к отдельным розеткам или выключателям. Наличие распаечных коробок значительно упрощает монтаж наружной электропроводки. Благодаря распаечной коробке отпадает необходимость протягивания питающих проводов непосредственно от распределительного щитка к каждому потребителю. При этом кроме дополнительных удобств монтажа, происходит экономия проводов.

Хотя на количество распаечных коробок не существует каких-либо ограничений, но при их установке надо соблюдать некоторые условия. Во-первых, распаечные коробки должны быть установлены в легкодоступных местах. В противном случае при ремонте или изменении схемы подключения придется нарушать интерьер помещения. Во-вторых, существуют ограничения по месту установке распаечных коробок. Это касается помещений с повышенной влажностью. В ванных комнатах и душевых распаечные коробки надо устанавливать на высоте не менее трех метров от пола и расстоянии не менее полуметра от поддона душа или от ванны. А для обеспечения повышенной электробезопасности рекомендуется устанавливать распаечные коробки с внешней стороны ванной комнаты или душевой.

Монтаж распаечной коробки наружной электропроводки включает установку коробки и коммутацию подводящих к ней и отводящих от нее электроэнергию проводов. Крепление распаечной коробки осуществляется с помощью саморезов и, в случае необходимости, дюбелей.

Коммутация проводов состоит в правильном подключении магистрального кабеля, имеющего фазовый, нулевой и заземляющий провода, к розеткам, выключателям и светильникам. Соединение проводов в распаечной коробке может осуществляться двумя способами – путем распайки или с помощью клемм. После изолирования проводов распаечная коробка закрывается крышкой.

Скрытая проводка в деревянном доме. Об этом читайте здесь. В этой статье говорится об открытой проводке в деревянном доме.

Тут вы найдете еще много познавательных статей про безопасность вашего дома.

Место прокладки – пол, перегородка, потолок

Отдельно следует отметить варианты, когда скрытая электропроводка монтируется в полах, потолках или перегородках. К примеру, если речь идет о подвесном потолке из гипсокартона с каркасом из металла, то спрятать проводку будет намного проще, даже не потребуется штробить стены – проводники просто прячутся под потолок, а в нужных точках спускаются вниз.

Также под гипсокартоном можно разместить и распаечные коробки, но для них придется озаботиться встраиванием люков напротив. Люки используют для получения доступа к скрытой проводке в случае необходимости. Для крепления кабелей освещения к потолочному покрытию используются хомуты или UW.

Оптимальный вариант: скрытая электропроводка вначале прячется в трубы, и уже они монтируются в потолок. Подобное решение позволяет повысить пожарную безопасность гипсокартонной конструкции, монтаж производится клипсами.

Монтаж скрытой электропроводки под напольное покрытие производится сходным образом. Проще всего смонтировать кабели в пол, если тот сделан из дерева или гипсоволокна. В случае дерева в лагах проделываются отверстия, в которые вводят трубы, по ном и прокладывают кабель. В качестве альтернативного варианта скрытую проводку можно организовать и по поверхности пола. Вначале выравнивают поверхность по уровню керамзитом или аналогичной смесью, поверх накладывают финишное покрытие.

Некоторые обустраивают скрытую электропроводку в квартире, пряча провода в трубы, а после заливая их цементом. Делать так не следует, особенно если планируется, что слой раствора над трубой будет невелик.

Важный момент: если вы решите спрятать проводку под напольное или потолочное покрытие, соединения разрешается делать только в специально предназначенных коробах. Только так, в случае, если оно выйдет из строя, добраться до него можно будет относительно быстро.

Нередко монтаж скрытой проводки производится за гипсокартон и в перегородки.

В попытке обойтись минимальными усилиями отверстия проделывают в самом металлическом профиле. Также не следует протягивать провода через гипсокартон, прежде чем нашить его. В обоих случаях велик риск повреждения изоляции. Вытащить проводник для ремонта становится весьма проблематично. Решается данная проблема элементарно. Перед тем, как протягивать проводники через отверстия, следует заранее облачить их в трубы.

Работать с освещением намного проще. Ключевую роль здесь играют пустоты в плитах. Они остаются с этапа установки перекрытия. Данное решение привлекательно еще и тем, что оно не требует никакого штробления. Однако на защиту кабелей это не влияет. Достаточно пробить два отверстия: у стены и на месте расположения светильника. Для протягивания провода по трубам чаще всего используют специальные зонды, сделанные из жесткой проволоки.

Остается отметить случай, когда скрытая проводка монтируется через утеплитель в стенах. Предпочтительнее прокладывать через минеральную вату из-за индивидуальных особенностей материала: он легкий, превосходно сжимается и не требует никаких дополнительных работ. Многие предпочитают пенопласт, но в нем придется прорезать дополнительные каналы для труб.

Требования

Перед началом монтажных работ составляется детализированный план будущей открытой проводки в квартире. В процессе разработки должны учитываться следующие основные моменты:

• установка электрических счетчиков, распределительных блоков, розеток и выключателей осуществляется в легкодоступных местах, обеспечивающих возможность оперативного ремонта;
• все выключатели рекомендуется устанавливать с одной стороны от дверного проема, высота от пола должна составлять не менее 150 см;
• допустимое количество розеток на 6 квадратных метров 1-3 шт., для кухонного помещения нормой считается установка на каждые 3 квадратных метра, монтаж производится на расстоянии 50-70 см от пола;
• для ванных комнат допускается установка одной розетки, которая имеет дополнительную изоляционную прокладку;
• запрещается устанавливать розетки на расстоянии меньше, чем 50 см от металлических труб, батарей, газовых печей и отопительных котлов;
• каждый кабель как закрытой, так и открытой проводки прокладывается строго вертикально и горизонтально;
• необходимо выдерживать определенные расстояния: 100-150 см — горизонтальная укладка от пола и потолка, 100 см – вертикальный монтаж от дверных проемов, углов и оконных рам;
• проводники соединяются только в распределительных блоках или в специальных коробках;
• для соединения жил кабелей необходимо использовать сварку, опрессовку или пайку.

Если осуществляется монтаж универсального плоского проводника с одинарной изоляцией, который крепится к стене обычными жестяными скобами, то между кабелем и прижимным изделием требуется проложить металлическую или асбестовую прокладку. Материал должен выступать из-под скобы на 1 см в обе стороны. В случае крепления нескольких проводников, скобы устанавливаются в шахматном порядке, между кабелями выдерживается расстояние 3-5 мм.

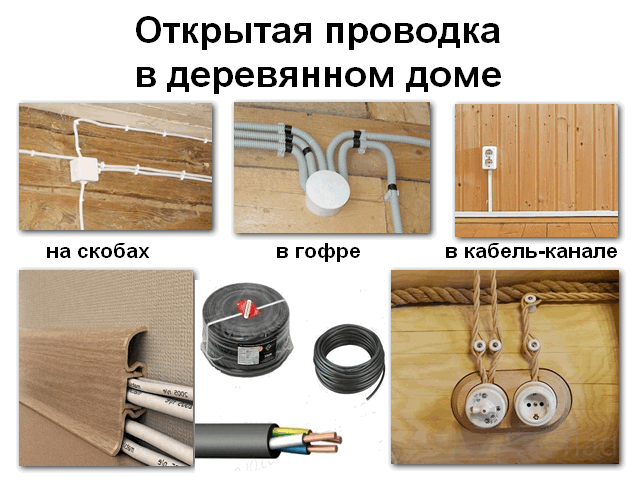

Варианты монтажа открытой проводки

Открытую проводку монтируют на скобы и фарфоровые ролики, прячут в гофрах, ПВХ и металлических трубах, коробах и кабель-каналах. Перед началом работ определяют места расположения розеток, щитков, выключателей.

Монтаж на фарфоровых изоляторах

Проводка кабелей по изоляторам – вариант для интерьеров в ретро-стиле. В него хорошо впишутся изделия из фарфора – розетки, ролики, выключатели. Недостаток такого монтажа заключается в его дороговизне. Электрический провод с двойной изоляцией, изделия из керамики – цены на них выше среднего.

Полезное: Скрытая электропроводка в каркасном доме

Обратите внимание: для ретро-интерьера нужно выбирать кабели в лакированной хлопчатобумажной или комбинированной оболочке (БПВЛ). В процессе прокладки проводки следят за соблюдением ряда правил

В процессе прокладки проводки следят за соблюдением ряда правил.

1. Керамические изоляторы устанавливают на расстоянии не менее 40 мм от розеток или выключателей.
2. На прямых участках прокладки кабеля расстояние между изоляторами выдерживают в пределах 45-50 см. Это предупреждает провисание проводов.
3. В углах фарфоровые изоляторы крепят так, чтобы они образовали угол в 45 градусов.
4. Кабели привязывают к керамическому основанию таким образом, чтобы узел располагался со стороны розеток и выключателей. Подвязка нужна, чтобы обеспечить равномерное натяжение проводов на всех участках.
5. Для прокладки электропроводки сквозь стену используют фарфоровые втулки.

Подключение проводов, монтаж розеток и выключателей выполняют только после подвязки кабелей.

Открытая проводка на скобах

Для прокладки открытой электропроводки в деревянном доме также используют пластиковые скобы. Это один из простых и финансово доступных вариантов фиксации кабелей. В противовес достоинствам называют недостаток – некрасивый вид проводки. Это особенно бросается в глаза при прокладке нескольких параллельных кабелей.

Обратите внимание: в целях пожарной безопасности провода должны иметь тройную изоляцию. Принцип работы со скобами прост: протягивают кабель и с шагом в 40-45 см фиксируют его скобой

Ее закрепляют на стене с помощью гвоздей или саморезов, устанавливаемых в специально предназначенные для этого отверстия на пластиковой детали

Принцип работы со скобами прост: протягивают кабель и с шагом в 40-45 см фиксируют его скобой. Ее закрепляют на стене с помощью гвоздей или саморезов, устанавливаемых в специально предназначенные для этого отверстия на пластиковой детали.

Прокладка кабелей в гофрах и металлических трубах

Гофру крепят к стенам скобами или клипсами, отдельные ее части соединяют хомутами. Внутри прокладывают электрический кабель – один или несколько. Преимущества гофры – аккуратный вид и пожарная безопасность, так как она не поддерживает горение. Вне зависимости от диаметра ее можно зафиксировать на любой поверхности.

Полезное: Устройство системы вентиляции в каркасном доме

Недостаток такого монтажа проводки – способность гофры растягиваться и изгибаться на прямых участках. Это усложняет работу с ней и требует дополнительного времени. Также на гофрированной трубе скапливается пыль, которую трудно убрать. Указанных недостатков лишены металлические трубы для прокладки кабелей. Однако для их сборки понадобится много переходных деталей. Принцип монтажа тот же, что и в случае с гофрой.

Монтаж проводки в кабель-каналах

Еще один вариант для прокладки открытой проводки в деревянном доме – использование кабель-каналов. Они представляют собой ПВХ-лотки или коробы, которые крепят к стенам саморезами, реже – жидкими гвоздями. В них закладывают провода, маскируя сверху пластиковой крышкой.

Монтаж открытой проводки выполнить легче, чем скрытой. При этом без знаний в электрике не обойтись. И если у вас их недостаточно, нужно вызвать специалиста. Качественно уложенная проводка – это основа безопасности дома на многие годы.
