Элементы системы отопления открытого типа
За генерацию тепловой энергии во всех системах водяного обогрева отвечает котёл. В зависимости от доступных энергоресурсов он может быть электрическим, газовым или твердотопливным. В качестве резервных применяют жидкотопливные котлы, которые задействуют при перебоях в подаче газа или электричества. Над котлом обустраивают разгонный стояк из трубы большого диаметра.
Над разгонным стояком устанавливают характерный компонент системы — открытый расширительный бак. Он обеспечивает перемещение теплоносителя, отвечает за предупреждение его утечек и разрыва трубопроводов из-за роста давления. Бак размещают в самой верхней точке отопительного контура. Допускается установка его вне котельного помещения, на чердаке, но в этом случае его обязательно покрывают слоем теплоизоляционного материала.
Радиаторы и трубы отдают сгенерированное тепло в обогреваемое пространство. В первом случае, как правило, устанавливают циркуляционный насос, перемещающий нагретую воду от котла. Если нагнетатель не предусмотрен проектом, используют трубы диаметром от 50 мм. Последние прокладывают в одну «нитку» с постоянным уклоном от подачи котла в сторону обратки.
Монтаж и требования безопасности
Монтаж систем отопления в частном доме требует качественной подготовки и соблюдения определенных условий для безопасной работы в будущем. Водяное отопление загородного дома является самым популярным, поэтому разбор будет на его примере:
Первым делом идет проект: подбирается схема, рисуется на листах с учетом всех деталей. Расчет позволит узнать более точную сумму расходов. Существуют особые приложения, которые сэкономят нервы и время на калькуляцию и чертежи. Вторым шагом будет подбор комплектующих. Разновидности котлов, отопительных агрегатов и труб уже изучена. Здесь с полученными знаниями предстоит определить подходящее оборудование, как по ценовой политике, так и в зависимости от выбранной схемы и индивидуальных особенностей постройки. Дальше идет котел. Установка отопления водяной системой требует присутствие электропроводки
Если это невозможно, необходимо обратить внимание на место ввода газопровода. Основываясь на этом, выбирается место для котла
В естественной циркуляции отопительный агрегат обязательно устанавливается как можно ниже. Это необходимо для ввода обратки. Предпоследним шагом будет монтаж батарей. Есть два варианты: рядом с дверными проемами или под окнами. Манера крепления подбирается на основе материала резисторов и крупности самой батареи. С большим весом необходима большая надежность фиксации.
Если выбор встал на второй вариант, не должно оставаться больше 10см пространства до подоконника и не больше 6см до пола. Запорно-регулирующая арматура позволит контролировать объем воды в радиаторах. Воздушный клапан исключит возможные пробки.
- Заключительное действие – разводка. Началом монтажа трубопровода служит котел. Закрытая разводка идеальна для сохранения красоты помещения, но, если произойдет течь, для замены придется разбирать короб. В этом плане открытая разводка предпочтительнее.
Сам трубопровод спокойно прячется в стене или гипсокартоне. Здесь закрывается вопрос, как запустить отопление в частном доме: подключаются радиаторы, насосы, баки, и остальные приборы.
Составные элементы замкнутой схемы отопления
Отличие от гравитационной системы заключается в необходимости монтажа специфических узлов. Отдельные из них обязательно используются в закрытой системе, но иногда применяются и при естественной циркуляции. Источник тепловой энергии – котлы. Некоторые из моделей настенных газовых и пеллетных, твердотопливных сразу оснащаются необходимой группой безопасности. Если она отсутствует, приобретается отдельно, устанавливается на трубе с горячей водой.
Герметичный бачок поддерживает давление, компенсирует объем теплоносителя. Его эффективное перемещение обеспечивает циркуляционный насос, который рекомендуется устанавливать на обратной магистрали у самого котла. Такое расположение продиктовано тем, что вода в этом месте довольно прохладная, устройство меньше подвержено перегреву. Остальные элементы те же, что в гравитационной системе: трубопроводы, радиаторы или регистры.
Подбор оборудования, труб и радиаторов
Прежде чем приступить к выбору источника генерации тепла для закрытой системы отопления, необходимо взвешенно подойти к вопросу выбора вида энергии, из которой будет генерироваться тепло. Ведь на современном рынке представлено огромное количество электрических, на твердом и жидком топливе, а также газовых котлов. Нужно учесть все затраты на подключение и нюансы последующей эксплуатации и выбрать подходящий вариант, в зависимости от квадратуры и климата региона.
Двухконтурные газовые котлы с автоматическим управлением уже имеют в конструкции бак, компенсирующий давление и насос, отвечающий за циркуляцию. Если выбрать котел попроще, то необходимо докупать оборудование.
Какие-то конструкции имеют уже бак, какие-то нет
Расширительные баки бывают разборные (если лопнет мембрана, ее можно заменить самостоятельно) и неразборные при выходе из строя под замену идет полностью бак.
Объем бака для такого типа обогрева зданий напрямую зависит от нескольких параметров, и выбирать его нужно по ним:
- объема теплоносителя в системе (объем бака 10% от объема жидкости);
- максимального значения температуры.
Сердцем всей закрытой системы отопления частного дома является циркуляционный насос именно от его параметров будет зависеть дальнейшая эффективность ее работы. Выбор мощности насоса зависит от многих показателей протяженности и диаметра труб, материала из которого изготовлены теплообменники и их количества, режима эксплуатации
Если устанавливаться насос будет в жилом помещении, следует обратить внимание на уровень производимого шума, это может повлиять на качество проживания
Как и где устанавливается расширительный бак для отопления:
Большое количество типов радиаторов позволяет сделать выбор согласно предпочтениям:
- радиаторы из чугуна массивные, обладают большим весом, долго набирают температуру, но в то же время медленно остывают, не боятся некачественной воды и перепадов давления;
- из алюминиевого сплава имеют красивую форму, небольшой вес, быстро нагреваются, но стоят дороже и боятся гидроударов;
- радиаторы из стали недорогие и неплохого качества;
- выполненные из биметаллического сплава, как правило, имеют хорошее качество, быстро греются и хорошо отдают тепло.
В зависимости от того, какие будут выбраны трубы, нужно будет не забыть про дополнительные материалы, например о муфтах
На рынке существует несколько типов труб:
- из разных металлов;
- из полимеров (пластик, полиэтилен и полипропилен).
При монтаже систем отопления с применением труб из любого металла потребуется сварка и большое количество сгонов, уголков и муфт. Применение металлопластиковых труб подразумевает большое количество фитинга и постоянный контроль соединений. Для закрытой цепи отопления чаще всего выбирают пластиковые трубы (за простоту монтажа и возможность скрывать трубы в стенах). Производители обычно указывают в характеристиках, можно ли использовать трубы в системах отопления или только для холодной воды.
Простая система отопления в частном доме своими руками:
Оформление и получение разрешительной документации
Среди нормативных актов, которые регламентируют устройство
индивидуальной системы отопления можно отметить:
закон «О теплоснабжении» содержит положения, которые
регулируют установку отопительных систем с предписаниями и ограничениями;
постановление Правительства РФ № 307 «О порядке подключения
к системам теплоснабжения», которое определяет характеристики котлов пригодных
для установки в квартире или частном доме.
Какие документы нужны для отопления с газовым котлом
получить технические условия на газификацию в газовой службе
района проживания. ТУ выдается после предъявления документа, удостоверяющего ваше
право собственности на жилье, разрешения архитектурно-планировочного
управления, копии технического паспорта БТИ, паспорта, идентификационного кода
и заявления на газификацию здания.
ТУ могут отличаться в зависимости от назначения помещения,
интенсивности отопления, места расположения и т.п. Услуга платная. Срок выдачи
ТУ – до 30 дней;
подготовить топографическую съемку участка;
подготовить проект газоснабжения – самостоятельно или с
привлечением специалистов. Согласовать проект с газовой службой района;
получить письменное разрешение соседей на газификацию вашего
дома (если газопровод пройдет по их участку);
предоставить документы на газовое оборудование и акт
обследования дымоходов;
получить документ о вводе системы в эксплуатацию (выдается
после монтажа). Срок его получения до 30 дней. На основании этого документа
производится пломбировка счетчиков, врезка в центральную магистраль и
заключение нового договора на поставку газа.
Какие документы нужны для электрической системы отопления
подать в РЭС пакет документов на получение разрешения к
подключению к сети. В пакет входит: заявление (где указывается вид объекта,
месторасположение, данные заявителя), документ подтверждающий оплату получения
ТУ на установку (разрешение) котла, опросный лист (согласие соседей), документ,
удостоверяющий право собственности на дом;
произвести согласование технического решения проекта с РЭС;
приобрести электрический котел и установить его
(самостоятельно или с привлечением специалистов);
заключить договор на пользование электроэнергией. Договор
содержит информацию о новых тарифах на энергию;
опломбировать новый счетчик.
Совет. Установка трехрежимного счетчика позволит оплачивать
энергию по разным тарифам, что более выгодно для пользователя.
В случае несанкционированного устройства системы отопления
полагается штраф, размер которого определяется местными органами и отключение
от системы газо-, электроснабжения. Чтобы подключить котел заново, нужно будет
уплатить штраф, а также согласовать проект, т.е. выполнить все этапы.
Проектирование системы автономного отопления
Перед тем как приступать к установке автономного отопления, нужно составить четкий проект, в котором должны быть прописаны габариты всех деталей и их количество. Эффективность работы будущей отопительной системы зависит от:
- размера применяемых труб;
- их маркировки;
- соблюдения в процессе монтажа определенного уклона труб.
Проектирование автономного отопления является достаточно сложным инженерным процессом, от правильности которого зависит надежность и безопасность работы всей системы, поэтому ее проект лучше всего доверить профессионалам в данной сфере.
Наши специалисты произведут проектирование автономного отопления на стадии строительства и учтут в процессе расчета ряд основных факторов, таких как: толщина и высота стен дома, возможные потери тепла, необходимая мощность.
Виды систем парового отопления
По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.
Схемы открытой и закрытой системы парового отопления
В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.
Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.
Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).
Типы разводки
По типу разводки паровое отопление бывает:
С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна.
- С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
- С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.
При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.
Подбор котла
Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:
- до 200 м2 — 25 кВт;
- от 200 м2 до 300 м2 — 30 кВт;
- от 300 м2 до 600 м2 — 35-60 кВт.
В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.
Какие использовать трубы
Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.
Медные трубы хотя бы не корродируют
Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет суперэффективной, но и очень горячей.
Правила установки отопительных приборов
Радиаторы и конвекторы устанавливают в зонах максимальных тепловых потерь – под окнами, у витражей, рядом с проемами дверей. При этом соблюдаются нормативные требования по величине расстояний до ограждающих конструкций. Это необходимо для обеспечения качественного конвективного теплообмена.
Радиаторы обычно крепятся к стене, но имеется возможность отдельной, напольной установки.
Конвекторы имеют несколько видов установки:
- Настенное;
- Внутрипольное;
- Отдельное.
Также существует особый вид конвекторного отопления – плинтусное. В основе его лежит установка приборов малого размера в зоне плинтусов пола.
Классификация водяных отопительных систем по принципу работы
По принципу работы отопление имеет естественную и принудительную циркуляцию теплоносителя.
С естественной циркуляцией
Используют для обогрева небольшого дома. Теплоноситель перемещается по трубам благодаря естественной конвекции.
Фото 1. Схема водяной отопительной системы с естественной циркуляцией. Трубы необходимо устанавливать под небольшим уклоном.
По законам физики тёплая жидкость поднимается вверх. Вода, нагреваясь в котле, поднимается, после чего спускается по трубам к последнему радиатору в системе. Остывая, вода поступает в трубу обратки и возвращается в котёл.
Использование систем, работающих с помощью естественной циркуляции, требует создание уклона — это упрощает перемещение теплоносителя. Длина горизонтальной трубы не может превышать 30 метров — расстояние от крайнего в системе радиатора до котла.
Такие системы привлекают своей дешевизной, не требуется покупать дополнительное оборудование, практически не издают шума, когда работают. Минус в том, что трубы нужны большого диаметра и укладываться максимально ровно (в них почти нет давления теплоносителя). Невозможно обогреть большое здание.
Схема с принудительной циркуляцией
Схема с использованием насоса сложнее. Здесь, кроме батарей отопления, устанавливают циркуляционный насос, перемещающий теплоноситель по отопительной системе. В ней давление выше, поэтому:
- Можно укладывать трубы с изгибами.
- Проще обогреть большие здания (даже в несколько этажей).
- Подойдут трубы малого диаметра.
Фото 2. Схема системы отопления с принудительной циркуляцией. Для перемещения теплоносителя по трубам используется насос.
Нередко эти системы делаются замкнутыми, что избавляет от попадания воздуха в отопительные приборы и теплоноситель — наличие кислорода приводит к коррозии металла. В такой системе необходимы закрытые расширительные бачки, которые дополняют предохранительными клапанами и устройствами для сброса воздуха. Они обогреют дом любого размера и более надёжны в работе.
Способы монтажа
Для маленького дома, состоящего из 2—3 комнат, используют однотрубную систему. Теплоноситель перемещается последовательно по всем батареям, доходит до последней точки и возвращается по обратной трубе назад в котёл. Батареи подключаются снизу. Минус в том, что дальние комнаты прогреваются хуже, так как в них поступает уже слегка остывший теплоноситель.
Более совершенны двухтрубные системы — к дальнему радиатору укладывается труба, и от неё делают отводы к остальным радиаторам. Теплоноситель на выходе из радиаторов поступает в обратную трубу и перемещается в котёл. Эта схема равномерно прогревает все помещения и позволяет отключить ненужные радиаторы, но основной минус — сложность монтажа.
Коллекторное отопление
Основной минус одно- и двухтрубной системы — быстрое охлаждение теплоносителя, у коллекторной системы подключения этого недостатка нет.
Фото 3. Система водяного коллекторного отопления. Используется специальный распределительный узел.
Главным элементом и основой коллекторного отопления является особый распределительный узел, называемый в народе гребёнка. Специальная сантехническая арматура, необходимая для распределения теплоносителя по отдельным магистралям и независимым кольцам, циркуляционный насос, приборы, обеспечивающие безопасность и расширительный бак.
Коллекторный узел для двухтрубной системы отопления состоит из 2 частей:
- Входной — его подключают к нагревательному устройству, где он принимает и распределяет по контурам горячий теплоноситель.
- Выходной — подключают к обратным трубам контуров, необходим для сбора охлаждённого теплоносителя и подачи его в котёл.
Основное отличие коллекторной системы — любая батарея в доме подключена независимо, что позволяет регулировать температуру каждой или отключить её. Иногда используют смешанную разводку: к коллектору подключают независимо несколько контуров, но внутри контура батареи подключены последовательно.
Теплоноситель доставляет до батарей тепло с минимальными потерями, КПД этой системы увеличивается, что позволяет использовать котёл меньшей мощности и тратить меньше топлива.
Но и коллекторная система обогрева не лишена недостатков, к ним относится:
- Расход трубы. Потребуется потратить в 2—3 раза больше трубы, чем при последовательном подключении батарей.
- Необходимость установки циркуляционных насосов. Требует повышенного давления в системе.
- Энергозависимость. Не стоит использовать там, где возможны перебои электроснабжения.
Проведение расчетов
Чтобы установка отопительных систем своими руками приносила желаемый эффект, требуется произвести некоторые расчеты. В самом простом случае необходимо рассчитать следующее:
- газовый котел;
- количество материалов;
- количество радиаторов.
Расчет газового котла
В общем случае газовый котел можно рассчитать примерно, исходя из того, что 1 кВт мощности нужен для отопления примерно 10 кв. м. площади дома.
Схема отопления двух этажного дома.
Если более точно необходимо узнать необходимую мощность, то можно воспользоваться следующей формулой:
М = к*О*Тр.
В этой формуле:
- м — необходимая мощность котла;
- к — коэффициент тепловых потерь дома;
- о — объем отапливаемого помещения;
- тр — наибольшая разность температур внутри дома и снаружи.
Коэффициент потерь дома может иметь следующие значения, зависящие от материала, из которого построен дом:
- от 3 до 4 — для легкого дома, выполненного из досок, но не из бревен;
- от 2 до 3 — для здания, выполненного из кирпича (один слой);
- от 1 до 2 — для здания из кирпича (два слоя);
- от 0,6 до 1 — для хорошо утепленного дома.
Стоит заметить, что данные показатели не являются абсолютным правилом. Данные цифры показывают снижения потерь тепла стенами дома по мере его утепления.
Например, если дом сложен из полубруса, при этом его стены утеплены как снаружи, так и изнутри, то дом можно считать хорошо утепленным.
Пример расчета
Схема распределения теплоносителя.
Для проведения расчета по вышеописанной формуле не хватает только объема здания и разности температур. С объемом здания тут все понятно — надо просто умножить длину на ширину и на высоту. Если комнат несколько, то их объемы суммируются. Остается разобраться только с разностью.
Нужно взять самую высокую температуру прогревания своего дома (например, 25 градусов) и самую низкую температуру, которая наблюдается зимой в конкретном районе (например, -35 градусов). Теперь от одной температуры надо вычесть другую — 25 — (-35) = 60 градусов.
Теперь можно легко посчитать необходимую мощность котла. Пусть объем всего отапливаемого помещения равен 100 кубометрам, а коэффициент выбран, 1,5. Тогда:
1,5*100*60= 9000 Вт, или 9 кВт — это и есть минимальная мощность котла.
Стоит сказать, что данный расчет не является точным и не учитывает многих факторов, однако его результаты можно брать за основу при выборе отопительного оборудования.
Расчет количества радиаторов
Как видно из предыдущего расчета, на 1 кв. м отапливаемой площади нужно примерно 100 Ватт мощности котла. Этим же показателем можно охарактеризовать и то минимальное количество тепла, которое нужно выработать на каждый квадратный м площади, чтобы создать в доме нормальный микроклимат.
Если учесть, что один элемент радиатора в среднем вырабатывает примерно 150 Ватт мощности в виде тепла, то нетрудно посчитать необходимое количество секций радиатора, которое требуется установить в каждой комнате.
Для более точного же определения существует формула — М = (П/М1)*100 где М — это искомая величина; П — площадь отапливаемого помещения; М1 — мощность в виде тепла от одного элемента радиатора.
Расчет количества материалов
Такие расчеты не влияют на эффективность всей системы отопления частного дома, но могут существенно сэкономить средства, так как не придется покупать лишний материал. Хотя монтаж системы своими руками всегда требует некоторого запаса, расчеты провести все же нужно.
Методика проведения очень проста. Сначала требуется определиться с типом схемы. Затем обозначить все места установки основных узлов (котла, радиаторов, коллекторных шкафов и так далее), а уже после этого можно чертить схему отопления на листе бумаги и высчитывать количество труб, количество и виды арматуры (тройники, ниппели, угольники и так далее).
Принцип работы водяного отопления
Система представляет собой замкнутый контур, в котором теплоноситель циркулирует по трубам от котла к радиаторам.
Остывая, вода вновь поступает к котлу, и цикл повторяется многократно.
В качестве теплоносителя чаще используют воду, реже — антифриз. Первый вариант выгоднее, а второй — безопаснее, так как системы не размерзнутся в суровые зимы.
Работу отопления регулируют дополнительные приборы, к которым относятся расширительный бак, манометры, предохранительные клапаны, запорная арматура.
Для создания замкнутой цепи используют трубопроводы
При выборе труб необходимо обратить внимание на материал изготовления. Популярные варианты — оцинкованная или нержавеющая сталь, медь, полимеры. Справка! Чаще выбирают металлопластиковые трубы
Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени
Справка! Чаще выбирают металлопластиковые трубы. Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени.
Естественная и принудительная циркуляция воды
Циркуляция воды обеспечивается за счёт естественных гравитационных процессов или специальных насосов (принудительная циркуляция).
Гравитационные системы выгодны в обустройстве и эксплуатации.
Для него не требуется дополнительное оборудование, а при работе нет шума. Нагретая вода поднимается вверх и распределяется по радиаторам, а остывшая опускается и поступает к котлу.
Движение теплоносителя не зависит от подачи энергии, поэтому в периоды отключения электричества дом остаётся тёплым.
Чтобы спроектировать и смонтировать систему с естественной циркуляцией воды, не требуется особых навыков. Достаточно продумать схему и выдержать необходимые уклоны.
Такое отопление способно бесперебойно работать в течение 30–35 лет. Максимум, что может потребоваться — мелкий ремонт.
Важно! У отопления с естественной циркуляцией воды есть существенный минус: система эффективна, если обустроена двухтрубная система. Когда контур один — радиаторы неравномерно прогреваются и каждый последующий холоднее предыдущего. При экономии на оборудовании приходится переплачивать за трубы и комплектующие
При экономии на оборудовании приходится переплачивать за трубы и комплектующие.
Для принудительной циркуляции теплоносителя устанавливают насосы.
Такие системы более эффективны потому, что горячая вода быстро поступает к радиаторам, не успевая остыть в трубопроводе.
Отопление отлично работает, независимо от того, какая схема выбрана — одно- или двухтрубная. Однако при отключении электропитания обогрев прекращается, а дом быстро остывает.
Компромиссный вариант — продуманная схема, предусматривающая естественную и принудительную циркуляцию одновременно. При отключении электроэнергии отопление просто переключают в гравитационный режим в обход насоса.
Одно- и двухтрубная, коллекторная разводка
В зависимости от специфики движения теплоносителя и принципа работы различают однотрубную, двухтрубную, коллекторную систему. Каждая из схем имеет свои преимущества:
Однотрубная. Это стандартная схема, в которой сопротивление системы возрастает по мере удаления от котла, что ведёт к неравномерному прогреву радиаторов. Чтобы решить проблему, используют балансировочную арматуру.

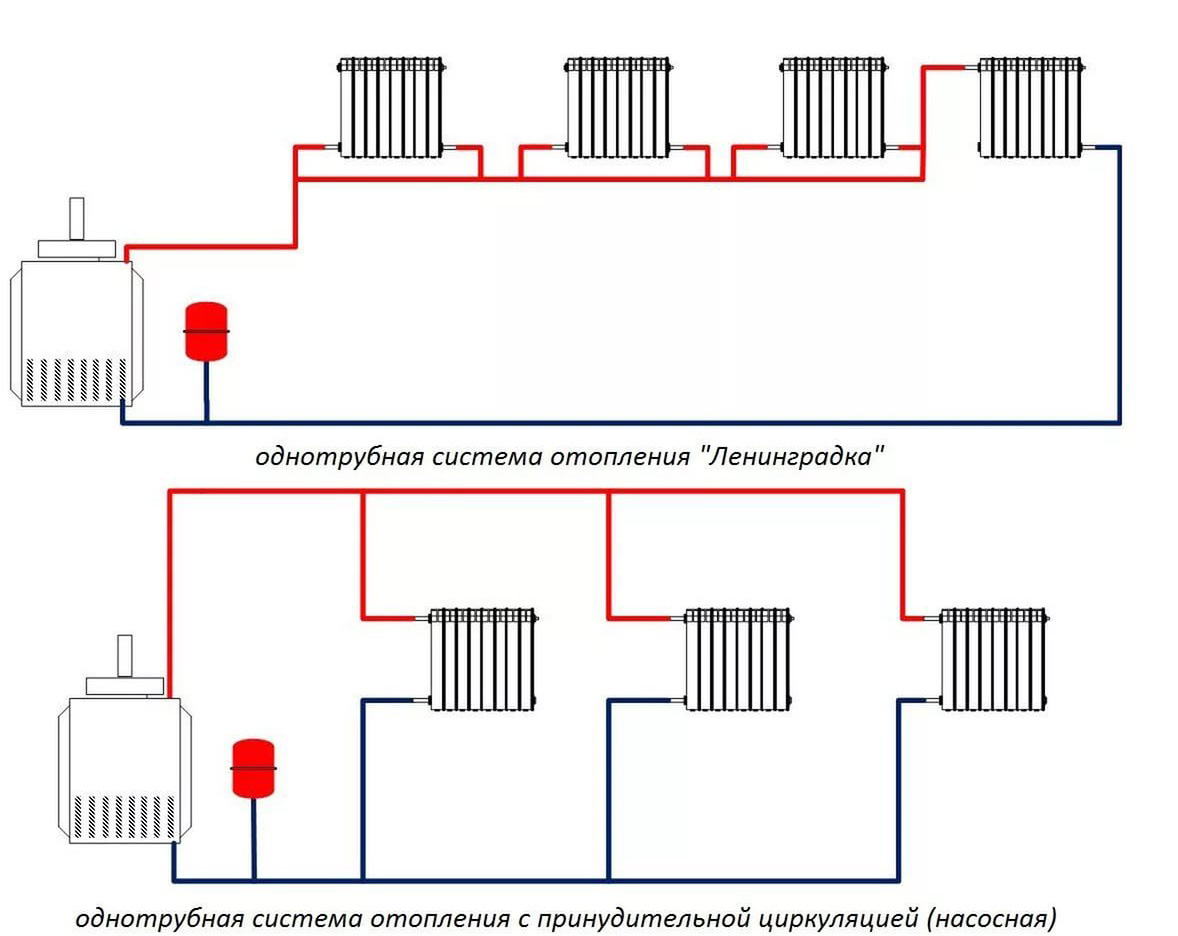

Фото 2. Однотрубная схема отопительной системы с котлом, радиаторами, расширительным баком, циркуляционным насосом.
- Двухтрубная. Схема предусматривает две трубы — подающую и обратную. Теплоноситель от котла подаётся ко всем радиаторам в цепи, благодаря чему они равномерно прогреваются. Двухтрубная разводка удобна, практична, но металлоёмкая, поэтому требует серьёзных затрат на обустройство.
- Коллекторная (лучевая). Это идеальный вариант с точки зрения эксплуатационных характеристик и гидравлической стабильности. Для регулировки технологии работы радиаторов устанавливают шкаф, где размещают коллекторы, всю запорную, балансировочную арматуру. При необходимости отключается один или несколько радиаторов без ущерба для остальных приборов.
