Расширительный бак для холодной воды: обзор баков, какой лучше купить

Трудности выбора

При покупке изделия, следует учесть его соответствие общему объему циркулирующего теплоносителя, а также средние и максимальные температуры для последнего. Нужные данные можно вполне получить самостоятельно, используя следующую информацию:

  • Рабочая (средняя) температура в системе колеблется в границах от +60 до +90 градусов по Цельсию;
  • Тепловой коэффициент расширения жидкости при этом не превышает показатель в 0,035 единиц.

Таким образом, если объем теплоносителя равнялся 100 литрам при температуре в +20 градусов, то при достижении средней рабочей температуры он увеличится на 3,5% (т.е. прибавит 3,5 литра). Соответственно, лишние 3,5 литра будут выведены в емкость, а давление в магистрали придет к нормальным значениям.

Для обеспечения полноценной и беспроблемной эксплуатации, объем должен примерно на 7% превышать количество теплоносителя. Это необходимо ввиду того, что магистраль легко прогревается до наивысших значений, что говорит о необходимости использования вдвое большего объема. И к тому же, воздушная камера всегда заполнена воздухом, чего не скажешь о жидкостной. Тем более, чем выше точка установки рассматриваемого оборудования, тем меньше будет создаваться давление. 7% — это оптимальный показатель для контура, так можно будет обойтись чуть меньшим объемом баковой емкости. Если же бак установлен в нижних точках магистрали, то лучше приобрести емкость на 10% больше номинального объема циркулирующего носителя.

Монтаж расширительного бака

Сподключением открытого расширительного бака все очень просто. В нижнейего части находится трубка с нарезной резьбой, посредством которойсоединяют бак с трубой отопления.

Закрытые расширительные бачкирекомендуется устанавливать в тех участках системы отопления, гдедавление минимальное, то есть в обратку. Установленный в системуотопления бак не должен создавать неудобства для жильцов. Поэтомуудобнее всего его монтировать в углу на полу или возле стены.Весь процесс установки расширительного бака будет происходить примерно так:1) Сначала устанавливается и крепится сам бак. Выбор бака напольного илинастенного определяется объемом и условиями, в которых будетпроизводиться установка. В любом случае бак необходимо надежно закрепитьк полу или стене.

2) Следующим шагом будет врезка в обратныйтрубопровод системы отопления. Врезка осуществляется трубой такого жедиаметра, как предусмотрено для подключения расширительного бака. Еслиотопительные трубы полипропиленовые, то впаивается соответствующийтройник; если металлопластиковые, то труба разрезается и вставляетсятройник на фитингах; для стальных труб — вваривается резьбовой патрубок.

3) Затем на резьбу, врезанную тем или иным способом, навинчивается отсекающий кран, в который пакуется разъемное соединение (американка). Американка соединяется трубой с расширительным баком. Теперь,когда подключили бак к системе отопления, необходимо проверить давлениев его воздушной части. Если оно совпадает с паспортными данными, томожно открыть отсекающий кран и впустить в систему воду. Находящийся втрубопроводе воздух сам выйдет через автоматический воздушный клапан приподключении расширительного бака. Как правило, автоматическим воздушнымклапаном оборудуются все современные расширительные баки.

Можнотакже предусмотреть аварийный слив бака. Используется он крайне редко,но все предусмотрительные монтажники его оборудуют. После американкимонтируется тройник, в боковом ответвлении которого есть полудюймовыйкран, который служит для того, чтобы при необходимости слить быстро илегко воду из расширительного бака отопления.

Давление в расширительном баке?

Обратитесь к инструкции устройства – как правило, речь идет об уровне 1-3 бар.

Делайте корректировки давления исходя из места расположения расширительного бачка по отношению ко всей системе. Считается, что в резервуаре необходимо поддерживать давление на 0,4 атмосферы ниже, чем в трубопроводе — этого достаточно для нормальной, бесперебойной работы системы. Утверждение справедливо, если бак и трубопровод на одном уровне. Иначе разницу следует увеличивать.

Узнать, какое давление в бачке, можно по манометру. Проверить работоспособность прибора можно так: закройте клапаны, чтобы изолировать бак, через несколько минут накачайте, а потом стравите воздух. Если во время манипуляций стрелка двигается — плавно, предсказуемо, то все хорошо — прибору можно доверять. Второй способ: использовать ручной манометр. Одинаковые разъемы у прибора и выпускного клапана бачка позволят просто произвести измерение.

Нельзя допускать ситуации перекачки давления расширительного бака – тогда выдавит всю воду, как следствие – гидроудары при избыточном нагреве. Недостаток давления приведет к срывам предохранительных клапанов – поднимите давление. Например, при помощи насоса от велосипеда или автомобиля через специальный золотник. Также подойдет баллон со сжатым воздухом.

Придерживаясь этих правил, можно выбрать, поставить расширительный бак, который долгое время без проблем поможет сохранять высокое качество горячего водоснабжения в доме.

Значение расширительного бака для водоснабжения в автономной системе

На сегодняшний день автономная система подачи холодной воды для частного дома или дачи получила достаточно широкое распространение и уже ни для кого не в диковинку. А все потому, что эти приспособления доказали свою надежность и эффективность на практике, однако следует отметить, что для поддержания их в рабочем состоянии необходимы особые механизмы, о которых так называемый «непросвещенный обыватель», то есть человек, который на протяжении всей жизни пользовался исключительно централизованным водоснабжением дома, даже и не догадывается.

Взять хотя бы во внимание то, что работа автономной системы подачи воды для частного дома или дачи сможет функционировать на протяжении длительного периода времени только тогда, когда будет обеспечено включение в нее расширительного бака (специальной емкости) для водоснабжения (о них-то как раз речь и пойдет) – необходимый его объем (100, 200 л или меньше) будет подбираться индивидуально. Сейчас можно без всяческих трудностей приобрести любую подходящую модель, однако для того, чтобы приобрести подходящую модель, необходимо все-таки иметь общие представления о типах оборудования и четко понимать принцип действия этого устройства

Кроме того, выбрать подходящий вариант емкости это только меньшая часть дела – наибольшую сложность представляет подсоединение расширительного котла в автономную систему.

Крепления и держатели для расширительного бака отопления

Отопительная система – необходимый и важный элемент в доме, а организовать ее можно собственными руками

В процессе монтажа важно правильно выполнить крепление расширительного бака к стене

Назначение и виды расширительных баков

Расширительный бак – неотъемлемая часть жидкостной системы индивидуального отопления. Он представляет собой емкость, предназначенную для приема избыточного объема воды, так как она расширяется при нагреве. При охлаждении теплоносителя, расширительная емкость возвращает ранее принятый теплоноситель в сеть отопления. Таким образом он помогает поддерживать стабильность давления сети отопления при различных температурных режимах.

Все многообразие моделей классифицируется на два типа:

  1. Открытые. Используются реже. Как правило, такой вариант можно встретить в домах, которым более 10 лет. Они представляют собой резервуар с открытой верхней частью и соединением внизу. Встраиваются в систему отопления в самой высокой ее точке.
  2. Закрытый. Вариант представляет собой герметичную емкость с двумя камерами. Прорезиненная мембрана играет роль разделителя между ними.

На рынке представлены большей частью варианты закрытого типа. Расширительный бак в таком оборудовании – самый важный элемент. Закрытая сеть отопления имеет много преимуществ, в частности полностью исключен контакт с атмосферой. Благодаря этому нет необходимости подпитывать систему, так как вода не испаряется. А мембранную емкость можно установить в любом удобном месте.

Чтобы подобрать емкость по объему, нужно выполнить стандартный расчет по формуле Vрб (объем в литрах) = Vсо × (k / 100) × (Pv + 1) / (Pv-Ps), где:

  • k – коэффициент расширения воды;
  • Vсо – объем системы отопления в литрах;
  • Ps – давление в сети отопления;
  • v – давление предохранительного клапана.

Типы крепежа

К установке и эксплуатации каждой конкретной модели предъявляются определенные требования. В частности:

  1. Монтаж производят в том помещении, где круглогодично сохраняется температурный режим не выше нуля.
  2. Емкость устанавливается над котлом. Соединение с ним должно быть вертикальным.
  3. Предусматривается аварийный перелив.
  4. Должен быть организован постоянный доступ к воздушному клапану, крану для слива, шильдику.
  5. Редуктор размещают после водомера.

Конструкция может быть прикреплена при помощи комплектов крепления 8-35 для мембранных баков.

Стандартные кронштейны

Этот тип крепления подходит практически для всех вариантов емкостей. Они имеют стандартную форму. Как правило, выполнены из металла. В комплекте имеется все необходимое – шайба, прокладки и т.д

Важно подобрать крепление качественного производства

Регулируемые кронштейны

Вариант представляет собой металлический кронштейн с выдвижной консолью. Конструкцией предусмотрен стопорный болт (болты). Держатель изготовлен методом контактной электрической сварки.

Регулируемый кронштейн применяется для крепления бака непосредственно к стене. К нему в комплекте идет пенополистироловая прокладка, шайба из нержавеющей стали.

Кронштейн со стальным хомутом

Предназначен для крепления расширительного бака к стене. Его также применяют при напольном монтаже емкости. Длину кронштейна регулируют самостоятельно.

Как правильно установить своими руками расширительный бак

Самостоятельный монтаж расширительного бака несложная процедура, но перед установкой все же стоит разобраться с деталями. Место установки зависит от проекта. А вот где установить соединительный узел – на подаче или на обратке – это решение индивидуальное. В любом случае буфер будет выполнять свою функцию.

При установке емкости открытого типа отопление может работать по принципу естественной циркуляции воды, то есть она будет энергонезависимой. Мембранный тип бака требует установки насоса. Если насос не встроен в сеть, то есть он внешний, то перед насосом устанавливается компенсирующая емкость. В противном случае бак будет работать неправильно, реагируя на слишком высокое давление.

Благодаря автономной системе отопления, можно не зависеть от того, когда стартует или завершается отопительный сезон. Это позволит существенно экономить на оплате счетов и наслаждаться комфортным пребыванием в собственном доме.

Нюансы самостоятельного монтажа

Подключение мембранного бака для водоснабжения в зависимости от его типа может быть выполнено в вертикальном или горизонтальном варианте. Особых отличий между этими двумя группами резервуаров нет. Делая выбор, ориентируются на параметры помещения, предназначенного для размещения оборудования.

При установке мембранного бака для водоснабжения придерживаются ряда рекомендаций:

  1. Резервуар располагают так, чтобы при необходимости обслуживания к нему был беспрепятственный доступ.
  2. Следует предусмотреть выполнение демонтажа соединительных труб для ремонта или замены.
  3. Диаметр подсоединяемого водопровода не должен быть меньше диаметра патрубка.
  4. Чтобы не допустить электролитической коррозии, резервуар необходимо заземлить.

Бак монтируют со стороны всасывания насоса. На участке между насосом и точкой подключения исключают все элементы, которые могут создать в системе большое гидравлическое сопротивление.

Решить проблему с тем, как накачать расширительный бак в системе водоснабжения, когда величина давления в нем упала ниже определенной отметки, поможет любой воздушный насос — автомобильный, велосипедный или другой. Для этого шланг насоса подсоединяют к золотнику на баке.

Расширительный бак – обязательный элемент каждой автономной водоснабжающей конструкции. Этот резервуар, благодаря наличию мембраны, не только поддерживает требуемое давление в системе, но и препятствует преждевременной поломке насосного оборудования и сохраняет некоторый запас воды. Однако все вышеперечисленные функции прибор будет выполнять при условии, что он был грамотно выбран с учетом рекомендаций и правильно смонтирован. Поэтому при отсутствии навыков подобного вида работ и незнания принципа работы мембранного бака для водоснабжения, лучше доверить его установку специалистам, которые быстро, качественно и в кратчайшие сроки все сделают.

Открытый бачок

Все излишки в системе постепенно выталкиваются в это приспособление, поэтому зачастую их устанавливают в самой высокой точке постройки, часто я видел такое оборудование на крыше, они были утеплены специальными материалами.

Несколько сотен грамм в небольшой схеме отопления могут привести к значительным поломкам, выдавливаются прокладки, нарушается целостность труб. Поэтому без таких агрегатов обеспечить действенный и безопасный процесс не получится.

Устройство и принцип работы

Подобные модели достаточно просты в изготовлении, чем мембранные баки, их зачастую конструируют самостоятельно, для этого нужен металл и навыки в сварном деле. Если сказать проще, то для реализации задуманного можно использовать даже пустую канистру, необходимо лишь правильно подвести трубопровод, и обеспечить герметичность соединений.

Принцип действия также незамысловат, в процессе расширения лишний теплоноситель заполняет резервуар, а после остывания возвращается в систему.

Как рассчитать объем

Поскольку жидкость контактирует с воздухом, она будет постепенно испаряться, без участия человека устранить все нюансы процессов не получится. Для просчета объема существуют специальные формулы, используя их, можно достаточно быстро и точно вычислить нужный размер открытого расширительного бака. Изначально находится увеличение жидкости при повышении температуры, а затем эти показатели округляются в большую сторону.

Подключение

Благодаря доступности такие приспособления пользуются спросом на протяжении многих лет, их устанавливают зачастую на крышах частных домов. Существуют самодельные конструкции как прямого, так горизонтального строения. Они могут располагаться в стоячем положении или крепиться к дымоходной трубе для беспрепятственного ремонта.

Не исключается вынос агрегата в жилые помещения, найти верхнюю точку можно достаточно просто, но я не считаю это решение максимально эстетичным для интерьера комнаты, такие манипуляции лучше производить исключительно в бытовых помещениях.

Что представляют собой расширительные баки в системе отопления

Предназначение расширительных баков

В системе отопления постоянно происходят колебания температуры воды. Это приводит к изменению давления во всех узлах конструкции. Герметичность системы не позволяет избавиться от излишка жидкости. Последствия таких колебаний температуры и давления – выход из строя котла и трубопроводов. Кроме того, это опасно для людей, которые находятся в помещениях с трубопроводами.

Клапан для сброса излишков воды провоцирует появления еще одной проблемы. В систему попадает воздух, нарушается нормальный процесс циркуляции. При снижении температуры потребуется пополнить установку теплоносителем. Это влечет дополнительные затраты и неудобства. Выход из ситуации – расширительные мембранные баки.

Установка расширительного бака способствуют стабилизации работы всей отопительной системы. Конструкция объем и дизайн оборудования зависит от конкретных условий установки.

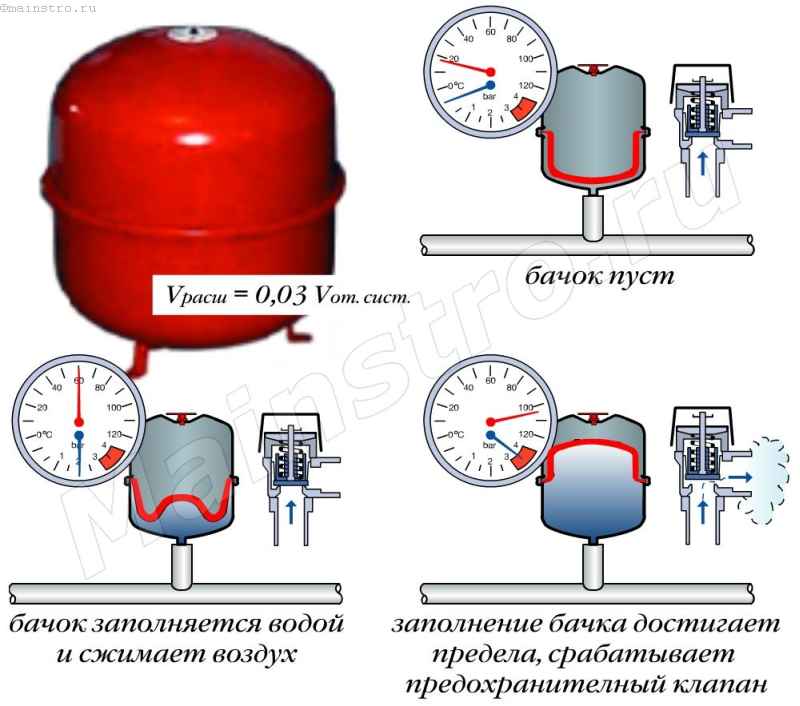

Конструкция и принцип работы мембранных расширительных баков

Бачок представлен в виде сосуда со встроенной мембраной, изготовленной из резины. Она делит внутреннее пространство на две части. В одной находится сжатый воздух, а другая предназначена для теплоносителя.

Иногда вместо воздуха используют сжатый газ, например, азот. Параметры давления газа представлены в паспорте. Когда система находится в нерабочем состоянии, внутренний объем бака заполнен газом или воздухом. Перед вводом в эксплуатацию устанавливают равновесное давление во всей системе. При изменении температуры носителя, в нашем случае воды, она расширяется и избыток начинает поступать в камеру расширительного бака. Давление в газовой части бака выравнивается с показателями давления в системе.

При больших объемах теплоносителя требуется установить контроль за давлением в камере, где находится воздух.

Внутренняя мембрана бывает:

  • баллонная, которая в случае выхода из строя подлежит замене. Вода при использовании этого вида мембраны не соприкасается с корпусом бака;
  • диафрагменная, которая относится к незаменимым и применяется для систем с небольшим количеством теплоносителя.

Преимущества и недостатки мембранных баков

Преимущества мембранных баков:

  • бутиловые и резиновые мембраны допускаются к использованию в системах с питьевой водой;
  • качество воды не является препятствием для использования мембранных баков. В случае использования воды с превышением по показателю содержания кальция, мембрану легко сменить;
  • при подкачке требуется небольшое количество газа или воздуха;
  • теплоноситель не испаряется. Благодаря этому отсутствуют его потери;
  • минимальные затраты на эксплуатацию системы;
  • монтаж не требует больших затрат средств и времени.

Читайте еще: Расширительный бак для системы водоснабжения: принцип работы и выполняемые функции, особенности расчета

Расширительный бак для отопления открытого типа: характеристика устройства

Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.

Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.

Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель

Принцип работы расширительного бачка системы отопления

Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.

Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:

  • для соединения расширительной трубы, через которую поступает теплоноситель;
  • для циркуляционной трубы, что отводит воду из системы;
  • контрольной трубы, предназначенной для регулировки наполненности системы и
  • ликвидации из нее воздуха;
  • переливной трубы, для удаления излишков жидкости.

Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.

Принцип работы расширительного бака системы отопления

В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.

Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.

Достоинства и недостатки открытого расширителя

Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.

К недостаткам такой емкости можно отнести:

  • необходимость теплоизоляции бака для снижения потерь тепла;
  • монтаж дополнительных трубопроводов, что портит эстетичный вид;

Расширительный бак имеет довольно простую конструкцию

  • не герметичность резервуара;
  • необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

Расширительную емкость устанавливают рядом с котлом отопления

Типы расширительных мембранных баков

Производители выпускает два варианта таких резервуаров:

  1. Со сменной мембраной . Их основная отличительная особенность заключается в возможности заменить данный элемент. Вынимают мембрану расширительного бака для водоснабжения посредством фланца, держащегося при помощи нескольких болтов. При этом необходимо помнить, что в приборах, имеющих большой объем, для стабильной работы данного элемента его дополнительно прикрепляют к ниппелю задней частью. Другой особенностью данного устройства мембранного бака для водоснабжения является то, что вода, наполняющая бак, находится в диафрагме, и не соприкасается с внутренней поверхностью емкости. За счет этого металлические элементы не подвергаются коррозии, а вода защищена от возможного загрязнения. В итоге период эксплуатации приборов значительно увеличивается. Продается такой расширительный бак для водоснабжения в горизонтальном или вертикальном варианте.
  2. Со стационарной диафрагмой . В резервуарах данной конструкции внутреннее пространство разделено на две части прочно закрепленной диафрагмой, которая не подлежит замене. Когда мембрана в расширительный бак для водоснабжения выходит из строя, бачок приходится менять. В одной части резервуара находится воздух, а во второй – вода, напрямую соприкасающаяся с его внутренней поверхностью из металла, а это может вызвать коррозию. С целью недопущения разрушения стенок бака и загрязнения воды, его изнутри покрывают особым красящим составом. Но подобная защита не является долговечной. Выпускают резервуары со стандартной диафрагмой двух типов — горизонтального и вертикального.
