Делаем отопление на отработанном масле своими руками: описание принципа работы, конструкции самодельных котлов и заводских горелок

Процесс создания печи на отработке своими руками

Выпускаем остатки газа из баллона, просверливаем в днище отверстие диаметров 1 см, затем основательно промываем баллон мыльной водой, чтобы убрать мусор и запах отдушки от газа.
Вырезаем болгаркой сбоку 2 прямоугольных окна, нижний побольше и верхний поменьше, это будет основная камера и камера дожига.
Из листовой стали создаем дно камеры дожига.
Из трубы делаем горелку – место, где пары масел будут соединяться с воздухом и повторно поджигаться. Желательно хорошо отшлифовать трубу с внутренней части, в таком случае вам удастся заметно повысить эффективность печи.
Собранная горелка вваривается в камеру дожига.
Из нашего диска и небольшой части листа создаем поддон для основного места горения отработки, поддон изготавливайте ориентируясь на чертеж.
Для стыковки горелки и крышки поддона желательно применять муфту – это значительно упрощает уход за печью.
Далее делаем основной подвод для отработки в камеру сгорания. Для этой цели в боковой части газового баллона сверлится отверстие, туда вваривается труба концом с резьбой.
На другом конце трубы монтируется вентиль, к нему подсоединяется шланг, а уже он подключается гибким шлангом к емкости с отработкой.
К самой верхней точке баллона приваривается дымоотводящая труба, а уже она выводится из помещения. Для отвода газов можно обустроить дымоход с поворотным коленом, а можно строго вверх вывести.

Один из способов создания теплообменника – приварить к корпусу баллона стальные пластины – изображен на фото ниже. Также далее будет представлен чертеж печи на отработке, которую можно изготовить по вышеуказанной инструкции.

Котлы на отработанном масле UNICAL (Италия)

Котлы UNICAL — надежные итальянские стальные котлы с полностью омываемой топкой и реверсивной камерой сгорания.

Комбинация котла UNICAL Modal и горелки NORTEC WB обеспечивает надежную работу котельной мощностью до 291 кВт на отработанных маслах и других видах жидкого топлива. Рабочее давление — до 5 атм.

Котлы UNICAL Ellprex имеют мощность от 300 до 970 кВт и выполнены по эллиптической схеме, что существенно экономит место при установке в котельной. Рабочее давление — до 6 атм.

Таблица соответствия котлов UNICAL горелкам NORTEC WB:

Описание и технические данные котлов Unical Modal в формате .pdf

Инструкция по установке и обслуживанию котлов Unical Modal в формате .pdf

Инструкция по эксплуатации котлов Unical Modal в формате .pdf

Инструкция по установке и обслуживанию котлов Unical Ellprex в формате .pdf

Инструкция по эксплуатации котлов Unical Ellprex в формате .pdf

Появились вопросы? Спросите сейчас:

Переоборудование котлов для отопления на отработке

Для перевода котла на отработанное масло мы предлагаем приобрести и установить на котел горелку на отработанном масле NORTEC WB. Горелки на отработке NORTEC имеют мощность в пределах от 20 до 1300 кВт и подходят для установки на любой котел отопительный на отработанном масле. Возможность использовать отработанное масло в качестве топлива закреплена ГОСТ 21046-86. «Нефтепродукты отработанные» , который прямо указывает, что отработка масла — не отходы, а сырье для производства топлива.

Котел на отработке своими руками

В интернете существует немало примеров, когда какой-то умелец изготавливает котел на отработке своими руками. Вы можете с легкостью найти чертеж котла на отработанном масле и даже пошаговую инструкцию по изготовлению котла на отработке. Тем не менее, нужно помнить, что главным отличием фабрично изготовленных котлов и горелок на отработке являтся полноценная гарантия их пожарной безопасности. Никакой «гаражный» вариант такой гарантии не имеет.

Котлы отопления на отработанном масле — принцип работы, схема установки своими руками

На отечественном рынке представлено огромное разнообразие отопительного оборудования. Здесь вниманию покупателей предлагают теплоагрегаты, работающие на разном виде топлива, в том числе котлы отопления на отработанном масле. Увидеть, как они выглядят, можно на фото. Основное их назначение – обогрев не только жилых помещений, но и небольших по площади офисов и производственных помещений.

В зависимости от задач, которые с их помощью предстоит решать, отопительные котлы на отработанном масле функционируют на основе различных технологий и с применением разного вида топлива:

котлы отопления на отработанном масле работают на отходах, образовавшихся в результате осуществления транспортных перевозок, и являются идеальным решением при необходимости обогрева станции технического обслуживания автомобилей. Кроме этого система отопления на отработанном масле работает и на дизельном топливе;
стабильный спрос имеют источники тепловой энергии на природном газе;
электрические теплоагрегаты.

Газовые и электрические приборы уже давно используются для бытовых целей, а вот масляное отопление дома встречается редко.

Выбор материалов

При выборе компонентов котла следует руководствоваться принципом целесообразности. Если планируется отопление небольшого помещения – оборудование на отработанном масле можно сделать из газового баллона.

Достаточно небольшой модернизации, включающей в себя изготовление трубы с отверстиями, входного отверстия для подачи топлива и дымохода.

(Котел из газового баллона)

Если же необходимо сделать печь полностью из подручных материалов – следует правильно подобрать комплектующие. При выборе специалисты рекомендуют придерживаться таких требований:

Марка стали и ее толщина. Можно использовать 15К или 20К. Они выдерживают значительную температуру без изменения конфигурации. Толщина стали для камеры сгорания – от 3 мм и более. Корпус изготавливается из металла 2 мм. Применение чугуна нецелесообразно, так как он сложно поддается обработке;
Сварка. Главным условием является герметичность конструкции и надежность сварочных швов;
Регулирование положения. Для этого к дну приваривают ножки с функцией изменения высоты.

После изготовления котла необходимо проверить его надежность и качество сварных швов. При испытании мощность необходимо наращивать постепенно, одновременно контролируя сохранение целостности элементов.

Финские котлы для частного дома на отработанном масле

Большой популярностью пользуется на основании многочисленных отзывов котел на отработанном масле Ecoheat 60S, укомплектованный горелкой. Аппарат можно подключать к бойлеру для получения горячей воды. Котел имеет габариты 102х67х79 см. Расход топлива не превышает 5,4 л/час. Мощность агрегата составляет 60 кВт.

Корпус котла выполнен из листовой стали и покрыт теплоизоляцией в виде плотного стекловолокна. Преимуществом агрегата является простота обслуживания, что обеспечивается благодаря классической форме камеры сгорания и двойной системе фильтрации топлива. Купить котел на отработанном масле можно за 280 тыс. руб.

Еще одной достойной внимания моделью является котел Danvex B-60, функционирующий на отработке. Он используется для обогрева помещения площадью 150-200 кв. м. Мощность устройства – 63 кВт. Корпус выполнен из качественной жаропрочной стали с теплоизоляционным покрытием. КПД устройства составляет 88 %. Его можно подключить к бойлеру. Расход топлива равен 5,6 л/час.

Корпус котла Danvex B-60 выполнен из качественной жаропрочной стали с теплоизоляционным покрытием

Модель отличается качественной и профессиональной сборкой и стильным исполнением. Агрегат прост в эксплуатации и в обслуживании. Благодаря наличию герметичной топливной линии исключается вероятность испарения масла и присутствие неприятного запаха в помещении. Средняя цена котла составляет 290 тыс. руб.

Область применения

В стандартном исполнении самодельная печка на отработке хорошо прогревает воздух. Для обустройства отопления в жилых домах применяются такие печки редко, так как кислород от разогретых до предела частей корпуса выжигается.

Но вот для поддержания комфортной температуры в производственных помещениях данные агрегаты отлично подходят, так как быстро выходят на рабочую температуру.
Поэтому вы можете часто увидеть такие печи в автосервисах, автомойках, гаражах, различных цехах, а также на складах и теплицах.
Некоторые умельцы переделывают классические варианты печей на отработке: в них можно встроить зигзагообразный контур для нагревания воды.
В таком случае получается настоящая водяная печь на отработке.

Как сделать печь на отработке с наддувом своими руками

Возьмите один цилиндр такого размера, чтобы в него вмещалось около 10 литров жидкости. В него залейте масло, заполнив объем процентов на семьдесят. Лучше всего именно нижний цилиндр сделать большего размера, чтобы для обогрева обходиться одной заправкой масла. К цилиндру приделайте ножки, чтобы пол под печкой не нагревался и не повредился. В цилиндр вставьте заслонку, с помощью которой можно регулировать количество тепла. Если заслонку полностью задвинуть, тепла будет меньше, отодвинуть на всю – тогда тепла окажется много. Далее к цилиндру прикрепите трубу и на нее верхний цилиндр. В трубе проделайте отверстия размером чуть больше сантиметра, они должны быть друг от друга на расстоянии около 6 см.

Печь с наддувом представляет собой высокий цилиндр, внутри которого располагается труба с отверстиями. С нижней части конструкции делают дверцу, чтобы можно было разжигать и топить. Чтобы подавать воздух в цилиндр, делают отверстия. Масло добавляется по мере надобности, это можно делать с помощью насоса. В масло добавляют немного бензина, через несколько минут он прогорит. Масло поджигается и выделяет пары, контактируя с кислородом, получается мощное пламя. От такого пламени цилиндр становится настолько горячим, что его поверхность становится красной. Чтобы обогреть помещение, возле печки ставят вентилятор, который разгоняет тепло по всему помещению.

Печь из газового баллона хороша тем, что он имеет толстые стенки и поэтому проработает очень долго. Отопить сможет большую квадратуру. Для изготовления печки возьмите толстостенный баллон, вкопайте его в землю, с помощью болгарки срежьте верхнюю часть, а затем и нижнюю, к которой приделайте ножки. В отверстие в верхней части баллона вставьте трубу, из которой будет отводиться дым. В ней сделайте много отверстий диаметром по несколько миллиметров. Теперь нужно сконструировать дымоход. Для этого возьмите трубу длиной не менее двух метров. Приварите ее к первой трубе.

Имейте в виду, что когда вы имеете дело с топливом, то будьте предельно внимательны и осторожны. Такая печь должна располагаться вдали от объектов, которые легко воспламеняются, и подальше от сквозняков. При покупке масла следите, чтобы оно было хорошо очищенным, так как засорения быстро отложатся на стенках и не дадут большого количества тепла. Примерный расход масла – литр в час, если температура помещения 15 °С. Конструирование такой печи займет у вас время и силы. Однако такая печь будет обогревать большой гараж или дачу в зимний период, когда там постоянно никто не живет, а экономность такого обогрева говорит сама за себя.

Чтобы лучше понять ход работ, как сделать печь на отработке с наддувом своими руками, есть разнообразные чертежи, видео, где рассказано подробно об используемых материалах, инструментах и самом ходе работ.

Рекомендуем прочитать по теме:

Принцип работы котла на отработке

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

При правильной конструкции и соблюдении всех необходимых технических моментов, котел на отработанном топливе не представляет угрозы для здоровья человека. Но здесь нужно четко придерживаться условий эксплуатации и понимать, что данный агрегат подходит для отопления только хозяйственных помещений. Выполнять такой прибор для обогрева дома нельзя. Ведь для него используется отработанное топливо, которое сложно отнести к чистым видам горючего.

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

в производственных помещениях;
в помещениях для содержания животных;
в автомастерских, на СТО;
в теплицах;
в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.

2 Техническая характеристика отработки

Масло — это углеводородное сырьё, из которого извлекается бесплатная энергия. Раньше его вынуждены были утилизировать, а это дополнительные расходы для предприятий: транспортные затраты, экологические штрафы и сборы. Иногда отработанный материал просто сбрасывался на почву и в водоёмы, что существенно вредило окружающей среде.

Сначала машинное масло смешивали с соляркой, применяемой для обогрева помещения. Результат был впечатляющим. Затем стали использовать как основное топливное средство.

Разработчиками горелок были достигнуты высокие показатели КПД обогревательных приборов (до 94%). Сжигая один литр масляного горючего, получают до 11 кВт в час. Эта цифра примерно такая же, как и у дизельного топлива. Пройдя очистку, энергоэффективность вторсырья увеличивается ещё на 20−25%. К тому же стоимость вторичного масла гораздо ниже дизельного и большинству людей достаётся даром, а у предприятия выгодно решается проблема обязательной утилизации.

При обогреве на отработанном масле не всегда одинаковый КПД, но он напрямую зависит от состава и происхождения топлива. КПД характеризуется такими параметрами:

плотностью, определяющей удельный запас энергии;
вязкостью, влияющей на эффективность;
температурой воспламенения и застывания при отрицательных температурах воздуха;
зольностью (содержанием твёрдых несгораемых составляющих, остающихся в виде нагара);
наличием в своём составе воды, а также других веществ (горючего, кислот, тосолов, присадок, щелочей и т. д. ).

Как уже говорилось выше, извлекать тепло можно из любого масла. Чаще других используются продукты нефтепереработки:

моторное масло (применяется в двигателях внутреннего сгорания);
индустриальное (смазываются различные механизмы);
компрессорное (в холодильных установках, компрессорах);
энергетическое (диэлектрик, применяющийся в конденсаторах, трансформаторах).

Пользователи приборов, за неимением достаточного количества своего топлива, прибегают к закупке горючего у поставщиков, которые, в свою очередь, скупают и подвергают его процессу обработки. Затем энергоносители транспортируются при помощи масловозов и закачиваются в специальные резервуары, предоставляемые бесплатно в аренду.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

моторные масла и смазочные средства, используемые в различных видах транспорта;
индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

представляет опасность для здоровья, если продукт сгорает не полностью;
большие габариты дымохода — 5 м в длину;
сложность поджига;
плазменная чаша и дымоход быстро засоряются;
работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
твердые отходы с отработкой;
растворители;
продукты, которые не подлежат такой же переработке, как отработка;
нефтетопливо природного происхождения из разлива;
другие неиспользованные нефтепродукты.

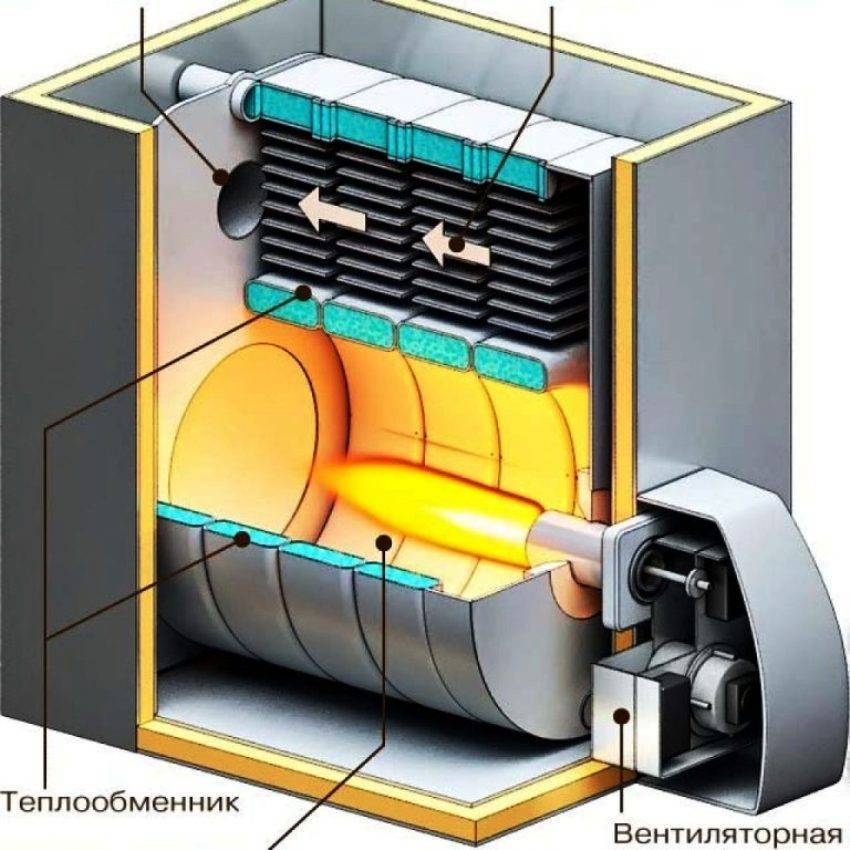

Как работает котел на отработке

Котлы для частного дома на отработанном масле, а также для гаража, мастерской или производственного помещения имеют простую конструкцию. Они состоят из двух камер-отсеков: испарительной и камеры сгорания. В первом отсеке выполняется процесс подготовки отработанного масла к горению. Во втором – оно сжигается. Принцип работы устройства заключается в следующем.

Из емкости с отработанным маслом насос подает вещество в испарительную камеру, которая располагается в нижней части аппарата. В ней поддерживается необходимая температура, достаточная для нагревания и последующего испарения отработки. Масляные пары поднимаются в верхнюю зону корпуса, где располагается камера сгорания. Она дополнительно оснащена воздуховодом в виде трубы с отверстиями. С помощью вентилятора по воздуховоду воздух подается в камеру, где смешивается с масляным паром. Образованная смесь сгорает без остатка.

Теплообменник распространяет полученное тепло. Образованные продукты сгорания поступают в дымоотвод. Обязательным процессом является предварительный нагрев отработки. Масло содержит множество примесей, под действием определенной температуры происходит процесс разложения вещества на простые углероды, которые впоследствии сжигаются. В результате образуются водяные пары, азот и газ, безвредные для организма.

Котлы на отработанном масле имеют простую конструкцию

Полное окисление углеводов возможно только при температуре 600 °С. Если это значение не соблюдается, в процессе сгорания образуется множество токсических веществ, крайне опасных для здоровья человека.

Лучшие котлы на отработанном масле

Если перед потребителем становится вопрос о минимизации расходов на отопление и ГВС, то лучшим вариантом для этого является котёл на отработке.

Простая конструкция позволяет изготовить его самостоятельно, что также экономит финансы. Но такое оборудование производится и на заводах в широком ассортименте. Отопление водогрейным котлом намного эффективнее, чем печью, так как система радиаторов позволяет обогреть всё здание, а не только площадь, примыкающую к печи.

Котёл на отработке располагают в отдельном приспособленном помещении, что позволяет избежать попадания в жилище неприемлемых газов. Рассмотрим подробнее что такое установки на отработке.

Принцип действия

Отработкой называются отслужившие свой срок моторные масла. Они являются источником загрязнения окружающей среды и плохо горят. Объясняется это неспособностью кислорода окислить весь набор химических элементов, входящих в состав. Но если удается расщепить отработку на простые составляющие, то она превращается в энергоэффективное топливо.

Метод разделения отработанного масла в науке используется давно — это пиролиз. С помощью этого процесса можно выделить горючие вещества из любого типа топлива: древесины, угля и нефти. Этот процесс прост и не требует дополнительных финансовых затрат.

Основное преимущество пиролиза заключается в том, что при горении топлива он сам себя поддерживает и даже регулирует. Человеку даже не нужно вмешиваться в этот процесс.

Плюсы отопительных котлов на отработке

Отопительные котлы на отработанном масле обладают множеством плюсов.

Экономичность

Котёл функционирует на уже первично отработанном масле. Правильно настроенное устройство полностью его сжигает.

Чаще, такие аппараты приобретают люди, у которых имеется доступ к топливу в неограниченных количествах.

Например, работники депо или машиностроительных заводов. Но даже в случае, если отработанную жидкость придётся покупать, то вы всё равно останетесь в плюсе.

Стоимость масла минимальна, а расходуется — экономично. Масло выгорает полностью, а значит, каждая копейка, потраченная на него, будет отработана.

Автономность

Такой котёл работает автономно, без подключения к стационарной системе обогрева помещения. Покупатель самостоятельно, вне зависимости от централизованной поставки тепла решает, где будет установлено устройство. Это актуально в частных домах, где автономное отопление крайне необходимо в холодное время года.

Простота устройства

Аппарат настолько прост в сборке и действии, что некоторые умельцы предпринимают попытки собрать его самостоятельно. Принцип работы самодельного и покупного агрегата схож, а ресурсы, потраченные на изготовление или приобретение практически одинаковы.

Ценовая доступность

Неслучайно такие отопительные устройства пользуются огромной популярностью. Несмотря на то что на рынке мало производителей подобных приборов, они не завышают стоимость, так как прекрасно понимают, что собрать такой аппарат можно и в домашних условиях. В совокупности с низкой ценой на топливо, потребитель может окупить своё приобретение уже за первый отопительный сезон.

Фото 1. Два котла (желтого и красного цвета), работающих на отработанном масле. Производитель Thermobile.

Широкий спектр применения

Котлы на отработанном масле используются не только для обогрева жилых помещений. Часто их можно встретить в офисах, учреждениях, и даже промышленных и складских зонах. Именно эти факторы оказали влияние на то, что такие приборы получили широкий спектр применения.

Экологичность

Топливо сгорает полностью. При этом в окружающую атмосферу не выбрасывается токсичных отходов, вредных веществ. Работа устройства абсолютно безвредная для людей и окружающей среды. Многие модели производителей отмечены знаком экологичной безопасности от различных природоохранных организаций.

Эффективность использования

Аппарат быстро нагревает воздух и помещение вокруг, поддерживает заданную температуру. Тепло ощущается практически сразу же после включения устройства.

Оно не только остаётся в помещении и не исчезает с течением времени, но и распространяется по другим комнатам.

Принцип работы

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 600С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

Самодельный котел на отработке выглядит следующим образом: две металлические емкости соединены между собой трубой и при этом они находятся на разной высоте. Верхний бак оснащен дымоотводящей трубой, длина которой должна быть не менее одного метра.

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

При правильной конструкции и соблюдении всех необходимых технических моментов, котел на отработанном топливе не представляет угрозы для здоровья человека. Но здесь нужно четко придерживаться условий эксплуатации и понимать, что данный агрегат подходит для отопления только хозяйственных помещений. Выполнять такой прибор для обогрева дома нельзя. Ведь для него используется отработанное топливо, которое сложно отнести к чистым видам горючего.

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяется подобные отопительные агрегаты?

в производственных помещениях;
в помещениях для содержания животных;
в автомастерских, на СТО;
в теплицах;
в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.

Как сделать капельную подачу и избежать перелива

Самая большая проблема при реализации агрегатов с плазменной чашей – обеспечение капельной подачи топлива. Для начала нужно обеспечить достаточный уровень фильтрации. Для этого на конец трубки, опущенной в отработку, надевают автомобильный масляный фильтр полной фильтрации (не частичной).

Фильтр этот нужно будет менять как минимум, раз в месяц, а вообще частота его замены зависит от качества топлива и количества в ней примесей. Если в качестве топливопровода используете шланг, со стыковкой фильтра могут возникнуть проблемы. На фильтре имеется металлическая резьба, которую в случае с шлангом накручивать некуда. Как вариант – можно найти кусок маслостойкого шланга нужного диаметра, надеть его на фильтр, а потом через штуцер соединить с основным шлангом.

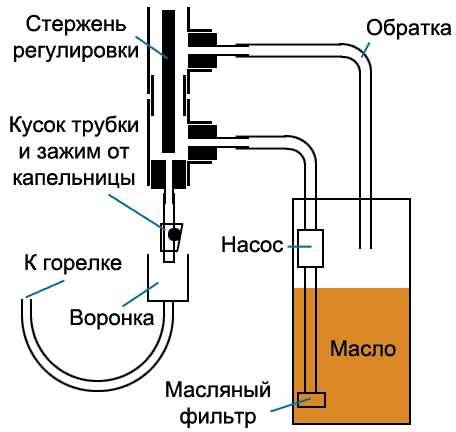

Принцип организации капельной подачи топлива в чашу

Далее может возникнуть проблема с топливным насосом. Подобрать его несложно, но как добиться того, чтобы он подавал только нужное количество масла, если его производительность не регулируется? На рисунке справа продемонстрирована конструкция из двух тройников, ниппеля и штуцеров.

Собрав ее вы добьетесь того, что в шланге в каждый момент времени будет находится столько масла, сколько помещается в этом узле, а излишки стекать будут обратно в бак. Эта схема – аналог фабричной защиты от перелива.

Для обеспечения капельной подачи можно использовать фрагмент медицинской капельницы с регулятором. Его натягивают на нижний штуцер. Колесиком регулируют частоту капель.

Топлива должно быть столько, чтобы горело оно устойчиво и не чадило. Для нормальной текучести отработка должна иметь температуру порядка 10-20оС. При каждом изменении температуры, и при использовании/доливе другого топлива, приходится подбирать частоту капель. Иначе масло сильно горит, или гаснет. Причем оба варианта нас не устраивают.

Подавать масло напрямую от капельницы в печь не получится. Сначала капли топлива попадают в воронку, которая соединена с топливопроводом, подающим горючее в раскаленную тарелку.

Если вокруг корпуса такой печи устроить водяную рубашку – получите печь на отработанном масле с водяным контуром, а куда подавать нагретую воду — на водяное отопление или в душ — дело ваше. Можно в верхнюю часть топки встроить теплообменник (например, кусок трубы изогнутый в виде буквы U). К нему подсоединить выносной бак для обеспечения горячей водой. Второй вариант — подключить трубы, ведущие к отопительной системе. Но в этом случае потребуется насос, который будет обеспечивать циркуляцию воды в системе.

Можно использовать также теплообменник на дымовой трубе. Он может быть заводского или кустарного изготовления.

Правила эксплуатации котла на отработанном масле

Отработка, которая будет заливаться в котел, должна храниться в канистрах по 5 литров. Лучше всего хранить масло в помещении, так как с холодным топливом котел разжечь намного сложнее. Если топливо будет храниться на улице, то примерно за час до розжига его следует занести в помещение. В бачок топливо наливают тоненькой струйкой, стараясь не перемешивать грязь, которая оседает на дно канистры при хранении. В этом случае в котел поступит более чистое масло.

Эксплуатация котла проводится по следующей инструкции:

Наливают в горловину немного отработанного масла, для первого запуска достаточно трех литров топлива, которых вполне хватает для двухчасовой работы котла.
Затем наливают около 100 грамм бензина для розжига

Важно запомнить, что после заливки бензина нельзя закрывать крышку горловины. В противном случае при поднесении спички скопившиеся пары бензина могут вспыхнуть.
Теперь можно зажечь спичку и бросить ее в открытый лючок

Для собственной безопасности лучше держать лицо подальше от горловины.

Поддержка горения. В целом котел не нуждается в участии человека, однако иногда требуется уменьшить или увеличить пламя. Если приоткрыть горловину и увеличить поток воздуха, то пламя станет больше. Для уменьшения огня заслонку горловину немного прикрывают.
Как потушить огонь внутри котла. Для полного прекращения горения топлива нужно полностью закрыть горловину.
Безопасность котла на отработке. Если процесс изготовления выполнялся в соответствии с чертежами котла на отработанном масле и с соблюдением всех пунктов инструкции, а места соединений полностью герметичны, то печь не будет представлять опасности для здоровья и жизни человека.
Эффективность отопления котлом на отработке. Люди, которые уже пользовались такой конструкцией, отмечают, что небольшую площадь можно обогреть до нормальной температуры примерно за 15 минут при условии, что температура на улице не ниже 0 градусов.

Таким образом, печь-котел на отработке является выгодным и достаточно эффективным. Кроме того такую конструкцию без труда можно собрать своими руками.

Facebook X ВКонтакте
