Отопление ПЛЭН: технические характеристики и достоинства системы отопления ПЛЭН

Что такое инфракрасное излучение

Инфракрасное излучение – это безвредный спектр электромагнитного излучения. Инфракрасные волны дают все предметы, окружающие человечество, только в разном диапазоне в зависимости от нагрева. Получается, что инфракрасное отопление абсолютно безвредное, так как дает человеку совершенно естественное тепло.

К тому же инфракрасное отопление полезно для здоровья. Так как диапазон излучения ПЛЭН находится на одном уровне с диапазоном излучения человека, осуществляется терапевтическое воздействие на организм. Инфракрасное тепло улучшает обменные процессы, способствует быстрому выздоровлению от простудных заболеваний и снижению веса.

Циркуляция тепла в сравнении с обычным отоплением. Нажмите на фото для увеличения.

Отопление ПЛЭН при правильной установке позволяет распределять лучи тепла по всей комнате

Важно учитывать высоту потолков и площадь помещения и, исходя из расчетов, правильно распределить систему

Преимущества ПЛЭН

Пленочное отопление имеет ряд преимуществ.

Не требует отдельного места в помещении. Так как вся система устанавливается на потолке и занимает практически до 80% его площади, то в комнате на полу и на стенах место остается абсолютно свободным.

Кроме удобства использования, такое инновационное электрическое отопление полезно и с экономической точки зрения. Оно потребляет достаточно мало энергии. Обусловлено это продуманным устройством потребления электроэнергии. Система ПЛЭН, достигнув указанной на регуляторе температуры, переходит в экономный режим и отключается до тех пор, пока температура не начнет падать, затем снова автоматически включается и набирает потерянные градусы.

Потолочное расположение ПЛЭН. Нажмите на фото для увеличения.

Если все же по какой-то причине повредится проводник и пленка перестанет прогреваться, ее легко сменить на новый лист. Достаточно демонтировать потолочное покрытие, убрать испорченный лист и подсоединить к системе новый. Чего не скажешь, допустим, про тот же самый теплый пол, где вся система заливается капитальной стяжкой, и в случае перегорания контактов остается только пожать плечами и искать новые методы обогрева.

Потолочное отопление удобно тем, что его можно полностью скрыть под любым строительным материалом. Пленку просто декорируют пластиковыми панелями, потолочной плиткой, навесными или натяжными потолками. Единственное ограничение в отделке потолка с системой ПЛЭН – нельзя устанавливать под зеркальные и металлические поверхности.

Отопление ПЛЭН универсальное. Его можно устанавливать как внутри частного дома, так и в любых других помещениях: в квартирах домов, учреждениях социального характера (детские сады, школы, больницы), банях, саунах, теплицах и других учреждениях.

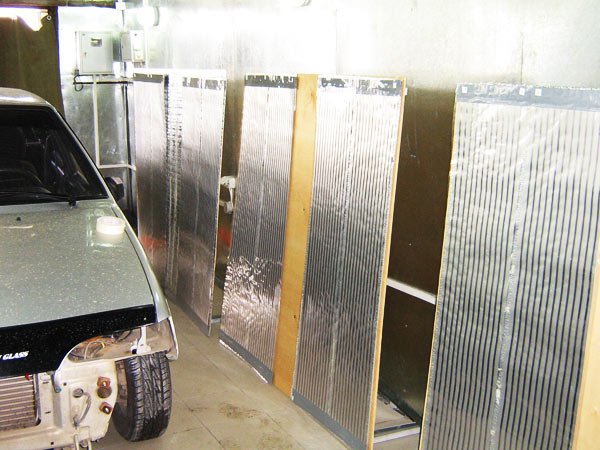

ПЛЭН можно использовать для отопления производственных помещений. Нажмите на фото для увеличения.

Простота конструкции отопления системой ПЛЭН позволяет продлить срок эксплуатации до 30 лет.

Из-за экономного потребления энергии, отсутствия затрат на ремонт и содержания система ПЛЭН быстро оправдывает вложенные в ее установку средства.

Возможность установить отопление своими руками. Достаточны базовые знания электромонтажа и умение закреплять потолочные конструкции.

Отопление ПЛЭН обеспечивает комфорт дома: не сушит воздух и не сжигает кислород. Система работает бесшумно и не выделяет продуктов сгорания.

Теплый пол на основе ПЛЭН. Нажмите на фото для увеличения.

Для того чтобы убедиться в удобстве и простоте этого отопления, достаточно посмотреть на его технические характеристики:

  1. Потребление тока – не более 1 Ампер.
  2. Длина волны инфракрасного излучения – 9 мкм.
  3. Мощность – 180 Вт.
  4. Максимальная температура нагревания на поверхности листа – 45 градусов.
  5. Вес одного квадратного метра – всего 700 г.

Это основные технические характеристики, показывающие, насколько проста система ПЛЭН и насколько она экономна в плане энергопотребления, а небольшой вес способствует легкому монтажу даже в одиночку.

Рекомендации по подключению

Инфракрасные потолочные системы подключаются в соответствии с рекомендациями, которые прилагаются производителем. Эту часть работы лучше доверить опытным электрикам, ведь именно они смогут рассчитать сечение кабеля с учетом общей мощности

Важно при этом провести правильную разводку

Полотна включаются в сеть параллельно, тогда как терморегулятор должен идти в разрыв фазы. Рассматривая таблицу с типоразмерами пленки, вы сможете увидеть, что там имеются образцы на 73 или 110 В. Их размеры невелики, а предназначаются такие пленки для узких и сложных по конфигурации участков, где большое полотно не поместится. При этом подключение осуществляется с учетом некоторых нюансов.

Например, пара полотен на 110 вольт соединяется между собой последовательно. Если вы планируете использовать полотна на 73 вольта, то их в последовательной цепи должно быть три. Терморегулятор устанавливается в разрыв цепи лишь в том случае, если ток суммарной нагрузки не превышает 9 А. Если только выше, то рекомендуется использовать другую схему включения, которая предусматривает использование специального устройства – модульного контактора. В качестве его основной задачи выступает нивелирование большой нагрузки, ведь термостат – это точный и тонкий аппарат, перегрев которому не нужен. Контактные соединения осуществляются с помощью пайки с двухслойной изоляцией термоусадочной трубкой.

Что собой представляет отопление плэн

ПЛЭН, является резистивным гибким электрическим обогревателем. Нагревательные элементы обогревателя подвергаются ламинированию что препятствует попаданию влаги в обогреватель. Сам нагреватель производится виде тонкой ленты толщиной не более 1,35 миллиметров.

Работает данный нагреватель от электрической сети 220 вольт и при этом способен выдерживать большие колебания сети от 160 до 300 вольт. Состоит ПЛЭН из множества многослойных резисторов, которые находятся между двумя листами пластиковой плёнки и фольги.

Монтаж ПЛЭН можно производить как в стены здания, так и в потолок и пол. После установки нагревательных лент их можно скрыть декоративной отделкой ламинит, кафель и так далее в зависимости вида монтажа.

Следовательно, ПЛЭН – это отопительная система, основанная на плёночных электрических нагревателях.

Обеспечение эффективной работы

Производители утверждают, что отопительная система ПЛЭН будет очень эффективной и экономичной. Но следует понимать, что для этого должны быть соблюдены некоторые условия. Например, если постройка не утеплена, то совершенно бессмысленно ждать от ПЛЭН высокого уровня эффективности.

Одним из самых главных требований считается качественная теплоизоляция окон, дверей и стен в помещении. Устройство стеновой изоляции должно производиться снаружи. Для этого можно воспользоваться сэндвич-панелями, штукатуркой и т. д. Если утепление поставить внутри, то в стенах не будет собираться тепловая энергия, так как изолятор будет препятствовать этому.

Другой немаловажный момент — обеспечение достаточной мощности электротока. Для этой цели специалисты советуют пользоваться специальными блоками, которые позволяют распределять нагрузку.

Устанавливать нагреватель ПЛЭН нужно на специальную подложку, которая должна иметь отражающие свойства. Без нее ИК-излучение будет поглощаться основанием, что обусловит совершенно нецелесообразные энергопотери.

Если помещение имеет высокие потолки, то лучше предпочесть напольный вариант установки или попытаться отыскать модели обогревателей большей мощности.

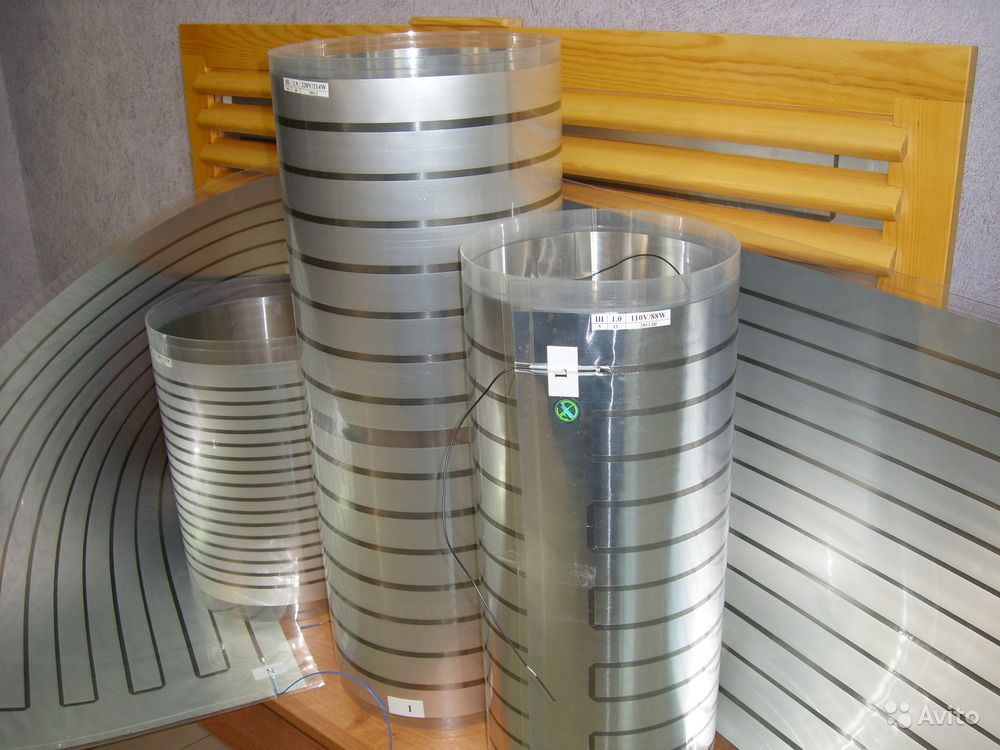

Формы выпуска

Отопительный материал ПЛЭН разных производителей может отличаться внешними размерами, а именно шириной и длиной. Но, несмотря на это большинство производителей, стараются придерживаться общей тенденции и выпускают обогреватели следующих размеров.

  • Нагревательный элемент шириной 350 миллиметров.
  • Нагревательный элемент шириной 510 миллиметров.
  • Нагревательный элемент шириной 650 миллиметров.

Что касается длины материала, то она также может быть разной от 1 до 5 метров с одной из выше перечисленных шириной в зависимости от потребности. От размеров материала зависит мощность нагревательного элемента.

Также следует отметить, что листы ПЛЭН нельзя резать, как это можно делать с обогревателями для тёплого пола отрезая нужную длину по заводским меткам. Следовательно, нужно приобретать листы нагревателя исходя из покрываемой площади.

Достоинства ПлЭн

Следует отметить, что инфракрасное отопление ПлЭн имеет значительно больше преимуществ, чем любая другая система, как показывают отзывы. В частности:

  • ПлЭн не влияют на уровень влажности в помещении, не сжигают кислород;
  • в случае если монтаж и эксплуатация нагревателя выполняются в соответствии с инструкцией, система с легкостью прослужит минимум 30 лет;
  • система отопления ПлЭн не требует какого-либо сервисного обслуживания;
  • система более экономична, поскольку на отопление тратится значительно меньше ресурсов;
  • ПлЭн довольно быстро окупается – всего за 1.5-2 года;
  • при необходимости пленочные системы отопления можно легко демонтировать собственными руками и установить в любом другом подходящем месте;

Монтаж ПлЭн довольно простой

  • система не выделяет вредных элементов;
  • бесшумный уровень работы;
  • ПлЭн имеет защиту от поражения электротоком при случайно прикосновении;
  • система полностью пожаробезопасна;
  • ПлЭн является наиболее экологичным способом отопления;
  • пленка имеет минимальную толщину – она не занимает полезного пространства;
  • уровень электромагнитного излучения ПлЭн не превышает норму, допустимую для используемых в жилом помещении приборов;
  • инфракрасное пленочное отопление не портится при перепадах напряжения или его отключении;
  • инфракрасное излучение препятствует возникновению сырости  и плесени на стенах помещения;
  • ПлЭн имеет высокую скорость обогрева – предметы в комнате становятся теплыми спустя небольшой промежуток времени после включение прибора;
  • устройство имеет автоматизированную систему, которая позволяет с легкостью контролировать температуру в помещении;
  • «дежурный» температурный режим поддерживается на уровне +10°C;
  • пол в обогреваемом помещении всегда теплый – это способствует снижению количества простудных заболеваний у жильцов дома.

Технические характеристики ПлЭн (на 1 м2):

  • уровень КПД – 89-90%;
  • класс защиты IP67;
  • используемое напряжение – 220В;
  • электрическая мощность ПлЭн – 170 Вт;
  • потребляемый ток – 1,2 А;
  • волна излучения имеет среднюю длину в 10 мкм;
  • поверхность ик отопление ПлЭн нагревается до температуры 45-50°;
  • на сегодняшний день в продаже присутствует полотна шириной – 33 см, 51 см и 65 см;
  • длина полотна варьируется от 1 до 5 м;
  • толщина пленки составляет всего 0,55 мм;
  • вес ПлЭн составляет 550 г/м2.

На сегодняшний день ПлЭн является новой системой отопления, популярность которой стремительно растет. И это неудивительно, поскольку, обладая внушительным перечнем достоинств, такая система практически не имеет недостатков. Применение ПлЭн – лучшее решение для тех, кто максимально ценит тепло и комфорт в собственном доме, заботится о своем здоровье и здоровье близких. На видео можно посмотреть, как производится монтаж ПлЭн.

https://youtube.com/watch?v=Enlhkv0WhQY

Принципы работы

Функционирование ИК теплых полов, как это понятно из названия, основано в первую очередь на использовании инфракрасного излучения. Структура системы довольно проста: она состоит из электродов и специального покрытия, в которое встроены полосы, проводящие электрический ток. Прохождение тока через покрытие сопровождается излучением инфракрасных волн, что приводит к обогреву не только самого пола, но и всего помещения в целом.

Еще одним механизмом обогрева, посредством которого инфракрасные покрытия выполняют свою функцию, является теплопередача. Прохождение электрического тока через элементы теплого пола приводит к его нагреванию, после чего тепло передается напольному покрытию и воздуху в помещении.

Наконец, важную роль в осуществлении отопительной функции играет и процесс конвекции. Холодные слои воздуха возле пола нагреваются и поднимаются вверх, замещаясь новыми порциями холодных воздушных масс. Таким образом, непрерывно происходит постепенное прогревание всего воздуха в комнате.

Сколько стоит потолочное ПЛЭН отопление?

Приблизительный расчет сколько стоит ПЛЭН на квартиру 40 м2: кухня 12 метров, комната 17 метров, ванная комната 4,6 метров.

По рекомендации производителя, греющая пленка должна покрывать около 80% площади потолка (27 метров пленки). В стоимость монтажа ПЛЭН я не добавлял отделочные работы по сокрытию этой красоты под декоративную отделку и стоимость электропроводки. В таблице есть цена фирмы на проводку за погонный метр, можно примерно прикинуть.

Цена на пленку варьируется от $13 (украинское производство) до $30 (Финляндия). Я считал оригинальный ПЛЭН (Россия).

НаименованиеСтоимость $
Итого (без проводки, отделки потолка, утепления по СНИПам.):920
Инфракрасная пленка ПЛЭН, м221,6
Монтаж, м25
Терморегулятор 16А (до 22 кв.м.) /10А (до 12.9 кв.м.), шт30/28
Блок управления системой отопления, шт95
Теплоизолирующий материал НПЭ Непрошитый полиэтилен с лавсановым покрытием 5 мм, м21,2
Теплоизолирующий материал НПЭ с монтажом Непрошитый полиэтилен с лавсановым покрытием 5 мм, м21,2+10%
Электропроводка в гофре, м.п2,5
Электропроводка без гофры, м.п2
Монтаж терморегулятора, шт5
Фанера, дюбеля, саморезы, м2от 1

«Грубо» сравню цену на инфракрасное потолочное отопление со стоимостью конвекторов на ту же квартиру.

Конвекторы для квартиры 40 м2. Полный фарш: программатор либо радиопульт, объединение в единую систему отопления, возможность программирования, встроенный стабилизатор (от 150В до 242В). Не включаю стоимость электропроводки.

НаименованиеСтоимость $
Комната 17 м2 Noirot Melodie Evolution 2000W210
Кухня 12 м2 Noirot Melodie Evolution 1250W170
Ванная комната 4,6 м2 Noirot Spot E-3 500W85
Программатор/радиопульт80
Монтаж самостоятельный (вилка в розетку)
Итого (без проводки):545

А если подойти к выбору конвектора более хладнокровно, то сумму смело можно уменьшить раза в полтора — на Noirot свет клином не сошелся, и каждый приличный конвектор программируется отдельно, без радиоуправления и других примочек. По этому поводу написал статью Как выбрать конвектор для основного отопления, в ней есть обзор рынка и параметры выбора обогревателей.

Монтаж инфракрасной потолочной пленки

В том случае, если данная система будет выступать в качестве основного источника тепла, рекомендуется предварительно на поверхности закрепить маты, которые будут занимать порядка 80%. Если инфракрасный потолочный обогреватель используется в качестве дополнительного источника тепла, то достаточно установить маты на 30% от общей площади всей потолочной поверхности.

Перед тем как приступить к монтажным работам, необходимо предварительно правильно рассчитать уровень мощность обогревательных элементов. Благодаря расчету мощности можно будет подобрать терморегулятор. Например, терморегулятор потребляет 4 кВт, на каждый кв. м пленки приходится 0,2 кВт. В данном случае площадь поверхности должна составлять до 20 кв. м.

После этого переходят к монтажу теплоизоляционных материалов. Если планируется установка ИК обогревателя в многоэтажном доме с бетонным перекрытием, то благодаря теплоизоляции можно предотвратить потерю тепла. В деревянных домах теплоизоляция предотвращает рассеивание тепла и, как следствие, пересыхание древесины.

Для утепления можно использовать вспененный полистирол, который покрыт слоем фольги с одной либо двух сторон. Материал стоит крепить к перекрытиям, используя для этих целей тугоплавкие дюбеля. Стыки рекомендуется проклеивать скотчем, выполненным из фольги. Только после этого можно приступать к установке пленочного потолочного обогревателя.

При креплении инфракрасного пленочного полотна необходимо предварительно отступить по всему периметру от стен около 35 см. Между полосками должно быть оставлено расстояние до 5 см. Инфракрасная пленка должна располагаться на поверхности потолка параллельно друг другу. В процессе проведения работ рекомендуется следовать специальной схеме, согласно которой нагревательные элементы не должны находиться над спальными местами и электрическими приборами.

После того как все элементы были закреплены, стоит проверить работоспособность системы. Для этого предстоит подключить к шинам из меди клеммы и плотно зажать их с помощью плоскогубцев, места подключения должны быть надежно заизолированы.

Для соединения между собой инфракрасных пленочных полотен используют электрические медные провода, которые имеют минимальное сечение, равное 2,5 кв. мм. При необходимости провода можно замаскировать, для этого в стенах делают штробу с помощью перфоратора, которую дальнейшем заделывают штукатуркой.

Внимание! При необходимости можно установить инфракрасный теплый пол на потолок

Принцип действия системы отопления ПлЭн

Внешне электрообогреватели системы ПлЭн представляют собой пленку, которая крепится на ровные поверхности. Пленка может быть скрыта под декоративной отделкой.

Важно: для системы отопления ПлЭн в качестве отделки запрещено использование зеркальных и металлосодержащих декоративных материалов.

Внутреннее устройство ПлЭн состоит из алюминиевой фольги с размещенными на ней нагревательными элементами. Внешнее покрытие обеспечивает надежную защиту хрупких составляющих системы.

Технология ПлЭн реализует принцип инфракрасного отопления. При поступлении питания резистивные нагревательные элементы закрепленной на потолке системы начинают излучать электромагнитные волны в инфракрасном диапазоне.

Испускаемые волны нагревают поверхности, расположенные внизу — плоскость пола и крупную мебель. Затем происходит обратный процесс: поверхности начинают отдачу аккумулированной тепловой энергии, тем самым принимая пассивное участие в отоплении помещения.

Характерной особенностью ПлЭн является цикличность работы. 10% продолжительности цикла занимает излучение электромагнитных волн, в остальное время происходит теплоотдача. Автоматизация процесса обеспечивается действием терморегулятора.

Что это такое ? Принцип работы

В расшифрованном виде ПЛЭН означает «пленочный лучистый электронагреватель». Если смотреть в разрезе, можно заметить расположенный между парой полимерных пленок резистивный элемент. Основной принцип работы основан на взаимодействии инфракрасного излучения с окружающей средой.

Рассмотрим принцип действия отопления ПЛЭН более подробно:

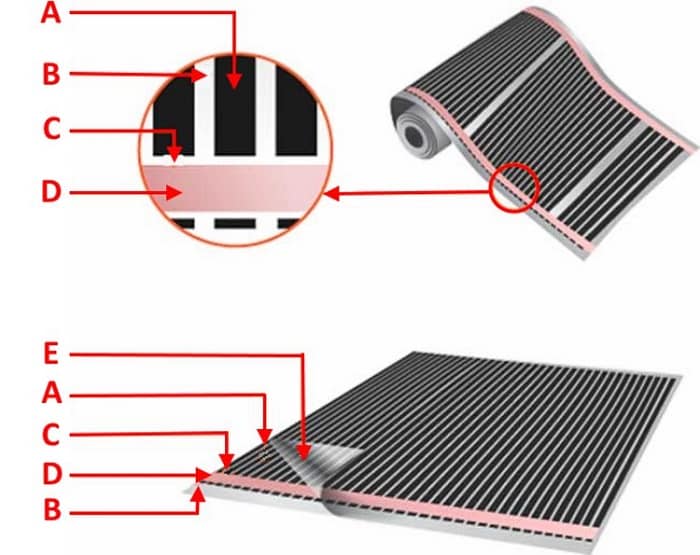

  1. Основой является резистивный элемент, который расположен между полимерными пленками и представляет собой многослойную схему, состоящую из резисторов
  2. Когда пленку подключают к электросети, электрический ток проходит через каждый из резисторов, при этом разогревая их до температуры около 50 градусов
  3. При достижении определенного значения материал начинает испускать ИК-излучение, которое обогревает помещение

Разогреть резисторы на 10 градусов в среднем можно за непродолжительные 1.5-2 часа. Это составляет 10% от времени, затрачиваемого на обогрев средней по объему комнаты до желаемой температуры с нуля. Затем отопительная система начинает функционировать в автоматизированном режиме, включаясь на скромные 15-20 мин каждый час и поддерживая желаемую температуру, установленную на терморегуляторе.

Смотрите так же наше руководство по утеление мансарды

Наглядная схема работы

Очень важно качественно утеплить помещение. Если тепло будет быстро уходить наружу, система начнет функционировать значительно чаще, увеличивая расход электроэнергии

Преимущества и недостатки

Огромное число потребителей уже успели опробовать отопление ПЛЭН и сравнить его с другими популярными методами (установка радиаторов, конвекторов, теплые полы и т. д.). Система имеет множество плюсов, среди них следует выделить:

  • Поверхности будут постоянно находиться в теплом состоянии – профилактика простуды и схожих заболеваний
  • Можно декорировать поверхности практически любыми отделочными материалами, не содержащими металла
  • Появляется возможность автоматизировать поддержку установленного температурного режима
  • Позволяет не только отапливать помещения, но и помогает бороться с плесенью или сыростью
  • Пленка тонкая и не забирает полезное пространство комнаты
  • Затраты на отопления сокращаются до 70% по сравнению с классическими радиаторными системами
  • Эксплуатационный срок, заявленный производителем – от 25 лет, на практике он составляет до 45-50 лет

Следует отметить несколько минусов системы ПЛЭН:

  • Несмотря на то, что электромагнитное поле невелико, оно все-таки присутствует и может оказывать влияние на человека при очень длительном воздействии
  • Необходимо позаботиться о постоянной подаче электроэнергии, установив на всякий случай резервные источники питания
  • Любые допущенные ошибки в процессе самостоятельного монтажа могут стать пагубными
  • При ненадлежащем утеплении поверхностей эффективность отопления существенно падает
  • Высокие первоначальные затраты, окупаемость которых составит 2-5 лет

Принцип действия

Резистивный элемент представляет собой многослойную схему резисторов (сопротивлений). При подключении ПЛЭН к электрической сети через резисторы проходит электрический ток, и те нагреваются до температуры 45-50°С. Материал резисторов в этом состоянии испускает инфракрасное излучение. Чтобы оно полностью пошло на обогрев помещения, перед укладкой ПЛЭН со стороны основы (потолка, пола, стены, другой поверхности) подкладывают фольгу, которая отражает лучи, направленные к основе, в сторону объема помещения.

В помещении с хорошей теплоизоляцией на нагрев резисторной пленки уходит не более 10 % от времени, необходимого на обогрев помещения до требуемой температуры. Она достигается за минимальный интервал из расчета увеличения на 10°С в течение 1,5-2,0 часов. Далее ПЛЭН функционирует в режиме поддержания заданной температуры и включается в течение часа на общую продолжительность от 3 до 15 минут.

Температуру задают посредством терморегулятора. Потребление ПЛЭН электроэнергии минимально при надлежащем утеплении помещения, так как включения для поддержания температуры реже, и меньше их продолжительность.

Принцип работы пленочного обогрева

Принцип работы отопления ПЛЭН и обычного

Во время работы практически всех отопительных систем происходит нагрев воздуха в помещениях. Его конвекция приводит к постепенному повышению температуры по всему объему комнаты. ИК отопление ПЛЭН работает по другому принципу. В его основе лежит генерирование инфракрасного теплового излучения, которое нагревает поверхность предметов, попавших в зону воздействия устройства.

Отопление нового поколения ПЛЭН разработано на основе свойств карбоновых металлизированных составов. Во время прохождения тока через них происходит нагрев до максимальной температуры +45°С. Но не это является источником тепла. Возникающие волны с длиной 9,4 мкм отражаются от пленочной поверхности и концентрируются на поверхности предметов. В результате этого происходит их нагрев.

Инфракрасное ПЛЭН отопление имеет ряд важных особенностей работы и эксплуатации:

  • Простой монтаж ПЛЭН отопления своими руками. Для обеспечения максимальной площади покрытия установка чаще всего выполняется на потолочную поверхность. Это можно сделать самостоятельно без специальных инструментов и опыта;
  • Экономия энергоносителя. Несмотря на то, что потолочное отопление ПЛЭН работает от электричества, уровень энергопотребления на порядок ниже, чем у электрокотлов или аналогичных им приборов;
  • Низкая инерционность работы. Это объясняется отсутствием промежуточного этапа работы отопления – нагрева теплоносителя;
  • Возможность использования в качестве дополнительного теплоснабжения. Практически все отзывы о системе ПЛЭН отопления говорят о преимуществах его эксплуатации вместе с водяными системами теплоснабжения.

Практически в любом видео о ПЛЭН отоплении рассказывается о компактности и простоте монтажа, а также эффективности работы. Однако при этом зачастую умалчивают об ограничениях эксплуатации. Во-первых – должна быть обеспечена хорошая теплоизоляция помещения. Вторым фактором является невозможность частичного или полного закрытия пленки предметами интерьера. Это может привести к ее перегреву и как следствие – выходу из строя. Допускается монтаж под потолочную отделку. Но при этом минимальное расстояние от нагревательных элементов до панелей должно быть не менее 3 см.

К тому же в отличие от водяного отопления после выключения системы снижение температуры в комнате происходит практически сразу же.

Плюсы и минусы

Как работает система отопления ПЛЭН

Плёночный электронагреватель, кроме экономии энергии, имеет ещё ряд преимуществ:

  1. Лёгкая и быстрая установка. Чтобы запустить плёночный нагреватель, не нужно устанавливать дополнительные коммуникации, понадобится только электрическая сеть. Монтаж системы «под ключ» для площади 100 м² займёт около двух дней.
  2. Если возникнет необходимость, обогревательную систему можно демонтировать, не повреждая её функциональность.
  3. Эксплуатационный период ИК-системы ПЛЭН составляет минимум 50 лет.
  4. Не страшны перепады напряжения и нестабильность работы энергоснабжения.
  5. ПЛЭН-отопление пожаробезопасно.
  6. Она устойчива и может прийти в негодность только вместе с помещением.
  7. Создание благоприятного микроклимата.
  8. Нагрев воздуха в помещении с 10 до 20 °C произойдёт всего за 40–50 минут (в то время, как конвективный воздушный обогрев с 10 до 20 °C потребует больше, чем 10 часов).
  9. Так как система саморегулирующаяся, то она самостоятельно будет поддерживать стабильным указанный температурный нагрев, в автоматическом режиме включая и выключая нагреватели (монтируется термостат).
  10. Функционировать от сети электропитания система ПЛЭН может круглый год.
  11. При обогреве данным способом не сжигается кислород, воздух не пересушивается.
  12. Отсутствие пыли (так как не применяется принцип конвекции).
  13. Инфракрасные лучи не оказывают негативного влияния на здоровье человека.
  14. При установке системы ПЛЭН в помещениях в районах с влажным климатом показатели влажности будут находиться в норме из-за эффективного подсушивания.
  15. При работе устройства полностью отсутствуют различные продукты горения.
  16. Работа системы без шума обеспечивает её установку в домах за городом, коттеджах, базах отдыха, павильонах и т.п.
  17. Эстетичность. ПЛЭН отопление можно закрыть различным декоративным материалом, который не содержит металл.
  18. Быстрая окупаемость. Данная система обогрева окупается владельцу уже через 2-3 года.

Достоинств использования рассматриваемой системы обогрева достаточно много. Однако и недостатки у неё тоже имеются:

  1. Стоит сказать, что плёночный ИК-обогреватель на потолок не очень эффективен. Тёплый воздух накапливается у потолочного перекрытия и, кажется, будто греется лишь верхняя часть туловища и голова, а ноги остаются в холоде.
  2. С высокой теплоотдачей система отопления ПЛЭН работает только в помещениях с хорошей теплоизоляцией.
  3. Поверхность, на которой устанавливается система, в обязательном порядке должна быть твёрдой, ровной и сухой.
  4. К ИК-конструкции стоит относиться бережно, она не выдерживает различные механические воздействия.
  5. Использование системы ПЛЭН как основного источника обогрева в сильно охлаждённых помещениях может привести к значительным затратам на электроэнергию.

Более подробно про инфракрасные электрические обогреватели можно прочитать здесь.

Расчет пленочного материала для потолка

Представляем образец, как рассчитать ПЛЭН для греющего потолка.

Условия:

  1. Общая отапливаемая площадь 100 кв.м.
  2. Стены из пеноблока 300 мм, утепление стен 100 мм, утепление потолка и пола 150 мм.
  3. Высота потолка: 2,7 м.
  4. Выделенная мощность 15 кВт.

Рекомендуемая минимальная удельная мощность ПЛЭН на 1 кв.м = 120 Вт/кв.м отапливаемой площади. Вычисляем общую установленную мощность на объекте: 100 кв.м x 120 Вт/кв.м = 12 000 Вт = 12 кВт. С учетом коэффициента спроса 0,6, в сильные морозы будет задействовано = 12 кВт x 0,6 = 7,2 кВт.

Определяем удельную мощность нагревателей в зависимости от высоты потолка на объекте (2,7 м). Для данной высоты рекомендовано использовать ПлЭн 150, 170 или 180 Вт/кв.м. К примеру, ПЛЭН 170 Вт/кв.м.

При данной мощности необходимо установить на потолок пленки 70 % от общей отапливаемой площади, что составляет: 100 кв.м x 0,7 = 70 кв.м ПлЭн.+

Что такое ПЛЭН-отопление

Газ пробрался во многие города и села нашей страны, но еще не во все. Мы расскажем о варианте отопления без газа.

О газификации всей страны речь идет уже столько лет, что об этом и говорить-то уже неприлично. Газовые магистрали медленно, но верно проникают в самые отдаленные уголки России. И начинает казаться, что доступ к голубому топливу есть в каждом доме. Тем не менее это далеко не так – газ есть не везде. Более того, его иногда не бывает и во вполне газифицированных районах. Поэтому люди вынуждены использовать альтернативные источники тепла.

С электрификацией дело обстоит проще – электроэнергия действительно пробралась даже в самые отдаленные уголки России, радуя миллионы потребителей. Поэтому в некоторых населенных пунктах электричество остается единственным источником энергии для обогрева жилых и нежилых помещений. Но у электрического отопления есть один небольшой недостаток – оно крайне неэкономичное, что приводит к гигантским финансовым расходам.

Классические электрические котлы позволяют без особых проблем обогревать помещения любого типа. Они обладают высоким КПД, но высокая стоимость одного киловатта и высокое потребление вынуждают потребителей платить за тепло огромные деньги. И чем больше по размерам обогреваемая площадь, тем выше расходы. Спасением ситуации становятся современные технологии – это инфракрасное отопление ПЛЭН, характеризующееся экономичностью и высокой эффективностью.

Что такое отопление ПЛЭН и что представляет собой данное оборудование? Система отопления ПЛЭН работает по принципу инфракрасного обогрева. Здесь используются специальные пленочные электрические нагреватели, генерирующие инфракрасное излучение. Именно оно и обеспечивает качественный и сравнительно быстрый прогрев помещений. Как устроено оборудование для отопления ПЛЭН?

Оно представляет собой тонкую пленку определенного размера, состоящую из трех частей:

Пленочные обогреватели устанавливаются на потолок, за декоративным покрытием. Они сами не излучают тепло, а лишь нагревают предметы вокруг себя.

  • монтажной зоны, необходимой для закрепления пленки;
  • нагревательных (резистивных) полос – это рабочее тело пленки;
  • фольги – отражает тепло в одну сторону.

Здесь же мы можем найти провода, с помощью которых выполняется подключение пленки к электрической сети.

Создаваемое пленкой ПЛЭН инфракрасное излучение проникает в помещение и нагревает находящиеся в нем предметы – это мебель, полы и многое другое. Через некоторое время после включения оборудования в помещениях становится заметно теплее. Для регулировки температуры используются терморегуляторы, через которые осуществляется подключение нагревательных элементов.

ПЛЭН построен по принципу многослойного «бутерброда», а основным рабочим телом являются тонкие резистивные полоски, через которые протекает электрический ток. Температура нагрева составляет +40-50 градусов. Благодаря этому ПЛЭН отличается пожарной безопасностью. Создаваемое резистивными полосками инфракрасное излучение направлено строго в одну сторону, что необходимо учитывать при монтаже. Сама пленка (ПЛЭН) размещается на потолке.

По своему принципу действия ПЛЭН напоминает пленку для инфракрасных теплых полов, но отличается от нее по своей конструкции и монтажным особенностям.

Как мы уже говорили, размещенная на потолке пленка ПЛЭН генерирует инфракрасное излучение. Достигая полов, стен и каких-либо предметов, излучение нагревает их, в результате чего они начинают испускать тепло. Примечательным плюсом такого обогрева является то, что температура воздуха вблизи полов несколько выше температуры в центре комнаты. Это придется по вкусу тем, у кого постоянно мерзнут ноги.

Заключение

ПЛЭН, являясь новым словом в создании систем отопления, позволяет удовлетворить все предъявляемые к обогреву помещений требования. Область применения этого источника тепла охватывает все сферы жизнедеятельности человека. Использование ПЛЭН делает отопление не только комфортным, но и удобным во всех отношениях.

Читайте далее:

Современный вид отопительной системы — отопление ПЛЭН

Инфракрасное отопление дома как вариант теплоснабжения

Отопление инфракрасными обогревателями — достоинства и недостатки

Отопление из полипропилена — особенности эксплуатации и преимущества материала

Знакомьтесь – инфракрасные обогреватели, технические характеристики, виды и преимущества

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
