Средства регуляции
В системах, организованных в многоквартирных зданиях, чаще используются простейшие механические термостаты, посредством которых выполняется настройка отопительного режима. Отключать такие регуляторы во время отсутствия людей в целях энергосбережения рекомендуется только в одноквартирных домах. Так как теплозащитные показатели материалов перекрытий и внутренних стен ниже, чем у наружных поверхностей, после отключения горизонтальной системы отопления обогрев жилья будет происходить за счет соседских квартир. По этой причине в жилых многоквартирных домах применяются термостаты, ограничивающие возможности настройки температурного режима как по максимальным, так и по минимальным значениям.
Особенность схемы горизонтальной прокладки труб
Схема горизонтального отопления в двухэтажном доме
В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.
При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.
Центральное горизонтальное отопление
Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.
Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали
Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя
В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.
Автономное горизонтальное отопление
Отопление с естественной циркуляцией
В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.
К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:
- Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
- Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.
Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.
Отопление с принудительной циркуляцией и горизонтальным расположением труб
В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:
- Быстрое распределение горячей воды по всей магистрали;
- Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
- Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.
В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.
Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.
Из чего состоит проект?
Как правило, любым строительным и монтажным работам предшествуют расчеты и проектирование, и отопление не исключение. Это касается, как частных домов, так и высотных зданий.
Проект отопления квартиры включает в себя все работы, которые должны быть проведены, какие материалы закуплены, расчеты по длине трубопровода и количеству радиаторов в каждом помещении, какой применяется теплоноситель, мощность его подачи, какова будет разводка труб и многое другое.
Кроме проекта понадобится подробный эскиз, на котором будут указаны все батареи отопления, котельная и ее оборудование, узлы с точными размерами каждой детали системы и способом их монтажа.
Документы должны соответствовать нормам СНиП.
Классификация однотрубных систем отопления
В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.
Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:
- закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
- открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
- горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
- вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.
Нижняя и горизонтальная разводка системы и ее схемы
Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.
В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.
На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.
Рассмотрим некоторые схемы разводки для однотрубной системы отопления:
- схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
- схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
- схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.
Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.
Когда может быть установлена схема с нижним или верхним разливом
Система труб с нижним розливом представляет собой пару стояков, соединённых с помощью перемычек. Такая система может быть установлена либо на самом верхнем этаже объекта, либо на чердаке.
Системы труб с верхним розливом устанавливается на техническом этаже.
Здесь обязательно должны быть подсоединены воздухоотводчик и специальные вентили, которые позволили бы перекрывать каждый отдельный стояк.
Этот вариант считается более усовершенствованным и востребованным при установке центрального отопления, но имеет ряд нюансов:
- По мере движения горячей воды вниз её температура снижается, а значит, на нижних этажах отапливаемого здания будет холоднее, чем на верхних. Поэтому при установке такой системы следует задуматься об увеличении количества радиаторов или площади конвекторов.
- При сбросе горячей воды из определённого стояка нужно сначала обнаружить и перекрыть этот стояк на техническом этаже, а затем также найти и выключить вентиль этого стояка в подвале, что считается довольно сложной процедурой.
Тем не менее система с верхним розливом позволяет быстро запустить отопление. Нужно всего лишь открыть задвижки и воздушник на расширительном баке. После этого тепло начнёт подаваться к объекту.
Многоквартирные дома
Врезка в элеваторный узел
Элеваторный, или тепловой узел — это сердце системы отопления многоквартирного дома. В нем давление, температура и скорость циркуляции теплоносителя преобразуются в приемлемые для потребителя.
Отопительный контур может быть врезан в элеваторный узел тремя способами:
Через так называемые домовые задвижки или краны, расположенные непосредственно после водоструйного элеватора. В контур подается смесь теплоносителя подачи и обратки; перепад давлений между точками замера на вводе и выводе контура не превышает 0,2 кгс/см2;
Контур отопления подключен после водоструйного элеватора. В него поступает смесь подачи и обратки.
Элеватор с врезкой дополнительного отопительного контура.
Верхний и нижний розлив
Итак, из элеватора торчат две трубы с перепадом давлений между ними. Каким образом они могут соединяться с отопительными приборами в многоквартирном доме?
Посредством розливов (горизонтальных толстых труб) и стояков (вертикальных труб потоньше).
В зависимости от года постройки, этажности и прочих факторов можно выделить схемы с верхним и нижним розливом. Что это означает на доступном нам языке?
| Тип розлива | Описание |
| Верхний | Розлив подачи проходит по чердаку, обратки — по подвалу. Они соединяются одиночными стояками, каждый из которых имеет две точки отключения — снизу и сверху |
| Нижний | Оба розлива проходят по подвалу и соединяются парами стояков, соединенных перемычкой наверху. Все точки отключения и сброса — в подвале |
Принципиальная схема верхнего розлива.
Из-за разницы в устройстве схем процедура стравливания воздуха при запуске тоже сильно различается:
У дома с верхним розливом достаточно открыть домовые задвижки, после чего подняться на чердак и открыть единственный воздушник на расширительном баке в верхней точке розлива подачи. Мало того: сброс воздушника нередко выводится отдельным тонким стояком в элеваторный узел, что дополнительно упрощает процедуру;
Расширительный бачок на чердаке дома с верхним розливом.

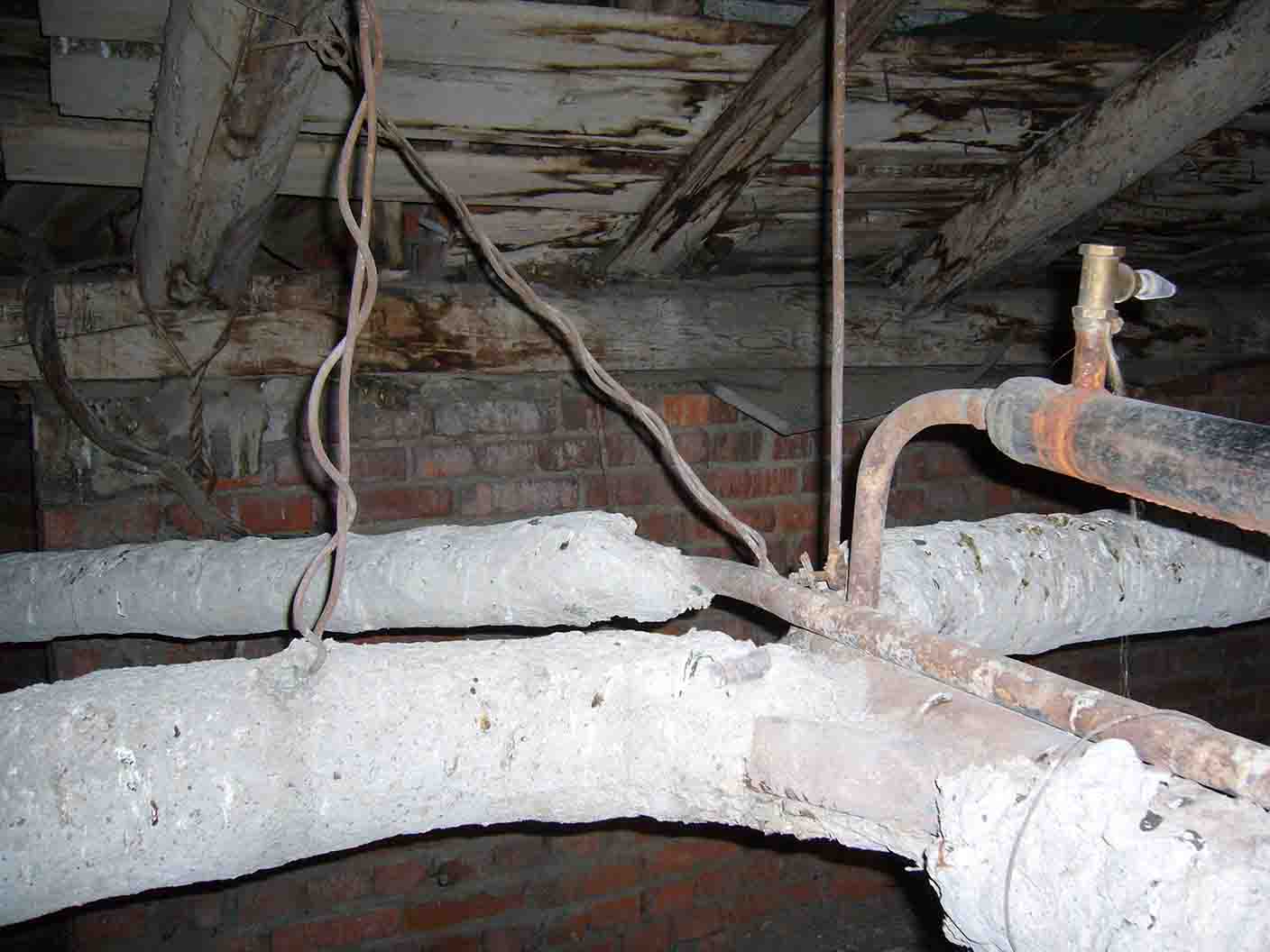

В доме с нижним розливом воздух приходится стравливать из перемычки в каждой паре стояков. А они — в квартирах, жильцы которых имеют обыкновение ходить на работу, ездить в командировки и отпуска. Такие дела.
Варианты реализации попарной закольцовки стояков.
Внутриквартирная разводка
Как правило, каждый отопительный прибор просто подключается в разрыв собственного стояка и снабжается перемычкой — байпасом, обеспечивающим циркуляцию в стояке при дросселировании прибора.
Типичное подключение батареи к стояку.
Однако мне встречалось несколько вариаций базовой схемы.
- В домах старой постройки радиатор тупо подключается параллельно стояку без уменьшения диаметра байпаса;
- В тех же сталинках можно встретить разводку двух радиаторов от одного стояка;
Именно это недоразумение запечатлено на фото.
В квартирах-студиях новостроек нередко… полное отсутствие разводки. Владелец получает в свое распоряжение два вентиля, врезанных в стояки подачи и обратки, и теплосчетчик. Дальнейшее проектирование и реализация системы отопления квартиры — полностью на его совести.
Аналогичная картина в квартирах и частных домах с автономным отоплением собственными котлами.
Двухконтурная разводка батарей
Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.
Принцип работы
В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).
Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.
Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.
Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.
Чем отличается
Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.
Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.
Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, производитель – «Oasis», Китай.
Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.
Классификация по расположению
В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.
В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.
Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.
Нижняя и верхняя обвязка: что эффективнее
Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.
Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.
Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.
При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% – если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% – если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).
Достоинства и недостатки
Достоинства:
- Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
- Обогревает все комнаты на этаже или в стояке равномерно.
Недостатки:
- Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
- Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.
Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос
Достоинства и недостатки двухтрубных систем отопления
Двухтрубное отопление отличается своей универсальностью. Оно одинаково хорошо работает как в небольших постройках, так и в многоэтажных зданиях, в том числе и в высотных жилых домах. Давайте рассмотрим основные плюсы двухтрубных систем:
При использовании двухтрубного отопления даже самые отдаленные батареи в доме смогут обеспечивать теплом на приемлемом уровне.
Повышенная длина одной линии (контура) – это актуально при обогреве вытянутых в длину зданий, например, больничных или гостиничных корпусов;
Равномерная подача тепла в помещения – в отличие от однотрубных систем, тепло будет даже в самых дальних от котла помещениях;
Двухтрубное отопление позволяет без труда организовать раздельную регулировку температуры в отдельных комнатах и помещениях – для этого на каждую батарею ставятся терморегулирующие головки;
Возможность демонтажа батарей и конвекторов без остановки всей отопительной системы – немаловажное преимущество, проявляющееся в крупных зданиях;
Двухтрубное отопление как нельзя лучше подходит для обогрева зданий большой площади – для более равномерного распределения тепла применяются определенные схемы разводки труб и подключения отопительных приборов.
К сожалению, не обошлось без определенных минусов:
- Большие затраты на приобретение оборудование – по сравнению с однотрубными системами отопления, двухтрубные требуют увеличенного количества труб;
- Сложность в монтаже – сказывается увеличение количества узлов и необходимость оптимального распределения теплоносителя по обогреваемым помещениям.
Тем не менее плюсы полностью перекрывают вышеуказанные минусы.
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
