Делаем геотермальное отопление своим руками: описание работы насосов, основные характеристики и отзывы владельцев

Источники геотермального отопления

Для геотермального отопления можно использовать следующие источники земной тепловой энергии:

  • высокотемпературные;
  • низкотемпературные.

К высокотемпературным относятся, например, термальные источники. Использовать-то их можно, но область их применения ограничивается фактическим местом нахождения таких источников. Если в Исландии этот вид энергии активно применяется, то в России термальные воды находятся далеко от населенных пунктов. Максимально они сконцентрированы на Камчатке, где подземную воду применяют в качестве теплоносителя и поставляют в системы ГВС.

Для эффективного использования тепловой энергии земли не нужен вулкан. Достаточно использовать те ресурсы, которые находятся всего в 200 метрах от земной поверхности

Зато для применения низкотемпературных источников у нас имеются все необходимые предпосылки. Для этой цели подойдут окружающие воздушные массы, земля или вода. Для извлечения нужной энергии используют тепловой насос. С его помощью происходит процедура преобразования температуры окружающей среды в тепловую энергию не только отопления, но и горячего водоснабжения частного домовладения.

Особенности отопительной системы

В отличие от газового котла, тепловому насосу не требуется нагревать теплоноситель системы отопления до высокой температуры, так как образование конденсата при холодной «обратке» ему не грозит. К тому же работа в низкотемпературном режиме потребует меньших энергозатрат.

Чтобы компенсировать низкую температуру теплоносителя, поверхность радиаторов пришлось бы сильно увеличивать, поэтому вместо них лучше использовать систему «теплый пол». Этот вид отопления является и наиболее рациональным, так как нагреваемый воздух в первую очередь поступает, так сказать, в зону обитания, а не под потолок.

Тепло от земли

Еще один аргумент в пользу «теплого пола» — минимальные теплопотери. Ведь их величина зависит, в первую очередь, от перепада температур, а он при низкотемпературном режиме является наименьшим. Второй фактор – площадь контакта нагретого воздуха с наружными стенами. Поднимающийся от «теплого пола» воздух наружных стен не касается (при использовании обычных радиаторов он буквально омывает остекление окна и прилегающие участки наружной стены).

Основной недостаток «теплого пола» — энергозависимость – в данном случае неактуален, так как тепловой насос тоже не сможет работать без электричества.

Опасность скрытой протечки также можно не принимать во внимание, если контур делать цельным из гибких полимерных труб.

Преимущества и недостатки системы

К плюсам относят:

  1. Постоянство обеспечения и экономичность. Вода и земля не промерзают ниже определенных точек, поэтому отопление тепловым насосом будет осуществляться в постоянном режиме, плюс выделение тепла превышает затраты на электричество, необходимое для работы насоса.
  2. Чистота. Во время работы оборудование не образует вредных газов, шлаков. Не придется чистить горелки и топку – вся схема выстроена на отсутствии любых отходов сгорания, что объясняет экологическую чистоту.
  3. Снижение расходов. Кроме экономии электричества, хозяин не тратит деньги на закупку топлива, химических веществ и жидкостей.
  4. Безопасность. Схема выстроена таким образом, что она не вызывает возгорания, не выделяет опасных газов.
  5. Длительность эксплуатации. Обустраивая отопление за счет тепла земли или воды, владелец получает схему, которая будет работать от 100 лет. Замены потребуют некоторые конструкционные узлы со сроком износа 30-50 лет.
  6. Отсутствие шумовых эффектов. В продаже есть оборудование с шумом в 40 дБ (это тише, чем тиканье часов), такие насосы можно ставить в доме рядом с жилыми комнатами.

На заметку! Чтобы добиться максимальной экономической выгоды, владельцу придется основательно вложиться в оборудование, настройку и запуск схемы в работу. Но затраты будут однократными.

К дополнительным плюсам относят расположение всех основных узлов системы за пределами строения. Благодаря такому устройству системы подходят для применения в домах небольшой площади. Также к преимуществам относят возможность применения установки не только для прогрева, но и охлаждения помещений – тепловые насосы геотермального типа работают вне зависимости от погоды на улице, зимой они прогревают теплоноситель, а летом – охлаждают, а значит, можно сэкономить на покупке кондиционера.

Минус один – большие разовые затраты. Расходы связаны с покупкой станции, заказом услуг мастеров для формирования системы – своими руками тут не обойтись. Также придется составлять проект, покупать насос, материалы для первичного контура и создания тепловой магистрали в доме.

Монтаж и установка

Установку подобной системы отопления лучше производить не самостоятельно, а привлекая специалистов хотя бы на отдельные виды работ при уверенности в собственных силах.

Основные этапы следующие:

  1. Расчёт внутреннего контура отопительной системы. Сюда подробно входит общая длина трубопровода, количество радиаторов, создание подогреваемых полов, использование тепла для получения горячей воды в доме.
  2. Расчёт глубины закладки труб внешнего контура по выбранному типу теплообменника. Нужно учесть геодезические данные местности.
  3. Бурение необходимой шахты и установка труб. В случае отсутствия централизованной подачи воды в это же время проще всего решить вопрос о создании других скважин для воды. Технология их создания отличается и требует специальных знаний.
  4. Выбор и установка необходимой модели теплового насоса.
  5. Монтаж автоматических устройств, следящих за работой всей системы и регулирующих микроклимат в любой зоне помещения.

Принцип работы теплового насоса воздух-вода

Принцип работы, достаточно прост.  Энергия добывается  путем всасывания атмосферного воздуха в теплообменник-испаритель. Воздух используется для нагрева газообразного фреона, подобно тому, как работает холодильник, но в обратном направлении. После того как фреон получил от воздуха низкопотенциальное тепло, температура хладагента повышается за счет сжатия, его осуществляет компрессор. Сжатый, теперь уже нагретый газ конденсируется в промежуточном теплообменнике, который называется конденсатором. После чего  накопленное тепло передается теплоносителю системы отопления.

Последовательность работ

Теплоснабжение за счет подземных источников должно создаваться по строго проработанному алгоритму. Поскольку водяные и воздушные системы применяются ограниченно, большинство практически используемых вариантов подразумевает бурение скважин. И это еще одна причина, по которой не получится все сделать своими руками. Только специальная техника позволяет проникнуть на глубину 20-100 м, где и создаются необходимые условия для отопления. В качестве зондов допускается применение пластмассовых труб, рассчитанных на давление около 6 бар.

Чтобы повысить результативность системы, используют обвязки из 3 или 4 линий, конечные участки которых связываются в виде буквы U. Подогрев по контуру очень важен, благодаря ему исключается растрескивание труб при суровом морозе. Этот подогрев производится через протянутый в центр канала провод, по которому подается ток. Если не удается применить энергетические сваи, приходится использовать горизонтальные приемники. Для них готовится площадка с габаритами от 15х15 м, с нее убирают почву на глубину до 0,5 м.

Вся эта площадь нужна для укладки подобия зондов. Используют часто электротехнические маты либо трубы, обменивающие тепло. Чтобы повысить эффективность работы отопительной системы, применяют раскладку труб по спирали либо в виде «змейки». Нельзя точно сказать, что лучше – готовые комплексы, выпущенные серийно, либо самостоятельная сборка. В первом случае автоматически решается проблема совместимости, зато во втором возрастает гибкость, повышается потенциал модернизации (правда, внимания проектированию надо уделить больше).

Самодеятельные строители могут уйти от типового аккумулятора тепла с заменой его на стяжку из бетона. Геотермальный обогрев в подобной системе позволяет обойтись без значительных рывков температуры. Можно проводить эксперименты с различными теплоносителями, а также монтировать компрессоры с меняющейся производительностью. Рассчитав нагрузки как следует и правильно распределив тепло по потребляющим контурам, можно сделать систему эффективнее на 15-20%. Параллельно расходы на электропитание заметно сокращаются.

Горизонтально размещенные трубы закладываются на глубину 50-300 см. Чтобы площадь магистралей была наименьшей, их делают в виде витков. Но между отдельными двумя магистралями должно быть минимум 200 мм. Любым строительным работам должно предшествовать определение тепловой отдачи грунта. Если она менее 20 Вт на 1 кв. м, никакого смысла в геотермальном контуре нет. Чтобы обеспечить отвод грунтовых вод, дно котлованов покрывают слоем песка. Отлично проявляют себя трубы на основе сшитого полиэтилена.

Оборудование для геотермального отопления

Внедрение системы такого типа возможно только при наличии специального оборудования. Оно аккумулирует тепло из почвы или воды и передает теплоносителю отопительной системы здания. В нее входят:

  • тепловой насос;
  • компрессор;
  • буферный бак;
  • теплообменник.

Компрессор помогает довести антифриз до необходимой температуры. Буферный бак накапливает его после нагревания и осуществляет передачу его тепла теплоносителю. В состав входят внутренний бак, вода-теплоноситель и змеевик, по которому циркулирует антифриз. Этот элемент необходим также по той причине, что температура антифриза может меняться от -5 до +20 градусов. При этом происходит его расширение и необходима емкость для размещения выросшего объема.

Особенности монтажа

Монтаж системы геотермального отопления

Если газ и электроэнергия постоянно дорожают, а с ними и отопление частного дома, то при выборе геотермальной системы об этой особенности удастся позабыть. Кроме этого не придется учитывать, что запасы газа со временем исчерпают себя. Применение твердого топлива еще более затратное решение. При сжигании дров и угля выделяются вредоносные вещества. Среди всех альтернатив данный вариант самый безопасный, однако, в отличие от газового отопления и твёрдотопливного, монтаж системы более трудоемкий и дорогостоящий. Поэтому его стоит доверить мастерам с большим опытом в данной сфере. Только они знают все нюансы установки. При правильно проведённых работах, вопрос отопления будет решен на долгие годы.

При этом внутри помещения будут все те же трубы и батареи, по которым будет поступать тепло. Главные элементы будут скрыты под землей – скважина и теплообменник. В доме должно размещаться устройство, которое будет преобразовывать тепло. Именно под него необходимо выделить как можно больше места. С его помощью владелец помещения может регулировать температуру и подачу тепловой энергии. Как правило, в частных домах генератор располагается в подвале или отдельном помещении.

При установке стоит учитывать некоторые функциональные возможности системы – она используется и в летний период. Вместо отопления – система кондиционирования. Для этого запускается обратный механизм, теплообменник начнет принимать и распределять охлаждающую энергию. Такая популярность геотермального отопления объясняется комфортом, экономичностью и безопасностью. При правильном подходе все сложения довольно быстро окупятся.

Преимущества и недостатки системы

Прежде чем собственник решит инвестировать средства в геотермальное отопление дома под ключ цена которого зависит от многих критериев, он должен знать все плюсы и минусы. Они довольно обширны и не ограничиваются лишь большими первоначальными вложениями и отличной отдачей в работе оборудования в перспективе.

Положительные моменты

Если не брать в расчет огромные финансовые затраты, необходимые для проведения земляных работ и покупки насоса, то геотермальная энергия может дать отличные дивиденды. По сравнению с другими возобновляемыми источниками энергии, геотермальная энергия имеет весомые преимущества – она использует относительно постоянный источник энергии. Это означает, что она не зависит от ветра, солнца, температуры за окном и может работать в режиме 365/24/7 независимо от времени года и прочих внешних условий.

Для геотермальной системы характерен простой и понятный принцип работы. Геотермальное отопление дома при этом является выбором людей, проявляющих заботу об экологии, ведь в процессе эксплуатации побочные выбросы минимальны, а тепло вырабатывается из возобновляемых источников энергии.

Высокая эффективность в сочетании с низкими эксплуатационными расходами позволяет геотермальной системе занять лидирующие позиции в рейтинге альтернативных источников энергии. При этом оборудование, необходимое для функционирования системы имеет малые габариты и отнимает незначительное количество полезного пространства. Так, насос на отопление занимает столько же места, сколько и традиционный газовый котел.

Кроме того, срок службы геотермального теплового насоса достаточно велик – он составляет минимум два десятка лет, при этом трубы, используемые для оборудования теплообменника под землей, имеют еще более солидную гарантию. Производители обещают, что они надежно прослужат в системе отопления до пятидесяти лет. Также стоит добавить, что делая своими руками геотермальное отопление собственник может рассчитывать на бесшумную работу всех компонентов системы, их долговечность и функциональность. Если в доме нет газа, то наша статья «Как организовать отопление загородного дома без газа?» будет полезной.

Критика геотермальной системы

Среди характеристик геотермальных систем встречаются и негативные моменты. Специалисты отмечают, что монтаж геотермальных систем отопления подходит далеко не для всех домов. В частности, дома, расположенные на скалистых участках не могут быть оборудованы геотермальными энергоблоками. Еще одним минусом является то, что насос для отопления в частном доме купить могут далеко не все, ведь прибор отличается от аналогов очень высоким ценником.

Реалии таковы, что на сегодняшний день позволить себе использование экологичного геотермального отопления могут лишь состоятельные люди, бюджет которых рассчитан на огромные капиталовложения в обустройство дома.

Подбор насоса для системы отопления должен проводить грамотный специалист после проведения ряда тепловых, гидравлических и геодезических расчетов.

Установка системы сопровождается масштабными и дорогостоящими работами, поэтому собственнику в процессе монтажа трубопроводов придется постоянно увеличивать статьи затрат и быть готовым к непредвиденным расходам. Непосредственная установка оборудования предполагает работу целой команды профессионалов, имеющих достаточный уровень квалификации для реализации столь сложного и ответственного проекта.

Конструкции и виды геотермальных систем отопления

Виды тепловых насосов

Первым вопросом, который приходится решать в процессе создания высокоэкономичной системы геотермального отопления является выбор типа внешнего контура, представляющего собой теплообменник, находящийся под землёй или в воде. При этом необходимо учитывать не только свои желания архитектурных фантазий нового дома, но и подробные геодезические исследования местности, в которой этот дом будет стоять или уже возведен.

Далеко не везде есть горячие источники, гейзеры, вулканы, но возможность использовать тепло матушки земли нам дана почти в любом месте планеты. Главное, иметь чёткое представление о технической стороне дела и о величине необходимых финансовых вложений в любой проект по созданию геотермальной системы отопления.

Наибольшее распространение получили следующие варианты теплообменников:

  1. Горизонтальный теплообменник. Этот вариант можно рассматривать в качестве эффективного предложения, только при наличии большой свободной территории рядом с домом. Использовать её можно только в виде простой зелёной лужайки. Причём при площади дома, например, 220 кв. м. теплообменник будет располагаться на площади 600 кв.м. Трубы укладываются в специальные траншеи, глубина которых должна быть ниже уровня промерзания грунта в этой местности.
  2. Вертикальный теплообменник. С точки зрения экономии места этот вариант, конечно, имеет определённые преимущества. Проблемой может стать создание специальных скважин, глубина, которых, достигает 200 м, при диаметре около 150 мм. Земляные работы с буровыми установками не являются дешёвыми в любом регионе. Но грунт на такой глубине всегда имеет температуру около 15, что обеспечивает надежную работу системы с вертикальным теплообменником.
  3. Теплообменник на дне водоёма. Самый экономичный и простой метод создания внешнего контура системы геотермального отопления. Особенно если есть свой надежный пруд или разрешение для использования общественного водоема. Расстояние до водоема от дома не должно превышать 100 м, а его глубина составляет 3 м.
  4. Существует вариант открытой системы отопления, основанной на использовании воды, идущей из артезианской скважины. Её в качестве теплоносителя прогоняют через тепловой насос. Для обратного сброса воды необходимо строительство второй артезианской скважины. Но подобная система возможна не в любом месте. При этом очень важным фактором является возврат воды в прежнем количестве в глубокие слои грунта для поддержания давления в пластах.

Интересно, что первые попытки бурения скважин с целью использования тепла были предприняты в середине XVIII века, но только в 1907 году исландский фермер смог направить горячий пар от источника, расположенного рядом, по цементной трубе в свой дом.

Следующий шаг был сделан также в Исландии и только в 1903 году появился первый трубопровод длиной в 3 км в Рейкьявике. В настоящее время геотермальная система отопления очень популярна во многих странах Европы, США, Мексика, Япония, Новая Зеландия.

Схема исполнения гидротермального отопления

На сегодняшний день наибольшее распространение получили три принципиально отличающиеся схемы обустройства подземного отопления. Для обеспечения максимальной эффективности обогрева дома общая площадь внешнего подземного контура должна быть в 2,5 раза больше отапливаемой площади жилого дома.

В автономном отоплении используются следующие типы геотермального обогрева:

  1. Подводный вариант.
  2. Горизонтальная закладка.
  3. Обустройство скважин.

В каждом конкретном случае выбор той или иной разновидности геотермального отопления будет зависеть от площади дома, финансовых возможностей домовладельца, особенностей местности. Подводный вариант может использоваться в тех случаях, если поблизости имеются глубокие водоемы, которые в зимнее время года не промерзают до дна.

Существует несколько видов закладки подобного отопления

Горизонтальная закладка

Этот вариант гидротермального отопления подразумевает выполнение рядом с домом котлована, глубина которого будет на 2 метра глубже точки замерзания грунта. Соответственно, для нагрева частного дома площадью в 100 квадратных метров потребуется копать котлован с глубиной более 3 метров и общей площадью 250 квадратов.

Если имеющаяся площадь участка позволяет выполнить такой котлован, то горизонтальная закладка станет оптимальным вариантом геотермального отопления частного дома. Внутри котлована закладывают систему труб, по которым циркулирует незамерзающий теплоноситель. Наружный контур отопления выводится в дом и подключается к теплообменной установке.

Из преимуществ этой схемы выполнения геотермального отопления принято выделять ее эффективность, простоту обустройства, снижение расходов на монтаж наружного контура. В то же время необходимо учитывать обязательные требования по правильному расчету объема котлована, который не всегда возможно разместить на небольшом по своей площади приусадебном участке.

Геотермальное отопление дома:

Подводный вариант

Владельцы частных домов, которые проживают поблизости от озер и рек, часто выбирают вариант гидротермального отопления с использованием подводного варианта. Необходимо лишь правильно продумать расположение внешнего контура, который размещают на глубине более 4 метров, что исключает возможность промерзания озера или реки до дна. Подземную и надземную часть контура, которая идет непосредственно от берега озера до обогреваемого частного дома, в обязательном порядке утепляют, а трубы под землей прокладывают на глубине ниже точки промерзания грунта.

Использование подводного варианта позволяет упростить обустройство системы отопления частного дома, так как не требуется проводить дорогостоящие и сложные земляные работы. Внешний контур будет нагреваться от тепла воды, после чего подогретый теплоноситель подается в систему, обеспечивая работоспособность оборудования.

Выполнение гидротермальных скважин

Выполнение геотермальных скважин для организации автономного отопления является оптимальным вариантом, позволяющим существенно снизить затраты домовладельца. Скважина бурится на глубину в 30-50 метров, что повышает эффективность нагрева, так как на больших глубинах температура земли будет выше, нежели у самой поверхности.

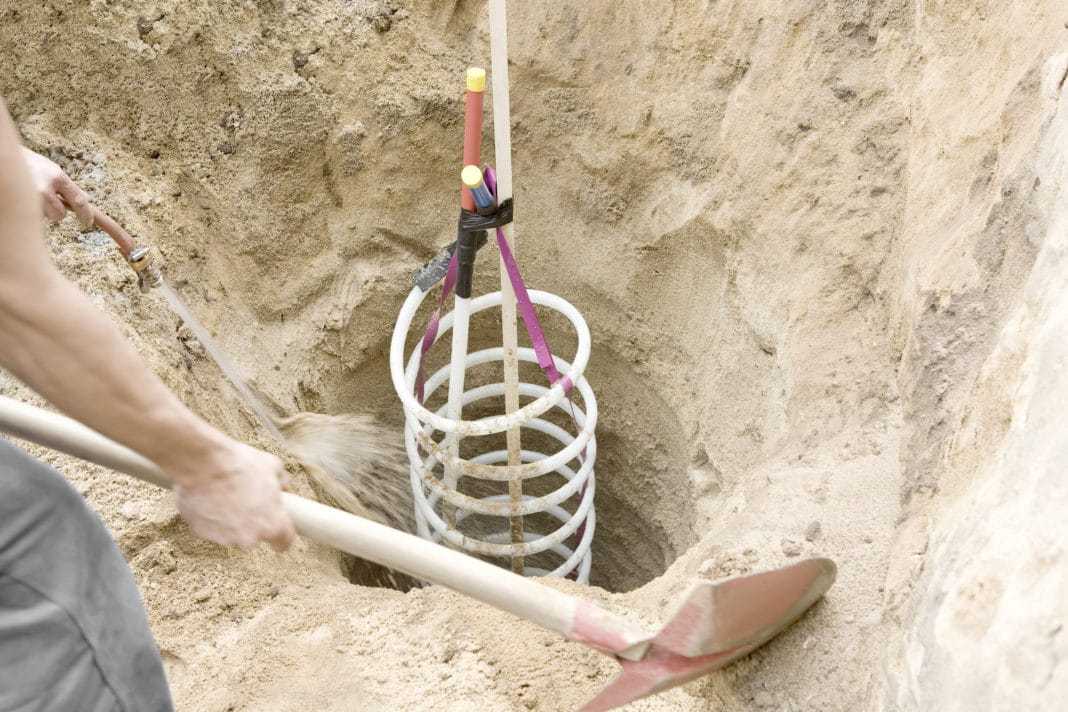

Бурение скважины – один из эффективных методов монтажа подобного обогрева

Сегодня многие домовладельцы, обустраивая автономную систему геотермального отопления частного дома, выбирают вариант с бурением скважин, что существенно упрощает прокладку контура. В этом случае обеспечивается максимальная эффективность используемого оборудования, позволяя использовать все возможности таких современных технологий даже при наличии небольшого по площади участка.

Выполнение обогрева частного дома с прокладкой внешнего контура в глубинных скважинах позволяет на 20-30% уменьшить общую стоимость обустройства в доме автономного отопления. Благодаря высокой температуре нагрева теплоносителя в глубинном контуре имеется возможность использования небольших по своей мощности отопительных установок, что упрощает монтаж оборудования, снижает его стоимость, одновременно обеспечивая максимальное удобство проживания в частном доме.

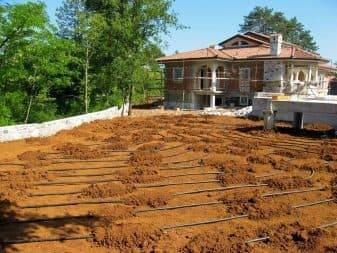

Установка горизонтального теплового коллектора

Самое распространённое решение – именно горизонтальный коллектор. В отличие от вертикального, он требует небольших трудозатрат, так как не придётся рыть скважины специальными инструментами. Для укладки коллектора и оборудования системы, потребуется сделать следующее:

  • Приобретается комплект оборудования, мощность и другие характеристики которого соответствуют размерам дома. В специализированном магазине можно приобрести только сам тепловой насос, а для коллектора можно использовать обычные пластиковые трубы диаметром 4 см. Потребуется также всё для обустройства тёплого пола и горячего водоснабжения.

На участке снимается верхний слой грунта до глубины промерзания почвы. На землю укладывается трубопровод: трубы располагают змейкой, чтобы как можно большая длина заняла как можно меньшую площадь. При этом нужно учитывать, что расстояние до стен дома должно составлять не меньше 2 метров.

В противном случае фундамент здания будет постоянно промерзать. Кроме того, нужно оставлять расстояние минимум в 1,5 метра до каждого дерева, иначе возможно промерзание корней и его гибель. Из-за этого работы будет намного удобнее проводить на участках без зелёных насаждений или построек.
Трубы подключаются к тепловому насосу, после чего сооружается трубопроводная система внутри дома. На черновой пол укладываются трубы, после чего их закрывают бетонной стяжкой и чистовым покрытием. Когда система собрана, можно проводить её пробный пуск и испытывать работу теплового насоса.

Возможно ли геотермальное отопление многоквартирного дома? Пока что такие системы получили достаточно широкое распространение в частном секторе: это очень удобное решение для дачных домов или небольших загородных коттеджей. Однако можно ожидать, что в дальнейшем технологии будут совершенствоваться, и мощность такого оборудования значительно повысится.

Геотермальная система обогрева позволяет использовать безопасный неисчерпаемый источник энергии. Это возможное решение в случае глобального энергетического кризиса, поэтому такую систему можно по праву называть технологией будущего.

Для частного домовладельца это возможность существенно сэкономить и получить возможность обогревать дом с минимальной зависимостью от централизованной системы жизнеобеспечения. В районах, где нет газопроводов, это одно из самых удобных и выгодных решений.

Павел Смирнов

Автор публикаций на 1Drevo.ru с темами: Кровельные окна | Материал для деревянного дома | Имитация бруса | Двухконтурный газовый котел| Геотермальное отопление | Дом из бревна | Бревенчатый дом | Отделка деревянного дома | Цельный или клееный брус | Сруб из клееного бруса | Беседка из бруса | Обшивка сайдингом | Герметик и другие.

Виды геотермального теплоснабжения дома

Схема геотермального отопления

Перед тем как делать геотермальное отопление загородного дома своими руками следует провести ряд предварительных мероприятий. Прежде всего — найти оптимальный способ расположения труб первичного контура.

Главным условием при этом является температура среды, где будут расположены магистрали. Она не должна быть ниже +7°С. На практике для этого выполняют монтаж трубопроводов в грунт. В некоторых случаях в качестве основной среды может выступать водоем или река. Однако отзывы о геотермальном отоплении дома такого типа зачастую говорят о низкой эффективности в зимний период.

Для правильной организации альтернативного теплоснабжения необходимо выполнить следующие действия:

Рассчитать оптимальную мощность. Если геотермальное отопление частного дома будет в качестве основного – его номинальная мощность должна обеспечить нагрев воздуха во всем здании.

Провести анализ состава грунта и глубину его промерзания. От этого зависит выбор схемы расположения труб первичного контура.

Определить месторасположение теплового насоса. Для минимизации тепловых потерь геотермальные системы отопления своими руками обустраиваются в отдельном помещении – подвале или хозяйственной постройке

Важно, чтобы температура в нем была не ниже +14°С. Несоблюдение этих простых правил может привести к неправильной работе системы

Несоблюдение этих простых правил может привести к неправильной работе системы

Нередко отзывы владельцев геотермального отопления указывают на важность первичного анализа и подбор правильного оборудования

Для обеспечения бесперебойной работы системы необходима установка автономного источника электропитания – генератора.

С горизонтальным размещением

Наименее трудоемкий способ установки труб первичного контура является горизонтальным. Они располагаются на глубине от 0,5 до 3 м. Для уменьшения площади магистрали располагаются витками. Но при этом расстояние до каждой должно быть не менее 20 см.

До того как сделать геотермальное отопление — проводится первичный анализ состояния грунта. Сначала определяется его теплоотдача. Она может составлять от 20 до Вт/м². Исходя из этого рассчитывается общая протяженность первичного контура.

Кроме этого следует выполнить такие действия:

  • Проверка уровня промерзания почвы. Глубина залегания труб должна быть ниже этого показателя;
  • Грунтовые воды. Для их естественного удаления в период больших паводков на дно котлована засыпается песчаный слой;
  • Выбор материала изготовления трубопроводов. Он должен быть достаточного гибок и механически надежен. Для геотермального отопления в Европе чаще всего используют трубы из сшитого полиэтилена.

Если важным является вопрос, сколько стоит геотермальная система отопления – то горизонтальное расположение поможет существенно снизить текущие затраты на монтаж системы. При установке нескольких первичных контуров необходим монтаж входного и выходного коллекторов.

С вертикальными трубопроводами

Вертикальная схема работы

Учитывая основные принципы работы геотермального отопления дома во время проектирования необходимо добиться максимального нагрева теплоносителя от земли. Это можно сделать только при установке вертикальных магистралей.

Для организации геотермального отопления загородного дома своими руками вертикального типа необходимо сделать скважины, глубиной от 30 до 100 м. В них помещаются трубопроводы первичного контура.

Такая схема более трудоемка, чем вертикальная, но имеет ряд преимуществ:

  • Большая глубина залегания магистралей. В этом случае теплоотдача окружающей среды повышается на 25-30% — до 70 Вт/м²;
  • Небольшая площадь для монтажа;
  • Практически отсутствует зависимость от промерзания грунта.

Кроме этого способа нередко применяют основные принципы работы геотермального отопления для горячего водоснабжения в летний период. Для этого первичный контур помещают в воду — озеро или реку.

Перед бурением скважин необходимо сделать анализ почвы и определить оптимальную глубину. Состав почвы напрямую скажется на трудоемкости процесса.

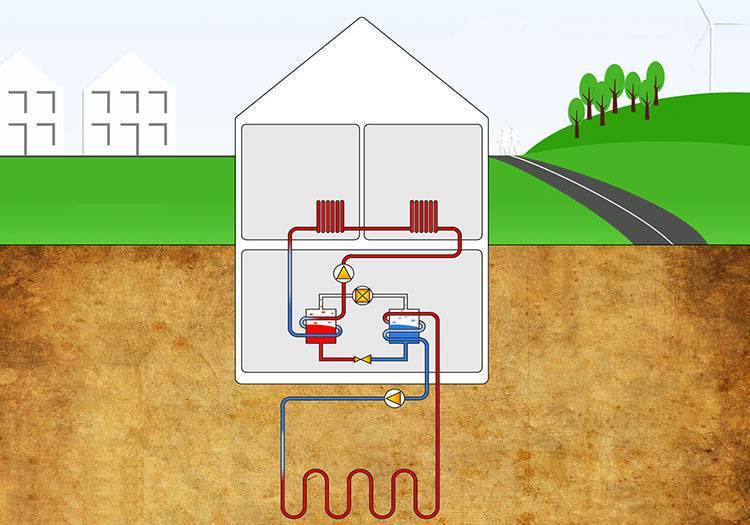

Устройство геотермальной отопительной системы

Геотермия (наука о тепловом состоянии Земли) сделала возможным практическое применение тепловой энергии, которую земная кора получает от раскаленной магмы в центре планеты.

Специально разработанный тепловой насос для отопления дома устанавливается на поверхности, а в грунте или на дне водоема монтируется теплообменник. Тепловая энергия «выкачивается» на поверхность и позволяет нагреть теплоноситель в контуре отопления дома или объекта нежилого назначения.

Как происходит процесс обогрева

Геотермальное отопление частного дома — экономически эффективный вариант. Если использовать энергию земли для отопления дома, то на каждый киловатт электроэнергии, необходимой для работы оборудования, приходится от 4 до 6 кВт полезной тепловой энергии, полученной из недр планеты.

В сравнении с функционированием кондиционера увидим, что при его эксплуатации на получение 1 кВт тепловой энергии требуется затратить более 1кВт электроэнергии. Это связано с неизбежными потерями на преобразование одной энергии в другую и т.д.

Отапливать жилой дом за счёт тепловой энергии земных недр очень выгодно, но период окупаемости оборудования и затрат на монтаж займет определенное время.

Использование тепла земли для отопления дома не требует установки традиционного котла для нагрева теплоносителя.

В данном случае система состоит из трех составляющих:

  • контур нагревания — геотермальный источник тепловой энергии;
  • отопительный контур внутри дома — низкотемпературный радиаторный либо напольный;
  • насосная станция — тепловой насос для перекачивания в отопительный контур тепловой энергии из контура нагревания в толще грунта или под водой.

Геотермальная система отопления может применяться также для обогрева теплиц, вспомогательных построек, воды в бассейне, садовых дорожек и т.д.

Преимущества геотермальной системы отопления

Геотермальные системы отопления обладают несколькими преимуществами:

  • Выделение тепловой энергии в несколько раз больше, нежели расход на электричество, которое требует насос.
  • Экологическая безопасность больше, чем у других отопительных систем, так как геотермальные отопительные системы не производят никаких вредных выбросов.
  • Для того чтобы геотермальная система функционировала, не требуется топлива или дополнительных химических средств. Поэтому она безопасна для владельцев и для окружения.
  • В функционировании такого отопления нет риска взрыва или возгорания.
  • При условии правильного монтажа отопительной системы она прослужит без техподдержки как минимум – 30 лет.

Заключение

Геотермальные насосы — не самая дешевая затея. Если у вас есть возможность подключить газ, и эта затея обойдется вам меньше, чем 15 000 долларов, подключайте газ. Если такой возможности нет или сумма получается больше — целесообразно установить тепловой насос. И лучше геотермальный. Он хоть и требует больших вложений на старте, но работает стабильнее и показывает большую производительность. Сумма вложений — очень приблизительная и зависит от конкретных условий. Но эти устройства тем и отличаются, что проект и расчет геотермального теплового насоса — вещь сугубо индивидуальная и считается под каждый проект. Даже на двух соседних участках условия (и сумма) могут значительно отличаться.

Видео

В ролике наглядно показано, как в большом доме из газосиликатного блока обустроена отопительная система на основе геотермального теплового оборудования «воздух-вода». Раскрыты некоторые интересные нюансы относительно монтажа оборудования и озвучены реальные цифры коммунальных платежей за месяц.

Как работает оборудование «земля-вода». Подробное описание от специалиста по установке геотермальных тепловых котлов, рекомендации и полезные советы для домашних мастеров от профессионала своего дела.

Своими впечатлениями о тепловом геотермальном насосе делится реальный пользователь оборудования.

Профессиональный слесарь рассказывает, как в домашних условиях изготовить тепловой насос на основе мощного компрессора и трубчатых теплообменных деталей. Подробная инструкция в пошаговом режиме.
