Отопление в бане своими руками: водяное и газовое

Виды топлива для бани с водяным отоплением

Газ. В этом случае для прогрева котла необходимо подключиться к системе общего газоснабжения и установить соответствующее оборудование. Но много населенных пунктов в наше время не газифицированы. А использование сжиженного топлива в баллонах пожароопасно.

Электричество

Для обогрева таким способом важно правильно вычислить нужную мощность котла. Основное преимущество — возможность установки без дымохода

К недостаткам можно отнести дороговизну и необходимость проведения трехфазной сети для котла мощностью от 12 кВт.

Дрова. Такая печь способна максимально качественно прогреть все помещения. Древесина — традиционное топливо для парной. Однако процесс заготовки дров и растопки печи достаточно трудоемок.

Жидкое топливо экономически не выгодно и очень огнеопасно

Требует соблюдения особых правил предосторожности. Не рекомендуется для отопления бани.

Постоянное отопление загородной бани

Здесь также возможны несколько вариантов отопления. К сожалению, печное отопление не подойдет. Постоянно всю зиму бегать и протапливать баню не стоит.

Электричеством

Отдельно стояние здание бани можно отапливать электричеством с помощью батарей. Это неплохой вариант в связи с тем, что регулятором температуры на электрическом радиаторе можно установить минимальную требуемую температуру, чтобы только вода не замерзала. И он ее будет поддерживать весь зимний период. Тоже можно сделать с регулятором теплого пола или экономной батареей, о сборке и установке которой можно прочитать здесь.

Подключение к основным системам отопления дома

Также экономичным вариантом будет прокладка трубопроводов от радиаторов отопления, установленных в бане, для их подключения к централизованному отоплению дома. В этом случае не понадобится закупка еще одного котла, обвязки, циркуляционного насоса и прочего. Такой способ постоянного отопления будет наилучшим, если между баней и самим домом есть общая стенка. Но и если ее нет, то возможна прокладка утепленных трубопроводов под землей.

Автономная система отопления

Самым затратным вариантом по закупке комплектующих и монтажу будет автономная система радиаторного отопления с котлом или нагревательным бойлером. Но она для бани ничем не будет отличаться от системы отопления для частного дома . Только лишь меньшей мощностью и количеством радиаторов из-а того, что помещений и их площадь меньше. Поэтому не будем здесь на ней останавливаться.

С легким паром!

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

Быстрое распределение горячей воды по всей магистрали;
Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Несколько альтернативных вариантов

Не смотря на то, что варианты, описанные выше, наиболее популярны и считаются оптимальными, я решил кратко упомянуть о некоторых альтернативах. По сути, они являются разновидностями печного подогрева, но имеют свои особенности.

Например, если у Вас есть такие возможности, то Вы можете установить в своей бане котёл на дизельном топливе. Но для такого варианта необходимо отдельное помещение (солярка пахнет не слабо), да и о хранении топлива необходимо подумать.

Существуют и пиролизные котлы отопления. Несомненным преимуществом такого котла можно считать очень длительное, практически полное сгорание топлива. А недостатком — высокую стоимость и сложность эксплуатации (например, сырая древесина в нём не горит).

Также возможно применение котлов длительного сгорания, способных сжигать отдельную партию топлива до 5 дней, поддерживая нужную температуру. Бывают даже варианты для качественного сортового угля. Но это скорее «промышленный» вариант, который для хорошей традиционной бани не подходит.

На этом я закончу обзор способов обогрева бани. Какое отопление лучше — решать только Вам, ориентируясь на свои потребности и возможности. Главное, чтобы в помещениях было тепло и комфортно. Благодарю за то, что дочитали до конца. До новых встреч, увидимся на страницах других статей. Пока!

Цитата мудрости: Не бывает мрачных времён, бывают только мрачные люди (Роллан Ромен).

Конструкция и принцип работы

Классический электрический котел состоит из нескольких элементов:

предохранительного клапана;
расширительного бака;
терморегулятора;
циркуляционного насоса;
фильтра для тонкой очистки;
радиаторов, трубок, фитингов.

На современных моделях устанавливается пульт для управления системой. Конструкция может дополняться механизмом автоматического включения, выключения.

Способы обогрева:

Распределение тепла с помощью мощного нагревателя с ТЭНом.
Закачивание антифриза в трубы, который не замерзает зимой, хорошо передает тепло через себя.
Автономный нагрев через солнечные батареи.

Электрический котел нагревает воду, заставляет ее циркулировать по трубам отопления в бане.

Организация водяного контура с помощью печки-котла

Наиболее простой вариант отопления предполагает использование специальной модели котла с встроенным контуром циркуляции воды. Для организации обогрева достаточно:

Установить и подключить к водяному контуру расширительный бак, трубы и насос;
Навесить в предбаннике и моечном отделении алюминиевые радиаторы отопления.

Понятно, что прежде чем делать отопление в бане от печи, потребуется выполнить несложный расчет теплоотдачи в каждом из помещений. Если котел газовый, то настроить комфортную температуру воздуха в раздевалке или в моечном отделении. Автоматика горения способна поддерживать температуру в водяном контуре с точностью до одного градуса.

К сведению! Главным преимуществом котлов со встроенным дополнительным контуром водяной рубашки является неограниченное количество горячей воды, которое можно получить для нужд дома, дачи или летней кухни.

Другое дело, если печка-котел с водяным контуром работает на дровах или пеллетах. В этом случае даже установка дополнительного бака не спасает, чтобы настроить работу водяного отопления, приходится использовать насос с переменной производительностью подачи воды или ставить на радиаторы биметаллические терморегуляторы.

Самостоятельное обустройство теплого пола

Предварительно подготавливают основание пола, затем заливают стяжку с использованием цементного раствора. Дальше делают гидроизоляцию черновой основы, применяя специальную мастику. Потом укладывают небольшой по толщине слой раствора и тщательно его выравнивают.

Когда смесь окончательно высохнет, монтируют теплоизоляционный материал. Берут нагревательный кабель или мат и разлаживают его по поверхности пола, подключают к питанию и производят испытание функционирования системы.

Для обеспечения оптимального и эффективного обогрева помещения отопление бани от печи в парной делают следующим образом: топку располагают в предбаннике, каменку в парилке, а бак с теплой водой в моечном отделении.
Между печкой-каменкой и стеной помещают негорючий материал, а при использовании в качестве топлива дров перед дверцей укладывают нужного размера металлический лист.
Когда приобретена стальная каменка, тогда помещение будет прогреваться быстро, но для поддержания требуемой температуры нужно постоянно подкладывать в топку дрова, поскольку она плохо сохраняет тепловую энергию.
Каменные печи, несмотря на то, что долго прогреваются, продолжительное время остаются горячими и отдают тепло в помещение постепенно. Такую отопительную конструкцию из кирпичей должен выкладывать мастер. Если металлическая печь прогревает комнату примерно за 2 часа, то каменная – за 5 часов.
Когда жилое строение имеет небольшую площадь и находится недалеко от бани, тогда может использоваться банная печь для отопления дома, например, дачного.

Выбор топлива часто зависит от индивидуальных пожеланий владельца постройки. Некоторые из них отдают предпочтение дровам, поскольку в процессе их сгорания в парной присутствует приятный аромат, но нужно не забывать, что топка печи с их помощью является трудоемким процессом. Возможно, проще будет установить электрический или газовый тепловой агрегат.

Альтернативные и смешанные варианты отопления

Востребованными становятся альтернативные варианты отопления бани. К ним относятся следующие виды оборудования:

обогреватели – керамические и инфракрасные;
котлы – пиролизные, пеллетные, дизельные, длительного горения;
плинтусные и потолочные обогреватели.

В случаях когда баня используется редко, хорошим вариантом является обустройство смешанной системы обогрева: дровяная печь-каменка в сочетании с электрическим обогревом; пеллетный котел с электрическими конвекторами. Один вид оборудования предусматривает обогрев помещений для проведения банных процедур, другой – горячее водоснабжение и дополнительное отопление.

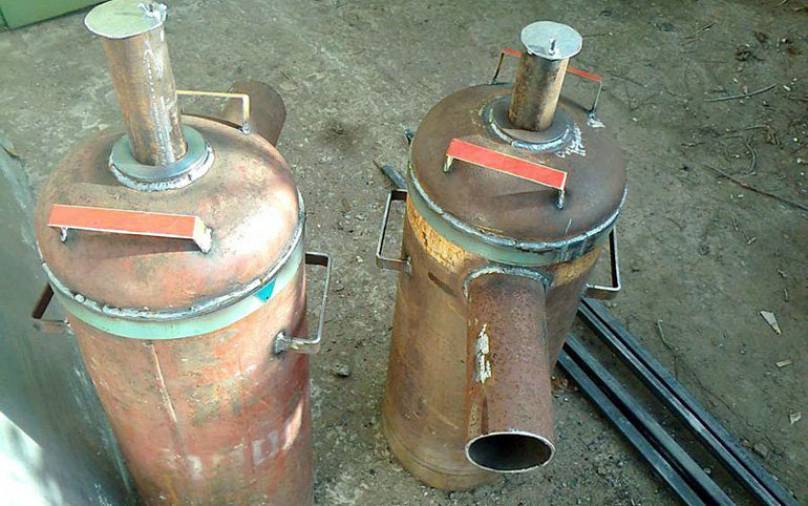

Преимущества и недостатки самодельного котла

Главным преимуществом прибора, изготовленного из подручных материалов, является его низкая себестоимость. Под основную часть устройства можно приспособить вышедший из употребления газовый баллон, металлическую бочку и другие подручные материалы.

Возможно, потребуются затраты на приобретение трубы или листовой стали на сборку корпуса, крепёжные элементы или готовые дверки, но общая их стоимость всё равно меньше, чем цена заводской модели. Не рудные стройматериалы, цемент и кирпич для устройства опорной плиты или футеровки топочной камеры требуются в небольшом количестве и обычно остаются на участке после возведения банной постройки.

К плюсам самодельного устройства можно отнести и его индивидуальные габариты. Планировка и маленькая площадь бани может не позволить установить готовое фабричное оборудование, а самодельный небольшой котёл удачно впишется в любое маленькое помещение.

Минусами такого устройства являются:

Неспособность накапливать и длительно сохранять тепло. Металлический корпус быстро нагревается и отдаёт тепло, но сразу остывает, как только в нём сгорает топливо.
Необходимость установки высокой трубы для отвода дыма и обеспечения достаточного уровня тяги.
Необходимость регулярной чистки всех отделов, и особенно часто дымоотводной трубы.

С чего всё началось

Прежде чем перейти к техническим особенностям котла, стоит заострить внимание на предыстории его строительства. PerelesnikПользователь FOUMHOUSE

PerelesnikПользователь FOUMHOUSE

В мой дом заведён газ, но я периодически задумывался над тем, чтобы перейти на отопление твёрдым топливом. Останавливало лишь то, что газовое отопление было выгодно, и переход на дрова оказывался не рентабельным. Дом я отапливал электродным котлом мощностью 7 кВт, работающим в связке с кондиционером, который эксплуатировался «на обогрев». При сильных заморозках дом дополнительно подтапливался котлом, работающим на газе. И вот газ подорожал…

Именно увеличение цены на газ стало тем событием, которое привело к разработке ракетного котла.

Прежде, чем иди и сразу покупать «нечто» под названием «твердотопливный котёл», Perelesnik начал изучать предмет. Он ознакомился с перечнем оборудования, предлагаемого в магазинах, посмотрел, как работают котлы у соседей, понял, какие наиболее частые проблемы возникают, изучил отзывы в Интернете.

После «мозгового штурма» появился список требований, которым должно отвечать устройство — с точки зрения Perelesnik-а:

Возможность стабильной работы на мощности от 2 до 20 кВт. Это связано с особенностями климата в регионе проживания форумчанина. Зимой температура с месяц может держаться около 0°C, а потом резко на неделю упасть до -25…30°C. В осенне-весенний период температура находится в пределах +5…+10°C. Т.к. дом в межсезонье также нужно отапливать, но от котла не требуется максимальная мощность, нужен «гибко» настраиваемый аппарат.
Котёл должен быть «всеядным», т.е. гореть в топке должно всё, что может гореть – дрова, топливные брикеты, уголь, отходы и т.д., включая влажное топливо.
Конструкция котла должна предусматривать закладку поленьев диаметром до 20 см. Это уменьшит необходимость в колке дров.
Должен работать с ночи до утра на одной закладке топлива. При сильном морозе количество полных закладок топлива не должно превышать трёх.
Полная энергонезависимость. Устройство должно работать без необходимости его подключения к электрической сети. В случае обрыва проводов или отключения энергии, работу циркуляционного насоса (он должен прокачивать теплоноситель) обеспечивает резервная система питания.

Система отопления выбирается, в зависимости от климатических условий проживания, теплопотерь дома, доступности того или иного вида топлива, цен на энергоносители в вашем регионе.

Также среди основных требований к котлу перечислялось:

высокий КПД, простая и недорогая конструкция дымохода;
небольшое образование сажи и отложений (значит, отпадает необходимость в частой прочистке котла и увеличивается эффективность его работы);
безопасность работы котла при любых режимах эксплуатации, жаростойкость узлов;
возможность дозагрузки дров при рабочем режиме;
удобство эксплуатации котла при его установке в жилом помещении;
небольшой вес и габариты.

Самое интересное, что все эти требования планировалось «уложить» в бюджет, не превышающий 500 долларов, за исключением стоимости работы.

Достаточно лишь поверхностно ознакомится с требованиями, чтобы понять, что найти твердотопливный котёл, отвечающий всем пунктам списка, задача непростая. Поэтому Perelesnik решил идти двумя путями:

Попытаться найти готовое заводское изделие.
В случае неудачи – скопировать конструкцию готового котла и сделать его самому.

Виды отопительных котлов

В первую очередь необходимо определиться, какой котел нужен для вашего дома. Это будет зависеть от того топлива, которое будет использовано для растопки. Отсюда и классификация:

газовые;
электрические;
твердотопливные;
жидкотопливные.

Электрические

Любой из этих котлов можно изготовить своими руками. Самый простой из них – электрический. По сути, это бак, в который вмонтирован ТЭН. Из бака еще выходят два патрубка, соединяемые с контурами подачи и обратки. Нет ни дымохода, ни камеры сгорания, все просто.

Электрические котлы всем хороши, но есть у них два недостатка. Первый: электроэнергия – самое дорогое топливо. Второй: при падении напряжения в сети (а это случается с завидным постоянством) котел перестает работать корректно. Снижается его мощность, падает температура теплоносителя.

Газовые

Конструкции остальных видов более сложные. И они все практически схожи между собой с некоторыми отличиями. Что касается газового котла, то для его установки потребуется разрешение газовой службы.

Представители этой организации могут такой отопительный агрегат не принять к установке. В первую очередь потребуют провести его опрессовку в своей лаборатории.

Наличие акта – это гарантия, что разрешение вам все-таки дадут.

Котлы на жидком топливе

Эксплуатация этого варианта связана с большими трудностями. Во-первых, придется строить отдельно стоящий склад около дома, где будет храниться топливо. В нем все должно соответствовать требованиям пожарной безопасности.

Во-вторых, от склада до котельной придется тянуть трубопровод. Его обязательно утепляют. В-третьих, в котле этого типа устанавливается специальная горелка, которую надо отрегулировать. Сделать это не так просто в плане настройки.

Твердотопливные

Именно этот вид котлов сегодня своими руками чаще всего производят домашние мастера. Для небольших дач и коттеджей это оптимальный вариант. Тем более дрова на сегодняшний день самый дешевый вид топлива.

Подключение к теплотрассам

Подключение к централизованным теплотрассам не только бань, но и частных домов весьма проблематично. Это обусловлено гидравлическим строением центральной системы теплоснабжения. Подключение малозначимого объекта малой мощности, без возможности постоянного доступа для ремонта и обслуживания может негативно повлиять на работу всей централизованной системы в целом.

Как правило, теплоснабжающие организации не принимают заявлений и не выдают технических условий для подобных мероприятий.

Чтобы поддерживать комфортный температурный режим в основных помещениях бани и обеспечивать горячее водоснабжение, важно правильно организовать отопление в бане от печи-каменки, расположенной в парилке, или использовать альтернативные источники. При этом автономную систему отопления каждый владелец бани сможет сделать самостоятельно, не привлекая стороннюю помощь

Достоинства газового отопления

Основным плюсом газового отопления выступает его дешевизна

Цены на энергоносители уверенно движутся вверх постоянно, поэтому соображения экономичности даже для обеспеченных хозяев, играют существенную роль.
На второе место, пожалуй, стоит поставить экологическую безопасность и гигиеничность газа как топлива – практически отсутствует копоть, нет сажи, которые приходилось бы регулярно убирать и, что немаловажно, газ сгорает без запаха.

Работа большинства разновидностей газового отопительного оборудования полностью автоматизирована и не требует постоянного наблюдения и вмешательства со стороны владельца. Вообще, необходимость в каких-то усилиях при использовании газа минимальна – нет нужды доставлять и разгружать дрова, загружать ими печку и т.п. Поэтому особенно удобно газовое отопление для бань, предназначенных для большого числа пользователей. Любой опытный любитель банного дела хорошо представляет, сколько усилий понадобится, чтобы протопить до нужной температуры парилку, рассчитанную, скажем, на 10 человек.
Время прогрева бани при использовании газа минимально и даже для помещений больших размеров обычно не превышает 3-х, максимум, 4-х часов.

Несколько советов от профессионалов

Для обеспечения оптимального и эффективного обогрева помещения отопление бани от печи в парной делают следующим образом: топку располагают в предбаннике, каменку в парилке, а бак с теплой водой в моечном отделении.
Между печкой-каменкой и стеной помещают негорючий материал, а при использовании в качестве топлива дров перед дверцей укладывают нужного размера металлический лист.
Когда приобретена стальная каменка, тогда помещение будет прогреваться быстро, но для поддержания требуемой температуры нужно постоянно подкладывать в топку дрова, поскольку она плохо сохраняет тепловую энергию.
Каменные печи, несмотря на то, что долго прогреваются, продолжительное время остаются горячими и отдают тепло в помещение постепенно. Такую отопительную конструкцию из кирпичей должен выкладывать мастер. Если металлическая печь прогревает комнату примерно за 2 часа, то каменная – за 5 часов.
Когда жилое строение имеет небольшую площадь и находится недалеко от бани, тогда может использоваться банная печь для отопления дома, например, дачного.

Возможные варианты отопления бани

С появлением современных банных печей проблема обогрева помещения превратилась из чисто технической проблемы в экономическую задачу. Владельцы современных саун и парилок, выбирая способ, как сделать отопление в бане, вынуждены балансировать между эффективностью и комфортом.

Систему отопления бани выбирают исходя из ее конструкции и доступных источников энергии. На сегодня используется четыре основных способа обогрева помещения:

Отопление бани от банной печи. В зависимости от размеров обогревать внутреннее пространство можно котлами и печами на дровах или газовом топливе;
Использование дополнительных электрических конвекторов, установка электро-водяных котлов в комплекте с радиаторами или системой теплых полов;
Оборудование в подсобном помещении бани дополнительной греющей печки на дровах, жидком или твердом топливе;
Подключение бани к теплоцентрали или к системе отопления частного домостроения.

Понятно, что выбор подходящей схемы всегда делается в расчете на обеспечение необходимого уровня отопления бани зимой. И дело даже не в низкой температуре в предбаннике или раздевалке, уровень обогрева напрямую связан с влажностью воздуха и выпадением конденсата.

К сведению! Примерный уровень тепловой нагрузки в максимальные холода должен составлять не менее 1000 Вт/ч на м2 парилки и 600 Вт/ч на квадрат предбанника и раздевалки.

Чаще всего проблемы возникают у деревянных рубленых построек, обогреваемых теплом кирпичной кладки каменки. Поэтому, перед тем как сделать отопление в срубовой бане, нужно продумать устройство вентиляции в парилке и моечном отделении.

Газовая система обогрева

При подключении к газовой магистрали отопление бани газом – самый быстрый и эффективный вариант системы.

Система имеет два варианта реализации:

традиционная каменка, оснащенная газовой горелкой;
газовый котел с установкой отопительных радиаторов и водяных труб.

Безусловным преимуществом подобного отопления является отсутствие неприятных запахов, образования сажи и копоти. При этом газовое оборудование обладает компактным корпусом, незначительным весом и при установке не требует много места. Мощность стандартного котла достигает 45 кВт, чего достаточно для нагрева помещения площадью до 280 кв. м.
