Виды и технические характеристики ответвительных коробок

Материалы разветвительной коробки

Для монтажа электропроводки необходимо выбирать распредкоробку, которая бы удачно подходила для установки в определенном для домовладельца месте. Ее характеристика должна соответствовать требованиям и техусловиям.

Чаще всего к распределительным боксам предъявляются следующие требования:

  • материал изготовления;
  • габаритные размеры и размеры внутренней части.

Ниже подробно описано, из каких материалов чаще всего изготавливают распределительные боксы.

Метал

При прокладке электропроводов на складах, в мастерских и других помещениях, требующих не только хорошей фиксации проводов, но и защиту от негативных производственных факторов, появляется нужда в монтаже распредкоробок с повышенными свойствами в эксплуатации. В этом случае оптимальным решением по выбору материала коробки становится металл.

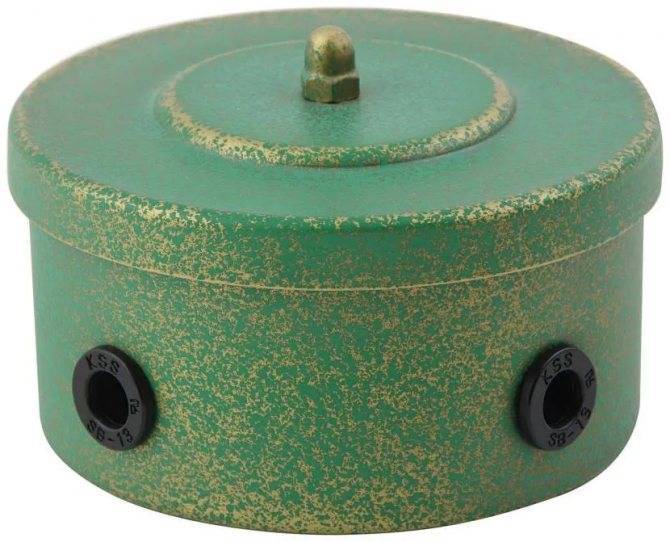

Металлическая коробка

Изделия из металла производятся чаще всего способом штамповки из листа стали с дальнейшей грунтовкой и покраской. Крепление крышки создается с применением винтового соединения. Конструкцию корпуса коробки делают герметичной при помощи уплотняющих резиновых прокладок в местах ввода электрокабеля и прокладки из резины для крышки.

Обратите внимание! Недостаток такой коробки в том, что она стоит дороже пластика, а также может со временем покрыться коррозией. Вам это будет интересно Особенности многожильного провода

Вам это будет интересно Особенности многожильного провода


Пластиковая модель стоит дешевле

Пластик

Чаще всего для выпуска изделий такого вида, как распредкоробки, применяется пластик различного вида. Пластмасса имеет свои достоинства при изготовлении боксов:

  • не проводит электрический ток;
  • невысокая стоимость;
  • простота технологического решения изготовления разных форм и размеров;
  • несложная возможность комплектования коробок вспомогательными элементами из резиновых прокладок, установочных планок, легкая установка крепежных винтов;
  • длительный срок службы изделия обусловлен свойством пластмассы (стойкость к естественному разрушению).

К сведению! Минус заключается в самом материале — при неправильном монтаже коробка может треснуть. Но опытные мастера всегда рекомендуют отдавать предпочтение пластику. Его легче менять при необходимости.

Способы соединения проводов в распредкоробке

Существует несколько основных способов соединения проводки в распределительной коробке. Для того, чтобы выбрать один из них, необходимо рассмотреть варианты подробнее.

Скрутка и изоляция

Это старый, но при этом проверенный годами метод соединения проводки. Суть состоит в том, что концы проводников сначала зачищают от слоя изоляции, а затем скручивают между собой плоскогубцами. После чего это место обматывают изолентой.

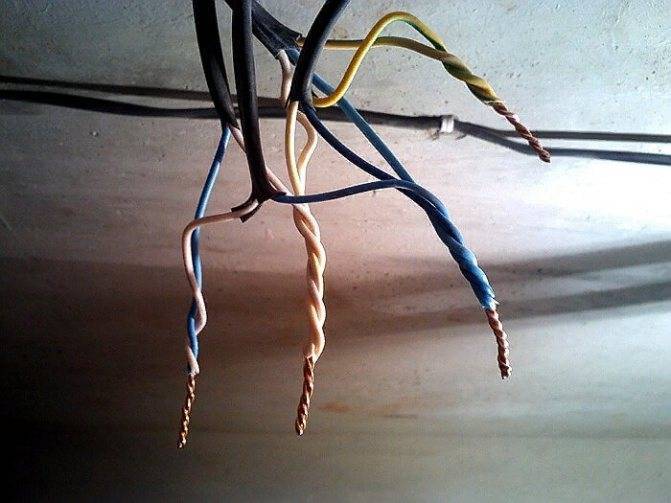

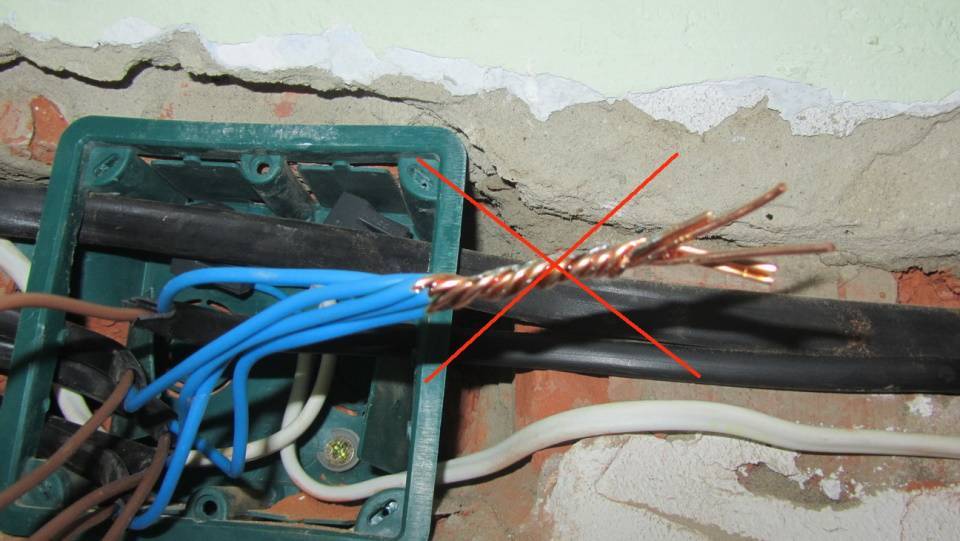

Скручивание жил проводников

У этого способа имеются преимущества:

  • простота монтажа;
  • отсутствие необходимости в дополнительных тратах.

Тем не менее, имеются и некоторые недостатки:

  • некачественное соединение жил;
  • отсутствие возможности соединения проводов из меди и алюминия.

Стоит отметить, что таким способом часто соединяют жилы при временном монтаже электропроводки. Согласно правилам безопасности, метод соединения не подходит для помещений с высоким уровнем влажности.

Пайка или сварка

Именно такими способами получится сделать долговечное соединение жил проводки. Сначала их концы тщательно зачищают от изоляционного слоя, затем скручивают, но уже без усилий. Далее потребуется с помощью припоя и паяльника запаять жилы, чтобы они получились монолитными. Затем необходимо дождаться, пока они остынут естественным путем, а только потом обматывать изолентой.

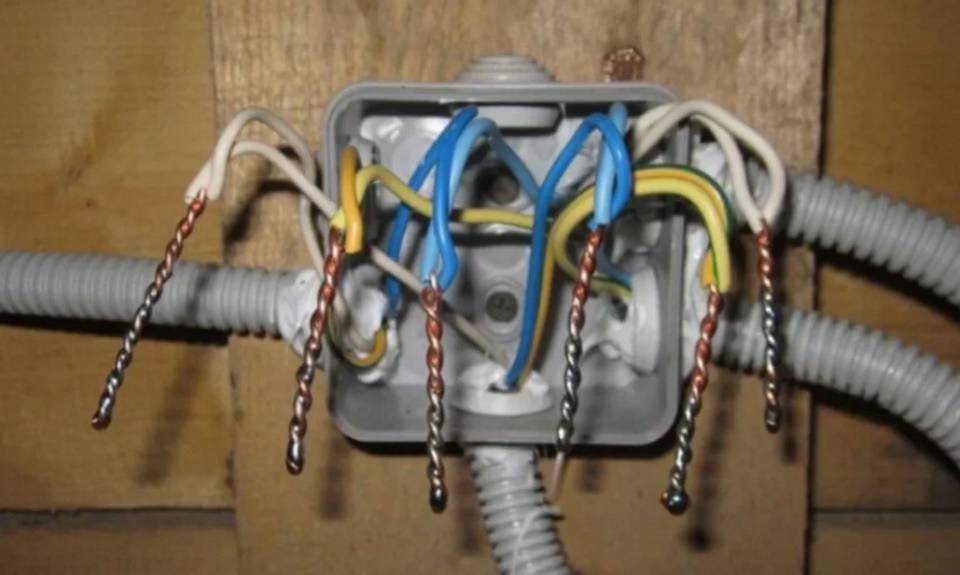

Пайка жил проводов

В случаи пайки толстых проводов потребуется использовать паяльник с плотным жалом из меди.

Преимуществом спайки является надежности соединений, но такой способ тоже имеет некоторые недостатки:

  • необходимость приобретения паяльника;
  • это трудоемкий процесс, с которым справится не каждый новичок;
  • соединение получается неразборным;
  • через время увеличивается уровень сопротивления в пайке, что приводит к утечке напряжения.

Часто вместо пайки, жилы соединяют методом сварки. Процесс имеет аналогичный принцип, только здесь уже используется аппарат для сварки, поэтому у мастера должны быть соответствующие навыки.

Опрессовка гильзами

Это тоже один из самых надежных методов фиксации жил проводников. Здесь их помещают в специальную гильзу и зажимают инструментом для опрессовки с обеих сторон. После чего эта гильза обматывается изолентой или на нее закрепляют кембрик.

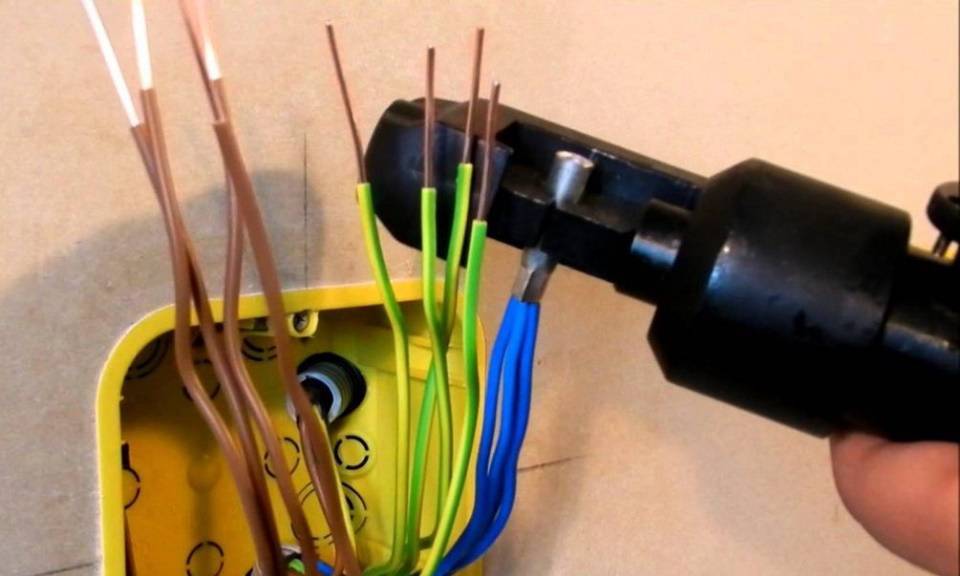

Опрессовка жил проводников

Стоит отметить, что жилы помещают в гильзу либо с разных сторон, либо с одной. В случае первого варианта соединяться они будут в центральной части трубки. При выборе второго варианта необходимо учитывать, что диаметр жил не должен превышать объема гильзы.

Из преимуществ такого соединения следует отметить:

  • надежность;
  • доступную стоимость гильз.

Недостатки метода:

  1. Гильза используется только один раз. Это значит, что в случае ремонта ее срывают и фиксируют новую.
  2. Потребуется использовать специальный инструмент для качественного обжима со всех сторон.
  3. Провода из алюминия и меди обжимают только специальными трубками, которые сложно найти в магазинах.
  4. На электромонтаж придется потратить время.

Клеммное соединение

Если проводка сделана из разных материалов, то рекомендуется использовать специальные зажимы с пружинами или винтами. Соединить проводники таким методом несложно, в работе требуется лишь отвертка. Главное не затягивать болты с усилием.

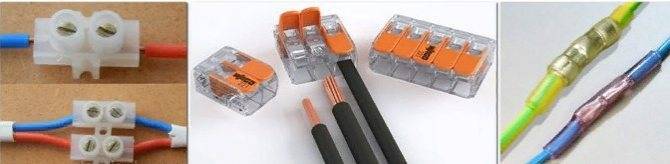

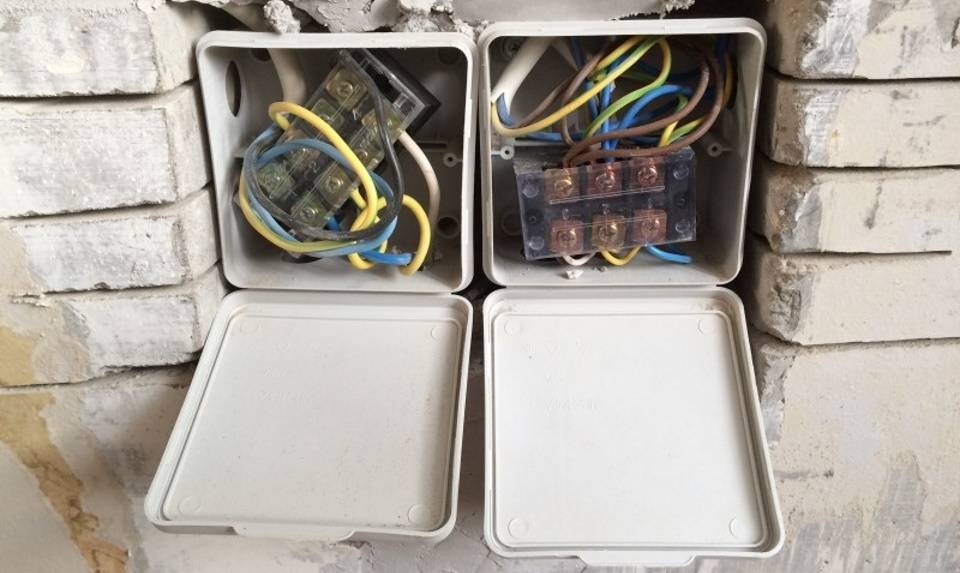

Соединение проводов зажимами

Зачем нужны ответвительные коробки

Теоретически, можно обойтись без разветвления проводки, и вести все необходимые провода непосредственно от щитка. Но это значит, что из распредщита должны выходить провода, ведущие к каждому выключателю, каждой розетке, а их в квартире может быть больше десятка. Толщина пучка проводов получится внушительной, для наружной проводки понадобится большой короб, для скрытой – глубокая и широкая штроба. К тому же возрастет расход кабельно-проводниковой продукции, а это лишние затраты. Поэтому входящий фазный провод соединяют с фазными проводами, которые будут прокладываться на следующих участках. Если в комнату завели 1 провод, а запитать нужно 3 розетки, соединяется 4 провода. Так же поступают с нулем и заземлением.

Но места соединений, разветвлений непривлекательно выглядят. А в случае недостаточно плотного контакта проводов может произойти их перегрев и даже возгорание. Для решения этих проблем и предназначены распределительные коробки

Они: маскируют места соединения (это важно, если проводка прокладывается открытым способом); исключают непосредственный контакт соединения проводов с ограждающими конструкциями (стены, потолок, пол); в случае воспламенения предупреждают распространение огня; исключают случайное прикосновение к проводам без изоляции, поражение током

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

  • повышение уровня пожарной безопасности;
  • эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием

Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Классификация по типам

Коммутационные конструкции делятся на несколько видов в зависимости от назначения.

  • Для соединения и защиты стыков кабельных магистралей с напряжением не более 1 кВт, например, КОС, КРП, КВП, У997М, У994, У197 и т.д. Также их могут устанавливать вместе с системой УХЛ.
  • Коробка со стандартным размером (100*100*50 мм) используется для проведения открытой и скрытой проводки в домашних условиях. Например, КО100, КТО100, КУ100, КТ100, КС100, КМ100.
  • Ответвительные конструкции, предназначенные для хранения и защиты мест соединения линий проводного вещания УК2Р и УК2П.

Также по типам конструкции делятся на протяжные и тросовые для воздушных линий и распределительные коробки к шинопроводу (ШРА).

Степень защиты оболочки

По степени защиты есть семь видов распределительных коробок:

  • IP 20 для электрических приборов, которые можно применять только в сухом помещении. Такие изделия не защищены от воды, снега и прочих жидкостей;
  • IP 30 для устройств, размещенных в сухих помещениях, поскольку такое оборудование не оснащено защитой от влажности;
  • IP 44 для приборов, ограниченно используемых на улице, во влажных местах, под навесом и козырьком, в помещениях, где повышенная влажность;
  • IP 55 для электрооборудования, подверженного атмосферному воздействию, защищенного от пылеобразования и временного попадания влажности. Распространенные электромонтажные модели распределительных коробок. Зачастую многими производителями электрических, технических изделий указывается именно представленная степень IP;
  • IP 65 для электрических устройств, сильно подверженных атмосферным осадкам. Такие распределительные коробки считаются целиком защищенными от пыльных частичек и воды, могут быть использованы на улице;
  • IP 67 для электрооборудования, подверженного сильному атмосферному воздействию. Коробки, которые можно размещать на земле или прямо в грунте;
  • IP 68 для устройств, которые можно погружать в воду.

Что касается выбора изделия по степени защиты, необходимо приобретать распределительную коробку в зависимости от эксплуатационных условий. Чтобы установить подрозетник в квартире, достаточно использовать IP55. В 99 % случаев они выполняют свою функцию отлично.

Первая степень защиты

Важно! Чтобы соблюсти степень защиты при монтаже, необходимо вводы таких изделий защитить сальниками по диаметру кабеля, ПВХ-трубы и гофры

Типы распределительных боксов

Распределительные боксы делятся по следующим характеристикам:

  • по составу и используемому сырью. В основном коробки бывают металлические с использованием ПВХ;
  • по виду: овальные, квадратные, круглые;
  • по уровню защиты крышки IP (без защиты, с защитой, герметичные);
  • по методу ввода в коробку провода. Также стенки могут быть гладкие с дырками или без них;
  • по методу закрытия: с регулируемой крышкой, обычной крышкой;
  • способ установки может быть скрытым или открытым.

Виды изделий по размеруОбратите внимание! В наименовании коробок проводки присутствует некоторая путаница. Распаечная коробка иногда понимается как подрозетник, поэтому люди не видят разницы, но это разные вещи

Накладные

Такой вид бокса устанавливается на стенку. Изделие для скрытия кабелей практично тем, что можно при необходимости быстро найти ту точку, где соединяются провода.


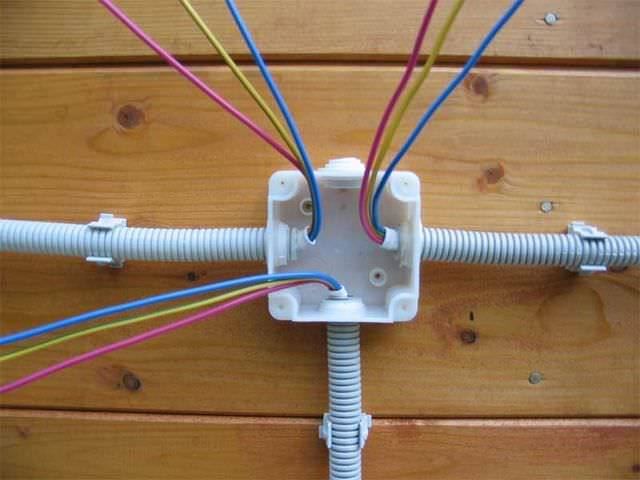

Накладной тип IP42

Такой метод монтажа применяют на промышленных заводах и в офисах, то есть в тех местах, где находится большое число потребителей электрической энергии. В частных домах распределительная накладная коробка может монтироваться в подсобной комнате.

Вам это будет интересно Цветовая маркировка проводов

Внутренние

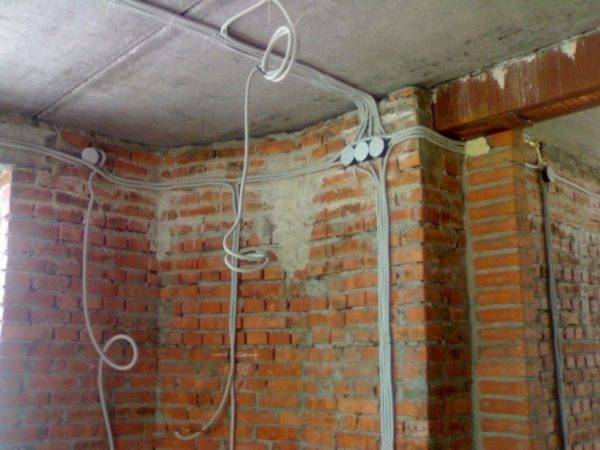

В жилых помещениях устанавливается скрытая проводка, при этом провода прокладываются в специальные кабель-каналы и прячутся за штукатуркой. Такая распределительная коробка монтируется в заранее приготовленную траншею в стене, и от нее идут штробы для кабеля. В таком случае она может устанавливаться как в сплошную кирпичную или бетонную стену, так и в гипсокартон.


При скрытой проводке кабеля прячутся в стену

Устройство

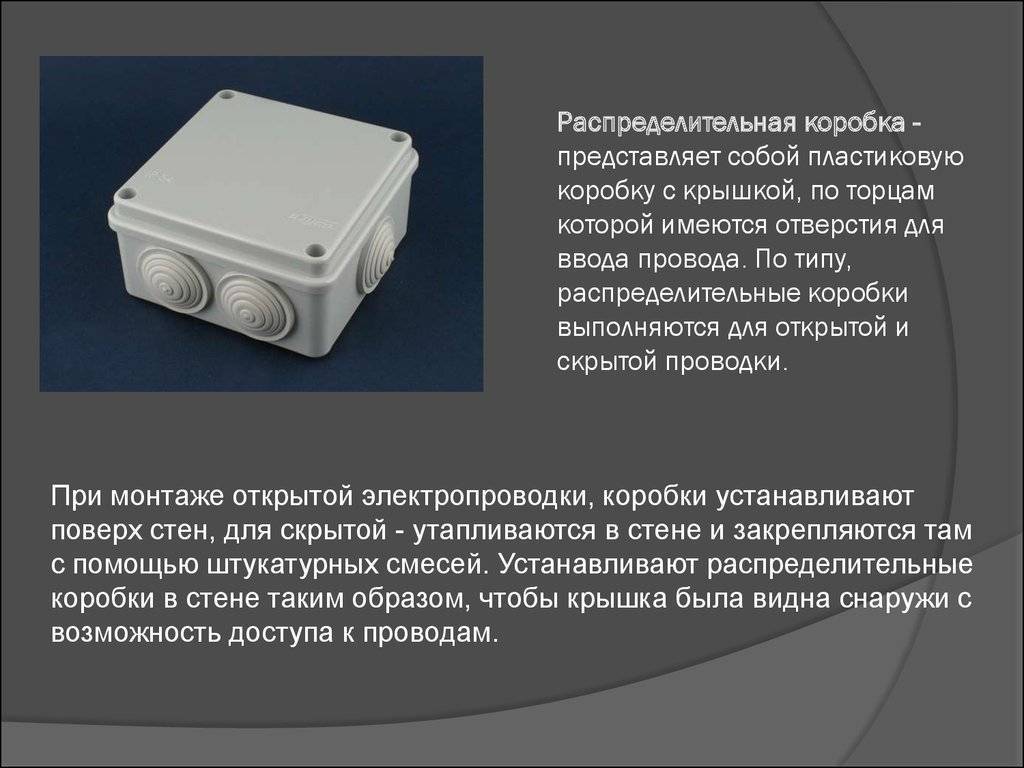

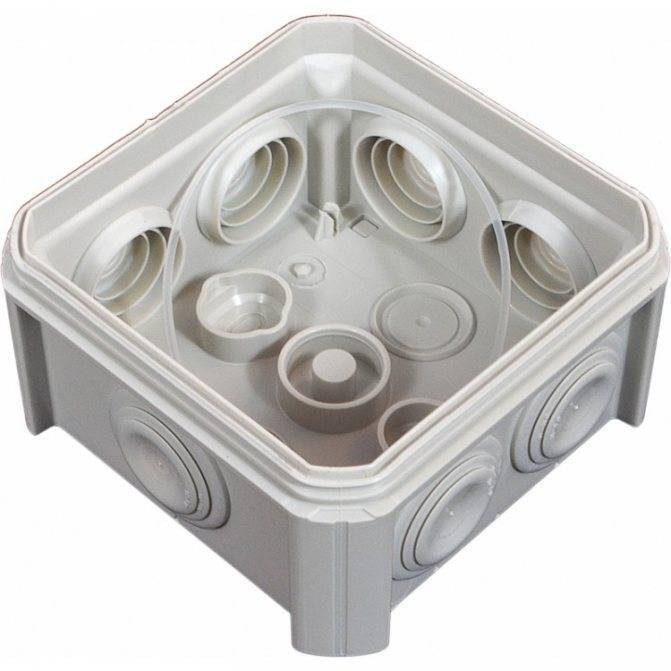

Конструкция распределительной коробки представляет собой компактный контейнер, имеющий отверстия для ввода-вывода кабелей, со съёмной крышкой для доступа к контактам при проведении электросети. Внутренняя конструкция предусматривает несколько вариантов соединений проводников.

Пайка или сварка

При помощи паяльника (сварочного аппарата) и припоя обеспечивается контакт зачищенных от изоляции, скрученных и запаянных (приваренных) до монолитного состояния жил электропроводки. После остывания места соединения изолируются.

Достоинства:

  • долговечность;
  • надёжность.

Недостатки:

  • обязательное наличие паяльника или сварочного аппарата;
  • трудоёмкость процесса, сложного для выполнения не специалистом;
  • неразборность соединения;
  • со временем сопротивление в точке пайки растёт, приводя к потерям напряжения.

Опрессовка

Надёжное соединение проводников путём помещения в металлическую гильзу с последующим обжимом специальным инструментом с последующей изоляцией.

Достоинства:

  • надёжность;
  • невысокая цена гильз.

Недостатки:

  • одноразовое использование гильзы;
  • применение специального инструмента для опрессовки;
  • сложность соединения медных и алюминиевых проводов;
  • на монтаж уходит много времени.

Клеммные соединения

Используются в случаях, если материалы кабелей исключают непосредственное соединение. Несложный вариант, требующий применения только отвёртки и навыков затягивания болтов без усилий.

Возможные опасности при скрутке:

  • рост сопротивления из-за недостаточного затягивания проводов;
  • повышение тока в слабом контакте;
  • нагрев участка слабого соединения и плавка изоляции;
  • риск возгорания, короткого замыкания и поражения током.

Однако мастера-электрики не отвергают вариант скручивания при выполнении кратковременной сети, во время ремонтных работ или тестирования линии.

Как правильно выполнить монтаж распределительной коробки наглядно представлено в видеобзоре:

Типы

В зависимости от способа прокладки электропроводки помещения распределительные коробки разделяются на:

  • скрутка;
  • соединение с помощью клемм, встроенных в распределительную коробку;
  • самоизолирующие зажимы (СИЗ);
  • опрессовка (скрутка проводов помещается внутрь медной гильзы, обжатой специальным прессом);
  • сварка или пайка.

При электромонтажных работах не следует злоупотреблять соединениями проводов, так как никакая опрессовка или сварка не может быть надежнее целостного кабеля. Большое количество коммутационных узлов повышает вероятность возникновения неисправностей электропроводки, помимо этого, распределительные коробки должны находиться в открытом доступе для возможности их ремонта, что затруднительно при их большом количестве, поэтому устанавливать коробки следует там, где они действительно необходимы. Вместе с тем, стремление к уменьшению количества распределительных коробок приводит к значительному расходу кабеля, поэтому при планировании работ следует находить баланс между этими факторами.

Пример оптимального расположения распределительных коробок показан на картинке ниже

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Читать также: Станок для дрели своими руками чертежи

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Какой фирмы выключатель лучше выбирать?

Как мы уже говорили, не стоит приобретать дешевые защитные устройства от непонятного производителя, поскольку от качества этих аппаратов напрямую зависит безопасность людей и имущества.

Если говорить о конкретных фирмах, можем посоветовать устройства Schneider Electric, ABB и Legrand, которые при номинале 16 А в настоящее время стоят от 120 до 230 рублей. Есть и более простые и бюджетные варианты аналогичного номинала, цена которых на сегодняшний день не превышает 50 рублей – EKF и IEK.

Все АВ предусматривают определенное число срабатываний. Пользоваться защитными устройствами в качестве выключателей нагрузки нежелательно – это приводит к изнашиванию механизма и подгоранию контактов. В соответствии с требованиями ПУЭ нагрузка должна коммутироваться посредством реле или контакторов.

Очень важно не ошибиться при определении необходимого количества защитных устройств. Как правило, в первую очередь устанавливается вводный автомат. Другими пакетниками защищают осветительные линии, розетки, а также мощные электроприборы, не имеющие встроенной защиты

Другими пакетниками защищают осветительные линии, розетки, а также мощные электроприборы, не имеющие встроенной защиты.

На АВ производства разных фирм кабели подключаются и крепятся по-разному. Поэтому, если необходимо заменить автоматы в щитке, вместо них лучше ставить аналогичные изделия.

Обзор автоматических выключателей «Hager» на следующем видео:

Где используется

Распределительные коробки предназначены, чтобы делать проводку и монтировать розетки, выключатели в сплошные части кирпичных, бетонных стен. Они устанавливаются в полые стенки или перегородки, в различные электроустановочные изделия, в частности, диммеры. Те виды, которые предназначены для наружного монтажа, используются в среде, где повышена влажность, запыленность, химическая и коррозийная агрессивность.


Разводка по дому

Они нужны, чтобы создавать длительную, безопасную, контролируемую проводку, телефонный стык, розетку, выключатель, регулятор освещенности и устройство связи. Распределительные, монтажные коробки защищают кабельные соединения жил от внешних воздействий. Они создают эстетический вид интерьера, фасада.

Вам это будет интересно Как выбрать цветовую температуру

Почему коробка имеет разные названия?

Этот элемент электрического оборудования имеет несколько названий, в том числе: распредкоробка, ответвительная коробка, распаячная коробка. Только принцип функционирования у них один и тот же: короб представляет собой центр, куда происходит поступление электроэнергии от источника питания, а затем она распределяется по отдельным каналам, которые идут к выключателям, розеткам и другим приборам. Поэтому такую конструкцию принято называть «распределительной». Иначе коробку еще называют «ответвительной», связано это с тем, что к ней подходит только один кабель, а выходит несколько каналов.

Среди некоторых электриков можно встретить и другое название этой коробки – «расключительная». Образуется это слово от двух определений: распределения и подключения. Ведь сначала предстоит распределить провода, а затем подсоединить их к потребителям.


Распредкоробки, установленные в стену

Соответственно, если консультант магазина назовет коробку иначе, не стоит удивляться, ведь это одно и то же изделие

Скорее следует обратить внимание на габариты короба, потому что под него придется делать углубление в перекрытии. Как правило, стандартные изделия выпускают в виде прямоугольника размером 10x10x5 сантиметров

Цены на распределительные коробки

Распределительная коробка

Особенности монтажа

При монтаже кабель каналы располагаются горизонтально или вертикально. Наклонные участки разрешены только на лестницах или мансардных этажах. В местах ответвления ставят распаечные коробки, в которых происходят все соединения.

Только вертикально и горизонтально

Способы фиксации

Есть два способа монтажа кабель каналов: на дюбеля/саморезы и на клей/липкую двустороннюю ленту. Первый способ — универсальный. Подходит для всех типов оснований. Только виды дюбелей надо подбирать (под гипсокартон и пеноблоки есть свой крепеж). При выборе крепежа ищите дюбеля или саморезы с шляпками больших диаметров — чтобы не порвали пластик. Если таких не нашли, можно использовать шайбы.

Количество крепежа на лоток 2 метровой длины (стандартная длина) зависит от того, насколько ровная стена. Если она идеально выровнена, достаточно 3 креплений — в начале, в конце и посередине. Если стена кривая, необходимо большее количество крепежа — чтобы лоток плотно прилегал к стене и «не топорщился». При большом количестве кабелей или очень кривых стенах может понадобиться установка через каждые 20 см.

Чтобы при монтаже кабельканалов на саморезы или дюбеля они не лопались, сначала в них просверливают отверстия диаметром чуть меньше диаметра крепежа. Затем лоток прикладывают к стене, отмечают места отверстий маркером/карандашом/фломастером. Убирают кабель-канал, сверлят отверстия, устанавливают пластиковые заглушки. Затем прикладывают лоток, фиксируют его дюбель-гвоздями).

Затягивая крепеж, будьте осторожны — старайтесь не повредить пластик

В некоторых случаях сверлить поверхность не хочется. Тогда можно использовать клей или липкую ленту. Клей надо брать с быстрой начальной фиксацией. Лоток весит не очень много, но при недостаточной силе фиксации он будет «ползти» вниз. Чтобы этого не случилось, можно установить распорки в противоположную стену (если позволяют расстояния) или зафиксировать короб кусками липкой ленты.

Пол липкую ленту требуется гладкое, обеспыленное основание. Ее лучше брать на вспененной основе. В этом случае снижаются требования по «гладкости» стены. За счет вспененного основания ямки/выступы небольшого размера сглаживаются.

Как и чем резать

Если необходимо отрезать кусок кабель канала определенной длины, сначала надевают крышку, выравнивают края. Затем фломастером на лотке и на крышке наносят отметку. После этого можно резать кабель канал отдельно: лоток и крышку. При этом их длина будет одинаковой.

Чтобы добиться точного совпадения в местах резов, использовать можно столярное стусло. Еще лучше — найти специальную пилу по пластику. В таком случае срез будет аккуратным и, после небольшой обработки края наждачной бумагой, совпадать все будет идеально.

Как резать пластик ровно

Резать кабельные лотки лучше пилой по металлу с мелким зубом. Край получается ровный. При необходимости его можно зашлифовать наждачной бумагой с мелким зерном. Можно также использовать ножницы по металлу, но тогда велика вероятность того, что края замнутся и/или потеряют свою идеальную геометрию.

Назначение и применение

Ответвительная коробка KF 0202 B, Hensel

Существует много разновидностей ответвительных коробов. Они могут отличаться по форме, размерам, материалу изготовления. Однако задача у них одна – скрыть содержимое от разрушающих факторов окружающей среды. Каждая модель оснащена крышкой.

Применяется электромонтажная конструкция не только в домашних условиях, но и в промышленности для крепления и ответвления проводов при установке скрытой проводки. Есть практика монтажа таких конструкций при проведении открытой проводки, но внешний вид при этом оставляет желать лучшего.

Основные задачи, которые стоят перед устройством:

  • Защита от механического, термического и химического воздействия.
  • Эстетичное оформление электромонтажа кабелей в местах соединения токопроводящих жил.

Автоматы и предохранители

Автоматические выключатели или предохранители используются для того, чтобы в момент скачка напряжения полностью обесточить все бытовые приборы, тем самым предотвращая короткое замыкание или выход из работы устройств. В любом помещении, жилом или производственном необходимо устанавливать несколько автоматов для разных групп. Эти устройства изображаются в виде вертикальных линий и точек.

Внимание! Автоматы считаются главной частью однолинейных схем в электрике. Автоматы используются в основном в частных домах и производственных помещениях

Они могут быть однополюсные и трехполюсные. Первые более легкие в использовании и необходимы для защиты отдельных участков цепи. Однополюсные автоматы предостерегают от коротких замыканий или перегрузок внутри сети

Автоматы используются в основном в частных домах и производственных помещениях. Они могут быть однополюсные и трехполюсные. Первые более легкие в использовании и необходимы для защиты отдельных участков цепи. Однополюсные автоматы предостерегают от коротких замыканий или перегрузок внутри сети.

Ответвительная коробка — что это такое и для чего она нужна

Доброго времени суток, дорогой читатель. Ответвительная коробка, вот тема нашего разговора сегодня. Если вы еще не сталкивались с ответвительной коробкой, опишу ее по простому: любой формы коробка (изготовлена может быть из разного материала), а сверху крышка, закрывающая содержимое коробки.Со всех сторон коробки находятся отверстия. Теперь, как бы сказал опытный электрик: коробка ответвительная используется в быту и на производстве для ответвления и крепления проводов или кабелей при электромонтаже скрытой проводки. Так же, я часто сталкивался с ответвительной коробкой при электромонтаже открытой проводки, но это выглядит не эстетично. Основная функция, которую выполняет ответвительная коробка это защита от механических повреждений, красивого оформления электромонтажа проводки в местах соединения проводов или кабелей силовых и осветительных электросетей переменного и постоянного тока, напряжением до 660 В, а также слаботочных проводов (компьютерных, телевизионных, телефонных). Ее можно устанавливать, как в внутри жилых помещений, так и на открытом воздухе. Ну что, я постарался подробно ответить на вопрос: что такое ответвительная коробка и для чего она нужна. Переходим к другому вопросу.

Внутренняя классификация

Применяются распределительные коробки для электропроводки на любом объекте, который обслуживается энергосетью. Коммуникации представлены различными по характеристикам кабели с проводами, которые протягивают по зданию различными способами.

Кабельная продукция для энергоснабжения зданий Источник newstes.ru

Поэтому для каждого конкретного разветвления имеются свои нормативы и требования. Они касаются и электрических распред-коробок.

Способ монтажа

Протягивается энергосеть внутри и снаружи здания двумя способами: поверх и внутри архитектурных конструкций. Для первого случая применяются накладные короба. Крепить их к основанию можно посредством задней стенки. Либо крепеж располагается внутри изделия, либо снаружи посредством монтажных выступов с отверстиями под саморезы.

Для скрытой электропроводки существует два типа коробок. Одни погружаются в предварительно сформированное посадочное место в монолитном основании. Фиксация корпуса выполняется посредством штукатурного раствора быстрого затвердевания. Второй вариант предназначен для конструкций из листовых обшивочных материалов. Здесь вдоль наружных стенок коробки имеются лапки с винтами для крепления корпуса к полотну.

По материалу

Внутренние и наружные распред-коробки изготавливаются из металла или пластика. Для производства первых используется луженая листовая сталь или заготовки из сплавов на основе алюминия.


Металлическая распаячная распредкоробка Источник el-deco.ru

Прообразами таких изделий считаются консервные банки, в которых формировались аккуратные отверстия с помощью сверла. Но в отличие от них современные образцы отвечают различным техническим требованиям включая инертность к коррозии.

К плюсам металлических изделий относятся:

  • устойчивость к различного рода механическому воздействию;
  • длительная стойкость к открытому пламени, замораживанию без деформации корпуса;
  • долговечность (зависит от инертности к коррозионным процессам).

Пластик применяется жесткий, чтобы короб сохранял форму после механической нагрузки. Это может быть полиамид, полипропилен, фторопласт. Материал превосходит металл по малому весу, стойкости к коррозии, стоимости. Также преимуществом является высокая сопротивляемость электрическому току, то есть полимер считается хорошим изолятором.

Пластиковые электрические распределительные коробки Источник gorazd25.ru

Физические параметры

Распредкоробка для электропроводки изготавливается с круглым, квадратным или прямоугольным поперечным сечением. Первые чаще используются для установки в монолитных конструкциях. Это обосновано техникой формирования посадочного места – с помощью алмазной коронки путем сверления. Здесь удобно скрывать контактные соединения небольшого количества проводов, что актуально для отведения выключателя либо розетки от основного кабеля.

Квадратные и прямоугольные короба применяются чаще для наружной установки. В них проще распределить несколько контактных соединений. Поэтому здесь формируется больше разветвлений, чем в круглых аналогах.

В таблице рассмотрены стандартные размеры распределительных коробок для электропроводки из полипропилена.

Сечение (в мм)Глубина (в мм)
Круглая
7050
8050
Круглая IP55
6540
Квадратная IP54
85*8535
Квадратная IP55
70*7040
80*8040
100*10050
Прямоугольная IP54
80*4335
Прямоугольная IP55
120*8050
150*11070
190*14070
200*14075
240*19090
240*19590
300*22090
380*300120

В жилом секторе наиболее востребованными считаются три варианта квадратных коробок. Это IP54 100*100*50 мм, IP55 80*80*40 мм, IP65 88*88*53 мм. Круглые из представленных в таблице все применяются.

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
