Полезные советы по эксплуатации

“Неправильная” установка дымоходных труб обусловлена необходимостью защитить конструкцию от смолы, которая образуется в результате сгорания древесины. Если этот момент не предусмотреть, то смола будет вытекать из печки, а при такой установке она будет оставаться в дымоходе и постепенно сгорать.


По окончании сборки печь Булерьян устанавливают на ровном и огнестойком основании и подключают к дымоходу. При этом необходимо соблюдение правил пожарной безопасности

Засорение смолой для печи Булерьян практически неизбежно. Со временем смолистые слои накапливаются и засоряют устройство. Это выражается в заметном сокращении эффективность его работы, уменьшении тяги, проблем со свободным движением шибера. Значит, пора заняться прочисткой печи.

Облегченный вариант такой прочистки состоит в протапливании устройства осиновыми дровами. К сожалению, практическая польза от такой меры невелика и недолговечна.

Лучший способ ликвидировать загрязнение смолой – прожиг. Для этого печь сильно растапливают при открытом зольнике, фактически прокаливая все каналы. В результате смолистые отложения сгорают.

На базе печки булерьян можно организовать автономную систему отопления:

Галерея изображений

Фото из

Бурельян в качестве основы автономного отопления

Основа воздушного отопления

Подключение воздуховодов их гофры к трубам печи

Устройство водяного отопления

Некоторые умельцы используют для прожига печи кислород, поднося сопло баллона к отверстию зольника. Это крайне опасная операция, нарушающая правила пожарной безопасности. Неосторожные манипуляции с баллоном кислорода вблизи открытого огня могут стать причиной взрыва.

В качестве топлива для печи Булерьян можно использовать не только дрова, но и отходы древесного производства (стружку) или специальные брикеты

Важное условие – низкая влажность топлива. Чем меньше влаги, тем меньше смолы образуется внутри печки, и тем реже придется ее прочищать

В процессе эксплуатации печи нужно выбрать такой режим работы, чтобы получать максимум тепла при минимальном образовании смолы. Если оптимальный вариант найден, прочистку нужно будет выполнять всего пару раз в течение отопительного сезона.

Строение печи «Булерьян» и принципы работы

Печь имеет оригинальную конструкцию, в которой все подчинено главной задаче: быстрому нагреву воздуха в помещении, а затем поддержанию температуры.

Корпус печи состоит из имеющих форму параболы труб, между которыми наварены полосы металла. Трубы большей своей частью находятся внутри топки, выступая всего на 1/3 от своего диаметра. Такая система — это высокоэффективный теплообменник, теплоносителем в которой выступает воздух. Как только печь разжигается, в нижние концы труб засасывается воздух, который отбирает большую часть тепловой энергии у разогревшегося металла. Поток этот очень интенсивный. При активном горении за минуту через шесть труб проходит 4-6 кубов воздуха, а температура его на выходе превышает 120оС (до 150оС).

Активное горение — не основной режим работы этой печи. Большую часть времени топливо тлеет. Тогда воздух в трубах уже не обжигающий «всего» 60-70оС, а температура корпуса в районе 50оС (конечно, не сразу после «раскачки»).

В нижние трубы засасывается холодны воздух, а сверху выходит нагретый

Топка внутри разделена на три части: снизу ¼ часть отделяется колосниковой решеткой, сверху тоже ¼ отводится под камеру дожига. Колосниковая решетка — это или стандартные чугунные колосники, или стальная решетка из стали не менее 4 мм толщины.  Верхняя перегородка не доходит до дверцы примерно на четверть ее длины. И это не сплошной лист, а с отверстиями. Через эти отверстия в отгороженную зону дожига поступает воздух из топки для поддержания горения газов. Площадь отверстий — порядка 7% от общей площади перегородки.

В верхней части задней стенки имеется выход для отвода газов. Тут установлена заслонка/шибер, которая имеет меньший диаметр (зазор примерно 10-15% от диаметра дымохода). Дополнительно в заслонке вырезан сектор 90о. Это устройство позволяет регулировать тягу, но имеющиеся зазоры не позволят угарным газам при любом положении шибера пойти в помещение. Этого не случится даже при открытой дверце. Тогда, правда, помещение выстынет полностью, но безопасность превыше всего.

«Булерьян» заводского изготовления с экономайзером

Вот как это работает. Частично остывшие газы проходят в участок утепленной трубы. Тут уже скопилось определенное количество тепловой энергии. Газы снова разогреваются и вспыхивают. Из-за повышения температуры они расширяются, а так как в трубе им деться некуда, закупоривают дымоход. Образуется газовая пробка (это явление известно печникам и владельцам их неудачных творений). Газы выгорают и остывают, пробка рассасывается. Некоторое время печь работает как обычная, пока в экономайзере не накопится требуемое количество тепла. Процесс этот самопроизвольный. Частота и продолжительность зависят от характеристик дров и положения заслонок.

Для регулирования интенсивности сжигания топлива в дверце печки имеется дроссель, который перекрывает поток воздуха. Сама дверца обычно круглая и большого размера, чтобы можно было закладывать крупные поленья — это самые лучший вариант для режима тления.  Но не это самое главное

Важно обеспечить герметичное прилегание дверки: через нее не должны просачиваться продукты горения. В этом также состоит сложность изготовления пиролизных печей своими руками

С конструкцией и принципом работы, вроде, разобрались. Теперь можно приступать к сборке запчастей и комплектующих.

Установка печи с водяной рубашкой

Печь Булерьян устанавливается на несгораемой подставке на расстоянии не менее 1 м от стены (при наличии огнестойкой штукатурки толщиной от 25 мм расстояние можно сократить до 0,8 м).

Размеры подставки должны быть на 600 мм больше размеров печи (по 300 мм с каждой стороны).

На полу перед дверцей в радиусе 1,2 м от нее должен быть стальной настил (толщина – от 1,5 мм) на подушке из асбеста.

Поскольку твердотопливное оборудование предоставляет гораздо меньше возможностей по регулировке мощности, чем газовое, его подключают к системе отопления по особой схеме. Она необходима для предотвращения закипания теплоносителя (может разорвать трубы) или поступления его в теплообменник при температуре ниже 50 градусов (приводит к образованию на стенках контура химически агрессивного конденсата).

Данная схема предусматривает наличие байпаса, соединяющего линии «подачи» и «обратки», и группы безопасности:

  • предохранительного клапана;
  • автоматического воздухоотводчика;
  • манометра.

При закипании теплоносителя предохранительный клапан сбросит избыток давления.

На байпасе устанавливается 3-ходовой клапан с сервоприводом, который управляется термодатчиком. Если температура в «обратке» окажется недопустимо низкой, термодатчик откроет 3-ходовой клапан и холодный теплоноситель через байпас будет разбавлен горячим.

Принципиальная схема использования печи Булерьян

Запуск системы отопления, оснащенной твердотопливным котлом, также осуществляется несколько сложнее, чем при наличии газового теплогенератора. Сначала прогревается теплоноситель в малом контуре и только потом к нему малыми порциями добавляется холодная вода из основной системы.

Как установить булерьян? Монтаж печи булерьян

Установка печи булерьян — процедура не такая уж сложная. Зная основные требования установки, любой мужчина сможет справится с данной задачей.

В данной статье представлены основные требования монтажа булерьяна: как сделать дымоход, какое расстояние печи должно быть от стен идругие правила безопасности.

Итак, для установки булерьяна потребуется:

подставка (заводского или самостоятельного изготовления)

Подставка для установки булерьяна приобретается исходя из типа печи.

Подставка под печь булерьян необходима для обеспечения хорошей циркуляции воздуха в помещении, что способствует конвекции, а соответственно быстрому прогреву.

Подставку для булерьяна можно заказать непосредственно на заводе, где производится отопительный прибор, а можно установить на собственное основание, например из кирпича.

Металлический лист нужен для безопасной эксплуатации буллера. Лист укладывается перед дверкой, если пол помещения, где установлен булерьян деревянный или выполнен из других горючих материалов.

Допускается установка булерьяна на кафельный или каменный пол без использования листа.

Дымоход для булерьяна — основной фактор монтажа

Самым главным элементом, без которого котел булерьян не сможет правильно работать — это дымоход.

Дымоход для булерьяна должен быть металлический. Подключать печь длительного горения к грубе или кирпичному дымоходу без предварительной гильзовки нельзя.

Почему же для булерьяна нужен металлический дымоход?

Так как, калориферная печь является агрегатом длительного горения и основная масса тепловой энергии тратится на нагрев воздуха, то температура дымовых газов на выходе из печки значительно ниже, чем в простых буржуйках. Такая температура дыма не может прогреть кирпичный дымоход или грубу, в результате чего возникнет конденсат. Конденсат в дымоходе — это начало загрязнения трубы, а соответственно ухудшения тяги.

Тяга очень важна для печей такого типа. Обеспечить хорошую тягу для булерьяна сможет лишь прямой металлический, хорошо утепленный на улице дымоход, высота котрого, не ниже конька.

Только лишь такая конструкция дымохода позволит эксплуатировать булерьян длительного горения без проблем с тягой, без задымления и обратной тяги.

Монтаж печи с помощью нержавеющего дымохода — лучшее решение.

Нержавейка кислотостойких марок AISI 304, 321 долговечна: имеет стойкость к коррозии, агрессивным кислотам. Нержавеющий дымоход, как правило модульный. Модульный дымоход состоит из отдельных деталей, которые легко монтировать с заходом одна в другую. Для прокладки трубы на улице используется сэндвич дымоход — труба в кожухе с теплоизоляцией.

Основные правила правильной установки булерьяна:

  • печь необходимо расположить на расстоянии 1 метра от стен, выполненных из горючего материала. Если стена оштукатурена, то расстояние можно уменьшить до 0.5 метров.
  • для безопасного монтажа дымохода к котлу булерьян, необходимо предусмотреть негорючую потолочную разделку — проходку через перекрытие.
  • для исключения попадания влаги в дом, место выхода трубы на крыше уплотняют крызой или флеш мастером.
  • высота дымовой трубы должна возвышаться над коньком кровли на 0.5 метров (в определенных случаях высота может быть меньше).
  • наружный участок дымохода прокладывают сэндвич элементами (утепленными трубами-термо).
  • обязательно нужно предусмотреть элемент для сбора золы — ревизию, тройник.

Выполнив все вышеперечисленные требования и рекомендации по установке булерьяна, можно достигнуть беспроблемной эксплуатации дровяной отопительной системы.

Как правильно установить булерьян в доме, гараже, теплице, монтаж дымохода можно узнать в интернет магазине Очаг.

Готовые-покупные

Установка буллера в отапливаемом помещении тоже имеет некоторые особенности. Посмотрите на рис. Слева – вариант не вполне удачный. И не только потому, что нужно долбить бетонные перекрытия, для чего требуется проект с разрешением, конструкции-то несущие.

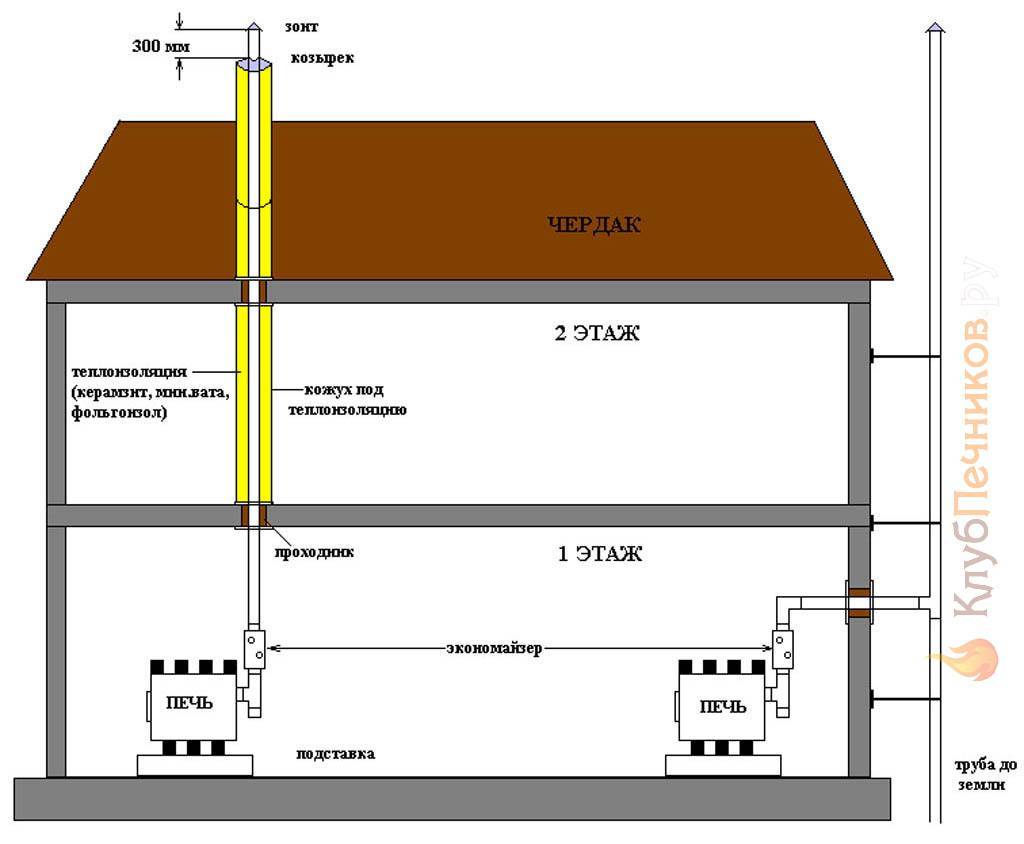

Варианты установки буллера в помещении

Во-первых, для устройства дымохода, проходящего через чердак и крышу, понадобится собрать уйму бумаг, чтобы получить разрешение пожарников. А потом еще и выполнить все противопожарные требования, что обойдется непросто и недешево.

Во-вторых, оседающий из дымовых газов буллера конденсат (шламоконденсат) обладает удивительными физико-химическими свойствами. Им будет посвящен особый раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества и нет, но самому для себя от него лучше держаться подальше. А в данном случае шламоконденсат остается в помещении.

Вариант справа хорош уже тем, что нужно бурить не бетонную, а кирпичную стену. Она, конечно, тоже несущая, но нагружена меньше перекрытия. На проем в ней до 150 мм диаметром контролирующие органы закрывают глаза. А стандартный диаметр дымохода буллера – 100 мм. И получить пожарное разрешение на наружный дымоход куда проще. И шламоконденсат окажется снаружи.

В том и другом случае фундамент под булерьян не нужен, достаточно несгораемой подставки. Прочие общие условия следующие:

  • Расстояние от обычной стены – не менее 1000 мм.
  • Если стена покрыта огнестойкой штукатуркой (например, вермикулитовой) слоем не менее 25 мм, от буллер можно придвинуть к ней на 800 мм.
  • В радиусе 1200 мм от центра дверцы топки – огнестойкий настил, как и для других печей: сталь от 1,5 мм на асбестовой подушке.
  • Выход подставки за контур печи – не менее 300 мм во все стороны.
  • Если буллер сертифицирован пожарной охраной на эксплуатацию без подставки, снабжен штатными несъемными несгораемыми ножками и карманом – улавливателем перед дверцей зольника, можно ставить его без подставки прямо на пол, кроме дощатого деревянного или фанерного. На ламинат или мармолеум можно.

Особенности конструкции

Печи Булерьян отличаются только размерами и дополнительными элементами.

  1. Топка образована из согнутых труб круглого или прямоугольного сечения, которые служат конвекционной рубашкой и корпусом. Конструкция напоминает горизонтально установленный цилиндр, сваренный из согнутых труб-колен.
  2. Дверца может быть круглой или квадратной. Важнее её размер — чем он больше, тем легче обслуживать и загружать больше дров.
  3. В Булерьянах нет зольника и колосниковой решётки. Поступление воздуха регулируется задвижкой на дверце, с её помощью можно полностью перекрыть доступ кислорода.
  4. Вторичная камера — камера дожига — отделена от топки экраном из согнутого толстого листа стали. Начинается на втором или третьем колене топки.
  5. Важная особенность печи — наличие воздушных инжекторов. Эти сопла подают воздух внутрь камеры дожига пиролизных газов из первого колена корпуса и повышают КПД печки до 85—90%.
  6. Для правильной эксплуатации нужна дополнительная фурнитура — запорные механизмы, уплотнители дверцы, задвижки на подачу и выпуск воздуха.
  7. Повышение теплосъема и безопасности при эксплуатации обеспечивают тепловые экраны из листовой стали. Они придают и презентабельный внешний вид.

В продаже имеются печки, внешне похожие на Булерьян, но имеющие важные отличия. В таких печах отсутствует воздушный жиклер (камера вторичного дожига). Некоторые умельцы вставляют колосниковые решётки и зольную камеру в топку. Эти элементы не присущи Булерьяну.

Устройство булерьяна с водяным контуром

Котел на дровах Булерьян с водяным контуром отличается простым и эффективным устройством. Оборудование оснащается рычагами для контроля процесса горения, регулятором мощности, газификатором, большой камерой горения. В передних трубах расположены инжекторы-дожигатели.

Настройка печи легкая, она осуществляется при помощи рычагов, камера сгорания достаточная для большого объема топлива, но рекомендуется не наполнять ее полностью. Для повышения эффективности в процессе работы в топке также оставляется зола.

Пример булерьяна с водяным контуром

Устройство булерьяна с водяным контуром

Котел на дровах Булерьян с водяным контуром отличается простым и эффективным устройством. Оборудование оснащается рычагами для контроля процесса горения, регулятором мощности, газификатором, большой камерой горения. В передних трубах расположены инжекторы-дожигатели.

Настройка печи легкая, она осуществляется при помощи рычагов, камера сгорания достаточная для большого объема топлива, но рекомендуется не наполнять ее полностью. Для повышения эффективности в процессе работы в топке также оставляется зола.

Пример булерьяна с водяным контуром

Принцип действия

Общий принцип работы печи:

  • на конвекционные трубы ставится коллектор для подключения обратки и подачи;
  • во время нагрева создается давление, жидкость может подниматься на высоту до восьми метров без использования насоса;
  • при создании давления теплоноситель поступает радиаторам отдельных помещений (для естественной циркуляции используется небольшой уклон труб);
  • от радиаторов остывшая вода поступает к котлу для нагрева.

Принцип работы булерьяна с водяным конутром

Преимущества и недостатки

Булерьян отличается такими преимуществами:

  • для обогрева используются стандартные радиаторы;
  • печка может эксплуатироваться для зданий без подвалов;
  • доступно подключение к любой отопительной системе;
  • конструкция собирается из жаростойкой стали, выдерживающей негативные факторы эксплуатации;
  • монтаж конструкции быстрый, не требует специальных знаний.

Из минусов необходимо отметить строгие требования к обустройству дымохода и невозможность эксплуатации конструкции без водяной рубашки

Характеристики и критерии выбора

Характеристики, в первую очередь, определяются параметрами помещения, где его собираются установить.

Для изготовления, используют в основном сталь и чугун. Булерьяны, сделанные из чугуна обладают большой надежностью и долговечностью. В то же время, они более массивные, и их затруднительно использовать в помещениях малого объема. Стальные нагреватели хорошо подходят для малых помещений, но при этом, КПД у них меньше по сравнению с чугунными.

Второй важный параметр – это количество водяных контуров отопительной системы. Система с одним контуром рассчитана только на обогрев помещений. Двухконтурная система кроме отопления греет воду для бытовых нужд.

Третий параметр – это производитель твердотопливного котла. В данном выборе, можно ориентироваться на отзывы людей, которые уже стали счастливыми обладателями котла данного производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это объем помещения, материала стен и перекрытий, высоты дымохода.

Популярные модели печей Булерьян

Отопительных печей Булерьян с водяными контурами не так уже и много. Основной их ассортимент представлен отечественными агрегатами от бренда Бренеран Булерьян.

Акватэн АОТВ-19

Типичный пример – мощная печь Бренеран Акватэн АОТВ-19. Она может работать на самых разных видах твердого топлива, за исключением угля. Одной закладки дров хватает на горение в течение 12 часов. Сфера ее применения – обогрев загородных домовладений и помещений иного назначения. Аппарат изготовлен из стали, его тепловая мощность составляет 19 кВт, чего хватит на обогрев помещений площадью до 190 кв. м. Цена варьируется в пределах 52-55 тыс. рублей.

АКВА-Сибирь

Булерьян АКВА-Сибирь – эта печи с водяными контурами, представленные в трех вариантах мощностью 19, 27 или 35 кВт. Обогреваемый ими объем составляет до 1000 кубометров. Агрегаты изготавливаются из стали и могут работать до 20 лет. Ориентировочное время прогрева составляет всего 40-50 минут, а одной закладки дров хватает на 7-8 часов горения. В качестве топлива могут использоваться опилки, щепки, евродрова или брикеты. Главным преимуществом модели является отличный округлый дизайн.

Аква-Бренеран

Аква-Бренеран – это комбинированная печь Булерьян, оснащенная водяным и воздушным контурами. Она обогревает не только комнаты с установленными в них радиаторами водяного отопления, но и помещение, в котором стоит она сама. Максимальная обогреваемая кубатура составляет 600 куб. м, время горения на одной закладке составляет до 9 часов. Печка может работать на любых видах топлива, но сжигать в ней каменный уголь не рекомендуется – велика вероятность того, что ее металл просто прогорит. Производителем является компания Бренеран.

Печь Булерьян с водяным контуром – это оптимальное решение для отопления жилого дома в несколько этажей, имеющего несколько комнат. Агрегат подключается к уже существующей системе отопления. Тепло начинает поступать в комнаты практически сразу после растопки.

Как устроен булерьян?

Канадский «ответ буржуйке» — стальная бочка с воздуховодами, которая отличается от классической печи именно наличием труб. Отверстия их располагаются снизу и сверху конструкции. Это конвекционный обогреватель не так прост, как привычный прибор, в нем используется пиролизный тип горения. Вырабатываемое тепло сразу поступает в воздуховоды, что обеспечивает печи КПД не менее 80-85%.

Булерьяны сильно отличаются от привычных буржуек. Они бывают двух форм. Те, что предназначаются для отопления помещений небольшой площади, имеют форму цилиндра. Конструкции больших мощностей выпускаются каплевидными. Классический буллер состоит из определенного количества элементов, которых больше, чем имеет традиционная печь.

  1. Первичный отсек для сгорания топлива. Эта самая большая часть устройства: главная топливная камера занимает до 85% всего объема конструкции. В ней происходит первичный розжиг, и генерируются продукты пиролиза.
  2. Вторичный отсек, предназначенный для дожигания топлива. Он «отнимает» у печи всего 25% объема. В верхнюю камеру поступают продукты пиролиза: в ней остатки сгорают, образуя пламя, повышающее температуру.
  3. Трубы, изготовленные из металла. Это «фирменный знак» приборов. Они на 2/3 диаметра утоплены в стенки большой камеры. Эти элементы играют роль воздуховодов: снизу через них в топку поступает холодный воздух, сверху выходят нагретые массы.
  4. Инжекторы — узкие трубки, соединяющие первичный отсек с камерой для дожигания топлива.
  5. Дымоход и зольник — традиционные элементы, выполняющие в печи привычную роль.
  6. Дроссель и заслонка. Их задача проста: это регулировка подачи воздуха.

Нельзя сказать, что такую конструкцию нельзя «повторить» самостоятельно, так как устроен булерьян достаточно просто. Минус операции — большое количество различных элементов, которые предстоит соединять максимально точно. Этот вариант можно рассматривать, если цена покупных моделей кажется несколько завышенной, а опыт работы со сварочным оборудованием у мастера есть.

Плюсы и минусы котла

Устройство Булерьяна позволяет использовать его для быстрого прогрева и поддержания температуры в помещениях различного типа.

Печь получила широкое распространение благодаря ряду достоинств:

  1. Высокая скорость прогрева помещения. Наличие конвектора, изготовленного из металлических труб, позволяет быстро прогревать воздушные массы. Передача тепла поверхности коллектора осуществляется прямо в топке.
  2. Длительное время горения. Котел Булерьян может работать до 12 часов без дополнительной закладки топлива. Это позволяет экономить дрова и не требует постоянного присутствия человека возле печи в процессе эксплуатации.
  3. Простота установки. Для монтажа изделия не требуется специализированного образования. При необходимости можно быстро демонтировать печь и перевезти её в другое место.
  4. Безопасность. При постоянном перемещении воздушной массы через трубы осуществляется частичное охлаждение их поверхности. Благодаря этому исключается риск получения ожогов при прикосновении к поверхностям Булерьяна.
  5. Простота эксплуатации. Чтобы понять, как топить Булерьян, не требуется особых знаний и навыков.
  6. Возможность модернизации. При необходимости можно изготовить Булерьян с водяным контуром.

Помимо вышеперечисленных преимущества печь имеет и ряд недостатков:

  1. Требования к качеству и типу топлива. Устройство предусматривает использование в качестве топлива дров или стружки. Категорически запрещается закладывать уголь. Высокая температура его горения приведёт к быстрому выходу из строя поверхностей топки.
  2. Образование конденсата. Дрова содержат большое количество влаги. При работе печи она испаряется и оседает на внутренних поверхностях дымохода в виде конденсата.
  3. Большие размеры изделия. Печь длительного горения Булерьян имеет объемную конструкцию. Это требует наличия свободной площади в помещении.

Булерьян отличается мобильностью. Монтаж демонтаж изделия не представляет сложностей. Для установки не требуется наличие специализированного образования. Выполнить работу сможет человек, имеющий минимальные технические знания.

Для пользования печью не требуется специализированные знания и навыки. Котёл отличается простотой в растапливании и обслуживании.

Растопить Булерьян можно следующим образом:

  1. В топку загружают топливо. Сначала используются дрова небольшой толщины. Топливо должно быть сухим, это минимизирует количество образующегося конденсата и позволит быстро разжечь огонь.
  2. Дрова поджигают. Заслонки, регулирующие тягу и количество подаваемого воздуха, полностью открывают.
  3. После того, как в топке образовались раскаленные угли, через дверцу загружают более толстые дрова. Заслонки устанавливаются в нужное положение, обеспечивающее длительное горение.

После всех вышеперечисленных действий Булерьян будет работать в штатном режиме. Частота закладки дров зависит от интенсивности горения топлива.

В момент разжигания устройства, древесина разгорается, прогреваясь сама, она нагревает трубу дымохода, тем самым, как бы «включая» в печке тягу. При горении дров, сразу начинают выделяться летучие газы. Именно эти газы обеспечивают неизменную температуру сгорания дровишек в топке.

При дальнейшем горении происходит газовыделение тяжелых фракций горючих газов. По-хорошему, эти газы должны сгорать в камере дожига. Но на практике из за влажности дров этих газов слишком много и сгореть они не могут, потому что попросту нет воздуха, а без него нет горения. Нужно покупать сухие дровишки – это первый минус.

Если не использовать сухие дрова, то из первого минуса вытекает второй. Поднимаясь вверх по дымоходу, маслянистые фракции газов прилипают к поверхности трубы. В полости трубы капли конденсата, стекают вниз, формируют своеобразные наросты древесной смолы. Которые, не сгорая, застывают и «преграждают» путь поднимающимся вверх уходящим газам, до тех пор пока не перекроют дымоотвод совсем. Значит второй минус — печь часто засоряется.

Как правильно установить дымоходную систему?

Даже самый дорогой и правильный дымоход для Булерьяна не будет справляться с поставленными задачами, если при установке конструкции были нарушены правила. Дальше перечислены основные особенности монтажа.

Наружный монтаж дымохода

Установочные работы проводятся по следующему плану:

  • Создается отверстие (в крыше при вертикальном отводе или в стене при выводе трубы по фасаду дома).
  • Элементы дымохода собираются, скрепляются между собой.
  • Расстояние между стенками отверстия и дымоходным устройством наполняется негорючим утеплителем.
  • После протяжки наружу конструкцию прикрепляют к стене или крыше хомутами.
  • Когда дымоотводная система возвышается над кровлей более чем на 2 метра, то ставится растяжка, защищающая от ветра.

Если принимается решение выводить трубу через окно, то вырубка отверстий не нужна. Это удобно, но внешний вид будет не аккуратным


Варианты вывода дымохода наружу

Внутридомовая установка дымоотвода

При обустройстве разделки крыши важно учитывать, что труба может нагреваться до 50-60 градусов, пар при выходе может иметь температуру выше 300 градусов. Это значит, что все близлежащие материалы стен и крыши должны быть жароустойчивыми, рядом не должно проходить газовых труб или находиться склад топлива

Между дымоходным устройством и кровельным материалов придется делать проходку с противопожарным зазором в 25-30 сантиметров.


Не делайте ошибок, это чревато последствиями

Подключение дымохода для Булерьяна

Для выполнения этого этапа монтажа понадобится адаптер. Роль переходника выполняет стандартная патрубок из нержавейки. После проведения всех монтажных работ требуется проверка тяги. Делается это с помощью открытого огня. В печи открывают заслонку, подносят зажженную спичку или листок бумаги. Пламя должно стабильно тянуться внутрь топки, дым не должен идти в помещение, а направляться строго по дымоотводу.


Адаптер для подключения дымохода к Булерьяну


Вариант установки 1


Вариант установки 2

Булерьян с водяным контуром

Представленный агрегат можно использовать для водяного отопления, тогда в теплообменнике будет не воздух, а жидкость. Котел булерьян имеет такой же КПД, как и газовые устройства для обогрева. Печь Булерьян с водяным контуром актуальна на дачах и промышленных помещениях. Основные особенности аква-булерьяна:

  1. Поверхность печи с водным контуром не сильно нагревается, поэтому ее можно установить в помещении небольшого размера.
  2. Котел можно использовать при условии естественной циркуляции теплоносителя.
  3. Для большинства моделей изготавливают бетонное основание-подставка для монтажа.
  4. Внутри кожуха находится топочная камера. Трубы с жидкостью плотно облегают камеру, благодаря этому и производится быстрый прогрев.

Делаем булерьян сами!

Булерьян своими руками чертежи и фотографии.

За основу были взяты профильные трубы 60/40 мм толщиной 3 мм, можно было использовать круглые, но под рукой не было трубогиба да и хотелось оригинальности.

Печь дровяная длительного горения

Размеры профильных труб были выбраны не случайно, площадь профильной трубы 60 мм на 40 мм, равна площади круглой трубы диаметром 80 мм, а именно такие трубы использует печь марки булерьян. Если трубы будут больше диаметром тяга будет меньше и помещение прогреваться будет дольше, нам же надо, чтобы быстро нагревалось помещение с минимальным количеством дров и была циркуляция воздуха в помещение.

Печь дровяная длительного горения своими руками

трубы сваривал между с собой по лекалу, на полу в гараже прикрутил две доски с расстоянием между ними в 360 мм, для того, чтобы все мои заготовки были одинаковой ширины.

Буржуйка в гараж

Самодельная буржуйка длительного горения

после того как сварил таких заготовок семь штук, стал сваривать их между собой

лучше всего это делать на ровной поверхности, избегая перекосов. Обязательно смотреть, чтобы ни чего не сбивалось и все сваривать между собой аккуратно.

Печи длительного горения

после того как сварили все трубы между собой мы получаем скелет нашей будущей печки, тут можно пойти в двух направлениях наваривать железо снаружи скелета или изнутри, в нашем случаи железо было наварено на скелет самодельного булерьяна, для того чтобы холодный воздух быстро прогревался и лишний раз не обжигаться об нашу печь.

Булерьян своими руками

Печь булерьян своими руками

К тому же внешний вид намного приятнее когда скелет печки булерьяна не видно. Для обшивки скелета использовали сталь 5 мм, для того чтобы загнуть лист стали не используя силу богатыря надо сделать надрез на линии сгиба

Печка для гаража

Отопление в гараже

Печь для гаража

Чем славится булерьян? тем, что это печь длительного горения, она может работать в режиме тления. Режим тления топлива (дров) регулируется заслонкой на фронтальной части печи. Как сделать буржуйку булерьян с высоким КПД? Все очень просто не давайте вашему теплу и дровам вылетать в трубу, перед дымоходом нужна перегородка

Печь для гаража своими руками

таким образом мы получаем две камеры сгорания и прежде чем дыму, не сгоревшим частицам выйти наружу нужно преодолеть нашу перегородку. Тут начинается самое интересное, все задают вопрос как сделать печку с высоким КПД и низким расходом топлива? На данную перегородку, которая служит делением камеры сгорания на 2 отдела устанавливаем трубу с подсосом воздуха

Форсунка для поджога газов

Чертежи печи булерьян своими руками

все частицы, которые у нас не сгорели в нашей буржуйке прежде чем вылететь в трубу они догорают во второй камере сгорания при подачи туда дополнительного канала воздуха. Подача воздуха осуществляется снизу труб, но лучше всего предусмотреть ручную регулировку подачи воздуха для полного сгорания частиц. Данная регулировка была выполнена путем наваривания гаек на нашу трубку, если воздуха поступает много и частицы, оставшиеся не воспламеняются и не догорают, а вылетают в трубу, следует уменьшить подачу воздуха путем закручивания в них болтов.

Печь длительного горения своими руками

Дно нашего самодельного булерьяна делали так же из листа стали 5 мм, вырезая его под наши трубы, потом обваривая его вокруг труб.

Затем нужно сделать заслонку для подсоса воздуха, ее делали из трубы, огромной плюшки диаметром таким же как и труба и гвоздь для открытия и закрытия заслонки. Данной заслонкой можно регулировать режим тления в печи. При открытой заслонки печь работает в обычном режиме.

Самодельная заслонка для подсоса воздуха и регулировки подачи воздуха.

Для того, чтобы дверь в печки от высоких температур не вело, надо сварить защитный экран. Жаростойкий экран варил из стали 5мм.

Жаростойкий экран для печи булерьян

Жаростойкий экран для печи булерьян

Дымоход надо делать из трубы 120мм, не меньше! Это нужно для хорошей тяги.

ВАЖНО помнить для лучшей циркуляции воздуха через булерьян его нужно устанавливать минимум 14 см от пола, тогда забор воздуха будет лучшем образуя хорошую тягу из профильных труб

Вывод

Печь булерьян очень удобна и полезна, если правильно ей пользоваться. Она не скапливает тепло возле себя, а распространяет его по всему помещению. Такие котлы можно использовать в доме, гараже, производственном помещении или теплице. Все представленные в статье советы наиболее полезны для людей, которые пользуются печью всю зиму.

При выборе печи обратите внимание на то, что булерьян обладает рядом полезных преимуществ – легкий монтаж, экономичность, долгий срок службы, хороший обогрев (легко поддерживать комфортную температуру). Для обогрева нескольких помещений сразу необходимо проложить дополнительные трубы

Но и не забывайте, что печь булерьян не работает на угле, только на древесном топливе.

Горение зависит от многих факторов – температуры на улице, качества топлива, влажности дров, высоты дымохода, поэтому точной инструкции по растапливанию быть не может. Главное – точно следовать инструкции, чтобы не навредить людям, находящимся в помещении и не испортить котел.

Полезные советы по эксплуатации можно найти в отзывах пользователей, но не доверяйтесь им на 100%, если они полностью расходятся с правилами пожарной безопасности и не соответствуют инструкции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
