Разновидности моделей кирпичных дачных печек

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

Полнотелый красный кирпич – 107 шт; Поддувальную дверку – 1 шт; Колосниковую решетку – 1 шт; Одноконфорочную чугунную плиту – 1 шт; Топочную дверку – 1 шт; Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

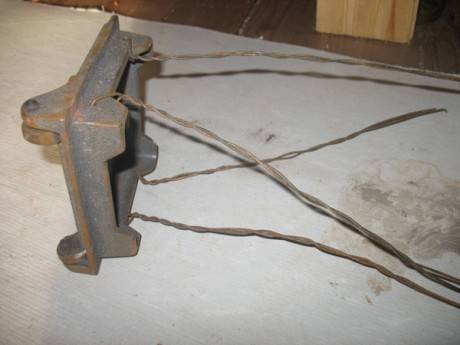

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Отопительная печь с нижним обогревом размером 770×770 мм

Отопительная печь имеет размеры, мм: 770x770x2310 (см. рис. 2).

Рис. 2. Отопительная печь с нижним обогревом размером 770×770 мм а — фасад; б — разрезы А-А, Б-Б; в — кладка 1 -13 рядов; г — разрезы В—В, Г—Г; д — кладка 14—35 рядов; 1 — дымовая задвижка; 2 — отверстия для чистки; 3 — топочная дверка; 4 — поддувальная дверка; 5 — топливник; 6 — колосниковая решетка; 7 — зольниковая камера

Рис. 2. Отопительная печь с нижним обогревом размером 770×770 мм г — разрезы В—В, Г—Г; д — кладка 14—35 рядов; 1 — дымовая задвижка; 2 — отверстия для чистки; 3 — топочная дверка; 4 — поддувальная дверка; 5 — топливник; 6 — колосниковая решетка; 7 — зольниковая камера

Расход материалов (без учета фундамента и трубы) следующий:

  • кирпич красный — 230 шт,
  • кирпич огнеупорный — 210 шт.,
  • глина красная — 12 ведер,
  • глина огнеупорная — 6 ведер,
  • песок — 7 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 300×252 мм,
  • дверки прочистные размером 130×140 мм — 6 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 18—20 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 5 ч.

Печь рассчитана на обогрев помещения площадью до 20 м². Теплоотдача печи при одноразовой топке (при расходе антрацита до 12,2 кг) составляет около 3 кВт (2600 ккал/ч). Теплоотдача нижней части печи составляет 2,3 кВт (2000 ккал/ч). Теплоотдача печи при двухразовой топке увеличивается до 3,7 кВт (3200 ккал/ч).

В качестве топлива желательно применять антрацит и каменный уголь, но при их отсутствии можно использовать дрова, углебрикеты и торфяные брикеты.

Кладка печи по рядам не отличается от предыдущей отопительной печи размером 770×640 мм.

Особенности кирпичных печей

Основной функцией, для которой производится кладка устройства, является обогрев помещения. Кирпич является тем материалом, который способен накапливать тепло, а потом отдавать его на протяжении длительного времени.

Кроме обогрева, печное устройство для дома имеет несколько особенностей, которые отличают его от печей для других помещений (бань и тд.). Оно может использоваться для:

  • приготовления пищи;
  • обогрева лежанок для сна;
  • просушивания одежды и обуви;
  • создания особенной атмосферы в помещении.

При выборе печного обогревательного устройства следует обратить внимание на потребности помещения в тепле. Если вы хотите сделать печь для жилого дома, то нужно учесть то, что она будет использоваться очень часто и ее мощность должна быть максимальной

Для обогрева небольшой дачи или комнаты с маленькой площадью может быть использована небольшая кирпичная печь для дачи.

Если вы хотите сделать печь для жилого дома, то нужно учесть то, что она будет использоваться очень часто и ее мощность должна быть максимальной. Для обогрева небольшой дачи или комнаты с маленькой площадью может быть использована небольшая кирпичная печь для дачи.

При выборе наиболее оптимальной печи, нужно решить, для каких нужд она будет использоваться.

Пример кирпичной печи

Различают три основных типа: отопительные, варочные и отопительно-варочные агрегаты.

  1. Первый тип используют исключительно для обогрева помещений. Их конструкция достаточно проста. Она включает топку, зольник и дымоход. Сделать такую печь может даже новичок.
  2. Кирпичные варочные печи. Их устанавливают на дачах и домах, где есть другой вид отопления – газовый или электрический. А печь из кирпича используется в целях экономии, ведь дрова намного дешевле газового топлива или электричества.
  3. Наиболее универсальными и популярными остаются модели, которые относятся к последнему типу. Такие обогревательные устройства можно использовать как для обогрева помещения, так и для приготовления различны блюд. Они имеют варочную панель, которую также можно использовать для подогрева воды.

Базовая конструкция

Чтобы понять, как функционирует печь, необходимо знать ее конструкцию и понимать, за что отвечает каждый участок. Традиционная печка состоит из следующих компонентов:

  • Топливная камера. В нее укладывается топливо. Отделяется от поддувальной камеры колосником в виде решетки.
  • Поддувальная камера. Отвечает за регулировку подачи воздуха. Является местом сбора золы.
  • Духовой шкаф, варочная плита, водонагревательный бак – дополнительные элементы, которые встраиваются в печь.
  • Очистные камеры. В них оседает сажа.
  • Дымоходные каналы. Через них производится отвод дыма на улицу. Труба дымохода может заканчиваться домиком или другим видом колпаков.

Основные характеристики печей для отопления дома

Основные характеристики печей для отопления дома, которые нужно учитывать при выборе конструкции – теплоемкость и срок остывания.

Активный объем — величина, характеризующая объем массива печи, который нагревается в процессе топки (включая пустоты конструкции). Его значение определяется произведением расчетной (активной) высоты печи на площадь нижнего уровня топки. Активной в расчетах принимают высоту от низа топки (или дна подтопочного канала, расположенного ниже) до верхней (если толщина перекрыши менее 14 см) или нижней (14 см) плоскости перекрыши. Если величина активного объема составляет 0,2 м3 и более, то такие печи относят к теплоемким, если менее указанной величины, — к нетеплоемким.

По температуре теплоотдающей поверхности печи подразделяют:

  • умеренного прогрева (имеющие толщину стенок от 12 см и более, прогреваются до 90 °С);
  • повышенного прогрева (имеющие толщину стенок газохода до 7 см, нагреваются до 110-120 °С);
  • высокого прогрева (температура нагрева поверхности не ограничена).

В зависимости от движения дымовых газов печи могут быть следующих схем:

  • дымовые газы движутся по каналам, соединенным последовательно: однооборотные — с одним подъемным каналом, двухоборотные — с двумя подъемными каналами;
  • дымовые газы движутся по каналам, соединенным параллельно: однооборотные, двухоборотные;
  • дымовые газы движутся свободно: бесканальные (колпаковые);
  • дымовые газы движутся по комбинированной системе каналов с нижним прогревом: с бесканальной надтопочной частью, параллельные, последовательные;
  • дымовые газы движутся по каналам, последовательно соединенным вокруг тепловоздушных камер.

Классификация печей по типу отделки и материалу массива в порядке убывания теплоемкости: кирпичные изразцовые; кирпичные и металлические в футлярах; кирпичные оштукатуренные; стальные с внутренней футеровкой из огнеупорного кирпича; бетонные из жаростойких блоков; чугунные без футеровки.

Дымовые газы в печах могут отводиться:

  • через коренные и насадные дымовые трубы;
  • через внутренние каналы.

В кирпичной кладке здания прокладывают внутристенные дымовые каналы. Печи соединяют с ними металлическими патрубками, размещаемыми горизонтально. Длина этих патрубков не должна превышать 40 см. Насадные трубы располагают над печами. Иногда коренные трубы выкладывают на самостоятельных фундаментах.

По функциональному назначению печи подразделяют на следующие виды:

  • отопительные;
  • хозяйственно-бытовые;
  • специальные;
  • отопительно-варочные;
  • печи-калориферы;
  • комбинированные.

Желательно, чтобы выбранная конструкция обладала высоким коэффициентом полезного действия (КПД), хорошо прогревалась по всей поверхности и отдавала тепло равномерно в течение суток. Печь должна быть простой, технологичной, надежной в эксплуатации и безопасной.

Выделяемое печью тепло должно соответствовать тепловым потерям помещения. В этом случае температура воздуха в помещении постоянно будет оставаться на нужном уровне.

Отопительная печь с нижним обогревом размером 1650×510 мм

Отопительная печь имеет размеры, мм: 1650x510x2310.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

  • кирпич красный — 640 шт.,
  • глина красная — 22 ведра,
  • песок — 12 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 140×250 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 300×250 мм,
  • дверки прочистные размером 130×140 мм — 7 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч. 2

Печь рассчитана для обогрева помещения площадью до 50 м . Теплоотдача печи при одноразовой топке составляет 5 кВт (4300 ккал/ч), при двух топках в сутки — около 6,2 кВт (5300 ккал/ч). В данной печи можно применять все виды твердого топлива, но при применении антрацита и каменного угля печь с девятого ряда до перекрытия топливника желательно выложить огнеупорным кирпичом, а при его отсутствии следует выложить топливник , применив в этих рядах отборный красный кирпич.

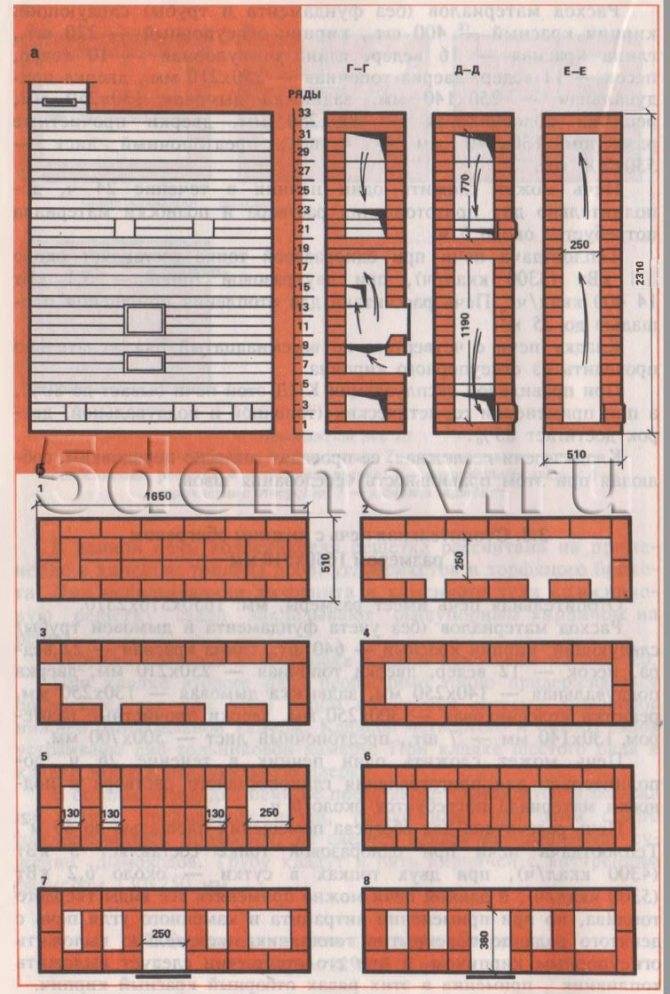

Чертежи разрезов и порядовки приведены на рис. 7.


Рис. 7. Отопительная печь с нижним обогревом размером 1650×510 мм а — фасад и разрезы Г—Г, Д—Д, Е—Е; б — кладка 1 —8 рядов


Рис. 7. Продолжение в — разрезы А—А, Б—Б, В—В; г — кладка 9—17 рядов


Рис. 7. Продолжение д — кладка 18—35 рядов

Кладка печи не составляет особых трудностей. Пятый ряд определяет основные размеры дымоходов нижней отопительной камеры, этим рядом перекрывают дно зольниковой камеры. Двадцать пятый ряд также определяет основные размеры дымоходов верхней отопительной камеры. На поперечном разрезе печи внутренняя часть видна, как на рентгеновском снимке (см. горизонтальный разрез печи).

Как подобрать печь для дома из кирпича

Выбирая кирпичную печь в дом следует определиться с функциями, которые она должна выполнять. Помимо присутствия панели для варки стоит отметить следующие критерии:

  • Если предполагается использование печи в качестве отопительного устройства, она должна быть экономичной;
  • Решили выкладывать печь самостоятельно – убедитесь, что конструкция имеет простой вид, это позволит без труда справиться с последующим монтажом;
  • Печь должна иметь водяной контур;

Многие собственники загородных коттеджей предпочитают устанавливать декоративные печи для придания особого дизайна помещению. В этом случае оптимальным вариантом станет классическая русская печка;простота в использовании.

Отопительно-варочная дачная печь: с чего начать и как построить

Малогабаритные печи, несмотря на незначительные размеры, устанавливают на надежный фундамент. Лишь в некоторых случаях можно обойтись усилением пола. Опытные мастера работают без схем и чертежей, а начинающим рекомендуется брать за основу порядовки авторитетных печников.

Схема конструкции и материалы

Эта квадратная мини-печь из кирпича, идеально подходящая для небольшого домика, отличается простотой, компактностью и хорошим КПД. Конструкция включает невысокую дымовую трубу с сечением канала 13*13 см. Печка имеет духовой шкаф, позволяющий готовить и разогревать блюда. Шкаф изготовлен из стального листа, но при желании его можно заменить готовой духовкой подходящих размеров.

Внешний вид и устройство печи

Для кладки мини-печи на дровах требуется огнеупорный раствор. Можно приготовить его из глины самостоятельно, но это займет больше времени, а результат будет зависеть от качества глины и правильного определения ее жирности. Намного проще довериться производителям и приобрести готовую жаростойкую смесь в магазине – в этом случае продукт останется развести чистой водой в указанных на упаковке пропорциях.

Размеры компактной конструкции: 51*51 см, высота очага – 175 см. Для усиления топки обязательно берут шамотный кирпич – он не боится прямого контакта с пламенем и не растрескивается. Стенки мини-печи для дачного домика выкладывают красным кирпичом.

Расход материалов:

  • керамический кирпич – 170 штук;
  • огнеупорный кладочный раствор – 35–40 литров;
  • дверка для топки размером 23*25 см;
  • поддувальная дверца (13*14 см);
  • прочистная дверца (13*9 см);
  • колосниковая решетка (25*18 см);
  • задвижка (12*34 см);
  • стальной лист;
  • стальная проволока – около 2,5 м;
  • рубероид для гидроизоляции.

Схема кладки и чертеж духовки

Первый ряд, как и всегда, выкладывают без раствора. На втором ряду монтируют поддувальную дверцу, используя для крепления стальную проволоку, и закладывают зольник. На четвертом ряду укладывают колосниковую решетку, предусматривая между решеткой и кладкой зазор около 4 мм.

Укладку пятого ряда начинают с установки топочной дверцы. Дверную рамку обматывают асбестовым шнуром, а дверку замуровывают в кладку при помощи стальной проволоки. Далее следуют согласно схеме: формируют духовой шкаф, дымовой канал, трубу.

Нюансы выполнения отделки печки

Стенки печки, сложенной из хорошего кирпича, да еще и декорированной внешней стороной, необязательно отделывать: белить и штукатурить. Если на элементах кладки нет сколов и трещинок, при строительстве соблюдались вертикали с горизонталями, отопительное сооружение и так будет замечательно смотреться.

По печной кладке из качественного кирпича достаточно выполнить затирку и аккуратно расшить швы. Без лишней отделки отопительно-варочное сооружение выглядит лучше.

Если к печным стенкам все же есть претензии, на них наблюдаются дефекты, да и кладка неидеальна, тогда отделка очень нужна. Перед производством отделочных работ внешнюю поверхность тщательно швабруют, затирают куском кирпича для улучшения адгезии, после чего ждут ее просыхания.

Просушенный агрегат можно штукатурить, используя применяемый в кладке глинопесчаный раствор. Для увеличения прочности в состав позволительно добавить 1% асбестовой крошки. Отопительные варианты печек облицовывают изразцами – это самый надежный и газонепроницаемый, но и наиболее трудоемкий тип отделки.

Галерея изображений

Фото из

Побелка — типичный вид отделки

Сочетание побелки с облицовкой

Бюджетная облицовка обычным кафелем

Роскошная облицовка эффектными изразцами

Готовим фундамент под кирпичную печь для дачи

Какая бы ни была маленькая кирпичная печь для дачи своими руками – ее вес составляет несколько сотен килограмм. Поэтому ставить ее на деревянный пол помещения нельзя, а понадобится фундамент.

Чтобы правильно выбрать место фундамента, нужно спроецировать на грунт план печки таким образом, чтобы ее труба приходилась между балками пола и лагами крыши. Если в стене дома предусмотрен дымоход – то печь для дачного домика должна располагаться возле него. При постройке нового дома печка на дачу может быть встроена в стену между комнатами. Этот вариант очень удобен: оба помещения нагреваются одинаково быстро, но в одной из комнат даже при самых неблагоприятных условиях никогда не будет дыма.

Глубина фундамента должна превышать глубину промерзания грунта. Впрочем, если дачный дом имеет собственный глубокий фундамент, то у печки для дачи можно сделать комбинированную основу. Для этого в грунт вертикально вкапываются четыре легких бетонных столбика, например таких, которые используют для заборов. Столбики должны выступать из земли чуть ниже уровня пола.

Между ними, прямо на поверхность грунта, в полкирпича насыпается гравийная или песчаная подушка. Затем укладывается слой рубероида или другой листовой гидроизоляции. Сверху ложится армирующая металлическая сетка, а уже поверх нее – заливается бетонный фундамент с арматурой. Верхняя часть фундамента должна совпадать с уровнем пола и быть идеально горизонтальной!

Основные типы печей

Прежде чем приступать к самостоятельной кладке печи ознакомьтесь с особенностями существующих разновидностей подобных агрегатов. Печки бывают:

  • отопительными. Предназначены исключительно для обогрева. Такие печи имеют предельно простую конструкцию и выкладываются в кратчайшие сроки и с наименьшими усилиями по сравнению с конструкциями других типов;
  • отопительно-варо чными. Самый популярный и востребованный вариант. Одновременно обогревают дом и позволяют готовить пищу;

Также существуют усовершенствован ные разновидности отопительно-варо чных печей со встроенной кухонной плитой или даже полноценным духовым шкафом.

Кладка голландки своими руками

В отдельную категорию относятся печи-камины. Это отличный вариант для современного частного дома. Подобные конструкции прекрасно справляются с задачами обогрева помещений и имеют привлекательный внешний вид. Правильно выложенная и отделанная печь-камин станет достойным дополнением интерьера как маленького загородного домика, так и дорогой частной виллы.

Такими бывают каменки

Схемы современных печей различают их не только по предназначению, но и по особенностям формы. Чаще всего в частных домах устанавливаются агрегаты прямоугольной и квадратной формы. Но при желании вы можете выложить круглую печь. Конкретный вариант подбирайте с учетом особенностей помещения и своих собственных предпочтений.

На рисунке изображена простейшая кирпичная печь для обогрева и приготовления пищи

Печь, конечно же, можно выложить своими руками и многочисленные схемы помогут вам сделать это в кратчайшие сроки. Однако при выполнении такой работы помните, что любая печь, вне зависимости от ее назначения, формы и прочих характеристик должна в полной мере отвечать действующим нормам пожарной безопасности.

Отопительная печка-голландка из кирпича

Довольно большим спросом у владельцев дачных участков пользуются голландские дровяные печи из кирпича для дома. В них каналы расположены вертикально, что позволяет прогревать стенки проходящим по ним горячим дымом. Иногда также делают кирпичные печи для дома с варочной плитой, что очень практично..

Печка-голландка, благодаря своему строению, занимает довольно мало места – это может быть кирпичная печь метр на метр. А вот высота ее может в значительной степени разниться. При необходимости такая печь может обогреть сразу два этажа, проходя сквозь потолочные перекрытия.

Преимущества голландской каменной печи для дома:

  • малозатратное возведение – материала нужно не так много, как на русскую печь, а работы можно выполнить самостоятельно;
  • быстрый прогрев помещения благодаря небольшой толщине стенок печи;
  • возможны длительные перерывы между протапливанием без утраты мощности;
  • небольшая голландская печь способна обогреть дом площадью около 70 м2.

Среди недостатков:

  • низкий КПД – всего порядка 40 %;
  • топливо в ней должно тлеть, а не гореть, за что ее называют печью длительного горения;
  • необходимость регулярного обслуживания – очистка от сажи и золы;
  • наличие навыков растопки – вьюшка должна быть закрыта, иначе печь быстро остынет.

Особенности печной кладки

Чтобы печь на даче, своими руками выложенная, служила долго, каждый ряд следует проверять на прямые углы и горизонтальность поверхности. Последовательность укладки видна на чертеже порядовки.

Чугунные дверки поддувала и топочной камеры крепятся при помощи стальной проволоки, которую замуровывают в кладку. Запилы делаются болгаркой. В крайнем случае, можно делать и по старинке – молотком-кирочкой каменщика, но при этом возможно много отходов на брак. Площадка под колосник должна быть чуть больше размеров самой решетки. Тогда, при нагреве, металл не будет сдвигать кирпич.

Раствор наносится на мокрый кирпич. Бывалые печники делают это не мастерком, а рукой. Хороший раствор наноситься так же легко, как мягкое масло намазывается на хлеб.

Важное замечание

Если при кладке кирпич просел ниже, чем нужно – его следует снять, очистить раствор и уложить на свежий. Иначе новая печь на даче будет сильно дымить и пропускать копоть. В отличие от цементного, по глиняному раствору кирпич двигать категорически нельзя!

Кода строите печь на дачу, старайтесь сделать внутренние стенки максимально гладкими. Тогда на них не будет задерживаться сажа, и её легче и реже нужно будет чистить. Снаружи дачная печь тоже должна быть аккуратной и красивой. Наружные швы следует аккуратно расшить расшивкой или пальцем. В местах формирования сводов и горизонтальных перегородок щелей тоже быть не должно. Такие ряды лучше укладывать не торопясь, по одному в день, чтобы нижние ряды успели схватиться, а верхние при этом – не поползли.

Инструменты и приспособления

Изготовление камина-печи требует определенных принадлежностей. Самые необходимые:

  • Печной кирпич.
  • Жаростойкая глиняная смесь.
  • Дверца с жаростойким стеклом.
  • Чугунная дверь для топки.
  • Железная дверь для дымохода и зольника.
  • Топочные колосники.
  • Поверхность для приготовления пищи. Чугунная плита должна иметь нужное вам количество конфорок.
  • Уголки и угловая полка. Как правило, они изготавливаются из стали.
  • Лист стали до 3 мм. Листы асбеста или базальта для теплоизоляции.
  • Труба и детали для соединения дымоходного отверстия.
  • Рулоны и доски гидроизоляции.
  • Смеси бетона и грунта.
  • Мешки с щебнем и песком.
  • Керамический гранит или плитка.

Этапы строительства

Выделяют три основных этапа строительства:

  • обустройство фундамента;
  • возведение «тела» печи;
  • строительство дымохода;
  • отделочные работы.

В каждом случае понадобятся свои строительные материалы. Важен состав и пропорции растворов.

Обустройство фундамента


Для заливки фундамента необходимо прорубить пол и снять слой грунта Русские печи возводят из полнотелого кирпича. Масса постройки велика, поэтому обязательно наличие прочного основания.

Пошаговый алгоритм возведения фундамента:

  1. Роют котлован глубиной 40—50 см.
  2. Дно засыпают смесью песка и гравия в пропорции 1х1. Разравнивают поверхность, проливают подушку водой и тщательно трамбуют.
  3. Обустраивают опалубку, чтобы высота бетонного основания составляла 30—40 см.
  4. Укладывают арматуру диаметром от 8 мм с шагом решётки 15х15 см.
  5. Заливают бетонную смесь. Марка раствора М150–М200. Для этого берут цемент (М500): песок:щебень средней фракции в пропорции 1:2,5:3,5. Другой способ возведения — обустройство бутового фундамента, когда укладывают крупные камни, а пространство между ними заполняют цементно-песчаным раствором марки М150 (цемент 1 часть, песок 3,5–4 части).

Срок набора полной прочности бетоном составляет 28 суток. Их можно потратить на заготовку кирпича и компонентов кладочной смеси.

После того как раствор наберёт прочность, на бетонную подушку укладывают сплошные слои керамического полнотелого кирпича, таким образом, чтобы вывести основание в уровень пола первого этажа.

Строительство тела печи


Для кладки кирпича потребуется глиняный раствор Перед покупкой кирпича тщательно изучают порядовую схему кладки исходя из которой вычисляют количество необходимых кирпичей.

Внутренние стенки, соприкасающиеся с пламенем, необходимо выложить огнеупорным кирпичом. Для стенок и дымохода используют полнотелый керамический, а для внешних стен отделочный или тот же керамический, если отделка будет заключаться в штукатурке или побелке.

Для кладки используют покупные смеси или готовят глиняно-песчаный раствор самостоятельно.

В зависимости от используемой глины выбирают соотношения:

  • для жирной глины — ведро глины и 2,5 ведра песка;
  • для средней — 1х1,5;
  • для тощей — 1х1.

Инструкция по изготовлению раствора:

  1. Глину измельчают, очищают от примесей, просеивают.
  2. Отмеряют количество полученного компонента.
  3. Заливают глину водой на срок не менее 3 суток.
  4. Добавляют в ёмкость песок исходя из необходимых пропорций.
  5. Перемешивают смесь до однородного состояния.

Используя выбранную порядовку, проводят возведение печи. Обязательно устанавливают и закрепляют раствором дверцы, заслонки и задвижки.

Не рекомендуется в один день выкладывать больше 2—3 рядов, так как раствор пластичный и может не выдержать массы кирпичей.

Для изготовления варочной поверхности целесообразно использовать чугунные детали с концентрическими кольцами крышками. Они позволяют подобрать и открыть огонь под кастрюли разного размера.

Особенности дымохода

Дымоход кирпичной печи прокладывают через потолок и чердак Не доходя 3 кирпича до потолка начинают обустраивать разделку — увеличение толщины трубы, необходимую для обеспечения пожарной безопасности

Правило особенно важно при деревянных перекрытиях

После выхода на чердак трубе возвращают первоначальные размеры. Класть кирпичи трубы допускается на цементно-песчаный раствор марки М 200.

По мере возведения внутреннюю поверхность трубы штукатурят и тщательно разравнивают, так будет откладываться меньше копоти.

Верх дымохода защищают колпаком.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
