Печь из газового баллона: длительного горения, виды в баню и гараж, чертежи

Буржуйка вертикального типа

При изготовлении буржуйки с таким видом положения баллон размещается в стандартном для него размещении, убирается все из горловины и делается разметка при помощи мела и метра. Далее вырезается вход для топки и поддувала, с данной целью применяется шлифмашинка или при наличии, используются газовый, плазменный резаки.

Последующий шаг – колосник, так как его в готовом виде нужных размеров практически нет в наличие, то производят нарезку арматуры необходимой длины и сваривают между топкой и поддувалом на ранее размеченном месте.

Дверцы – с этой целью для изготовления своими руками, вырезаются из металлических кусков необходимые размером створки и крепятся на заранее приваренные к заготовке печи петли.

На дверцу с целью надежного фиксирования их при использованиипечи привариваются задвижки или щеколда.

В случае необходимости можно оборудовать в верхней части буржуйки варочную поверхность, на которой греют горячие напитки или готовят легкий обед, с такой целью также используют листы металла.

Можно соорудить не только поверхность для варки, а приспособление по примеру самовара для нагрева воды, где труба, идущая из топки, будет проходить специальным резервуаром с водой.

Все швы стыков обязательно должны выполниться герметично.

О принципе верхнего горения

На сегодняшний день известно 2 типа отопителей, использующих данный принцип – самодельная Бубафоня и котлы от литовского бренда Stropuva. Суть в следующем: твердое топливо загружается внутрь камеры сгорания, сделанной в виде вертикального цилиндра, после чего разжигается сверху. Оттуда же в зону горения постоянно подается воздух посредством вертикальной трубы, заканчивающейся дисковым грузом с распределителями воздушного потока.

Собственно, традиционная печь Бубафоня состоит всего из 3 деталей, изображенных на фото:

цилиндрический корпус с дымоходным патрубком, установленный вертикально (бывает с колосниками и без);
верхняя крышка с прорезанным по центру отверстием для воздуховода;
поршень – труба с приваренным «блином», оснащенным снизу ребрами – рассеивателями воздуха.

Как уже говорилось, камера заполняется любым твердым топливом – дровами, опилками, щепой или углем. Закладка придавливается грузом поршня, а сверху на трубу надевается крышка. Печка готова к работе. Теперь подробнее о том, как она функционирует:

После розжига и установки груза с крышкой воздух в зону горения всасывается через вертикальную трубу за счет тяги дымохода. Выходя снизу, под «блином», поток растекается во все стороны благодаря распределителям, сделанным из стальных полос.
Дымовые и пиролизные газы огибают края диска и устремляются в верхнюю зону, к дымоходному отверстию. Сюда же поступает вторичный воздух, проникающий в зазор между крышкой и трубой (он специально не уплотняется). В результате происходит дожигание горючих газов, выделяемых древесиной либо углем.
По мере прогорания поленьев поршень опускается, пока не достигнет дна или колосников, после чего требуется новая загрузка топлива.

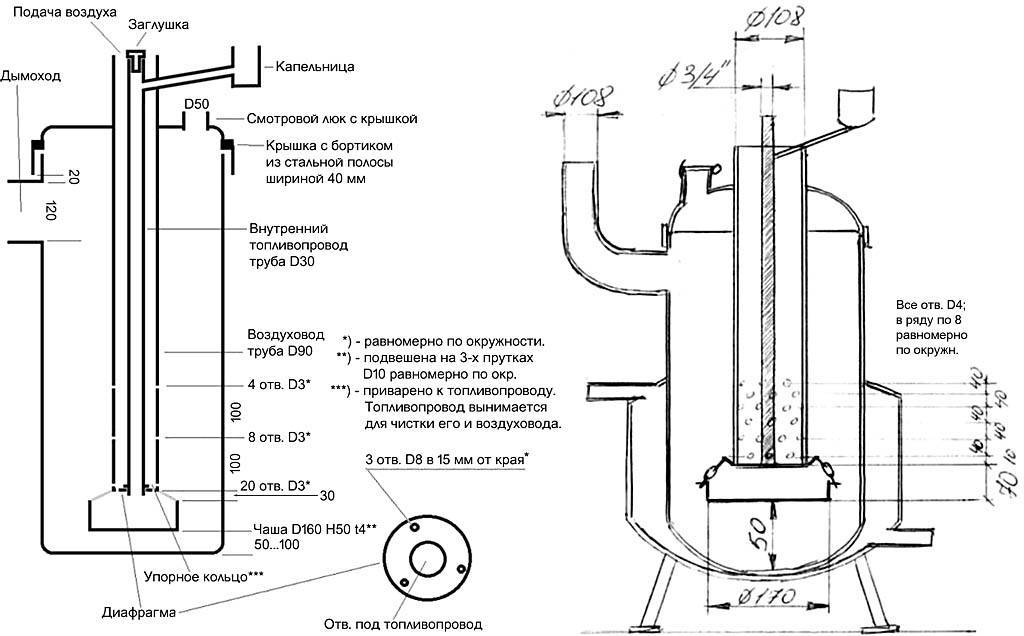

Схема верхнего сжигания твердого топлива

Проверено на практике, что одной закладки дров в топливник, изготовленный из стандартного газового баллона, хватает примерно на 5 часов, угля – на 10—12 часов. Поэтому Бубафоня по праву считается печью долгого горения.

Что представляет собой печь из баллона

Первым делом стоит разобраться с тем, что из себя представляет сама печка-буржуйка из газового котла. Этот параметр будет важен тем, кто собирается изготовить конструкцию самостоятельно.

Буржуйка представляет из себя топочную камеру, выполненную из толстого металла. Кроме того, эта топочная камера должна быть оснащена дверцей, колосником, дымоходом и поддувалом. Эти элементы необходимы для нормального функционирования любой печи. В качестве корпуса для буржуйки при изготовлении своими руками используют обычный газовый баллон длительного горения, объясняя это тем, что он изготовлен из максимально подходящего материала.

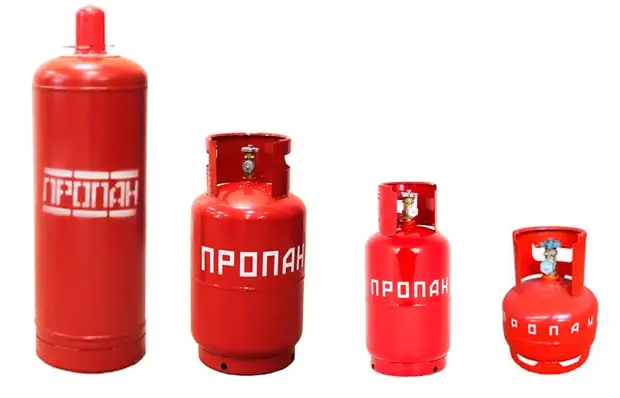

Какой баллон лучше использовать

Баллоны бывают разными. Для того, чтобы изготовить буржуйку, лучше всего использовать баллон объёмом в 50 либо 40 литров. Но если печь будет обустраиваться в небольшое помещение, то хватит ёмкости в 12 или 27 литров.

Но при этом не стоит брать слишком маленькие емкости, например 5 литров, они будут практически бесполезны. Бесспорно, такая буржуйка быстро нагреется, но и также быстро остынет.

Из чего сделать дверцы

Дверцы и зольник можно будет изготовить из тех материалов, которые выпиливали из баллона. К этим областям припаиваются петли и защелки. Их можно изготовить из толстой цепи, либо приобрести уже готовые элементы.

Пользователь может выбрать две отдельные дверцы, большая должна служить для загрузки, а маленькая для поддувала. Существуют печи, которые образуют одну единую конструкцию.

Способы улучшения теплоотдачи

Улучшить теплоотдачу можно при помощи топлива, которым отапливается печка. Топятся такие буржуйки по-разному, от дров до опилок совместно с мелким мусором. Для того, чтобы улучшить теплоотдачу, нужно использовать спрессованные опилки, брикетированный либо производственный уголь. Это обуславливается тем, что опилки горят гораздо медленнее, первичной загрузки хватит на долгие часы горения, а при отапливании небольшого помещения хватит еще на более длительный промежуток времени.

Также специалисты рекомендуют не устанавливать дымоход в вертикальном положении. Лучше всего сделать ломаную трубу, чтобы она занимала как можно больше пространства. Для этого её рекомендуется проводить под потолком или вдоль стен.

Подпольные пространства

Помимо воздухообмена в помещениях, необходима вентиляция подпольных пространств. Из-за её неправильной работы или отсутствия появляются следующие проблемы:

Грибок и плесень, из-за близкого расположения к почве.
Неприятный затхлый запах.
Излишняя сырость.

Вентиляция подпольного пространства делится на естественную и принудительную.

Если же дом близко к земле, то вентиляционные каналы между чистовым и черновым полом оборудуются вентиляторами. На выходе каналы защищают сетками. Сетки помогут исключить попадание грызунов в дом, а керамические пластины сохранить тепло.

Подготовительные работы

Выбор газового баллона

Для работы лучше использовать баллон от пропана. Он наиболее подходит для такой конструкции из-за своих габаритов. Купить баллон можно на любом пункте приема металлолома, главное, чтобы он был целым, без дырок и больших вмятин.

Не важно, когда баллон был произведен и срок его испытания. Не обращайте внимания на однородность покрытия стенок емкости краской, она все – равно выгорит сразу при первых испытаниях печи. Главное, чтобы стенки не проела ржавчина, лучше, если до вас снимут кран и выпустят газ из баллона

Главное, чтобы стенки не проела ржавчина, лучше, если до вас снимут кран и выпустят газ из баллона.

Газовый баллон

Мнение эксперта Павел Круглов Печник с 25-летним стажем

Не стоит приобретать новый сосуд, лучше использовать эти средства на покупку листа металла и других материалов. Поинтересуйтесь у соседей и друзей, вдруг у них пылится ненужный баллон, который они с радостью вам подарят или продадут за небольшую плату.

Материалы и их количество

Указать точное количество материалов затруднительно. Многое зависит от размеров емкости для воды или величины отсека для камней. Приведем перечень необходимых материалов, а сколько их понадобится, решать вам:

газовый баллон;
лист металла, толщиной 2-3 мм;
если после стройки остались отрезки арматуры или прутков из них можно изготовить колосник и ручки для дверок;
для ножек можно использовать уголок или профильную трубу. Если в хозяйстве есть отрезок трубы большого диаметра, можно отрезав деталь шириной 60-70 мм, разрезать ее пополам и приварить к баллону;
труба, сечением 120 мм, длиной 400 мм для вывода дымохода;
пруток или арматура, для изготовления сетки в которую укладываем камни;
кирпичи для фундамента печи бани.

Не используйте камни со слюдой или гранит. В первом варианте будет выделяться угарный газ при разогреве, а гранит быстро разрушается при воздействии высокой температуры. Лучше укладывать каменку диабазом.

Инструменты

Понадобится:

сварочный аппарат со средствами защиты рук и глаз;
верстак с тисками;
одежда с длинными рукавами из плотного материала;
электроды для сваривания конструкционных сталей. Недорогой вариант – АНО-21 или МР-3, диаметром 3-4 мм;
болгарка;
отрезные и зачистной диски;
слесарный инструмент;
наждачная бумага, щетка по металлу.

Разновидности печек из газового баллона

Горизонтальная печь из газового баллона

На протяжении десятилетий производители печей из баллонов усовершенствовали их технические характеристики. Сегодня они полностью безопасны в своем использовании, по-прежнему экономичны и уже способны обогревать помещения с немалой площадью. Такие печи можно изготовить самостоятельно, достаточно подготовить исходный материал – уже отработавший свое газовый баллон.

Изготавливают два вида буржуек – горизонтальные и вертикальные. Каждая обладает своими конструктивными особенностями. По эффективности они не отличаются, имеют только отличные внешние характеристики.

Горизонтальные печи

При сооружении горизонтальной печи проем для топки делают с торцевой стороны баллона, далее монтируют дверцу. Внутри горизонтальной буржуйки, как правило, колосники не устанавливают, чтобы более рационально использовать внутреннее пространство. Вместо этого в нижней части просверливают отверстия приблизительно в 5-6 рядов, а с внешней стороны приваривают плоский короб, где будет скапливаться зола. Такой короб рекомендуется делать из листового металла. Если сверху приварить металлический лист, может выйти функциональная варочная поверхность.

Вертикальная печь

Арматурную решетку не рекомендуется намертво фиксировать внутри печи

Предварительно нужно подготовить отработанный газовый баллон и установить его в вертикальном положении. На удобной для человека высоте прорезается проем топки. Оптимальный размер 30*20 см. Ниже делают отверстие поддувала размерами приблизительно 20*10 см.

Такую печь дополнительно требуется оснащать колосниками. Изготавливают решетку из арматурных прутьев. Ее не рекомендуется намертво фиксировать внутри печки, достаточно положить на приваренные к стенкам уголки. Когда колосники прогорят, их будет достаточно просто заменить.

Верхняя выпуклая поверхность баллона срезается, на ее место приваривают круг, изготовленный из листового металла. В дальнейшем это позволит использовать такую поверхность для приготовления пищи и чая. Если есть потребность в такой плите, с боковой поверхности печи делают отверстие под дымоход, и монтируют короткое горизонтальное колено. Если же такой необходимости нет, отверстие под дымоход проделывают в месте установки редуктора.

Этапы изготовления

Начнем с того, что пропановый баллон необходимо в первую очередь освободить от остатков газа

Это не сложно, здесь важно аккуратно открутить вентиль и направить струю в сторону от вас и построек.
Когда поток газа на ваших глазах закончится, надо обязательно перевернуть емкость и вылить остатки конденсата
Обратите внимание, что конденсат очень неприятно пахнет. Если он попадет на пол или любой предмет интерьера, то от этого запаха вы не скоро избавитесь
Поэтому рекомендуем слить конденсат в какую-нибудь посудину или тару с последующей утилизацией.
Теперь ставим баллон опять вертикально и заполняем его водой до горловины

Цель этой процедуры – окончательно вытеснить с помощью воды остатки газа.
Теперь укладываем баллон на бок и сливаем из него воду.

Все, теперь можете не опасаться и делать с ним все, что вам необходимо. То есть, можете его резать болгаркой или газосваркой, варить электросваркой и так далее.

Обратим ваше внимание вот на какой факт – буржуйки могут быть разными по конструкции и форме, ведь их всего лишь объединяет принцип работы. Так вот сделать из газового баллона можно буржуйку двух типов: горизонтальную и вертикальную

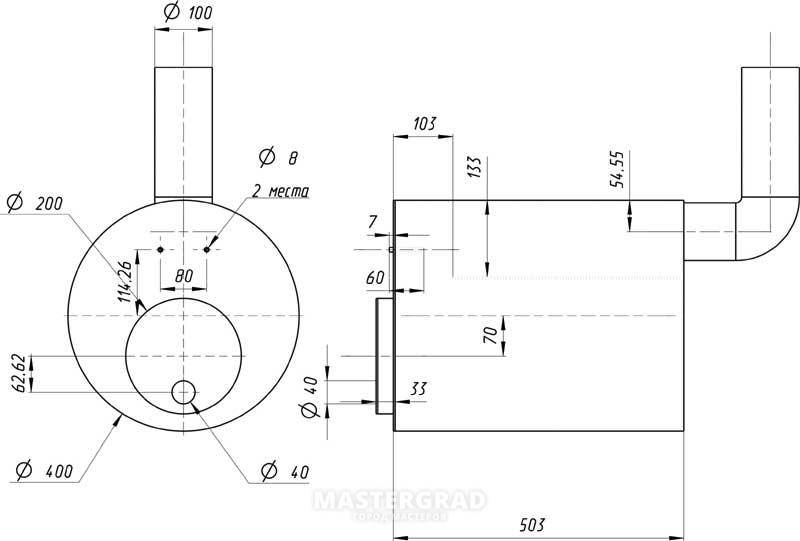

Горизонтальная конструкция

Горизонтальная

Это традиционный тип буржуек, конструкция которого один из самых простых. Вот технологическая схема ее изготовления.

Срезается болгаркой крышка баллона.
Сзади делается отверстие под дымоход, куда приваривается патрубок необходимого диаметра. Обычно его размер от 80 до 120 мм.
Из металлического листа толщиною 4 мм вырезается блин диаметром, равным внешнему диаметру баллона. В нем делаются прямоугольные отверстия при помощи все той же болгарки или зубилом. Отверстий будет два: под топочную камеру и под поддувало. Вырезанные куски применяют для дверец, приварив к ним петли. К дверце для топки с внутренней стороны приспосабливается асбестовый шнур, который укладывается по периметру. Это своеобразная герметизация топочного окна.
Теперь внутрь баллона приваривается колосниковая решетка. Это может металлическая арматура, согнутая в виде змейки. Прикрепить решетку можно разными способами. Самый простой – приварить ее к внутренним поверхностям баллона. А можно сначала приварить по бокам два уголка, а затем просто решетку уложить на них.
Далее, из трубы диаметром 32 мм отрезаются четыре куска. Это будут ножки для самодельной буржуйки из газового баллона. Их приваривают с внешней стороны.
А вот теперь можно приваривать и подготовленный металлический блин.

Такую печь устанавливают в подготовленное для нее место, подсоединяют дымоход, закладывают дрова, поджигают их и проверяют всю конструкцию на корректность работы. Обычно проблем с этим возникнуть не должно.

Вертикальная конструкция

Вертикальная

По сути, вертикальная конструкция отличается лишь тем, что устанавливается баллон вертикально. Все наполнение остается тем же. Правда, можно обойтись без ножек. Но и тут есть два варианта исполнения, о которых можно сказать так:

Первый сложный в плане резки и сварки, но удобен в сборке.
Второй, наоборот, практически полное отсутствие процессов резки, но достаточно сложный в проведении сборочных работ.

Первый делается точно так же, как горизонтальный вариант. То есть, срезается крышка, внутрь баллона устанавливается колосниковая решетка, можно крышку установить на место, чаще устанавливают вырезанный из металлического листа блин. Конечно, сбоку буржуйки придется вырезать два отверстия: под поддувало и под топочную камеру.

Второй вариант – нет необходимости срезать крышку, можно колосниковую решетку установить через вырезанное отверстие для загрузки топлива. Вся сложность заключается в том, что установка и крепление решетки – процесс очень неудобный. Поэтому вы сами должны решить, каким из двух вариантов воспользоваться.

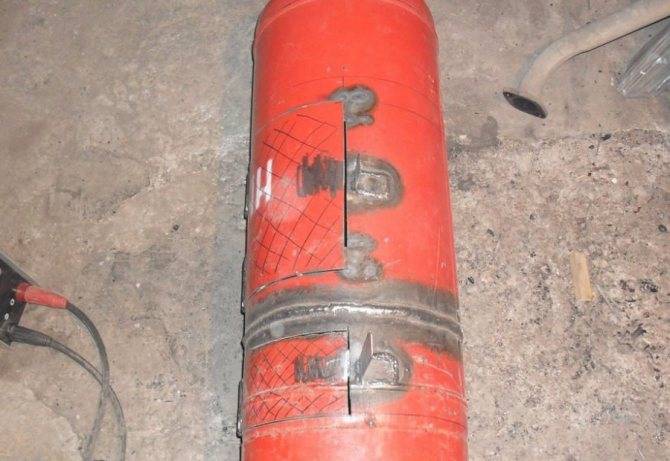

Резка газового баллона

Печь из газового баллона

Определив, что металлические печки показывают высокую эффективность в небольших хозяйствах, а, следовательно, станут выбором большинства, следует рассмотреть доступные примеры.

Такой нагревательный элемент является экономичным, так как при изготовлении используются подручные средства.

Выбор баллона

Для изготовления печи выбирают баллон без видимых повреждений и дыр в металле. Наличие краски – не обязательный фактор. В процессе использования покрытие сгорит. Желательно, чтобы заранее был снят кран, а газ – выпущен.

Совет! Не стоит покупать новую емкость. Можно обратиться в ближайшие пункты приема металлолома или к знакомым. Сэкономленные деньги лучше пустить на покупку других материалов, услуги мастеров по работе с металлом и сваркой или личные цели.

Инструменты и материалы

Для выполнения работ потребуется:

газовый баллон;
металлический лист толщиной 3 мм;
арматура для изготовления колосника и ручек;
металлические уголки или остатки профильной трубы для ножек;
труба для дымохода диаметром 120 мм и длиной от 400 мм;
металлические прутья или арматура для каменки;
кирпичи для фундамента и облицовки места размещения печи;
сварочный аппарат и защитная экипировка;
электроды для сваривания металлических деталей;
болгарка и набор обрезных и зачистных дисков;
набор слесарных инструментов.

Подготовка стен

Небольшие печи имеют малый вес, поэтому делать под них специальный фундамент не имеет практического смысла. Но стены защищают обязательно.

При горении топлива выделяется большое количество тепла. Температура легко повреждает деревянные и легкоплавкие поверхности. Для защиты от повреждений облицовку стен и покрывают фольгой. Металл отражает температуру в помещение, снижает нагрузку на стену и увеличивает эффективность печи.

Обратите внимание! Облицовку кирпичом проводят по всей части, печь контактирует со стеной

Процесс изготовления

Начинают сборку печи из газового баллона после подготовки всех необходимых предметов. Это сбережет время. Изучив пошаговую инструкцию с чертежами и фото, вы узнаете, как своими руками построить самую эффективную печь для бани.

Порядок действий:

Подготавливают газовый баллон. Если кран не был снят, проводят удаление и спуск остатков газа.
Емкость заполняют водой, чтобы исключить воспламенение во время работы с болгаркой.
Срезают верх. Для этого проводят линию по закругленной части. Этот отрез послужит дверкой.
На срезанной верхушке закрывают отверстие для крана и приваривают ручку, замок и петли с внешней стороны.
Баллон размещают горизонтально. В нижней части вырезают отверстие шириной 100 мм, отступив от задней части 200 мм. Это отверстие для выпадения золы. Для боков зольника к краям приваривают металлическую полосу шириной 70 мм. Низ зольника делают из отрезанной нижней части баллона или металлического листа. Лицевую часть зольника закрывают дверкой, присоединяют петли, ручки и шпингалет.
По краям баллона с нижней части монтируют ножки и проверяют устойчивость конструкции. Если печь стоит и не шатается, работа выполнена правильно.
В задней части емкости вырезают отверстие для дымохода, устанавливают кусок трубы и приваривают.
Устанавливают дверь печи, прикрепив петли к корпусу. Также монтируют запирающий механизм. Проверяют плотность закрытия и проводят уплотнение при необходимости.
Чтобы в зольник попадала только зола, изготавливают колосниковую решетку по всей длине печи.
Устанавливают бак для нагрева воды. Котел изготавливают самостоятельно из металла или приобретают в готовом виде. В боковой части делают вырез для соединения с баллоном по диаметру емкости. Все места соединения тщательно проваривают, чтобы бак не пропускал воду. Крышу для емкости для воды делают съемной. Это упростит эксплуатацию. В нижней части монтируют кран для удобного спуска воды.
Из остатков арматуры и прутьев делают каменку. Конструкцию выполняют в виде сетки и приваривают к верхней части печи. Расстояние между прутьями выбирают меньше размера используемых камней.

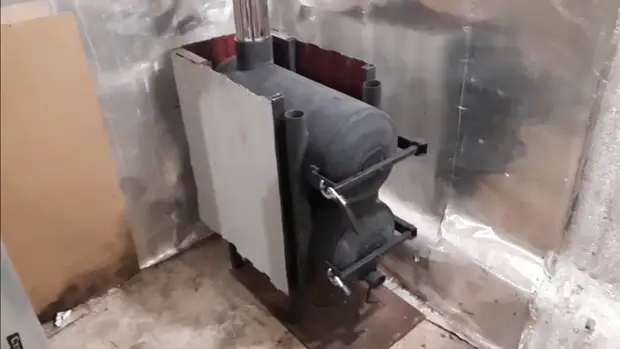

После окончательной сборки печку устанавливают в бане и налаживают дымоходную систему.

Обратите внимание! Перед первым использованием проводят пробный запуск. Цель такой проверки – выявить имеющиеся недостатки при работе

Важно довести воду до кипения

В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания.

Важно довести воду до кипения. В процессе теста будет обгорать краска и остатки масла, поэтому все двери и окна открывают для проветривания.

На видео показано, как сделать простую мобильную печь из газового баллона

На видео показано, как сделать простую мобильную печь из газового баллона.

Толщина блинов

Эта величина находится в обратной пропорциональности к внутреннему диаметру D. Необходимо добиться оптимального нажима поршня на топливную закладку. Если давление будет недостаточным, это приведет к снижению коэффициента обратного действия. Как результат, может случится обратное возгорание топки с дальнейшим выходом дыма через трубу. Если же поршень будет очень тяжелым, это заметно уменьшит необходимую для качественного горения воздушную прослойку: в результате пламя затухнет.

Соотношения между внутренним диаметром и толщиной блинов примерно такие:

30 см – 6-10 мм.
40 см – 6-8 мм.
60 см – 4-6 мм.
80 см – 2,5-4 мм.

Сборка составных частей

1. Собирать конструкцию начинают с установки поддувала. Для этого в нижней части баллона, где отрезано дно, приваривают металлические уголки.

Ко дну привариваем уголки

2. Затем вместо вырезанного дна помещают решётку. Её изготавливают из прутьев, которые сгибают в виде змейки.

Затем привариваем решётку

3. От уровня пола решётку должно отделять расстояние в 50 см. Этот элемент устанавливают в баллон и приваривают к нему.

4. Далее переходят к передней части. На стальном листе отмечают окружность, диаметр которой должен равняться наружному контуру баллона.

5. Затем внутри полученного круга намечают два отверстия прямоугольной формы. Предназначение первого заключается в подаче топлива в камеру, второго – в поддувало. Отверстия вырезают посредством зубила.

Проделываем отверстия под топку и поддувало

6. Полученные детали прикрепляют с помощью сварки к петлям на баллоне.

Привариваем дверцы к петлям

7. Далее устанавливают дымоход. К предварительно подготовленному отверстию можно приварить стальное кольцо шириной 5-8 см. Это необязательно требование, но наличие такой детали облегчит монтаж дымохода. Установить эту деталь можно двумя способами:

Первый предполагает монтаж обычной трубы, которая должна выводиться на улицу;
Второй способ предполагает совмещение дымохода с обогревом. Для этого он должен быть более длинным и иметь несколько коленцев. Благодаря этому дым и горячий воздух будет при выходе отапливать большее пространство.

Привариваем дымоходную трубу

8. Из уголков с помощью сварки изготавливают раму для дверцы.

9. Затем изделие прикрепляют к баллону.

10. Дверцу прикладывают к раме, по углам делают отверстия для установки болтов и выполняют фиксацию. К внешней стороне корпуса приваривают стальные уголки, формируя ножки.

Завершаем изготовление печи

Как сделать печку из подручных материалов

Для изготовления корпуса можно взять любое изделие из металла, имеющее цилиндрическую форму:

пропановый баллон;
ресивер от железнодорожного вагона;
обычная бочка объемом 100 или 200 литров;
труба диаметром 300—500 мм.

Печь Бубафоня из большой бочки

Поршень сваривается из стальной трубы, чей диаметр зависит от размеров топливной камеры. Для поперечника 300 мм (как у баллона) достаточно трубы 57 х 3 мм. Двухсотлитровой бочке воздуха нужно больше, так что диаметр воздуховода увеличивается до 76 х 3 мм. Соответственно подбирается сечение дымоходного патрубка, в первом случае оно составит 10, во втором – 15 см. Для груза сгодится стальной лист толщиной 1 см, на распределители пойдет полоса 40 х 4 или 50 х 4 мм.

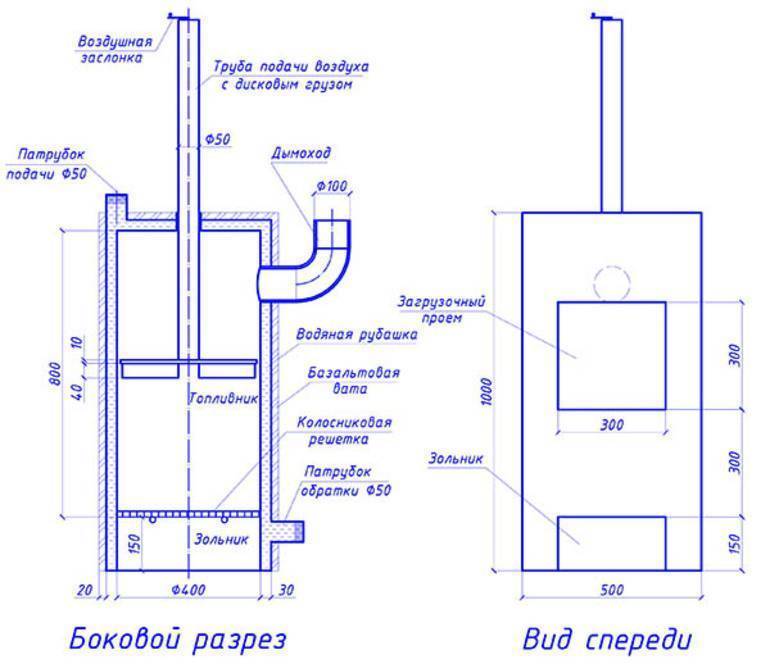

Наиболее распространенная конструкция, изображенная на чертеже, выполняется из газового баллона в таком порядке:

Открутите вентиль баллона, наполните его водой и отрежьте болгаркой крышку, ориентируясь по заводскому сварному шву. В ней прорежьте отверстие диаметром 60 мм, а по контуру приварите обечайку из стальной полосы для плотного прилегания к торцу корпуса.
Вырежьте отверстия для отвода газов и прочистки зольника, как это показано на чертеже. Изготовьте из арматуры 18—22 мм колосниковую решетку и поставьте ее на два уголка, приваренных внизу топливника, как сделано на фото.
Поставьте дверцу или прочистной люк, приварите дымовой патрубок.
Из толстого металла вырежьте диск, проделайте по центру отверстие и прикрепите сваркой трубу. Рассеиватели выполните из гнутых полос, приварив их к обратной стороне груза. Для регулирования потока на втором торце трубы установите эксцентрическую заслонку. Все, детали печки готовы.

Установка Бубафони и ее подключение к дымоходу производится по стандартной схеме, как видно выше на картинке. Если вы не стали делать колосники и дверцу зольника, то корпус лучше поставить на шамотные кирпичи, чтобы от нагрева не растрескался бетон в гараже. Высота подъема дымоходной трубы – не менее 4 м, а лучше – 5 м. Чтобы получить больше наглядной информации об устройстве и работе печи, предлагаем посмотреть видео:

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются. Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало

в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходежелательно предусмотреть заслонку-шибер ;• рядом с печью можно предусмотретьбоковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

Буржуйка в кожухе

Круглая печь с камерой дожига и кожухом с тепловой пушкой

• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Печь с коленами для дымохода

• пропускная способность дымовой трубы

должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;• можно увеличить КПД печи и с помощьюобдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;• для уменьшения циркуляции воздухадрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположеннымищелями и задвижкой . которая будет перекрывать эти щели;• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печиполосы из металла ;• если поставить на печь паруведер или металлический ящик с песком . то они будут накапливать тепло и хранить его даже после угасания печи;песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;

Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм

• печь, обложенная 1-2 слоями кирпича

. будет хранить тепло гораздо дольше;

• имеет значение и объем печи: чем больше площадь её стенок

. тем больше тепла они будут отдавать в помещение;•кирпичи или металлический лист . на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Видео по теме: Печь буржуйка своими руками

8f772c3fed439782b7a382d3001fa981.jpe

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Приварить рукоятки и подставки.
Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

Первый и второй ряд необходимо выложить сплошными слоями.
На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
На двенадцатом ряду формируется место для варочной панели.
Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Выбор баллона и материалов

Итак, если есть под рукой подходящий старый баллон из-под природного газа, можно смело приступать к работе. Ну а если такового нет, то стоит подумать какой именно баллону нужен для буржуйки. Всего для транспортировки и хранения сжиженного нефтяного газа используется несколько типовых размеров баллонов – самая распространенная емкость это 50 литров – высота 85 см, диаметр 30. Есть еще меньшие размеры, например на 27 литров и на 10 литров, есть туристические или как их еще называют дачные варианты – по 5 литров, и есть совсем крохотные на 2 и 1 литр. Перспектива использовать маленькие емкости весьма призрачная – мороки много а тепла мало. Ну разве что использовать для обогрева палатки для зимней рыбалки или в походе на природу. Средний размер казалось бы и объем имеет больше и выглядит солиднее, но что такое 10 литров? Сколько дров в него поместится? Правильно, немного, а значит и помещение должно быть не больше чем чулан, 2х2 метра с низким потолком.

Другое дело полноразмерная 50 литровая емкость. Здесь и место под зольник выкроить можно, и трубу по-людски приварить. Кстати, о трубе одной из причин, почему для начинающих сварщиков не рекомендуется, использовать баллоны-маломерки выступает толщина металла. 1-2 миллиметра металла толщины стенок не самый лучший вариант самостоятельно учится работе с электросваркой. Другое дело большая емкость, здесь и металла на неделю работы хватит и к любой точке добраться можно.

Но, понимая жажду творчества мастеров, хочется предостеречь от ошибок, часто допускаемых при выборе типа баллона для работы.Не рекомендуется, ни под каким соусом брать в качестве основного материала баллоны из-под углекислоты, кислорода, ацетилена, да и еще других газов и жидкостей. Причина банальна – материал этих видов емкостей трудно поддается резке и еще хуже сварке. Так что лучше использовать то, из чего у других получалось неплохо и не искать своих непроторенных путей. В остальном, что касается подбора материала для сборки в ход пойдет все – и стальные трубы диаметром 100, 120 и даже 150 мм, и стальной уголок даже 25 мм, и стальная полоса, и арматура строительная, диаметром от 8 мм. Даже старая мотоциклетная цепь и та найдет свое применение в конструкции буржуйки.

Дело за малым – взять лист бумаги и прикинуть как, что и где будет свариваться и устанавливаться, и как это все будет крепиться в порядке очередности.

Разновидности печек из газовых баллонов и варианты своими руками
