Отопительная печь из кирпича своими руками

Особые требования

Повторимся: достоинства грубы – компактность и возможность постройки в существующем доме без производства капитальных строительных работ. Но поместить более мощную топку в строении печи в общем тех же размеров не так-то просто, от чрезмерной тепловой нагрузки оно все быстро придет в негодность. Если не соблюдены особые требования к:

  • Фундаменту печи.
  • Кладочным растворам.
  • Способам кладки строения печи.
  • Выбору и способам установки печной фурнитуры.

Конструкция фундамента под грубу дана на рис. Щебневая подушка без песчаной подсыпки перед заливкой выравнивается в горизонт. Заливочный раствор М150 – цемент М300 и песок 1:2. Зазор между бутовым фундаментом и настилом пола – 30-40 мм. Не забудьте обрезанные лаги подпереть! Оставление их концов висячими – распространенная, но грубая ошибка. Размеры фундамента в плане должны выступать на контур печи не менее чем на 100-150 мм.

Устройство фундамента печи-грубы

Примечание: кирпичная постель на фундаменте под печь выкладывается с перевязкой в рядах и между рядами так же, как первые 2 ряда кладки строения печи, см. далее.

Чтобы сложить грубу, используются растворы 3-х видов, см. рис. ниже. Постель на фундаменте и дымоход выкладываются на известковом растворе как сочетающем в себе достаточную тепло- и влагостойкость, но бут нужно укладывать только на вполне влагостойком цементно-песчаном растворе. Песок на глиняный раствор весьма желательно брать горный или овражный, с шероховатыми зернышками. Обычная глина – покупная печная, гарантированной жирности и, главное, чистоты. Самокопаная глина, доведенная до нужной жирности песком, на кладку грубы мало пригодна.

Составы кладочных растворов для печи-грубы

Для кладки грубы используется печной и, если порядовкой (см. далее) предусмотрено, шамотный кирпич; красный рабочий пригоден высшего качества – светло-красного цвета (вполне отожженный), без пятен пережога, перекоса и вспучивания. Кирпич сухой формовки непригоден абсолютно. Кладка строения грубы ведется по след. правилам:

  • Если вы печник неопытный, каждый ряд кладки сначала выкладывается на сухую; обнаруженные дефекты подрезки/обкалывания кирпичей устраняются.
  • Каждый кирпич перед укладкой на раствор замачивается до прекращения выделения пузырьков воздуха. Бухать все кирпичи в бочку огулом нельзя!
  • Слой раствора 5 мм наносят на постель и тычок укладываемого кирпича.
  • Укладываемый кирпич плавным движением чуть с наклоном кладут и придвигают к предыдущему, чтобы в шве не осталось воздушных пузырей.
  • Кирпич прижимают, пока шов не сойдется до 3 мм; пристукивать нельзя!
  • Между шамотной и обычной кладкой начальный шов 8-10 мм; после прижима – 6 мм.
  • Шов между кирпичами и металлическими закладными деталями (см. далее) – 10 мм.
  • Выдавившиеся из шва излишки раствора снимаются кельмой (мастерком).
  • Обнаруженные после уборки лишнего раствора выемки в швах заполняются раствором вдавливанием без поперечных движений, но не затиранием!

Предпочитающие учиться наглядно видеоурок по кладке отопительно-варочных печей могут посмотреть ниже:

Видео: кладка отопительно-варочной печи

Неправильная установка печной дверцы

Фурнитура и колосники для грубы нужны чугунные литые; дверцы и задвижки – с установочной юбкой и отверстиями в ней под диагональные проволочные усы. Фурнитура стальная сварная или чугунная с проушинами под прямые усы (укладываемые вдоль соотв. стены печи) в данном случае непригодна. Однако ставить дверцы/задвижки так, как на рис. справа, в грубу нельзя; это вообще не по печным правилам. Для дачной голландки на 2,5 кирпича в плане, которую топят раз-два в сезон, может быть, и пойдет, но не для грубы.

Нужно, во-первых, обжать усы (проволока – оцинкованная 2-3 мм) накруткой так, чтобы не шевелились. Прижмите сначала не натуго, поставьте на нужный угол (от дальнего конца уса до внутренней стороны кладки должно остаться не менее 12 мм). Затем аккуратно затяните, потрясите дверцу/задвижку слегка. Не уехали? Годится. Затем, во-вторых, нужно плотно обмотать юбку асбестовым шнуром (или из базальтового волокна), и вот только теперь ставить на место. Об установке в печь фурнитуры тоже можете посмотреть следующие видео.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

Схемы отопительных щитков к печам

  1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
  2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
  3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
  4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Примечание: бывают еще щитки последовательно-параллельной схемы или шахматные. Самые сложные, но и самые легкие, сопротивление току газов оказывают наименьшее. Единственно возможный вариант для грубы в дом с отапливаемой мансардой, см. далее.

Факторы, влияющие на качество раствора

Этап приготовления раствора очень ответственный, от которого зависит качество и долговечность всей конструкции. На качество полученного раствора влияют некоторые факторы, которые можно исправить:

Жирность глины . Глина может быть тощей или жирной, при неправильном соотношении компонентов, раствор в процессе высыхания может крошится или трескаться. Чтобы этого избежать необходимо провести небольшое тестирование, для определения типа глины и количественного соотношения компонентов. Тестирование можно провести несколькими способами:

  • Из образцов глины, предварительно замочив их в воде, скатываются небольшие жгуты, диаметром 10 мм и длиной 10–15 см, которые наматываются на формочку диаметром 5–10 см. При использовании жирной глины, жгу будет постепенно растягиваться, без возникновения на нем трещин. В случае с тощей глиной, жгут также будет растягиваться, но при достижении уменьшенных параметров толщины, он быстро разорвётся.
  • Сделав глиняный замес сметанообразной консистенции, на 2 минуты в него погружается плоская планка из дерева. Если при извлечении планки на ней остался замес более 3 мм, то глина считается слишком пластичной и требует наличия большого количества песка. Если толщина слоя глины меньше 2 мм, то данный тип материала использовать не рекомендуется. Оптимальным вариантом является слой в 2–3 мм.

Засоренность глины и песка . Для замеса качественного раствора рекомендуется использовать только очищенный песок и глину.

Очистка песка производится следующим образом:

  • первым делом песок просевается через сито, для удаления крупных фракций мусора;
  • далее, делается подобие сочка для ловли рыбы, используя металлический круг и мешковину;
  • закрепив изделие на прочной подставке, внутрь насыпается песок;
  • при помощи шланга и большого напора воды проводится промыв песка;
  • Выполняется он до тех пор, пока вода, выходящая из сачка, не станет прозрачной.

Глину так же как и песок необходимо промыть, для этого проводятся такие манипуляции:

  • необходимое количество глины измельчается на мелкие фракции;
  • подготовленный материал засыпается в корыто, поставленное под наклоном 5–8 градусов, по отношению к полу. Глина засыпается на возвышенную его часть;
  • в нижней части корыта наливается вода до уровня расположения глины;
  • используя совок или лопату, производится омывание глины;
  • при образовании пастообразной субстанции она перекладывается в любую, ранее подготовленную емкость;
  • Процесс мытья нужно проводить до тех пор, пока не будет получено необходимого количества глины.

Правильная пропорция компонентов раствора . Для получения качественного раствора необходимо правильно подобрать пропорцию входящих материалов. Подбор проводится такими способами:

  • Производится замес глины и песка с водой в четырех емкостях. Первая емкость содержит компоненты глины и песка в соотношении 4:1, в последующих 2:1, 1:1 и 1:1,5. Все смеси разводятся до одинаковой консистенции, делается 4 шарика и раскатываются из них лепешки. После чего они выкладываются в одно место и выдерживаются до полного высыхания. Тот образец, который не подвергся растрескиванию и имеет однородный состав, обладает наиболее идеальным соотношением компонентов.
  • Следующий способ определить необходимую пропорцию компонентов, это сдавливание глиняных шариков на 1/3 их часть. При появлении трещин образец сразу удаляется. Остается тот образец, который максимально выдержал нажим без появления больших трещин.
  • И последняя проба, это испытание на прочность высохшего раствора. Для этого формируются шарики из четырех образцов смесей с разной пропорцией компонентов. Диаметр этих шариков в среднем составляет 5–10 мм. Далее, высушиваются на протяжении 10–12 дней и после полного затвердения их бросают с высоты одного метра. Те образцы, которые не разрушились при падении, и будут являться показателем для оптимальной пропорции песка и глины в растворе.

Как подобрать печь для дома из кирпича

Выбирая кирпичную печь в дом следует определиться с функциями, которые она должна выполнять. Помимо присутствия панели для варки стоит отметить следующие критерии:

  • Если предполагается использование печи в качестве отопительного устройства, она должна быть экономичной;
  • Решили выкладывать печь самостоятельно – убедитесь, что конструкция имеет простой вид, это позволит без труда справиться с последующим монтажом;
  • Печь должна иметь водяной контур;

Многие собственники загородных коттеджей предпочитают устанавливать декоративные печи для придания особого дизайна помещению. В этом случае оптимальным вариантом станет классическая русская печка;простота в использовании.

Раствор для кирпичных фундаментов

Для заливки оснований используется цементный раствор

Кроме оснований из монолитного бетона, в строительстве часто применяются фундаменты из кирпичной кладки. Чаще всего они выполнены в виде стен цокольных этажей и технологически ничем не отличаются от обычной строительной кладки.

Раствор для кирпичной кладки может быть нескольких видов:

  • известковый;
  • цементно-известковый;
  • цементный.

Известковый

Сделать такой раствор достаточно просто – для его приготовления не требуется цемент. В его состав входит просеянный песок и гашёная известь в пропорциях 3 к 1. Однако, подобный состав по прочности гораздо уступает цементным. Поэтому использовать его для строительства фундамента не рекомендуется.

Цементно-известковый

В его состав кроме извести и песка, также входит цемент. При этом известь замачивают, получая известковое молоко. На нём и следует замесить сухую смесь из песка и цемента, доведя её до консистенции густого теста. Известь делает раствор намного пластичнее и удобнее в использовании.

Но вместе с тем несколько снижает показатели прочности. Поэтому, цементно-известковый раствор не используют для кладки несущих элементов фундамента. Как правило, он применяется при заполнении кирпичами проёмов столбчатого или свайного оснований.

Цементный

Это наиболее прочный вид кладочного раствора, широко применяемый в строительстве. Для его приготовления понадобится цемент, очищенный песок или строительная крошка (отсев) и вода. Пропорции сухой смеси могут меняться от того, раствор какой марки необходимо приготовить. Так, для марки 50 берётся цемент и песок в пропорции 1 к 6.

Для того, чтобы правильно сделать более прочный раствор для фундамента, необходимо изменить пропорции в сторону увеличения массовой доли цемента. Для кладки несущих стен цокольного этажа или подвала применяется раствор марки М150-М200. Соотношение песка и цемента в данном случае составляет 1:3.

Посмотрите видео, как правильно изготовить бетон для дальнейшей его заливки своими руками.

«Тощий» бетон

Другим распространённым типом фундаментов, часто применяемых при строительстве как крупных объектов, так и частных домов, – блочный. Монтируется он из стандартных бетонных блоков ФБС, скрепляемых между собой цементным раствором. Укладка блоков производится на песчаную или гравийную подушку, которую часто скрепляют так называемым «тощим» бетоном. Им же часто скрепляют и бетонные блоки, заделывая торцевые отверстия смежных блоков.

Особенностью «тощего» бетона является значительное уменьшение пропорций воды и цемента в общей массе раствора. Из-за этой особенности данная разновидность раствора для фундамента и получила своё наименование. Применяется «тощий» бетон там, где не столь критичны показатели крепости сцепки. Это позволяет значительно сэкономить при строительстве на самом дорогостоящем компоненте бетона – цементе.

Все приведённые выше разновидности раствора для фундамента должны использоваться исключительно там, где это регламентировано нормативами СНиП. Только при соблюдении данных нормативов и соблюдении пропорций возможно изготовить качественный раствор для заливки фундамента и возвести максимально прочный фундамент для любого дома.

Устройство печи и применяемые смеси

Чтобы подобрать правильный печной раствор для кладки разберемся с устройством печи, применяемыми при ее возведении смесями и материалами.

Конструкция состоит из следующих частей:

  • Основы фундамента. Она представляет железобетонный массив, не связанный с основанием здания.
  • Фундамента. Это нагруженная часть конструкции, которая воспринимает массу при незначительных тепловых нагрузках. Применяется сложная известково-цементная смесь, которая связывает красный полнотелый кирпич.
  • Теплоаккумулирующей основы. Температура во внутренней части составляет выше 500 °C. Устойчивость к воздействию агрессивных газов и кислотного конденсата обеспечивает цельный керамический кирпич, установленный на глиняный раствор для кладки.
  • Топки. Жаровая часть воспринимает умеренное химическое воздействие при нагреве, составляющем более 1000 °C. Топка сложена из шамотного кирпича, при установке которого использовалась огнеупорная смесь глины с добавлением шамота.
  • Дымохода. Нижняя часть дымохода, собранная из красного керамического кирпича на глиняном составе, воспринимает температуру до 400 °C. В центральной части дымохода используется печной кирпич. Применяется известковый раствор для печи.
  • Дымовой трубы. Прочность конструкции, воспринимающей ветровые нагрузки, обеспечивается благодаря применению красного кирпича, установленного на известковый состав.

Не существует строго определенного соотношения песка и глины для получения хорошего раствора

Русская печь с лежанкой своими руками

Настоящую печь своими руками сложить довольно сложно, но по чертежам и фотографиям все-таки возможно.

Самостоятельное изготовление фундамента

Фундамент под русскую печь в деревянном доме

Поскольку агрегат очень тяжелый, фундамент под него нужен основательный. Он должен выходить за размеры низа русской печи с лежанкой не менее, чем на 10 см.

  1. Выкопайте яму ниже глубины промерзания грунта.
  2. Сделайте песчано-гравийную подушку высотой 20 см и утрамбуйте.
  3. Соорудите опалубку и опустите в яму, верхний край выровняйте по горизонтали.
  4. Разместите арматурные пруты (0,8-1,0 см) в виде сетки.
  5. Подготовьте раствор из щебня, песка и цемента в соотношении 4/3/1.

  6. Залейте основание с переливом за край опалубки.
  7. Выровняйте правилом по горизонтали, часто проткните арматурным прутом, чтобы выпустить воздух.
  8. Выполните железнение бетона, насыпав сухой цемент тонким слоем и слегка растерев его. Для полного отвердения бетона потребуется месяц.

Основание печи первые несколько дней смачивайте водой, чтобы сохло равномерно. Оно не должно примыкать к фундаменту дома – если начнутся подвижки основания дома на пучинистых грунтах, печь будет «плясать» вместе с ним, что приведет к ее растрескиванию. В ином случае она будет двигаться самостоятельно вместе со своим фундаментом, что исключит разрушение.

Инструменты и материалы

При изготовлении печи пригодятся строительные уровни

Для работы подготовьте следующие инструменты:

  • лопату;
  • отвес;
  • уровни – строительный и водяной, угольник, рулетка;
  • правило;
  • мастерок;
  • резак для плитки электрический для подгонки кирпичей или молоток-кирку;
  • киянку;
  • расшивку для фасадных швов
  • емкость для замешивания раствора для кладки.

Красный кирпич

Из материалов для печи приобретите:

  • 1500 шт. красного кирпича;
  • 75 ведер песка;
  • 65 ведер глины;
  • самоварник (13 х 13 см);
  • заслонку (43 х 34 см);
  • задвижку (30 х 15 см).

Для самостоятельной кладки воспользуйтесь одной из наиболее простых.

Порядовка по схеме печи с лежанкой

Чертеж и порядок сборки печи

Пошаговая инструкция заключается в такой последовательности рядов:

  • 1 – сплошной слой кирпичей кладите на раствор, который использовали для заливки фундамента.
  • 2, 3, 4 – ориентируясь на схему, выкладывайте колодец с перевязкой швов, не забывая о пространстве для подпечья.
  • 5,6 – на этом уровне начинается свод, для чего сделайте опалубку и подготовьте для кирпичей опорные пяты.
  • 7, 8 – формируйте свод с перевязкой швов, на 8 ряду его замкните.
  • 9, 10 – кладите в 1 кирпич.
  • 11 – конечный для печурки, засыпьте колодец так, чтобы получился небольшой уклон.
  • 12 – сформируйте под из подового кирпича, швы засыпьте песком и зашлифуйте всю поверхность.

  • 13-16 – горнило. Стенки кладите в ¾ кирпича с перевязкой швов, не связывая материал, для замков стешите кирпичи под углом в 45 градусов.
  • 17 – закончена задняя стенка и устье. Приступайте к возведению каркаса для свода варочной камеры – стешите пяты, кирпич ставьте на бок.
  • 18 – выстраивайте стенку, пустоты между варочной камерой и боковыми поверхностями засыпьте битым кирпичом, песком, глиной.
  • 19 – перекройте полусферой проем над шестком.
  • 20 – выровняйте стенки, уменьшите отверстие над шестком. Перетрубье должно быть без ступеней, поэтому стешите углы. Перекройте канал для самоварника.
  • 21 – повторите 19 ряд.
  • 22 – заканчивайте кладку над сводом, сделайте камеру для сбора сажи.
  • 23-32 – выкладывайте трубу, не забывая про задвижку.

Заканчиваться труба должна 2 кирпичами (26 х26 см).

Технология кладки кирпича

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь – всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

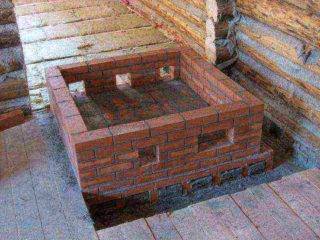

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами – так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала – в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство – кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний “вышибной” кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой – девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается “вышибной” кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался – по ее периметру прибивают плинтус.

Набор инструментов для выполнения печных облицовок стандартный

  • Для резки и подгонки – плиткорез или болгарка
  • Для рихтовки плиток – молотки с резиновым бойком
  • Для сверления – дрель
  • Растворы смешиваются строительным миксером или дрелью с насадкой-венчиком
  • Резиновые и зубчатые шпатели для нанесения клеевых составов
  • Для контроля вертикальности и горизонтальности облицовки – отвес и строительный уровень. Более удобны реечные уровни с пузырьковыми ампулами не только по длинным сторонам, но и торцевыми

Расходные материалы – дюбели или скобы, крестики для плиток (крестики из пластика удаляются из швов обязательно), специальные затирочные составы для печных облицовок на минеральной или силиконовой основе, рассчитанные на высокие температуры.

Сетки для печной облицовки применяют только металлические, стекловолоконные недопустимы. Причина – сетка распределяет не только механическое воздействие, но и тепловое. Поэтому применяется армирующая проволочная металлическая сетка с ячейкой 25*25 мм – 50*50 мм и сечением стали 1,2-2 мм. Для стандартного слоя клея или грунтовки в 3 мм это оптимально. Но даже если толщины нанесения клея по инструкции больше – 4 или 5 мм, использовать сетки из проволоки толще 2 мм не рекомендуется, поскольку линейное расширение стали значительно, а это создает опасность, что при нагревании печи плиточная облицовка может начать отслаиваться.

Выбор составляющих глиняного раствора

Чтобы приготовить качественный раствор из глины, необходимо правильно подобрать все компоненты.

Потребуется несколько основных составляющих:

  1. Глина. Это самый важный ингредиент, именно он придает смеси необходимые свойства: вязкость, жаропрочность, огнеупорность. Для этого мероприятия подходят не все виды материала: разные варианты (особенно встречающиеся в природе) содержат множество добавок, которые могут испортить конечный результат. Избавиться от таких примесей не всегда удается, к тому же это может быть весьма трудоемкое занятие. А поскольку главным фактором при устройстве печей является герметичность, выбранный материал предварительно тестируется и тщательно проверяется.

    Глина является основным ингредиентом при изготовлении жаропрочных кладочных составов

  2. Песок. Является не менее значимым компонентом раствора. Для работы также может использоваться материал, добытый самостоятельно, но его обязательно тщательно очищают и просеивают. В итоге песок должен содержать только однородные частички без примесей.

    В отличие от карьерного, речной песок считается самым чистым

  3. Вода. Многие ошибочно полагают, что этот ингредиент не нуждается в особой подготовке, это приводит к потере качеств составом при первом повышении температуры. Для работы подходит только чистая, хорошо отстоявшаяся вода без посторонних включений.

    Для печного раствора желательно использовать чистую питьевую воду

Каждый компонент подготавливается заранее в необходимом количестве, желательно с небольшим запасом.

Место для обустройства печи

Выберите оптимальное место размещения отопительной печи. К примеру, печь, установленная в центре комнаты, будет отдавать тепло максимально эффективно и равномерно. Однако подобное размещение печи удобно далеко не всегда.

Печь в центре помещения

В случае размещения печной конструкции у стенки (этот вариант является наиболее популярным и часто используемым), по полу дома будет идти холод.

Заранее выберите место размещения дверцы топочного отделения. Сконструируйте печь так, чтобы в дальнейшем вам не приходилось носить топливо через все помещение, разнося грязь по комнате.

Отопительная печь расположена у стены

Оптимальный вариант – обустройство топки в малопосещаемой комнате.

Рекомендации в отношении фундамента стандартные – обустраивается индивидуальное бетонное основание. Связывать его с главным фундаментом нельзя.

Рассчитайте конструкцию фундамента таким образом, чтобы он был способен выдержать нагрузку не только непосредственно печи, но и дымоотводящей конструкции, которую также настоятельно рекомендуется возводить из кирпича.

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность

Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

2

Топливник – теплоотдача и  топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
