Печи горизонтальные для бани из трубы + фото

А как насчет кухни?

Труба как заготовка для кулинарных печей вообще говоря, подходит мало. Для летних варочных переносных она слишком тяжела, а для приготовления истинно печных деликатесов не годится однозначно, т.к. не кирпичная и не глиняная. Однако делать печь для казана из трубы имеет полный смысл: тяжелая основа придаст всему сооружению дополнительную устойчивость.

Вертикальная конструкция подойдет для большого котла, а горизонтальная – для нескольких меньших сразу. Последнее пригодится в животноводческом хозяйстве. Напр., для подмывания вымени коров и лап домашней птицы горячая вода нужна в небольших количествах, но достаточно долгое время. 2-3 сменяемых котелка обеспечат ее непрерывный поток, в т.ч. и на летнем выгоне/выпасе: печку из трубы такого размера можно возить в багажнике.

Схемы и чертежи самодельных печей

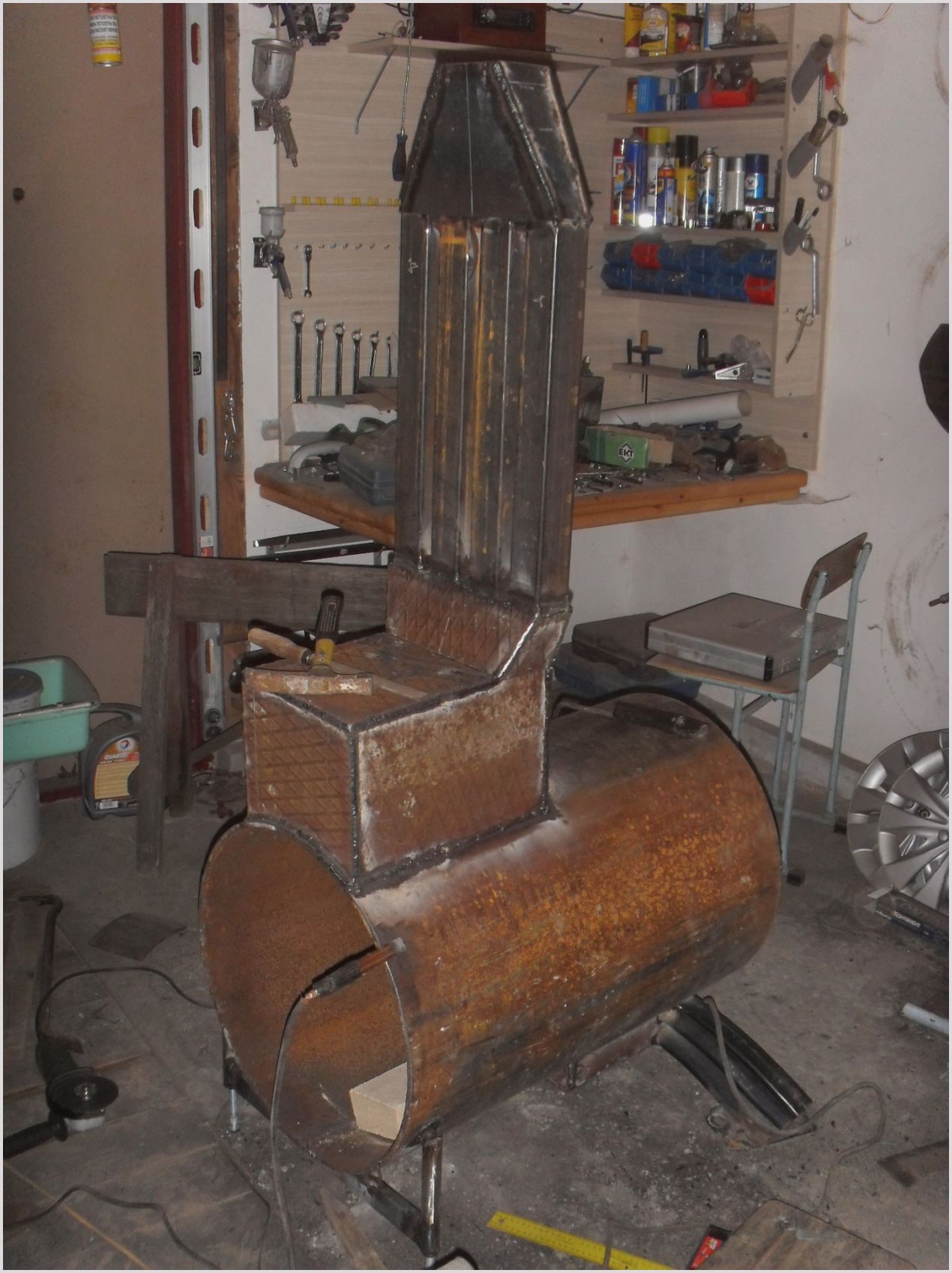

На фото выше наглядный пример горизонтальной печки. Схема топки с выносным водяным баком изображены отдельно. Под готовое изделие предусматривается фундамент. Нужно сделать отступ от стены 20 см.

Здесь схематично показана работа горизонтальной печи, ход огня и дымовых газов. Водяной бак подключен и закреплен к верху стены.

Вот чертеж печки из трубы с разных ракурсов с выведенной дымоходной трубой. В части потолка, стены, где дымоход будет выходить на улицу нужно провести утолщение в 12 см. Выступ трубы над крышей ‒ минимум 50 см.

Вот печка с горизонтальной загрузкой топлива. Общая высота ‒ 800 мм, длина ‒ 900 мм, ширина ‒ 600 мм. Для устойчивого положения снизу приварены металлические ножки. Камни укладываются сверху на решетке. К такой конструкции допустимо подключать теплообменник.

Вот схематичный принцип работы вертикальной печки из металлической трубы с присоединенным баком масла (отработки). Довольно сложный вариант для изготовления в домашних условиях. Без опыта браться за его сборку не стоит.

Вариант банного котла с горизонтальной загрузкой дров. Стрелками показано направление движения горячих газов. Для повышения теплоотдачи мастера рекомендуют обкладывать агрегат кирпичом. В этом случае прогрев помещения выйдет более равномерным.

Трубная печка из толстой стали. На схеме отмечены общие размеры прибора, отдельно вынесены ключевые элементы и принцип их соединения.

Как сделать печь для бани из трубы своими руками – инструкция и советы мастера

Баня — непременный атрибут загородного дома. Основой хорошей бани является печь. Причем все чаще владельцы предпочитают классической кирпичной печке компактный металлический аналог. Заводская печь стоит недешево, сократить расходы можно, если смонтировать металлическую печь для бани из трубы своими руками.

Выбор металлической трубы

Для самодельной печи важно выбрать металлическую трубу оптимальной толщины и диаметра. Самодельная печь для бани из трубы должна равномерно и быстро разогреваться, но быть достаточно толстой, чтобы противостоять большим температурам в течение долгого периода эксплуатации. Трубы отличаются не только величиной сечения и толщиной, но и рядом других параметров: маркой стали, способом изготовления

Однако для самодельной печи обычно применяются обрезки, поэтому маркировка не всегда доступна. Выбор делают исходя из диаметра и толщины, которые можно измерить вручную

Трубы отличаются не только величиной сечения и толщиной, но и рядом других параметров: маркой стали, способом изготовления. Однако для самодельной печи обычно применяются обрезки, поэтому маркировка не всегда доступна. Выбор делают исходя из диаметра и толщины, которые можно измерить вручную.

Оптимальный размер трубы для стандартной бани считается:

Диаметр от 0,5 до 0,55 м;
Толщина стенки от 8 до 12 мм.

Диаметр трубы важен и в плане расхода топлива: для большой печи расход топливного материала увеличивается.

Примечание: для печи применяются только стальные трубы — чугун быстро придет в негодность, он потрескается от попадания воды на раскаленную поверхность. Сталь не должна быть высокоуглеродистая — швы такого металла могут деформироваться и разойтись.

Инструменты и материалы

Чтобы сделать печку для бани из трубы своими руками, необходимо запастись материалом и инструментом:

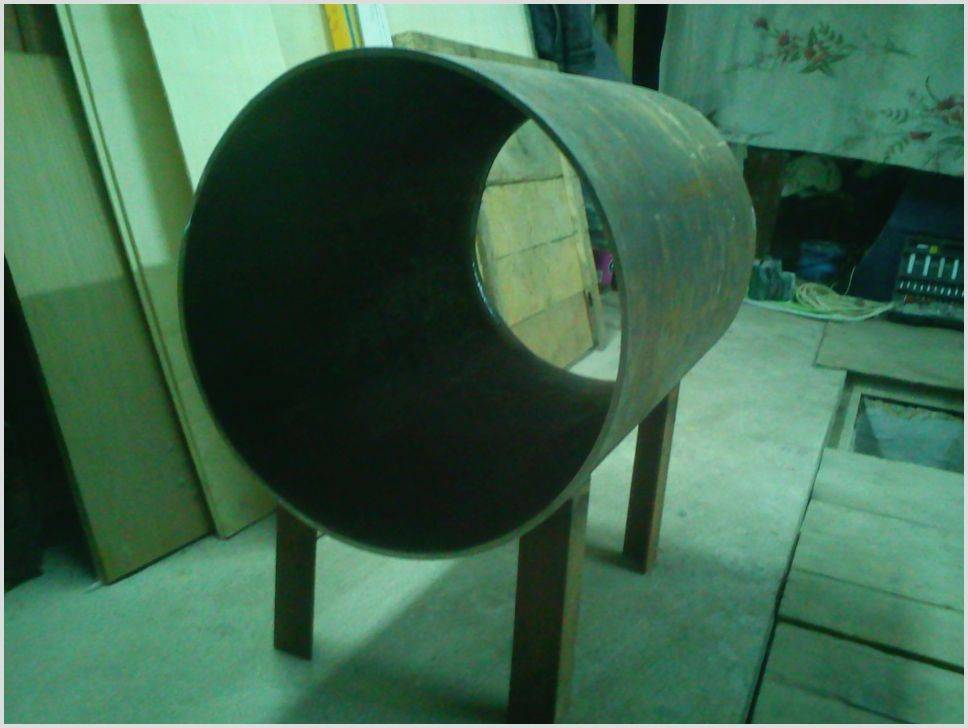

Отрезок трубы для тела печи — 0,5 м х 1,5 м (диаметр х длину);
Кусок трубы для газоотведения — 0,35 м х 0,5 м;
Лист металла 10–12 мм;
Печная фурнитура: колосники, дверцы для топки и поддувала, зольник;
Болгарка для резки металла;
Сварочный аппарат.

Конструкция печи

До начала работ необходимо определиться с тем, как будет выглядеть печка. Так как сварить печь для бани из трубы можно в двух вариантах: в горизонтальном и вертикальном исполнении.

У каждой модификации свои преимущества, поэтому выбор делают исходя из конкретных условий и приоритетов:

Вертикальная печка занимает небольшую площадь пола, равную радиусу трубы. Этот вариант предпочтителен в помещениях с дефицитом места.
Горизонтальный вариант дает возможность расположить печку так, что в парильне находится только парообразующая часть печи (каменка), а топка выносится в предбанник.

Горизонтальный вариант печи

Считается, что при прочих равных условиях (толщина металла, величина топки) горизонтальная печка имеет больший коэффициент полезного действия (КПД). Поэтому, если нет острого недостатка площади, то горизонтальный вариант предпочтительнее.

Порядок работы по сварке печи для бани из трубы горизонтального профиля:

Вырезают болгаркой топку — кусок трубы нужного размера (в соответствии с чертежом). Оптимальная длина от 0,7 до 0.9 м;
Изготавливают колосники из металлической рамы и прутков, приваренных параллельно к раме на расстоянии около 50 мм;
Внутри полученной топки укрепляют колосники. Если используются готовые изделия, то их укладывают на приваренные изнутри металлические уголки;
Сверху топки вырезают отверстие для дымохода (15–20 см). Рекомендуется отступить от задней стенки топки на расстояние 15 см. Это нужно для того, чтобы дым и раскаленные газы не сразу выводились наружу, а слегка задерживались перед удалением, участвуя в теплообмене.

Небольшое отступление: некоторые прорезают отверстие для дымохода в задней стенке — этого делать не стоит. Уходящий напрямую горячий дым снижает КПД печки, увеличивает расход топлива.

Далее отрезают металлический лист по размеру задней стенки топки и приваривают его. Если проектом предусмотрено устройство каменки, то лист, образующий заднюю стенку печи, отрезают большего размера. Он должен выходить за пределы задней стенки топки, образуя верхней частью одну из сторон ящика для камней;
Отрезают переднюю стенку нужного размера, в которой прорезают отверстия для топки и зольника;
Приваривают фасад, после чего навешивают дверцы (магазинные или самодельные);

Вертикальный вариант

Сварка вертикальной печи для бани аналогична с горизонтальным исполнением. Отличие состоит в положении отрезка трубы, при котором торцы трубы образуют, в отличие от предыдущего варианта, не переднюю и заднюю стенки, а дно и верх печки.

Порядок работы:

Требования к установке печи

Остальные работы по монтажу печи проводят в соответствии с такими требованиями:

Монтируют печь на заранее созданное основание. Его устанавливают в двадцати сантиметрах от стены.
В месте, где дымоход будет выводиться наружу, создают утолщение в 120 мм.
Трубу между потолком бани и крыши обрабатывают известкой.
Высота части трубы, которая будет выступать над кровлей, должна быть минимум полметра.
Полок необходимо установить рядом со стеной, где помещена печь. Человек, сидящий на нем, не должен доставать головой до потолка.

Такие условия позволяют установить печь в бане более рационально, не допустив распространенных ошибок.

При создании печи из трубы можно допустить ошибку. В результате оплошности конструкция будет функционировать недостаточно эффективно. Поэтому в процессе создания печи следует учесть некоторые советы. К примеру, исключить быстрое выдувание тепла из конструкции поможет установка в дымоходную трубу подвижной задвижки.

Когда скапливается много сажи, она может возгореться. Чтобы не допустить такой ситуации, стоит оборудовать горизонтальную печь дожигателем. Для этой цели в определенном участке стенки трубы выполняют два отверстия, в которые впоследствии монтируют металлические трубочки, загибающиеся в сторону трубы. Это позволяет исключить образование копоти. В результате в топку будет поступать больше кислорода, а дрова будут догорать полностью.

Учитывая эти советы, можно собрать печь, способную эффективно прогревать баню. При этом дров расходуется не очень много. Объем бака для воды зависит от особенностей корпуса.

Уровень наклона корпуса на работе печки не сказывается. Поэтому устанавливать ее можно произвольно. Возможна обработка дымохода высокотемпературным составом. Это поможет исключить металлический запах. Труба после нескольких топок прогорает и становится красной. Дальнейшее окисление металла не происходит.

Как видно, соорудить горизонтальную печь для бани можно и собственноручно, если познакомиться с основными этапами работ и особенностями подготовки

Важно правильно выбрать материалы и найти все необходимые инструменты. При наличии базовых навыков сварки можно сделать эффективную конструкцию, которая прослужит не один десяток лет

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

Самодельный котел для бани

Вертикальная печь — пошагово

подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
традиционный финал — последовательная шлифовка всего корпуса и покраска.

Вам в помощь — чертежи и фото, которые помогут самостоятельно сделать печь для бани из трубы в полном соответствии со всеми нормами безопасности. Кстати, не забудьте сделать первый прогрев на свежем воздухе — так вы избежите попадания в дыхательные пути испарений от краски, которую использовали. Ведь многие полимерные соединения откровенно вредят вашему здоровью. Помните, что железную печь, выполненную из трубы, лучше всего обложить кирпичом. Так будет лучше сохраняться тепло в парной, а воздух будет защищен от тех веществ, которые выделяются в него с прогревом железа.

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
- вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
- в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
- горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
фасадный лист приваривается к передней части печки;
в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
навешиваются дверцы;
готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

отрезают кусок основной трубы высотой 0,7-0,9 м;
места отрезов зачищаются;
на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
- на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
- в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
- на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
в верхней части вырезается отверстие для установки дымохода;
как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Эксплуатация металлических печей

При протапливании бани рекомендуется сначала заполнить бак водой, а затем растапливать печь. Если заливать воду в разогретую емкость, возникает риск получения ожога большим количеством перегретого пара. От резкого перепада температур страдает и металл: стенку может повести или даже разорвать.

Для растопки применяют бумагу и мелко наколотые сухие дрова или бересту. Жидкости для розжига и бензин в бане использовать нельзя: они могут спровоцировать пожар или появление неприятного запаха в парной.

Если есть возможность, вокруг нагревающихся частей печи устанавливают экраны из листового металла (как на печках-времянках) или красного кирпича. Между экраном и печью оставляют зазоры в 2-3 см, открытые сверху. Так время протопки бани не увеличится из-за долгого нагрева поверхностей экранов.

Изготовление печи своими руками

Чертежи печей

Чертеж горизонтальной печи

Чертеж вертикальной трубы

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
- вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
- в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
- горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Пример установки колосника в печь

приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
фасадный лист приваривается к передней части печки;
в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
навешиваются дверцы;
готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

отрезают кусок основной трубы высотой 0,7-0,9 м;
места отрезов зачищаются;
на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
- на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
- в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
- на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
в верхней части вырезается отверстие для установки дымохода;
как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе; 2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции; 3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
Приваривание к передней части печи фасадного листа;
Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
Закрепление дверцы;
Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

Отрезается труба в 70-90 см. высоты;
Срезные места зачищаются;
К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
Внизу конструкции монтируется дверца – поддувало;
Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:

Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник; 2. В него монтируется еще один колосник, где в будущем будут располагаться камни; 3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
На каждое отверстие монтируется купленная или сделанная своими руками дверца;
Вверху прорезается круг для монтажа дымохода;
Конструкция шлифуется и красится.
