Разновидности печей Кузнецова и их порядовка

Достоинства колпаковых печей

Печки Кузнецова лишены большинства недостатков, омрачающих эксплуатацию канальных печек, и, кроме высокого КПД, обладают целым рядом достоинств:колпаковые печи могут работать на любом твердом топливе — угле, дровах, пеллетах и брикетах;</li>температура в топке высока, от 600 до 800 градусов, поэтому топливо прогорает полностью, оставляя минимум золы, а отсутствие узких мест и протяженных каналов позволяет избежать осаждения сажи. В результате печь нуждается в чистке очень редко;</li>на выходе из каждого колпака образуется «газовая вьюшка» — потоки теплого дыма не позволяют возникнуть противотоку холодного воздуха, поэтому печь не выпускает тепло после топки даже при открытой заслонке;</li>для кладки колпаковых печей требуется меньшее количество кирпича из-за свободного внутреннего пространства;</li>отопительные модификации печек при компактных размерах могут отапливать значительную площадь;</li>по этой технологии можно класть печи разного назначения, с оригинальной формой и дизайном, при этом незначительные изменения конструкции не влияют на работоспособность и эффективность печи.

На первый взгляд кажется, что эти печки полностью лишены недостатков, тем не менее, при их кладке необходимо соблюдать следующие требования:

  1. Кладку ведут строго по схеме, иначе печка при топке может разрушиться.
  2. Топливник и часть нижнего колпака, совмещенную с ним, выполняют из шамотного кирпича, выдерживающего высокие температуры. Кладку топки ведут с использованием специального раствора на основе шамотной глины.
  3. Топку выполняют плавающей, без жесткой связи с остальными элементами конструкции. Это требование обусловлено разным коэффициентом линейного расширения у шамотного и керамического кирпича.
  4. Пространство в 5 мм между топкой и стенками печки называется сухой шов, из него полностью удаляют остатки раствора и заполняют прокладками из минерального картона. Некоторые виды печей требуют оставления сухого шва не заполненным для беспрепятственного движения потоков холодного воздуха.
  5. При кладке стенок печи для увеличения прочности каждый третий ряд армируют кладочной сеткой.
  6. Дверцы топки и зольника, а также другие чугунные элементы устанавливают с зазором в 5 см с асбестовыми компенсационными прокладками.
  7. Топку печи начинают после полного высыхания кладочного раствора, постепенно наращивая температурный режим.

Плюсы и минусы печей Кузнецова

В одном из колпаков можно установить емкость для нагрева воды

Любым конструкциям для обогрева присущи достоинства и недостатки. Выбирая колпаковый вариант построения, учитывают положительные свойства:

  • Меньшее количество кирпичей в постройке, так как купола полые.
  • Кузнецовки меньше по массе, а фундамент проще.
  • КПД купольных моделей достигает 80%, что позволит экономить топливо.
  • Печи Кузнецова строят с разной конфигурацией куполов (в горизонтальной и вертикальной плоскости), поэтому можно обогревать высокие дома и просторное одноэтажное жильё.
  • Пустоты в кладке и тонкие стенки прогреваются быстрее по сравнению с классическими русскими печами. В то же время горячий воздух сохраняется в куполах, а не уходит через дымоход, поэтому остывают кузнецовки долго.
  • Во втором отсеке можно установить теплообменник для воды. Отсутствует непосредственный контакт пламени и стенок теплообменника, что исключает прогорание металла. В качестве ёмкости для нагрева воды можно использовать металлический или алюминиевый бак.
  • Дополнительная заслонка переводит устройство в режим летнего использования — второй и третий колпак исключаются из процесса, и печь можно использовать только в режиме приготовления пищи, не нагревая воздух в помещении.

Печи Кузнецова сложнее чистить от сажи

В то же время купольные печи не лишены недостатков:

  • Строительство обходится дороже, за счёт большей оплаты работы мастеров.
  • Сложность и конфигурация каналов усложняет чистку от сажи и нагара.
  • Внушительные геометрические размеры для мощных моделей.
  • Быстрый нагрев требует повышенного расхода дров, часть которых на начальных этапах прогорает не полностью.
  • По отзывам владельцев срок службы ограничивается 15-ю годами.

Виды колпаковых печей

И.В. Кузнецов разработал более полутора сотен моделей печей, которые могут использоваться для самых разных целей.

При этом их конфигурация и размеры могут варьироваться в зависимости от расположения колпаков. Обычно, в целях экономии площади занимаемой печью, колпаки располагаются вертикально. Друг над другом. Но могут быть расположены горизонтально. В этом случае печь получается низкой, но длинной.

Впервые столкнувшись с печами Кузнецова на его сайте, печники-любители путаются в маркировке печей, не зная, какую конструкцию выбрать для конкретных целей.

Система маркировки Кузнецовым своих печей не представляет сложности:

  • ИОК – чисто отопительная печь ;
  • ОВИК – отопительная-варочная без использования шамотного кирпича ;
  • ОВИК БК – отопительно-варочная с боковым камином ;
  • ОВИК ЗК – отопительно-варочная с задним камином ;
  • ОВИК Л – отопительно-варочная с лежанкой ;
  • Буква « Д » добавляется в индекс маркировки при наличии духовки ;
  • ПКИК 1 К – печи со встроенным калорифером ;
  • БИК – банные печи ;
  • РТИК – колпаковые русские печи.

Ориентируясь на маркировку, можно выбрать необходимый тип печи. Достоинством любого проекта печей Кузнецова является то, что для каждого из видов существует несколько размеров с различной производительностью теплоотдачи. И каждый проект дается в привязке к планировке и площади отапливаемого помещения. Поэтому нет необходимости производить самостоятельные довольно сложные расчеты , чтобы остановить выбор на том или ином варианте.

Особенности банных печей Кузнецова

Широко используемые банные печи из металла обладают несколькими недостатками – малой теплоемкостью , расположением топочной камеры непосредственно в помещении парного отделения что вынуждает загружать топливо непосредственно в помещении парной, а это – неизбежный мусор . Самым существенным недостатком таких печей является нагрев только внутри парного отделения. Предбанник и помывочное отделение остаются не отапливаемыми.

Банные печи « кузнецовки » лишены этих недостатков. Конструкция печи предусматривает ее установку в простенке между парной и помывочным отделением/предбанником.

Отопительная печь Кузнецова своими руками

И.В. Кузнецовым разработано множество вариантов печей самого разного предназначения:

  • для отопления;
  • для приготовления пищи;
  • для бани;
  • для улицы (барбекю);
  • с лежанкой и много других вариантов.

Когда вы решили класть печь своими руками и определились с вариантом, то главное – это раздобыть грамотные чертежи для порядовки. Порядовка печи кузнецова – это инструкция, которая показывает способ выкладки каждого из рядов кирпича и их последовательность. Чертежи печей Кузнецова несложно найти на сайте самого создателя, который любезно делится своими достижениями с любителями все делать своими руками. Сама порядовка чем-то напоминает пошаговую инструкцию по сбору сложного конструктора, так что, приложив старания, разберется любой.

Если вы столкнулись с печной кладкой впервые, то все ваше внимание должно быть сосредоточено на соблюдении порядовки

Материалы

Печи Кузнецова гораздо меньше стандартных, поэтому материала на ее изготовление нужно до 2 разов меньше. Но это одновременно и большая ответственность, поскольку легкая конструкция должна быть выполнена со скрупулезной точностью.

Итак, материалы для печи:

  1. Огнеупорный кирпич (шамотный);
  2. Кирпич для тела печи (внешняя кладка);
  3. Огнеупорная глина (около 100 кг);
  4. Чистый песок;
  5. Проволока из металла;
  6. Стальной уголок;
  7. Литые элементы: задвижка, дверки для топки и поддувало, колосниковая решетка, плита очага.

Песок: его нужно очищать через сито с отверстиями 1,5 мм. Лучше всего брать горный песок, который почти не содержит мусора. Простейший вариант – купите готовую смесь глины и песка специально для печной кладки в строймагазине.

Кирпич: шамотный кирпич нужно брать марок ШБ-8 или ШБ-5, а керамический кирпич не менее М150 марки. Размеры глиняного кирпича – 250/120/56 мм, шамотного ШБ-8 – 250/123/65 мм, ШБ-5 – 230/114/40 мм. Количество кирпича, которое вам понадобится можно посчитать по схеме порядовки или другим способом.

Фундамент

Но самая первая задача – это фундамент, который легче запланировать сразу при постройке дома. Фундамент должен быть больше размера печи на 10 см по всему периметру. Он будет выдерживать достаточно большой вес, поэтому к нему нужно подойти со всей строгостью. Для этого нужно соблюсти следующие нормы:

Печной фундамент не должен быть связан с фундаментом дома;
Если печь будет располагаться возле одной из стен, то печной фундамент должен быть не менее чем на 5 см отдален от основного, а пустоту между ними нужно засыпать песком;
Важно обеспечить для фундамента хорошую гидроизоляцию. Для этого на дне котлована образовать песчаную прослойку, а застывший фундамент обернуть рубероидом;
Хорошо если фундамент будет усилен армировкой – металлическим каркасом.. Верхний уровень печного фундамента идет заподлицо с основным

До необходимого уровня докладывают кирпичом

Верхний уровень печного фундамента идет заподлицо с основным. До необходимого уровня докладывают кирпичом.

Кладка кирпича и «плавающая» топка

Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов. Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.

«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.

Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.

Внимание: на чертежах это можно не заметить, но кладка из шамотного кирпича выполняется только на ребро. А вот керамический кирпич кладется на взгляд мастера, это касается столбиков и внутренних стенок

Проволока для усиления

Металлическая проволока должна использоваться для прокладывания каждого третьего ряда, чтобы усилить кладку. Вам понадобится примерно 5 метров такой проволоки. Не во всех статьях написана эту небольшая деталь, но весьма важная.

Фурнитура

Металлические детали включают в кладку, соблюдая зазор на расширение кирпича от нагрева – 5 мм. Этот зазор заполняется огнеупорной ватой.

Преимущества и недостатки печи

Преимущества:

    • высокий показатель коэффициента полезного действия 75-85% (КПД);
    • топливо сгорает при высоких температурах;
    • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
    • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
    • долговечность эксплуатации печи;
    • эстетичный, оригинальный внешний вид;
    • высокая эффективность, многофункциональность;
    • экономичность;
    • длительное сохранение тепла;
    • форма и дизайн печей могут варьироваться в зависимости от назначения;
    • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

      Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

  • совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

    Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

  • конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;
  • особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

    И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

  • самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.

    Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Принцип действия

Кузнецов предложил новый принцип построения кирпичных печей. Во всех придуманных/сконструированных ранее моделях горячие газы движутся по каналам. Проходя по ним, они нагревают кирпич, сами охлаждаются. Движение возможно только при наличии тяги. При таком принудительном принципе действия прогрев корпуса неравномерный, а приводит это к образованию трещин. Большое количество кирпичей занимает практически все пространство, и теплообменник при необходимости поставить некуда. Только поместить его в топку, где он будет контактировать с пламенем, из-за чего срок службы его очень ограничен. К тому же расположенный в зоне горения теплообменник отнимает значительную часть тепловой энергии, ухудшая условия горения топлива, что снижает КПД печи и повышает количество сажи.

Одна из канальных печей внутри выглядит так

Кузнецов использует другой, принцип движения газов в печи — свободный. Печь состоит из колпаков — перевернутых вверх дном сосудов (с отверстием вверху или без — по-разному в разных моделях). Колпаки могут располагаться друг над другом или один за другим, но обязательно сообщаются между собой при помощи сухого шва — пространства в 2-3 см, незаполненного раствором или теплоизолятором, через который и переходят газы из одного колпака в другой.

Первый колпак и топка объединены в единое пространство. При таком устройстве происходит вот что. Самые горячие газы поднимаются верх. На некоторое время они вверху и остаются, где передают часть тепловой энергии стенам, сами остывают. По мере остывания они опускаются вниз, а на их место поднимаются более горячие. При таком построении движение воздушных масс происходит только за счет естественных физических процессов.

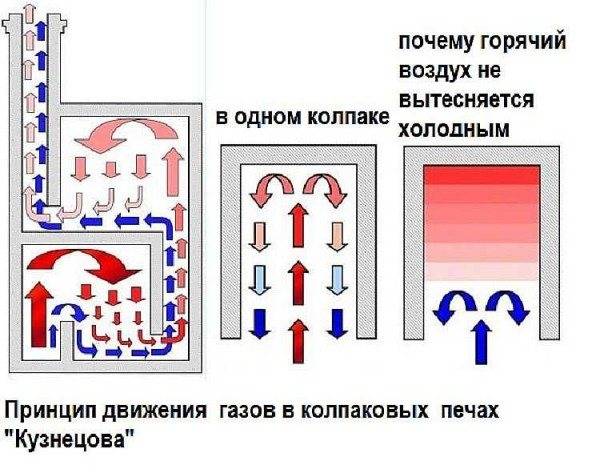

Принцип движения газов в колпаковых печах

Наглядно продемонстрировать процесс можно, если в перевернутый вверх дном стакан запустить струю дыма. Она поднимается вверх, достигает верха, затем остывшая часть дыма вдоль стенок опускается вниз. Приметно те же процессы, только гораздо более сложные, проходя и в печи.

На рисунке красными стрелками показана схема движения горячего воздуха в колпаковых печах. Синими стрелками показано движение холодного воздуха, попавшего в печь. Очевидно, что вверх он подниматься не будет, потому как весит больше, а пройдет понизу и почти не повлияет на общую температуру в колпаке, что продемонстрировано на рисунке справа.

Но одного колпака для эффективного отбора тепла недостаточно, потому большинство печей имеют два или три свода в зависимости от мощности. В них происходят практически те же процессы, что и в первом: более горячие газы находятся вверху, нагревая кладку, холодные проходят понизу и выходят в дымоход. В верхней зоне второго свода и размещается теплообменник или любое другое необходимое для каких-либо целей устройство. Никакого открытого огня, только горячие газы и очень эффективный теплосъем: постоянно протекают воздушные потоки высокой температуры. Причем никакого влияния на процессы горения нагрев теплоносителя, камней или воды в баке не оказывает: от топки они отделены кирпичной стенкой.

Один из вариантов колпаковой печи

Конструкция печей разной конфигурации и назначения разная, но «потребляют» они немного топлива и долго остаются горячими. Об этом говорят отзывы владельцев. Например, в доме из бруса сложена такая печь. При -25оС топят утром и вечером по 5 полешек (всего в сутки получается порядка 18 кг дров). В домике +25оС и утром не холодно. При температуре «за бортом» до -10оС топят один раз. Так что насчет эффективности вопросов нет. Если и есть вопросы, то по поводы выбора исполнителя. Ведь параметры ее работы зависят от того, насколько правильно и грамотно сложена печь. И быстро ее не сделаешь: средних размеров и без наворотов — это 2-3 недели работы. Вообще с отзывами о печах Кузнецова все просто: люди довольны. Удовольствие, конечно недешевое, но однозначно оно того стоит. Это утверждают все владельцы таких печей. Никаких сложностей в эксплуатации, экономичны и не капризны, очень долго отдают тепло, а греются быстро.

Что такое колпаковая печь Кузнецова и где она используется: достоинства и недостатки

Кузнецов начал разрабатывать проекты различных видов печей ещё в середине прошлого века. За все время своей работы он создал более 150 вариантов конструкций печей различного предназначения.

Колпаковая печь Кузнецова

Самые популярные проекты печей:

  • Варочные (используются для выпечки и приготовления еды).

  • Хлебные (могут совмещаться с варочными).

  • Для отопления домов.

  • Банные.

  • Уличные (предназначены для гриля, барбекю или для создания большой кухни).

  • Каминного типа (для создания дизайна интерьера и частичного отопления помещений).

На самом деле разновидностей печей Кузнецова намного больше, так как существует возможность строительства смешанных видов.

Основным показателем работы печи является повышение КПД (коэффициента полезного действия). Именно к этому и стремился Игорь Кузнецов, создавая колпаковые печи. В зависимости от своего предназначения мастер оснащал их улучшенными функциями и возможностями. Одни печи получили повышенную степень теплосбережения, другие новую усовершенствованную топку, а третьим обеспечили длительный срок службы.

Благодаря грамотной разработке проектов колпаковых печей, раскалённый воздух задерживается в них намного дольше, чем в обычных конструкциях, а охлаждённый быстро уходит в трубу дымохода по специальному углублению. Такое название они получили за счёт того, что внутри печи создаётся своего рода «колпак», который соединяет две части конструкции — нижнюю часть и топку. Также он разделяет газы на горячие и холодные.

Хлебная колпаковая печь Кузнецова

КПД колпаковых печей достигает 95%, в то время как обычные печи имеют только от 25 до 40% эффективности. Благодаря «свободному перемещению газов», которое обеспечивается за счёт внедрения системы Кузнецова, снижается образование сажи и увеличивается плавный нагрев печи. Такая печь на 4 кВт сможет быстро обогреть дом, площадью около 100 квадратных метров. При необходимости конструкция колпаковой печи позволяет установить в доме водонагревательный контур. А так как тяга по каналам распространяется в автоматическом режиме, то риск угара практически нулевой. Поэтому вьюшку можно не закрывать.

Преимущества колпаковых печей

  • Равномерное прогревание печи и теплоотдача.
  • Оснащается большим количеством мест, где можно установить металлический нагревательный элемент.
  • Горят без сажи и дымообразования.
  • Редко нуждаются в чистке (раз в несколько лет).
  • Имеют низкий уровень теплопотери.
  • Высокая степень экономичности.
  • Устойчивость к появлению трещин.
  • Возможность совершенствования дизайна.
  • Имеют максимальную температуру сгорания топлива.
  • Возможность топки различными видами твёрдого топлива.
  • Сильная тяга даже при дымоходе небольшого размера.

Такие печи практически полностью лишены недостатков, кроме, естественно, сложностей при их возведении и расходов на приобретение материалов.

Принцип работы печи

Поддерживаем тепло в доме в соответствии с погодой, печь удобно топить вечером 2-3 часа. Каждая закладка дров – 3-5 поленьев длиной 33 см ограничивается размерами топливника в плане – 38×38 см. При каждой топке сжигаем 12-17 поленьев, за сезон 4 куб.м с учетом бани и печи сжигания мусора.

Основная часть тепла аккумулируется в колпаке, позволяющем круглосуточно сушить мокрые полотенца, промокшую одежду. Перекидной рукав позволяет погреть спину, быстро снять усталость. Печь работает следующим образом: продукты горения (дым) делают 4 поворота:

Схема движения (поворотов) дыма помечена цифрами в кружочках.

1-й поворот – на угол 90 градусов из топливника в колпак;2-ой поворот – в колпаке дым разделяется на два потока и каждый огибает угол 180 градусов по дуге колпака;3-й – на угол 90 градусов – правый поток дыма из колпака попадает в перекидной рукав (короткий путь), а левый поток, пройдя под колпаком (длинный путь), тоже оказывается в перекидном рукаве;4-й – на угол 90 градусов из перекидного рукава в трубу.

Движение дыма в каждом элементе печи разное, и особенно это проявляется в перекидном рукаве, в его дымоходе, который по площади (25×25 см) в два раза превышает предшествующий дымоход колпака. Попав в перекидной рукав, дым там «отдыхает» – падает его давление, скорость, температура и он не торопится входить в трубу – делать последний поворот.

Поэтому в перекидном рукаве имеется трамплин, но и это еще не все. Устойчивая тяга трубы создается нагретым ее основанием и стенками дымохода. Заканчивая прогрев трубы, оставляем в ее основании раскаленные угли, закрываем дверцу мини-камина. Теперь (после длительного простоя) можно растапливать печь.

Высокий КПД печи обусловлен системой дымоходов, размещенных в колпаке. Дымоходы колпака прогреваются с двух сторон, поэтому нагреваются сильнее наружной кладки колпака. При остывании печи колпак дольше иных элементов хранит тепло, т.к. подогревается изнутри кладкой кирпичей внутренних дымоходов. За такое достоинство, как и за лежанку, полагается плата в виде занимаемой на полу площади.

Колпаковая печь занимает 16% площади комнаты (18 кв.м).

Зольник печи, благодаря большой высоте (25 см), позволяет удалять золу в течение месяца 1-2 раза, ее объем (8 л) удобно накапливать или сразу удобрить деревья и кустарники.

Когда печь выходит на нормальный режим работы, то дым из трубы вообще не виден или едва заметен. Иногда для малого прогрева комнаты пользуемся только микрокамином.

За период эксплуатации (14 сезонов) выявлены такие моменты в растопке:

  • самое надежное – расколоть на прутики сухое полено из осины годичной и большей давности;
  • при отсутствии сухих дров делаем то же самое с влажными дровами и утром складываем их колодцем в прогретую печь. За день топливник высушит содержимое, вечером будет растопка от одной спички;
  • лучше газеты для поджога дров подходит береста – верхний тонкий слой кары, даже влажной березы;
  • идеально для быстрой растопки подходят щепки сухой осины, ведь не зря из неё изготавливают спички.

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

  1. Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
  2. Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
  3. Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
  4. Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
  5. Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
  6. До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
  7. Основание печи делается отдельно от фундамента здания.
  8. При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 – фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

Шаг 2 – кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 – проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что  печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.
