Печь длительного горения своими руками: схема и пошаговая инструкция
Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.
Изготовление печи «бубафоня» из газового баллона
Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:
- Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
- К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
- Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
- В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
- Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
- Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
- Приварить рукоятки и подставки.
- Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.
Видео: как сделать печь «бубафоня» из газового баллона
Изготовление печи длительного горения из кирпича
Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.
Над топочной камерой предусмотрена варочная панель для приготовления пищи
Подготовка фундамента
Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:
- Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
- Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
- Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
- Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
- Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
- Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
- Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.
Для надёжности фундамент можно армировать металлической решёткой
Порядовка кирпичной кладки
Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:
- Первый и второй ряд необходимо выложить сплошными слоями.
- На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
- На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
- Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
- С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
- Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
- На двенадцатом ряду формируется место для варочной панели.
- Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.
Порядок укладки кирпичей для печи длительного горения с варочной панелью
Вопросы и ответы
Рассмотрим несколько самых частых вопросов, возникающих при изготовлении буржуйки из кирпича:
Стоит ли сразу же выбирать сложную схему печи?
Этот вопрос решают для себя сами пользователи. Однако, надо помнить — расширить или изменить конфигурацию готовой печи уже не удастся. Поэтому, правильнее сразу выбрать нужный вариант и не бояться его сложности.
Обязательно ли использовать шамотный кирпич?
Да, это обязательно. Стенки топки из обычного кирпича быстро потрескаются и начнут крошиться. Только шамотный кирпич способен сохранить свои свойства независимо от срока эксплуатации.
Какой раствор лучше, готовый или самодельный?
Готовый раствор обладает фиксированными рабочими качествами. Насколько они хороши — дело случая, так как все печи эксплуатируются в разных условиях. Самодельный раствор может обладать самыми разными качествами, и заранее их угадать невозможно. Как правило, самостоятельно раствор делают только опытные печники.
Что будет, если использовать для кладки обычный раствор?
Этого делать нельзя — раствор начнет выгорать и крошиться. Со временем кирпичи потеряют связь между собой, а из топки сквозь щели будут выступать языки пламени. Это очень опасно — может рассыпаться печь, возникнуть пожар.
Можно ли поставить печь прямо на деревянный пол, если он прочный, а печь маленькая?
Можно. Однако, срок ее службы будет продолжаться только до момента замены дощатого настила. Это может потребоваться через несколько десятилетий, но иногда полы приходится менять в первое десятилетие эксплуатации.
Защита потолка и стен в виде обшивки
Помимо обработки элементов деревянных конструкций антипиренами и мастиками, защитить их от раскаленных частей металлических печей можно посредством обивки огнеупорными материалами. При подготовке к этой процедуре следует учесть, что подшивка потолка в области вывода на крышу выполняется только негорючими материалами, не портящими интерьер помещения.
Оптимальный вариант обшивки – плиты волокнистые гипсовые, обработанные огнеупорной шпаклевкой. Для защиты стен может использоваться базальтовый картон, поверху обшитый стальными листами. Чаще всего применяются специальные декоративные экраны, изготовленные из нержавейки. Они не только хорошо защищают поверхности от горения, но и выглядят достаточно эстетично.
Еще один вариант предохранения стен от раскаленных печных частей предполагает обкладывание их кирпичом, поставленным на ребро.

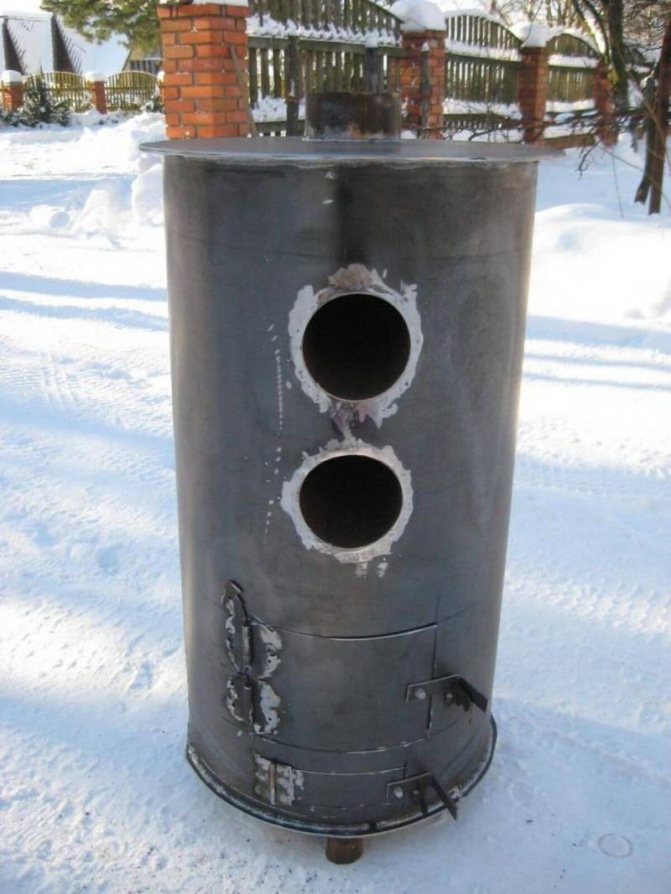

Буржуйка на твердом топливе
Одни из самых доступных топливных материалов — это уголь, дрова и кирпич. К тому же такой вид топлива гораздо безопасней масляной отработки, а значит, конструкция печи будет немного проще.
Толстый металл старого баллона из газа выдержит даже температуру угля, а несложная конструкция быстро справится с обогревом помещения. Печь из баллона имеет эстетичный вид и прекрасно подойдет для дачи или гаража.
- Первым делом в баллоне вырезаются отверстия для дверки и дымохода.
- К вырезанным кускам металла приваривают петли и засов, для того, чтобы использовать в качестве дверей.
- В нижней части дверки нужно просверлить отверстия для воздуха.
- Нижняя часть конструкции оборудуется колосником, под которым собирается зола. Также, на нем возможно готовить.
Из такой конструкции можно сделать так называемый дровяной бойлер. Для этого сверху устанавливается емкость, через которую пропускается труба дымохода. Конструкция очень экономная и эффективная.
Буржуйку можно собрать из железной емкости, толщина стенок которой не меньше 3 мм. Для этого на верх наваривают металлический круглый лист. Там же или в боковой стенке нужно вырезать дымоход, а верхняя часть может служить для готовки или для нагрева воды, так как будет очень сильно нагреваться.
Теплый кирпич
Буржуйка на дровах, угле и других видах топлива способна значительно повысить свой КПД. Для этого достаточно своими руками возвести вокруг нее экран из глиняного обожженного кирпича. Если внимательно посмотреть на чертежи такой мини-постройки, то видно, что кирпичи укладываются на небольшом расстоянии от стенок печки (примерно 10-15 см), а при желании и вокруг дымохода.
Кирпичный экран для буржуйки
Кирпичам требуется фундамент. Хотите, что кладка прослужила долго? Тогда заливайте основание за один раз, чтобы образовался монолит. Материалом для фундамента лучше брать бетон, который следует заармировать своими руками стальной арматурой. Слой армирования желательно делать приблизительно на расстоянии 5 см от поверхности бетонной подушки.
Внизу и вверху кирпичной кладки делают отверстия для вентиляции, которые будут обеспечивать движение воздуха (вверх будут уходить нагретые массы, снизу – поступать холодные потоки воздуха). Вентиляция также продлевает жизнь металлических стенок буржуйки, отодвигая момент их прогорания за счет охлаждения циркулирующим воздухом.
Кирпичи, выложенные вокруг печки, накапливают тепло, а потом долго отдают его, согревая воздух в помещении даже после того, как буржуйка потухнет. Кроме того, кладка из кирпича дополнительно предохраняет окружающие печку предметы от возгорания.
При желании из кирпича можно полностью выложить печку. Такое сооружение выгодно тем, что прослужит долгие годы без дополнительных усилий со стороны владельца. Однако есть и определенные недостатки. К минусам этого варианта можно отнести следующее:
- процесс выкладывания такой печки достаточно трудоемкий и подходит лишь тем людям, кто имеет опыт каменной кладки своими руками;
- буржуйка из кирпича довольно дорого стоит, так как требует использования огнеупорных материалов, в числе которых шамотный кирпич и специальная глина для раствора.
Для того чтобы получилась небольшая буржуйка на дровах достаточно выложить конус размером 2 на 2,5 кирпича, в высоту – 9 кирпичей. В топочной камере 2-4 ряды выкладываются из шамотного кирпича. Обычный глиняный обожженный кирпич подойдет для дымохода, в который нужно не забыть вставить гильзу из нержавейки.
Каким бы ни был способ изготовления своими руками миниатюрной печки или камина-буржуйки, делаете вы их по чертежу или на глазок, главное, что на выходе вы получаете эффективный отопительный прибор, а в расширенной комплектации еще и варочную поверхность для приготовления пищи. Осмотритесь вокруг в поисках подходящих материалов (бочки, листового железа и пр.) и вперед, к собственной самодельной печке или даже камину-буржуйке!
Схемы буржуек
Использование при определенных условиях невозможно без подготовленных чертежей. Существуют основные критерии, например отопительный прибор прямоугольной формы имеет большую эффективность, чем изделия из овальных материалов. Схемы буржуйки помогут изготовить самостоятельно устройство для обогрева различных помещений
Важно подобрать оптимальный размер, особенности загрузки, в небольших помещениях, итак отсутствует пространство
Чертеж для сборки буржуйки
Размеры буржуек считаются оптимальными на диапазоне 80х40х40 сантиметров. Печь значительно увеличивает свои показатели в силу наличия перегородок перед дымоходом. При изменении размеров, возможно изменить только ширину, обращение к другим параметрам приведет к потере эффективности, мощности печи.
Достоинства и недостатки
Давайте посмотрим, чем хороши самодельные буржуйки, изготавливаемые народными умельцами:
- Дешевизна – большинство материалов можно найти бесплатно или отдать за них сущие копейки;
- Всеядность – фактически, в печке буржуйке может гореть любое твердое топливо;
- Простая конструкция – если мы посмотрим на чертежи, мы не обнаружим в них ничего сложного;
- Возможность приготовления еды – для этого печки буржуйки оснащаются варочными отверстиями с крышками;
- Простота в эксплуатации – при условии наличия хорошего дымохода, буржуйка будет работать исправно и не чадя на все помещение.
К сожалению, отопление буржуйкой имеет и свои минусы:
- Низкая эффективность печки – без должной модернизации большая часть тепла будет улетать в трубу;
- Не самый солидный внешний вид – хотя некоторые умельцы делают из буржуек самые настоящие произведения искусства;
- Высокая температура корпуса – чревато ожогами;
- Большой расход топлива – для того чтобы печь долго сохраняла тепло, не требуя сжигания тонн дров, придется идти на ухищрения.
Несмотря на некоторые недостатки, простые буржуйки на дровах по-прежнему востребованы среди тех, кто нуждается в тепле при отсутствии газовой магистрали.
Как правильно установить печь на даче?
Внимание: монтаж и первая топка печи проводятся только с участием специалиста фирмы-производителя или поставщика!
Печь может устанавливаться на фундамент или прямо на пол. При установке печи на деревянный пол выкладывают площадку толщиной не менее ¼ кирпича; размер ее должен быть таким, чтобы расстояние от печи до краев составляло не менее 250 мм. Поверх кирпича укладывают цементную стяжку или металлический лист. Обязательно наличие металлического листа под топочной дверкой. Категорически запрещается устанавливать вокруг печи ограждения, препятствующие воздухообмену.
Расстояние до возгораемых материалов:
- С задней и боковых сторон печи: не менее 500 мм
- Со стороны дверцы: 1250 мм
- Сверху: 1200 мм.
Расстояние по одной из боковых сторон может быть уменьшено при условии защиты возгораемого материала кирпичной кладкой толщиной ½ кирпича с зазором не менее 30 см от горючей поверхности. При этом расстояние от другой боковой стороны печи до возгораемых материалов должно составлять 1 м и более. Недопустимо уменьшать расстояния безопасности сзади, сверху и с лицевой стороны печи!
Дымоход. Рекомендуется использовать сэндвич-модули с термоизоляцией в комбинации с одностенными трубами. Внутренние трубы сэндвича соединяются путем вставки верхнего элемента в нижний, внешние – наоборот: верхний сегмент насаживается на нижний. Помните: сэндвич-модули ни в коем случае не устанавливаются в основание дымохода, где он соприкасается с печью, в этом месте монтируется одностенная труба.
В местах прохождения дымохода через перекрытия обязательно устанавливается стальная потолочная разделка. Толщина разделки должна быть на 70 мм больше толщины перекрытия. Зазоры между разделками и конструкциями перекрытий изолируются каменной ватой, керамзитом или другими негорючими материалами. В кровле монтируется специальный кровельный проходной узел. При выводе дымохода на кровлю из горючих материалов необходимо установить на трубе искроуловитель.
Высота дымохода от колосниковой решетки — не менее 5 м.
Расстояние до воспламеняющихся конструкций от внутренней поверхности трубы — не менее 500 мм. Допускается уменьшение расстояния до 380 мм при условии защиты сгораемых конструкций металлическим листом по асбестовому картону (8 мм) или штукатуркой (25 мм) по металлической сетке.
Высота дымовой трубы зависит от ее расположения и конфигурации кровли.
- На расстоянии менее 1,5 м от конька или парапета — не менее 500 мм от верхней точки конька или парапета.
- На расстоянии 1,5 — 3 м от конька или парапета – не ниже конька или парапета.
- На расстоянии более 3 м от конька или парапета – не ниже линии, проведенной от конька вниз под углом 10° к горизонту.
- Над плоской кровлей — 500 мм.
Допустим вывод дымохода не через крышу, а через стену из негорючих материалов при соблюдении всех правил монтажа. В этом случае для нормального отвода продуктов сгорания труба дымохода должна быть установлена под углом не менее 45° по восходящей; горизонтальное расположение дымохода недопустимо.
Возможен обогрев второго этажа за счет использования тепла от трубы дымохода. Для этого сэндвич-модули устанавливаются только в местах прохождения через перекрытия, а в обогреваемом помещении монтируется одностенная труба.
Печь-буржуйка в дачном доме
Основные этапы изготовления буржуйки
Своими руками сделать буржуйку достаточно просто, важно учитывать несколько основных моментов и нюансов:
- Перед началом подготавливается лист металла, который размечается при соответствии с чертежами.
- Ключевым моментом является наличие гильотины, если таковой инструмент имеется, своими руками раскроить металл будет значительно проще, возможно избежать последующей обработки после резки.
- Корпус сваривается под углом 90 градусов, на первом этапе возможно просто приварить стенки для избегания полной переделки при наличии ошибок.
- После сварочные швы зачищаются, изготовление буржуйки продолжается своими руками во внутренней части, где отделяется зольник от топки путем установки уголков.
- Решетка сваривается прутком, подобранным своими руками, шириной минимум 3 см. За основу по бокам устанавливаются прутья с минимальным диаметром 2 см.
- Буржуйка своими руками требует наличия отражателя. Конструкцию желательно делать съемной, так как металл может быстро прийти в негодность из-за повышенных температур.
- Верхняя часть короба закрывается крышкой с заранее подготовленным отверстием для трубы дымоотвода. Привариваются петли, дверцы топника и поддувала.
- Для приготовления еды прорезается отверстие на верхней части. Конфорка может быть изготовлена своими руками или приобретена в строй магазине.
Устройство дымохода
Для равномерного, максимально эффективного теплообмена, конструкция, изготовленная своими руками, требует правильного дымохода. Особая конструкция подразделяется на несколько частей, основная из которых боров. Устройство буржуйки с таким типом дымохода производит до четверти объёма тепла. Устанавливается в вертикальном положении на высоте 1,5 метра. Длина борова составляет не менее трех метров, за это расстояние дым догорает и передаёт все тепло на металл, который нагревает помещение.
Правила безопасной установки металлической печи
Температурные показатели при работе буржуйки, изготовленной своими руками держатся на высоком уровне. Печь должна быть расположена вдали от легковоспламеняющихся материалов, ограждена от посторонних и детей. Высота дымоотвода должна быть соответствующей, человек низкого роста имеет риск задеть нагретую сталь, получить серьезные ожоги. Следует понимать, что во избежание неприятных ситуаций необходимо контролировать процесс работы буржуйки, изготовленной своими руками. При случае, если пол под буржуйкой из дерева, возможна установка только на кирпичи или листовой металл.
Увеличиваем КПД печи
Расход горючих материалов при нагревании буржуйки своими руками достаточно велик. Для экономии следует придерживать основных правил. Дверцы необходимо герметично соединить с корпусом, в противном случае, будет производиться подсос излишнего воздуха. Регулировка освобождения из буржуйки происходит специально заслонкой, изготовленной своими руками. На расстоянии 4-5 см от печи, возможно установить металлический кожух или кирпичи вплотную.
Самодельная буржуйка с высоким КПД может быть изготовлена с дымоходом повышенного количества колен. Для увеличения мощности можно воспользоваться вентилятором, площадь прогрева контролируется металлическим экраном. Для сохранения тепла, изготовленной буржуйки своими руками, конструкция обкладывается кирпичом на один или несколько слоев.

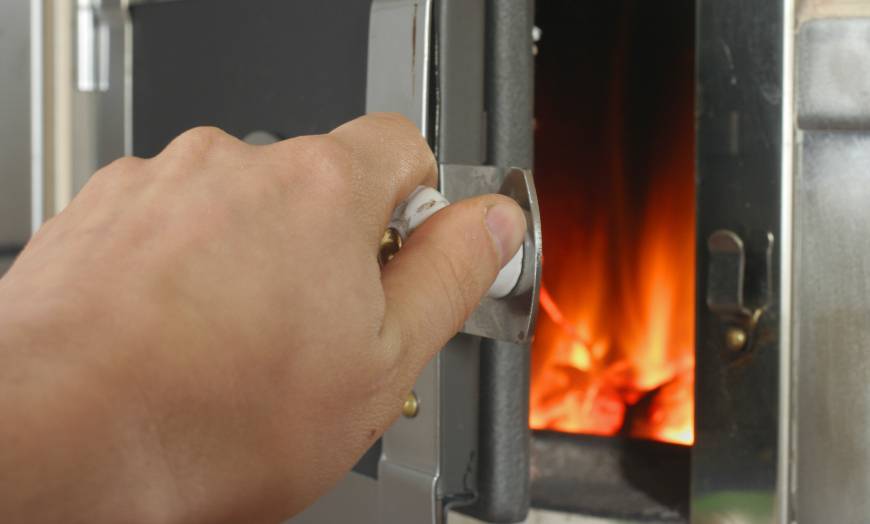

Как и чем топить печку-буржуйку?
Топливо. Стальные печи-буржуйки предназначены для дровяного отопления. Можно также использовать топливные брикеты на основе опилок, которые продаются в строительных торговых центрах. Печи, предназначенные для топки каменным углем, выполняются из чугуна.
Режимы работы. Большинство печей этого типа могут функционировать в одном из двух режимов: интенсивное горение и поддержание температуры. Для интенсивного горения после закладки дров и закрытия дверцы печи открывают ящик зольника, чтобы обеспечить поступление в топку максимального количества кислорода. Чтобы перевести печь в режим медленного горения (поддержания температуры), снова закладывают дрова и закрывают ящик зольника. Время медленного горения зависит от конструкции печи и может достигать 8 часов у моделей, оборудованных дожигателями.
Регулировка тяги осуществляется заслонкой-шибером: при избыточной тяге заслонка частично закрывается.
Помните: использовать печь в режиме интенсивного горения можно не более 2 часов в сутки!
СОВЕТ Для продления срока службы печи специалисты рекомендуют после режима медленного горения интенсивно протапливать печь в течение 15-20 минут: это необходимо для удаления сажи, образующейся при медленном сгорании топлива.
Листовой металл
Как сделать буржуйку из металла? Этот проект можно реализовать самому, если у вас имеется опыт сварочных работ, а также необходимый инструмент. Из материалов понадобится следующее:
- листовой металл (его количество определяет размеры печки);
- стальные уголки толщиной 5 мм;
- металлическая трубка длиной около 30 см;
- труба с диаметром 180 мм.
Для получения буржуйки-печи нужно сварить прямоугольник из металлических листов, соединенных встык (пока без крышки). С одной стороны расположить поддувало и дверку топочной. Внутреннее пространство печки делится на дымооборот, топку и зольник.
Чертеж буржуйки из листового металла
В последних двух отсеках устанавливают колосниковую решетку, которая будет удерживать твердое топливо. Для этого внутри буржуйки по бокам на высоте до 15 см приваривают стальные уголки. На них укладывается сваренная заранее решетка (ее можно сделать из стальных полос, приваренных к толстым металлическим прутьям на расстоянии порядка 5 см). Колосниковую решетку лучше делать съемной, чтобы впоследствии, когда она прогорит, можно было бы без проблем произвести замену. Кроме того, съемная конструкция решетки облегчает чистку аппарата отопления.
Вернемся к строительству печки. Ради увеличения КПД буржуйки можно сделать крепления под съемный отражатель (металлический лист толщиной не менее 12 мм), который разделит топку и дымооборот. Для этого сверху привариваются два металлических прута. После установки отражателя должен получиться канал для дыма.
Обустроив внутренности буржуйки, можно приваривать верхний металлический лист, который станет крышкой конструкции. Заранее в нем проделывается отверстие для закрепления дымоходной трубы. Далее в печке оборудуются перемычки, разграничивающие дверцы, сделанные для зольника, отражателя и колосниковой решетки. Как правило, под зольник оборудуют небольшую дверцу, а вот стальные две делают в полную ширину печки, чтобы было удобно доставать отражатель и решетку.
Следующий этап – приваривание к конструкции защелок и ножек (для них подойдут металлические трубки с диаметром до 3 см и длиной в 10 см), а также трубы дымохода из изогнутой трубы с диаметром около 18 см (отметим, что дымоход размещается на 20-сантиметровой гильзе). Буржуйка из листового металла готова.
Простая буржуйка из бидона
Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.
Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:
- Бидон
- Труба для дымоотвода
- Проволока для колосника
- Сварочный аппарат
- Рабочие инструменты
Приступаем к работе
- Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
- В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
- Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
- Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
- Приваривается дымоотвод
На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.
Плюсы и минусы самодельных буржуек
Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:
- Полная автономность и энергетическая независимость
- Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
- Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
- Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
- Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы
Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:
- Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
- Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
- Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
- Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе
Видео — еще один вариант изготовления печи
В заключении
Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.
Кладка печи
Перед началом выкладки рядов укладывают двойной слой гидроизоляции (рубероида). Первый слой кирпича укладывают прямо на него. Кирпич кладут без раствора. Все остальные ряды — в полкирпича, на глиняный раствор (или готовый состав).
Выкладку производят в строгом соответствии с порядовкой. В ней указан состав и конфигурация каждого ряда, тип кирпича и контуры подрезки. После укладки первого ряда устанавливают дверку поддувала. Ее фиксируют проволокой, предварительно обернув по периметру рамки асбестовым шнуром.
Продолжают кладку до уровня колосников. Затем используется шамотный кирпич для топки и рядовый для внешнего слоя. Устанавливают дверцу топки (тем же способом, что и ранее). Дальнейшую кладку ведут по схеме, постоянно сверяясь с порядовкой. Варочный настил укладывают на асбестовый шнур.
После этого в задней части топки начинают формировать дымоход. Он представлен обычно 4-6 рядами кирпича, после чего вставляют металлическую трубу. Ее выводят либо вертикально, через перекрытие и кровлю, либо сквозь внешнюю стену и далее вертикально, с креплением к наружной стене.
Мнение эксперта
Левин Дмитрий Константинович
Все нюансы обычно указываются в пояснении к схеме печи. Каждая конструкция может иметь собственные особенности, которые надо учитывать в процессе сборки.
Готовую печь надо выдержать не менее 5 суток (за это время можно ее побелить, уложить перед дверцей стальной лист и выполнить другие работы). после этого приступают к принудительной досушке — раз в день топят печь сухими дровами — в первый день 2 кг, затем +1 кг ежедневно. Так действуют в течение недели, после чего печь можно эксплуатировать в обычном режиме.
Пошаговое руководство
Сначала нужно раскроить металл, учитывая толщину и длину нужных заготовок.
Снимите с деталей фаски, прикосновение к печи будет более безопасным, а швы сварки – прочными:
- Проверьте правильность разметок деталей перед тем, как их начать резать. При резке учитывайте толщину стенок печи, также круга.
- С подготовленных деталей снимите фаски для безопасности от случайного соприкосновения с горячим устройством.
- Проверьте все разметки деталей.
Устанавливается конструкция в следующей последовательности:
- Подключите сварочный аппарат к сети.
- Возьмите электрод в толщину 4 – 5 мм с учетом листа или трубы.
- Установите силу тока на аппарате до 160 А.
- Наденьте специальные очки и спецодежду, руки защитите крагами.
- Ко дну печи приварите три стенки.
- Низ устройства расположите от пола не менее чем на 5 см.
- Соединяйте детали под прямым углом. Проверяйте их перпендикулярность уровнем.
- Там где нужно, отрихтуйте углы деталей.
- Приварите детали и стыки относительно уровня пола, под углом в 45 гр.
- Приварите между поддувалом и топкой перегородку, предварительно прорезав отверстия, чтобы не скапливался пепел.
- Выдерживайте расстояние между отверстиями не менее 5см от стенок печки. Между перегородкой и дном конструкции расстояние должно оставаться не менее 10 см.
- В последнюю очередь путем сварки прорежьте отверстия для установки дымохода на задней панели самодельной печи.
- Сделайте разметки, просверлите прямоугольные отверстия в местах, предполагаемых для топки и поддувала.
- Совместите с перегородкой все нижние части отверстий. Расстояние между стенками топки и верхними боковыми краями должно быть не менее 3 – 5 см. Проем для поддувала немного меньше, но не более чем на 5 см.
- Болгаркой вырежьте два отверстия из металла, сформируйте дверцы. Приварите их на навесы, поднимите поддувало по максимуму к верхней части проема плиты, чтобы они не просели в дальнейшем под воздействием высоких температур.
- К дверцам приварите засовы, открываться и закрываться они должны легко, без препятствий.
После всех сварочных работ проверьте качество швов, обстучите их. Если имеются дефекты, сразу устраните их. В конце работ приварите верхнюю часть устройства.
Печка из бочки
Она исправит положение, и на этой буржуйке даже борщ сварите и котлеты пожарите. Подойдет не только старая бочка, но лучше, если это будет списанный газовый баллон на 50 л.
У него стены толще, они будут нагреваться чуть дольше, но и тепло больше станут держать. Это идеальная печка-каменка для сауны. А если обложить морской или речной галькой, другими крепкими камнями, то легко будет пар в помещении поднимать.
Стоять она будет вертикально. Поддувалу также будет достаточно места, а в топку над ним можно заложить уйму дров. Вытяжную трубу можете изготовить не прямую, а с коленями для большей отдачи тепловой энергии в парной.
Если буржуйка необходима для дачного домика, то приварите сверху металлическую площадку, на ней будете и пищу, и чай готовить.
Топка новой печи
С утра после установки печи было решено проверить ее мощности. Вся топка не заполнялась дровами, положены небольшие ¼. Поленья были из березы и осины. После того, как дрова были в топке и были подожжены, то пошел дым — наверное, прогорала краска. Все время горения работа происходила на максимуме возможностей, позднее захотелось проветрить помещение. Вся неполна закладка прогорела за 30 минут.
Что имеем:
После того, как в печи осталось немного красных угольков, то было решено подкинуть еще порцию дров. Пол под печкой стал очень горячий, прикоснуться можно, но держать рукой нельзя. Стена за печкой, напротив печи – горячая, но пару секунд руку держать можно.
Сэндвич также — держать несколько секунд можно. Далее в течение полутора часов топка происходила в режиме длительного горения.
После первой топки температура была +22 градуса в комнате, после второй +25.
Уже после первой топки можно было сказать, что печь работает хорошо и очень нравится, регулировки мощностей простые, но было сначала непонятно, как работает обдув стекла.
Стекло после работы топки осталось чистым. После окончания топки, через два часа печь была достаточно теплая. Насчет теплоемкости сравнимой с кирпичными печами спорить не буду, от каждого отопительного прибора надо требовать то, что он может дать, и получать от него то, для чего он приспособлен. Мможно сделать вывод, что чугун китайского производства печи очень функционален в работе и дает впечатляющий результат.
Установка печной трубы в дом из дерева
Температура горения внутри топки твердотопливной печи находится на уровне 450-550°С. Поверхность дымовой трубы разогревается до 300°С. При возгорании сажи возможен кратковременный нагрев до 800-1000°С. По причине высоких температур, обязательно предусматриваются пожарные разрывы при установке металлических дымоходных труб.
Существующие правила ППБ оговаривают соблюдение следующих условий:
- Тип дымохода – рекомендована установка сэндвич трубы из нержавеющей стали и керамики с теплоизоляцией.
Разрывы и теплоизоляционные материалы – в местах примыкания к стенам, трубу удаляют от поверхности на 25 см. Стены покрывают базальтовым картоном с последующей обшивкой нержавеющей или оцинкованной сталью.
Монтаж потолочной разделки – во время прохождения через плиты перекрытия, оставляют расстояние между поверхностью трубы и горючим материалом в 25 см с каждой стороны. Зазор заполняют базальтовым утеплителем. Допускается применение заводской потолочной разделки.
Дымоход выводят внутри и по наружной стене здания. В первом случае, заботятся о достаточной изоляции трубы при прохождении перекрытий и кровли. Во втором, возникает необходимость обеспечить фиксацию дымохода к стенам здания, для преодоления ветровой нагрузки.
Заключение
Подводя итоги сегодняшней темы, хочется отметить следующее. Печи буржуйки являются эффективным и простым средством обогрева помещения, а в ряде случаев и приготовления или разогрева пищи. Баня, как место проведения досуга, оборудуется стационарной печкой каменкой, которая и обеспечивает помимо генерации пара и нагрева парильного помещения, еще и обогрев иных помещений внутреннего объема, имеющие вспомогательные функции.
Простой буржуйке такие глобальные задачи не по силам. Однако, как крайне эффективная конструкция такая печь может обогревать подсобные помещения, те, в которых происходит сушка дров, веников и прочего. Актуально такое решение для коммерческих бань с весомыми оборотами топлива и инвентаря. В условиях личной бани, буржуйка будет уместна для обогрева помещения во время строительных и ремонтных работ. Стационарная печь не работает, а определенная температура необходима. В любом случае, легкая, быстромонтируемая буржуйка лишней в крепком банном хозяйстве не будет никогда.
