Улучшаем печное отопление дома с помощью водяного котла

Особенности водяной отопительной системы и выбор циркуляционной схемы

ОС, где теплоноситель циркулирует естественно, по максимуму проста. В такой цепи вода нагревается в котле и по термодинамическим законам уходит в верхнем направлении по стояку. Добравшись до радиаторных элементов, теплоноситель отдает часть теплоэнергии, температурный режим его понижается. Под давлением разогретой остывшая вода спускается обратно в котел — и цикл повторяется.

Высококачественное насосное оборудование для ОС с принудительной циркуляцией должно соответствовать критериям:

• энергосбережения;
• простоты эксплуатации;
• долговечности.

Мощность определяется размерами жилья, которое требуется нагреть.

Помимо этого, на выбор насоса влияют расчеты из проекта отопительной схемы. Это:

• материал трубопроводной системы, применяемый для монтажа;
• диаметр труб;
• общая длина системы;
• число обогревателей;
• вид носителя тепла.

Самостоятельный выбор насосного оборудования может оказаться сложным, поэтому рекомендовано проконсультироваться с экспертом.

При установке ОС с принудительной циркуляцией носителя тепла не обязательно соблюдать требования к уклону труб. Тепловые магистрали монтируют по прямой линии или с незначительным уклоном относительно слива. Это сделает легче выпуск воды перед осуществлением ремонта или, например, в ситуации, когда ОС предстоит продолжительный простой.

Принцип работы печки с водяными контурами

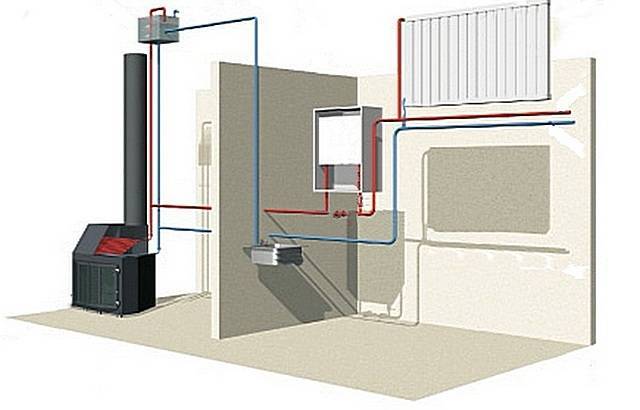

Теплоноситель нагревается в теплообменнике и расходится по радиаторам с помощью циркуляционного насоса

Принцип работы печи для дома с водяным отоплением заключается в нагреве теплоносителя в процессе сгорания топлива. После этого он распространяется по трубопроводу, от которого тепло отдается в окружающее пространство.

Теплообменник находится внутри печки. Использовать устройство можно в качестве главного источника тепла или дополнительного. Причем аппарат обеспечивает не только отопление, но и горячее водоснабжение. Такая печь более рационально использует и распределяет тепло.

Особенности устройства печного отопления с водяным контуром

При обычном печном отоплении (отопительная или русская печь) тепло распространяется неравномерно – возле печи жарко, а чем дальше тем холоднее.

Водяное же отопление, с помощью теплообменника вмонтированного в топливник печи или дымоход, позволяет более рационально распределить тепло по всему помещению и увеличить КПД.

Кроме того, таким образом можно отапливать сразу несколько комнат или даже весь дом. Причем такая печь может быть не только отопительной, но и отопительно-варочной. Теплообменник водяного контура можно также установить в кухонной плите.

При использовании водяного контура печь превращается в разновидность твердотопливного котла, с той лишь разницей, что кроме нагревания теплоносителя, в этом случае, нагреваются еще и дымовые каналы и стенки печи, которые также участвуют в нагреве помещения.

Печное водяное отопление будет обеспечивать передачу тепла от теплообменника к радиаторам в период топки, а нагретая поверхность корпуса печи будет отдавать тепло и в остальное время.

Печи с водяным отоплением, в настоящее время, используют всё чаще, особенно в сельской местности, в районах, где нет газа и печное отопление используется традиционно или же для отопления загородных домов или дач.

При использовании такого вида отопления нет необходимости покупать дорогостоящие котлы промышленного изготовления. Это наиболее экономный вариант отопления дома с помощью твёрдого топлива. Но такое отопление имеет и свои минусы и их необходимо учесть, выбирая такой способ отопления дома.

Главными недостатками печи с водяным контуром можно считать то, что:

• Теплообменник (регистр, печной котел) уменьшает полезный объем топливника. Чтобы это компенсировать, при кладке топливника можно подобрать необходимую ширину теплообменника и печи или устраивать печь длительного горения, а в случае монтажа теплообменника в уже существующую печь кратковременного отопления, придётся просто чаще подкладывать топливо при её топке.
• Наружные стенки топливника такой печи будут нагреваться слабо, так как тепловая энергия горения дров будет расходоваться на нагрев теплообменника и теплоносителя в нем. Нагреваться будет, главным образом, верхняя часть печи, где располагаются ее дымовые каналы (дымообороты).
• Несколько ухудшатся условия сжигания топлива, так как теплоноситель, циркулирующий в металлическом регистре будет забирать тепловую энергию, снижая тем самым температуру в топливнике. Особенно это заметно в начале топки.
• Если в доме зимой проживают нерегулярно, то вода в системе водяного отопления может замерзнуть. В этом случае ее лучше заменить на незамерзающую жидкость или вообще отказаться от водяного контура.
• Поверхность регистра необходимо периодически очищать от сажи, чтобы не снижалась эффективность передачи тепла водяному контуру.

Возможны три варианта устройства печного отопления с водяным контуром:

• купить готовую металлическую печь или печь-камин такого типа и смонтировать под нее систему водяного отопления или подключить к уже имеющейся;
• нанять специалиста-печника, который сложит такую печь из кирпича;
• соорудить печь с водяным отоплением своими руками.

В последних двух случаях необходимо будет приобрести или изготовить самостоятельно печной котел или теплообменник, который является обязательным элементом водяного контура.

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

• Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
• Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
• Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
• Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Отопительные регистры

До того как провести печное отопление, стоит определиться с типом отопительного водяного контура, называемого еще регистром, теплообменником, змеевиком или водяной рубашкой. Чаще всего он представляет собой прямоугольную плоскую емкость или же соединенные воедино несколько трубок.

Но перед тем как подключить отопление к печке, к регистру необходимо приварить два патрубка. Первый служит для забора горячего теплоносителя из печи, а второй – подает остывшую воду обратно в теплообменник.

Определить размер теплообменника можно по уровню теплопотерь в конкретном доме. Так, при необходимости в 10 кВт тепловой энергии площадь теплообменника должна составлять 1 м2. При этом стоит учитывать, что работает печь не целый день, а примерно 1,5-3 часа в зависимости от температуры на улице. Этого времени должно быть достаточно, чтобы прогреть воду в теплоаккумуляторе. Следовательно, для расчета площади регистра определяют суточный расход тепловой энергии в доме.

Так, при теплопотерях дома в 12 кВт/час, суточное потребление составит 288 кВт энергии. Допустим, что печь работает 3 часа в сутки. Получается, что каждый час должно выделяться по 288÷3=96 кВт энергии. Тогда площадь отопительного регистра составит 96÷10=9,6 м2. Форма теплообменника в данном случае не важна, главное, чтобы площадь поверхности была не меньше полученных данных.

При использовании антифриза в качестве теплоносителя можно еще больше увеличить объем аккумулятора тепла, поскольку у воды и антифриза разная теплоемкость.

Если буферную емкость дополнительно утеплить, то тепло в ней будет сохраняться дальше, а эффективность печного отопления возрастет.

Устройство однотрубной системы отопления

Однотрубные системы обладают некоторыми преимуществами перед более распространенными двухтрубными системами. Они требуют минимальных затрат на постройку, позволяя сэкономить на материалах и на дополнительном оборудовании. В некоторых случаях экономия оказывается чрезвычайно высокой – это характерно для небольших домовладений. Иногда однотрубные системы подвергают модификации, что необходимо для улучшения их характеристик и более равномерного прогрева частного дома.

Прочие преимущества:

• Высокая скорость прокладки трубопроводов;
• Не нужно вести обратную трубу параллельно основной трубе;
• Возможность экономии на трубах и материалах.

У однотрубных систем присутствуют и определенные недостатки. Например, они не годятся для обогрева крупных домов, обладающих большой площадью. Теплоноситель в них подвержен быстрому остыванию, поэтому в самых дальних комнатах (от местоположения отопительного котла) бывает прохладно. Для компенсации этого недостатка нужно приобретать дополнительное оборудование, а это чревато дополнительными расходами. Еще одним недостатком является ограниченная длина горизонтальных участков – не более 30 метров.

В однотрубных отопительных системах с естественной циркуляцией обязательно должен соблюдаться уклон труб.

Простая однотрубная система отопления состоит из следующих частей:

• Отопительный котел;
• Расширительный бачок;
• Последовательно подключенные радиаторы;
• Вентиля для подачи теплоносителя и его слива.

Таким образом, затраты на материалы будут предельно малы. Но и эффективность будет слишком мала – это заметно при обогреве больших домовладений. Для постройки более продвинутой отопительной системы нам понадобится дополнительное оборудование – это циркуляционный насос, игольчатые вентили и герметичный расширительный бачок.

Для чего в этой схеме понадобился циркуляционный насос? Все дело в том, что теплоноситель, последовательно проходя через радиаторы отопления, отдает свое тепло и охлаждается. В результате самые последние в схеме батареи будут недостаточно горячими. Если же мы установим циркуляционный насос, дополненный вентилями и байпасом, то мы обеспечим более равномерный прогрев помещений.

Применение циркуляционного насоса позволяет избавиться от необходимости прокладки толстых металлических труб – вполне можно обойтись тонкими пластиковыми трубами для горячей воды.

Однотрубная система отопления с циркуляционным насосом, расширительным бачком и байпасами, о которых мы поговрим ниже.

Что касается герметичного расширительного бачка, то он поможет создать более долговечную отопительную систему, меньше подверженную коррозии. В открытых системах теплоноситель контактирует с атмосферой и насыщается кислородом, становясь более агрессивным в отношении труб и батарей. И ржавчина на них влияет значительно сильнее, чем в закрытых системах, изолированных от внешней атмосферы.

Преимущества и недостатки отопления печью

Печное отопление имеет широкий список плюсов:

1. Не требуется подключение к газовым магистралям, подача электропитания. Твердое топливо стоит недорого, при правильном формировании энергонезависимая сеть работает в суровых условиях.
2. Лучистое отопление, когда нагрев от стенок передает тепло воздуху и предметам, считается самым лучшим.
3. Устройство способно выполнять несколько функций – быть нагревателем теплоносителя для сети, раздачи ГВС, излучать тепло самостоятельно и при наличии варочной панели, выполнять работу плиты.
4. Массивная конструкция накапливает много тепловой энергии и передает ее воздуху по мере остывания. Таким образом даже после сгорания закладки топлива в доме длительное время поддерживается комфортная температура.
5. Летом фундамент печи служит элементом для «сбрасывания» излишков тепла, потому в частных строениях прохладно в любую жару.
6. При сжигании природного топлива в атмосферу попадает минимальное количество вредных газов.

При всех достоинствах печка имеет и недостатки:

• От сгорания дров, угля образуется шлак – предстоит регулярная чистка золы;
• наладить автоматическую подачу топлива в домах сложно, хозяин должен сам забрасывать дрова, заниматься розжигом, регулировать тягу.
• Отапливает печь только то помещение, в котором установлена, поэтому для обогрева всего дома потребуется трубопровод и батареи.
• Инертность русской печи заключается в длительном процессе запуска, частично этот недостаток нивелирован в буржуйках, современных тепловых агрегатах.
• С увеличением мощности расширяются и размеры – нагреватель займет много места.
• Обычная печка имеет КПД 40% при избыточной мощности. Когда прибор накаляется до предела, стоять рядом жарко. Но постепенно устройство остывает, причем большое количество тепла попросту вылетает через трубу дымохода.
• Разгорается прибор долго, но остановить процесс горения практически невозможно, как и регулировать подачу тепла.
• Правильный дымоход – залог качественного прогрева дома и эксплуатации всей конструкции. Без знаний и опыта сделать дымовую трубу сложно.

И, конечно, топливо придется где-то запасать, это также требует места. Все нюансы обязательно учитываются, причем если в домах временного проживания зола не доставляет особых проблем, то печка в доме постоянного обитания превратится в неприятную обязанность. Но все же конструкция является востребованной, особенно в областях, где нет газовой магистрали, зато есть перебои с электричеством и подачей горячей воды – в этом случае печь с котлом водяного отопления решает практически сразу все задачи.

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

• бетон для фундамента;
• кирпич красный полнотелый;
• кирпич шамотный огнеупорный;
• кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
• металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

• мастерки и кельма;
• резиновый молоток;
• болгарка с кругом для кирпича;
• уровни, отвесы, бечевка;
• рулетка.

Последовательность выполнения операций своими руками

1. 1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
   2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
   3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым. Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.

1. 1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
   2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
   3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
   4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
   5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
   6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
   7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!

1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Виды печей со встроенным котлом

Конструкция может быть выполнена из металла или кирпича с разным размещением каменки, с котлом для подогрева воды для мытья, если речь ведется о бане. Размеры не ограничены: выбор параметров определяется с учетом габаритов помещения, строительных материалов здания, а также местного климата.

Следует рассмотреть особенности конструкции двух видов печей с котлами отопления:

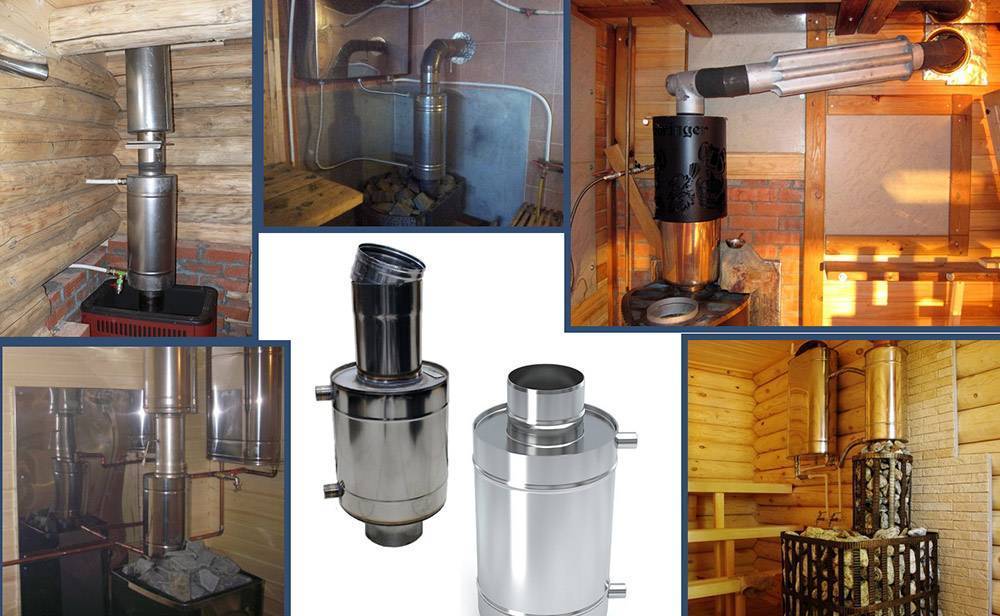

1. Котел встраивается в дымоход. Такая модель отличается длительным сроком эксплуатации, стенки печки полностью получают тепло из топки, показатели теплоотдачи неизменны. Недостаток: нельзя обогреть большую площадь.
2. Котел находится прямо в топке. Можно обогреть большую площадь помещения. Есть возможность использования разных видов теплообменника. Недостатки: металлические части напрямую контактируют с огнем, в результате чего разрушаются. Из-за низкой температуры теплообменника вырабатывается конденсат, из-за чего позже к поверхности прилипает много сажи, вследствие чего понижается КПД.

Схема и устройство установки

Ниже представлен составляющие воздушного отопления частного дома своими руками:

• Печь;
• Фильтрующие элементы;
• Труба, которая забирает воздух из комнаты;
• Вытяжка;
• Труба, которая подводит свежий воздух;
• Подача теплого воздуха в комнату;
• Система, выводящая остывший воздух из дома;
• Дымоход.

Состав комплексной системы

В виде теплового генератора отлично подойдет жидкостный или газовый обогреватель, оснащенный программируемым контроллером. После того, как дом полностью прогреется, сразу же срабатывает автоматика и поддерживает температуру по заданным параметрам.

Компактные теплогенераторы на природном газе

Чугунные печи с водяным контуром

Kratki Koza K6 PW с водяным контуром D 150

Компактное устройство почти квадратной формы, оснащенное витыми ножками, выглядит очень элегантно в классических интерьерах, прованс, стилизованных под старину. Оно относится к закрытому типу: плоское жаропрочное стекло полностью закрывает топку. Конструкция весом 120 кг изготовлена из чугуна, который отлично аккумулирует тепло, равномерно распределяя его. Толщина 8 мм стенок топки, ее герметичность позволяет достигать КПД 76%. Благодаря системе длительного горения на одной закладке дров можно обогреваться длительное время.

Kratki Koza K9 PW с водяным контуром

Модель польского производителя имеет главное достоинство — стенки корпуса из чугуна медленно остывают, что позволяет экономить на топливе и сократить количество рабочих циклов. С ее помощью можно обогреть до 252 куб. м пространства, любуясь на живой огонь через стекло. Система его очистки сокращает время на обслуживание прибора.

La Nordica TermoRossella Plus Evo DSA

Под итальянским брендом выпускается агрегат, в котором проявляются лучшие свойства стали, чугуна и керамики. Удачная комбинация теплоемких материалов, конструктивных особенностей и качество сборки служат гарантией, что КПД прибора достигнет 83%. Первичный воздух у модели регулируется. За счет систем вторичного дожига, длительного горения и футеровки тепло хорошо сберегается, рационально генерируется. Варочная поверхность приносит дополнительное удобство при эксплуатации.

La Nordica TermoIsotta DSA

Полностью чугунная конструкция требует прокладки дымохода сечением 150 мм. В модели органично сочетаются эстетичность, функционал и эргономичность, несмотря на вес 212 кг. Мощность 15 кВт позволяет отапливать пространство до 430 куб. м. Керамическое стекло, закрывающее топку, как и чугун, хорошо накапливает тепло, не давая печи быстро остывать.

La Nordica TermoNicoletta Evo DSA

Данная печь из чугуна с водяным контуром в рейтинге занимает одну из высоких позиций благодаря продуманности конструкции, ее удобству, универсальной наружной облицовке, выполненной в майолике. Наличие футеровки, эмалированной чугунной двери, керамического стекла, современных систем дожига и длительного горения дает возможность экономить на дровах, получая КПД 83%. Для комфортной эксплуатации прибор оборудован выдвижной дровницей.

La Nordica TermoRossella Plus Forno DSA

Двухуровневый агрегат — мечта любой хозяйки. Он получил от итальянских производителей прочные толстые стенки, которые хорошо сохраняют тепло, материалы с высокой теплоотдачей, современные технологии управления, стильный дизайн. Панорамная духовка выглядит эффектно. Система очистки стекол помогает содержать обе рабочие камеры в идеальном состоянии.

La Nordica Norma S Idro DSA

Надежная в работе печь по дизайну изысканно подчеркнет интерьеры в стиле хай-тек, минимализм, неоклассика. Корпус, дверца и верх изготовлены из чугуна, который отличается долговечностью и теплоемкостью. Конструкция включает закрытую топку, зольник, нерегулируемые устойчивые ножки, футеровку. Стекло выдерживает до 700 градусов и имеет сферическую форму, усиливающую визуальный эффект. Устройство оснащено автоматической системой безопасности DSA.

Виды конструкций

Системы отопления могут иметь естественную или принудительную (искусственную) циркуляцию теплоносителя

Первый вариант – классический тип формирования магистрали с расширительным баком, который монтируется под потолком и получает нагретую воду от котла или печи. Жидкость самотёком перемещается по трубкам к батареям. Такой способ надёжен и лёгок в обустройстве, оптимально выполняет свои задачи в помещениях с небольшой площадью.

Естественная циркуляция

Принудительная (искусственная) циркуляция

Современные приборы практически повсеместно снабжаются встроенными насосными системами для циркуляции. Они позволяют организовывать более сложные и масштабные отопительные магистрали для крупных площадей.

К твердотопливным котлам насос подсоединяется отдельно. Это связано с сильным нагревом оборудования во время сжигания топлива.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Некоторые системы (например, тёплый пол) могут быть установлены только с искусственной циркуляцией, с самотечной схемой они не будут функционировать.

Отопительные схемы также могут быть закрытого и открытого вида:

• Старые варианты отопления зачастую имели открытый тип конструкции. С нагревом рос уровень жидкости в бачке и уменьшался по мере остывания. Специальный патрубок служил для сброса пара и чрезмерного давления на улицу либо в канализацию, чтобы предотвратить перегрев магистрали.
• Современные устройства закрытого типа с этой целью оснащаются расширительным резервуаром, компенсирующим рост давления. Для твердотопливных агрегатов предусматривается более крупный бачок, а также клапан для выведения пара и автоматическая водная подпитка.

Как сделать дымоход из кирпича для котла

• Требования при возведении дымоходов
• Какие размеры должен иметь дымоход?
• Правила, которые нужно знать при возведении дымохода
• Кладка дымоходной конструкции из кирпича

Дымоход из кирпича для котла должен быть предусмотрен проектом еще перед проведением работ по строительству частного дома. Выбор дымохода будет зависеть от того, какой тип оборудования для отопления планируется использовать. Следовательно, еще на стадии составления проекта надо будет определиться с видом устанавливаемого котла.Дымовая труба из кирпича обходится дешевле, чем конструкции из других материалов. Подобное устройство сможет с легкостью выдерживать высокие температуры продуктов сгорания.

Варианты расположения дымоходной трубы в дом.

Изготовление конструкции требует некоторых навыков. Следует знать, что шероховатость стен будет способствовать накоплению сажи. Поэтому все элементы должны быть гладкими. Не рекомендуется изготавливать устройство прямоугольной формы, так как это затруднит очистку дымоходной конструкции от отложений.

Прежде всего в проекте, а потом уже и во время установки дымохода, независимо от вида применяемого котла, надо будет учесть соотношение потери и выработки тепла. Понадобится определить и чистоту воздуха в комнатах.

Элементы, которые понадобятся для возведения конструкции:

Фото печи с водяным контуром

https://youtube.com/watch?v=HaLhlwo-MfY

https://youtube.com/watch?v=aUj_c4Eb9Bk

Также рекомендуем просмотреть:

• Твердотопливные котлы
• Экран на батарею отопления
• Дымоходы для газовых котлов
• Двухконтурный газовый котел
• Воздух в системе отопления
• Нержавеющие дымоходы
• Газовые котлы для дома
• Печь-камин
• Циркуляционный насос
• Теплый пол своими руками
• Терморегулятор на батарею
• Отделка камина
• Давление в системе отопления
• Конвекторный обогреватель
• Газовое отопление в частном доме
• Обогреватель для квартиры
• Пиролизный котел
• Подключение радиаторов отопления
• Тепловая пушка
• Краска для батарей
• Инфракрасный теплый пол
• Инфракрасный обогреватель
• Дымоход для печи
• Водяной теплый пол
• ИБП для котлов
• Котельные в частном доме
• Мощность котла отопления
• Плинтусное отопление
• Чистка дымохода
• Отопление частного дома
• Электрокотел

Требования при монтаже

Вода в змеевике не должна закипать! Поэтому нужен слой толщиной от 5 сантиметров.

Вода в змеевике не должна закипать

Теплообменник подвергается атаке открытого пламени, существует опасность прогорания его стенок. По правилам, чтобы избежать этого, они должны быть более 5 сантиметров в толщину.

При нагревании происходит тепловое расширение змеевика, отсюда следует, что его нельзя устанавливать вплотную к стенкам. Оставляют от 2 сантиметров запаса.

Печку важно облицовывать огнеупорными материалами, это обезопасит от возгорания, защитит прилегающие деревянные конструкции

Схемы систем отопления для печи

Схемы систем отопления для печи с водяным контуром делят на 3 типа:

1. Открытая;
2. Закрытая;
3. Комбинированная.

Открытая система реализует в своей работе естественную циркуляцию теплоносителя – за счет разницы плотностей холодной и горячей воды. Сооружается она по классическому принципу – от печи поднимается разгонный вертикальный стояк высотой не менее 2,5 метров. На верхней точке стояка устанавливается расширительный бак открытого типа.

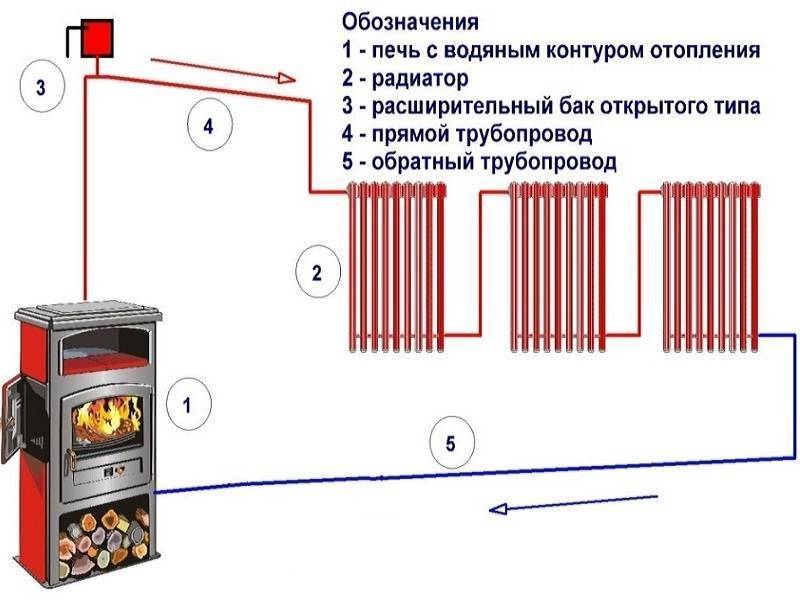

Схема открытой системы отопления печи с водяным контуром

Далее трубопровод с уклоном не менее 2 мм на 1 метр направляется к приборам отопления – радиаторам. Обвязка радиаторов выполняется обычно по однотрубной схеме, реже – по двухтрубной. При этом диаметр трубопроводов должен быть не менее 32 мм, диаметр вертикального разгонного коллектора – от 50 мм. Рекомендуемый материал трубопроводов – сталь, причем в зоне обвязки печи – только сталь или медь.

Закрытая система подразумевает установку обязательных элементов – циркуляционного насоса, мембранного расширительного бака и группы безопасности. Группа безопасности состоит из предохранительного сбросного клапана, термоманометра (или простого манометра), воздухоотводчика.

Схема закрытой системы отопления печи с водяным контуром

Кроме этого, в закрытой системе отопления появляется возможность установки теплоаккумулятора. Это устройство качественно повышает общий КПД системы, выравнивает тепловой режим, аккумулирует тепло при циклическом режиме работы печи.

В закрытой системе обвязку печи также рекомендуется выполнять из стальных или медных трубопроводов. Обвязку радиаторов зачастую выполняют из полимеров – стабилизированного полипропилена, металлопластика. Диаметр труб при этом меньше, чем в системе с гравитационной циркуляцией и составляет 20 – 25 мм. Обвязка радиаторов производится по однотрубной или двухтрубной схеме.

Оптимальным решением для обвязки печи является комбинированная схема с насосом. Система отопления при этом построена по принципу естественной циркуляции, дополнительно устанавливается байпас с циркуляционным насосом.

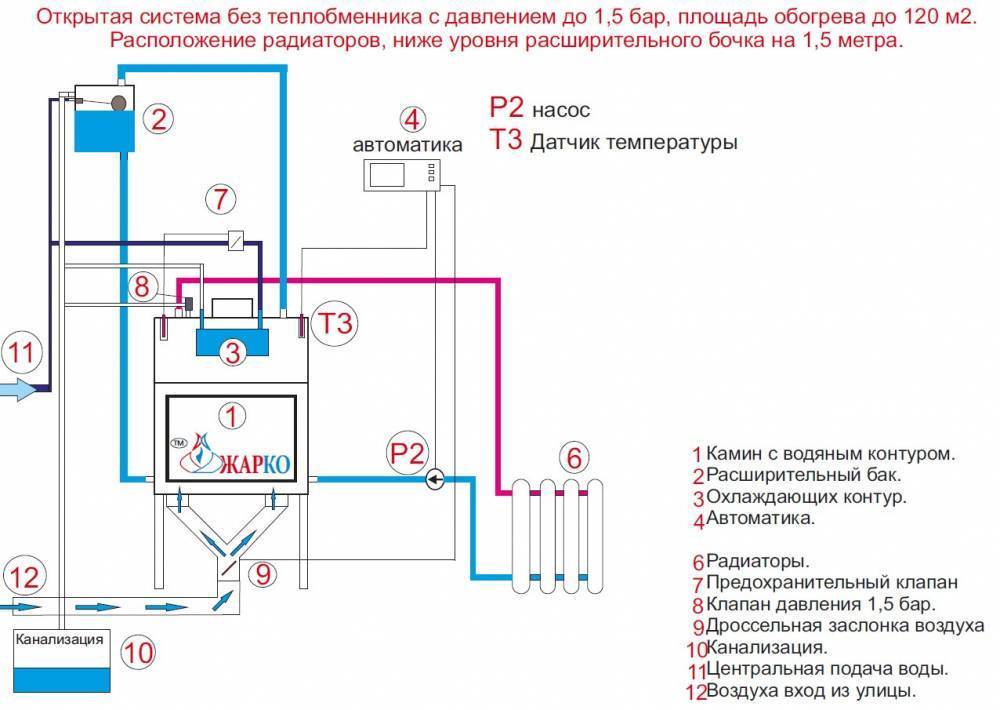

Схема комбинированной системы отопления печи с водяным контуром

Такая система может работать как при наличии электричества (по закрытому принципу), так и при его отсутствии (открытая схема). Более подробно об этой схеме можно прочитать тут.

Во всех случаях системы отопления оборудуются кранами для слива теплоносителя, особенно это актуально для домов с непостоянным пребыванием людей. При отрицательных температурах воду рекомендуется слить. Другой вариант – использовать в качестве теплоносителя незамерзающие жидкости – антифризы.

Выводы

Рассматривая вопрос, как сделать от печки водяное отопление, зашел разговор о применение различных отопительных систем. При этом, как показывает практика, печной обогрев – наиболее популярен у нас. Распространенность объясняется использованием доступных видов топлива.

Предлагаемые современные газовые или электрические агрегаты функционируют на довольно дорогих источниках. Печки с водяным отоплением – более экономичные системы, которые несложно оборудуются собственными руками, чем также гарантируется снижение затрат.

Данное отопление основано на совмещении традиционных печей, известных у нас на протяжении веков, и современных технологий. Итогом является желаемое тепло в жилых домах, к которому всегда стремился и стремится человек.

Обогреватель этого типа – это долговечность эксплуатации без зависимости от централизованных источников. При надлежащем уходе за отопительными блоками и печами можно не беспокоиться о температурном микроклимате на протяжении многих десятилетий.

https://youtube.com/watch?v=aB1duN9-N4c
