Схема печного отопления загородного частного дома

Кладка кирпичной печи с водяным котлом

Схема устройства твёрдотопливного котла.

Кладка кирпичной печи с водяным котлом производится в следующей последовательности:

1. Заливается фундамент под местом расположения печи.
2. Пока фундамент сохнет, смешивается раствор глины и песка в соотношении 1:2. В зависимости от жирности глины эту пропорцию можно изменять. До начала приготовления смеси глина отмокает в воде в течение 10-12 часов (большие комки глины необходимо при этом размять руками). Перед началом кладки песок и глина тщательно перемешиваются.
3. На высохший фундамент выкладывается гидроизоляция – обычно рубероид с размером будущей печи.
4. Поверх гидроизоляции наносится слой раствора, выравнивается и укладывается первый слой кирпича. Следует учесть, что для внешнего слоя лучше использовать красивый кирпич, он будет выглядеть более эстетично. Внутренние слои можно формировать из бракованных или битых кирпичей.
5. Каждый слой кирпича тщательно покрывается раствором.
6. На необходимой высоте делается отделение для золы и непосредственно топка.
7. В отделении для золы размещается лист металла, для того чтобы в дальнейшем удобно было выгребать зольные остатки. Тут же устанавливается дверца поддувала.
8. За топкой, в передней части дымохода, устанавливается водяной котел. Для него сооружаются кирпичные выступы с металлическими уголками. Необходимо использовать уровень, чтобы предотвратить образование воздушных пробок. В самой топке закрепляется дверца для загрузки топлива.
9. Поверх котла ставится металлическая плита, формируется дымоход и система прочистки. Будет нелишним сделать отдельную дверцу для чистки котла от нагара.
10. На полу перед топкой закрепляется металлический лист, чтобы соблюсти правила противопожарной безопасности.

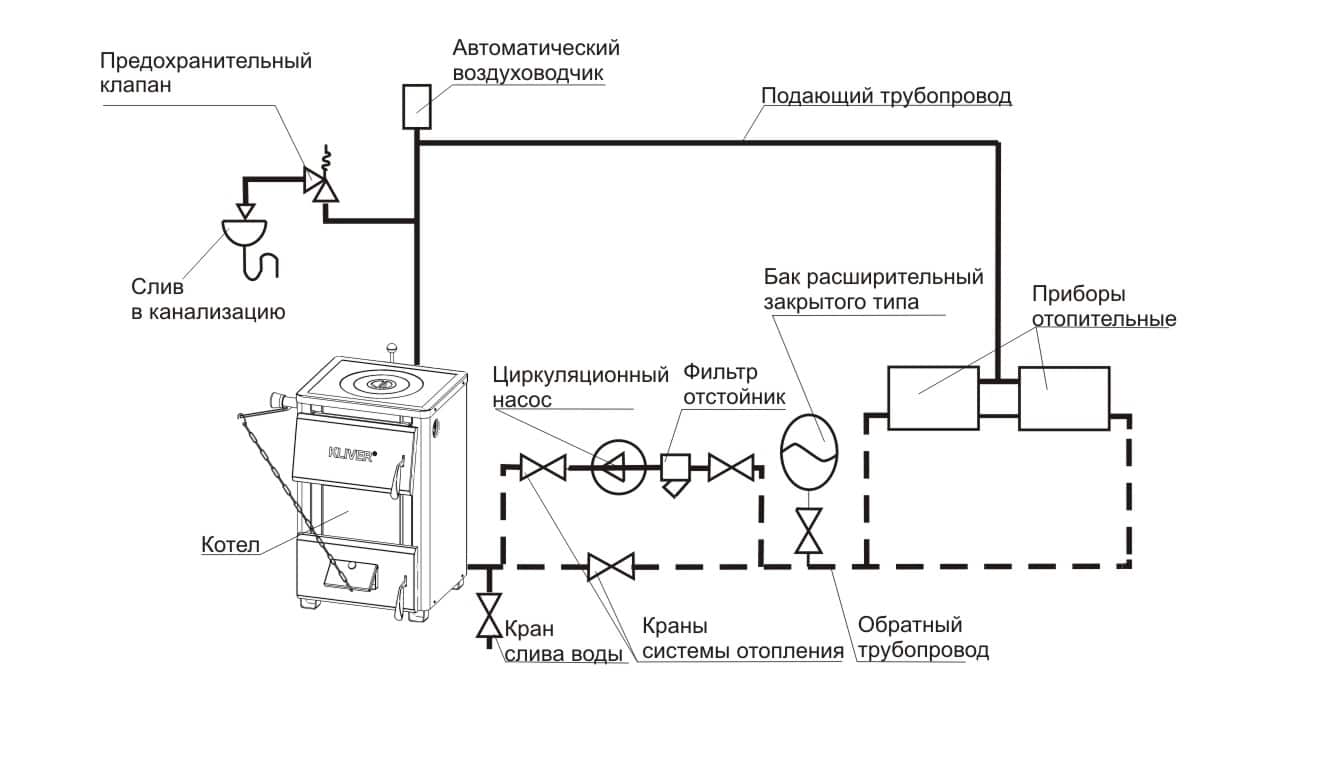

Схема устройства котла.

При первой растопке сделанной печи необходимо следить за исправностью системы и отсутствием течи. Помещение необходимо проветривать, так как зачастую при первой протопке возникают неприятные запахи выгорающих промышленных смазок и нагревающейся глины. Она производится не менее часа с максимально возможным количеством топлива.

Кирпичная печь с самодельным котлом – это один из лучших способов обогрева небольших загородных домов, который позволит насладиться теплом холодными зимними вечерами и сохранит ваш бюджет.

Электрическое отопление

Первый вариант, приходящий в голову при невозможности газового отопления — отопление электрическое.

С ним дела обстоят гораздо проще: поскольку нет риска взрыва, сужается количество разрешений на установку. Распространено 3 способа электрообогрева:

• лучевой (нагревательные панели, карбоновые обогреватели);
• конвективный (масляные радиаторы, конвекторы);
• термовентиляторы.

К плюсам электрического отопления следует отнести:

• незамысловатый монтаж;
• нет надобности в регулярном осмотре, достаточно осмотра по мере необходимости;
• малые затраты на покупку оборудования;
• высокая надежность;
• отсутствуют какие-либо вредные выделения.

Недостатки следующие:

• в среднем, эксплуатация длится не более 8 лет;
• огромный уровень расхода электроэнергии;
• нестабильность по части замыкания.

Если в вашей местности не редки перебои с электричеством, электрообогрева лучше избегать. Недостаток, касающийся больших денежных затрат, компенсируется специальными ночными тарифами.

Еще один важный момент, касательно электрического отопления: чтобы тепло не просачивалось сквозь стены, крышу и окна, загородный домик должен быть хорошо утеплен. Тогда примерный расход энергии составит 1 кВт на 10 м².

Преимущества и недостатки водяного печного отопления

Сегодня очень часто можно встретить применение отопительного контура на основе печи. Такой вариант наиболее популярен для дачных домов небольших размеров, где нет смысла в установке  дорогостоящих газовых или электрических котлов.

Среди достоинств такой системы отопления можно выделить следующие:

1. Простой и быстрый процесс установки печи. Можно приобрести металлическую небольшую печь, которая способна обеспечивать автономное отопление эффективно, но можно и сложить обычную печь из кирпича, которая будит служить долго.
2. Легкость обслуживания печи, которая требует только регулярную чистку топки. Такая установка идеальна для частного дома, поскольку нет необходимости в дорогостоящем обслуживании.
3. У данной достаточно эффективной системы, если оборудование установлено правильно, КПД составит приблизительно 60 процентов при работе на жидком топливе.
4. Наличие возможности совмещения печи с камином, таким образом, можно выполнить для частного дома не только систему отопления, но также улучшить декор интерьера.
5. Возможность регулирования горения посредством обычной заслонки.

Недостатками подобной системы являются следующие:

Для установки конструкции печи нужно очень много свободного пространства, поскольку объем теплоотдачи зависит непосредственно от размеров самой печи.
У системы наблюдается длительный процесс разогрева, что делает невозможным резкое повышение температуры. Для полного разогрева частного дома требуется немало времени.
Для использования печей такого типа выдвигаются достаточно строгие санитарные нормы, так как продукты сгорания могут быстро загрязнить помещение. По этой причине требуется постоянная чистка оборудования

Предполагается применение специальных средств при уходе
Однако, подобные автономные средства отопления не вызывают каких-либо серьезных проблем, если проводится регулярная чистка конструкция, к тому же при постоянном уходе это не занимает много времени.
Водяная печь выполняет неравномерный разогрев дома, при этом наиболее высокая температура наблюдается вблизи печи, а в дальних помещениях частного дома отопление производится не так хорошо.
Важно при использовании печной системы уделить особое внимание противопожарным мерам.

Дорогие

В тех сложных ситуациях, когда частный дом стоит в местности, где нет ни электричества, ни газа, но финансы не ограничивают выбор по поиску решений, следует обдумать следующие варианты отопления:

• с помощью котла, работающего на сжиженном газе;
• альтернативные источники тепла или энергии.

В случае, когда нет только газа и с твёрдым топливом проблемы, можно воспользоваться котлом, работающем на жидком топливе, например, дизельном. А также использовать так называемый тепловой насос.

Сжиженный газ

Сжиженный бутан-пропан в баллонах вполне может заменить магистральный природный газ в качестве топлива для соответствующего котла. Но перед установкой котла необходимо убедиться в периодичности поставки сжиженного газа в данную местность и в действительной выгоде такого решения, учитывая стоимость агрегата нужной мощности, его монтажа, расход газа на отопительный сезон. Всё это сравнить с другими способами, не забывая, конечно, о простоте обслуживания и эксплуатации тех или иных устройств.

Для работы на сжиженным газом подходят обычные газовые котлы, в которых специалисты меняют лишь диаметр сопел на горелках. А если вдруг проведут природный газ, то всё возвращают к исходному, чтобы работать от этого вида топлива. Особенно отопление на котле, работающего на сжиженном газе, актуально на дачных постройках в осенний или весенний период, когда не требуется большого расхода топлива. В ином случае (если отапливается дом в зимний период) будет правильным решением установка специального резервуара для закачки и хранения сжиженного газа. Этот резервуар называется газгольдер.

Тепловой насос (требуется свет)

Принцип работы теплового насоса схож с кондиционером или холодильником, но если взглянуть на этот процесс наоборот. То есть он нагревает теплоноситель, имеющий низкую температуру в своём теплообменнике до температуры 50 градусов и направляет его в систему отопления.

Однако для работы теплового насоса необходимо электричество. Затрачивая 1 кВт электроэнергии от сети, он даёт примерно 3-5 кВт тепловой энергии. Этот вариант хорошо подоходит для тех, кто не хочет топиться углем, но ищет альтернативные варианты отопления дома без газа.

Дизельное топливо

Отопление от котла, работающего на дизельном топливе, тоже предусматривает наличие электричества (нужно питать дизельный насос, подающий топливо в котёл). Но следует учитывать, что такое решение в районах, не имеющих магистрального газа, вполне приемлемо. Но, конечно, с условием наличия электричества. Работать с котлом на дизельном топливе без центрального электроснабжения недопустимо с точки зрения пожаробезопасности. Такой котёл должен функционировать с обязательной системой безопасности, так же питаемой от электросети.

Альтернативные источники (очень дорого)

Среди современных альтернативных способов отопления частных домов  без газа можно выделить использование геотермального тепла, который нашел уже широкое применение в странах Западной Европы. В нём задействовано тепло земной коры (геотермальное тепло), нагреваемое в тепловом насосе.

Кроме того, перспективен также и гидротермальный обогрев дома. Здесь уже гидротермальный контур для получения начального тепла размещают в водной среде (пруд, озеро и другое). Даже в сильные морозы подо льдом вода имеет положительную температуру, достаточную для её преобразования в требуемую для отопления.

В южных районах можно применить способ аэротермального (то есть воздушного) отбора тепла для преобразования его в отопительное. Но при −15 градусах такой способ практически не работает, поэтому он актуален лишь в тёплых районах.

Для получения энергии сооружают солнечные батареи и коллекторы. Коллекторы сами являются отопителями, а солнечные батареи служат для преобразования солнечного тепла в электричество с дальнейшим аккумулированием его. В холодное время аккумулированное электричество может применяться в работе котла, насосов, защиты. Но полностью заменить источники тепла они не в состоянии

Читайте так же:

Какую печку выбрать

Каждый тип печей-котлов уместен при решении определённых задач.

При отоплении подсобных помещений или теплиц городить многотонную махину из кирпича нет необходимости. Большинство потребителей в этом случае выбирает простейший котёл.

Фото 1. Процесс постройки отопительной печи с котлом. В топливник монтируется теплообменник, изготовленный из труб.

Если в доме уже есть исправная кирпичная печь-голландка, в её топливник можно вставить теплообменник, сваренный из труб или листов металла. Для этого придётся достать дверцу, расширить зев топливной камеры, вставить теплообменник и собрать все на место.

При возведении новой печи оптимальной считается схема котла Кузнецова. Высокий КПД отопления достигается за счёт установки теплообменника в горячем колпаке, где температура выше. Дрова в топливнике печи сгорают в оптимальном режиме, и горячие газы нагревают колпак печки с теплообменником. Температура повышается постепенно и держится без дополнительных протопок длительное время.

Схемы газового отопления дома

Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).

Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества

Это важно в тех регионах, в которых свет отключают часто

Схема ситемы с естественной циркуляцией

Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.

Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.

Способ разводки

Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель  поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.

Схема однотрубной системы газового отопления частного дома

Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.

Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.

В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).

Пример двухтрубной схемы

В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.

Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

Лучевая схема разводки отопления

Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

Про теплообменник

При сооружении печи из кирпича с котлом водяного отопления своими руками следует учитывать множество факторов и рассчитывать проект в комплексе. Любой вид материалов и конструкций имеют свои достоинства и недостатки.

Смонтировать регистр с водой в печь можно несколькими способами:

• Внутри очага;
• В дымоходе;
• В теле печи, рядом с очагом.

В зависимости от места расположения, выбирают материал для теплообменника и его форму:

• Медные – эффективные, благодаря высокой теплопроводности металла, но из-за низкой температуры плавления меди, необходимо постоянная циркуляция воды в системе;
• Стальные – для котлов применяются жаропрочную сталь с толщиной стенки 4-5 мм. Для долгой службы стальных конструкций воду из них сливать не рекомендуется.
• Нержавеющая сталь – дорогой, но наиболее подходящий материал для котла. К недостаткам можно отнести только трудоемкость изготовления.

При выборе вида материала и места установки теплообменника стоит помнить, что расположив водяной контур в очаге, в летнее время вся система будет нагреваться, чтобы этого избежать придется выводить отдельные батареи для снятия лишнего тепла.

При установке теплообменника в дымоходе, в конструкцию печи вносят дополнительные заслонки, которые не нагревают котел во время летней эксплуатации печи. При этом следует учитывать, что теплообменник должен быть большего объема, чем при встраивании его в очаг. Кроме этого, котел не должен снижать пропускную способность дымовых каналов.

Расчет мощности и размеров

Для нормального обогрева помещения необходимо правильно рассчитать площадь регистра и его мощность. Для кирпичной печи достаточно приблизительного расчета, точный сделать невозможно, из-за множества факторов и переменных.

Из практики известно, что для отопления 10 м 2 помещения требуется 1-1,5 кВт энергии. С одного квадратного метра теплообменника можно получить 5-10 кВт. Чтобы определить мощность регистра более точно, необходимо учесть:

• Месторасположения змеевика в печи;
• Вид топлива – дрова, уголь. При сжигании, дрова дают меньше тепловой энергии.
• Примерную температуру в очаге и месте расположения теплообменника;
• Среднюю температуру воды во всем контуре;
• Коэффициент теплоотдачи материала, из которого сделан змеевик.

По мере сгорания топлива, мощность теплообменника будет снижаться, поэтому рассчитанную площадь змеевика лучше увеличить на 10-15%.

Отопление русской печью по схеме Ленинградка

Система является самой экономичной среди подобных. Схема представляет собой простой однотрубный проект, приемлемый для одноэтажного дома. Центром становится печь, которая генерирует энергию топлива в тепловую.

Вода получает температуру из котла, а затем посредством трубной разводки носитель распределяется по всему дому. Простота заключается в последовательном соединении всех элементов, участвующих в отоплении – печь, водяной бак, радиаторы. Экономичность выражается в небольшой протяжённости труб. Однако есть и недостатки:

1. Небольшое давление внутри системы, делает печное отопление с водяным контуром схема Ленинградка не слишком продуктивным. Потребуется включение в составляющие циркуляционного насоса, что, естественно, повлечёт за собой траты на электроэнергию.
2. Нет возможности установить разводку для полотенцесушителей или тёплого пола.
3. Теплоотдача неравномерна – последний радиатор получает гораздо меньше температуры в носителе. Он успевает остывать, пока дойдёт до крайней точки.

Перед тем, как монтировать систему по этому принципу самостоятельно, имеет смысл узнать о тонкостях у профессионала – такая схема подойдёт небольшим дачам или гаражам, где наличие эстетической составляющей неважно. Если владельцы согласны на конструкцию отопления по этой схеме, то сделать её просто

Как – ответ выше.

Устои и традиции частного дома сильны. Это касается и отопления. Русская печь с котлом водяного отопления, порядовка которой сложена правильно, сохранит стиль дома и при этом сделает комфортным проживание в каждой комнате

Важно только выбрать вариант устройства, соблюдать условия кладки и вести процесс горения правильно.

Валентина Кирилловых

Автор публикаций на 1Drevo.ru с темами: Столы и скамейки | Гостевой дом-баня | Заказ сруба | Солнечный коллектор | Клееный брус | Отделка дома вагонкой | Конопатка оцилиндровки | Срубы из бруса | Щитовой дом | Бревенчатый сруб | Клеёный брус и др.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.

Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект

Закрытая система

Принцип работы такой:

• Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
• В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
• Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Двухтрубная система

Особенности конструкции:

1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.

Отрицательные стороны конструкций

Для самостоятельной сборки печи нужны опыт кладки и набор профессиональных инструментов. Кроме того, следует разобраться с монтажом системы отопления.

Другие недостатки агрегатов:

1. Пожароопасность. Поскольку у печи открытый очаг огня, нужно предусмотреть меры безопасности для исключения возгорания легковоспламеняемых предметов.
2. Монолитность. Конструкция занимает много места, поэтому ее расположение стоит продумать еще на этапе проектирования объекта.
3. Неравномерное распределение тепла. Возле печи всегда намного теплее, чем в других комнатах.
4. Медленная остановка нагрева. При использовании моделей с закрытым контуром и насосом для циркуляции вода может закипеть в случае отключения электричества. Для исключения таких проблем лучше выбирать устройства с комбинированной циркуляцией теплоносителя.
5. Необходимость сливать жидкость при редком использовании печи. Если не делать этого, она будет замерзать, разрушая важные элементы сооружения.
6. Вероятность отравления угарным газом. Для минимизации возможного вреда нужно правильно сформировать дымоходные каналы.

Изготовление теплообменника для печного котла своими руками

Простой способ

Допустим, имеется готовая кирпичная печь (отопительная, отопительно-варочная или обычный камин).

От нас требуется сделать разводку по дому и затратить при этом минимум средств. Легче всего в процессе встраивания котла в кирпичную печь сделать и разместить в топке обычный змеевик. Как правило, печь с теплообменником более эффективна и экономична. Стоит отметить, что можно использовать любую форму теплообменника.

Стоит учитывать такие три нюанса:

1. Предельную разницу высот на входе и выходе.
2. Максимальную площадь поверхности.
3. Теплообменник не должен мешать процессу горения и подаче топлива.

Желательно, чтобы теплообменник был сделан из жаропрочной нержавеющей стали. Хотя такой материал обойдется вам значительно дороже в сравнении со сталью, которая со временем поддается ржавлению, одно он прослужит намного дольше.

Более сложный и эффективный способ

В тех случаях, когда печь только возводится, можно добиться того, чтобы водяной котел в кирпичной печи работал максимально эффективно.

Чтобы этого добиться, потребуется выполнить такие условия:

• Продукты горения должны выходить из дымоотводящей трубы с предельно возможной температурой. Коэффициент полезного действия такой печи будет тем выше, чем больший объем тепла будет отдан внутри печи.
• Идеально, если теплообменник будет установлен за пределами топливника. Такой подход объясняется тем, что пламя, являясь летучим веществом, легко отдает свое тепло и охлаждается, в результате чего мы имеем частичное сжигание топлива, КПД печи ухудшается. Хотя, казалось бы, в топке присутствует самая высокая температура.
• Схема должна быть таковой, чтобы вода в теплообменнике перемещалась навстречу тепловому потоку. Иными словами, охлажденный теплоноситель должен встречаться с самыми холодными печными газами, а разогретый – с газами, имеющими более высокую температуру.

Таким образом, получится удерживать большую постоянную температуру между двумя участками, и можно будет добиться более эффективного отопления. Помимо всего прочего, на теплообменнике будет скапливаться намного меньше конденсата, который провоцирует ржавление обычной стали.

Данный способ обустройства печки с котлом водяного отопления очень прост – он подразумевает установку колпакового дымохода с размещенным внутри теплообменником, способным удерживать большое количество теплоносителя. Лучше всего в качестве теплообменника в данном случае использовать регистр, сваренный воедино из нескольких труб большого сечения.

Устанавливая котел в печку своими руками по такой схеме, получим следующие результаты:

1. Печные газы будут дольше оставаться в колпаке – самые горячие будут скапливаться в его верхней части, а их выход за пределы колпака будет происходить после того, как продукты горения остынут и опустятся вниз.
2. Отсутствуют какие-либо препятствия для горения в топливнике. Сгорание топлива будет происходить максимально эффективно.
3. Естественное движение потоков в находящемся в колпаке теплообменнике осуществляется снизу вверх. Самые холодные отработанные газы контактируют с теплоносителем, только что попавшим в теплообменник.

Если все условия по соединению котла для кирпичной печи с водяным отоплением будут полностью соблюдены, готовая отопительная система, созданная своими руками, получится максимально эффективной. Однако какой вариант теплообменника лучше всего подойдет именно для вас, решать только вам.

Советы и рекомендации

Рекомендуется периодически прочищать дымоход от скопления сажи. Чтобы конденсат спокойно перетекал по обратной линии, следует собирать печь как можно ниже, желательно в подвале.

Нельзя игнорировать монтаж клапанов, чтобы не допустить аварийной ситуации.

На стадии составления схем, расчетов количества материалов, обратитесь за консультацией к профессионалам. Наймите опытного сварщика, чтобы все швы были цельными, прочными.

Не стоит оставлять заслонку открытой: дом будет выхолаживаться.

Пример собственноручного изготовления теплообменника рассматривается в нижеследующем видео:

Лучшие печи-камины длительного горения с водяным контуром

MBS Thermo Vesta plus

Предназначается для теплоснабжения помещений оборудованных водяными системами обогрева. Печь можно подключить к системе в тандеме с твердотопливным котлом или в самостоятельном режиме.

Максимально возможная температура воды внутри теплообменника — 90°C.

Печь производится из чугуна и стали высокого качества. Наружное эмалевое покрытие отличается особым эстетизмом и долго сохраняет привлекательный вид.

Имеется сплошная варочная поверхность из чугуна.

Быстрый прогрев помещения обеспечивается конвекцией. Ящик для золы можно выдвигать непосредственно во время растопки, что упрощает уход.

Характеристики:

• мощность: 11 кВт;
• КПД — 83%;
• варочная плита — есть;
• расположение: пристенное;
• площадь обогрева — до 110м2;
• дымоход: 150мм, ;
• материал: сталь, чугун, керамические изразцы, шамот;
• тип стекла: прямое;
• габариты: 90*46*44см;
• вес: 91,5кг.

Достоинства:

• дизайн;
• качество сборки;
• высокая эффективность и длительное сохранение тепла.

Недостатки:

внутрення поверхность топки может потребовать замены уже через пару лет использования.

MBS VULKAN

Дровяная печь-камин может обогреть большие помещения, имея при этом компактные габариты. Прекрасно подойдет для использования в дачном доме за городом.

Поможет организовать автономное отопление или дополнить существующее.

Топка объемная, при этом топливо расходуется в режиме экономии.

С печью MBS Вулкан Термо жилище станет не только неповторимым по атмосфере, но и более уютным. Есть режимы интенсивного прогрева или тления.

Характеристики:

• мощность: 24 кВт;
• КПД — 83%;
• варочная плита — есть;
• расположение: пристенное;
• площадь обогрева — до 140м2;
• дымоход: 120мм, ;
• материал: сталь, чугун;
• тип стекла: прямое;
• габариты: 65*78*64,5см;
• вес: 151кг.

Достоинства:

• удобство растопки и ухода;
• высокая надежность;
• скорость прогрева помещения;
• экономия топлива.

Недостатки:

отсутствуют.

Romotop GRANADA

Печь отличается современным внешним оформлением, качеством изготовления и использует инновационный метод сжигания древесины.

Корпус выполнен из стали с облицовкой декоративной плиткой. Печи из стали быстрее прогревают воздух — уже спустя 15 минут после растопки.

В топочной камере установлен шамот, выдерживающий до 1300 градусов. Камера топки отделена от корпуса для снижения риска пожара и продления срока службы самой печи.

Характеристики:

• мощность: 13 кВт;
• расположение: пристенное;
• площадь обогрева — до 130м2;
• дымоход: 150мм, ;
• материал: сталь, керамика;
• тип стекла: прямое;
• габариты: 125*50*56см;
• вес: 254кг.

Достоинства:

• современное оформление;
• богатый выбор расцветок корпуса;
• эффективность нагрева.

Недостатки:

высокая стоимость.

МЕТА Печора Аква

Печора одина из самых эффективных печей-каминов, которая сможет эффективно отопить большой дом. Установка подключается к радиаторам отопления.

Прогревается печь за считанные минуты, а сам очаг камина изготавливается из негорючих материалов, основным является нержавеющая сталь. Если необходимо обогреть небольшое помещение, данная модель подойдёт и для этого.

Тогда ее можно не подключать к водяному контуру отопления, мощности воздушного обогрева будет достаточно. Нельзя подключать печь к радиаторам отопления если в батареях нет воды.

Характеристики:

• мощность: 9 кВт;
• расположение: пристенное;
• площадь обогрева — до 90м2;
• дымоход: 150мм, ;
• материал: сталь, керамика;
• тип стекла: прямое;
• габариты: 104*75*49см;
• вес:155кг.

Достоинства:

• не занимает много места;
• экономный расход дров;
• режим тления.

Недостатки:

быстро остывает.

EdilKamin Warm CS

Печь относится к новому поколению. В зависимости от площади помещения можно выбрать комплектацию Warm Base или Warm Scaldavivande.

Данная печь может не только обогревать жилище, но и обеспечивать горячее водоснабжение.

Дизайн в классическом деревенском стиле, но впишется и в современный интерьер. Торцы, фасад и основание — чугунные, очаг — из стали, облицовка из керамики.

Характеристики:

• мощность: 14 кВт;
• расположение: пристенное;
• площадь обогрева — до 140м2;
• дымоход: 150мм, ;
• материал: чугун, сталь, керамика;
• тип стекла: прямое;
• габариты: 108*56*51,5см;
• вес: 253кг.

Достоинства:

• эффективность;
• отопление и горячая вода;
• надежные комплектующие;
• идеальная сборка.

Недостатки:

высокая стоимость.

Теплотворная способность дров: сравнительная таблица разных пород

Теплотворная способность дров

Сам по себе процесс горения – это химическая реакция, которая подразумевает взаимодействие дерева и кислорода, в результате которых выделяют побочные продукты. Химический состав и особенности каждой породы древесины определяет количество отданного тепла.

В основе древесины лежат такие соединения как целлюлоза и лигнин. Вместе они образуют емкости в виде клеток, где скапливается воздух и вода. Кроме того, в составе древесины есть различные смолы, дубильные вещества и белки. Сравнительная таблица теплотворной способности различных пород дерева представлена ниже.
