Печные дверцы: разновидности, главное назначение, сборка своими руками

Виды в зависимости от конструкции печки

В герметичной дверце по периметру проложен жаропрочный шнур

Если нужна дверца для печи, следует обратить внимание на ее конструкцию. Они могут быть негерметичными, уплотненными или герметичными

Дверки обыкновенные

Это обычная классическая модель с поворотной ручкой, закрепляющей дверку от открывания. Устанавливается в простых печках из кирпича в старых деревенских домах. Не является герметичной. Такая конструкция может иметь механизм, плотно прижимающий ее к очагу.

Дверки герметичные

Печные дверцы со стеклом могут быть герметичными. Для уплотнения зазора по периметру укладывают изолирующий шнур из термостойкого материала. Плотно закрытая дверка способствует сильному горению, большой скорости сгорания топлива и быстрому нагреву помещения. Герметичные дверки исключают проникновение продуктов горения в окружающее помещение и загрязнение воздуха.

Конструктивные особенности

Обогрев помещения от дровяной печи осуществляется путем нагревания кирпичной кладки печи во время топки

Интервал горения дров небольшой, поэтому важно максимально эффективно использовать образующуюся тепловую энергию

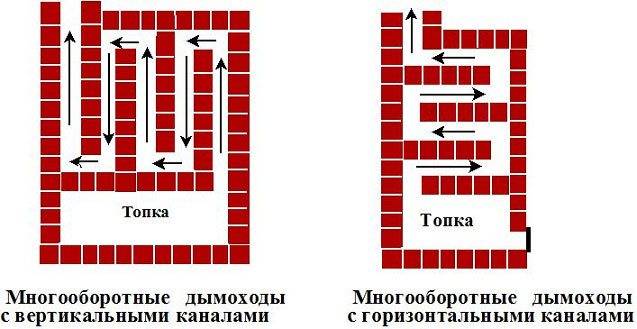

Горизонтальные колодцы дымохода кирпичной печи усиливают теплоотдачу продуктов горения. Если вертикальный дымоотвод минимально контактирует с газами и дымом, то горизонтальные участки замедляют их вывод, заставляя контактировать с большой площадью. Чем сильнее тяга дымоотводящего канала, тем интенсивнее сгорает топливо. Чем медленнее проходит по трубе дым, тем больше тепла остается в помещении.

Конструкция горизонтального дымохода представляет собой вертикальную змейку. Каждый ее поворот называют оборотом, а сам дымоотвод – многооборотным. Прохождение дыма по такому змеевику должно быть максимально свободным, чтобы не возник эффект засасывания дыма обратно в помещение.

Конструктивные особенности горизонтального дымохода:

каналы на всем протяжении строят одного размера;
горизонтальные участки имеют длину до 1 м;
общая протяженность горизонтальных каналов не должна превышать 3 метров;
горизонтальные участки имеют небольшой угол подъема по направлению вывода дыма;
на поворотах углы делают закругленными, чтобы не провоцировать образование газовых вихрей;
внутренние стенки должны быть гладкими, не допускается наличия выступов и неровностей.

Следует понимать, что строительство эффективного и безопасного дымоотвода лучше доверить профессионалам. Чтобы устроить горизонтальный дымоход, потребуется грамотный инженерный проект, который учтет особенности внутренней конструкции и правильный внешний вывод дымохода. Здесь учитывается высота трубы, расположение относительно конька крыши и даже рядом стоящие высокие здания или деревья.

Горизонтаьный дымоход начало

Отопительно-варочная печь своими руками с порядовкой.

Как установить дверцу топки кирпичной печи

Стандартные топочные дверки представляют собой увеличенные чугунные дверки со сплошным полотном подвижной части. На рынке сегодня встречаются несколько вариантов чугунного литья – в виде отдельных элементов, в виде общего корпуса фасада с топочной дверкой и люком поддувала, в виде топок на шарнирах по типу дверок паровозной топки. Кроме чугунного литья часто применяются дверки из жаростойкого стекла и из нержавеющей стали.

Для установки в печи дверки выбираются по типу топлива, которое в основном будет использоваться:

Для угля всех марок и торфобрикета применяются дверки из чугунного литья;
Для дровяных топок и топок-каминов могут использоваться как чугунное литье так и закаленное жаростойкое стекло;
И дровяных топок с использованием в качестве топлива пеллет допускается установка изделий из нержавеющей стали.

В процессе кладки кирпича необходимо в обязательном порядке выполнить две операции – первая, сделать обвязку корпуса дверки и кирпичной кладки, и вторая, установить тепловой экран из негорючего материала с низким коэффициентом расширения.

Установка топочной дверцы кирпичной печи без обвязки корпуса и кладки буквально через 2-3 недели постоянной эксплуатации потребует проведения ремонтных работ всей конструкции. Под действием веса металла, при систематическом использовании для подбрасывания поленьев в топку и значительных температурных колебаниях дверка вместе с корпусом просто вывалится из печи.

Тепловой экран необходим для того, чтобы обеспечить возможность компенсировать линейное расширение материала при нагреве кирпича и чугуна. Дело в том, что эти материалы имеют разный коэффициент теплового расширения, поэтому незакрепленная в корпусе печи конструкция без теплового экрана просто начнет разрушать кирпичную кладку, что также потребует проведение затратных ремонтных работ.

Отсюда вытекает вывод – установка топочной дверцы кирпичной печи обязательно должна выполняться с закреплением ее в кирпичной кладке и с установкой теплового экрана.

Основные требования

Чугунная дверца выдерживает температуру до 8000 градусов

Основное назначение печной дверки – обеспечение пожарной безопасности жилища. Она препятствует выходу пламени и искр, выпадению углей за пределы очага, защищает помещение от дыма, ускоряет процесс розжига и сгорания топлива. Материал дверки выбирают в зависимости от используемого печного топлива.

Стекло должно быть не менее 4 мм, оно выдерживает температуру до 6000С. Используется для печей и каминов, отапливаемых дровами. В таком случае используют и металлические дверцы. При горении в топке угля, кокса или смешанного топлива обязательно устанавливают чугунные дверцы, для них допустима температура до 8000С.

Выбор стекла

Прежде чем приступить к монтажу или изготовлению дверцы для печи со стеклом, необходимо ознакомиться с требованиями, которым она должна соответствовать. Сразу стоит сказать, что процесс производства и исходные материалы для этой детали будут зависеть от того, как планируется использовать камин или печь. Если, к примеру, объект будет применяться, как средство отопления, то необходимо минимум двухслойный, а лучше трехслойный материал. Не считая этого требования, есть еще несколько, которым должны соответствовать топочные дверцы со стеклами для печи, камина:

Во-первых, высокая устойчивость к повышенным температурам.
Во-вторых, срок службы. Чаще всего этот параметр определяется в часах. То есть указывается время, которое стекло сможет выдержать при температурной нагрузке.
В-третьих, необходимо озаботиться общей прочностью дверцы со стеклом. Чаще всего этот параметр указывается в миллиметрах и составляет до 3 мм.
В-четвертых, эффект изоляции шума. Конечно, какое-то время шум и гудение печи или камина будут радовать, но со временем человек привыкнет и постоянный шум начнет сильно мешать, поэтому обеспечение шумоизоляции также важный параметр для дверцы.

Материалы

марки Ш8 идеально точных стандартных размеров – 250х124х65 мм выдерживает температуру до +1600 С.
Кирпичи Ш9(300х150х65) также иногда используются в печной кладке.
Красный печной (250х120х65) переносит температуру до +800 С. Но инструкция предупреждает: из-за менее точных форм швы здесь будут толще.
Соединяющая высокотемпературная мастика (до +1500 С) марки Гарант+.Печные форумы рекомендуют раствор: мастика + шамотная глина + шамотный порошок в равных пропорциях гарантирует хорошее склеивание.

Необходимый инструмент

Приспособление для резки материалов: электрическая дисковая пила, отрезной камень по бетону и просто болгарка. Но продаются и специальные станки для такой работы.

Электрическое точило для снятия фасок с кирпичей.
Уровень.
Шпатели.
Отвес.
Дрель.
Молоток.

Изготовление дверец

Эти работы не очень сложны, следовательно, их выполнить может и непрофессионал. Специфических навыков и знаний вам не потребуется. Производство происходит в таком порядке:

По нужным параметрам вырезается уголок, который раскладывается на абсолютно ровной поверхности. Потом его вставляют в форму.
Равномерность и правильность соединений проверяется при помощи угольника.
Стыки элементов фиксируются между собой сваркой.
Очищаются остатки сварки.
На металлический лист устанавливается рамка, а также делаются на листе отметки контура дверцы.
Если толщина металла составляет около 2 мм, то вам не нужно варить отдельную рамку. Теперь чертится ее размер — немного больше внутреннего. Лист будет лежать внахлест, таким образом, он сможет оградить комнату от попадания дыма.
Металлический элемент вырезается отрезным кругом и болгаркой.
Завесы привариваются к раме, после чего выставляется заранее подготовленный элемент. Затем проверяется точность размещения завесов, а также их дальнейшая прихватка к металлу.
Убирается наплыв сварки, после чего крепится ручка.

Теперь понятно, что своими руками сделать дверцу вполне возможно. Это изделие может изготовить любой. При этом эксплуатировать его можно очень долго.

Подводя итоги, можно отметить, что любой тип дверец хорош по-своему. Для каминов материалы подбираются в зависимости от условий их эксплуатации. Следовательно, эту задачу решает изготовитель камина.

Функции печной дверцы

Самой главной функцией ее является предотвращение попадания искр из печи на пол. Помимо этого, она помогает устранять сквозняки, которые возникают при открытом топливнике. Закрытую печь можно оставить без присмотра и отойти с полной уверенностью, что ни один уголек не выпадет наружу. Помимо этого, дверка служит для подавления задымления в доме.

Если она выполнена из жаропрочного стекла, то за счет прозрачности материала, можно наблюдать за горящим огнем

Что очень важно, запах гари при этом в дом не попадает. Если топка закрыта, то повышается эффективность от сгорания дров, что приводит к меньшему их расходованию

Благодаря современным технологиям, дверцы для печи могут изготавливаться с рамой, имеющей воздушное охлаждение, а также со специальной ненагревающейся фурнитурой. Помимо этого, на дверку для печи может быть установлена система обдува.

Оснащенные такими опциями дверки помогут обезопасить нахождение у печи даже маленьких детей. Если ручка съемная, то это поможет избежать случайного открывания топки ребенком и ожога.

Три способа разных способа вмонтировать дверцу

Мастера предпочитают встраивать печные элементы следующим образом: при помощи крепежных деталей из нержавейки, «на уголок» и тому подобное.

Первый способ. Монтируем топочную дверцу на проволоку

Главное в этом способе — выбрать такую проволоку, чтобы она не сгорела. Лучше всего для этой цели подходит нихромовая. Она жаропрочна и пластична, так что прослужит долго.

Проволока продевается в отверстия в раме дверцы.

Толщина проволоки подбирается в зависимости от толщины шва кладки. Толщина проволоки составляет не более 1/3 шва. Чтобы держаться в кладке прочно, располагаем проволоку под углом к открывающему усилию. Встроенная таким образом проволока не даст дверце шанса выпасть при открывании. Это и есть способ «на уголок».

Длина проволоки должна быть достаточно длинной — на 2 толщины кирпича. Если придется менять дверцу — это основной минус, так как много разбирать.

Второй способ. Монтаж дверцы на пластины из нержавейки

Пластины имеют отбортовку, которой цепляются за рамку дверцы. Крепятся пластины к кирпичам на шурупы. Крепление не должно быть тугим и жёстким, так как пластины подвержены сжатию и расширению при меняющейся температуре. Жестко закрепленные элементы могут разрушить кладку. Между пластиной и кирпичами проложите термоизолирующий материал. Хорошо подойдет кремнезёмное полотно.

Здесь же будет хорош и комбинированный способ крепления дверцы, то есть, если вы добавите сюда крепление на проволоку.

Третий способ. Крепление топочной дверки на болты или саморезы

Это самый быстрый и самый ненадежный способ крепления дверцы печи. Вы просто прикручиваете дверцу через заранее просверленные отверстия к кладке.

Общий совет для всех способов. Поскольку дверца расширяется при нагревании, то не следует её монтировать в кладку слишком плотно, иначе при высоких температурах она способна эту кладку разрушить.

Чем замазать щели монтируемой дверки? В плавильных цехах используют асбест. Температуры там очень высокие. Для древесных и угольных печей домашнего пользования этот материал не обязателен.

Мы рассмотрели три способа монтажа топочной дверцы печи: проволочный, при помощи стальных пластин и на болты или саморезы. Все способы имеют свои плюсы и минусы. Однако, самый надёжный — это комбинированный: на проволоку и стальные пластины.

Купить печное литьё в Находке вы можете в нашем магазине «Скобяная лавка» по адресу Угольная, 59. Здесь вы найдёте чугунную плиту для печи, дверцы для печей, духовки и иные изделия печного литья.

Среди современных дачников и владельцев загородных участков сегодня набирают популярность переносные или стационарные печки, устанавливаемые на улице. Их обычно размещают возле дома или в беседке. В летнее время такие конструкции становятся популярнее стационарных очагов, находящихся внутри дома. Однако в каждом из этих устройств имеется одна общая деталь — топочная дверца. Такой элемент существенно влияет на работу печки. От выбора топочной дверцы зависит эффективность эксплуатации очага.

Назначение

По назначению дверки для печи подразделяются на:

топочные;
поддувальные;
прочистные;
печные порталы.

Топочные дверцы обеспечивают доступ к топке. Через них происходит закладка твердого топлива (дров или угля). Они должны иметь некоторый уровень герметичности, чтобы регулировать подачу воздуха в топку. Топочные дверки могут иметь различную конструкцию. Именно они могут быть выполненными из стекла.

Топочная дверца

Поддувальные печи обеспечивают доступ воздуха в топку посредством колосниковой решетки. Они же предназначены для доступа в зольную камеру с целью уборки золы. Они также должны быть герметичны.

Через прочистные конструкции устанавливаются в местах поворотов печных каналов и позволяют из прочистить. Некоторые печи не имеют таких дверей. Вместо них печники оставляют закладной кирпич, который вынимается по мере необходимости.

Печной портал

Печные порталы – это конструкция, которая совмещает в себе топочную и поддувальную дверцы. Такие устройства украшают переднюю часть печи и снимают с нее часть тепловой нагрузки. Печи, снабженные порталами, легче ремонтировать и чистить. Эти дверцы также могут быть изготовлены со стеклянными вставками.

Самостоятельное устройство печи

Традиционные дровяные печи из кирпича для дома имеют прочный корпус – это гнутый кожух и основание.

Кожух можно сделать и не гнутый: из 3 пластин и уголков. Сталь режем болгаркой, делаем отверстие 95х135 мм под прочистную дверь. Кожух заклепками соединяем с основанием.
Для основания свариваем стальные уголки. Сверху приклепаем стальной лист 2 мм. Основание покрываем высокотемпературной краской.
Основание с кожухом ставим на строительный кирпич, связанный мастикой.
Шаблон 623х501 мм из реек и ДСП для подгонки кирпичей улучшит кладку. Допустим зазор 1 мм.
Загустевшую мастику разводим водой. На наружных гранях камней снимем фаску в 2 мм, а на изгибах – до 10 мм.
Мастику наносим шпателем на обе поверхности. Затем придавим киянкой и снимем излишки раствора.
Горизонтальность и вертикальность кладки покажет уровень.

Порядовки

Рассмотрим , сделанной своими руками.

1 ряд. На дно для расширения дымохода установим кирпичи Ш6.
2 ряд. Для уголка прочистной дверки в кирпиче делаем паз в 20 мм.
3 ряд. Вырезаем паз 40х30 мм.
4 ряд. В искусственном камне делаем паз для колосника.
5 ряд. Под топочной дверкой в кирпичике прорезаем паз для угольника глубиной 15 мм.
В 6,7,8,9 рядах заднюю стенку делаем облегченным материалом Ш8 — ШЛ1,3. Это уменьшит нагрев стенки.
Топочную дверку ставим по указанному выше плану. Но если между корпусом и стеклом поставим полоски паранита, стекло не будет закапчиваться.А цена затрат – минимальная.
10 ряд. Перекроем дверки двумя склеенными кирпичами Ш8. Саму же дверку обернем базальтовым картоном, а затем вставим в порядовки.
13 ряд. Примерим, просто выложив их сначала на порядовку 12 – на них ляжет варочная плита. Герметизацию ей также даст базальтовый картон, а кирпич окантуем уголком.
14 ряд. Для задвижек прорежем пазы, а в наружных элементах — пазы для движка.
18 ряд. Создаем отверстие и вставим ее первую часть — старт сэндвич, а позже – и всю печную трубу, которую можно укутать минеральной ватой. Кожух надо прикрепить к кирпичу саморезами 16 мм.

Процесс работы

Установка качественной топочной дверки. К данному процессу нужно отнестись со всей ответственностью и серьезностью. Она больше всех подвергается действию теплового и температурного расширения. Поэтому установить ее следует так, чтобы пространство в печке максимально плотно перекрывалось и осуществлялось надежное крепление дверцы в каменной кладке. Такая дверка печи крепится кляммерами, которые изготавливаются из стали.

Кляммеры производят из стали. Все ушки должны выглядывать за рамку двери на 10-12 см, и крепятся они специальными заклепками. Нижнюю часть двери можно закрепить с помощью проволоки длиной около 60 см. Перед началом установки дверки нужно обернуть рамку асбестом. Материал можно использовать в виде шнура, крошки или листов, смачивая водой перед использованием.

В точном месте установки дверцы необходимо нанести слой глиняного состава на кладку. При использовании проволоки, концы прячут в швы. Обязательно уровнем выверяется горизонталь установки и фиксируется с помощью деревянной рейки. Один конец этой рейки кладется на рамку двери, а второй на три кирпича кладки, сверху на нее кладется кирпич. Далее на раствор выкладываются кирпичи, постепенно закладывая дверку в массиве печки. Каждый ряд начинается от дверки.

Разновидности колосниковых решеток

Колосниковые решетки по разным критериям подразделяют на несколько разновидностей.

Так, их можно разделить на монолитные и наборные.

— Монолитные модели решеток более распространены, монтировать их гораздо проще — они сразу укладываются в подготовленное для них гнездо требуемых габаритов. Широкий ассортимент форм и размеров представленных в продаже решёток чаще всего позволяет обойтись именно таким вариантом.

Варианты монолитной и сборной колосниковой решетки

— Сборные колосники составляются в единую конструкцию непосредственно на посадочном месте. Это могут быть модули с двумя ÷ тремя перемычками.

Сборная колосниковая решетка удобна в тех случаях, когда дно топочной камеры имеет сложную геометрическую форму, то есть в одном месте она должна быть уже, а в другом шире.

Сюда же можно отнести так называемую балочную колосниковую решетку — это тоже наборный вариант, состоящий из отдельных перекладин-балок. Элементы балочной решетки должны свободно проходить и извлекаться из топочной камеры через открытую дверцу. Собственно, если разобраться, то именно такая отдельная балка и называется колосником.

Цены на колосники для печи

колосники для печи

Вот из таких отдельных деталей (колосников) формируется сборная балочная колосниковая решетка

На практике монолитные колосники при необходимости могут быть скомбинированы с наборными элементами, в случае той же нестандартной формы топочной камеры.

Плитная решетка имеет плоскую форму (чаще – прямоугольную, хотя встречаются и круглые колосники). Этот вариант изделий подходит для большинства отопительных твердотопливных приборов — печей, котлов, каминов. Плитный колосник выбирается в соответствии с проектом печи, в котором указаны параметры посадочного места.

Корзинная колосниковая решетка «Riva Grate»

Колосниковая решётка корзинного типа. Этот тип решеток широко использовался ранее в каминах с открытыми очагами. Он удобен тем, что закладываемые дрова находятся не на поверхности колосника, а как бы внутри него, без риска выпадения наружу через отрытый очаг. Но в то же время доступ воздуха к топливу полностью сохраняется.

В наше время корзинные решетки используются в каминах уже не столь часто, так как многие владельцы домов предпочитают в основном закрытые топочные камеры с панорамными стеклянными дверцами. Тем не менее, и такие колосниковые решетки представлены в продаже. Кроме того, мастера-кузнецы охотно принимают заказы на их изготовление по индивидуальным проектам. И тогда корзинный колосник становится еще и декоративной деталью камина.

Корзинный колосник для камина, изготовленный мастером по индивидуальному заказу

Подвижная колосниковая решетка обычно предназначается для печей длительного горения. Конструкция может состоять из рамы и установленной в ней на оси самой решетки. Другой вариант – решетки с горизонтальным перемещением. Изменение положения колосника помогает его самоочистке – способствует разрыхлению шлака или залежей золы и удалению их в камеру зольника. В некоторых случаях подвижные решетки дают еще и изменение геометрии каналов для поступающего воздуха, что используется для управления режимами работы печи.

Один из вариантов конструкции подвижной колосниковой решетки Существуют модели с поворотом секций на 180 градусов. Однако эта конструкция должна быть заложена в проекте печи, так как для такого перемещения решетки требуется обустраивать специальные выемки в кирпичной стенке. Поэтому эти модели имеют ограничения в применении и стоят достаточно дорого.

Отдельно стоит выделить охлаждаемый тип колосниковой решетки, которую обычно монтируют в водогрейные котлы или печи с контуром водяного отопления. По-другому их называют «КРОК» — «колосниковая решетка охлаждаемой конструкции». Изготавливается этот вариант изделий из монолитных жаростойких труб, в которых циркулирует теплоноситель, охлаждая их поверхности. Таким образом, в топке поддерживается температура, обеспечивающая безопасность работы агрегата, а система отопления получает дополнительный тепловой потенциал.

Схема колосниковой решетки типа КРОК Чаще всего производства таких колосниковых конструкций используются прямоугольные или квадратные в сечении трубы, расположенные параллельно, с шагом в 15÷20 мм. В межтрубное пространство, на расстоянии 20÷30 мм относительно друг друга, вварены отрезки стальных прутов, которые являются компенсаторами жесткости решетки. С одной стороны трубы решетки соединены с коллектором, подающий охлажденный теплоноситель из трубы «обратки» отопительного контура а с другого в выходящий, по которому вода дальше поступает в основной теплообменник котла.

Группы дверец в процессе кладки

Топочная дверца

В конструкции печки присутствуют дверцы различного назначения. Каждому элементу отведена своя роль. Разделяют следующие дверки:

топочные;
вьюшечные;
поддувальные;
прочистные.

Топочные

Предназначены для закладки топлива. Топочная дверка выполняет следующие функции:

защита окружающего помещения от огня;
передача тепла от горящего в топке материала в комнату;
предотвращение вылета искр;
обеспечивает горение кислородом.

Материал выбирают, основываясь на его практичности или желания украсить интерьер комнаты. Последнее веяние моды – печная дверца со стеклом.

Поддувальная

Устанавливается на зольную камеру, через нее очищают печь от золы, которая просыпается в нижнее отделение. Поддувальная дверка обеспечивает процесс воздухом. Открывая или прикрывая ее, регулируют поток и скорость сгорания топлива.

Поддувальные дверки изготавливают из чугуна или стали, реже стеклянные. Они могут быть простой конструкции, а могут выполняться из чугуна с рельефной отделкой или орнаментом. Их выполняют в одном стиле с топочными.

Прочистные

Закрывают отверстие в стенке дымохода и служат для его прочистки от сажи и копоти. Это необходимый элемент в конструкции печки, обеспечивающий ее правильную работу. Некоторые строители игнорируют их установку, но опытный печник никогда не обходится без прочистных отверстий. Их наличие упрощает обслуживание печки и ее бездымную эксплуатацию.

Вьюшечные

Чтобы горячий воздух после сгорания топлива не выходил из печки, на дымоходе устанавливают задвижку. Она представляет собой рамку с пазами, по которым передвигается пластина, перекрывающая дымоотводящий канал. Задвижку располагают в кирпичной кладке трубы.

Прочистная

Поддувальная Вьюшечная

Печные дверцы со стеклом

Стеклянные дверцы для камина или печки бывают следующих типов:

круговые;
сегментарные;
плоские (толщина в одно стекло).

Дверцы для печей и каминов, где основным или второстепенным материалом выступает стекло, особенно широко распространены.

Это обусловлено рядом качеств:

огнестойкостью;
безопасностью;
лёгкостью;
эстетичностью.

Плюсы и минусы

Панорамное стекло хорошего качества позволяет видеть, что происходит внутри топки и при этом не раскаляется. Такая дверца абсолютно безопасна. Створа огнеупорная. В отличие от той же нержавейки, панорамное стекло не деформируется от высоких температур. Многим домовладельцам чугунные или железные элементы в интерьере кажутся грубыми. Этого нельзя сказать о панорамном стекле, которое гармонирует с любой отделкой.

Конечно, у такой дверцы есть и минусы. Первый из них — хрупкость. Если нечаянно задеть кочергой дверцу из нержавеющей стали, это никак на ней не отразится, а вот стекло рассыплется. Кроме того, после каждой растопки требуется чистка от копоти, иначе стекло быстро перестаёт быть эстетичным и прозрачным, приобретает неряшливый вид.

Фото 1. Очиститель «HG» для термостойкого стекла, 500 мл, подойдет для удаления копоти и сажи со стеклянной дверцы.

Жаропрочное стекло капризно, для его очистки не годятся моющие средства с абразивным составом, так как это легко повредит полированную поверхность экрана.

Технические характеристики

Существует множество видов печей, отличающихся размерами, типом используемого топлива и другими характеристиками. Потому и колосники для них будут тоже разными. Что касается материала самой печи, то он на выбор непосредственно не влияет. Решётки ставятся и в кирпичные, и в стальные, и в чугунные устройства.

Вид конструкции

Решётки бывают:

монолитные;
наборные;
охлаждаемые.

Монолитные — это цельные конструкции. Размеры подбираются в зависимости от глубины и ширины топочной камеры.

Выпускаются подходящие для всех стандартных размеров топок. Этот вариант наиболее прост в установке.

Наборный вариант составляется из отдельных элементов-прутьев. Он используется, если не подобрать стандартный, например, в печах не заводского производства.

Важно! Часто прутья имеют клиновидную форму. При установке их располагают более узкой частью вниз. Это увеличивает срок службы

Это увеличивает срок службы.

Охлаждаемые используются в системах с теплообменниками. Они сделаны из трубок, по которым проходит теплоноситель. Таким образом, сам колосник охлаждается, а общий КПД возрастает. Этот вариант чаще используется в твердотопливных котлах. Температура внутри камеры достигает 1000°С. Благодаря охлаждению материал выдерживает подобную тепловую нагрузку.

Форма

Колосники различаются по форме полотна. Разные типы используются в различных конструкциях. Выпускаются такие виды решеток:

плоские;
корзинные;
подвижные;
балочные.

Фото 1. Корзинный колосник, сделанный из чугуна. Подобный тип устройство обычно устанавливают в каминах.

Плоские (или плиточные) — самый распространённый вид. Они ставятся не только в печи, но и в котлы, работающие на твёрдом топливе, а также в камины. Имеют прямоугольную форму. Размеры стандартные, подбираются в зависимости от габаритов топливной камеры.

У корзинных загнутые кверху края, из-за чего вся конструкция формой напоминает корзину. Такие конструкции ставятся в печи открытого типа, предназначенные для приготовления пищи. Поскольку подобные печи в настоящее время встречаются редко, и детали к ним также не слишком распространены.

Подвижные колосники устанавливаются в печах длительного горения, где требуется регулировать приток воздуха. Конструкция предусматривает возможность изменения ширины зазоров. Имеют несколько секций и вал, благодаря которому происходит перемещение. Оси вращения могут быть горизонтальными или вертикальными. Дополнительное достоинство — большее удобство при чистке.

Балочные состоят из отдельных перекладин (балок), которые бывают одинарными и двойными. Они, как правило, используются в печах нестандартного размера.

Материал

Температура в печи достаточно высокая, что вынуждает мастеров изготавливать решетки из специальных металлов:

Наиболее прочной является чугунная решетка для печи.
Существуют также стальные детали, наиболее популярным из которых является жаропонижающая сталь. Такие колосники не поддаются окислению и коррозии при горении пламени, а также не деформируются. Данные приспособления могут иметь разные размеры и формы, изобилие которых обеспечивает возможность выбора решетки даже для нестандартной модели печки.

Размер

Габариты изделия зависят от двух параметров:

размеров топочной камеры печи;
вида используемого топлива.

В оборудовании, работающем на дровах, торфе и топливных брикетах, чаще всего используется ширина в 150-350 мм (с шагом в 50 мм).

Глубина, как правило, составляет 180 или 250 мм. Наибольшие возможные размеры стандартных моделей — 900х800 мм.

При сгорании угля образуется больше вредных веществ. Поэтому и размеры решётки должны быть больше, от 300-350 мм по обеим сторонам.

В любом случае по краям оставляют зазоры не менее 5 мм. Они служат для компенсации расширения при нагреве.

Внимание! При выборе размера учитывается и вес одной закладки топлива. Габариты, в особенности толщина, подбирается таким образом, чтобы выдержать эту нагрузку

Цельные и наборные

Для удобного использования можно выбрать различные конструкции колосниковый решеток:

Цельные. имеют вид монолитных решеток, их не раскладываются на меньшие составляющие. У большинства производителей размеры колосниковых решеток для печи стандартные, ориентированы на наиболее популярные модели печей. Выбор размеров цельных деталей достаточно велик. Отдать предпочтение определенному товару следует учитывая площадь топливной поверхности.
Наборные колосники. Они имеют разборную форму, собираются самостоятельно. Количество их составляющих зависит от нужной площади устройства. Это гарантирует их универсальность, ведь колосниковая решетка для печи может быть выполнена в любом размере, подходит для нестандартных печей.

Основные проблемы кирпичной печи

К наиболее распространенным проблемам, возникающим при пользовании кирпичной печью можно отнести следующие:

Уменьшение тяги. Это приводит к более медленному горению топлива и более медленному прогреву самой печи. При плохой тяге дым может поступать из топки в помещение через неплотности в топочной дверце. Это же происходит при усилении ветра на улице, когда ветер задувает дым в трубу. Эта проблема может стать причиной появления в помещении угарного газа – смертельно опасного для жизни вещества без цвета и запаха, скапливающегося в помещении.
Разрушение кладки в отдельных местах, появление трещин, через которые выходят продукты горения, а также теряется тепло, необходимое для прогрева печи.
Неравномерный прогрев разных участков печи.
Быстрое остывание печки после прекращения горения в топке. Печь не держит тепло и быстро остывает.
Расшатывание или выпадение деталей крепления топочной дверцы.

Любой из этих дефектов требует внимания и по возможности быстрого устранения. Как это сделать и что может стать причиной их появления, читайте ниже.

Устройство печи для дачи и ее особенности

Основными элементами любой кирпичной печи для дачи являются:

Фундамент. Для любой печи необходимо строить отдельное основание, не связанное с основным фундаментом дома.
Корпус печи. Состоит из топочной камеры и дымохода. Если схема печи предполагает дополнительные элементы, то могут входить варочная поверхность, духовой шкаф, водогрейный бак.
Топочная камера. Размеры топки зависят от площади помещения и необходимой мощности. Если печь планируется топить дровами, то высота топки должна быть не менее 40 см. Толщина топки должна быть не менее1/2 кирпича. Топка может выкладывать из шамотного (жаростойкого) кирпича либо приобретаться в уже готовом виде их чугуна.
Зольник (зольная камера). Этот элемент печи предназначен для сбора продуктов в процессе сгорания топлива. Также через зольник происходит забор кислорода, необходимо для процесса горения.
Зольник располагается ниже топочной камеры и всегда снабжен металлической дверцей, через которую происходит чистка. Между зольником и топочной камерой прокладывается колосниковая решетка. Стандартно зольная камера выполняется высотой в 3 кирпича.
Дымоход. Основной элемент печи, через который отводятся продукты сгорания топлива. Дымоход может быть выполнен из кирпича либо сложен из стальных труб. На функциональность и эффективность это никак не влияет. Дымоход выводится от печи либо напрямую через кровлю, либо через стену на улицу. При возведении дымохода нужно избегать множества ответвлений и горизонтальных участков, так как это негативно сказывается на тяге и может снизить эффективность обогрева помещения.

Виды и способы установки дверц для печек
