Пеллеты своими руками: собираем установку станок для пеллет

Вопрос-ответ

Нужно ли ухаживать за самодельным прессом?

В уходе нуждается любая техника, т. к. на участках наивысшей нагрузки происходит истирание деталей механизма. Отсутствие смазки замедляет работу, а плохо очищенные элементы конструкции могут выйти из строя раньше времени (особенно если это гибкие детали)

К тому же твердое топливо не должно содержать примесей, а потому важно очищать рабочий механизм.

Что добавляют в брикеты, чтобы они были более прочными?

Самодельные прессы (особенно механические) не всегда обеспечивают нужное качество продукции. Это нужно учитывать еще до начала изготовления станка. Пользователям следует знать о том, что при недостаточном давлении фракции не связываются друг с другом. Для этого используют синтетические добавки. Но чтобы сохранить экологичность изделий из опилок, можно брать только натуральные компоненты.

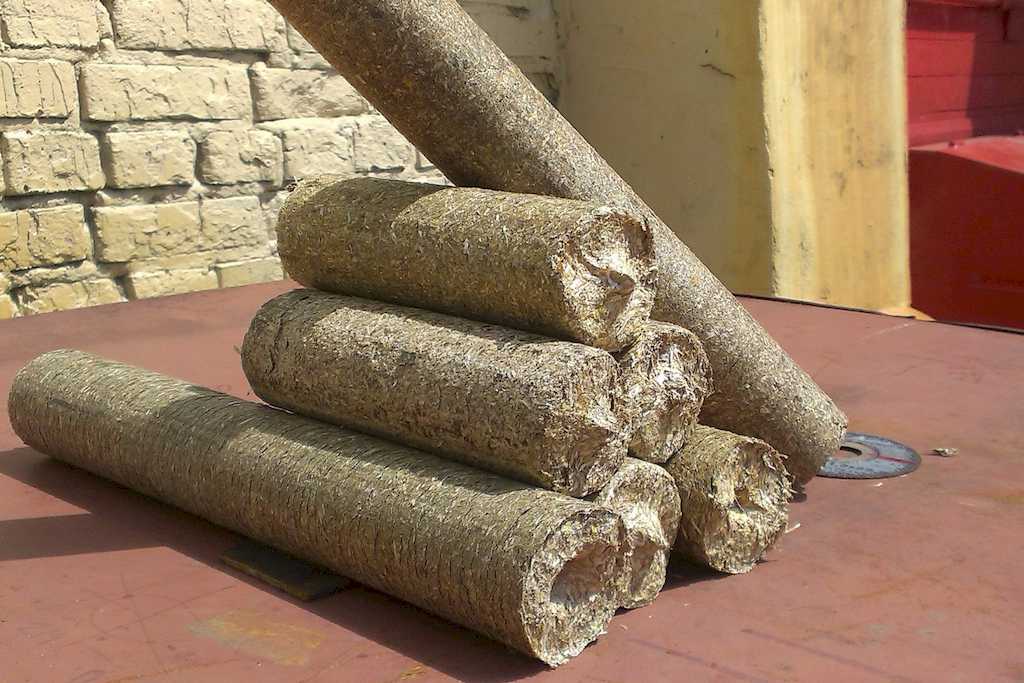

Брикеты из древесины

Сколько на выходе брикетов может дать самодельный пресс?

Количество твердотопливных изделий может отличаться – определяется в частном порядке, что зависит от конструкции пресс-формы, а также матрицы. Ключевой момент – площадь сечения загрузочной камеры, здесь содержится сырье, которое подвергается давлению.

Как пресс законсервировать в зимнее время?

Если конструкция полностью механическая, она не пострадает от воздействия низких температур. Укрывают от холода электротехнику. При наступлении зимы, чтобы законсервировать пресс, достаточно перенести его в более теплое помещение, например, отапливаемый гараж. Если нет такой возможности, прибор заносят домой. Крупногабаритную технику можно оставить в неотапливаемом гараже, но следует защитить пресс от холода теплыми одеялами. Электроприбор должен быть отключен от сети.

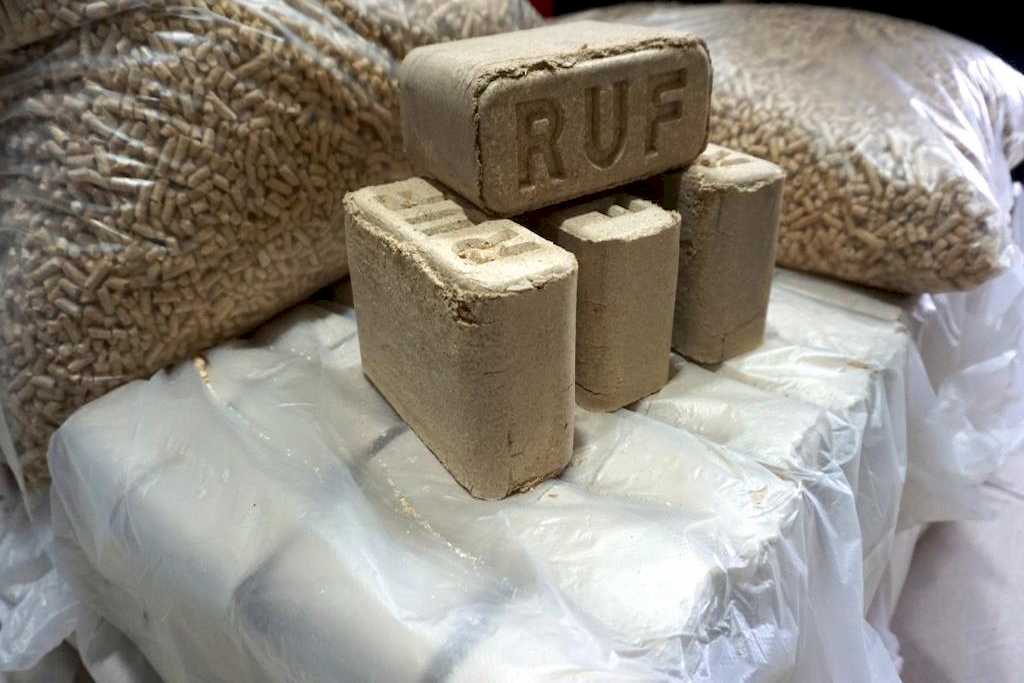

Топливные брикеты ruf и пеллеты

Твердотопливная продукция пользуется спросом, т. к. она экологичная, сравнительно недорогая, экономичная. Если есть средства на вложения в специальное оборудование, дело будет развиваться быстро. Когда же используется самостоятельно сделанный станок для прессования опилок, может быть снижено качество продукции, что повлияет на спрос. Кроме того, при оценке рентабельности нужно учесть затраты на транспорт и оплату сотрудников, которые будут изготавливать брикеты, водить грузовые машины и т. д.

Что такое топливные пеллеты

Прежде чем выяснять, как делают пеллеты в домашних условиях или в условиях производственного предприятия, следует разобраться с тем, что собой представляет такой вид твердого топлива. Пеллеты для отопления – это цилиндрические гранулы, спрессованные из горючего сырья, диаметр которых может составлять от 4 до 10 мм, а длина находится в интервале 15–50 мм.

Процесс выдавливания пеллет через матрицу цилиндрического пресса

Из чего делают пеллеты? Для производства топливных гранул может использоваться различное сырье природного происхождения. Так, наиболее распространенными видами сырья, из которого изготавливают топливные гранулы, являются:

• отходы производственной деятельности деревообрабатывающих предприятий – древесные опилки и мелкая стружка (пеллеты из опилок и древесной стружки считаются самым качественным видом топлива подобного типа);
• отходы лесозаготовки и первичной обработки древесины, к которым, в частности, относятся ветки, древесная кора, сухая листва и даже хвоя;
• отходы деятельности предприятий, занимающихся переработкой сельскохозяйственной продукции (в качестве сырья для производства пеллет в данном случае используют лузгу подсолнечника, а также пшеничную, рисовую или гречишную шелуху);
• торф (гранулирование или брикетирование позволяют сделать торф, добываемый в рассыпчатом состоянии, более удобным в качестве топливного материала; более того, торфяной брикет, если сравнивать его с торфом в виде рассыпчатой массы, отличается более высокой теплоотдачей);
• птичий помет, в больших количествах образующийся на птицеводческих комплексах и пригодный для топки;
• отдельные виды твердых бытовых отходов, которые при использовании специальных технологий переработки превращают в недорогие и достаточно энергоэффективные топливные брикеты.

В начале процесса древесные материалы дробятся на более мелкие фракции

Качественные характеристики топливных брикетов (в частности, степень тепловой отдачи) в значительной степени зависят от того, пеллеты из чего делают.

Гранулированное топливо может отгружаться насыпью для крупных котельных или поставляться в мешках различного объема

Пеллеты из опилок, стружек и другого природного сырья используются не только для растопки отопительных котлов в жилых домах и производственных строениях: с их помощью удобряют и мульчируют почву. Такие гранулы применяют также в качестве адсорбирующих элементов, хорошо впитывающих влагу.

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

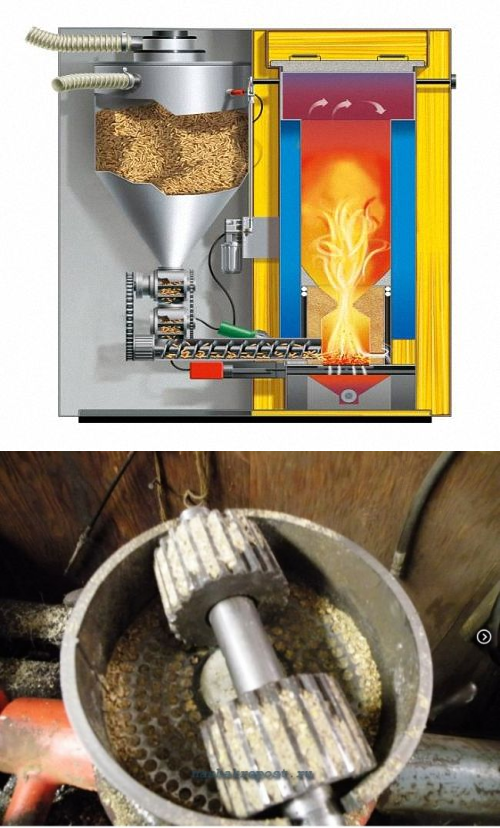

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

• Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
• Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Как изготовить гранулятор своими руками

Этот агрегат достаточно сложный для того, чтобы сделать его самостоятельно, да и затраты могут быть очень высокими. Как вариант можно модернизировать имеющийся, установив его на раму и сделав электропривод.

Получится ли у вас изготовить такие детали самостоятельно?

Если вы уверены в своих силах, то приступим к изготовлению гранулятора.

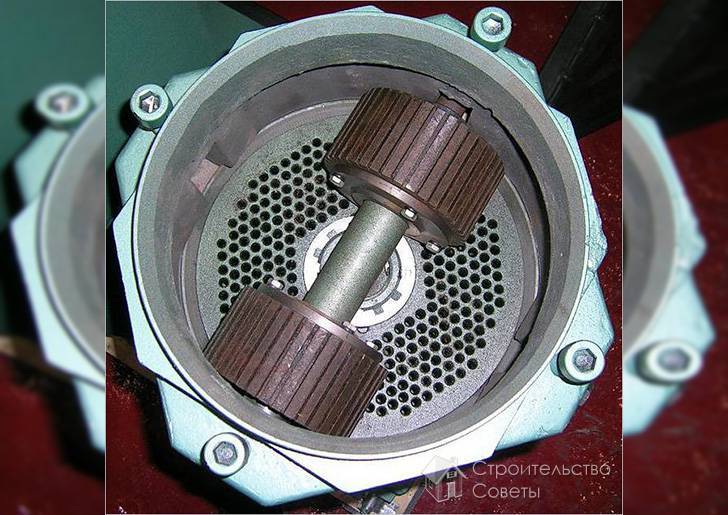

Цилиндрическая матрица – это барабан с перфорацией и размещенными в нем катками. Масса с их помощью уплотняется и вдавливается в прессовальные каналы, после формирования гранул и их выхода с противоположной стороны срезается ножами.

Плоская матрица произведена по той же технологии, но она имеет форму диска с перфорацией, куда таким же методом впрессовывается масса. Здесь каналы для прессования обладают цилиндрической формой, отверстия имеют размер 8–10 мм.

Чтобы не возиться с конструкцией данного оборудования, достаточно приобрести уже готовую матрицу и катки, продающиеся производителями грануляторов для комбикорма. Естественно, не исключен и способ собственноручного их изготовления из листа металла толщиной 20 мм и шестерен, расположенных на валу.

Для того чтобы оборудование работало, необходим двигатель с предельной силовой нагрузкой 15 кВт и редуктором. Матрица должна иметь частоту вращения 60–100 оборотов в минуту. Вал для закрепления матрицы может быть расположен как вертикально, так и горизонтально. Также стоит побеспокоиться о лотках для загрузки и выгрузки материалов.

1. Матрица. Если принято решение в пользу изготовления матрицы своими руками, то следует приобрести заготовки в виде диска толщиной около 20 мм. Если он будет тоньше, то деталь скоро деформируется. Диаметр может быть произвольных размеров, но его необходимо учитывать, если появится необходимость в определенном количестве продукта, к примеру, в случае при диаметре диска 50 мм, а моторе 25–30 кВт, производится расчет на 300–350 кг пеллет каждый час. Если же такой объем не нужен, стоит применить деталь с размерами 25–30 см. В центре детали проделывают отверстие для крепежа на валу редуктора и соединяют благодаря пазу. Далее проделывают конусообразной формы отверстия для формирования гранул. Катки комплектуются шестернями или роликами, соответствующими по ширине рабочей поверхности матрицы. Шестерни крепят на валу, расположенном перпендикулярно основному валу редуктора, использую муфты.
2. Шестерни для катков. Соответственно параметрам матрицы, варят основу гранулятора из трубы или листового железа. Корпус выполняют из пары частей – первая предназначена для формирования гранул, после чего они попадают во вторую часть и через лоток ссыпаются в предназначенную емкость. Матрица в первой части корпуса должна двигаться без проблем, однако, зазор при этом необходимо оставить минимальный. Нижняя часть должна иметь просвет для выхода пеллет, к ней прикрепляют лоток.
3. Корпус гранулятора. Внизу гранулятора посредством подшипников и муфты устанавливается выходной вал редуктора.
4. Выходной вал редуктора. Чтобы можно было очищать корпус, следует его основу изготовить разъемной, соединив при этом болтами, вставленными в ушки. В середине корпуса устанавливают матрицу и ролики.
5. Верхнюю и нижнюю половинки оборудования скрепляют болтами. Гранулятор жестко закрепляют на предварительно выполненной раме из уголков или швеллеров. Подсоединяют электрический двигатель и через выходной вал крепят к редуктору.
6. Установка оборудования на раму. Далее раму окрашивают краской для металла, подключают двигатель и совершают первичный запуск установки.
7. Рабочий процесс гранулятора. Оборудование с плоской матрицей, выполненное самостоятельно, способно обеспечить отопительным материалом дом 150 м2. Такие гранулы можно применять для любого вида печного оборудования. При этом все остатки сельского хозяйства или древесной промышленности будут рационально использованы.

Изготавливая пеллеты у себя дома, можно сэкономить на их приобретении. Однако этот продукт кустарного производства вряд ли сможет конкурировать с пеллетами, изготовленным промышленным образом. Поэтому перед тем как начать налаживать производство с целью получения прибыли, сначала узнайте о возможности реализации этого топлива в вашей местности.

Если же вы решили изготавливать топливные пеллеты в домашних условиях с целью обеспечить себя полностью независимым источником отопления дома и других строений на весь зимний сезон, то экономический эффект обязательно будет.

Бытовой гранулятор комбикорма состоит из следующих элементов

1. Корпус клиноременной передачи (основание).
2. Привод матрицы гранулятора.
3. Ролики гранулятора.
4. Загрузочный бункер.
5. Электродвигатель АИР 100L8.
6. Подвижная пластина крепления электродвигателя.
7. Устройство натяжения ремней.
8. Клиноременная передача.

Чертеж привода матрицы гранулятора.

1. Корпус.
2. Вал.
3. Лопатка.
4. Матрица.
5. Шайба.
6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
7. Шайба пружинная стопорная DIN 128 — А8.
8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
9. Гайка DIN 44232 — М8.
10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75? (35 х 80 х 21).
12. Шайба стопорная DIN 6731 — 32.
13. Гайка специальная DIN 1804 – М32х1,5.
14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Способы продвижения и сбыта

Разумеется, сегмент частников, использующих твердотопливные котлы мощностью до 100 кВт, постепенно растет, потребляя на сегодняшний день около половины объема внутреннего производства. Однако в ближайшее время доля розницы на рынке пеллет значительно уменьшится вследствие появления нового класса покупателей топливных гранул, сжигающих их в котлах мощностью 250–1000 кВт для отопления заводских цехов, тепличных и складских комплексов, бизнес-центров, жилых зданий и даже коттеджных поселков.

Перечисляя наиболее эффективные каналы сбыта топливных гранул, можно упомянуть следующие варианты:

Обвязка пеллетного котла

На практике монтаж пеллетного котла мало чем отличается от установки других твердотопливных «собратьев». Тут основная задача – правильно разместить все оборудование вместе с устройствами топливоподачи. Помните, что между блоками агрегатов требуется соблюдать проходы шириной не менее 700 мм, а перед лицевой панелью агрегата должно быть пространство 2 м.

Если при розжиге любого твердотопливного котла после остановки внутрь подавать теплоноситель из системы отопления, то на внутренних стенках топки образуется токсичный конденсат вперемешку с золой и сажей. Чтобы не допустить этого процесса, со временем разрушающего металл, при монтаже используются схемы обвязки пеллетных котлов со смесительным узлом.

Здесь главную роль играет трехходовой клапан, чьей задачей является не допустить попадания в рубашку агрегата теплоносителя из системы до тех пор, пока он не прогреется. В это время вода, побуждаемая насосом, циркулирует по малому кругу из подающего трубопровода прямо в обратный через трехходовой клапан. Как только она достигнет установленной температуры, клапан начнет подмешивать в обратку воду из системы, в конце концов перекрыв движение по малому кругу. При этом обвязка котла, работающего на пеллетах, должна предусматривать установку насоса на обратном, а не подающем трубопроводе. Не следует забывать и о группе безопасности с предохранительным клапаном и манометром, которую нужно ставить на выходном патрубке отопителя.

Виды котлов

Оборудование Стропува, как и другие виды устройств, работающих на твердом топливе, производитель выпускает разной мощности. Кроме этого, есть более простые модели, работающие на древесине и отходах этого материала, а есть более универсальные. Камера сгорания последних позволяет сжигать в ней каменный уголь разных марок (кроме используемого в доменных печах), а также различные топливные брикеты и пеллеты.

Твердотопливники длительного горения обыкновенные

Виды топлива для универсального твердотопливного котла Стропува

Устройства работают только на дровах и отходах древесины. Технические характеристики аппарата средней мощности:

• Отдача тепловой энергии – 10 киловатт.
• Рекомендуемая площадь для обогрева – не более 100 квадратов.
• Коэффициент полезного действия – около 87%.
• Объем водяной рубашки – 34 литра.
• Вместительность бункера для дров – около 25 кг.
• Размер полена в длину – не более 0.35 метра.
• Параметры топливника – 0.350Х0.210Х0.250 метра.
• Массогабаритные показатели – 1.92 метра высота, 0.45 метра диаметр, 185 килограмм.

Оригинальные модели устройств выпускают в республике Литва.

Котлы длительного горения Стропува универсальные

Для агрегата нужно выделить отдельную топочную

Эти агрегаты имеют напольное исполнение и могут работать на разном топливе естественного происхождения: древесные материалы, уголь, торф и брикеты. Модели снабжены вентилятором принудительного нагнетания воздуха и вместительной камерой сгорания, позволяющей проводить закладку горючего на длительный срок. Технические характеристики оборудования большой мощности:

• Мощность отдачи тепла – 20 киловатт.
• Обогреваемое пространство – 200 квадратов.
• КПД – в пределах 85%.
• Вместимость теплообменника – 45 литров.
• Объем бункера для угля – на 130 килограмм.
• Массогабаритные параметры – 2.1 метра высота, 0.56 метра диаметр, 246 килограмм.

Благодаря компактности аппарат можно разместить в небольшой топочной.

Изготовление в домашних условиях

Технология производства пеллетного топлива кажется простой, но в домашних условиях его изготовление оказывается не всегда рентабельным и довольно трудным. Одной из главных проблем при создании производственной линии в частном хозяйстве является отсутствие специального оборудования — гранулятора. В продаже можно найти бытовые модели, но их стоимость довольно высока.

Безусловно, сделать пеллетайзер можно и самостоятельно, но это сложная задача. Недостаточно изготовить все необходимые для станка детали: во время сборки потребуется точная подгонка. Перед тем как начать делать пресс для пеллет своими руками, необходимо правильно оценить имеющиеся навыки.

Вторая проблема заключается в доступности материалов для изготовления пеллетного топлива. Думать о возможности производства гранул в домашних условиях стоит лишь в том случае, когда есть возможность регулярно получать сырье, причем оно должно быть бесплатным либо иметь минимальную стоимость. Только в такой ситуации появится возможность обеспечить себя качественным экологичным видом топлива.

Также следует сказать, что применение станков с плоскими матрицами позволяет избежать цикла вторичного дробления. В них установлены зубчатые ролики, благодаря которым щепа перетирается до требуемого состояния. Без сушки опилок обойтись не получится, и для решения поставленной задачи многие мастера собирают барабанные сушилки простой конструкции. Также следует помнить, что лучший материал для изготовления пеллетного топлива — хвойная древесина. Из тополя, липы или ивы сделать гранулы не получится.

Что такое пеллеты и их разновидности

Пеллеты или топливные гранулы — это экологически чистый вид топлива, который применяется для отопления частных домов, дач, промышленных предприятий.

Котлы, функционирующие на таком топливе, очень просты в установке и эксплуатации. Благодаря автоматической регулировке процесса отопления, не нужно постоянно контролировать работу агрегатов.

Подобные котлы делятся на два вида: с выносной горелкой (используются для обогрева зданий промышленного типа), с интегрированной горелкой (для частных домов).

Наибольшую популярность пеллеты (pellets) обрели в странах Западной Европы и Северной Америки. Однако в последнее время многие российские пользователи также отдают предпочтение данному виду топлива.

В качестве сырья для изготовления пеллетов могут выступать различные материалы, поэтому исходя из этого выделяют следующие их виды:

• древесные (чаще всего используются);
• угольные;
• торфяные;
• из соломы;
• из отходов кукурузы;
• из торфа;
• из лузги;
• из куриного помета;
• из твердых бытовых отходов и др.

Пеллеты из лузги подсолнечника

Самым качественным сырьем считается древесина. Например, высокая эффективность отмечается у агрегатов, функционирующих на пеллетах из сосны. Такое топливо не рассыпается в порошок, что очень удобно при перевозке.

Для бытовых котлов не стоит выбирать: топливные гранулы из другого сырья (кроме древесины); гранулы, которые создавались с применением химического клея (в процессе сгорания такой топливо может выделять токсичные газы); низкокачественные пеллеты с добавлением грунта или песка (на стенках топочной камеры могут оставаться шлаки). Все вышеописанные виды топливных гранул снизят производительность и срок службы котельного оборудования.

Белые пеллеты из дуба

Еще одна классификация пеллет основана на их сорте. Согласно этому критерию выделяются:

1. Белые пеллеты. Топливо премиум-класса: для его изготовления используется высококачественное сырье. По сравнению с другими видами сортов, цена белых гранул намного выше. В качестве сырья выступают: опилки бука, дуба и других деревьев твердых пород.
2. Темные (промышленные) пеллеты. Гранулы темного цвета, за счет того, что в них добавляют древесную кору. Подобный вид топлива отличается высокой производительностью и выделением большого количества тепла. Однако, такие топливные гранулы имеют и недостаток: показатели зольности достаточно высокие — 0,7 % и выше. Цена немного ниже, чем у предыдущих.
3. Агропеллеты (темного цвета). Для производства такого топлива используется лузга подсолнуха и гречки. Зольность — от 3 % и выше, невысокая теплотворность. Агропеллеты стоят недорого и выступают топливом для промышленных котлов.

Таблица сравнительных характеристик гречневых и древесных пеллетов.

Вид топлива	Теплота сгорания, ккал/кг	Средняя цена, $/т
Пеллеты из шелухи гречки	4300	115
Пеллеты из древесины	4500-5000	150-180

Осуществляя выбор топливных гранул для системы отопления частного дома нужно уделять внимание следующим параметрам:

• прежде чем приобрести топливо, убедитесь, что товар имеет сертификат качества. Наиболее предпочтительны пеллеты, соответствующие европейским стандартам EnPlus, DinPlus;
• теплотворность — второй немаловажный показатель. Рекомендуется выбирать пеллеты с показателями теплотворности от 4000 ккал/кг;
• зольность — она не должна превышать 1 %;
• влажность — этот показатель должен варьироваться в промежутке от 8 до 14 %.

Все эти критерии оказывают непосредственное влияние на производительность и эффективность работы котла.

Качество пеллетов можно узнать исходя из внешнего вида. Хорошее топливо будет гладким, без трещин и повреждений. Также оно должно быть достаточно прочным и не крушиться под руками. Цвет никак не влияет качество.

Применение пеллет

Основное назначение пеллет — сжигание в котлах в качестве источника тепла. Широко используется в ТЭЦ мощностью, превышающей 500 Мегаватт. Удельная теплота этого продукта не уступает сухим дровам или даже торфу. В зависимости от того, из какого сырья были изготовлены пеллеты, их энергоемкость может отличаться.

Применение пеллет

Наиболее часто используемым сырьем можно считать древесный опил, так как он имеется в достаточном количестве на всех деревообрабатывающих предприятиях. Тепло, которое можно получить от их сгорания равняется 4 кВт/ч/кг. Этого достаточно, чтобы отопить небольшой дачный домик. Помимо отопления, пеллеты используются в качестве туалетных наполнителей, как нестандартный вариант применения. На самом деле, сфера пеллет применения очень велика.

Как сделать гранулятор для пеллет своими руками

Грануляторы для пеллет своими руками многие умельцы изготавливают без проблем. Но собирается он не из расходного бросового материала. Матрицу, ролики и другие элементы конструкции придется или заказывать для изготовления, или покупать готовые.

Просто в самом начале надо выбрать тип конструкции станка. То есть это или подвижная матрица и неподвижные ролики, или наоборот: матрица статична, валки двигаются. Оба варианта требуют инженерного подхода. И здесь нельзя сказать, какое из предложений проще и дешевле. Но оба варианта работают эффективно.

Кроме выше обозначенных деталей потребуется электродвигатель, редуктор, два шкива разного диаметра и ремень клиновой.

Тип редуктора выбирается с учетом того, в какой плоскости будет располагаться ведомый вал: горизонтально или вертикально. Если вертикально, то электродвигатель и редуктор собираются на раме в последовательном порядке. То есть один за другим. При этом их валы располагаются в одном направлении. И соединяются эти два элемента вертикально и напрямую без промежуточных деталей. В данном случае без шкивов и ремня.

Такую же конструкцию можно использовать, установив мотор и редуктор горизонтально. Но в таком случае надо выбрать последний с двумя выходящими из него валами, расположенными перпендикулярно друг другу.

Третий вариант – с использованием промежуточных деталей. Здесь двигатель и редуктор устанавливаются на раме рядом друг с другом вертикально. Передача вращения производится посредством ремня и шкивов. Последние можно заменить звездочками, то есть создать цепную передачу. Этот вариант удобен тем, что если грамотно рассчитать передаточное число промежуточных элементов, можно не устанавливать редуктор.

Внимание! Оптимальное передаточное число равно «6». Не меньше.. В качестве редуктора подойдет задний мост от автомобиля

Чем последний больше, тем мощнее устройство передачи оборотов от электродвигателя

В качестве редуктора подойдет задний мост от автомобиля. Чем последний больше, тем мощнее устройство передачи оборотов от электродвигателя.

Теперь о матрице и роликах. Своими руками их не сделать. Придется обращаться к токарю. Или приобретать готовые детали. Чем толще матрица, тем она прочнее, будет выдерживать большие нагрузки и дольше прослужит. Оно дорогое, плюс – большой вес.

Ролики должны быть по ширине такими, чтобы они помещались на поверхности матрицы, свободно перемещаясь по ней. Для них подбирается поперечина, которая соединяется с валом редуктора. Она должна быть прочной, потому что основные нагрузки ложатся именно на нее.

Последний элемент гранулятора – корпус. Самый простой вариант – труба с толстой стенкой. Ее внутренний диаметр и будет внешним диаметром матрицы. То есть заказывать у токаря надо будет с указанием этого размера. То же самое касается валиков.

Собрать грануляторы для опилок своими руками можно, учитывая не сложность конструкции, а стоимость деталей и узлов. И если какие-то можно найти на свалке, то такие как матрица, придется покупать дорого. Но в любом случае это обойдется дешевле, чем заводской станок. Правда, гарантии надежности и качества здесь никто не даст.

Преимущества гранул перед дровами

В предыдущем разделе мы обозначили некоторые достоинства пеллет. Теперь предлагаем выделить все их плюсы по сравнению с недорогим твердым топливом — дровами:

• благодаря высокой плотности и небольшой влажности удельная теплота сжигания гранул достигает 5 кВт/кг, в то время как высушенная древесина даст 4,5 кВт максимум;
• по тем же причинам КПД пеллетных котлов отопления составляет 80—85% против 75% у традиционных дровяных;
• мелкая структура и прочность гранул позволяют автоматизировать процесс подачи топлива и управления горением;
• поскольку производители не используют для изготовления гранул химических добавок, горючее по экологичности не уступает дереву;
• низкая зольность (у древесных изделий – 0,5—1%, у агропеллет – до 4%) дает возможность увеличить интервал между чистками теплогенераторов до 7 дней.

Важный момент. Дерево высыхает до влажности 15% в течение 2 лет, поэтому домовладельцы редко занимаются сушкой и топят свежесрубленными дровами. Реальная теплоотдача в этом случае составляет 2—2,5 кВт/кг с поправкой на КПД котла. Сколько при этом образуется золы и сажи, легко определить по ежедневной очистке агрегата.

Недостатки у пеллет тоже есть. Топливо стоит в 2,5—3 раза дороже свежесрубленных дров, настолько же выше цена автоматизированных теплогенераторов по сравнению с обычными ТТ-котлами. Львиная доля этой стоимости припадает на пеллетную горелку и электронный блок управления.

Покупать пеллеты нужно в запаянных мешках либо организовать в домашних условиях сухое место для хранения, например, закрытую емкость. В отличие от древесины, напитавшиеся влагой гранулы попросту рассыпаются в труху и для дальнейшего использования не годятся.

Переход с одного вида сырья на другое

Переход со светлого на темный пеллет и наоборот, осуществляется при наличии сырья на несколько дней работы.

Для перехода с темного пеллета на светлый, вырабатываем все опилки с корой в бункере перед сушилкой. Опустошаем бункер после сушилки (израбатываем всю стружку). Опустошаем охладитель гранул и фасовочный бункер.

Самый высококачественный светлый пеллет.

Начинаем сушку светлых опилок (которые без коры) и запускаем главный конвейер. После запуска пресса у нас будет первое время выходить темный пеллет, так как на линии остались еще темные опилки. Мы темные гранулы маркируем как темные. Через некоторое время будут гранулы белее и затем пойдет светлая гранула. Как пошли достаточно белые окатыши упаковываем и маркируем их как светлые.

При переходе с светлого на темный, все выполняется в той же последовательности.
