Как соединить одножильный и многожильный медный провод

Различие конструкции

Разберемся, что определяет класс гибкости кабелей.

Одножильный провод имеет монолитную жилу из одной проволоки необходимого номинального сечения. Предел стойкости изгибания до переламывания у разных материалов отличается. Медь выдерживает около 80 циклов перегибов, у алюминия эта цифра редко превышает 10. Это первый класс гибкости.

Стержень многожильного кабеля составлен из большого количества скрученный между собой тонких проволок, сумма сечений которых образует номинал. Поперечный разрез жилы напоминает конструкцию металлического троса. Количество, толщина проволочек определяют степень гибкости. Предельное количество циклов изгиба достигает более 30000 для медных проводников пятого класса.

Мягким кабелем удобно подключать клеммы розеток, патронов светильников, где монолит часто обламывается. Удобно включить варочную поверхность электроплиты, которую приходится сдвигать при уборке. Стационарно подключить к сети вибрирующую при работе стиральную машину.

Соединяем провода без труда

Можете убрать дежурную изоленту в дальний ящик: она больше не понадобится. Вместо этого:

1. Идем в ближайший магазин и покупаем клеммы (зажимы). Цена вопроса – 8–50 рублей. Желательно взять клеммы WAGO 222 с рычажками. Как объяснил электрик, они самые надежные и простые в применении.
2. Зачищаем оба провода на глубину клеммника, примерно на 1 см.
3. Жилы многожильного провода собираем в тугой пучок и слегка подкручиваем.
4. Оба проводника должны быть прямыми и чистыми.

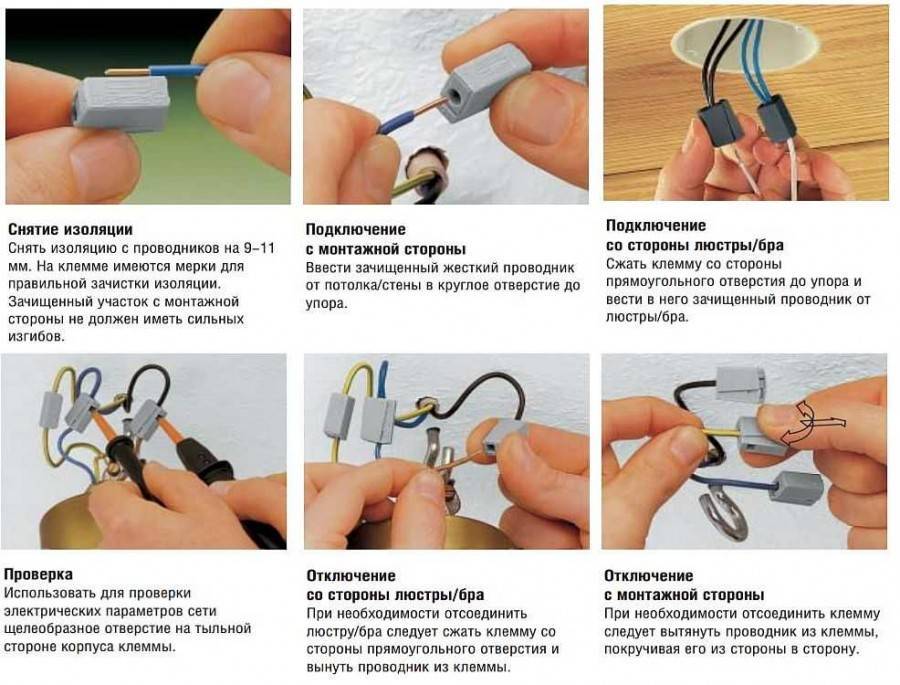

5. Поднимаем рычажки и засовываем оба провода в отверстия. Зажимаем, опустив рычаги вниз.

Готово. При таком способе соединения не нужно задумываться о качестве скрутки и изоляции. Длина проводки остается прежней. Если нужно, рычажок можно поднять и извлечь провод – то есть зажим многоразовый.

Зажим WAGO 222 бывает на 2 отверстия и больше. Он рассчитан на присоединение медных одно- и многожильных проводов с площадью сечения 0,08–4 мм, используемых в бытовых электросетях с напряжением до 380 В. С помощью клеммника подключают лампы, счетчики электроэнергии, гирлянды и многое другое.

Виды клеммников

Стоит сказать, что клеммники бывают разные:

• Винтовые зажимы в полиэтиленовой оболочке. Самые распространенные, недорогие и конструктивно простые. Внутри изолирующей оболочки находится латунная гильза с двумя винтами – с их помощью прикручиваются провода, вставленные в отверстия с двух сторон. Минус вот в чем: винтовые клеммы плохо подходят для алюминиевых жил и многожильных проводов. Под постоянным давлением винта алюминий становится текучим, а тонкие жилы разрушаются.

• Винтовые клеммники с металлическими пластинами. Более надежная конструкция. Провода зажимаются не винтами, а двумя пластинками с характерными выемками. За счет увеличенной поверхности прижима такие клеммы подходят для многожильных проводов и алюминия.

• Самозажимные экспресс-клеммники. Не менее простая конструкция, но гораздо более удобная. Достаточно засунуть провод в отверстие до упора, и он окажется надежно зажатым. Внутри находятся миниатюрная шинка из луженой меди и фиксирующая пластинка. Также нередко производители помещают внутрь пасту – смесь технического вазелина и кварцевого песка. Она снимает оксидную пленку с поверхности алюминия и впоследствии не дает ей образоваться вновь.

Для соединения алюминиевого провода с медным (неважно, сколько у них жил) необходим специальный клеммник с пастой. Дело в том, что медь и алюминий образуют гальваническую пару

При взаимодействии металлов запускается процесс разрушения. Сопротивление в точке соединения растет, вследствие чего конструкция начинает нагреваться. Нередко это приводит к плавлению изоляции или, еще хуже, искрению. Чем больше ток, тем быстрее происходит разрушение.

Рекомендуем: Как починить крышку разных моделей мультиварки «Редмонд»

Методы соединения разных проводов друг с другом

Присоединение проводов методом скручивания

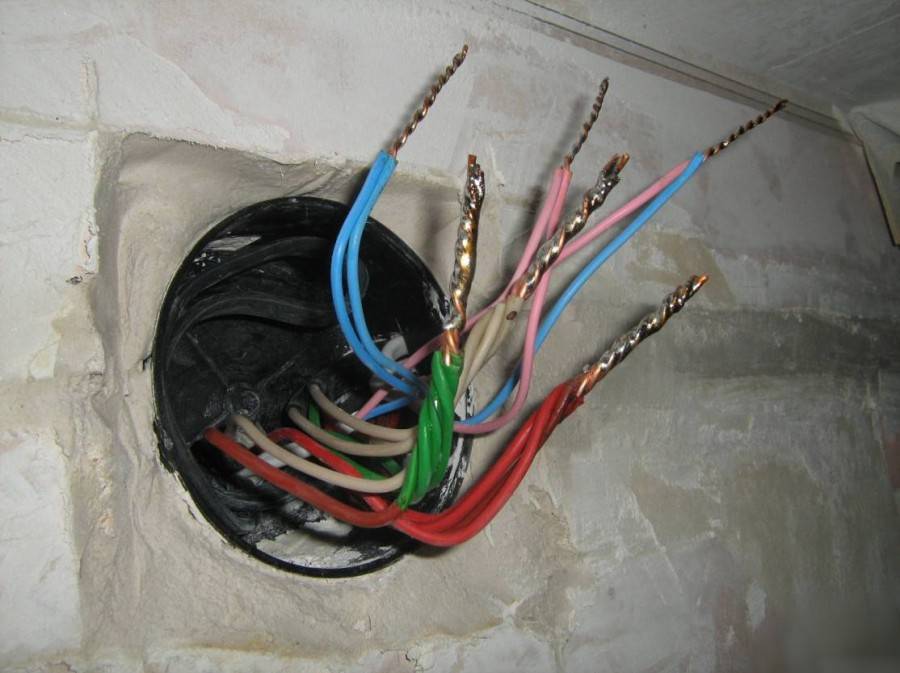

Данный способ можно отнести к самому легкому скреплению проводов между собой. При выполнении этого способа можно применять любую вариацию скручивания проводов. Первый вариант скрепления 2 многожильных проводов выполняют в виде параллельного скручивания. Он отличается надежностью узла, однако не выдерживает тряску и сильное воздействие на узел.

Использование параллельного скручивания обеспечивает электросвязь между несколькими проводами разом. По аналогии проводят скрепление и алюминиевых одножильных и многожильных проводов.

Таким вариантом скручивания часто выполняют присоединение еще одного провода к электропроводке. Перед этим необходимый участок проводки освобождают от изоляции и просто прикручивают еще один провод.

Вторым вариантом скрепления нескольких проводов является последовательное накручивание отдельной тонкой проволочки на предыдущую. Этот вариант может скреплять между собой не больше 2 проводов.

Также возможно выполнить скрепление проводов между собой с использованием бандажа при скручивании. Его суть заключается в следующем: провода, которые необходимо соединить, укладываются вдоль друг друга. Затем обматываются другим проводом по очищенному участку.

Для обеспечения хорошего контакта, бандаж необходимо накрутить как можно тщательнее. Такой метод применяют при скреплении нескольких проводов.

Перед началом работ нужно обязательно очистить необходимые участки от изоляционного покрытия и продуктов окисления. При работе лучше использовать плоскогубцы – это обеспечит плотное скручивание проводов.

Присоединение с помощью паяльника

Благодаря паяльнику можно получить самое эффективное соединение. Однако, для этого нужно иметь паяльник, необходимые вещества для паяльного процесса и опыт работы с паяльником. Чаще используют такое вещество, как канифоль. Оно более распространено, но имеет существенный недостаток: после канифоли на соединении появляются ее остатки, тяжело поддающиеся удалению.

Изначально, присоединяемые провода необходимо тщательно подготовить: очистить от грязи и продуктов окисления. Разогреваем паяльник достаточно сильно и макаем в баночку с канифолью. Затем на кончик паяльника опускаем припой и аккуратно переносим на зачищенный провод.

По завершению спайки, провода скрепляются по одному из указанных выше методов. Обязательно нужно очистить ненужный налет от спайки на скручиваемом участке. Скручивание проводов лучше выполнить плоскогубцами. Полученный узел прогревают еще раз паяльником, чтобы повысить надежность соединения.

Скрепление проводов при помощи клемм

Прежде, чем разобраться, как соединяются многожильные провода при помощи клемм, рассмотрим из чего производят клеммы. Клемма это специальный зажим для скрепления проводков. Их выпускают в различных вариациях. Клеммы обеспечивают надежность в месте скрепления и отличную проводимость электрического тока.

Чаще всего их производят из латуни. Возможно применение других материалов при изготовлении клемм, главное чтобы они не вступали во взаимодействие с медными и алюминиевыми проводами. Латунными клеммами скрепляют узлы соединения медного и алюминиевого проводов.

В целом, клеммы подразделяют на:

• Прижимные клеммы. Они скрепляют проводки благодаря пружинному механизму.
• Винтовые клеммы. Скрепление производиться благодаря винтику.

Если рассматривать конкретную ситуацию соединения медного и алюминиевого проводов, то, при использовании клеммы, их следует немного загнуть.

При скреплении тоненьких пластичных проводков возможно применять специальные наконечники.

Если к клемме требуется подключить несколько проводов, то они должны быть скрепленными между собой одним из вариантов параллельного скручивания. Это улучшит проводимость электричества, и снизит возможность отхождения проводов друг от друга во время эксплуатации.

Для того, чтобы определиться, какой провод лучше выбрать для проводки в здании, следует оценить нагрузку в электрической сети и предусмотреть, какое электрооборудование будет подключаться в помещение. Распространено использование и одножильных, и многожильных проводов. Главное, обеспечить надежные и правильные скрепления их.

Cколько проводов можно скручивать в одну скрутку

В настоящее время, простая скрутка проводов как вид соединения в электрике – запрещена. Но при этом, она нередко используется для большей надежности контакта при других вариантах соединений, например при сваркае проводников.

Ранее я уже рассказывал о всех разрешенных способах соединения проводов при монтаже электропроводки. Для по-настоящему надежного и долговечного соединения, которое пройдёт любую проверку, обязательно выбирайте один из них.

Сейчас же я подробнее расскажу о том, сколько проводов можно скручивать вместе. Более того, вы узнаете простое правило, следуя которому легко определите нужное количество проводов любого сечения для скрутки.

Официальных нормативов, которые бы ограничивали количество проводов в одной скрутке нет.

И, при желании, можно скручивать вместе хоть 50 жил, но делать этого я крайне не рекомендую, сейчас расскажу почему.

Многие профессиональные электромонтажники, скажут вам буквально следующее: «Правильная скрутка медных проводов, при прокладке электрики, сама по себе достаточно надежна и без использования дополнительных сжимов, сварки, клеммников или гильз».

И вы обязательно услышите истории из практики, когда вскрывается распределительная коробка в квартире, которой несколько десятков лет, а там соединения выполнены через обычные скрутки. При этом они, как и вся остальная электропроводка, в состоянии близком к идеальному.

Этому есть простое объяснение – правильная скрутка проводов, подразумевает равномерную их свивку, с нужным усилием, достаточной длины, с использованием правильной изоляции и т.д.

Всё это в комплексе даёт надежный долговечный контакт, который не требует дополнительных ревизий для протягивания.На как вы понимаете, чтобы делать профессиональные скрутки жил кабелей, нужен определенный опыт и навыки. Нарушение технологии приводит к плохому контакту. Такое соединение просто опасно, оно может греться и быть источником возгорания.

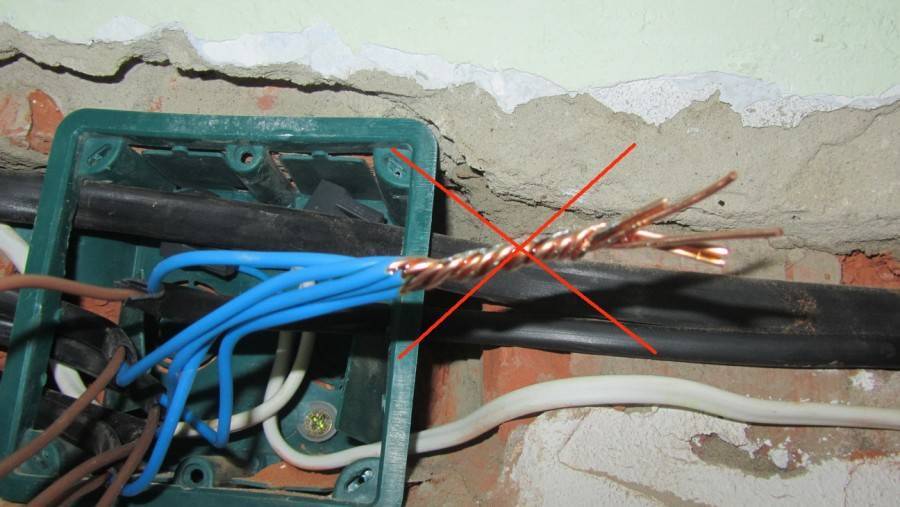

Именно поэтому было принято решение запретить все скрутки при соединении проводов. Остальные методы гораздо легче контролируются и прощают некоторые ошибки при монтаже. Таким образом повышается общая безопасность электрики.

По этой же причине есть и ограничение по количеству проводов, которые можно скручивать в одну скрутку. Добиться качественной скрутки большого количества жил проводов без опыта практически невозможно.

Характеристики гибкого кабеля

Основное предназначение гибкого кабеля состоит в подаче электрического тока к передвижным аппаратам высокой мощности (порядка 660 Вольт), переносным устройствам (электрогенераторы, пушки), а также подводка силовых кабелей к сети с напряжением до 1000 Вольт и более. Его часто используют в качестве сварочного кабеля, в этом случае требуется его строго прямолинейное расположение. Эта продукция была разработана с учетом механической нагрузки в виде заломов и перегибов под различными углами. За счет гибкости многопроволочный электрический кабель получил свое название, также существенно был увеличен его эксплуатационный срок. Прекрасно подходит для работы, как в помещениях, так и на открытом воздухе, устойчив к различным климатическим условиям, применим в процессе масштабных строительных работ для протяжки силовых линий электропередач.

Гибкий кабель представляет собой многожильный провод, где каждая токопроводящая жила состоит из большого количество ворсинок, которые обеспечивают требуемую гибкость и долговечность использования. Количество жил может быть разнообразным, при этом чаще всего присутствует заземление.

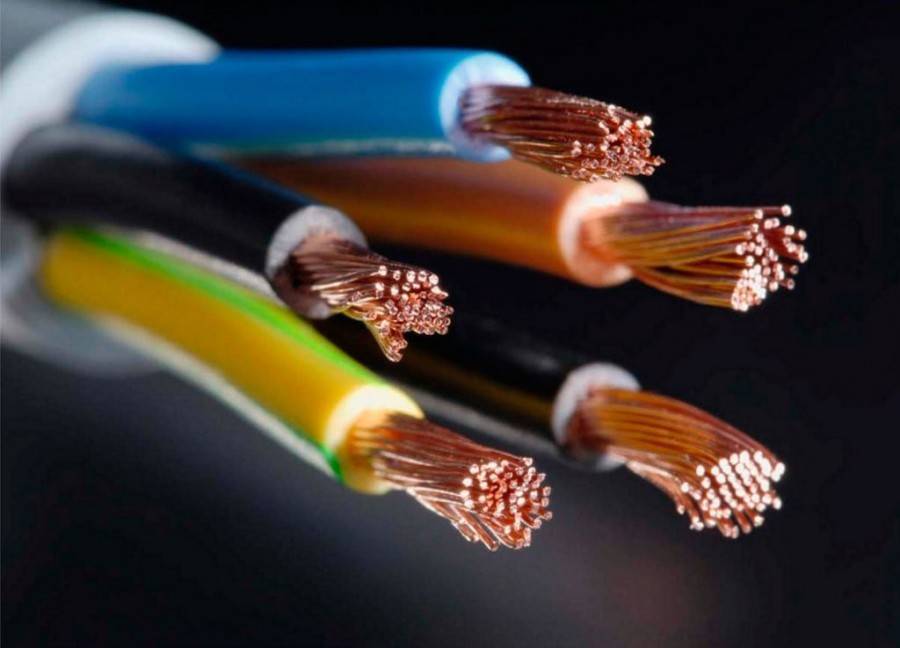

Многожильный гибкий кабель

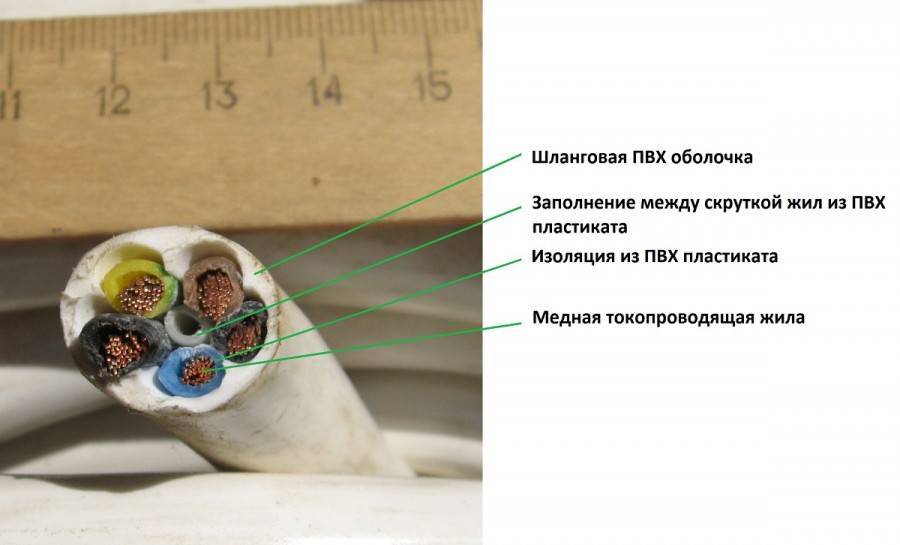

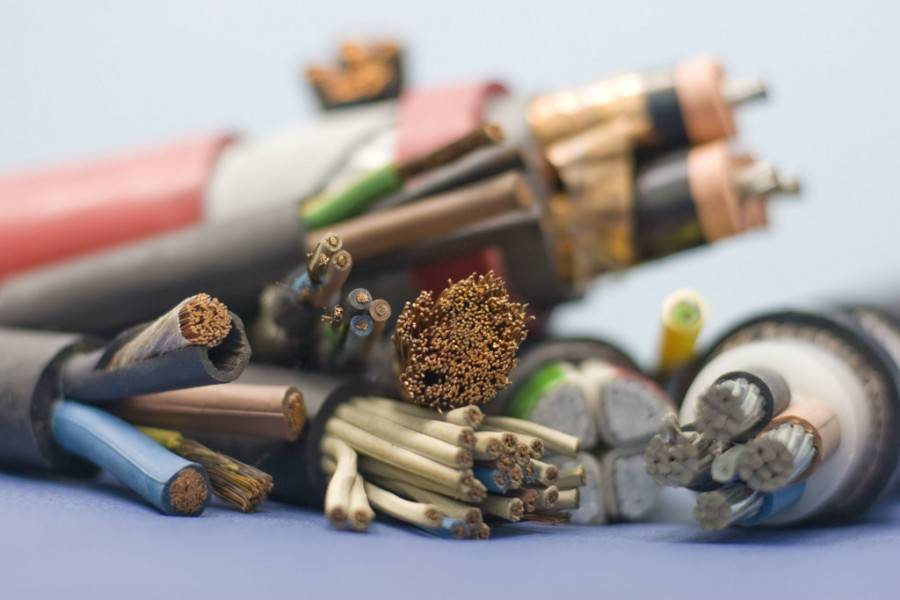

Конструкция кабельной системы выглядит следующим образом:

• Токопроводящие медные жилы, состоящие из мелких ворсинок, относящиеся к определенному классу гибкости;
• Каждый проводник защищен специализированной синтетической пленкой, препятствующей слипанию жил друг с другом в процессе монтажа и нагрева. В зависимости от фирмы-производителя эту пленку многие заменяют специализированным тальком или порошком;
• Каждая жила имеет свою резиновую изоляцию из полиэтилентерефталатной пленки, которая может выдерживать различные скачки температурного режима;
• Защитная резиновая оболочка всего провода (изготавливается на основе каучука), придающая необходимую гибкость и защищающая от механических повреждений.

Маркировка данного вида материала находится на защитной верхней резиновой изоляции, с указанием фирмы производителя, сечения кабеля и количества жил, класса гибкости кабеля (существует 7 классов от 1 до 7), в отдельных случаях может присутствовать дата и время изготовления, а также аббревиатура «ГК».  Кроме этого каждая жила имеет свою цветовую гамму (коричневую, голубую, черную), а заземление, согласно мировым стандартам, выделяется зеленовато-желтоватым оттенком.

Многожильный гибкий кабель

Производители выпускают кабель, как круглой формы, так и плоской. Токопроводящие жилы чаще всего производятся на основе меди, но нередко можно встретить продукцию старого образца с алюминиевым проводником. Стоит помнить, что алюминиевая проводка при сравнении с медной выдерживает меньшую электрическую нагрузку при одинаковом типе сечения и количестве жил.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

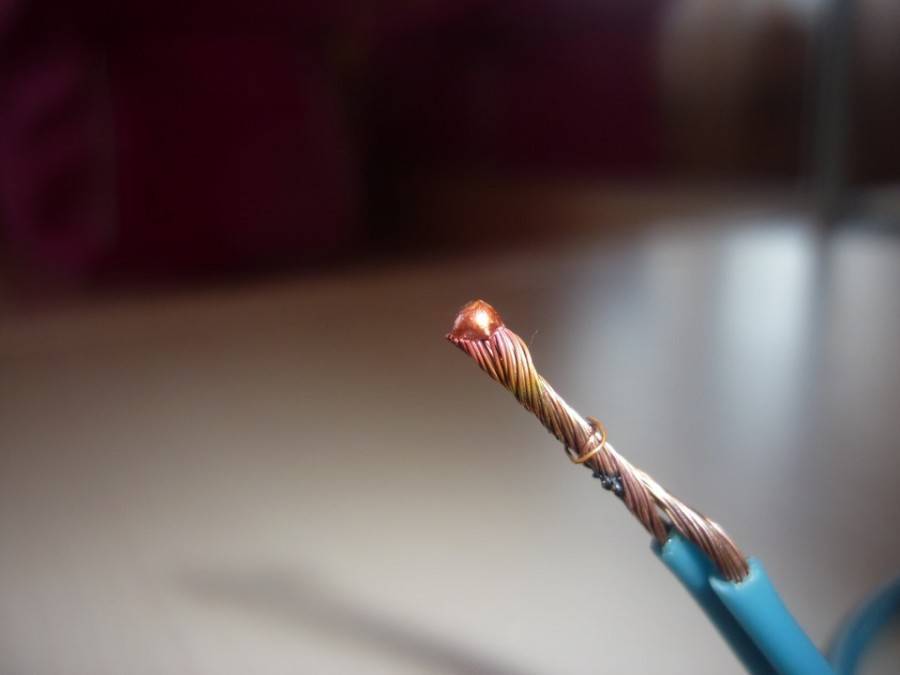

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров:
103183

Соединение проводов диаметром менее 1 мм скруткой

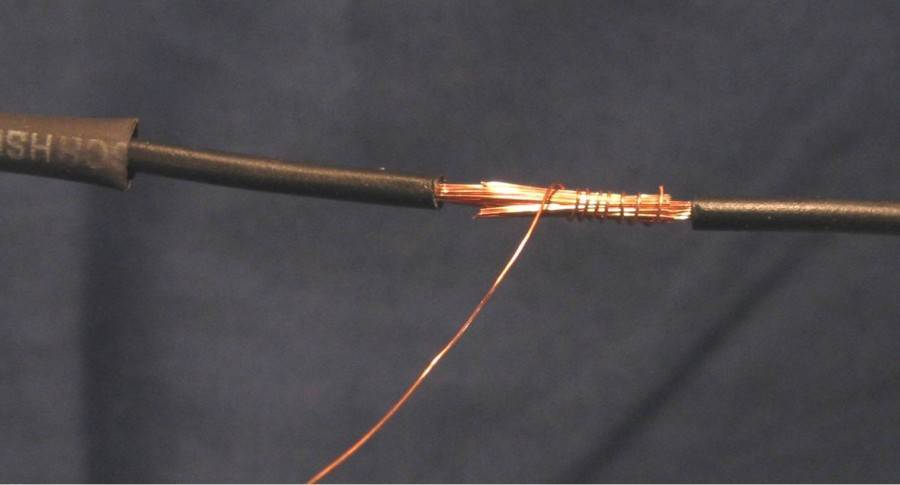

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

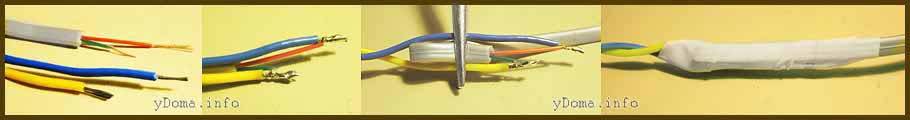

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

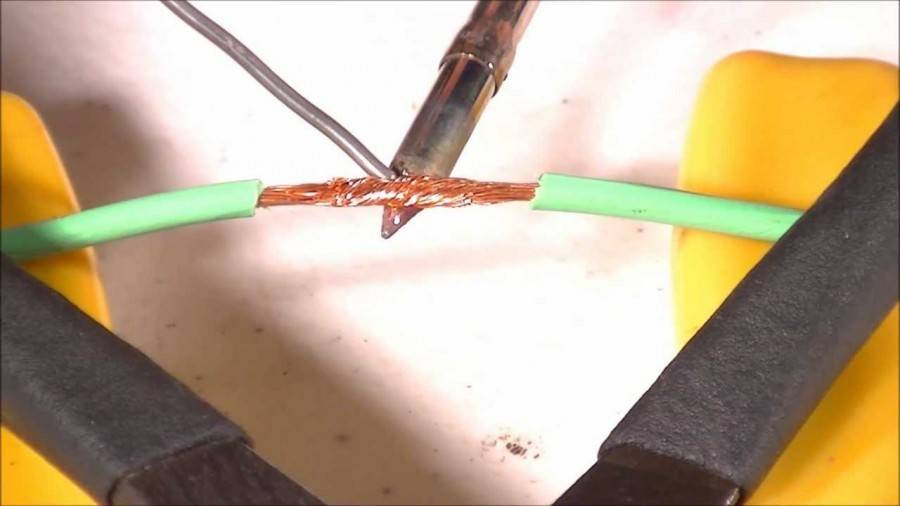

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Методы соединения проводов или кабелей между собой

Для исключения аварийных ситуаций элементы нужно скреплять прочно. Такого результата поможет достичь не только пайка. Использование специальных приспособлений позволяет быстро совместить провода.

Опрессовка

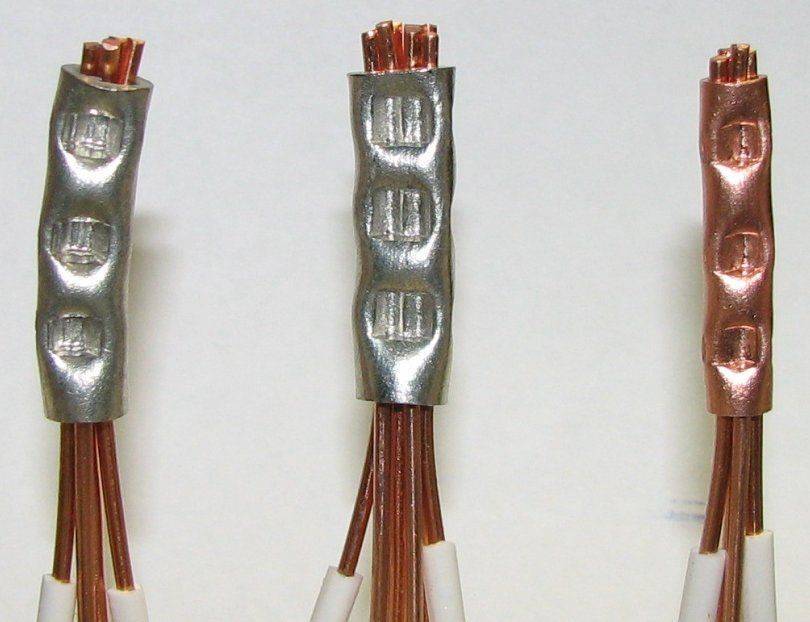

Способ подразумевает применение специального инструмента. Опрессовку гильзами выполняют при работе с алюминием или медью. Соединение выполняют так:

• снимают оплетку на 2-3 см;
• зачищают сердцевину до металлического блеска;
• скручивают проводники и вставляют их в гильзу;
• обжимают соединение специальным инструментом.

Главной сложностью является подбор гильзы. Использование элемента меньшего или большего диаметра делает скрепление непрочным.

Болтовое соединение

Чтобы скрепить провода, применяют шайбы, болты и гайки. Конструкция надежна, однако она занимает много места. Кабели этим способом соединяют так:

• снимают изоляцию;
• очищенные концы складывают петлей, диаметр которой совпадает с таковым у болта;
• надевают шайбу, накидывают первый проводник;
• устанавливают второй крепежный элемент, надевают следующий кабель;
• закрепляют конструкцию гайкой.

Болты часто используют для скрепления трех и более проводов. Гайку затягивают ключом.

Клеммники

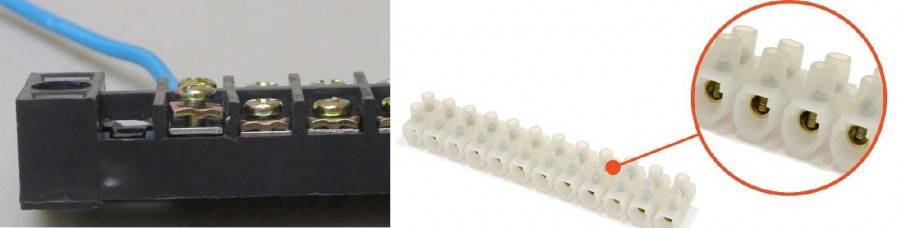

Элемент выполнен в виде металлической пластины, заключенной в диэлектрический корпус. Соединение кабелей клеммниками не вызывает затруднений даже у начинающего мастера. Работу выполняют так:

1. Очищают концы кабелей от оплетки.
2. Снимают оксидную пленку наждачной бумагой.
3. Вводят проводники в гнезда. Завинчивают болты.

Самозажимные клеммники Wago

Применяют 2 типа таких элементов:

1. Плоскопружинные клеммники. Являются одноразовыми, их повторное применение после демонтажа невозможно. Клеммник снабжен пластиной с гибкими лепестками. При введении провода их отжимают, кабель надежно фиксируется устройством.
2. С рычаговым механизмом. Считается лучшей разновидностью креплений. Зачищенный кабель вводят в клемму, после чего зажимают рычаг. Устройство может использоваться несколько раз.

Наконечники

Подключить кабель можно с помощью 2 видов элементов:

• при использовании первого вида кабели соединяются в полости наконечника;
• во втором случае провода совмещают с помощью разных элементов.

Пайка наконечников

Элемент на проводе зажимают прессом. При его отсутствии используют метод пайки. Конец кабеля и фиксатор лудят изнутри. Заводят жилу в наконечник. Конструкцию обматывают стекловолоконной нитью, прогревают до плавления припоя.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

• для тока в 6 А используется ПВС с сечением 0,75 мм.;
• для 10 Ампер – сечение составляет 1 мм.;
• для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Паяльник в помощь

Дополнительно к скрутке используется спайка в местах соединения. Такой способ применяется в местах повышенной влажности, где требования по устойчивости проводов к окислению наиболее важны. Предварительно сделанная скрутка оплавляется канифолью, после чего на нее наносится припой

При этом хватает мощности обычного бытового паяльника, важно исключить образования на припое острых заусенцев. После высыхания их убирают надфилем, т.к

есть риск повреждения изоляции.

Использование припоя помогает соединить скручиваемые тонкие многожильные провода. Контактная поверхность после обработки паяльником увеличивается, следовательно, площадь соприкосновения соединений становится больше. Стоит учитывать, что нагрузка на соединяемые провода, независимо от использования пайки, рассчитывается по сечению наименьшего из них.

Сварка

Используя данный метод, по окончанию работ вы получите по своей сути цельный кабель. Ему будут не страшны ни окислительные процессы, ни любое другое отрицательное воздействие, характерное для разъединенных проводов. Для выполнения работ потребуются следующие элементы:

• сварочный аппарат;
• наждачная бумага;
• флюс;
• средства индивидуальной защиты – перчатки, очки;
• угольный электрод.

На первом этапе нужно произвести очистку кабелей от изоляции и зачистить жилы до появления блеска с помощью наждачки. После скрутить провода между собой. Третий этап будет заключаться в заполнении углубления угольного электрода флюсом.

Образовавшуюся контактную точку необходимо очистить от флюса и покрыть специальным лаком. На завершающем этапе нужно заизолировать соединение.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

• Беларуси,
• Гонконге,
• Казахстане,
• Сингапуре,
• Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.
• Нулевой защитный проводник (PE) – желто-зеленого цвета.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.
