Почему необходимо разделять PEN-проводник на PE и N

Цвет проводников в кабеле по ПУЭ 7, ГОСТ Р 50462 и ГОСТ 31996

Согласно Правил устройства электроустановок в седьмой редакции (ПУЭ 7) применяются следующие цвета проводников (жил): п.1.1.29. Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 «Идентификация проводников по цветам или цифровым обозначениям».

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах

Согласно ГОСТ Р 50462

(ГОСТ Р 50462-2009 (МЭК 60446:2007) Базовые принципы и принципы безопасности для интерфейса «человек-машина», выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений)

В соответствии с таблицей А.1 приложения А. (ознакомиться с оригиналом таблицы)

Электрическая цепь переменного тока

  • Фазный проводник однофазной цепи — Коричневый
  • Фазный проводник 1 трехфазной цепи — Коричневый
  • Фазный проводник 2 трехфазной цепи — Черный
  • Фазный проводник 3 трехфазной цепи — Серый
  • Заземленный фазный проводник однофазной цепи — Синий
  • Заземленные фазные проводники трехфазной цепи — Синий
  • Нейтральный проводник — Синий

Электрическая цепь постоянного тока

  • Положительный полюсный проводник — Коричневый
  • Отрицательный полюсный проводник — Серый
  • Заземленный положительный полюсный проводник- Синий
  • Заземленный отрицательный полюсный проводник- Синий
  • Средний проводник- Синий

Защитные проводники и проводники, совмещающие функции защитных проводников:

  • Защитный проводник — Желто—зеленый
  • PEL-проводник — Желто—зеленый
  • PEM-проводник — Желто—зеленый
  • PEN-проводник — Синий
  • Защитный проводник уравнивания потенциалов — Желто—зеленый

Согласно ГОСТ 31996

(ГОСТ 31996-2012 Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия)

В соответствии с таблицей 4 п.5.2.1.10 (ознакомиться с оригиналом таблицы).

При производстве кабелей по данному ГОСТу цвета в жилах будут следующие:

  • Двухжильный кабель (2 жилы) — Серый* и Синий
  • Трехжильный кабель (3 жилы) — Серый* , Синий и Зеленый-желтый
  • или трехжильный кабель (3 жилы) — Серый* , Коричневый иЧерный
  • Четырехжильный кабель (4 жилы) — Серый* , Коричневый, Черный иЗеленый-желтый **
  • или четырехжильный кабель (4 жилы) — Серый* , Коричневый, Черный иСиний
  • Пятижильный кабель (5 жил) — Серый* , Коричневый, Черный, Синий иЗеленый-желтый **

Примечание: * — или натуральный цвет; **- по согласованию с заказчиком

Оригинальная таблица цветов жил кабелей по ГОСТ Р 50462 и ГОСТ 31996

Категории надежности электроснабжения по ПУЭ 7

Кабель ВВГ, ВВГнг(А), ВВГнг(А)-LS расшифровка и отличия по ГОСТ

Где надо разделять PEN-проводник на N и PE-проводник?

Дата: 22 июня, 2011 | Рубрика: Вопросы и Ответы, Электромонтаж Метки: PEN-проводник, ПУЭ, Разделение PEN-проводникаЭтот материал подготовлен специалистами . Нужен электромонтаж или электроизмерения? Звоните нам!Виктор Где надо разделять PEN-проводник на N- и PE-проводник, до счетчика или после? Если до счетчика, то не будет ли вопросов со стороны энергосбыта? Ведь провод заходит в счетчик не напрямую. Ответ: 1. РЕN-проводник требуется разделять до вводного коммутационного аппарата, который необходимо установить до прибора учёта электроэнергии.

2. В соответствии с правилами устройства электроустановок, вводной кабель (провод) запрещено подключать непосредственно к прибору учёта электроэнергии. Для безопасной эксплуатации электрооборудования на вводе в щит должен быть установлен аппарат управления для снятия напряжения со всех фаз. Автоматический выключатель следует рассматривать как коммутационный аппарат, аппарат защиты и управления.

3. Никаких вопросов со стороны специалистов энергоснабжающих организаций не должно быть, так как данная схема подключения ввода соответствует требованиям ПУЭ.

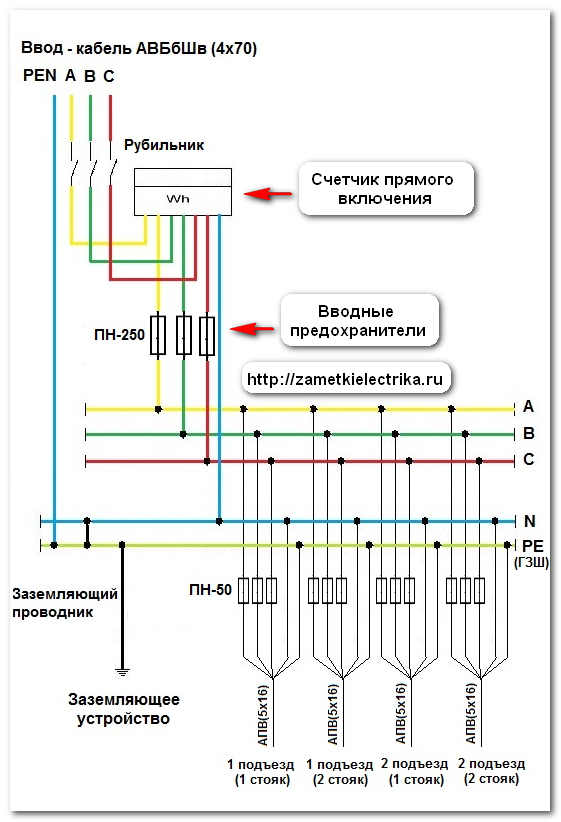

Более подробную информацию о том, как выполнить разделение PEN-проводника Вы можете прочитать в статье «Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Начало».

ПУЭ-7 1.7.145 Не допускается включать коммутационные аппараты в цепи РЕ- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей. Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN-проводника на РЕ- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

7.1.24 ВУ, ВРУ, ГРЩ должны иметь аппараты защиты на всех вводах питающих линий и на всех отходящих линиях,

7.1.25 На вводе питающих линий в ВУ, ВРУ, ГРЩ должны устанавливаться аппараты управления. На отходящих линиях аппараты управления могут быть установлены либо на каждой линии, либо быть общими для нескольких линий. Автоматический выключатель следует рассматривать как аппарат защиты и управления.

7.1.64 Для безопасной замены счетчика, непосредственно включаемого в сеть, перед каждым счетчиком должен предусматриваться коммутационный аппарат для снятия напряжения со всех фаз, присоединенных к счетчику. Отключающие аппараты для снятия напряжения с расчетных счетчиков, расположенных в квартирах, должны размещаться за пределами квартиры.

7.1.65 После счетчика, включенного непосредственно в сеть, должен быть установлен аппарат защиты. Если после счетчика отходит несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется.

Прочая и полезная информация

Прочая и полезная информация

Реализация разделения

С учетом наличия на выходе точки разделения двух различных проводников саму процедуру выполняют с помощью двух отдельных шин. Одна из их предназначена для подключения рабочих проводников, вторая обслуживает защитные. Шины в обязательном порядке соединяют между собой перемычкой. Функции перемычки можно возложить на любой провод или жесткую шину, материал и сечение которой совпадают с основными.

Практикуется установка шины N на изоляторах, тогда как шина PE монтируется прямо на корпус ВРУ. Пример монтажа шин показан на рисунке 2.

Рисунок 2. Пример монтажа шин N и PN в корпусе ВРУ. Фото взято в качестве иллюстрации с сайта rx-it.ru

Шины в обязательном порядке должны быть снабжены соответствующей маркировкой.

Провода или перемычки на шины, обслуживающие рабочие и защитные проводники, подаются от специальной расщепляющей шины, которая предназначена для подключения PEN-проводника., рисунок 3. При отсутствии в составе этой части проводки автоматического выключателя шина расщепитель не применяется, что позволяет значимо увеличить эксплуатационную надежность проводки уменьшением количества болтовых соединений в ее составе.

Рисунок 3. Реализация перехода с применением трех шин

Их соображений удобства эксплуатации допускается установка нескольких защитных перемычек N-типа.

В области выполнения перехода провода РЕ и PEN целесообразно заземлить еще раз. Для этого привлекаются специально организуемые контуры заземления или же заземлители естественного характера. Данная особенность оговорена ПУЭ в пункте 1.7.61

. Параметры заземления этой разновидности действующими нормативами не задаются, но, исходя из здравого смысла и с учетом выполняемых функций, имеет прямой смысл обеспечить минимальное сопротивление. В качестве ориентира можно использовать значение 4 Ом.

Подключение PEN-проводника в частном доме

Если вы делаете проект электроснабжения частного дома или захотели выполнить замену электропроводки в старом доме или на даче, то должны знать, как правильно выполняется подключение PEN-проводника, т.к. в нормах имеется ряд требований.

В некоторых темах данный вопрос частично уже рассматривался и в данной статье подведу общий итог, чтобы вопросы подобного плана больше не возникали.

Сначала обратимся к требованиям ПУЭ, чтобы не быть голословным.

Требования ПУЭ по данной теме:

1.7.131. В многофазных цепях в системе TN для стационарно проложенных кабелей, жилы которых имеют площадь поперечного сечения не менее 10 мм2 по меди или 16 мм2 по алюминию, функции нулевого защитного (РЕ) и нулевого рабочего (N) проводников могут быть совмещены в одном проводнике (PEN-проводник).

1.7.132. Не допускается совмещение функций нулевого защитного и нулевого рабочего проводников в цепях однофазного и постоянного тока. В качестве нулевого защитного проводника в таких цепях должен быть предусмотрен отдельный третий проводник. Это требование не распространяется на ответвления от ВЛ напряжением до 1 кВ к однофазным потребителям электроэнергии.

1.7.145. Не допускается включать коммутационные аппараты в цепи РЕ- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN-проводника на РЕ- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

Частные дома и дачи чаще всего имеют воздушный ввод. Сейчас воздушные линии электропередач выполняют изолированными проводами (ВЛИ).

Ввод может быть однофазным либо трехфазным.

1 Однофазный ввод.

При однофазном вводе к дому подводится двухжильный провод СИП 2×16. Не 3 жилы, а 2! Сечение 16мм2. В 99% происходит именно так. На вводе устанавливается однополюсный или двухполюсный автоматический выключатель. Лучше двухполюсный. До автомата выполняется разделение PEN на PE и N. Для разделения можно взять ответвительный сжим У734 (лучше РДБ-80А) либо клеммные зажимы серии ЗНИ-16 PEN.

Схема подключения PEN-проводника при однофазном вводе:

Схема подключения PEN-проводника при однофазном вводе

2 Трехфазный ввод.

При трехфазном вводе к дому подводится четырехжильный СИП 4×16. Сечение меньше быть не может. Увеличиться может при большой удаленности от магистральной линии. На вводе устанавливаем трехфазный автоматический выключатель и выполняем разделение PEN-проводника, как при однофазном вводе.

Схема подключения PEN-проводника при трехфазном вводе:

Схема подключения PEN-проводника при трехфазном вводе

Данное подключение PEN-проводника неоднократно согласовывалось и не вызывало никаких вопросов. Также не забывайте про повторное заземление.

Советую почитать:

Выбор и проектирование ГРЩ

Главный виновник молниезащиты жилого дома

Как заземляют неметаллические трубы?

Про аттестацию индивидуальных предпринимателей Республики Беларусь

Использование в других операционных системах[ | ]

Формат PE также используется ReactOS, поскольку ReactOS предназначена для того, чтобы быть двоично совместимой с Windows на уровне а. Кроме того, он исторически использовался многими другими операционными системами, включая SkyOS и BeOS R3. Однако и SkyOS, и BeOS в конечном счёте перешли на формат ELF.

Поскольку платформа разработки Mono намеревается быть двоично совместимой с Microsoft .NET, она использует тот же формат PE, что и в реализации Microsoft.

На платформе x86 в Unix-подобных операционных системах некоторые двоичные файлы Windows (в формате PE) могут быть исполнены с помощью Wine. HX DOS Extender также использует формат PE для собственных 32-разрядных двоичных файлов DOS, кроме того, может в некоторой степени выполнить существующие двоичные файлы Windows в DOS, действуя, таким образом, как Wine для DOS.

Mac OS X 10.5 имеет возможность загружать и интерпретировать PE-файлы, однако они не являются двоично совместимыми с Windows.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Ошибки при разделении PEN проводника на PE и N

Самой распространенной ошибкой при раздельной прокладке проводников PE и N является их объединение за точкой разделения. В нормальном состоянии аппаратуры по проводнику РЕ не должен протекать ток, а в результате объединения он начинает работать как рабочий ноль (нейтральный проводник). Как результат – неправильная работа устройств защитного отключения (УЗО). Распространенный вариант ошибки – установка перемычек между нулем и заземляющим контактом (РЕ) розетки. Наиболее тяжелые последствия такого объединения возникают в случае обрыва нулевого проводника до места подключения в розетке.

Вторая ошибка – выполнение раздельных контуров заземления для различных устройств в одном здании. В таком случае на различных концах проводника РЕ возникает разность потенциалов, что приведет к протеканию тока в РЕ проводнике. При обрыве РЕ между устройствами, возможно поражение электрическим током. Еще такое подключение может вызвать сбои в работе цифрового оборудования.

Третья ошибка – использование в качестве заземлителя РЕ проводника арматуры здания или водопроводных труб. Арматура дома не гарантирует надежного контакта с землей, а водопровод может иметь места, поврежденные коррозией или непроводящие пластиковые вставки. Если заземление РЕ выполнено на водопровод в нескольких квартирах, то может возникнуть ситуация как во второй ошибке.

Для чего разделять PEN на две части

Правильное разделение

Разделять ПЕН провод на жилы PE и N имеет смысл лишь в том случае, когда каждую из них предполагается использовать по своему прямому назначению. Это удается сделать в следующих случаях:

  • в частном (загородном) доме, когда в распределительном щите делается отвод от PE шины, используемый для организации местного повторного заземления;
  • в городском многоквартирном доме, где жильцы подъезда договорились обустроить общий заземляющий контур на улице рядом с подъездом;
  • медный спуск ведется от провода PE к самодельному заземляющему контуру.

Когда в городских домах в подъездном щитке между шинами ставится перемычка, говорить о полноценном заземлении не приходится. В нормативной документации по этому поводу приводится рекомендация без подробного объяснения действия такого «заземления».

Подключение заземляющего устройства к нулевому проводу ВЛ:

Где производить подключение заземляющего устройства к нулевому проводу ВЛ?
Ответ на этот вопрос может дать только квалифицированный специалист. Невозможно везде произвести подключение по одному шаблону.
ВЛ для электоснабжения зданий индивидуального строительства, как и сами дома, строились в разное время, соответсвенно расположение вводных щитков – неодинаково. Вводной щит может находиться на опоре вне загородного участка, на самом участке, на стене дома, внутри дома и т.п.Исходя из оценки ситуации на месте и руководствуясь нормативными документами, электрик должен определить возможно ли вообще выполнить условия электробезопасности при подключении к нулевому проводу – если да, то определяется оптимальное место.

Когда вводной щит находится внутри загородного дома, то при подключении следует учитывать возможные аварийные ситуации на ВЛ (например: обрыв нуля, протекание импульсных и коммутационных перенапряжений и т.п.), в таком случае – целесообразнее подсоединять заземляющий проводник, при повторном заземлении, к нулевому проводу снаружи, а не в щитке внутри дома, чтобы не создавать неконтролируемый проводник (ноль(pen) – земля) внутри строения, через который будут проходить непредсказуемые аварийные нагрузки ВЛ. Тоже самое касается и темы перехода с системы заземления ТТ на систему TN-C-S – следует хорошо подумать, прежде чем “тупо” ставить перемычку между шинами N и РЕ в вводном устройстве, находящимся внутри дома, запитанного от ВЛ.
ПУЭ (7.1.21.) – рекомендуется предусматривать защитное отключение потребителей при превышении напряжения выше допустимого
на вводе в здание, возникающего из-за несимметрии нагрузки при обрыве РЕN проводника, например воздействием на независимый расцепитель вводного автоматического выключателя посредством реле максимального напряжения, при этом должны отключаться как фазный (L), так и нулевой рабочий (N) проводники.

Как уже отмечалось выше: применение системы заземления TN-C-S в загородном доме – зависит от состояния ВЛ.

Не допускается нулевой рабочий – N и нулевой защитный – PE проводники подключать под один контактный зажим, в целях сохранения соединения защитного проводника с заземлением в случае выгорания(разрушения) контактов зажима.Запрещается объединять нулевой защитный и нулевой рабочий проводники после разделения PEN-проводника на вводе в здание.

Заземлители и проводники, проложенные в земле, должны иметь размеры не менее приведенных в табл. 1.7.4.(ПУЭ)

Материал

Профиль сечения

Диаметр,
мм

Площадь поперечного сечения, мм

Толщина
стенки, мм

Круглый:

для вертикальных заземлителей;

16

для горизонтальных заземлителей

10

Прямоугольный

100

4

Угловой

100

4

Трубный

32

3,5

Сталь
оцинкованная:

Круглый:

для вертикальных заземлителей;

12

для горизонтальных заземлителей

10

Прямоугольный

75

3

Трубный

25

2

Медь:

Круглый

12

Прямоугольный

50

2

Трубный

20

2

Канат многопроволочный

1,8*

35

__________
* Диаметр каждой проволоки.

Дополнения к ПУЭ по материалам и сечениям проводников:
– АССОЦИАЦИЯ «РОСЭЛЕКТРОМОНТАЖ» ТЕХНИЧЕСКИЙ ЦИРКУЛЯР № 11/2006 “О заземляющих электродах
и заземляющих проводниках”
– ГОСТ Р 50571.5.54-2013 “Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов.” Следует учитывать, что в ГОСТ Р 50571.5.54-2013, введенном с 2013 года в приложении D.3 (Заземляющие электроды заглубленные в грунт. Номенклатура) – сталь без антикоррозионного покрытия отсутствует.

Меркурий-230

Второй жертвой будет трёхфазный

счётчик «Меркурий-230»:

Разбираем:

Добираемся до перемычки:

Мерим, и видим, что она того же сечения, что и в однофазном счётчике (11,3 мм²), только с волной посередине и более длинными контактными площадками, снабжёнными двумя выдавленными зацепами для зажимаемых проводов:

Зачищаем лужение, и тоже видим медь:

Таким образом, перемычка между зажимами нейтрали в рассматриваемых счётчиках Меркурий (думаю, что и во всех остальных их типах) отвечает требованиями для PEN-проводника, имея сечение больше 10 мм² по меди.

Остаётся вопрос с надёжностью зажимов и необходимостью переопломбировки счётчика при их плановой протяжке. Зажимы однофазного счётчика «Меркурий-201» не впечатлили надёжностью из-за тонких и мягких прижимных подвинтовых пластин, которые деформируются при затяжке от винтов. Кроме того, у меня был случай срыва резьбы в зажиме этого типа счётчика при небольшой перетяжке винта. А вот зажимы трёхфазного счётчика «Меркурий-230» оставили хорошее впечатление:

В обоих случаях зажатие провода осуществляется двумя винтами через пластину, что, на мой взгляд, существенно надёжнее зажатия того же проводника под один винт в шину PE.

Как найти нуль и фазу

В домашних условиях, даже не имея специальных приборов и приспособлений, возможно определить в обычной розетке, какой из двух проводов является фазой, а какой нулем. В этом случае используются электролампа или индикаторная отвертка.

Проверка с помощью электролампы

Для поиска нуля и фазы достаточно взять обыкновенный патрон с лампочкой и прикрутить два провода на его штатные места. Затем один из этих проводов подключить к заземляющим ножам в розетке, а второй — к любому из двух силовых разъемов.

Фазным будет являться тот разъем, при подключении к которому лампочка будет загораться. Это происходит потому, что по Правилам устройства электроустановок (ПУЭ), в вводном электрощите нулевые провода всех розеток должны быть соединены с земляными проводами этих же розеток. А отдельно земляная шина должна быть соединена с защитным контуром заземления. Именно это и обеспечивает наличие надежного нуля во всей цепи энергоснабжения дома.

Электролампа

Обратите внимание! Самостоятельно подобные процедуры допустимо делать только в том случае, когда квалифицированной помощи ждать неоткуда, а также в случае аварийной ситуации (пожар, короткое замыкание, попадание человека под напряжение). Не стоит забывать, что электрический ток очень опасен. Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

Не стоит рисковать своим здоровьем и своей жизнью из-за лампочки!

Индикаторная отвертка

Для того, чтобы определить фазу в сети переменного тока напряжением 220В — 230В, можно использовать бытовой указатель напряжения — индикаторную отвертку. Продается он практически в любом хозяйственном магазине и стоит (в зависимости от конструкции) очень недорого.

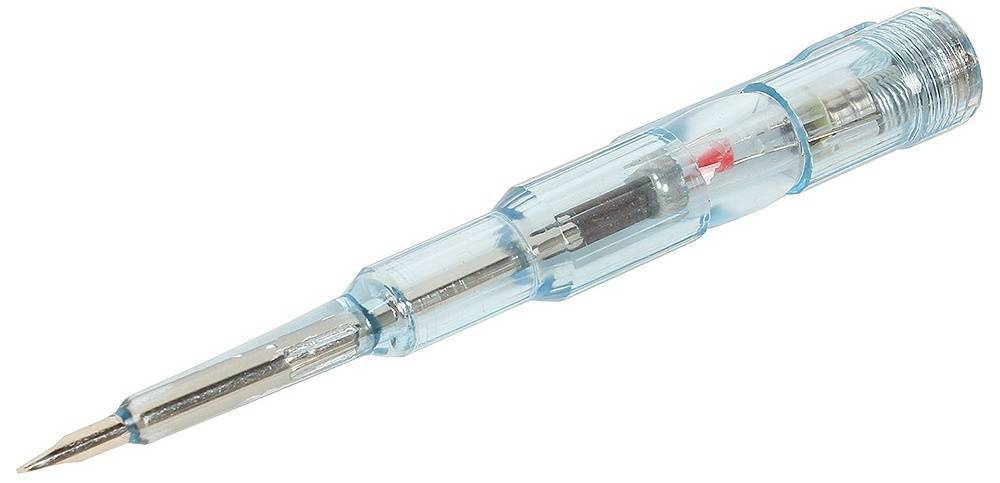

Пример исправной индикаторной отвертки

Как правило, инструкции к применению у подобных инструментов нет, поэтому, чтобы не получить электротравму, следует помнить несколько простых правил, применимых к любому инструменту, соприкасающемуся с токоведущими частями:

  1. Использовать инструмент только по назначению (запрещается применять указатель напряжения — индикаторную отвертку — в качестве обыкновенной отвертки для закручивания/откручивания винтов, саморезов, шурупов и т.д.)
  2. Перед использованием инструмента следует внимательно рассмотреть состояние изоляции на рукояти и жале (применимо для любых отверток, в том числе для индикаторных). Ни в коем случае не использовать приспособление, если изоляционное покрытие имеет сколы или вообще отсутствует.
  3. Проверять работоспособность индикаторных устройств необходимо на электроустановках, заведомо находящихся под напряжением (например, в удлинителе, в который включен работающий электроприбор).

Отвертка с изолированным жалом

В случае сомнения в работоспособности индикатора следует считать его неисправным, а электроустановку действующей. Так же существуют более точные и безопасные приборы для определения наличия напряжения в сети — это мультиметры, токоизмерительные клещи, вольтамперфазометры (ВАФ) и другие.

Мультиметр

В быту, как правило, используются простые мультиметры. Они способны показать наличие напряжения в сети и его значение. Намного безопаснее использовать для определения фазы именно эти приборы, так как их щупы имеют диэлектрическую рукоятку. Принцип определения такой же, как и в случае с патроном — достаточно один щуп приложить к земляному контакту розетки, а второй накладывать на один из двух контактов розетки.

Пример мультиметра

Электроэнергия (согласно второму закону Ньютона) не появляется из ниоткуда и не уходит в никуда. Она производится, транспортируется и потребляется на глазах. Нужно знать, откуда она берется, как к нам попадает и в каком виде. Каждый должен понимать, что в бытовом потреблении есть провода, которые могут нанести вред здоровью человека, а есть и такие, которые совершенно безвредны, поэтому необходимы небольшие знания и минимум приборов для определения и разграничения этих проводов. Но любые манипуляции с электричеством лучше доверять профессионалу — квалифицированному специалисту, чтобы избежать беды.

Технические характеристики

СвойстваЗначение PE80Значение PE100Стандарт
Плотность0,93 г/см³0,95 г/см³EN ISO 1183-1
Предел текучести при 23 °С18 Н/мм²25 Н/мм²EN ISO 527-1
Модуль гибкости при 23°С700 Н/мм²900 Н/мм²EN ISO 527-1
Ударная вязкость по Шарпи при 23 °С110/p кДж/м²83/p кДж/м²EN ISO 179-1/1 eA
Ударная вязкость по Шарпи при -40 °С7 кДж/м²13 кДж/м²EN ISO 179-1/1 eA
Твердость при вдавливании шарика (132Н)37 МПа37 МПаEN ISO 2039-1
Точка плавления кристаллитов131 °C130 °CDIN 51007
Коэффициент теплвого расширения0,15…0,20 мм/м К0,15…0,20 мм/м КDIN 53752
Теплопроводность при 23 °С0,43 Вт/м К0,38 Вт/м КEN 12664
Водопоглощение при 23°С/24ч0,01-0,04%0,01-0,04%EN ISO 62
ЦветRAL 9005, черный янтарьRAL 9005, черный янтарь
Предельный кислородный индекс (LOI)17,4%17,4%ISO 4589-1

Виды систем искусственного заземления

В классификации систем заземления есть естественные и искусственные типы заземления.

Системы заземления искусственного типа:

  • TN-S;
  • TN-C;
  • TNC-S;
  • TT;
  • IT.

Виды заземления — расшифровка названия:

  • T — заземление;
  • N — подсоединение проводника к нейтрали;
  • I -изолирование;
  • C — объединение опций функционального и нулевого провода защитного типа;
  • S — раздельное использование проводов.

Многих людей интересует вопрос о том, что называют рабочим заземлением. По-другому его называют функциональным. Ответ на данный вопрос даёт пункт 1.7.30 ПУЭ. Это заземлерие точек токоведущих частей электрической установки. Применяется для обеспечения функционирования электрических приборов или установок, а не в защитных целях.

Также многих волнует вопрос о том, а что такое защитное заземление. Это процесс заземления устройств с целью обеспечения электробезопасности.


Watch this video on YouTube

Разделения PEN на PE и N

Прогресс идет вперед в ногу со временем. Говорят, что иногда он опережает свое время, а иногда – безнадежно отстает. Но если прогресс и время – понятия не особо материальные, то техника – вещь весьма ощутимая и не очень изменчивая. «К чему эти метафизические рассуждения в статье про электрические сети?» — возможно, спросите вы. Но они имеют самое непосредственное отношение к предмету обсуждения – как и, главное, зачем разделить PEN проводник на PE и N.

В 1913 году в целях экономии металла и по некоторым другим причинам была предложена система TN-C, то есть схема нейтрали в сетях до 1 кВ, при которой нулевой рабочий N и нулевой защитный PE проводники объединены (Combined) в один общий проводник PEN. Электробезопасность в таких системах осуществляется отключением КЗ предохранителями или автоматами. В СССР (и не только) с такой системой заземления было построено огромное количество жилых, общественных и промышленных зданий. Однако явные недостатки такой системы – опасность эксплуатации электроустановок при обрыве нуля или при замыкании на корпус – привели к необходимости создания и применения других систем заземления.

Итак, здания построены, потенциально опасные сети проложены, а ТНПА (например, ТКП 339-2011, п. 4.3.20) справедливо регламентируют применение более современных и безопасных систем заземления, допускающих использование устройств, повышающих электробезопасность и надежность электроснабжения. Такой системой как раз является TN-S, при которой защитный и рабочий нули разделены (Separated) сразу на подстанции. Как правило, в новостройках применяют именно такую систему. В такой сети возможно применение устройств защитного отключения (УЗО), что является главным преимуществом перед системой TN-C: УЗО или дифавтомат защищает от поражения током человека и электропроводку от перегрузок.

Конечно, проводить реконструкцию каждой подстанции для создания системы TN-S нерационально, однако применять безопасные и надежные системы необходимо. Здесь появился компромисс – заземление по схеме TN-C-S, то есть «среднее арифметическое» между двумя системами, о которых было сказано выше. Такую систему заземления применяют при капремонтах зданий или реконструкции их сетей. От подстанции к зданию подводят четырехжильный кабель и в вводном щите здания — ВРУ (вводном распредустройстве) производят разделение проводника PEN на PE и N, причем придерживаются схемы разделения PEN проводника:

  1. PEN со стороны кабеля подключаются к главной заземляющей шине (ГЗШ) PE, которая электрически соединена с корпусом шкафа или щита.
  2. ГЗШ соединяют с нулевой рабочей шиной N, установленной на изоляторах. Эти две шины соединяются между собой перемычкой такого же сечения, как у самих шин.
  3. К шине PE подключаются проводники PE, идущие к розеткам и электроприемникам, к шине N – рабочие нули розеток и электроприемников.

Часто возникают вопросы про место разделения PEN проводника. Разделение PEN-проводника осуществляют до вводного устройства в здание или дачный дом, то есть до вводного автомата или рубильника. Проводник N, идущий от шины N, подключают к счетчику электроэнергии. Отдельно хочется отметить, что после разделения PEN в направлении от источника энергии к электроприемнику повторное соединение PE и N недопустимо, как недопустимо и использование предохранителей или автоматов в PEN, PE и N-проводниках.

При наличии системы TN-C, TN-S или их комбинаций рекомендуется применять повторное заземление (главным образом состоящее из естественных заземлителей) PE- и PEN-проводников на вводе в здания. И, конечно же, какой бы совершенной ни была система заземления, если не произведена проверка сопротивления заземляющего устройства (ЗУ), нет гарантии, что данная система будет функционировать должным образом. Измерение сопротивлений могут провести специалисты нашей лаборатории электрофизических измерений.

Facebook ()

www.38i.ru

Социальные кнопки для Joomla

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
