Способы и схема укладки пирога под теплый пол

Деревянный пол в квартире

Самый простой и распространенный способ – установка деревянных лаг на бетонное основание в квартире.

Деревянный пол в квартире

  • Главной особенностью деревянного пола в квартире является отсутствие дополнительного чернового пола. Тут вместо него используется бетонная плита.
  • Основание пола в квартирах теплое, поэтому утеплитель тут используется редко, но требуется наличии шумоизоляции.

Пирог деревянного пола для квартиры с шумоизоляцией:

  • Бетонная плита, выровненная с помощью песка;
  • Гидроизоляция;
  • Шумоподавляющие подкладки;
  • Деревянные лаги;
  • Минеральная вата;
  • Пароизоляция;
  • Контробрешетка;
  • Обшивка из досок или фанеры;

Какое основание лучше для пирога тёплого пола

Практически каждый вид пола с обогревом можно укладывать на любую поверхность. В городских квартирах, где основание — бетонные плиты перекрытия, допускается монтаж любого тёплого пола по ним: электрического, инфракрасного или водяного, хотя последний рекомендован только на первых этаж многоэтажек.

Рекомендуем: Преимущества автомобилей с кранами манипуляторами

В частном доме, пирог пола обычно монтируется на деревянное основание. Укладывать на него можно любое устройство. Однако, инфракрасный тип более предпочтителен, так как пожаробезопасен и прост в укладке. Читайте статью, как произвести монтаж водяного и электрического тёплого пола по деревянным перекрытиям в частном доме.

В случаи с кабельной системой потребуется дополнительно позаботится о безопасности, и проложить металлизированные пластины в местах укладки провода. При монтаже водяного тёплого пола на деревянное основание, нужно убедиться, что перекрытия выдержат тяжёлую конструкцию.

При строительстве нового дома, идеальным решением будет тёплый пол на грунт, водяной или кабельный, который будет монтироваться параллельно с возведением здания.

Выбор тепло- и гидроизоляции

В качестве теплоизоляции можно выбрать несколько материалов. Наиболее экологичный – это керамзит. Он недорогой, негорючий, не гниет, на нем не образуется плесень. Но его теплоизоляционные качества оставляют желать лучшего.

На фото утеплитель керамзит

Еще один экологически чистый материал – это опилки. На пилорамах их можно добыть практически бесплатно. Они обладают низкой теплопроводностью, подходят для утепления чердачного перекрытия. К недостаткам можно отнести их способность со временем уменьшаться в объеме, подверженность воздействию влаги и, как следствие, образованию грибка. Снизить эти риски можно с помощью добавок – глины, цемента, извести или борной кислоты, как антисептика.

Опилки как утеплитель

Минвата (или стекловата) – также бюджетный вариант. Она не горит, хорошо держит тепло и обладает высокими звукоизолирующими свойствами. Но ее укладка требует соблюдения определенной технологии, к тому же, она может вызывать аллергию и раздражение кожи.

Внешний вид минваты

Маты минваты

Пенопласт – один из самых удобных во всех отношениях вариантов. Он дешевый, имеет хорошие теплоизоляционные качества, прост в укладке. По нему можно делать плотную армированную стяжку. Из той же серии – экструдированный пенополистирол, он более устойчив к влаге.

Пенопласт для утепления

Экструдированный пенополистирол

Гидроизоляция

Это не менее важный компонент пирога пола. Самый простой вариант – это полиэтиленовая пленка.

Полиэтиленовая пленка

Второй вариант – это оклеечные рулонные материалы, состоящие из непромокаемого материла с нанесенным на него битумно-полимерным составом. Его применение оправданно там, где подземные воды подходят близко к поверхности. Чаще всего для этой цели используют рубероид.

Рулонная гидроизоляция

Наиболее технологичный и самый дорогой вариант – это мембранное покрытие. Оно представляет собой самоклеющуюся пленку, состоящую из трех слоев – жесткой пластиковой пленки, битумно-полимерного и антиадгезионного слоя. Ее удобно применять для создания гидроизоляции в помещениях со сложной конфигурацией.

Профилированная мембранная гидроизоляция

Пирог цокольного перекрытия в каркасном доме

Цокольное перекрытие требует повышенного внимания к устройству утепления, поскольку именно эта часть дома наиболее уязвима для холодов. Перекрытие цоколя граничит с холодной зоной подвала, в то время как другие перекрытия не имеют такого контакта.

Пирог пола цокольного перекрытия. 1 — лага перекрытия.

Правильное устройство перекрытия цоколя гарантирует:

  • Умеренные затраты на отопление помещений первого этажа.
  • Отсутствие плесени и грибковых образований.
  • Отсутствие гниения деревянных элементов перекрытия.

Пирог пола по лагам подробно описан в разделе «Правильный пирог пола по лагам каркасного дома». Устройство же цокольного перекрытия требует дополнительного внимания к деталям:

  1. Обязательная толщина утеплителя не менее 200 мм. Иначе полы могут быть холодными.
  2. Ветрозащита должна быть доведена до краев помещения и тщательно приклеена.
  3. Обязательное использование брусков по лагам обеспечивает наличие вентиляционного зазора между досками пола и утеплителем. Это препятствует образованию гнили и плесени.

Пол 1 этажа требует качественного утепления, для того чтобы поддерживать комфортную температуру во всем доме.

Типы стяжек

Если говорить о конструктивных особенностях, все стяжки подразделяются на связанные с основой или выполненные на разделительном слое. Разделительный слой – это плотная п/э пленка либо система тепло-, звукоизоляции.

Технология монтажа в каждом случае аналогична, вне зависимости от типа конструкции. Разница состоит в принципах подготовки основы и в толщине.

Отличительные характеристики:

  • связанные – имеют соединение с конструктивной частью объекта. Это либо бетонная плита пола на грунте, либо плита перекрытия. Такие стяжки функционируют совместно с основой, на которую уложены. Перед монтажом бетонная плита в обязательном порядке грунтуется, то есть, необходимо выполнить слой, работающий на высокую адгезию;
  • на разделительном слое – выполняется если основание: 1. Влажное, 2. Загрязнено жирами, 3. Присутствует высокая абсорбция, 4. Слишком слабое. Конструкция заливается поверх разделительного слоя. Обычно это п/э пленка 0.2 мм толщиной. Материал всегда настилается внахлест (10 см), с заходом на стены. После окончания работ излишки срезаются;
  • плавающие – решение для мест, где следует снизить уровень ударных шумов или основа слишком слаба. Подложку (звукоизоляционный слой) настилают при помощи специальных материалов. Это может быть натуральная пробка, полимерные плиты, листы гофрокартона, минеральные маты, толщиной 30-40 мм. На теплоизоляцию настилают п/э пленку, а затем приступают к заливке раствора. Если помещение размещено над неотапливаемым участком, следует озаботиться вопросом теплоизоляции.

Плиты утеплительного материала кладут с перевязкой, то есть со сдвигом швов относительно друг друга

Классификация

Полный разбор элемента позволяет выделить несколько категорий полов, разделяющихся по предназначению. Это производственные здания, жилые дома, общественные заведения и животноводческие помещения.

Существует ещё несколько различающих особенностей, в первую очередь, разделение по типам: монолитный, рулонный и штучный. Разбор места монтажа делится в зависимости от расположения: над отапливаемым помещением, конструкция полов по грунту, по междуэтажному перекрытию.

  • однослойный, изготавливающийся из материала, соответствующего ГОСТ по теплопотерям и звукопопускаемости;
  • раздельная конструкция, выполненная из отдельного слоя звукоизоляции, стяжки и финишного покрытия;
  • пустотный, выполняется по лагам (перерубам) с укладкой между ними тепло- и звукоизоляции.

Понять, как сделать хороший пол при соблюдении многочисленных требований, можно только после полного ознакомления с нормативами.

Устройство теплого пола с жидким теплоносителем

Как мы знаем, зачастую, в частных домах присутствует централизованное газоснабжение. Многие устанавливают двухконтурные котлы, которые обеспечивают наличие горячей воды в трубопроводе. В данной ситуации в качестве теплоносителя лучше выбрать воду. Но если вы не проживаете в загородном доме, а лишь приезжаете на выходные, лучшим теплоносителем будет антифриз. В таком случае вам не придется каждый раз спускать воду из системы и труб.

Существует 2 типа системы отопления с жидким теплоносителем: с открытым и закрытым контуром. Различие между этими типами заключается в особенности конструкции расширительного бачка.


Источник cabel-electro.ru

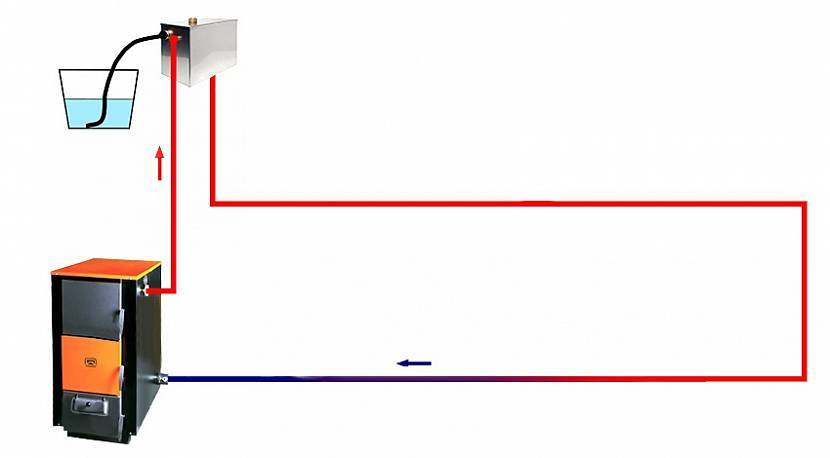

Расширительный бачок открытого типа в системе отопления

Система с открытым контуром состоит из бачка, который напрямую сообщается с атмосферой. Во время нагрева увеличивается объем жидкости. Его можно компенсировать простым способом – добавить в емкость необходимое количество воды. А вот система с закрытым контуром характеризуется специальной конструкцией расширительного бачка.

Теплый пол с жидким теплоносителем включает в себя:

  • котел и циркуляционный насос;
  • расширительный бачок и кран Маевского;
  • распределительный узел и предохранительный клапан;
  • трубопроводы.

Вода в системе отопления постоянно подогревается за счет котла, который и отслеживает ее температуру. Нагретая вода попадает в главный коллектор, а после – в распределительный узел. Здесь происходит равномерное распределение теплой воды по всем трубам во всех комнатах. Благодаря этому во всем доме температура будет одинаковой. Монтаж водяного теплого пола в частном доме должен выполнять специалист.


Источник cabel-electro.ru

Расширительный бачок закрытого типа в системе отопления

Проблемы

Выбирая утепленную шведскую плиту в качестве фундамента своего дома, важно учесть и все особенности этой конструкции, часть из которых можно смело приписывать к откровенным недостаткам

Точность исполнения

Первая особенность касается самой технологии возведения фундамента. Целостность и надежность плиты с утеплением зависит от точности исполнения каждого этапа, особенно, что касается выведения общей плоскости при утрамбовке песчаной подушки.

Обустраивать такой фундамент самостоятельно очень рискованно, потому необходимо обращаться к фирмам и компаниям-подрядчикам с большим опытом и гарантией качества.

Последствия пучения почвы

Материал для устройства УШП гарантированно выдерживает усилие на сжатие при 2% деформации не менее 200 Па, однако это совсем не значит, что амортизировав в один год пучение грунта, материал с легкостью вернет прежнюю форму.

Многолетних испытаний данная технология, к сожалению, не проходила и не подвергалась критическому осмыслению. Точно утверждать, что пучение почв не скажется на форме утеплителя и впоследствии не повлияет на геометрию плиты, невозможно.

Грызуны

Экструдированный пенополистирол несъедобен для грызунов, в особенности мышей и крыс и даже ядовит. Однако он остается идеальным материалом для обустройства гнезд и норок, притом даже для муравьев и прочих насекомых.

Теплый пол в плите фундамента – рискованно

Обустройство теплых полов по всему первому этажу – это действительно отличное решение, однако в УШП предлагается монтировать трубы непосредственно в тело плиты, на которую после будет опираться весь дом. Это делает теплый пол совершенно неремонтопригодным.

В случае возникновения протечки в первую очередь пострадает основание фундамента, куда вода устремится вначале. А после обнаружения проблемы, невозможно будет определить, где именно поломка.

Любые работы по разборке основания плиты для устранения течи связаны с нарушением целостности фундамента, что попросту недопустимо. Лучше отказаться от встроенных теплых полов и обустроить их уже отдельно при необходимости.

Расположение ввода коммуникаций

Уже не будет возможности перенести или скорректировать позицию канализационной трубы или эклектического ввода в ходе строительства. Это недостаток всех плитных фундаментов, так что предстоит очень тщательно продумать планировку еще до начала работ с фундаментом.

Правила расчета метража труб

Рассчитать метраж элементов для сборки полов с подогревом можно после составления схемы всей системы.

При расчете учитываются следующие нюансы:

  1. В местах размещения мебели, габаритного напольного оборудования, бытовой техники трубы не прокладываются.
  2. Длина контуров с разным размером сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм – не более 120 м. Расположение каждого контура соответствует площади в 15 м 2 . Если не придерживаться таких рекомендаций в сети обогрева давление будет низким.
  3. Расхождение между протяженностью линий не больше 15 м. Для объемного помещения делается несколько веток обогрева.
  4. При условии использования эффективных теплоизолирующих материалов, оптимальный шаг расположения труб равен 15 см. Если же дом расположен в зоне с суровыми климатическими условиями, где температура падает ниже -15°C, расстояние должно быть уменьшено до 10 см.
  5. Если был выбран вариант укладки с шагом в 15 см, затраты материалов равны 6,7 м на 1 м 2 . Укладка труб с промежутком в 10 см – 10 м на 1 м 2 .

Теплый пол может быть укомплектован только цельной трубой. В зависимости от метража, приобретается несколько или одна бухта с трубами для водяного контура. Затем производят ее разделение на нужное количество линий.

Работы по обустройству водяных полов с подогревом всегда начинаются с самой холодной стороны помещения. Очень важен вопрос выбора оптимального маршрута теплового носителя — температура воды снижается ближе к окончанию контура.

Утепление пола квартиры с заливкой бетонной стяжки.

Полиэтилен, гидропароизоляция укладывается на подготовленную ровную бетонную плиту перекрытия внахлест друг на друга не менее 10 см., нахлесты проклеиваются специальным двухсторонним скотчем или клеем. Края изоляции должны ложиться на поверхности стен не менее 20 см,

Укладывается утеплитель, экструдированный пенополистирол, плотный пенопласт или керамзит. На стену по периметру крепится демпферная лента от верхнего уровня утеплителя, которая должна быть выше уровня готового пола. Она позволит компенсировать расширение окончательной стяжки при нагревании и выступит своеобразным амортизатором, лишнее потом обрежется.

Нагреваясь стяжка расширяется, и демпферная лента (тепловой зазор) даст возможность двигаться стяжке, тем самым мы предотвратим трещины и расколы в стяжке.

С верху укладывается гидропароизоляция или полиэтилен, затем при необходимости армируящая сетка с ячейкой 5-10 см.

При армировании стяжки сеткой, нужно чтобы она не лежала на утеплителе, а находилась в середине заливаемой стяжки, для чего под нее подкладывают либо подручные материалы (куски бетона, обрезки арматуры, пластмассовые крышки от бутылок), короче что не гниет, либо можно купить в магазине предназначенные для этого пластмассовые “стульчики”.

Для армирования стяжки без металичекой сетки, можно в магазине купить специальную фибру для армирования бетона, которая просто добавляется в раствор при замешивании. Никаких проблем с нарезанием и укладкой сетки. Описывать ее виды и свойства каждой не буду, эта тема отдельной статьи, все найдете в интернете.

Уровнем отмеряем нужную высоту. Прикладываем маяки (металлические уголки) на дюбеля установленные по необходимому уровню и приляпываем их раствором. Не забываем проверить уровень после установки.

Более подробно узнать про заливку стяжки вы можете прочитав статью Устройство и укладка выравнивающей цементно-песчаной стяжки пола своими руками.

Накладываем цементную смесь для стяжки (3 песка, 1 цемента, вода) без пропусков между дюпелями. После устанавливаем маяк еще раз и погружаем его вглубь. Излишки раствора снимаем мастерком. Таким же способом расставляем остальные маяки. Далее заполняем раствором весь пол, равняем провилом по маякам. Оставляем до полного высыхания.

Поверхность готова для дальнейшего декорирования плиткой или ламинатом.

Толщина бетонной стяжки должна быть не менее 4-8 см.

Здесь важно обеспечить прочность конечной поверхности. И не забывайте, что стяжка должна хорошо просохнуть перед отделочными работами

Помните, что в результате утепления пола высота потолков в вашей квартире уменьшится.

Пирог пола перекрытий

Он не будет столь многослойным, его основная задача снизить слышимость между этажами. С другой стороны, перекрытие должно быть прочным, чтобы выдержать вес межкомнатных перегородок, инженерного оборудования и мебели.

Наиболее удобной будет балочная конструкция. Ее, кстати, можно обыграть в интерьере первого этажа. В любом случае, необходим двойной пол – черновой и чистовой.

Чтобы конструкция была прочной, сечение балки должно быть не менее 15 см. Длина балки из цельной древесины — от 2,5 до 3,6 м, из клееного бруса – от 4,2 до 6 м.


Схема чистового и чернового деревянного пола с утеплением

В конструкции важен шаг балок. Если они расположены на расстоянии более 1,5 м друг от друга, на них потребуется положить лаги, чтобы половицы не прогибались.


Расстояние между балками в зависимости от их сечения

Порядок работ

Шаг 1. Выемка древесины в стеновом брусе и установка в них балок. Концы из должны быть обернуты рубероидом. Крепление их анкерными болтами.


Технология возведения балок в деревянном доме путем врубки их в верхний венец дома


Параметры врубки для крепления балок перекрытия к брусу верхней обвязки

Видео — Способ монтажа балок перекрытия

Шаг 2. Укладка чернового пола со стороны потолка.


Черновая подшивка по балкам

Шаг 3. Уклада теплоизоляции.


Укладка минваты

Шаг 4. Поверх теплоизоляции необходимо уложить слой гидроизоляции – пленку или рулонную резину. Закрепляется строительным степлером.


Зазор между утеплителем и гидроизоляцией улучшит характеристики «пирога»

Шаг 5. Сверху укладывается чистовое, а затем напольное покрытие.

Балочное перекрытие удобно тем, что пространство между ними можно спрятать все инженерные коммуникации – кабели, трубы и прочее. Такие перекрытия – это лучший вариант для деревянного дома.

Красивый ровный теплый сухой пол – это не просто эстетично. Это — тепло в доме и здоровье его жильцов.

Роль ОСП в устройстве пола

Укладка ОСБ или фанеры для выравнивания пола

ОСП или ОСБ используют для достижения одной из или всех 3 задач:

  1. Чтобы выровнять пол и скрыть дефекты.
  2. Дабы обеспечить хорошую звукоизоляцию. Многослойная структура успешно поглощает шум.
  3. Чтобы утеплить пол и сделать качественную гидроизоляцию. Материал на натуральной основе отличается повышенной влагостойкостью и отлично сберегает тепло.

Особенности применения материала

ОСП (ОСБ) не всегда крепятся на пол. Если бетонное основание имеет большие перепады высоты или значительные неровности, плиты фиксируют на деревянных брусьях. Последние успешно выступают в роли лаг.

На относительно ровную поверхность ОСП (ОСБ) укладывают без использования лаг. Толщины одной плиты зачастую вполне достаточно, чтобы выровнять поверхность. Фиксируется ОСП (ОСБ) дюбелями или с помощью саморезов.

Материал отличается высокой влагостойкостью, но всё же впитывает незначительную часть влаги. Из-за этого он немного расширяется. Сжатие-расширение можно компенсировать, оставив меж плитами ОСП (ОСБ) зазоры (до 3 мм).

После укладки материала можно начинать отделочные работы. Хотя, не обязательно использовать плитку, ламинат или линолеум. ОСП (ОСБ)-материал сам по себе считается презентабельным тёплым покрытием для дома. Его нужно просто зачистить и покрыть несколькими слоями лака.

https://youtube.com/watch?v=-RDUYBM7u1k

Полистирольный способ утепления бетонного перекрытия пола.

Данный способ взят из полистирольного монтажа систем водяного теплого пола и сухой стяжки. Похож на выравнивание сухой стяжкой.

Такой вариан подходит если основание с незначительными перепадами, а горизонт в общем устраивает, можно подвыровнить его наливным полом или сухим песком, чтобы листы не играли, после чего укладывается утеплитель.

Суть заключается в следующем, просто укладываете листы плотного пенополистирола на пол по всей площади с проклейкой скотчем швов, а сверху листовые материалы в два слоя с перевязкой швов и скреплением их саморезами, как при сухой стяжке.

Листы утеплителя можно приклеить к основанию или закрепить пластмассовыми дюбелями для утеплителя с широкой шляпкой. Главное чтобы листы утеплителя не гуляли на бетонном основании.

Не забываем между стенами и верхним настилающим листовим материалом оставлять зазор не менее 5 мм., так же финишным напольным покрытием для теплового расширения.

Водяной

Устройство

Водяной теплый пол — это система трубопроводов, установленных в системе слоев пирога теплого пола.Для этого требуется укладка труб с горячей водой «змейкой», равномерно охватывающей всю площадь помещения.

Нагрев воды осуществляется либо автономно, при помощи котла (например, газового или электрического), либо подключается к системе ЦО, если имеется такая возможность. Характерной особенностью такой конструкции является более мягкий режим нагрева по сравнению с электрическим, температура воды не превышает 70-80 градусов, что безопасно в пожарном отношении, но вполне достаточно для обогрева, учитывая площадь излучения.

Еще одна особенность — большая тепловая инерция, после отключения такой пол остывает медленно. При этом укладка теплого пола под плитку своими руками в данной ситуации не отличается особыми трудностями.

Пирог

Решение вопроса, как правильно уложить теплый пол под плитку, начинается с правильного обустройства пирога.

Пирог водяного пола под плитку включает в себя такие слои:

  1. Черновой пол.
  2. Слой утеплителя, исключающий непроизводительные потери — нагрев чернового пола.
  3. Гидроизолирующая пленка.
  4. Сетка МАК.
  5. Трубы теплого пола.
  6. Слой стяжки.
  7. Плитка.

Такой состав пирога наиболее подходит к бетонному черновому полу, поскольку для деревянных конструкций состав пирога меняется:

  1. Черновой пол (настил из досок).
  2. Обрешетка, толщиной с диаметр труб, обеспечивает желоб для безопасности труб.
  3. Трубы теплого пола.
  4. Цементная стяжка.
  5. Плитка.

Для деревянных конструкций чернового пола нет смысла укладывать слой теплоизоляции, так как сама конструкция деревянного перекрытия, по сути, сплошной теплоизолирующий слой, а настил из досок обладает хорошими теплоизолирующими свойствами. Именно от этих моментов и зависит толщина теплого пола под плитку.

Инструменты и материалы

Для работы потребуются:

  1. Трубы (лучше всего — металлопластиковые).
  2. Соединительные фитинги.
  3. Самоклеящаяся лента.
  4. Арматурная сетка.
  5. Цемент, готовый состав для стяжки.
  6. Плитка, клей для плитки.
  7. Гидроизолирующая пленка.
  8. Ножовка по металлу.
  9. Острый нож.
  10. Молоток, пассатижи, емкость для замешивания цементного состава и т. д.

Инструментов может понадобиться гораздо больше, все зависит от их наличия, от принятой схемы работы и от навыков мастера. При этом теплый пол под плитку: технология и специфика будут непосредственно зависеть от данных факторов.

Укладка

Укладка плитки на теплый пол имеет в основе простые принципы. Этапы работ выглядят так:

Площадь помещения разбивается на зоны максимальной площадью 40 кв. м

Особенно важно, если помещение имеет сложную геометрию, вынуждающую использовать членение для получения более простых участков. Это необходимо для более удачного выбора размещения труб — змейкой или улиткой

Укладывается слой утеплителя

Для наиболее качественной работы лучше всего использовать экструдированный полистирол, он не пропускает ни воду, ни пар, являясь прекрасным теплоизолятором. Кроме того, он довольно жесткий и прочный материал. Укладывается слой гидрозащиты — лучше всего, полиэтиленовая пленка. Она не позволит воде из стяжки просочиться между плитами утеплителя и отсечет пар, просачивающийся во время отключения теплого пола сквозь стяжку. Укладка армирующей сетки МАК, защищающей утеплитель и гидрозащиту при монтаже и заливке стяжки. Монтаж трубопроводов. Участки труб крепятся к сетке для фиксации положения. Слишком жестко не крепить, возможны температурные деформации. Присоединяются гофрированные вставки для компенсации температурных расширений, трубопровод подключается к воде и опрессовывается под давлением. (Как минимум — выдерживается несколько дней наполненным водой). Заливка стяжки. В это время трубы должны находиться под рабочим давлением. Стяжка выдерживается для высыхания, после чего на нее укладывается плитка.

Внимание! Монтаж теплого пола под плитку своими руками на деревянное основание примерно такой же, только вместо укладки утеплителя на пол набиваются рейки, образующие углубления для размещения зигзагов «змейки». Некоторые этапы монтажа по необходимости могут быть дополнены какими-либо операциями. При этом установка теплого пола под плитку все равно станет наиболее удобным способом обогрева

При этом установка теплого пола под плитку все равно станет наиболее удобным способом обогрева

Некоторые этапы монтажа по необходимости могут быть дополнены какими-либо операциями. При этом установка теплого пола под плитку все равно станет наиболее удобным способом обогрева.
