Проекты и чертежи фундаментов частных домов

Основные этапы составления плана фундамента

Схема плана фундамента.

Важно в данном процессе сначала начертить оси ленточного фундамента дома и, согласно им, продолжать вычерчивать оставшиеся элементы планируемой конструкции. В данном процессе можно будет достаточно просто и быстро переносить все особенности, выявленные на более ранних этапах проектирования, на бумагу. На рисунке 1 отмечены оси фундамента под крупногабаритное сооружение

Этим способом вам в дальнейшем легко удастся создать чертеж фундамента сборного, указанного на рисунке 2. Здесь сначала отмечается 1 блок, который ставится на строго определенное место, оставшиеся блоки будущего фундамента идут по стопам за ним

На рисунке 1 отмечены оси фундамента под крупногабаритное сооружение. Этим способом вам в дальнейшем легко удастся создать чертеж фундамента сборного, указанного на рисунке 2. Здесь сначала отмечается 1 блок, который ставится на строго определенное место, оставшиеся блоки будущего фундамента идут по стопам за ним.

В результате у вас получатся цепочки конструкций, размеры и характеристики которых во многом зависят от того, в какой части участка они должны быть установлены.

Разбивка участка под фундамент и его раскладка

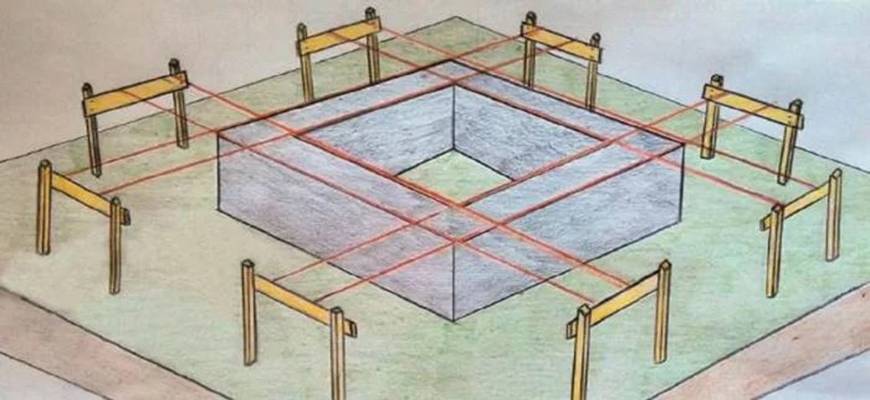

Разбивка осей фундамента.

Осуществляя проектирование зданий и непосредственно придумывая раскладку оснований, необходимо соблюдать строго определенный порядок. Здесь допустимо фиксировать объем отдельных блоков и повторять их в четырех координационных осях. Уже после формирования чернового варианта плана фундамента допустимо приступать к обозначению единых зон. Дальше необходимо сделать четырехмерное, объемное изображение в проекте основания дома. Завершающим этапом считается окончательное формирование чертежа (в него включены подбор веса, создание надписей).

Далее в соответствии с особенностями плана необходимо приступать к разметке участка под дом. Здесь сначала приводят землю в порядок, весь мусор и лишние элементы при этом складируют в предварительно подготовленные участки. Далее формируют разбивку проекта предстоящего жилья на территории. Для этого обносят участок колышками, которые будут указывать основные границы будущего строения. Опытнейшие строители с этой целью применяют угломер, а если необходимое тригонометрическое оборудование отсутствует, в таком случае допустимо воспользоваться рулеткой, капроновым шнуром, гидроуровнем, угольником с гранями, соотношение которых будет составлять 3:4:5. Уже после подготовки всех инструментов и материалов необходимо по возведенным ограничителям (колышкам) при помощи капронового шнура, прикрепленного в обноске, выполнить своеобразную разбивку осей основания дома.

Обноску организуют по врытым кольям шириной от 12 до 14 см, при этом высота их должна составлять примерно 75-100 см. Для более точной разметки и для организации профессиональной степени распланировки к этим колышкам прибивают горизонтальные дощечки в стороны. Они позволят направлять шнурку как можно более точно и правильно. Колья должны быть расположены по всему периметру отведенного под строительство участка на расстоянии не менее 150 см друг от друга. После этого приступают к подробной разбивке проекта жилого дома. С этой целью можно воспользоваться:

  • рулеткой;
  • шнуркой;
  • угломерным инвентарем.

Согласно абсолютно всем граням основания дома, натягивают провод, в местах пересечения заколачивают колышки, согласно которым натягивают провод, указывающий границы котлована около подвала, например. При разбивке основания дома нужно следить еще и за тем, чтобы стены жилья граничили между собой по всей глубине основания дома. Такого рода наблюдения выполняют замером диагоналей прямоугольника, которые должны быть равными. Если диагонали разные, выполняют надлежащее исправление в обноске постройки.

https://youtube.com/watch?v=nzA_8XoIBZc

Итак, для того чтобы правильно соорудить то или иное жилое строение, необходимо подготовить тщательный подробный проект фундамента. Это можно сделать как самостоятельно, так и с помощью профессиональных инженеров. Данный документ должен учитывать используемый материал и особенности грунта.

Проводим расчеты самостоятельно

Уверяем вас, что сегодня в сети предоставлено достаточное количество информации для того, чтобы максимально провести все необходимые расчеты. Для этого совершенно не обязательно быть инженером и иметь техническое образование. При ответственном подходе к вопросу, а также будучи наблюдательным и внимательным человеком, с легкостью можно рассчитать все критерии, необходимые для создания, к примеру, ленточного основания для нежилого сооружения либо ограждающей конструкции

Важно учитывать следующее:

  • Вертикальное воздействие на грунт;
  • Нагрузку веса основной конструкции на основание;
  • Вес крыши и стропильной системы (но только в том случае, если вы собираетесь возводить сарай или нежилой флигель);
  • Создавая чертеж фундамента, для того, чтобы исключить погрешности, результаты необходимо умножить на «2%». Это поможет перестраховаться от возможных недочетов в процессе самостоятельного проектирования.

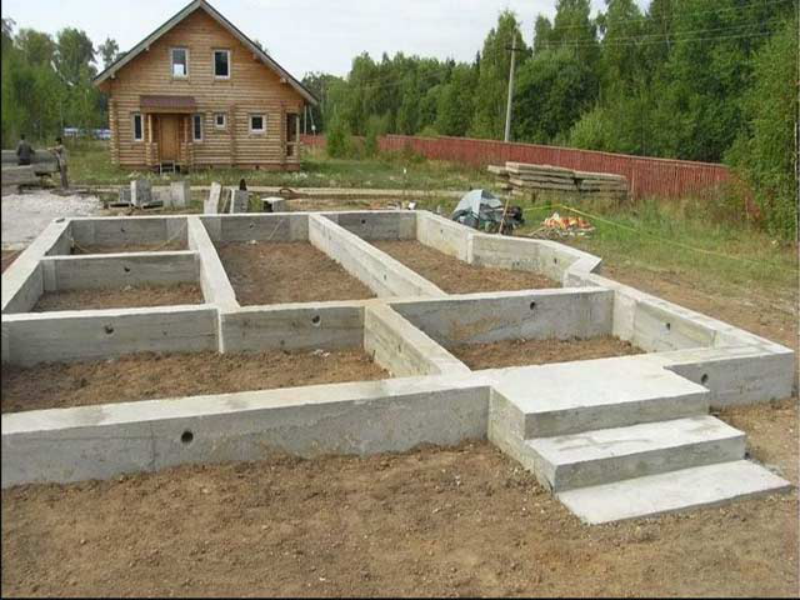

Типы конструкций ленточного фундамента

Нельзя не уделить внимания такому факту, как установка фундамента. В зависимости от габаритов и количества этажей возводимого сооружения, а также особенностей грунта, выделяют следующие типы конструкций:

Поверхностный фундамент

Чаще всего поверхностный фундамент выполняется в виде монолитной плиты, которая обеспечивает надежную опору будущему строению за счет большой площади опоры на грунт. Правда возведение такой конструкции – процесс трудоемкий и дорогой из-за большого объема материала.

В редких случаях поверхностный фундамент бывает ленточным. Несущая способность данной конструкции зависит от правильности проектирования, а значит, устанавливать такую конструкцию на грунт без заглубления можно только по профессионально составленному проекту.

Добавьте к этому и то, что поверхностный фундамент может быть установлен только на ровную поверхность, а значит, под эту опорную конструкцию необходимо разровнять и утрамбовать площадку.

В любом случае поверхностный фундамент годится только для установки каркасных одноэтажных домов, сараев, бань, беседок и прочих хозяйственных построек, расположенных в местах, где грунтовые воды подходят близко к поверхности земли.

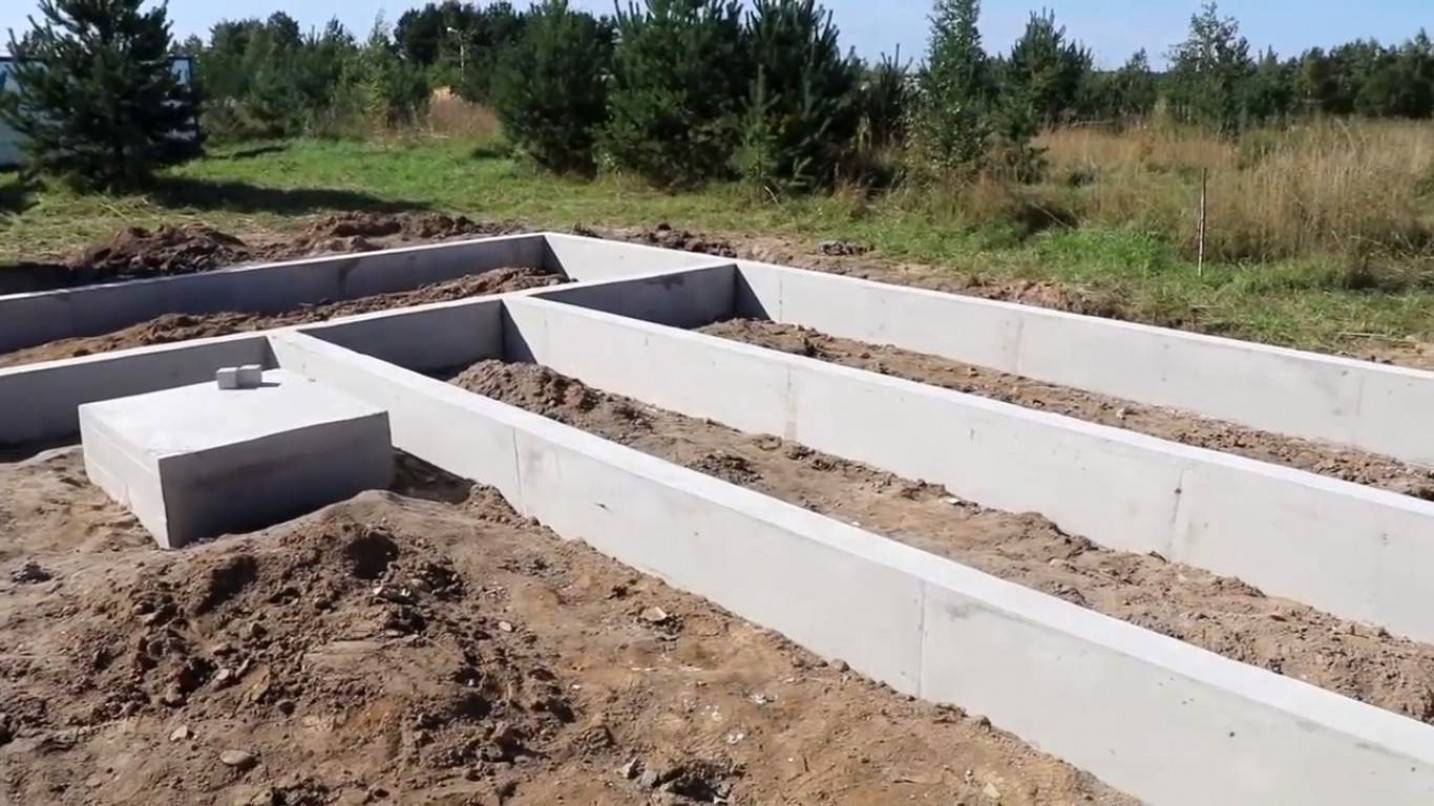

Мелкозаглубленный фундамент

Фундамент называется мелкозаглубленным, если его основание располагается на 50-70 см ниже поверхности грунта. К строительству подобной несущей конструкции прибегают в случае возведения одноэтажных и двухэтажных домов, при условии расположения грунтовых вод не менее 1 м от поверхности земли. На таком фундаменте можно выстроить каркасный или деревянный дом, а также строение из пенобетонных блоков, т.е. любую легкую постройку, не создающую большой нагрузки на основание.

Правда и здесь есть нюансы. Все вышеописанное относится к стандартному ленточному фундаменту прямоугольного сечения. Если же возвести мелкозаглубленное основание т-образного сечения, на такой опоре вполне можно выстроить одноэтажный дом из кирпича.

Практика показывает, что такую конструкцию не поведет при пучении грунта, а потому, если рядом нет грунтовых вод, для строительства добротного дома вполне можно ограничиться мелкозаглубленным фундаментом. Стоимость его невысокая, да к тому же нет необходимости производить сложные земельные работы, а значит, с такой задачей справится даже непрофессионал

Важно лишь дополнить такую опору гидроизоляцией и теплоизоляцией. Это позволит защитить фундамент от воздействия окружающей среды

Ленточный фундамент глубокого заложения

Заглубленным фундаментом или фундаментом глубокого заложения называют основание, которое выполняется ниже уровня промерзания грунта. Делается это в том случае, если необходимо установить строение на твердый слой земли, не подвергающийся пучению. Очевидно, что к строительству такой основательной конструкции прибегают в случае, когда необходимо возвести многоэтажный и многоквартирный дом, а также крупное строение общественного значения.

Проекты одноэтажных домов — преимущества

В одноэтажных зданиях помещения находятся на одном уровне, поэтому все необходимое будет у вас под рукой. На интернет-сайтах, где для пользователей размещены бесплатно  чертежи и фото, которые можно использовать для воплощения в жизнь мечты о собственном жилье, большим спросом пользуются именно проекты жилых зданий в 1 этаж. Это объясняется их многочисленными достоинствами:

  1. Возможность сэкономить. Нет нужды усиливать нижний ярус, чтобы он смог выдержать высокую нагрузку, обустраивать лестницы, которые требуют времени на возведение и стоят дорого.
  2. Удобство. Преимущество одноэтажного строения заключается в легкости косметического ремонта и уборки. Вымыть окна с обеих сторон не составит большого труда. Отсутствие лестничных пролетов гарантирует удобство для детей, пожилых и людей, с ограниченными физическими возможностями.
  3. Представлены проекты на любой вкус с чертежами и фото в свободном доступе   от профессионалов и любителей. Достаточно при необходимости внести в них минимальные изменения и можно начинать строительство.
  4. Бюджетный фундамент. За счет низкой нагрузки основание дома не требует  больших вложений.
  5. Простые схемы коммуникаций определяют затраты на их проведение и материал.

Условия точного переноса плана на местность

Чтобы чертеж было легко перенести на местность и выполнить разметку участка с достаточной точностью, необходимо выполнение определенных условий.

Точное соблюдение масштабирования для каждой части плана. При выполнении укрупненных выносных изображений, их масштаб указывается отдельно. Для общего масштабирования планов фундаментов используются соотношения 1:100, 1:200, 1:300, 1:400.

Значительно упростить перенос схемы на местность поможет осевая разметка. Разбивочные и крайние оси наносятся на общий план и отдельно для выносных видов, а также в местах установки отдельных элементов (колонн и пр.). В обязательном порядке между крайними осями (стен или опорных колонн) и разбивочными указывается расстояние.

Общий план фундамента с указанием размеров, материалов и необходимых отверстий.

Упрощает задачу переноса плана на местность и координатная сетка.

Каркас одноэтажного каркасного дома из брусьев

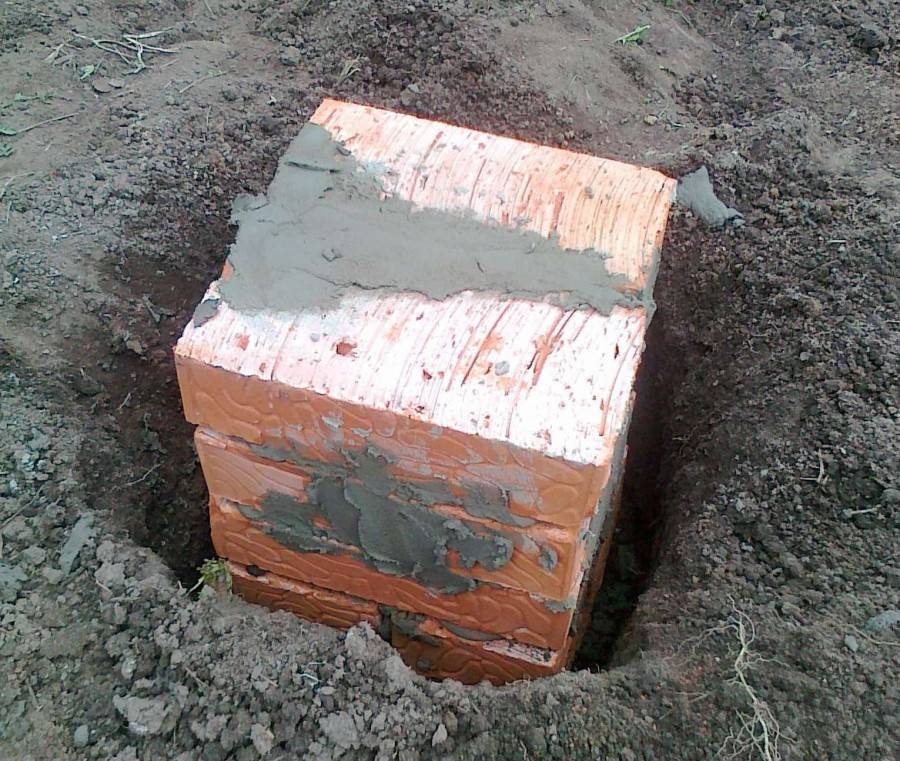

Основной элемент каркаса – это брус 50х150мм. Начинаем делать внутреннюю обвязку брусьями: соединяем опоры фундамента.

Нижняя обвязка одноэтажной постройки состоит из трёх опорных балок пола и двух опорных боковых брусьев.

В будущем это будет основанием силового каркаса дома, на который будет идти нагрузка от каркасных стен.

Обязательно необходимо делать гидроизоляцию между фундаментными опорами и опорными балками пола.

Можно использовать 2 квадрата рубероида (или гидростеклоизола) 400х400 мм, которые кладем на каждую фундаментную опору.

Полная схема одноэтажного каркасного дома

Опорную балку устанавливаем ровно на центры фундаментных опор. Прикрепляем опорные боковые брусья к опорным балкам пола с помощью шуруповерта. Использование шурупов облегчает соединение и экономит время.

Отдельно необходимо сказать об устройстве углов

При самостоятельном строительстве часто не обращают внимание на углы, в результате чего там образуются мостики холода

Чтобы этого избежать, необходимо угловые столбы силового каркаса составлять из двух брусьев. Использование двух брусьев вместо одного позволяет сделать так называемый «теплый угол».

Напомним, столбы силового каркаса стоят на концах опорных балок пола. Кроме того, такая конструкция облегчает конструкцию и удешевляет проект (цельный брус стоит дороже и сам по себе тяжелее).

Необходимо закрепить угловой столб с опорным боковым брусом при помощи сантехнического шурупа 8*200мм, называемым «Глухарём».

Фронтальные связующие балки собираются так же, как и опорные балки дома. Балка устанавливается на вспомогательные брусья угловых столбов и закрепляется шурупами.

Фронтальная связующая балка и угловой столб фиксируются шпилькой. Шайба крепко затягивается с внешней стороны дома.

На опорные балки пола над 4 фасадными опорами фундамента ставятся фасадные столбы. Как и угловые стойки, фасадные столбы закрепляются подкосами.

Все узловые соединения каркаса должны быть крепкими и надежными, от них зависит устойчивость вашего дома.

Стена каркасника

Когда каркас готов, начинаем обшивать его утеплителем, изоляционными мембранами и досками ОСБ.

Обшивая каркас, мы получаем такой слой стены: внутренняя отделка, пароизоляция, слой утеплителя между балками каркаса, плита ОСБ-3, ветрозащита, внешняя отделка.

Функции внешнего утеплителя и ветрозащиты выполняет плита пенопласта. Для внутреннего утепления дома желательно использовать либо пенополистирол, либо минеральную вату. Про другие виды утепления каркасника можно прочитать тут.

Изготовление опалубки

Любой фундамент под дом, даже каркасный, строится с использованием опалубки. Для изготовления опалубки под дом из щитовой панели понадобятся следующие материалы:

  • обрезная брусовая доска (можно использовать или II, или III сорт, или оба сорта), длина у доски может колебаться от 3-4 до 6 метров, её толщина должна находиться в диапазоне от 2 до 2,5 сантиметров;
  • деревянные бруски с сечением 5х5 сантиметров;
  • гвозди с длиной забивного ствола в 7 и 8 сантиметров.

Подготовка и возведение каркаса жёсткости под будущий фундамент для дома из щитовой панели:

  1. Когда работы по подготовке строительной площадки завершены, на дно траншеи необходимо уложить бут. Бут – это своеобразная подушка под основание будущего строения. В него могут входить битый шифер, камни, бой кирпича. Заполнить бутом траншею необходимо примерно на 1/3 от её глубины;
  2. Поверхность с бутом засыпается слоем песка (слой должен иметь толщину примерно 20 сантиметров), песок должен быть обильно полит водой;
  3. Процедуру с водой необходимо повторить 3-5 раз, пока не станет видно, что уровень песка из-за воды не меняется (это будет означать, что всё пространство между бутом заполнено водой – как раз это нам и требуется);
  4. После обозначенных выше процедур необходимо приступать к обустройству каркаса жёсткости будущего основания. Для его создания можно использовать обрезки старых труб, металлические уголки, швеллеры. Каркас, к слову сказать, может быть и сварным, однако допускается крепление различных его частей с помощью хомутов, проволоки и других крепёжных элементов.

Что касается описываемого ленточного основания, то в данном случае строительство опалубки будет всегда начинаться с возведения направляющих досок. Обязательно нужно проверить, нет ли на досках каких-либо щелей, дыр.

Схема устройства ленточного фундамента для щитового дома

Если получается так, что высота опалубки превышает 2 метра, то вместо обыкновенных досок лучше использовать щитовые материалы (к примеру, можно взять листы фанеры, толщина которых должна составлять не менее 1 сантиметра).

Кстати, специалисты рекомендуют при возведении щитовых домов использовать именно несъёмную опалубку, так как она существенно уменьшает теплопотери. При изготовлении опалубки обязательно надо устанавливать подпорки, хотя некоторые строители этого не делают. Почему?

Дело в том что при помощи подпорок опалубка будет ровнее, а значит, что и фундамент будет впоследствии идеально ровным. Опалубка – это форма для заливки основания, так что если она будет в идеальном состоянии – и основание дома потом будет таким же. И наоборот.

Пошаговая инструкция по изготовлению фундамента под дом

Все расчеты и составление проекта лучше доверить специалистам-строителям, но делать основание будущего дома можно самостоятельно. Для этого необходимо соблюдать последовательность этапов создания фундамента.

Разметка

Осуществляя эту операцию, необходимо добиться точных углов и ровных линий. Пользуясь уровнем или нивелиром, производят разметку основания под здание. Ее начинают с установки деревянных палочек по углам планируемого сооружения. Затем натягивают между ними шнуры.

Особенности разметки под ленточный фундамент.

Земляные работы

Разметив расположение фундамента, приступают к выкапыванию траншей по размерам, указанным в проектной документации. При этом надо следить за тем, чтобы их стены были ровными (применить отвес, например). Часто канавы делают немного шире опорного основания — это нужно для удобства нанесения гидроизоляции.

Процесс выемки земли начинают со съема дерна на месте строительства фундамента. По дну канав укладывают «подушку» из песка или гравия толщиной 15-20 см.

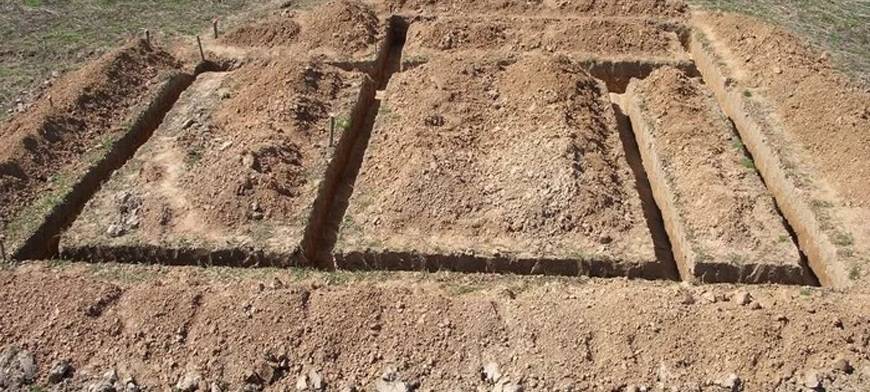

Готовые траншеи.

Монтаж опалубки

При установке этой конструкции надо особое внимание уделить ее правильной форме, ровным стенкам и прямым углам. Чтобы бетон не раздавил своим весом опалубку, ее подпирают упорами снаружи

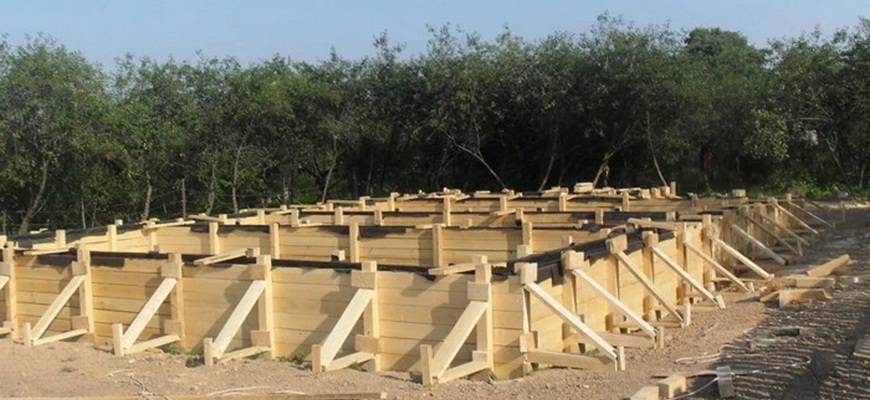

Готовая опалубка под основание.

Создание армирующего каркаса

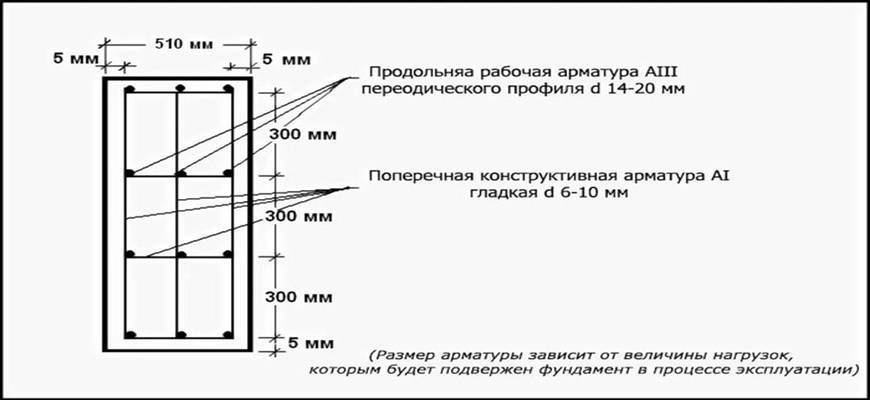

Устанавливают железные прутки с поперечинами, удаленными друг от друга на 30-50 см. Высота планируемого основания определяет количество ярусов, которые располагаются между собой на расстоянии 40-60 см.

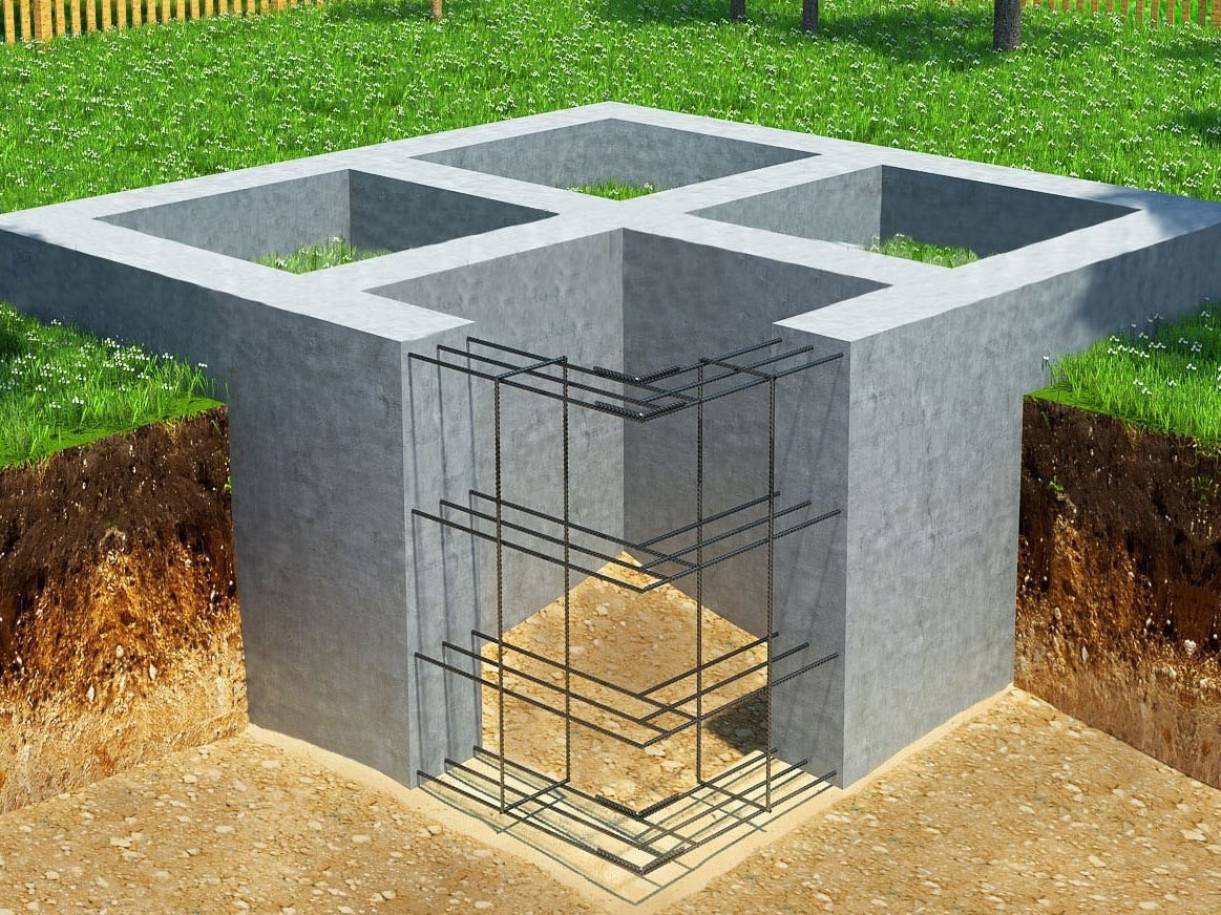

Схема армирующего каркаса.

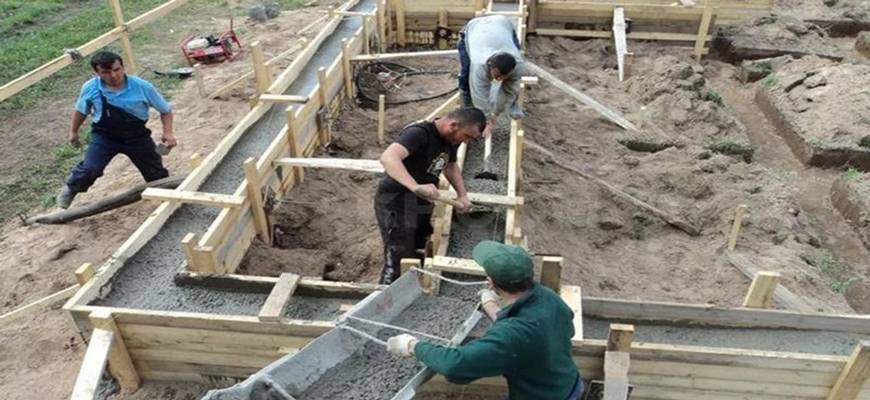

Заливка бетона

Заполнение опалубки — конечный этап создания основания. Часто покупают уже готовый бетон и практически единовременно заливают весь необходимый объем. Можно замешивать раствор на месте, но процесс постройки в таком случае растянется во времени, что скажется на качестве фундамента.

Заливка основания.

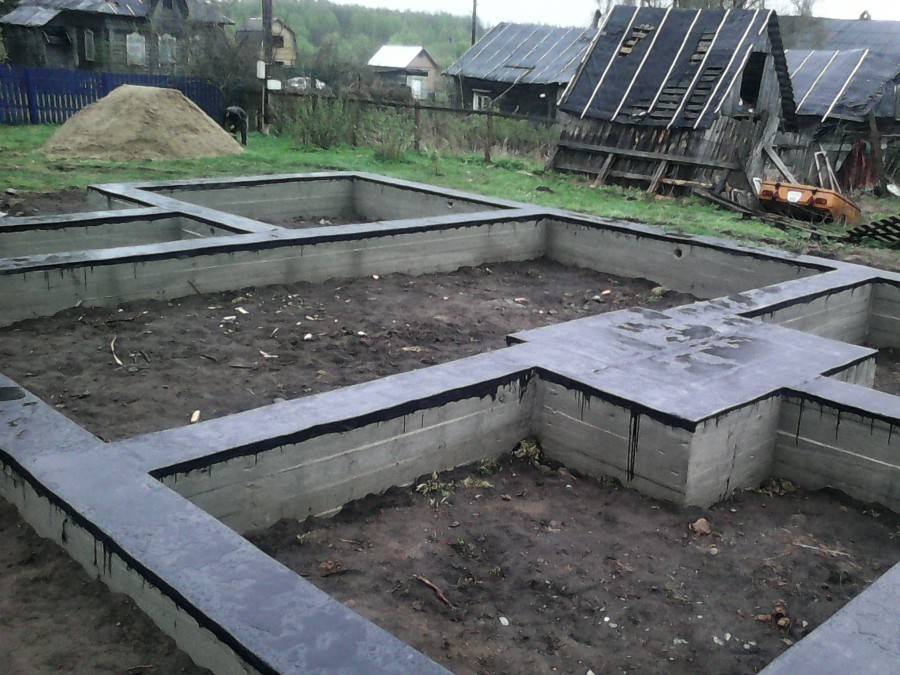

Гидроизоляция, утепление и вентиляция

Защитить основание от влаги необходимо, потому что оно находится под землей. Для этого используют битум, рубероид, полиуретан. Покрывают одним их этих материалов стенки уже застывшего фундамента. При необходимости проводят утепление снаружи.

Основанию дома необходима вентиляция. В процессе заливки в него часто устанавливают трубы из пластика, которые не дают застаиваться воздуху под домом и препятствуют образованию сырости.

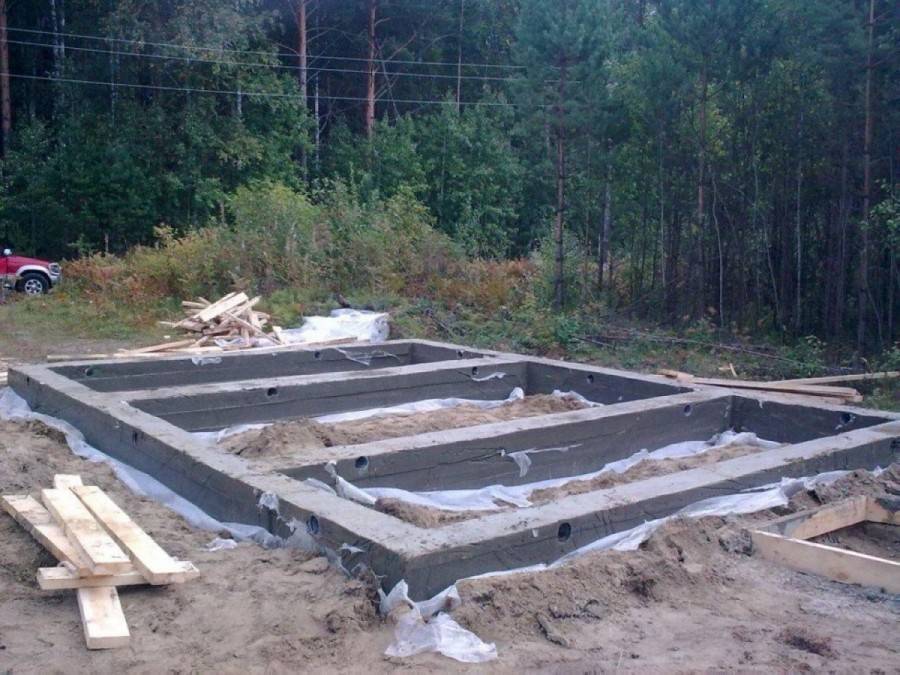

Вентиляционные отверстия в ленточном фундаменте.

Последовательность проектирования

До того, как будет составлена проектная документация строения, важно определиться с его назначением. Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа

В загородном или частном доме должно быть определено точное количество комнат. Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.

Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта

Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения

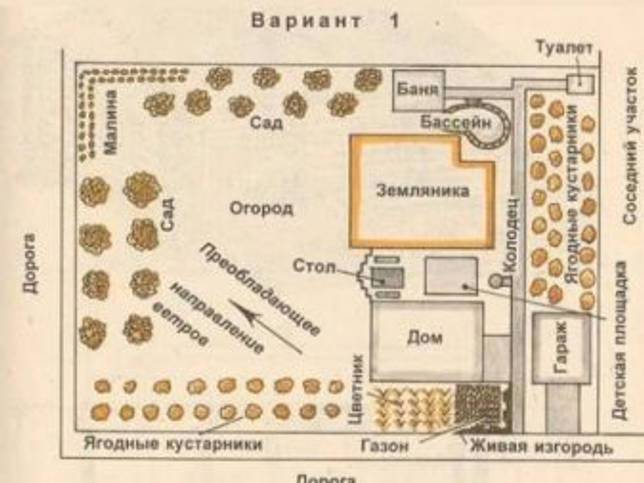

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке

Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка. Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.

Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.

Зависимость от размеров сооружения

Чтобы спроектировать будущее строение, необходимо учитывать не только тип грунта и территориальное расположение участка, но и площадь дома. От размера сооружения зависит нагрузка на грунт. Например, это может быть строительство на фундаменте 7х9, 9х9 или 10х10 м.

Чтобы сделать основание 7 на 9 м, лучше использовать ленточный фундамент под дом. Перед его монтажом нужно рассчитать минимальную площадь и глубину залегания бетонной опоры. Идеальным условием для установки ленточной конструкции является просадочный грунт, который отличается низкой естественной влажностью, пылеватым составом и высокой структурной прочностью.

Для этого нужно сделать разметку для сооружения, на которой будут указаны границы траншеи и глубина расположения опор. Для лучшей прочности дно лучше сделать из дренажных слоев, включающих щебень, песок и воду.

Планировка жилого сооружения должна происходить с формированием опалубки. Для качественного строительства дома 7х9 или 9х9 лучше всего использовать обрезную струганную доску толщиной 2,5-3 см и шириной 10-15 см. Такие доски позволят получить ровное основание, которое не потребует дополнительных отделочных работ.

Конструкция опалубки должна располагаться выше уровня траншеи на 40 см, а максимальный зазор между досками должен составлять 0,3 см. По завершении монтажа опалубки следует уложить слой гидроизоляции, чтобы предотвратить преждевременное испарение влаги и повысить прочность опоры.

Каркас опоры для сооружения – неотъемлемая часть прочного фундамента. Поэтому предпочтительно использовать для него металлическую арматуру диаметром 11 мм.

План сооружения должен включать в себя расчет бетонного раствора, который понадобится для заливки основания. Неверные расчеты могут привести к нехватке смеси, что серьезно повлияет на прочность и надежность фундамента.

Расчет заглубления фундамента должен производиться с учетом уровня промерзания почвы. Небольшая каркасная постройка может возводиться на винтовые сваи размером 2,5 м, расположенные на глубине 1,5 м.

А вот постройка 10х10 м требует создания более прочного фундамента. Для него лучше использовать железобетонные опоры, которые могут выдержать воздействие сил пучения грунта и способны предотвратить деформацию сооружения.

Какие материалы и инструменты понадобятся?

В первую очередь вам потребуются блочные элементы. Сборные ленточные фундаменты состоят из двух главных компонентов.

  1. Плиты (ФЛ) ГОСТ 13580 85 – закладываются на самый нижний уровень, обеспечивая распределение нагрузки от стен на грунт. Они имеют вид объемной трапеции и изготавливаются из бетона класса В12,5 или более.
  2. Фундаментные блоки (ФБС) ГОСТ 13579 78 – необходимы для наращивания высоты фундамента. Выпускаются в виде крупных параллелепипедов с соединительными пазами под заливку скрепляющего цементно-песчаного раствора. Выполняются из бетонов класса В7,5-В15.

Отдельно необходимо закупить материалы:

  1. песок;
  2. гравий и/или щебень;
  3. цемент;
  4. арматура;
  5. гидроизоляционный материал.

Дополнительно понадобятся такие инструменты:

  1. лом и лопата;
  2. ведра;
  3. точный уровень;
  4. отвес;
  5. нивелир;
  6. теодолит;
  7. реечное правило (2 м);
  8. веревка с кольями и молотком (для разметки участка);
  9. бетономешалка.

Уход за фундаментом

В случае, когда бетонные работы осуществляются в жару, существует риск ускоренного испарения влаги. Для того, чтобы бетон набирал прочность постепенно, используют полиэтиленовую пленку и проводят процедуру смачивания его поверхности.

Низкие температуры замедляют процесс схватывания, прекращается он при показателях ниже 5°C. Тогда имеет смысл утеплить опалубку, или использовать технологию подогревания бетона.

Заливка ленточного фундамента позволяет получить оптимальное основание для разнообразных построек, а сам процесс легче осуществить нежели залить железобетонную плиту. При должном подходе и элементарных строительных навыках можно в короткие сроки получить качественный фундамент для будущего дома.

Прорисовываем второй этаж

Здесь уже все будет намного легче – ведь помещения в доме могут располагаться идентично (самое главное, не менять взаимное расположение санузлов — для того чтобы не усложнять проведение коммуникаций). Вполне достаточно будет спроектировать место расположения входной двери (многие архитекторы рекомендуют делать два входа на второй этаж — дома и с улицы) и окон.

Шаг 5: Аналогично планируем помещения второго этажа. Не забываем про коммуникации — располагаем санузлы и ванную друг под другом

Шаг 6: располагаем двери

Шаг 7: чертим окна второго этажа

Получили вот такую 3D модель второго этажа

Что такое проект жилого дома?

Проект индивидуального жилого дома – это комплект рабочей документации, которую создают в качестве плана действий для строителей на основе утверждённой заказчиком эскизной программы. Строительный проект состоит из трех частей:

  1. Архитектурная часть, в которую включены чертежи будущего дома. В нее входят все планы этажей (включая подвал и мансарду), планы фасадов и разрезов здания, планы кровли, дверей и оконных проемов.
  2. Конструкторская часть направлена на реализацию архитектурных чертежей. Сюда включаются планы устройства всех частей дома (фундамента, стен, перекрытий, крыши), таблицы и расчеты использования строительных материалов. Все планы и таблицы дополняются рекомендациями по выполнению строительных работ.
  3. Инженерно-техническая часть включает расчеты и чертежи для проведения в дом инженерных коммуникаций (водопровод и канализация, отопительная система, электрические сети).

Виды проектов

Все проекты жилых зданий делятся на два вида:

  1. Типовые проекты предназначены для неоднократной реализации и серийного строительства однотипных зданий. Еще их называют готовыми, потому что они создаются один раз и далее используются в качестве шаблона. Разработка готовых планов осуществляется на основе изучения строительного рынка, особенностей грунта, погодных условий, конкретных стройматериалов с учетом всех необходимых строительных норм и правил.
  2. Индивидуальные проекты. Индивидуальное проектирование – это разработка проектной документации, в основе которой лежат требования конкретного заказчика, грамотно соединенные с особенностями строительства по выбранной технологии.

Индивидуальное проектирование позволяет реализовать желания клиента, создать не просто шаблонное жильё, а возвести строение, гармонично вписывающееся в нестандартный участок. Индивидуальный проект содержит входят именно те документы, которые необходимы для строительства определенного дома – генеральный план, планы фасадов и этажей, разрезы строения, чертежи всех конструкций и важных элементов. Кроме того, за дополнительную плату клиент может заказать планы дополнительных объектов, таких как гараж, сауна, летний домик.

Составление проекта

Для обеспечения качества фундамента обязательным условием является его проектирование. Проект должен содержать чертеж плана, и отмечены конструктивные элементы. Доверить составление проекта лучше специалистам. В таком случае можно быть уверенным в том, что все необходимые факторы будут учтены и несущая конструкция прослужит очень долго.

Приведем перечень тех конструктивных факторов, которые должны быть обязательно учтены при составлении проекта:

  • Степень промерзания грунта на участке. Подошву основания необходимо обустраивать ниже этого уровня. Это необходимо для того, чтобы влияние изменений плотности грунта не влияло на элементы подошвы.
  • Нагрузка на основание. Здесь необходимо учесть габариты будущего здания, материал, который будет использоваться для возведения стен, перекрытий и кровли.
  • На каком уровне проходят грунтовые воды.
  • Необходимо учесть и показатели сейсмической активности.
  • Тип почвы и географические особенности местности.
  • Конструкция самого фундамента.

После проведения работ по проектированию специалистами заказчик должен получить проект, в котором обязательно должен содержаться раздел «План фундамента».

План свайного фундамента

Чертеж свайного фундамента представляет собой разметку свайного поля с привязкой к осям координат. На нем точно указывается положение каждой опоры с учетом основных правил создания фундаментов того типа:

  • сваи обязательно должны размещаться под внешними стенами дома (по периметру здания),опоры необходимы под внутренними несущими стенами,расстояние между соседними опорами свайного основания в любом направлении не должно превышать установленной нормы (для жилого дома – 3 м).

План свайного фундамента с указанием размеров.

Ростверковые фундаменты свайного типа сложнее в исполнении, но их конструкция способствует равномерному распределению веса сооружения на опору. При выборе этого варианта чертеж должен содержать схему монтажа ростверка свайного основания, спецификацию или пояснительные записки о материалах, необходимых для его изготовления.
