Виды и размеры пластиковых воздуховодов для вентиляции, элементов, решеток, люков

Ограничения

Воздуховоды пластиковые для бытовой вентиляции предназначены для эксплуатации внутри помещений. Большая часть из них способна выдерживать высокие температуры, а вот промерзание и ультрафиолет губительно сказывается на всех полимерах. Результат монтажа таких систем снаружи – растрескивание, которое наступает после года – двух.

Другой фактор – устойчивость к химически активным отложениям. Газы, которые отводятся с зоны над плитой содержат сажу, жир, а также несгоревший природный газ, воду и большое количество других соединений. Под воздействием высокой температуры со временем они вступают в реакцию друг с другом и образуют различные кислоты, этанол и другие вещества. При постоянном контакте с поверхностью воздуховода может начаться коррозия на тех материалах, которые к химическим воздействиям не устойчивы. Решение этой проблемы – регулярная очистка или установка вентиляции из химически нейтральных материалов.

Виды и размеры пластиковых воздуховодов для вентиляции, элементов, решеток, люков

пластиковая вентиляция очень аккуратна и прекрасно вписывается в интерьер

Практичные и недорогие вентиляционные системы из пластика понемногу отвоевывают рынок у металлических собратьев. С пластиковыми элементами вентиляции: воздуховодами, отводами, люками и решетками любят работать профессионалы и домашние мастера. У вентиляции из пластмассы широкое поле применения, много преимуществ, но есть и недостатки.

В каких случаях это неподходящий выбор? Можно ли самостоятельно подсчитать размеры вентиляции из пластика, смонтировать систему?

  1. Виды пластика для вентиляции
  2. Формы и размеры пластиковых элементов вентиляции
  3. Пластиковые вентиляционные люки и решетки
  4. Пластиковые вентиляционные люки
  5. Монтаж пластиковой вентиляции своими руками
  6. Вентиляция из канализационных труб

Формы и размеры пластиковых элементов вентиляции

элементы пластиковой вентиляции

Для обустройства систем вентиляции выпускают воздуховоды из пластика различных видов и размеров:

  • прямоугольного сечения,
  • круглого сечения,
  • гофрированные.

Круглые воздуховоды более экономичны и эффективны, внутренние стенки беспрепятственно пропускают воздух без завихрений и снижения давления.

Прямоугольные пластиковые вентиляционные воздуховоды снижают скорость движения воздушного потока. Этот фактор непременно следует учитывать при подборе мощности оборудования. Но из пластиковых прямоугольных воздуховодов очень удобно формировать плоские вентиляционные системы, занимающие минимум пространства. Именно поэтому пластиковая прямоугольная вентиляция пользуется большой популярностью среди владельцев загородных домов.

гибкие воздуховоды очень удобны

Гибкие пластиковые воздуховоды для вентиляции устанавливают в основном на коротких изогнутых участках. Гофры создают довольно большое сопротивление воздуху, поэтому шумны, а также понижают общую эффективность системы.

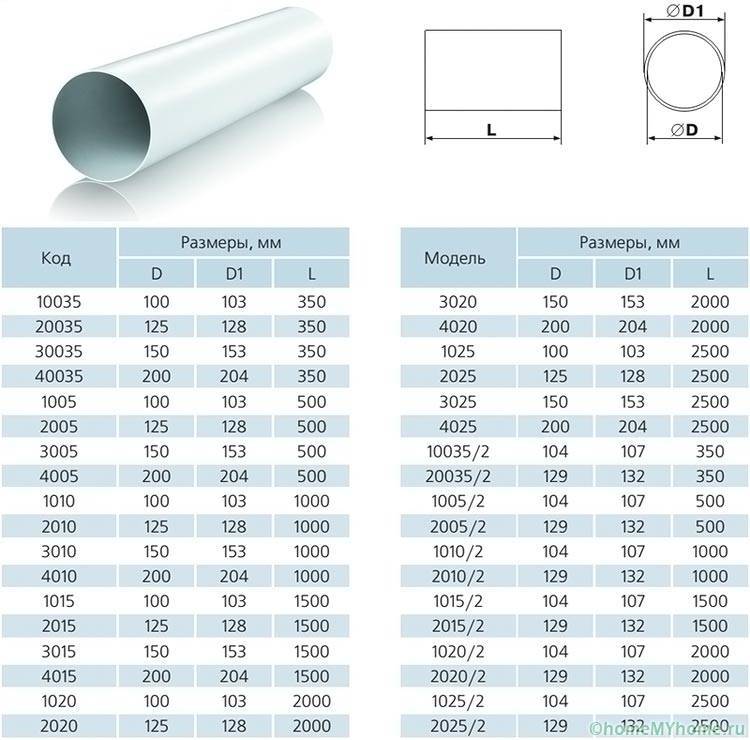

Размеры пластиковых воздуховодов для вентиляции:

  • Круглые воздуховоды производятся диаметрами 55 150 мм,
  • Прямоугольные пластиковые воздуховоды для вентиляции: 6 х 12 см, 6 х 20,4 см,
  • Гибкие гофрированные воздуховоды производятся диаметрами от 10 до 50 см. Длина одного куска трубы может составлять до 20 метров.

Все виды пластиковых комплектующих:

  • повороты,
  • уголки,
  • переходники,
  • развилки,
  • держатели-соединители,
  • муфты,
  • отводы,
  • фланцы,
  • редукторы,
  • тройники.

Пластиковые вентиляционные люки и решетки

Вентиляционная решетка это начало и окончание любой воздухообменной системы. Пластиковые вентиляционные решетки оформляют входы в трубы и рассеивают воздух, не позволяя ему двигаться единым потоком. Изготавливают вентиляционные решетки из пластика, различных металлов и даже дерева.

Алюминиевые, деревянные и пластиковые вентиляционные решетки конструктивно могут быть разных видов:

  • инерционными,
  • регулируемыми,
  • нерегулируемыми.

Как правило, модели из пластика выполняются нерегулируемыми.

В зависимости от локализации решетки называются:

  • переточными,
  • внутренними,
  • наружными.

вентиляционные решетки с жалюзи и отводом для кухонной вытяжки

Переточные или дверные пластиковые вентиляционные решетки размещают в нижней части межкомнатных дверей. Они обеспечивают движения воздуха между комнатами квартиры. Дверные пластиковые вентиляционные решетки могут оборудоваться жалюзи, которые перекрываются, преграждая распространение света и звуков. Пластиковые вентиляционные решетки изготавливают различных размеров от 30 х 15 см до 60 х 25 см.

Внутренние накладные пластиковые решетки для вентиляции используются в квартирах и офисах для оформления входа в вентиляционную сеть. Некоторые модели накладных пластиковых вентиляционных решеток снабжаются поворотными планками, направляющими воздух. Пластиковые накладные вентиляционные решетки производятся обычно небольшого размера, есть дизайнерские модели, служащие дополнительным украшением.

Наружные вентиляционные решетки чаще делают не из пластика, а стали или нержавеющих сплавов, размер их может быть достаточно большим, в зависимости от сечения воздуховодов. Также как пластиковые, независимо от размера, эти вентиляционные решетки всегда оборудуются жалюзи. Часто по проекту предусматривается и обратный клапан. Зимой клапан перекрывается и холодные потоки ветра не проникают в помещение.

Пластиковые вентиляционные люки

вентиляционные люки разных размеров

Пластиковые вентиляционные люки именуются еще ревизионными. Их можно устанавливать на потолке, в стене или вентиляционном (сантехническом) коробе. Через пластиковый люк можно легко добраться до вентиляционных узлов, счетчиков воды или других важных коммуникаций, скрытых декоративной отделкой.

Люки выполняются из качественного пластика АБС белого цвета.

В продаже есть типовые размеры пластиковых вентиляционных люков от 10х10 до 40х60 см.

В зависимости от способа установки распашная дверца открывается направо или налево. Чтобы ее открыть, необходимо лишь слегка нажать на поверхность.

Закрепляется люк на клей или раствор.

Классификация

Для изготовления чаще всего применяется полипропилен. Этот материал не изменяет своих свойств под воздействием солнечных лучей, он достаточно гибок, характеризуется надежностью и простотой монтажа. Недостаток — при сильном механическом воздействии появляются трещины и сколы.

При выборе следует учитывать такие параметры воздуховодов:

  • Форма. Влияет на возможность скрытого монтажа.
  • Применение – для жилых, коммерческих или производственных зданий. В последнем случае предъявляются требования по составу вентилируемого воздуха.
  • Размеры. Влияют на пропускную способность будущей системы.
  • Технические характеристики. К ним относятся максимальные и минимальные значения давления и скорость пропускания воздушных масс.

Каждый из этих параметров следует рассмотреть подробнее.

Форма

Конфигурация сечения пластикового воздуховода напрямую влияет на схему монтажа и трудоемкость работ. Определяющие параметры – тип установки (скрытый или открытый), периодичность обслуживания и бюджет.

Монтаж

Установку воздуховода вполне возможно провести своими руками. Самыми простыми в этих вопросах считаются гофрированные варианты. Из просто надо порезать на части требуемых размеров, а затем соединить с соответствующими деталями вытяжки и шахты на кухне. Лучше заменить простую решетку вентиляции на специальную – в которую встроен соединительный патрубок. Для крепления в данном случае обычно используют специальные обжимные хомуты. Для максимальной надежности стыки обрабатывают герметизирующим составом.

Воздуховодные каналы из ПВХ-сырья устанавливаются таким же способом. Труба режется при помощи ножовки по металлу на отдельные части нужного размера, после чего прикрепляется к деталям вытяжки с применением переходников. Труба должна углубляться в патрубок на 50 мм (примерно). Участки креплений надо промазать силиконовым составом.

Если же вы поставили на кухне вытяжку высокой мощности, то может дать о себе знать эффект обратной тяги. Проще говоря, в помещении будут иметь место запахи, проникающие из шахты вентиляции. Это касается особо мощных экземпляров, уровень производительности которых составляет от 600 до 700 кубометров воздуха в час. Дабы не столкнуться с этой неприятностью, стоит зафиксировать обратный клапан.

Указанные устройства выполняются в двух основных вариациях:

  • пленчатого вида;
  • в виде диска из пластика на оси.

Как спрятать технику?

Детали из пластика гораздо легче вписываются в различные интерьеры, особенно если сравнивать их с металлическими. Однако и они могут испортить внешний вид кухонного ансамбля. Именно поэтому большинство хозяев предпочитают просто закрыть такие элементы. Сделать это правильно можно разными способами.

Рассмотрим наиболее распространенные из них.

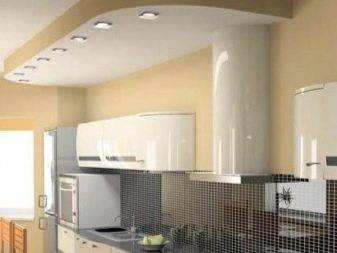

  • Трубы воздуховода допустимо спрятать под натяжным или многоуровневым потолком. С этой целью нужно собрать короб из листов гипсокартона – он прекрасно скроет всю систему. Однако к такому способу можно обращаться, только если на кухне планируется серьезный ремонт с полной заменой потолочного основания. Если же вытяжка ставится после завершения отделочных работ, то скрыть ее под указанными сооружениями удастся едва ли.
  • Чтобы замаскировать воздуховод, нередко покупают специальный короб из поливинилхлорида (иногда применяются другие материалы). Подобные конструкции будут играть декоративную роль, поэтому обычно их подбирают в тон отделке помещения. А также в подобные короба можно дополнительно встроить точечные светильники.
  • Вытяжку можно спрятать в мебели на кухне, если ее изготавливают на заказ. Для этого нужно уведомить мастера о своих предпочтениях.

Полезные советы

При подборе воздуховода следует учитывать одно правило: диаметр трубы для вытяжки должен соответствовать диаметру отверстия, что ведет к шахте. При выборе гибких вариантов нужно учитывать, что делать можно не больше 3 колен и загибов.

Устанавливать вытяжку рекомендуется в соответствии с направлением воздушного движения. В ином случае срок службы устройства может сократиться, особенно если речь идет о пластмассовой детали. Вытяжку можно вывести и на улицу. С этой целью в стене дома надо проделать дырку подходящего размера. Однако не забывайте о том, что перед осуществлением этих операций нужно получить разрешение в БТИ и ЖКХ.

Худшим вариантом считается гофрированная пластиковая труба, выполняющая функцию воздухоотвода. Лучше отдать предпочтение алюминиевому экземпляру. Не рекомендуется располагать металлические гофры в одном ансамбле с кухонным гарнитуром, выполненным из натурального дерева. Подобный интерьер будет смотреться дисгармонично и даже нелепо.

Гофрированные трубы при монтаже рекомендуется растягивать на всю длину. Таким образом, удастся избежать загрязнений во внутренней части, которые спровоцируют лишние шумы по ходу функционирования системы. Сегодня многие пользователи отдают предпочтение встраиваемым вытяжкам. В указанных моделях воздуховод надо размещать во внутренней части шкафа либо зафиксировать на его верхней части.

В следующем видео вас ждет установка воздуховода для кухонной вытяжки.

Толщина кладки

Согласно нормативам СНиП, расстояние между шахтами разных коммуникаций в доме не должно быть не меньше 250 мм. То есть кладку в здании нужно вести так, чтобы между такими каналами образовывалась перегородка минимум в 1 кирпич.

Размеры вентканалов из кирпича в загородных зданиях могут быть разными. Но перегородки непосредственно между воздуховодами самой вентиляционной шахты, по правилам, должны иметь толщину минимум в 140 мм, то есть в полкирпича.

Дочерний канал от главного в таких системах должен отстоять не далее чем на 1 м. Размещать такие коммуникации полагается на расстоянии минимум в 40 см от окон и дверей. Также, согласно нормативам СНиП, прокладывать вентканалы допускается только в стенах толщиной не менее 100 мм.

Где можно устанавливать пластиковую вентиляцию

Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.

Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.

Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

  • Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
  • Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
  • Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
  • Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

  • экологической безопасностью;
  • механической прочностью;
  • пластичностью;
  • устойчивостью к воздействию химически активных и органических веществ;
  • стойкостью к перепадам температур;
  • небольшим удельным весом;
  • влагостойкостью;
  • не подвержены коррозии;
  • просты в монтаже и обслуживании;
  • большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
  • широкой цветовой палитрой;
  • доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

  • низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
  • Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

  1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
  2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
  3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Размеры и форма сечения

Различаются пластиковые воздуховоды величиной сечений и их формой. Выбор диаметра сечения зависит от внутренних объемов вентилируемых помещений и количества находящегося внутри народа. Соответственно, чем больше диаметр вентиляционного канала, тем больший объем воздуха он способен удалить за единицу времени.

Согласно положениям СНиП, показатели воздухообмена в жилых квартирах должны составлять не менее 30 куб. м на одного человека в час. Такое количество воздуха при естественном вентилировании способна за час удалить труба диаметром 15 см.

На отечественном рынке строительных материалов представлены пластиковые вентиляционные воздуховоды диаметром от 10 до 20 см. Для вентканалов прямоугольного сечения, наиболее часто встречающиеся размеры – от 10 х 5,5 см, до 20,4 х 6 см. В отдельных случаях, могут изготавливаться пластиковые воздуховодные трубы и большего диаметра.

По типу сечения полимерные воздуховоды бывают либо круглыми, либо прямоугольными. Принципиальной разницы между ними, как утверждают специалисты, не существует. Хотя, считается, что по круглым вентиляционным каналам воздух удаляется быстрее, поскольку в них, в отличие от прямоугольных, образуется меньше турбулентных завихрений местах изгибов.

По стоимости эти два варианта воздухопроводов также не имеют особых различий. Изредка можно встретить пластиковые воздуховоды, выполненные в форме эллипса.

Что потребуется для монтажа?

В первую очередь составляется план (схема) вентиляционной системы. В него входят:

  • вытяжка, которой необходимо обеспечить каждое помещение;
  • в вытяжных каналах надо предусмотреть отверстия для удаления конденсата;
  • если приходится делать длинные участки, то лучше снабдить их дополнительными вентиляторами (для усиления напора);
  • обозначение мест для обратных клапанов: чтобы улучшить эффективность вентиляторов.

Среди необходимых инструментов должны быть:

  1. Бокорезы.
  2. Кисточка для нанесения герметика.
  3. Защитные перчатки.
  4. Ножовка по металлу или по пластику, острый нож.
  5. Рулетка, карандаш.
  6. Хомуты для крепежа.

Этапы монтажа

Работа выполняется поэтапно:

  1. Рассчитывается длина, диаметр труб, количество связующих элементов и выходов. Если необходимо подогнать размеры труб, то они просто нарезаются ножовкой.
  2. Заусенцы и неровности удаляются инструментом для снятия фаски, наждачной бумагой либо специальным ножом.
  3. При соединении труб, если не используются дополнительные элементы сцепления, надевать одну на другую надо минимум на 50 мм длины, а для закрепления смазать герметиком. Герметик для скрепления лучше брать силиконовый.
  4. Трубы подсоединяются к вытяжке, находящейся в стене здания.
  5. Финальным этапом является проверка на герметичность. Для этого подключают мощный вентилятор и следят за потоком воздуха: за тем, какое количество доходит до нужных точек, нет ли утечек в местах соединений, правильно ли работают обратные клапана.

Сложные системы (с большим количеством изгибов, соединений и разветвлений) собираются на полу, а уже потом встраиваются в общую вентиляционную сеть. При необходимости применяются переходники для объединения металлических и пластиковых труб. К примеру, это полезно, если подсоединить кухонную вытяжку (с металлическим каналом) к пластиковой вентиляционной системе.

Обзор и характеристики пластиковых воздуховодов, плюсы и минусы

Запрещено использовать пластиковые воздуховоды для вентиляции в нагревательных приборов. Других ограничений не существует. Существуют круглые, прямоугольные, овальные, квадратные короба из материалов:

ПВДФ – кислотостойкий фторопласт для температурных режимов – 40 – + 140 градусов;

ПВХ – термостойкий винил (в пределах +180 градусов), жесткие гладкие трубы любого сечения и гибкая гофра;

ПЭНД (ПНД) – гибкий полиэтилен, не обладающий специальными свойствами;

ПП – химостойкий пропилен инертен к кислотам, органике, щелочным растворам.

Независимо от материала, поперечного сечения, все полимерные воздуховоды комплектуются фитингами, доборными элементами. Наращиваются трубы раструбами, присоединяются к , калориферам фланцами с уплотнительными прокладками.

Прямоугольные пластиковые воздуховоды для имеют стандартные типоразмеры практически у всех производителей для любых нужд. Сечение круглых воздуховодов также представлено в самом широком диапазоне от 100 до 1250 мм.

Элементы вентиляции

Полная конструкция состоит из следующих составляющих:

  1. воздушный канал(круглый или прямоугольный);
  2. соединители;
  3. переходники;
  4. колено (поворот на 90 градусов);
  5. разветвители;
  6. накладки для стен (вставляется в стену и соединяется с каналом);
  7. держатели (для монтажа под потолок);
  8. защитные решетки.


Все детали соединяются последовательно, как в конструкторе. Источник dachnaideya.cx.ua Пластиковые элементы вентиляции собираются последовательно из небольших блоков в единую систему. Места скрепления изолируются специальным составом, иногда запаиваются. Это необходимо, чтобы не нарушать воздушный канал, любое незапланированное отверстие ухудшает скорость потока.

Итоги и выводы

Воздуховоды из полипропилена можно установить своими руками, потому что процедура не требует владения специальными знаниями и практическими навыками.

Система вентиляции, оснащенная полипропиленовыми трубами, во многом превосходит конструкции, изготовленные из оцинкованного металла.

Основным преимуществами таких труб являются практичность и экономичность, поэтому они доступны для широкого круга населения. Они совместимы с как с отдельно стоящим оборудованием системы вентиляции, так и с модульной разновидностью.

Чтобы система функционировала нормально, без сбоев, следует привлечь специалистов для ее установки.
