Как правильно рассчитать толщину плитного фундамента

Пример расчета основных параметров плиты фундамента.

Толщина плиты фундамента под газобетонный дом. Эскиз оптимальной толщины плиты фундамента.

Чтобы правильно разобраться в расчете параметров плитного фундамента, а также четко рассчитать необходимое количество бетона, стоит использовать следующий пример:

1. Принимается типичное здание из газобетона площадью 100 м² (10×10) и под него подбирается плитный фундамент на скальных породах толщиной 0,25 м мелкозаглубленного типа.
2. Объем плиты в таких случаях составляет 25 м³. Это суммарное количество бетона, необходимое для заливки такой конструкции. Тут объем арматурной сетки принимается за ноль, чтобы не усложнять расчеты. На практике такие расчеты также проводятся, но уже для больших сооружений.
3. Установка ребер жесткости, которые используются для повышения надежности конструкции. Шаг ребер жесткости составляет 3 м, при этом создаются квадраты.
4. Длина ребер жесткости будет соответствовать длине фундамента, а высота – это толщина плиты.

Итак, для заливки плитного фундамента площадью 100 м² нужно использовать 25 м³ бетона. Также сюда пойдет некоторое количество арматуры, гидроизоляции и песка со щебнем для подушки. В целом хочется отметить, что любому застройщику посчитать толщину плиты можно самостоятельно, достаточно иметь минимальные математические знания.

Глубина размещения

В большинстве случаев закладка плитной фундаментной основы выполняется с незначительной глубиной. Если проектом не предусмотрены подвалы или подземные парковки, плиту разрешается заливать по уровню земной поверхности.

При наличии подвала или подземного яруса, глубину расположения плиты уточняют с учетом размеров запланированного помещения и значением его высоты.

Основными факторами, определяющими глубину закладки фундаментной плиты, считаются:

• точка промерзания почвы;
• тип почвенного состава;
• создаваемая нагрузка на грунт;
• расположение грунтовой влаги.

Решив возводить плитный фундамент своими руками, размеры котлована определите сами, уточнив число слоев:

• если грунт илистый, то укладывается слой геотекстиля. В иных случаях такая работа не выполняется;
• подушка из щебенки и песка. Значение ее толщины варьируется в пределах пятнадцати – шестидесяти сантиметров и определяется промерзанием земли и ее типовыми отличиями. Если земля промерзает на глубину более метра, следует насыпать около сорока сантиметров песка и до пятнадцати – щебенки. В случае, когда промерзание не превышает метровую отметку, общая высота подушки может составлять тридцать – сорок сантиметров;
• толщина бетонной основы, с помощью которой формируется ровная поверхность под укладку теплоизоляционного материала. Если предстоит строительство небольшого домика, то этот вид работ разрешается не выполнять;
• теплоизоляционный слой. Для теплых районов он достигает десяти сантиметров, для холодных – пятнадцати. Следует также учесть показатель влажности почвенного состава, от которого тоже зависит толщина теплоизоляции.

Расчеты по глубине закладки фундамента выполняются индивидуально, с учетом особенностей участка, отведенного под строительство. В северных районах с нестабильными почвами устраивают котлованы глубиной от восьмидесяти сантиметров до одного метра, при этом вся толщина основания составляет сто – сто двадцать сантиметров. Если строительство ведется по стабильным почвенным составам в районах с теплым климатом, глубины котлована хватит в тридцать – сорок сантиметров. При этом фундаментная основа составляет 0.5 – 0.6 м.

А какой должна быть толщина плиты фундамента на скальном участке? Достаточно двадцати сантиметров.

Какой должна быть толщина фундамента, как ее рассчитать

Многие индивидуальные застройщики на этапе разработки фундамента для своего дома сталкиваются с проблемой расчета его параметров, в том числе и толщины основы постройки. И правда, какой должна быть толщина плиты, если мы выбираем плитный железобетонный фундамент? Какой толщины принимать ростверк ленточного или столбчато-ленточного основания? С этими, на первый взгляд, простыми вопросами мы и попытаемся разобраться в данной статье.

Экономия против безопасности

В одной из следующих статей мы приведем конкретный пример расчета фундамента, а пока определим решающие факторы, оказывающие влияние на выбор толщины основания для дома:

• фундамент должен эффективно воспринимать нагрузки от здания и деформации со стороны грунтового основания. Для этого необходимо задать такую толщину фундаментной конструкции, чтобы обеспечить гармоничную работу всех ее составляющих, например, арматуры и бетона;
• понятно, что толщину фундамента можно задать заведомо достаточной, обеспечивающей 500% надежности и более, но в условиях экономии строительных материалов такой подход многим покажется неразумным;
• получается, что должен сохраняться баланс между экономичным подходом и стремлением создать действительно надежный фундамент, который прослужит долгие годы, благодаря чему построенный на нем дом сохранит свою целостность

Расчет толщины плитного фундамента

Если вы решили возводить плитный фундамент, то вас наверняка волнует вопрос определения его толщины, отталкиваясь от которой можно проводить дальнейшие расчеты, например, расчет опалубки фундамента. Мы не будем приводить кучу формул, которые используют профессиональные строители – в этом нет необходимости. При желании вы можете воспользоваться одной из многих специальных программ, которые предназначены для проведения расчетов фундамента, в том числе и плитного. Обычно толщину плиты принимают исходя из общих нагрузок от дома и характера грунта на стройплощадке. При этом отталкиваются от того, что между двумя сетками арматуры необходимо выдержать не менее 70 мм. Добавим к этому толщину защитного слоя в 50 мм, а также толщину продольной и поперечной арматуры (для прутков диаметром 12 мм), получим, что толщина плиты должна быть: 70+2×50+12×4=218 мм. Но это в нашем случае. Обычно толщину плиты принимают равной 200, 250, 300 мм. Тут многое зависит от состава грунта и равномерного залегания пород. 250 мм – оптимальное значение, с неплохим запасом.

Расчет толщины ростверка

Что есть толщина фундамента для ленточного основания? Ведь может подразумеваться ширина ленты (вид сверху), либо ее глубина (в разрезе фундамента). Очевидно, что глубина ленты принимается исходя из условий строительства: при заглублении ниже ГПГ – она одна, для мелкозаглубленного – другая. Как правило, в последнем случае ее принимают равной 500-600 мм, но для легких сооружений, например, небольшой бани, можно принять меньше – 250-300 мм. Что касается ширины ленты, то она должна быть на 100 мм больше толщины возводимых на фундаменте стен.

Какой должна быть толщина столбов для свайного фундамента

Толщина столбов принимается исходя из расчетных значений требуемой площади подошвы основания. Но при этом она не должна быть меньше 100 мм. Это, что касается буронабивных и свайных оснований. Если планируется ставить дом на столбы из сборных строительных материалов или из железобетона, то толщина опор в этом случае принимается также исходя из расчетного значения площади основания, но не менее 400 мм ввиду того, что такие столбы обычно «закапывают» на незначительную глубину и есть риск их смещения/заваливания.

Напоследок

Переживаете о том, что ваш фундамент продавится или деформируется еще каким-то немыслимым образом? Тогда ступайте со всеми расчетами к опытному строителю. Либо можно освоить программы для расчета, благо оных не так-то и мало.

Технология заливки утепленной шведской плиты

Далее приводится пошаговая инструкция по созданию УШП фундамента своими руками: работы делятся на такие стадии, как обустройство дренажа, создание амортизационной подушки и прокладка коммуникаций, внедрение теплоизоляции, армирование, бетонирование.

Земляные и дренажные работы

С помощью штыковых лопат полностью снимают растительный слой, в противном случае плита даст усадку в результате перегнивания органики. Участок обрабатывают химикатами, способными купировать рост растений.

Поверхность засыпают песком и тщательно трамбуют, далее следует слой сухой измельченной глины, которую также нужно уплотнить. Котлован покрывается геотекстилем так, чтобы края полотна выступали за пределы обустраиваемой плиты на 30 см.

Технология обустройства УШП фундамента предполагает создание полноценной дренажной системы, благодаря которой подошва строения освобождается от ливневых, грунтовых, талых вод. Периметр окружают траншеей, ее глубина должна соответствовать диаметру используемых перфорированных труб. Нужно сделать уклон на несколько градусов от строения: так будет обеспечен самотек. В углах располагают вертикальные колодцы – они станут удобным доступом к элементам водоотведения.

Как выглядит УШП фундамент

Порядок земляных работ:

1. Геотекстиль покрывается слоем щебня.
2. Углы здания оснащаются колодцами, выполненными из цельных гофрированных либо гладких труб с диаметром в пределах 20-30 см, их монтируют вертикально.
3. По периметру фундамента прокладываются гофрированные трубопроводы, концы которых заходят в смежные колодцы (здесь должны быть оставлены соответствующие отверстия).

Траншеи закрываются щебнем, сверху они укрепляются геотекстилем.

Инженерная разводка и амортизационная подушка

Следующий слой – щебне-гравийная амортизационная подушка высотой 15 см. Основание покрывают мелкодисперсным песком, его уплотняют вибратором либо ручной трамбовкой.

На песчаной подушке собирают инженерные коммуникации, концы труб выводят на поверхность, к ним в дальнейшем подключают рабочие элементы системы. Использование в процессе футляров большего диаметра позволяет обеспечить ремонтопригодность связок. Снаружи предусматривают колодец для канализации, с его помощью легче ревизировать и ремонтировать узлы.

Далее поверхность покрывают слоем гравия до 15 см, уплотняют его и покрывают водонепроницаемым материалом в качестве гидроизоляции, например, бюджетным рубероидом. Стыки, выполненные внахлест, герметизируют, края покрытия должны выступать за плиту на 15 см.

Формирование теплоизоляционного слоя

Здесь оптимален экструзионный пенополистирол, он обладает высокой прочностью на сжатие. Металлическая сетка, стеклобой, пенокерамика помогут защитить материал от заселения насекомыми. Плиты высотой по 10 см монтируют в два слоя: один из них охватывает отмостку и площадь фундамента, второй выкладывается с отступом от края на 45 см, образуя ребра жесткости. Оставляются канавки под будущие стены.

Материал фиксируется пластиковыми гвоздями с широкими шляпками, зоны стыков покрываются клеевым составом. Плиты пенополистирола располагают в шахматном порядке, чтобы предотвратить появление мостиков холода.

Армирование и внедрение теплого пола

Арматуру связывают прямоугольными хомутами и укладывают в виде каркаса, ориентируясь на будущий защитный слой бетона – это манипуляции под ростверк. Плита укрепляется двумя арматурными сетками, предусмотренными между ребрами жесткости.

В толще монолитного основания обустраивают теплый пол: контур монтируется на верхнюю сетку, его фиксируют нейлоновыми хомутами. В зонах расположения дверных проемов и несущих стен трубопроводы защищают прочными гильзами. Между ветками соблюдают расстояние от 10 см, чтобы избежать перерасхода материала. В каждом помещении должен быть отдельный контур.

Армирование и внедрение теплого пола

Выведенные наверх распределительные элементы закрепляют на вертикальных прутьях, коллектор размещают на отдельных арматурных стержнях. Зоны подъема гибких труб укрепляют гофрированными чехлами.

Бетонирование основания

Фундамент заливают бетонным раствором за один раз, для этого используют в работе автобетоносмеситель с насосом. Кельмы и лопаты помогают равномерно разнести смесь по всей поверхности. Для уплотнения понадобится глубинный вибратор или виброплита.

Полностью высохшее снование в обязательном порядке подвергается шлифовке, так как сформированная на данном этапе бетонная плита в дальнейшем служит полом для жилых помещений. Специалисты рекомендуют заниматься возведением УШП в конце лета: в этот период наблюдается самый низкий уровень грунтовых вод.

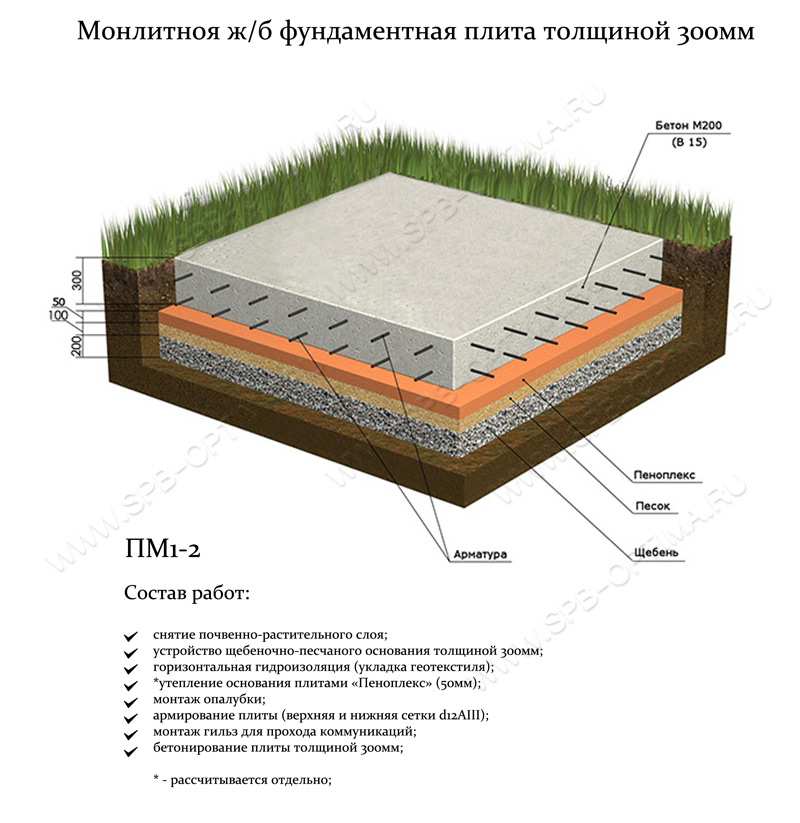

Конструкция плитного фундамента

Самым дорогостоящим является плитный фундамент для здания. Поэтому вполне естественным желанием каждого застройщика является необходимость снижения бюджета строительства. В проект должна закладываться плита минимальной высоты, обеспечивающая прочность, ресурс постройки. Производят расчет толщины ж/б конструкции с учетом следующих факторов:

• грунт – плодородный слой убирается в пятне застройки полностью
• подстилающий слой – вместо чернозема укладывается песчаная, щебенчатая фундаментная подушка толщиной 40 – 60 см в зависимости от содержания глины в почве
• подбетонка – необходима для выравнивания основания, защиты гидроизоляционного ковра, предотвращения протечек цементного молочка в щебень, песок
• гидроизоляция – 2 – 3 слоя наплавляемого рулонного материала (Технониколь, Бикрост)
• утепление – слой экструдированного пенополистирола высокой плотности используется для сохранения геотермального тепла в зданиях с периодическим режимом обогрева либо эксплуатирующихся без отопления, в шведских плитах УШП теплоизолятор необходим для снижения теплопотерь от систем теплого пола
• плита – две арматурных сетки, уложенные в бетоне

Внимание: Верхняя часть плиты должна выступать из земли, так как ресурс стеновых материалов (кирпич, венцы сруба, брус каркасника) резко снижается при контакте с землей

Метод расчета

Ленточный фундамент можно рассчитать двумя способами: по несущей способности грунтов под подошвой или по их деформации. Более прост первый способ. Его и рассмотрим.

Мы точно знаем, что первым строится фундамент. Но проектируется он в последнюю очередь. Его задача передать нагрузку от дома. А ее мы будем знать лишь после того, как определимся с типом всех строительных материалов и их объемов. Так что до начала расчета фундамента необходимо:

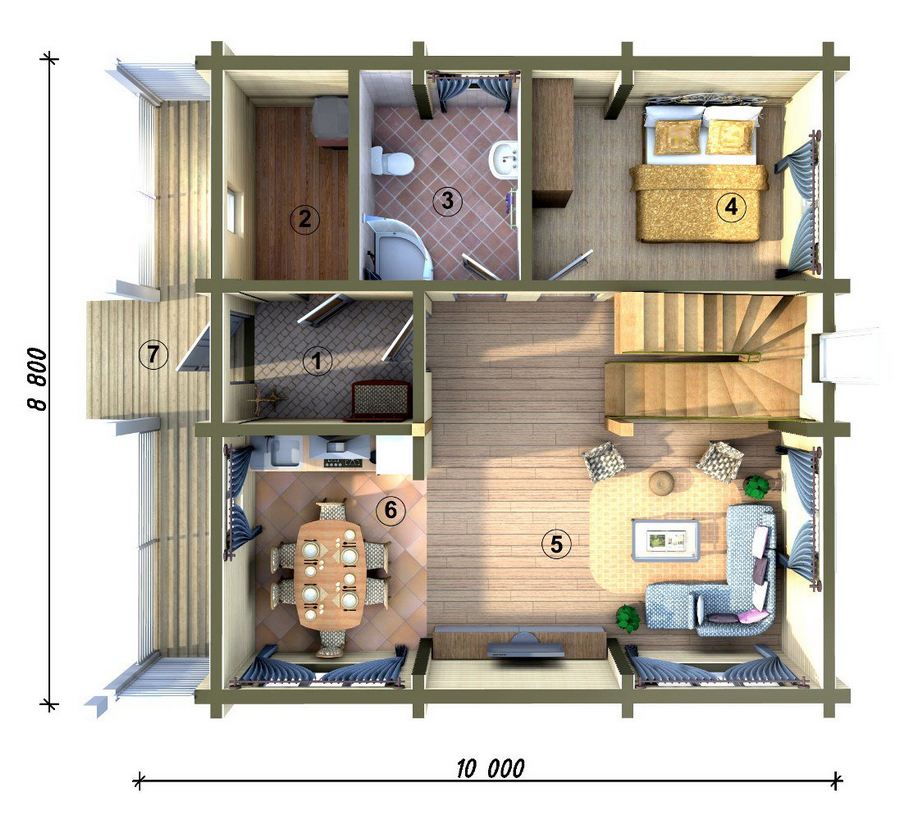

• начертить план всего здания со всеми простенками;
• решить, нужен или нет подвал, и какой он должен быть глубины, если нужен;
• знать высоту цоколя и материал, из которого он будет сделан;
• определиться с типом и толщиной используемых материалов для утепления, ветрозащиты, гидроизоляции, отделки как внутри, так и снаружи.

По всем используемым во время стройки материалам нужно найти их удельный вес. Желательно составить таблицу: работать будет проще. Только после этого можно приступать к расчету.

Для расчета ленточного фундамента понадобится проект с подробным указанием используемых материалов + их толщины

Ленточный фундамент чаще всего делают монолитным или сборным бетонным. Намного реже сегодня делают кирпичные или бутобетонные ленты: они менее надежны, но при этом для их строительства требуется большее количество материала, хотя стоимость его может быть меньше.

Условно расчет ленточного фундамента можно разбить на несколько этапов:

• Определение нагрузки на фундамент.
• Выбор параметров ленты.
• Корректировка в зависимости от условий.

Теперь обо всех этапах подробнее.

Глубина залегания плитного фундамента

Ввиду того, что заливать монолитные конструкции на пахотном слое запрещено, чернозем удаляется из котлована целиком. Глубина слоя обычно составляет 40 см, которые засыпаются нерудным материалом, не содержащем глины. Особенности технологии малозаглубленной плиты следующие:

• если в коттедже используется постоянное отопление, грунт под ним не может промерзнуть, достаточно утеплить отмостку на глубине 30 – 40 см, чтобы полностью ликвидировать вспучивание
• для дач с периодическим включением обогрева, садовых домиков без отопления придется уложить пенополистирол под плиту, отмостку
• лишь в этом случае геотермальное тепло недр сохранится в любые морозы, чтобы не возникали силы пучения

Максимальный бюджет строительства наблюдается у заглубленной ниже отметки промерзания плиты. Этот вариант оправдан исключительно для зданий с подвальным этажом. Наружный периметр подземных стен придется утеплить полностью, произвести засыпку пазух нерудным материалом, предварительно уложив пристенный или кольцевой дренаж.

Внимание: С учетом удаления плодородного слоя, замены его нерудным материалом фундамент 30 – 40 см толщины заглубляется в грунт на 10 – 20 см максимум. Поэтому потребуется либо кирпичный цоколь, либо монолитные балки под несущими стенами, выполняющие ту же функцию увеличения расстояния между землей, стеновыми материалами

Устройство фундамента

• Мероприятия, предшествующие определению нагрузки на фундамент
• Показатели грунта, важные для прочности фундамента
• Определение несущей способности грунта
• Классификация нагрузок на фундамент здания
• Расчет нагрузки с учетом площади основания
• Допустимые деформации строений и их превышение
• Причины и способы устранения неравномерных осадок оснований
• Технологические особенности столбчатого фундамента
• Пример расчета нагрузок на столбчатый фундамент

Мероприятия, предшествующие определению нагрузки на фундамент

При строительстве дома вначале закладывается фундамент, через который на грунт передаются нагрузки от всего строения. Нагрузка на фундамент определяет стабильность, надежность и долговечность всего здания, поэтому, приступая к устройству фундамента, нужно соблюсти все технологические процессы. Правильный расчет нагрузки на фундамент позволяет избежать трещин и разрушений и обеспечить равномерную осадку зданий.

В основе всех домов лежит фундамент. От качества его строительства зависит стабильность, надежность и долговечность всего здания в целом.

Перед началом строительства дома нельзя обойтись без геологических работ на месте планируемого строительства, исследования грунт. К важным показателям относится показатель глубины залегания грунтовых вод и сезонного промерзания почвы. Эти показатели меняются в зависимости от регионов строительства. В московском регионе грунт промерзает на глубину 1,6 метра, на Юге России может быть менее 1 метра.

Следующий этап #8211 нужно правильно рассчитать все нагрузки, которые через основание дома будут действовать на грунт.

Показатели грунта, важные для прочности фундамента

Основанием фундамента служит грунт. Самыми прочными считаются скальные породы.

Для грунта, который является основанием под строение, наиболее важны два показателя #8211 прочность и несжимаемость.

Самые прочные #8211 полускальные и скальные породы. Поэтому при устройстве фундамента деревянных домов котлованов не делают, а ограничиваются тем, что снимают просадочный верхний слой грунта.

Если дом закладывается в условиях непучинистых грунтов при их промерзании до 2 и более метров, следует рассчитать глубину котлована под фундамент в соответствии с расчетной глубиной промерзания почвы. Исключение #8211 дома, которые эксплуатируются постоянно, но и при этом под фундамент роют котлован с глубиной не менее 0,5 метров.

С позиций промерзания следует учесть, что грунт бывает непучинистый и пучинистый (дисперсный).

Таблица видов грунтов и нагрузки на них.

Дисперсный грунт промерзает в морозные зимние месяцы, что вызывает деформации и изменения основания фундамента из-за нагрузок.

Поэтому основание котлована делают на уровне, который располагается ниже, чем глубина промерзания.

Если грунт непучинистый, деформация не происходит, но тем не менее можно несколько уменьшить осадку с помощью практически не сжимаемого материала (крупного строительного песка, в который вмешивается рыхлая горная порода #8211 гравий) под основание.

Определение несущей способности грунта

Около 15-20 % затрат от строительства дома занимает обустройство фундамента.

Устройство фундамента любого дома составляет от 15 до 20% затрат на общую стоимость строительства. Причем чем глубже фундамент закладывается в грунт, тем выше стоимость проводимых строительных работ. Эта причина довольно часто заставляет большинство застройщиков поднимать подошву фундамента ближе к поверхности грунта. В таком случае необходимо правильно рассчитать возможности несущей способности грунтов. Расчет начинается после сбора и анализа информации о пористости грунта, которая обусловлена его сопротивлением и степенью влажности.

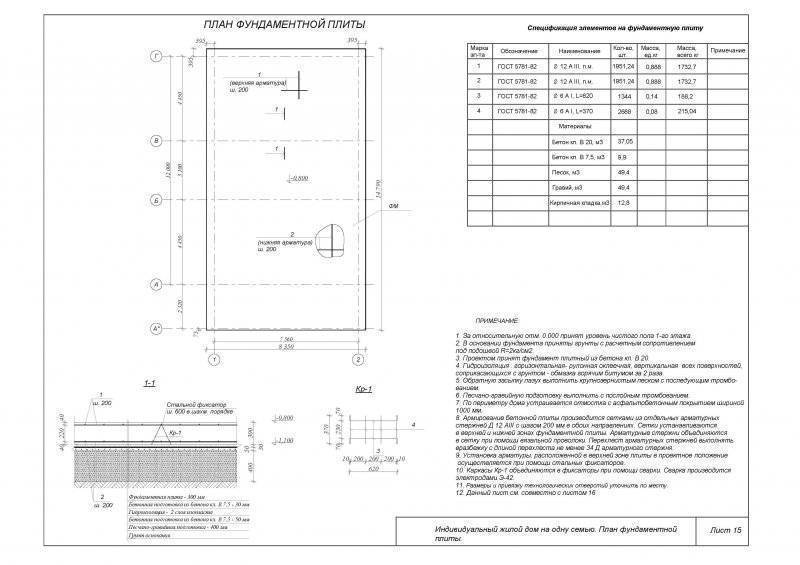

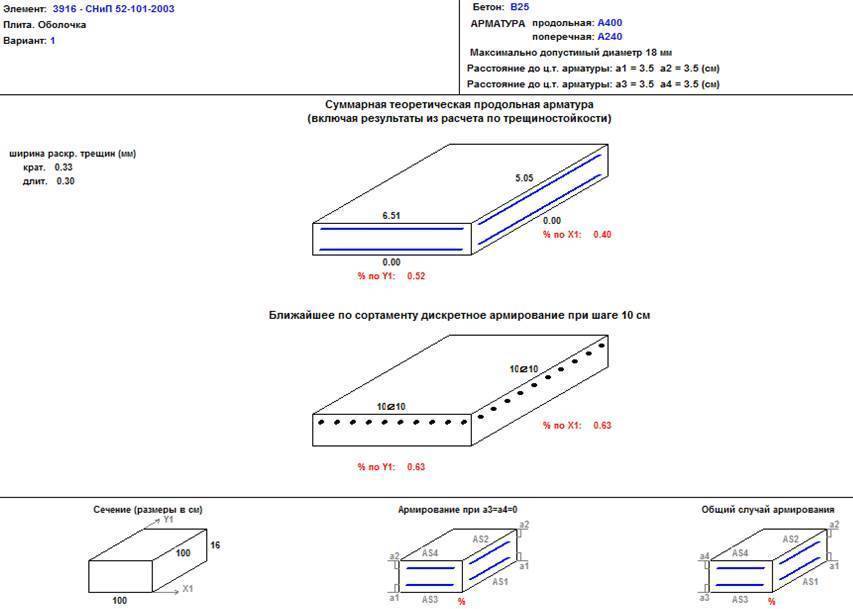

Расчет арматуры

Вычисление количества арматуры для рассчитанной выше плиты:

1. плита толщиной 20 см — две рабочих сетки;
2. диаметр стержней —  12 мм, шаг — 150 мм;
3. стержни укладываются так, чтобы обеспечить защитный слой бетона с каждой стороны 0,02-0,03 м. Длина стержней в примере = 8,1 м — 0,02*2 = 8,06 м и 10,06 м;
4. количество стержней в одном направлении = (8,1 м (длина стороны)/0,15 м (шаг) + 1) *2 (два слоя) = 110 шт;
5. количество стержней в другом направлении = (10,1 м (длина стороны)/0,15 м (шаг) + 1)*2 (два слоя) = 136 шт;
6. общая длина стержней = 110*8,06 + 136*10,06 = 886,6 м + 1368,16 = 2254,76 м;
7. общая масса арматуры 2254,76 м * 0,888 кг/м = 2002, 2 кг.

При покупке необходимо предусмотреть запас 3-5%, чтобы избежать необходимости докупать материал. Также потребуется рассчитать объем бетона. В рассматриваемом случае он равен: 8,1м*10,1м*0,2м = 16,36 м³. Это значение потребуется при заказе бетонной смеси.

Упрощенный расчет толщины фундаментной плиты и количества материалов на нее — несложная задача, которая не потребует большого количества времени. Но выполнение этого этапа позволит обеспечить надежность без перерасхода материалов, что сэкономит нервы и деньги будущего владельца дома.

Вычисляем вес конструкции дома.

Пример вычисления веса конструкции дома: Вы хотите возвести дом высотой в 1 этаж, 5 м на 8 м, также внутренняя стена, высота пола до потолка составляет 3 метра.

Подставим данные и высчитаем длину стен: 5+8=13 метров, прибавим длину внутренней стены: 13+5=18 метров. В итоге получаем длину всех стен, затем производим вычисление площади, умножим длину на высоту: S=18*3=54 м.

Вычисляем площадь цокольного перекрытия, умножаем длину на ширину: S=5*8=40 м. Такую же площадь будет иметь и чердачное перекрытие.

Вычисляем площадь кровли, умножим длину листа на ширину, к примеру, лист кровельного покрытия имеет длину 6 метров, а ширину 2 метра в итоге площадь одного листа составит 12 м, итого нам понадобится по 4 листа с каждой стороны. Итого получится 8 листов кровли с площадью 12 м. Общая площадь кровельного покрытия составит 8*12=96 м.

Особенности выбора

Другие типы грунтов, песчаные, глинистые, торфяные, суглинки в той или иной мере обладают таким свойством, как пучинистость

Поэтому при выполнении работ по закладке фундамента вне зависимости от того с подвалом или без, обращаем внимание на такие факторы:

1. На какой глубине залегает пучинистый тип грунта. Если он располагается на поверхности и по всей глубине пробных скважин, то можно какую-то часть заменить, например, на песок и приступить к закладке ленточного основания. Или сразу обустраивать свайный фундамент.
2. Изучить уровень залегания грунтовых вод. Чем выше они проходят, тем меньше типов фундаментов подходят для закладки. Если воды проходят на глубине одного метра, то лучше выбрать плитный фундамент. Об обустройстве подвала не может быть и речи.Если ниже, то можно остановиться на мелкозаглублённом ленточном основании.
3. Уровень промерзания почвы. В случае, когда пучинистый грунт залегает на глубину промерзания почвы, то его следует заменить. В противном случае обустраивают заглублённое ленточное основание или фундамент с применением свай. В отдельных случаях можно выбрать мелкозаглублённый плитный фундамент.

Преимущества и недостатки

Основным достоинством плитного фундамента является значительна площадь опоры, за счет чего понижается давление на грунт и снижается возможность деформации стен и других несущих конструкций здания. К другим преимуществам такого рода основания несомненно относятся длительный срок эксплуатации, безопасность применения, быстрый и простой монтаж, устойчивость к грунтовым и наземным водам, а также возможность строительства цокольного этажа и одновременное использование плит в качестве основы для пола первого этажа. Но все это возможно только если был произведен правильный расчет фундаментной плиты.

Монолитный фундамент это одновременно пол первого этажаИсточник domsumom72.ru

Единственным, немаловажным недостатком плитного фундамента является его высокая стоимость. Однако высокая цена обычно оправдана – ведь это высоконадежная, долговечная, прочная конструкция с отменными техническими и эксплутационными свойствами.

Какие нагрузки влияют на фундамент?

На фундамент дома влияют различные нагрузки: постоянные и временные, возникающие в силу каких-либо обстоятельств.

В общем виде все типы нагрузок на фундамент можно классифицировать по четырем основным направлениям:

Важное место в проектировании основания для будущей постройки занимает расчет площади подошвы

• масса всех элементов конструкции возводимого дома;
• так называемая полезная масса, состоящая из всех предметов мебели и интерьера, которые будут находиться в здании;
• фундаментальные нагрузки или масса самого фундамента;
• временные нагрузки, которые зависят от климатических условий местности, где строится здание – количество осадков в виде дождя и снега, сила и скорость ветра.

Используемые материалы

В конструкции плитного фундамента применяются следующие материалы: бетон высокого качества, арматура, различные гидроизоляционные материалы и утеплители. Бетон выбирается высокой прочности (марки М300 и выше), обязательно учитывается водонепроницаемость (W8 и более) и высокая морозоустойчивость (не менее F200), так же немаловажен коэффициент подвижности материала П-3. В случае с близким залеганием грунтовой воды, отлично подошел бы сульфатостойкий бетон, но это большая редкость. Арматура применяется диаметром 12-16 мм и может быть любой марки, соединяется в решетку она с помощью проволоки. Если же, планируется сваривать прутки арматуры между собой, то марка арматуры должна быть пригодной для сваривания (а500с, а240с). В качестве гидроизоляции, чаще всего используют битумно-полимерные материалы, однако допустимо и использование рулонного полиэтилена. Для утепления, о котором рекомендуется обязательно позаботиться в незаглубленных и малозаглубленных типах фундамента, используются различные синтетические теплоизоляционные материалы. Лучшим из них можно считать экструдированный пенополистирол, поскольку этот утеплитель очень прочен и особенно долговечен

Утеплению особенно стоит уделить внимание, если при глубоком заложении, плита фундамента выполняет одновременно и роль пола цокольного этажа

УШП по цене 3 000 рублей за м2 реальность или волшебство

Не знаю как, но вот реальный человек Александр Добрынин, который так смог. Цитирую:

В 2020 году построил УШП для себя. Соблюдал все правила, описанные в картах Dorocell. Площадь с террасой 146 м2 На все материалы, доставку ушло 430 тысяч, то есть 3 тыс. рублей/м2 за материалы.

Вот полная калькуляция:

1. Трактор копал котлован, закапывал трубы воды, потом ровнял песок и растаскивал выбранный грунт за 11000
2. Затем три работника ровняли котлован и рыли траншею под дренаж за 8000
3. Куплено 200м2 геотекстиля 150 на дренаж и 200м2 геотекстиля 300 под плиту за 13800
4. 70 метров дренажной трубы 7000
5. 5м3 щебня на обсыпку трубы дренажа — 7500
6. Дренажные колодцы, крышки, разные прокладки и переходы за 12725
7. Дренажный насос и шланг — 2000
8. Первый слой ПГС — 45тонн — 19500
9. Отсыпка остальнй подушки песком 90тонн — 42000
10. Покупка трамбовки — 25000, после заливки продал за 20000. Итого пишу 5000
11. Трубы и фитинги канализационные — 6780
12. ЭППС Технониколь CARBON ECO SP 12 пачек — 32820
13. ПСБс-25 ГОСТ 21 куб или 105 листов за 44940
14. Клей-пена Tytan 5 баллонов и пистолет за 2172
15. Шифер плоский 8мм — 10 листов за 4400
16. Арматура 12 — 400 кг, 6 — 600кг, 8 — 100кг за 42560
17. Проволока вязальная 20кг — 2037
18. Крючки 2 шт — 326
19. Трубы водоснабжения МП — 7880
20. Грибки для крепления L-блоков 10-180 — 500шт — 2340
21. Стульчики с опорами — 750шт за 3930
22. Трубы теплого пола 4 бухты по 200м — 17824
23. Стяжки разные 2000шт примерно 1500
24. Утеплитель для труб — 1000
25. Коллектор на 8 выходов с расходомерами, с евроконусами и доставкой ТК из МСК — 15100
26. Профиль стоечный Knauf 50-50 — 19штук — 4250
27. Бетононасос — 13200
28. Бетон Б25 М350 П4 — 19м3 — 89300

Итого получается 420 884. Добавлю всякие мелочи, саморезы, шнурку, доставку, может что забыл. Пусть будет 430 000 рублей. Общая площадь дома с террасой — 146,6м2 цена — 2 933 р\м2 Если не считать террасу, то площадь 124м2 цена — 3 468 р\м2

Определение характеристик грунта

На начальном этапе следует определить характеристики почвы на участке строительства. Для этого необходимо выкопать несколько ям в различных местах и взять пробы грунта.

Различают почвы следующих типов:

• В состав лессовидного грунта входит глина с большим содержанием пылевидных элементов. Земля имеет рыхлую структуру;
• Биогенные почвы состоят из песка и торфяника;
• Глинистый грунт включает в себя песок и глину. На её несущую способность оказывает большое влияние процентное содержание влаги. Сухой грунт может выдержать большое давление;
• Скальная почва характеризуется жёсткой структурой;
• Полускальный грунт отличается от скальной породы отсутствием прочной связи между составляющими элементами;
• Песчаная почва состоит из глины, кварца и различных минералов.

Глубина размещения

Как плавило, плиточная основа будущего дома закладывает на небольшой глубине. Если строительство не предполагает создания подвала или подземного этажа, плиту нужно заливать вровень с поверхностью земли.

При создании подвала или подземного этажа, глубина размещения плиты определяется размерами этого помещения и его высотой.

Глубина котлована определяется самостоятельно и выполняется достаточно просто. Для этого потребуется самостоятельно подсчитать количество слоев:

1. Слой геотекстиля, размещаемый первым ярусом при проведении строительства на илистых грунтах, в ином случае такой слой не требуется.
2. Песчаная подушка.
3. Слой бетонного основания, формирующий ровную поверхность для укладки геотектиля, может не укладываться в случае, когда выполняется строительство небольших по площади жилых домов.
4. Слой гидроизоляции в два слоя, поперек и вдоль.

В типовых случаях глубина котлована для укладки всех слоев рассчитывается с учетом суммарной толщины всех слоев до 750 мм.

Все расчеты лучше всего произвести перед началом проведения строительства. Это упростит успешное выполнение всех этапов дальнейших работ.

Порядок операций при вычислении толщины монолитного основания

Чтобы выполнить плитного фундамента расчет толщины, следует вычисления проводить поэтапно. В процессе необходимо учитывать справочные показатели. Последовательность действий такова:

• изучают свойства грунта участка и по справочным таблицам определяют его несущие показатели;
• по проекту высчитывают массу возводимого здания, снеговую нагрузку на него, квадратуру фундаментной плиты;
• делением веса постройки на площадь основания рассчитывают удельное давление на почву;
• высчитывают массу, объем монолита;
• определяют размеры песчаной подушки;
• считают количество требуемой для создания металлического каркаса арматуры;
• высчитывают толщину монолитной плиты.

Подушка из песка предназначена для защиты основания от действия почвенных вод. Она, запрессовываясь, создает достаточно крепкий слой

При определении нужной ее высоты принимают во внимание ряд особенностей:

• высота подушки зависит от отметки промерзания, типа почвы, уровня залегания грунтовых вод на строительном участке и составляет 0,15-0,6 м;
• тщательная утрамбовка песка вызывает его усадку на несколько сантиметров;
• можно засыпать дополнительно всю площадь слоем мелкого щебня толщиной 0,05-0,1 м (этот прослоек входит в общую высоту подушки).

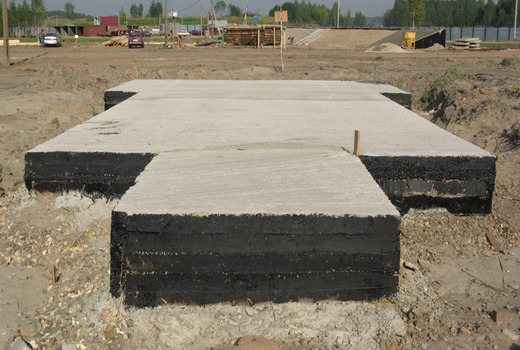

Устройство монолитного фундамента

Получается, что при промерзании грунта более чем на метр, наличии нестойких, пучинистых почв (с близким к поверхности расположением подземных вод), для создания фундаментов используют слой песка в 60 см. В других более стабильных условиях подушку делают толщиной 0,2-0,3 м.

Арматурный каркас создают из двух слоев, которые уложены в виде сетки. Расстояние между ними около 50 мм.

На высоту монолитной плиты фундамента оказывают влияние такие факторы:

• размер промежутка между слоями арматурной сетки;
• диаметр армирующих стержней;
• под металлическую сетку и на нее укладывают достаточно толстые защитные слои бетона (минимум 5 см).

Сумма этих показателей даст необходимую (по минимуму) толщину фундаментной плиты. Для определения общей высоты основания к ней прибавляют уровень песчаного слоя.

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

П литный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

О бязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Г лавным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

О бязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Заключение

Из всего вышесказанного можно сделать вывод, что хоть плитный фундамент и имеет весьма высокую стоимость, он обладает высокой прочностью, жесткой конструкцией, длительным сроком службы и другими положительными эксплуатационными свойствами. Монтаж такого рода основания – задача непростая. Но Подсчет материалов на плитный фундамент, расчет толщины плит и других составляющих основания порой затрачивает куда больше времени, чем ожидалось. Поэтому для предварительных расчётов разумно воспользоваться онлайн-калькулятором, а полноценное проектирование и монтаж доверить специалистам в этой сфере, чтобы получить действительно качественный и надежный фундамент.
