Образец вычисления основных величин.
Элементы для расчета
Общие размеры.
Расчет параметров лестничной конструкции на второй ярус происходит с учетом следующих показателей:
- Расстояние между ярусами.
- Высота свободного пространства, которое отводится под лестничный марш.
Первоначально ставится задача по определению формы конструкции. Оптимальным вариантом является лестница, состоящая из одного марша. Такая конструкция предполагает наличие прямого марша, который берет свое начало на высоте одного перекрытия и оканчивается на высоте другого. Данная разновидность конструкции наиболее уместна для таких пространств, в которых расстояние между уровнями невелико и составляет от 2 до 3 метров, а свободное пространство позволяет установить лестницу.
Перед определением формы конструкции необходимо знать, хватает ли свободной площади для установки планируемой лестницы.
При соблюдении всех технических нормативов при расчете гарантируется дальнейший комфорт использования лестничной конструкции. Наилучшей пропорцией расстояния между длиной и высотой конструкции считается отношение 2:1. Следовательно, при промежутке между ярусами в три метра длина конструкции будет равняться шести метрам.
Параметр крутизны.
Данным показателем определяется угол лестничной конструкции, является также очень весомым. Каким образом сделать расчет угла наклона лестничного марша, чтобы вся конструкция не представляла угрозу для людей, была комфортной в использовании и отлично подходила к интерьеру? Грамотно выверенный угол наклона лестницы делает ее удобной для транспортировки крупных предметов.
Приемлемым показателем крутизны является граница в 30-40 градусов. Однако в частных коттеджах данный параметр остается за выбором владельца и определяется им самостоятельно. Считается, что угол наклона конструкции в 30 градусов считается идеальным. Если угол меньше, то лестница превращается в пологий пандус, конструкция становится объемной и неудобной. Если угол больше 40 градусов, то лестница становится опасной в использовании не только для стариков и детей, но и для всех жильцов дома.
Разновидностью деревянной лестницы с одним маршем является конструкция, получившая название «гусиный ход». Она в значительной мере экономит площадь, однако, по параметру ее крутизны выходит за грани определенных нормативов.
Также вам будет интересно посмотреть на то, какие бывают и как выглядят деревянные двухмаршевые лестницы.
Параметры ширины и длины ступенек.
Расчет ступенек лестничной конструкции осуществляется по двум величинам. Ее размер может варьироваться: от 55 до 65 см. Для расчета можно применить формулу, по которой сумма ширины проступи (А) удваивается на высоту подступенка (Б), при этом величина не должна выходит за рамки ширины среднего человеческого шага. В цифрах эта формула выглядит следующим образом: А+2Б=55-65 см.
Для безопасного и комфортного подъема и спуска по ступенькам не следует игнорировать установленные нормативы параметров ширины и высоты ступенек.
Существуют и способы расчета ступенек, к примеру, есть формула удобств: А-Б=12 см.
Не имеет значения, какая формула была избрана для вычисления, следует помнить, что, если высота ступенек будет больше 17 см, подъем и спуск по такой лестнице станет затруднительным для людей старшего возраста, менее удобным и безопасным.
А вот как выглядят ступени из керамогранита 1200х300 и как их устанавливают на месте, можно посмотреть тут.
Величина интенсивности эксплуатации.
Существует еще две главных величины, которые необходимо принимать во внимание проектировке лестничной конструкции. Перед вычислением размера следует также определить число людей, которые будут эксплуатировать лестницу одновременно, а также определить ее предназначение. От этих величин будет зависеть размер ширины
От этих величин будет зависеть размер ширины.
При пользовании лестничным маршем больше двух человек, которые будут осуществлять движение в обратных направлениях, ширина должна быть не меньше 120 см. Данная величина также актуальна, если по ней предполагается транспортировать габаритные вещи.
При меньших размерах ширины ступенек, которые не соответствуют нормативу, передвижение по лестнице может обернуться в не совсем «увлекательное» путешествие.
Принцип изготовления бетонной лестницы
После того как изготовлена опалубка, мастер приступает к формированию арматурного каркаса. Именно он принимает на себя наибольшую нагрузку, поэтому этот элемент лестницы должен отличаться максимальной прочностью. Что касается армирования в боковой проекции, оно выполняется с шагом не менее 250 мм в каждом направлении.
Если правильно произвести расчёты, касательно нагрузки на лестницу, на начальном и последующих этапах не возникнут какие-либо проблемы. Но если фундамент не будет рассчитан на тяжелый вес, это грозит обрушением конструкции. Стальные пруты необходимо укладывать по направлению к несущей грани. Рекомендуемый их диаметр – 10-13 мм. Чтобы соединить эти элементы, используются поперечные связи.
Каждому мастеру необходимо обратить внимание на то, что фиксация элементов лестницы с помощью сварочного аппарата крайне нежелательна, так как, скорее всего, в будущем возникнет ослабевание прочности из-за нагрева углерода, который содержится в арматуре. В таких случаях лучше прибегать к уже проверенному варианту с вязальной проволокой
Соединять детали придется посредством особого крючка, на что уйдет достаточно много времени, но зато такой способ является наиболее надежным.
Что касается расстояния между нижней частью опалубки и самим каркасом, оно не должно быть менее 3 см. Для такой цели хорошо подойдет пластиковый фиксатор. Кроме этого, бетонная лестница, в любом случае, нуждается в дополнительном прикреплении каркаса к стенам, в которых придется высверлить отверстие необходимого диаметра, чтобы вбить туда арматуру, такие работы позволят обеспечить дополнительную прочность и устойчивость.
Полезные советы
Каждому человеку, который собирается соорудить бетонную лестницу, специалисты советуют придерживаться следующих правил:
- В первую очередь стоит подготовиться к тому, чтобы произвести бетонирование марша за один раз.
- Касательно марки бетона, она не должна быть скромнее, чем В15. Наиболее приемлемым практически для всех случаев считается раствор М300.
- Чтобы избавить раствор от ненужной подвижности, для смеси необходимо использовать диаметр щебня 15-20 мм.
- Если не уделить достаточно внимания уплотнению бетона, в будущем это может негативно отразиться на прочности всей конструкции. Данные работы рекомендуется выполнять с помощью электровибратора.

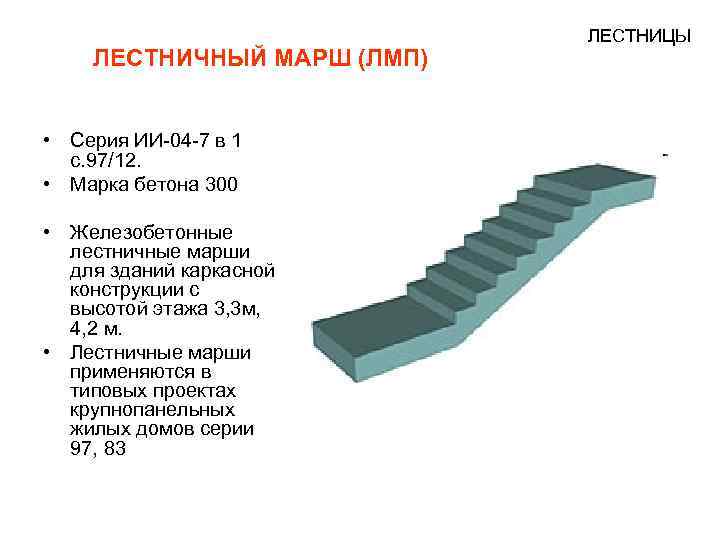

Использование железобетонных лестниц
Марши для строительных объектов производятся в массовом порядке. Их отличительная особенность — низкая стоимость, длительный срок службы и надежность. Конструкции железобетонных маршей спроектированы с учетом строительных норм и государственных стандартов.
Эти ЖБИ изготовлены из морозоустойчивого и влагонепроницаемого бетона, армированного металлическими стержнями и арматурной проволокой. Они отличаются износостойкостью и имеют долгий срок полезного использования. Благодаря устойчивости бетона к высоким температурам конструкции имеют прекрасную огнеупорность.
Железобетонные марши бывают межэтажными, подвальными и цокольными. Они используются как внутри, так и снаружи зданий. Их применяют:
- при строительстве крупнопанельных домов;
- в многоэтажных домах и малоэтажных постройках;
- в районах с повышенной сейсмической активностью и различными климатическими условиями.
Этапы строительства
В общем случае, работа по возведению бетонной лестницы состоит из следующих основных этапов:
- Определение типа лестницы: одномаршевая, двух маршевая, винтовая.
- Расчет конструкции: количество и габариты ступеней, ширина и длина конструкции.
- Изготовление и сборка опалубки.
- Монтаж арматурного пояса.
- Заливка бетона.
- Демонтаж опалубки.
- Отделка лестницы из бетона деревом, художественной ковкой, керамической плиткой, мозаикой или другими доступными материалами.
Двух маршевая и винтовая лестница из бетона – это достаточно сложный в реализации своими руками проект. Пролеты двух маршевых лестниц возводятся под углом в 90 градусов, с промежуточной площадкой, забежными ступенями и другими особенностями.
Винтовая лестница требует сложного специального расчета спиральной линии и последующего изготовления и правильного монтажа криволинейной опалубки. Поэтому строительство лестниц этих типов лучше доверять опытным строителям-профессионалам. В рамках этой статьи будет рассмотрен вариант – одномаршевая лестницы из бетона на второй этаж, которую можно изготовить своими руками не имея опыта и специального образования.
Расчет необходимого количества бетона

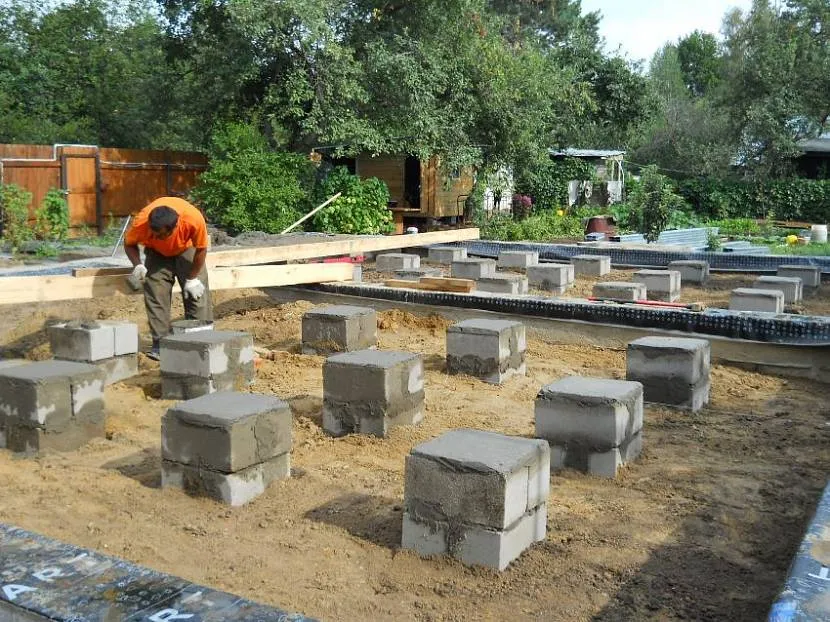

Как рассчитать объем бетона на сваи
S = 3.14 х R 2 где
R – радиус столбика;
Результат необходимо умножить на высоту (Н) и количество столбиков.
Так, при диаметре столика 0,2 м имеем поперечное сечение 3,14 х (0,1 м) 2 = 0,0314 м 2 , при его высоте 2 м требуемый объем бетона для одного изделия составляет 0,0628 м 3 . По этой методике можно рассчитать объем бетона для свай любого размера.
Для свай квадратного сечения расчет проводится аналогично.

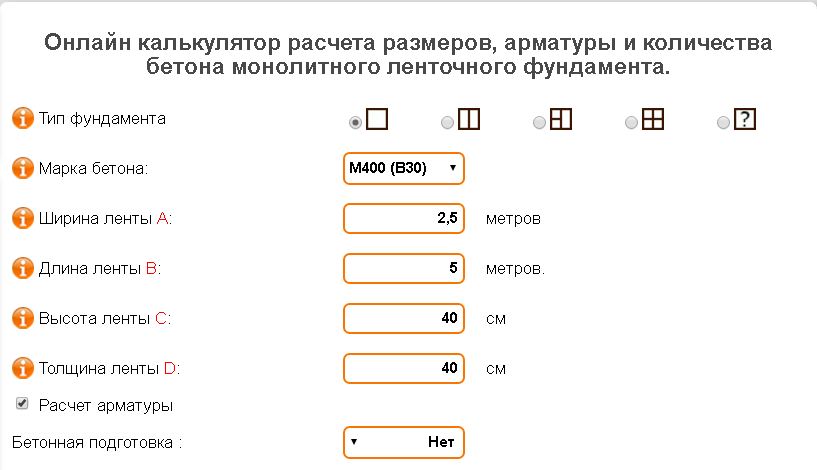

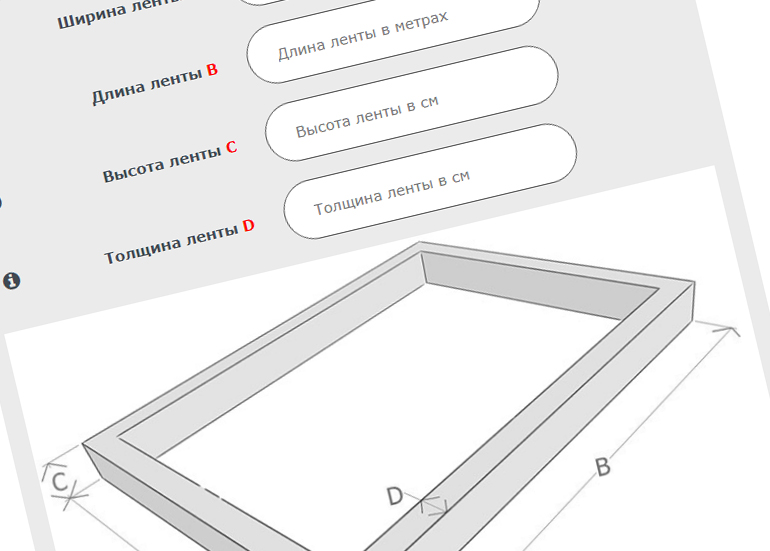

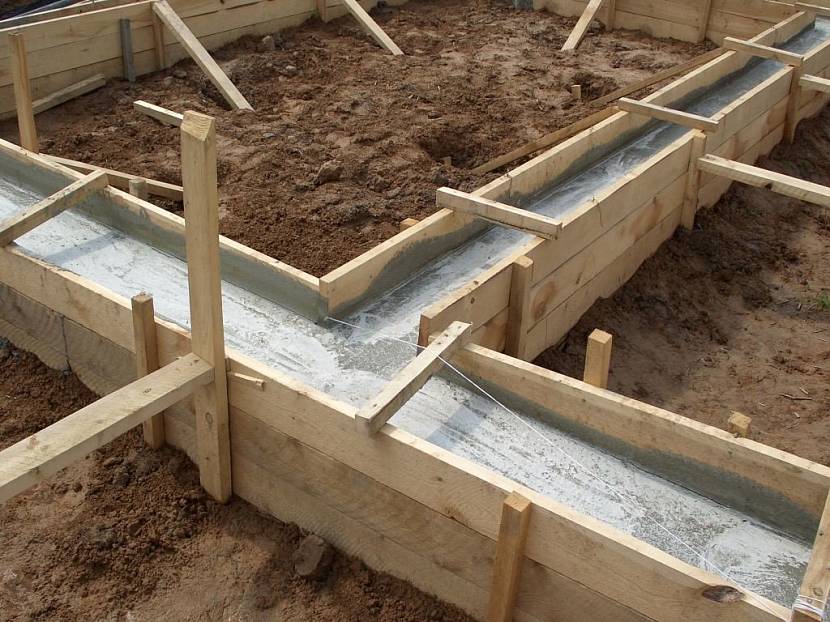

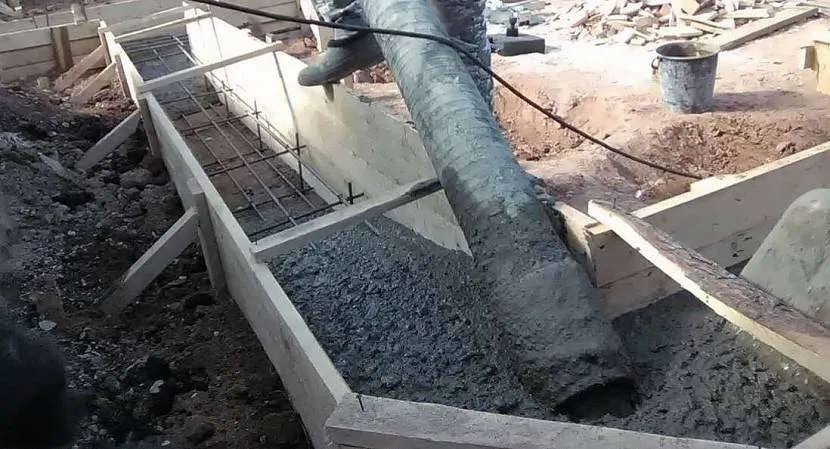

Как рассчитать объем бетона для ленточного фундамента
Подробная и наглядная статья про бетонирование пола в гараже.
Щебень — один из наиболее популярных наполнителей для тяжёлых бетонов. Вам нужен щебень? Посмотрите в нашем каталоге.
Итак, полный объем фундамента складывается из суммы объемов его частей с различной геометрией, каждая из которых определяется по формуле:
S — площадь поперечного сечения фундаментной ленты (в метрах),
L – общая длина ленты фундамента (в метрах).
Например, при однородном сечении ленты фундамента по всей длине объем необходимого бетона при длине ленты 28 м и ее сечении 0,16 м 2 составит:
V = 28 х 0,16 = 4,48 м 3
Если сечение фундаментной ленты различно: 0,2 м 2 на длине 8 м; 0,16 м 2 на длине 12 м и 0,25 м 2 на длине 8 м, то расход бетона составит
V = 12 х 0,16 + 8 х 0,2 + 8 х 0,25 = 5,52 м 3 .
Как рассчитать объем бетона для плитного фундамента
Плитный фундамент представляет собой железобетонный монолит, располагающийся под всей площадью строения. Этот вид фундамента используется:
•на сложных (плавающих грунтах);
•при отсутствии в проектируемом помещении подвала;
•при использовании плиты в качестве основания для пола здания.
Объем плитного фундамента для объекта простой конфигурации определяется по формуле:
S – площадь плиты;
H – толщина плиты.
Так, при длине плиты 10 м, ширине 5 м и высоте 0,15 м объем необходимого бетона будет составлять
V = 10 х 5 х 0,15=7,5 м 3 .
При наличии ребер жесткости отдельно вычисляется их объем.
V1 =0,12;V3=0,15; V2=0,12; V4= 0,15 м 3 .
Складывая полученные результаты с объемом основной плиты, получаем полный объем необходимого бетона:
V =7,5+0,15+0,15+0,12+0,12=8,04 м 3 .
Как рассчитать объем бетона для заливки пола
S – площадь поверхности стяжки;
H – толщина стяжки.
Так, при площади помещения S = 20 м 2 и толщине стяжки H = 0,07 м необходимый объем смеси будет составлять
V = 20 х 0,07 = 1,4 м 3 .
Сложнее дело обстоит, если базовая поверхность не горизонтальна, и стяжка имеет неодинаковую толщину на всей площади. В этом случае приходится оперировать средними величинами толщины стяжки, что приводит к неточности.
Краткое описание тяжелых растворов
Ж/б изделия можно производить не только в цеху, но и прямо на строительном объекте. Для большей надежности ж/б конструкции с расчётными параметрами применяют тяжелую смесь. Её отличительная особенность – это объемная масса ≥ 1800 кг/м3.
Он имеет высокую прочность и низкую пористость, устойчив к механическим нагрузкам и химическим средам. Ж/б элементы из тяжелого раствора устанавливают на ответственных сооружениях с открытой эксплуатацией. Это стены, полы, перекрытия.
Читайте далее:
Калькулятор расчета пеноблоков
Калькулятор расчета котлована, стоимость земляных работ, расчет объема котлована разной формы
Расход затирки для плитки на 1 м<sup>2</sup> — калькулятор, формула расчета
Как сделать расчет рулонов обоев, точный калькулятор расчета
Расчет штукатурки и шпаклевки — нормы расхода и калькулятор
Калькулятор расчета гипсокартона на потолок
Расчёт объёма компонентов
Для получения определённого бетона требуемой марки необходимо точно знать, сколько и каких компонентов надо приготовить. Цемент состоит из нескольких элементов. Для его приготовления необходимы цемент, песок, наполнитель (гравий, щебень или другой) и вода. Для того, чтобы улучшить свойства бетона, дополнительно могут использоваться специальные добавки.
Для того, чтобы определить, что необходимо приготовить, сначала требуется определить, какой бетон нужен для работы. При этом необходимо прежде всего учесть те задачи, для которых он должен использоваться.
Начать нужно с определения подходящей марки. Каждая из них предназначена для решения определённого типа задач и обладает соответствующими прочностными характеристиками. Например, при возведении фундамента, нужно учесть его тип, свойства почвы, необходимость наличия морозостойкости или влагостойкости и другие характеристики.
Правильный выбор марки бетона обеспечит долговечность постройкиИсточник yandex.net
Важна не только прочность, но и подвижность, которая имеется у уже затвердевшей смеси.
При этом не рекомендуется для фундамента выбирать М100 или М200. Такой бетон непрочный, однако будет стоить относительно дёшево. М300 или М350 прекрасно подходит для использования при строительстве частных домов. Марка М400 может быть успешно использована при возведении промышленных зданий.
Более прочные марки используются для строительства объектов
Имеющих особую важность или таких, которым придётся выдерживать сложные условия в течение длительного времени. Они обладают высокой прочностью, но стоят дорого.
Если для дома правильно подобрать характеристики используемого бетона. То он простоит без малейших разрушений в течение длительного срока.
Существуют специальные таблицы, в которых указано сколько и каких материалов потребуется для изготовления кубометра бетона определённой марки. Рассчитав общее количество требуемого материала с помощью таблиц можно определить количество необходимых компонентов.
Для приготовления качественного бетона необходимо правильно смешать компонентыИсточник fundamentspets.ru
Пример расчёта необходимого количества цемента:
- Для 1 куб. м определённой марки бетона нужно использовать смесь цемента, песка и щебня в пропорции 1:3:5. Всего частей будет 9 (=1+3+5).
- Кубометр (=1000000 куб. см) состоит из 9 частей по 111111 куб. см.
- Плотность цемента 3 г/куб. см. После умножения на соответствующий объём получаем 333,333 кг.
Аналогичным образом можно посчитать для любой марки бетона требуемое количество остальных компонент и определить, каковы будут затраты на его приобретение.
Бетон, для приобретения максимальной прочности, должен полностью застытьИсточник kakpostroit.su
On-line калькулятор монолитных бетонных лестниц
| Наименование материала | Единица измерения | Количество | Цена, руб. |
| Опалубка | шт | 1 | |
| Арматура | мп | ||
| Бетон | м 3 | ||
| Скобяные изделия и расходные материалы | шт | 1 | |
| Транспортные расходы | шт | 1 | |
| Эксплуатация машин и механизмов | шт | 1 | |
| ИТОГО цена материалов | |||
| ИТОГО цена работ | |||
| ИТОГО цена работ и материалов |
Скидка на лестницу менее 105 000 руб. не распространяется.
* От чистого пола 1-го до чистого пола 2-го этажа. ** Ширина трапецивидного лестничного марша принимается как среднее арифметическое. *** Насос арендуется на смену (до 7-и часов) возможна заливка 1,2,3-х лестниц на одном объекте. Сделайте копию нажав кнопку (PrtScr) и получите полную смету лестницы отправив скан в форме обратной связи.
