Засор в отопительной системе
Причина в недостаточном тепле батареи может кроиться в засоре. Засор объясняется тем, что после долгого периода эксплуатации отопления внутренний диаметр труб мог значительно сократиться из-за появления ржавчины. В результате может оказаться, что для циркуляции потока теплоносителя места в трубе нет. В таких случаях потребуется выполнить работы по очистке батареи или по их полной замене. Для прочистки или замены радиатора следует перекрыть подачу теплоносителя на байпасе. При этом вся система будет продолжать работать. Если получится обойтись только прочисткой, то можно воспользоваться нижеизложенным советам:
Важно помнить о безопасности, так как теплоноситель может быть сильно горячим.
Прочистка должна осуществляться только под высоким давлением воды.
Перед обратным монтажом радиатора следует проверить соединения труб, возможно, на стыке также имеется засор, который можно прочистить.
Прочистить радиаторы рекомендуется все сразу.
Отчего плохо греют батареи в частном доме
Батареи в данном случае могут быть холодными снизу, когда были спутаны «обратка» и «подача» либо скорость циркуляции теплоносителя внутри приборов недостаточно высокая.
В случае первом все просто. Была неправильно подключена батарея к патрубкам питающего и обратного стояков обогревательной системы. Тут достаточно радиатор отсоединить и подключить правильно, согласно схеме отопления. Когда радиатор горячий сверху холодный снизу во втором случае, это объясняется так. Когда теплоноситель течет по системе с большой скоростью, ее элементы будут горячими везде. Когда скорость невысока, вода постепенно охлаждается и внизу радиаторов становится более холодной.
Почему низ у батареи холодный, а верх горячий ? — Школа по утеплению дома
Нередко на строительных форумах люди жалуются на отопительные системы – низ батареи холодный, а верх горячий. Стоит отметить, что любой радиатор сверху теплее, чем внизу, но если зазор между этими температурами слишком большой, то, скорее всего, с системой не все в порядке. Более того, это значит, что батарея отдает меньше тепловой энергии, чем должна. Ведь всем известно, что КПД отопительных приборов напрямую зависит от равномерности нагрева их поверхностей.
Сегодня мы попытаемся разобраться, почему возникает такое явление и что с этим нужно делать.
Причина . Холод
Существует еще одна возможная причина, по которой низ батареи холодный, а верх горячий. Это может произойти на холоде. Это может случиться, если, к примеру, отопительная батарея располагается в холодной комнате – на лоджии или, как вариант, в веранде. И если воздух в помещении будет холодным, то и рабочая жидкость, соответственно, будет остывать гораздо быстрее. Из-за этого низ радиатора также может иметь меньшую температуру.
Можно ли как-то устранить проблему?
Остается только поговорить о самом главном – то есть о том, каким образом устраняются подобного рода проблемы. Прежде всего, отметим, что конкретное решение зависит исключительно от того, по какой причине все происходит.
Если, к примеру, нижний патрубок батареи также холодный, то, вероятнее всего, при монтаже «обратка» была перепутана с подачей, о чем мы уже говорили в одном из предыдущих пунктов статьи. В таком случае необходимо разобраться с кранами и трубопроводом. При наличии регулирующего крана причина, скорее всего, заключается в чересчур узком продольном его сечении.
Еще следует отметить, что если причина низкой температуры в нижней части радиатора заключается в низкой скорости движения рабочей жидкости, то для решения проблемы необходимо попросту ее (скорость) увеличить. Чтобы выполнить это, нужно всего лишь врезать в магистраль циркуляционный насос. Хотя это, в принципе, не очень верное решение, если есть вероятность того, что продольное сечение трубопровода или кранов чересчур узкое. Более того, это решение и стоить будет намного дороже.
Не нужно забывать, что последовательность действий при поиске причины неполадки следует продумать еще на начальном этапе работ.
И если низ батареи холодный, в то время как температура нижнего патрубка достаточно высокая, то причина в таком случае заключается в уже упомянутом выше неправильном монтаже («обратка» была перепутана с подающим элементом).
Если же и нижний патрубок, и вся нижняя часть батареи в целом холодные, то единственной причиной может быть лишь низкая скорость циркуляции рабочей жидкости в системе. Для более детального ознакомления с проблемой советуем посмотреть приведенный ниже тематический видеоматериал.
– Батарея не греется из-за неправильного подключения
Как видим, существует немало причин того, что низ батареи холодный, а верх – горячий. Самые распространенные из них (а таковых всего шесть) приведены в этой статье и вы с ними уже ознакомились. В итоге хотелось бы отметить, что главное, о чем нужно помнить в случае такой проблемы – это правильная последовательность действий при поиске причины, а также адекватные меры по ее устранению.
Трубопроводы: причины низкого нагрева
Определение воздушных пробок в батареи с помощью тепловизора
Сбои в режиме нагрева свойственны двухтрубной системе отопления. Не греет в этом случае подводящая магистраль, распределяющая теплоноситель по радиаторам. Выявление «проблемной» зоны можно сделать с помощью измерения температуры на поверхности труб или тепловизора.
Естественная циркуляция
Уклон трубы для отопления с естественной циркуляцией
С чем могут быть связаны подобные проблемы? Если отопление плохо греет — возможно несоблюдение уклона магистрали. Это относится только к системам с естественной циркуляцией. Согласно нормативам уклон труб должен составлять 10 мм на 1 м.п. Помимо этого учитывается направление – от разгонного стояка к радиаторам. Для обратной трубы уклон должен быть к котлу.
На первом этапе необходимо с помощью строительного уровня измерить этот показатель. Если он соответствует норме, но радиатор отопления не греет, – есть вероятность образования воздушных пробок. В этом случае рекомендуется комплексный подход, который включает в себя следующие этапы:
- Измерение угла наклона. В случае надобности – его изменение до требуемого показателя;
- Промывка труб для удаления известкового налета;
- Заполнение системы теплоносителем с открытыми кранами Маевского на радиаторах.
Такая методика позволит устранить низкий показатель теплоотдачи системы отопления.
Для улучшения циркуляции в открытые системы можно установить циркуляционный насос. Если же он будет перегреваться — нужно монтировать дополнительный. Это часто необходимо для разветвленных отопительных систем.
Принудительная циркуляция теплоносителя
Принцип действия воздухоотводчика
Для системы с принудительным движением воды в трубах образование воздушных пробок можно избежать, с помощью установленного в верхней части системы воздухоотводчика. Отчасти он выполняет функции открытого расширительного бака, но при этом не снижает давление в трубах до критического уровня. Его отсутствие является косвенной причиной плохого нагрева радиатора отопления.
Специфика закрытых систем отопления заключается в необязательном соблюдении уровня установки труб. Однако при превышении критического уровня нагрева теплоносителя происходит выделение пара, который является основной причиной появления воздушных пробок. Так как воздух имеет меньшую плотность, чем вода – он будет концентрироваться в верхней области участков трубопровода. Если плохо греют радиаторы отопления в закрытой системе – причина может заключаться в снижении объема теплоносителя в трубах из-за сопротивления воздуха.
Что необходимо сделать в этом случае? Прежде всего – проверить работоспособность воздухоотводчиков. При долгом простое клапан может покрыться известковым налетом, что делает невозможным его открытие под давлением воздуха.
Кроме этого фактора нужно учитывать превышение гидравлического сопротивления в системе. Вот почему не греет батарея в отоплении при неправильном первоначальном расчете. Поэтому прежде чем приступать к установке новой системы или модернизации старой – следует выполнить расчетную часть эксплуатационных и технических параметров:
- Подбор труб соответствующего диаметра – чем он больше, тем меньше гидродинамическое сопротивление. Однако при этом увеличивается объем воды;
- Вероятность того, что двухтрубная система отопления не будет греть значительно меньше, чем у однотрубной. Поэтому предпочтительно устанавливать радиаторы с параллельным подключением;
- Нагрев циркуляционного насоса отопления происходит из-за неправильно подобранной мощности. Она же напрямую зависит от расчетных гидродинамических показателей.
По каким причинам может не нагреваться батарея отопления? Это может быть связано с неправильно подобранной моделью радиатора. Каждый из них имеет определенный показатель теплоотдачи в зависимости от теплового режима работы системы. Эти данные указываются в паспорте прибора. Если неправильно выбрать модель – то даже при идеальной работе системы отопления радиатор просто не будет нагреваться до требуемой температуры.
В видеоматериале показаны основные причины плохого нагрева радиатора для однотрубной системы отопления:
Разбираемся в причинах
Наиболее частые неполадки с обогревом делятся на 2 типа:
- Радиаторы прогреваются неравномерно – вверху греются,
внизу холодные, ближние к входу секции горячие, дальние – холодные. - «Тренд» отопительного сезона – горячий стояк,
холодная батарея.
Все владельцы домов и коттеджей одинаково реагируют на снижение
температуры воздуха в доме более чем на 10 градусов – они начинают паниковать! Хозяева
срочно достают свои денежная накопления, чтобы поменять все радиаторы в доме, а
некоторые даже берут в банке кредит для этих целей. «Ну а что еще делать, не
замерзать же»!
На самом деле, в большинстве таких ситуаций о замене радиаторов даже и не стоит думать. Если батарея не греется, это совсем не означает, что ее нужно менять и тратиться на это. Конечно, расходов в такой ситуации не избежать, но их масштабы можно намного сократить.
Итак, самые «популярные» причины холодных батарей:
- батарея смонтирована слишком близко к полу, либо
к стене; - установлены краны с недостаточным проходным
сечением; - батарея неверно выбрана;
- радиатор подключен неправильно;
- труба оплавлена в стыках, и к ней нет свободного
доступа; - отсутствие балансировки системы после монтажа;
- трубы из полипропилена (такой материал может
пропускать в систему воздух); - неверная разводка.
Хотя последний вариант встречается в практике довольно
редко, но именно он – самый затратный в финансовом плане. Когда батареи все же
греют, пусть и не в полную мощь, ремонт можно и отложить, но если воздух в доме
едва прогревается до +10 градусов – здесь затягивать с ремонтом нельзя.
По поводу устранения самой проблемы: тут многое зависит и от
состояния конкретного радиатора, и от общей конфигурации системы отопления в
доме, и от срока эксплуатации радиаторов и т.д.
Но хотим напомнить: если возникла проблема с отоплением,
необходимо пользоваться помощью квалифицированного специалиста, а не пытаться самому
справиться с проблемой, рискуя своим ремонтом.
Неверно вмонтированный вентиль или терморегулятор
Характерные звуки: стук, свист.
Неправильно установленный вентиль или терморегулятор могут стать причиной шума в батареях. Клапан работает правильно только в одном направлении. Если мастер перепутал места соединений, вода пойдет сверху клапана, а не снизу, как должно быть по инструкции.

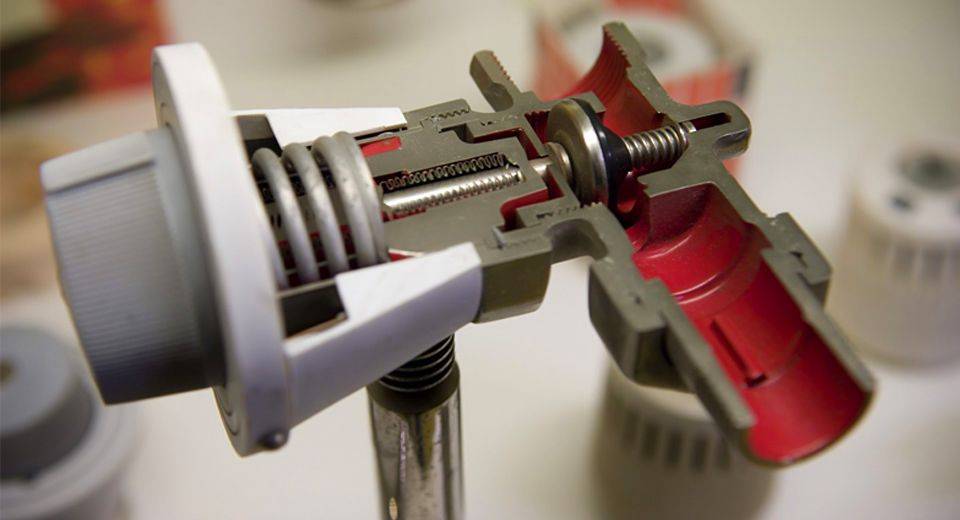

Стандартный терморегулятор для системы отопления в разрезе.
Жидкость, надавливая на клапан, периодически сужает зазор. Иногда он болтается в теплоносителе, перекрывая движение. В результате создается гидроудар за счет кратковременного повышения давления.
Неправильно установленные приборы должны быть заменены или переустановлены.
Способы устранения проблемы «холодного радиатора»
Наличие воздушной пробки в батарее вынуждает действовать следующим образом:
- Вначале отключается циркуляционный насос. Ведь избыточное давление теплоносителя в системе может помешать ликвидации воздушного кармана в батарее. Если радиатор подключен к центральному отоплению эту рекомендацию можно игнорировать.
- Далее открывается кран Маевского, вмонтированный в радиатор со стороны свободного верхнего штуцера. Кран открывают простым поворотом вентиля по часовой стрелке. А закрывают, соответственно, поворот вентиля в противоположную сторону. Если крана нет – сворачивается заглушка на том же торце.
- После этого вы услышите характерное шипение, по завершению которого из крана или приоткрытой заглушки пойдет вода. Поэтому перед манипуляциями с краном или заглушкой под край батареи нужно подставить какую-нибудь емкость.
- В финале вы закрываете кран и включаете циркуляционный насос.
Спустя некоторое время вы должны проконтролировать результаты проделанной работы – прикоснитесь к батарее и оцените ее температуры. Если батарея потеплела – вы сделали все правильно. Правда потеплеет она не быстро, поэтому – наберитесь терпения.

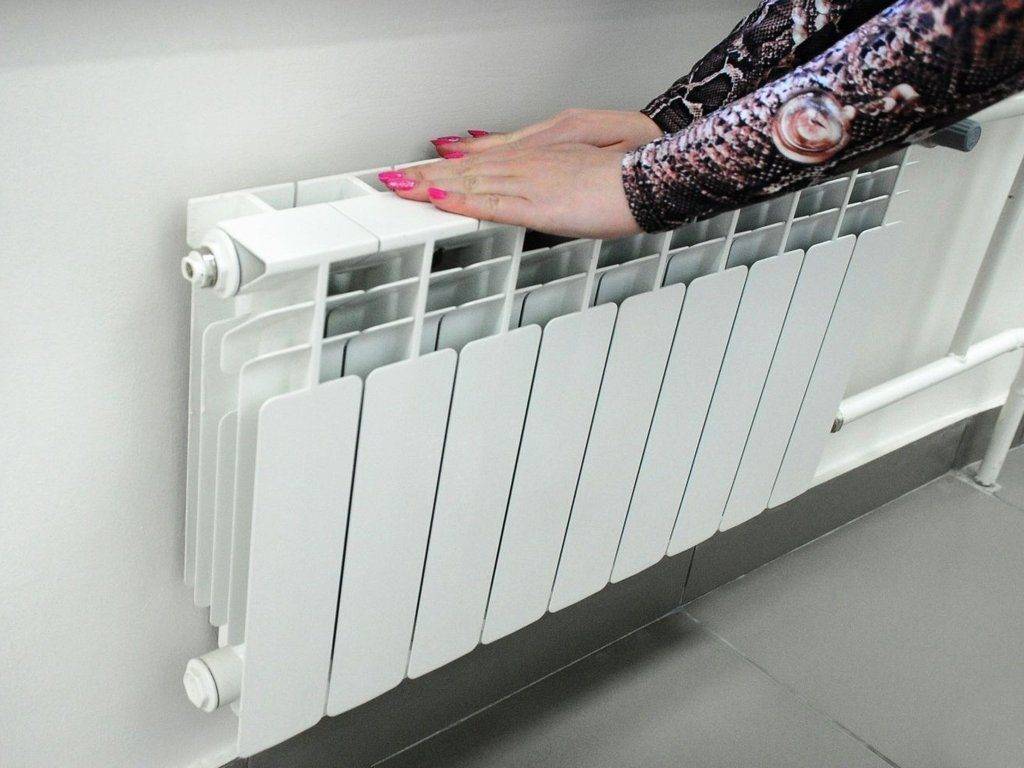

Прикоснуться к радиатору отопления
Недостаточный объем теплоносителя восстанавливается подачей воды в открытый расширительный бачок или наполнением гидроаккумулятора, встроенного в закрытую систему.
Причем закачка дополнительной порции воды в закрытую систему осуществляется следующим образом:
Отключается циркуляционный насос
- Из гидроаккумулятора стравливается воздух. Для этого необходимо нажать на штырь ниппеля.
- В наивысшей точке разводки открывается вентиль для стравливания воздуха.
- На связующей разводку и водопровод линии открывается запорный вентиль. Вода пойдет в систему прямо из водопровода и будет заполнять разводку до тех пор, пока не потечет из открытого вентиля для стравливания воздуха.
- После этого необходимо закрыть вентиль для стравливания воздуха и запорный узел на линии подачи жидкости в систему из водопровода.
- В финале восстанавливают объем воздуха в гидроаккумуляторе, контролируя уровень давления в системе манометром.
Если после проделанных манипуляций ваши батареи потеплеют – вы устранили обнаруженный дефект. Однако после поступления свежей порции теплоносителя возрастает вероятность появления воздушных карманов в теле самого радиатора. Как устранить эту проблему мы рассмотрели выше по тексту.
Ведь для устранения этой проблемы нужно разобрать опасный участок и прочистить трубу. После чего все демонтированные элементы поставят на прежнее место или заменят новой арматурой.
Осмотр специалиста
Аналогичным образом следует поступать и в случае ошибочного, по вашему мнению, подключения батареи к разводке
Подключали ли вы ее сами или доверили такую работу каким-то горе мастерам – это уже не важно – просто покажите вашу разводку другому специалисту по системам отопления. Возможно, ошиблись вы или собиравшие вашу систему мастера
И эту ошибку заметит только другой специалист.
Сбой в работе радиатора после ремонта
Если ваш радиатор отопления не греет после ремонта, то наиболее вероятной причиной подобного дефекта является либо завоздушивание системы, либо ошибка при подключении батареи в разводку.
Ведь замена или ремонт радиаторов проходит при частичной откачке теплоносителя из системы. Ну а после подачи воды в разводку риск возникновения воздушных карманов в батарее увеличивается практически на порядок.
Поэтому, доливая воду в систему после ремонта, не забывайте открывать заглушки или краны Маевского, контролируя заполнение батарей по струе воды, вытекающей из батареи сквозь запорно-регулирующую арматуру. Если момент упущен, то с воздушными пробками придется бороться с помощью вышеописанных способов.
Выпускаем воздух из системы
Ошибки подключения радиатора в систему возможны лишь в случае непрофессионального монтажа. Неопытный «домашний мастер» может переоценить свои навыки и умения. Для устранения последствий таких ошибок вам придется вызвать на дом опытного профессионала, способного провести аудит разводки и устранить ошибку предыдущего «мастера».
При этом большинство ошибок домашних мастеров возникают в случае использования байпасов и при попытке доработки существующей системы, путем совмещения однотрубной и двухтрубной разводки.
Забитый радиатор
Порой причиной того, что радиатор не греет может стать банальное его засорения. Определяя причины засора, выделим симптомы:
- Греет лишь по периметру.
- Только верхняя часть.
- Низ нагрет, верх – нет.
- Тепло дают лишь несколько секций из всех возможных (если расположение байпаса правильное)
- От длительной эксплуатации.
- Из-за ошибок монтажа.
- Осадков высокой жесткости воды.
- Эрозии элементов системы (окись, ржавчина).
Как избавиться?
Современные приборы отопления с грамотно установленной запорной арматурой имеют в своем составе кран «американка», перекрыв который нерабочую деталь легко демонтировать и подвергнуть чистке, продувке, промывке под давлением.
Тяжелее там, где оборудованию «без счета лет». Для разборки, возможно, придется обратиться к специалистам, опорожнив (предварительно либо уже с их помощью) весь объем (как правило, это просто вода).
Чугунные радиаторы поддаются очистке. Стальные плоские проточные сварные радиаторы рекомендуется заменить новыми других моделей. А ведь именно они, по иронии судьбы, наиболее часто подвержены ржавлению, засорению каналов – в силу особенностей конструкции и используемых материалов. Поэтому часто и не греют должным образом. Дополнительной причиной не заниматься очисткой данной разновидности отопительного прибора является риск протечки эродированной стенки в связи с утончением её в процессе отслоения окисленных чешуек металла. Протечка может дорого обойтись (даже если забыть о стоимости уплаченной за ремонт «старья»). Тот самый случай, когда поскупившийся имеет все шансы заплатить дважды, а то и трижды.
Как сделать радиаторы горячими — ищем пути решения
Если обнаружилось, что обратка слишком холодная, следует выполнить ряд действий по поиску причин и устранению неисправностей. В первую очередь нужно проверить правильность подключения. Если соединение выполнено неправильно, то нижняя труба будет горячей, а должна быть слегка теплой. Следует подключить трубы согласно схеме.
Чтобы не было воздушных пробок, которые препятствуют продвижению теплоносителя, нужно предусмотреть установку крана Маевского или спускателя для отвода воздуха. Перед спуском воздуха нужно перекрыть подачу, открыть кран и выпустить воздух. Затем кран перекрывается, и открываются отопительные вентили.
Часто причина холодной обратки — регулировочный кран: заужено сечение. В этом случае кран нужно демонтировать и увеличить сечение с помощью специального инструмента. Но лучше купить новый кран и заменить.
Причина может быть в засорении труб. Нужно проверить их на проходимость, удалить загрязнения, отложения, хорошо прочистить. Если проходимость не удалось восстановить, засорившиеся участки следует заменить новыми.
При недостаточной скорости движения теплоносителя нужно проверить, есть ли циркуляционный насос и отвечает он требованиям по мощности. Если он отсутствует, его желательно установить, а при нехватке мощности заменить или модернизировать.
Зная причины, по которым может неэффективно работать отопления, можно самостоятельно выявить и устранить неисправности. От качества отопления зависит комфорт в доме в холодное время года. Если выполнять работы по монтажу и проверке системы отопления собственноручно, то можно сэкономить на найме сторонней рабочей силы.
Довольно часто в жилых многоквартирных домах во время отопительного сезона можно столкнуться со следующей проблемой: стояк горячий, а батареи – холодные. Это касается как новостроек, так и старых домов. Жильцы в большинстве случае не знают, как справиться с подобной ситуацией. Именно потому их попытки произвести ремонт отопительной системы самостоятельно не приводят к желаемому результату. В данном вопросе обязательно нужна помощь или консультация специалиста. Ведь решить проблему, почему трубы горячие, а батареи холодные, может только человек, имеющий нужный багаж знаний и опыта.
Что необходимо для монтажа
Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.
Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.
Вот за эти дужки заводят крюки
Кран Маевского или автоматический воздухоотводчик
Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).
Кран маевского и способ его установки
Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.
Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)
Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.
Где ставить заглушку и кран маевского при разных способах подключения
Запорная арматура
Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.
Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.
При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.
Сопутствующие материалы и инструменты
Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:
- если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
- на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.
Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
