Стабилизация давления в системе отопления
Расширение воды в результате нагрева является естественным процессом. В этом показателе давление может превысить критическое значение, что неприемлемо с точки зрения эксплуатации отопления. С целью стабилизации и уменьшения давления на внутренние поверхности труб и радиаторы нужно установить несколько элементов отопления. Отрегулировать систему отопления в частном доме с их помощью будет намного проще и эффективнее.
Регулировка расширительного бака
Расширительный мембранный бак
Представляет собой стальную емкость, разделенную на две камеры. Одна из них заполняется водой из системы, а во вторую нагнетается воздух. Значение давления в воздушной равно нормальному в отопительных трубах. В случае превышения этого параметра эластичная мембрана увеличивает объем водяной камеры, тем самым компенсируя тепловое расширение воды.
До того как отрегулировать перепад давления в системе отопления нужно проверить состояние и настройку расширительного бака. Отрегулировать давление в системе отопления можно, приобретя модель бака с возможностью его изменять в воздушной камере. В качестве дополнительной меры устанавливают манометр для визуального контроля этого значения.
Однако при значительном скачке давления этой меры будет недостаточно. Так можно отрегулировать перепад давления в системе отопления в том случае, если оно не превышает критическое значение. Поэтому рекомендуется установка дополнительных устройств.
Как отрегулировать группу безопасности
Группа безопасности отопления
Эта группа приборов, включает в себя следующие элементы:
- Манометр. Предназначен для визуального контроля работы системы отопления;
- Воздухоотводчик. В случае превышения температуры воды 100 град избыток пара воздействует на седло клапана устройства, выпуская наружу воздух из труб;
- Предохранительный клапан. Работает так же как и водухоотводчик, но нужен для слива избыточного теплоносителя из труб.
Как отрегулировать радиатор отопления с помощью этого блока? Увы, но он предназначен для предотвращения аварийных ситуаций во всей системе. Для батарей необходимо устанавливать другое устройство.
Кран Маевского
Конструктивно он схож с предохранительным клапаном. Особенностью являются небольшие размеры и возможность монтировать на патрубок радиатора с небольшим диаметром.
Для того чтобы правильно отрегулировать батареи отопления, нужно знать в каких случаях применяется кран Маевского:
- Устранение воздушных пробок в радиаторах. Открыв клапан, выпускается воздух до тех пор, пока не потечет теплоноситель;
- Настройка параметров критического значения давления. При возникновении аварийного расширения воды клапан открывается и происходит стабилизация давления в радиаторе.
Конструкция крана Маевского
Последняя функция является дополнительной и чаще всего не применяется. С этой задачей лучше всего справляется группа безопасности. Правильная регулировка отопления в доме должна включать в себя все вышеперечисленные элементы.
Виды систем отопления
Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей
Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей
Последовательное подключение
Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

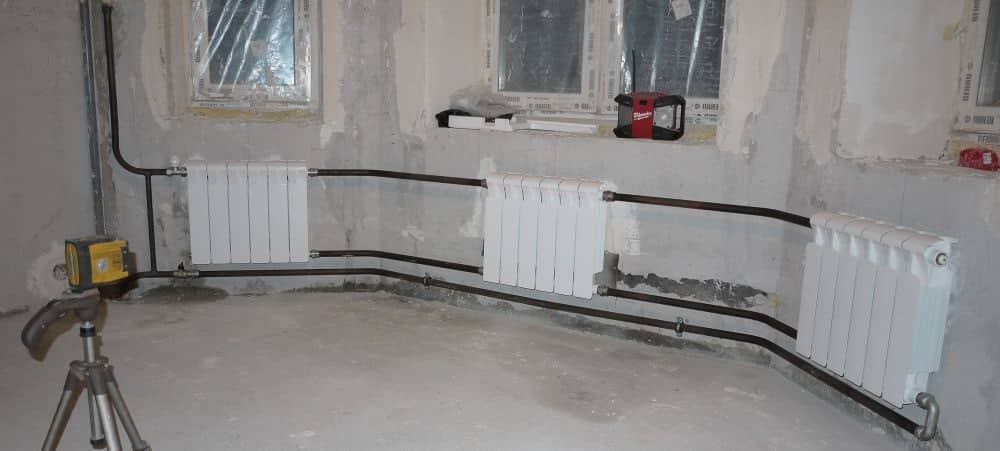

Наглядный пример последовательного подключения радиаторов.
Однотрубная система
В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.
Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.
Двухтрубная система
Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.
Коллекторная (параллельная) система
В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.
Коллекторная или параллельная система отопления
Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.
Материалы и инструменты, необходимые для монтажа
Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.
Как подключить радиатор отопления с боковым подключением
Watch this video on YouTube
Инструмент и приспособления
Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:
- перфоратор;
- дрель-шуруповёрт;
- сварочный аппарат для полипропиленовых труб;
- молоток;
- уровень;
- рулетка и линейка;
- маркер;
- гаечный и трубный ключи;
- торцевой ключ для сборки секций.
- шнур или намотка для резьбовых соединений;
- герметик.
Материалы
Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:
- Кронштейнов.
- Кран Маевского или автоматический воздухоотводчик.
- Заглушек.
- Запорной арматуры.
Кронштейны
Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.
Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.
Кран Маевского или автоматический воздухоотводчик
В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.
Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель
Гаечным ключом осторожно закручивают кран до упора
Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды
В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей
Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.
Заглушки
Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.
В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).
Запорная арматура
Запорная арматура для радиаторов отопления — это три вида кранов.
Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.
Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.
Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
Расчет необходимой мощности
Паспортная мощность одной секции приведена из расчета стандартных значений температур теплоносителя на входе и выходе прибора отопления, температуры воздуха в комнате.
В частном доме эти значения отличаются от стандартных. Поэтому при расчете паспортное значение уменьшают на 15%.
Точный расчет проводится в любом онлайн-калькуляторе с учетом всех теплопотерь через элементы расположения конструкции дома.
Ориентировочно можно считать, что:
- для комнаты с одной наружной стеной и окном требуется 100 В /м²;
- для комнаты с двумя наружными стенами и одним окном требуется 120 В /м²;
- для комнаты с двумя наружными стенами и двумя окнами требуется 130 В /м².
Способы подключения
Кроме схем разводки, используют разные варианты подключения радиаторов к трубопроводу.
Одностороннее подключение (боковое).
При таком подключении прямая и обратная ветки подключаются с одной стороны батареи.
Достигается равномерное нагревание каждого элемента радиатора при небольшом объёме воды.
Используется в многоэтажках с большим числом батарей.
ПОЛЕЗНО ЗНАТЬ. Число секций в радиаторе не должно превышать 12 штук.
Длинные радиаторы, при одностороннем подключении, прогреваются хуже.
Это снижает эффективность теплоотдачи.
- Перекрестное подключение (диагональное).
Подключаются отопительные приборы, в составе которых от 12 секций.Прямая и обратные трубы подключаются с разных сторон батареи: прямая сверху, обратка снизу.
Подключенные таким способом радиаторы, прогреваются по всему объёму.
Это увеличивает теплоотдачу и повышает эффективность работы прибора.
- Нижнее подключение.Другое название – «ленинградка».
Применяется при монтаже скрытого трубопровода, при котором трубы отопления укладываются под поверхность пола.
Прямая и обратная трубы подключены к нижним патрубкам радиатора, но с противоположных сторон.
Устройство и характеристики вертикальных батарей отопления
Конструктивное строение отопительных приборов вертикального исполнения по базовым позициям сходно с решениями классического горизонтального типа. Традиционно радиаторы устанавливают под подоконным блоком, но в случае обустройства помещений с панорамными окнами нередко выбирают высокие настенные батареи. Высота оборудования в зависимости от модификации варьируется в пределах 1-3 метров. Изготавливают конструкции неразборные и разборные, последние можно наращивать, добавив дополнительные секции, или же удалить определенное количество лишних сегментов.
Разновидности вертикальных батарей отопления
Систему обогрева с применением вертикальных батарей стоит планировать на этапе строительства или капитального ремонта, иначе монтажные работы сопровождаются сложностями из-за проблем с маскировкой коммуникаций.
Шаг 4: обвязка
Монтаж радиатора отопления требует наличия следующих комплектующих:
- Проходных и глухих радиаторных пробок;
- Пары кранов, позволяющих полностью отключить отопительный прибор;
- При монтаже на сгоны — пары контргаек соответствующего подводкам размера (обычно ДУ20).
Кроме того, для установки нужны кронштейны — настенные или напольные. Нижний коллектор обычно поддерживают два настенных кронштейна, а под верхний коллектор они монтируются через каждые пять секций.
Кронштейны для настенного монтажа батарей.
Кронштейны для крепления радиатора к стене успешно заменяет гладкая арматура диаметром 10 или 12 мм. Она забивается в пробуренные в стене отверстия диаметром на 0,5 мм меньше, чем у прутка; затем края арматуры подрезаются по длине и загибаются вверх.
Для соединения радиаторных пробок с кранами могут использоваться сгоны с контргайками или американки — быстроразъемные фитинги с накидными гайками. Второй вариант гораздо проще в монтаже.
Угловая американка.
Если вы хотите иметь возможность регулировать тепловую мощность батареи, один из шаровых кранов стоит заменить на дроссель или термостатическую головку. Если дроссель требует ручной регулировки, то термоголовка регулирует проходимость подводки в автоматическом режиме, поддерживая выбранную вами температуру в помещении.
Радиатор на фото подключен дросселями с американками.
Если вы живете на верхнем этаже, все радиаторы придется снабдить воздушниками для стравливания воздуха. Это могут быть как краны Маевского, так и автоматические воздухоотводчики.
Кран Маевского служит для стравливания воздуха из радиатора, подводки и стояка.
Какие трубы можно использовать для удлинения или изменения конфигурации подводки в квартире с ЦО?
- Оцинкованные стальные. Они соединяются только и исключительно на резьбах, без сварки: сталь плавится при 1400 градусах, а цинк испаряется уже при 900, что приводит к его полному выгоранию в области сварного шва;
- Гофрированные нержавеющие. При характерной для стали прочности они легко гнутся с радиусом, равным диаметру трубы. Для соединения гофрированных подводок используются компрессионные фитинги, которые монтируются самым простым и доступным инструментом — парой разводных ключей.
Гофрированная нержавеющая труба использована для соединения радиатора с краном на подводке.
В многоквартирном доме подводки к радиатору обязательно должны быть соединены перемычкой до кранов иди дросселей. Она обеспечивает циркуляцию теплоносителя в стояке при перекрытых или дросселированных подводках. Если полностью или частично перекрыть хотя бы одну из подводок в отсутствие перемычки, очень скоро к вам придут огорченные соседи и станут в резких выражениях подвергать сомнению ваши высокие моральные качества.
Перемычка обеспечит циркуляцию в стояке при отключенном радиаторе.
Назначение и выбор байпаса
Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.
Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.
Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.
Другие виды подключения
Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:
- Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
- Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.
В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.
Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:
Двух и однотрубная системы
- Установить однотрубную систему с боковым подключением.
- Провести монтаж двухтрубной системы с диагональным подключением.
- Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.
Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды
Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура
Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении
В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.
Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.
Число секций биметаллических радиаторов
То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.
При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.
Варианты длины удлинителя потока:
- 2/3 батареи.
- До центра последней секции.
Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.
Способы подключения радиаторов отопления
Отопительные радиаторы монтируются на стену, или, изредка, на пол. Предусмотрено несколько способов их подключения.
Сами способы разделяют по стороне подводки труб (боковое, нижнее) и по схеме подключения нескольких радиаторов одновременно (параллельное, последовательное, перекрестное).
Выбор конкретного варианта производится исходя из нескольких условий :
Рассмотрим способы подключения более подробно.
Боковое
Этот вариант самый простой распространенный, так как большинство моделей радиаторов имеют именно боковой выход патрубков. Так рассчитано производителем.
Боковое подключение удобно также тем, что отвинчивать гайки сбоку намного удобнее, чем снизу под корпусом прибора.
Помимо нижней подводки встречаются настенные радиаторы с верхней подводкой. Верхняя сторона обычно хорошо заметна, поэтому соединение будет на виду и такая схема применяется производителями редко. Технологически подключение при ней не отличается от вариантов при нижнем или боковом расположении.
Нижнее
Нижняя подводка труб наиболее часто используется, когда они проложены скрытно под штукатуркой. Нужно учитывать, что трубы с теплоносителем при прокладке даже в негорючих стенах требуют хорошей теплоизоляции.
Температура теплоносителя до 90 С не представляет пожарной опасности. Теплоизоляция сооружается для того, чтобы нагревался только радиатор, а не стена изнутри. При правильно спроектированной теплоизоляции КПД отопительной системы не падает.
Параллельное
Параллельно соединяют мощные секции. Преимущество этого способа — радиаторы хорошо отделены друг от друга.
Их можно заменять, ремонтировать, отключать, а работа всей отопительной сети не нарушается. Вариант часто используется в частных домах и автономных отопительных системах.
Последовательное
Последовательная схема выгодна, когда ставятся радиаторы небольшой мощности и в одной общей отопительной системе их большое количество.
В последовательной схеме достигается максимальная экономия соединительных трубопроводов. Именно поэтому ее можно часто видеть в централизованных сетях, в то время как двухтрубная параллельная схема там практически не встречается.
Перекрестное
Под перекрестной подразумевают комбинированную схему подключения с параллельным и последовательным соединением.
Вариант подходит, когда нужно использовать модели радиаторов различной мощности. По перекрестной схеме собираются многие централизованные системы отопления.
Варианты подключения радиаторов
Как уже говорилось ранее, теплоноситель отопительной системы циркулирует естественным образом либо принудительно посредством установки водяного насоса рядом с котлом.
Чаще всего отдается предпочтение системам с естественной циркуляцией воды, так как именно она и выступает теплоносителем в подавляющем большинстве случаев. Особенно актуален такой вид для регионов с частыми перебоями подачи электроэнергии. Ведь остаться зимой с холодными батареями совсем невесело.
Поэтому, перед выбором варианта подключения отопительного элемента нужно понимать, как будет циркулировать вода. Существует несколько схем подачи теплоносителя в радиаторы, обеспечивающих высокую эффективность общей отопительной системы.
Нижнее или седельное
Такой вариант имеет ещё одно название – «ленинградка». Применяется при прокладке трубопровода под полом либо в стенах. Концы труб системы подводятся к нижней части радиатора, где предусматриваются входной и выходной патрубки для подключения.
Радиаторы, предназначенные для нижнего типа подключения, имеют специальные шаровые краны и воздушные клапаны. Первые позволяют без проблем демонтировать батарею в случае необходимости, а вторые позволяют избежать потерь тепла при образовании воздушных пробок. Стоит заметить, что потери могут составлять до 12%.
Седельное подключение может использоваться, например, в квартире при дизайнерском оформлении интерьера, когда нужно скрыть все неэстетичные элементы системы отопления. Не рекомендуется при естественной циркуляции теплоносителя.
Боковое
Боковое, или одностороннее, подключение различается по виду размещения подающей магистрали:
- Боковое верхнее. Применяется, когда подающая магистраль находится выше уровня батареи. Высокую эффективность обеспечит радиатор с количеством секций не более 10, поскольку его прогрев происходит неравномерно. Допускается использование в системах с естественной циркуляцией теплоносителя.
- Боковое нижнее. Отличается от предыдущего типа только расположением подводящей магистрали. Также не рекомендуется применять батареи с количеством секций более 10. Применяется в системах с водяным насосом.
Диагональное
Оптимальный вариант, обеспечивающий наилучшую теплоотдачу. Теплоноситель подается с одной стороны радиатора, проходит все ребра, максимально отдает тепло и выводится в патрубок с противоположной стороны. Диагональная схема позволяет использовать батареи с большим количеством секций, которые равномерно прогреваются и обеспечивают лучший обогрев помещений.
Применяется как при однотрубной, так и при двухтрубной развязке. Вид циркуляции значения не имеет.
Каждая из схем отличается объемом теплоотдачи в процессе эксплуатации:
В качестве вывода следует сказать, что двухтрубная разводка является наиболее оптимальным вариантом системы отопления в частном доме, даже учитывая необходимость в дополнительных затратах на материалы. Она эффективна и позволит проводить тонкую регулировку температуры в разных помещениях. Кроме того, двухтрубные системы позволяют достигать гидравлического баланса, что предотвращает возможность возникновения гидравлического удара.
Шаг 7: выбор схемы подключения
Традиционное боковое подключение эффективно лишь при количестве секций не более 10. При большем их количестве теплоноситель будет активно циркулировать лишь через ближние к подводкам секции; дальний край прибора будет заметно более холодным.
Проблема решается подключением радиатора по диагонали или снизу вниз. В этом случае он всегда будет равномерно прогрет по всей длине. При двухстороннем нижнем подключении мы получим еще один приятный бонус: батарея не будет заиливаться благодаря активной циркуляции воды через нижний коллектор по всей его длине.
Возможные схемы подключения прибора.
Единственная тонкость двухстороннего подключения заключается в том, что одна из проходных радиаторных пробок должна быть левой. К счастью, современные комплекты для подключения алюминиевых и биметаллических радиаторов часто включают четыре проходных пробки с разными резьбами и комплект из заглушки и крана Маевского, что позволяет выбрать любую конфигурацию глухих и проходных пробок.
Комплект для подключения радиатора.
