Методы устранения мерцания
Если у вас установлены светодиодные или энергосберегающие лампы и выключатели с подсветкой, существует три способа устранения мерцания. Самый простой способ: отключение подсветки. Сделать это можно, разобрав выключатель. В некоторых моделях необходимо снять отдельный модуль подсветки, в других – нужно обрезать провода, идущие к этому модулю. Однако в этом случае теряется смысл в применении подобных выключателей – ведь их уже не будет видно в темноте.
убираем подсветку из выключателя
Второй способ тоже достаточно простой: включение обычной лампы накаливания параллельно энергосберегающей. Таким образом, нить накала окажется подключенной к выводам фильтрующего конденсатора, разряжая его и препятствуя дальнейшему заряду. В рабочем режиме она не оказывает влияния на работу энергосберегающей лампы, так как рабочий ток гораздо выше, чем ток подсветки и утечки. Главным недостатком этого способа является полное отсутствие экономии электроэнергии и смысла приобретения энергосберегающих ламп.
Исправить этот недостаток можно включением обычного резистора вместо лампы накаливания параллельно энергосберегающей. Достоинство такого способа сохранится, а недостаток практически исчезнет. Остановимся подробнее на выборе резистора и особенностях его монтажа.
Для того чтобы через резистор не протекал большой ток во время работы светильника, его сопротивление должно быть не меньше 50 кОм. Чем ниже ток, тем меньше он нагревается. Лучше даже поставить резистор сопротивлением 75 или 100 кОм, в зависимости от того, какой проще будет найти. Его номинальная мощность должна быть не менее 2 Вт (если используется резистор сопротивлением 100 кОм, допускается применить мощностью 1 Вт). Хорошо работают резисторы типа МЛТ.

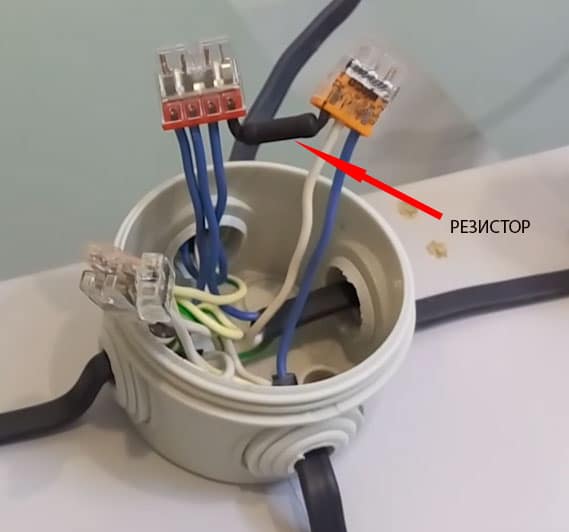

подключение резистора в распредкоробке
подключение резистора параллельно лампе
Третий способ самый сложный. Он подразумевает переделку подсветки выключателей. Для этого вывод подсветки, подключенный к фазному проводу, оставляют, а второй вывод отключают и соединяют с нулевым проводом. Основным недостатком этого способа является необходимость прокладывать нулевой провод к выключателю, а также сложность реализации (в некоторых выключателях модуль подсветки выполнен печатным способом на плате, его переделка заключается в удалении контакта и пайке дополнительного провода). При этом подсветка в выключателе горит постоянно.
Если же энергосберегающие и светодиодные лампы моргают из-за ошибок в монтаже проводки, то все перечисленные способы не решат эту проблему (могут лишь создать видимость решения). В этом случае проводку обязательно нужно переделывать, поскольку ее эксплуатация опасна.
Почему светится светодиодная лампа при выключенном выключателе
Имеется несколько распространенных причин свечения светодиодных лампочек при отключенном выключателе:
- Низкое качество изоляционных материалов.
- Использование выключателя с подсветкой.
- Низкое качество лампочки.
- Проблемы с электропроводкой.
- Особенности схемы электропитания.
Проблема в подсветке выключателя
Чаще всего с вопросом «Почему светодиодные лампы продолжают гореть при выключенном выключателе?» обращаются люди, использующие в помещении выключателями с подсветкой. Миниатюрная неоновая лампочка (иногда светодиод), расположенная внутри корпуса, не влияет на работу светильника, когда источником света является лампа накаливания или галогенка. Если же в светильник вкрутить светодиодную лампочку, то нередко она продолжит тускло гореть и после снятия напряжения.
Почему так происходит становится понятно, если внимательно посмотреть на схемы включения лампочки через выключатель с подсветкой, приведенные ниже.
Из схем следует, что на нагрузке L1 после отключения освещения всё равно присутствует небольшой потенциал, который проникает через цепь неоновой лампочки (рис. 1) или светодиода (рис. 2) HL1. В некоторых случаях этого достаточно, чтобы запустить в работу схему питания светодиодной лампы. В результате выключенная светодиодная лампа полностью не гаснет. Она либо слабо светится или горит в пол накала, либо спонтанно мерцает.
Обозначения на схемах:
- HL1 – светодиод или неоновая лампочка подсветки;
- D1 – диод, ограничивающий обратное напряжение;
- L1 – светодиодная лампа основного освещения;
- S1 – выключатель с подсветкой.
Устранить данную неисправность можно тремя способами:
- Заменить имеющийся выключатель на обычный или убрать из него подсветку своими руками.
- Установить резистор (рис. 3) или конденсатор (рис. 4) параллельно нагрузке. Радиоэлемент можно разместить в распределительной коробке, в самом патроне лампы либо с тыльной стороны выключателя, если через него проходит и фазовый и нулевой провода. В первом случае потребуется резистор R2 с номиналом в 50 кОм и мощностью 2 Вт либо мощностью 0,5–1 Вт, но с сопротивлением в 1 МОм. Компактность и дешевизна резистора, в данном случае, неоспоримый плюс. Но есть и отрицательный момент – потребление активной мощности и незначительный нагрев.
Второй вариант с конденсатором C1 лишен отрицательных моментов резистора и способен компенсировать сетевые помехи от других электрических приборов в помещении. Для установки потребуется неполярный ёмкостный элемент. Рекомендуется использовать конденсатор с ёмкостью от 0,1 до 1 мкФ, способный выдерживать напряжение в 630 вольт.
- Убрать еле заметное свечение нескольких светодиодных ламп не составит труда, если они запитаны от одного выключателя. Для этого одну из LED-ламп необходимо заменить лампой накаливания небольшой мощности. Вольфрамовая нить будет выполнять функцию шунтирующего резистора, пропуская через себя вредный ток от подсветки. В результате ни одна из параллельно подключенных ламп не будет светиться при выключенном выключателе, так как силы тока не хватит, чтобы зажечь нить накала.
Почему мигает выключенная энергосберегающая лампочка
Каждый предмет имеет свои плюсы и минусы в использовании. Так и минус экономки в том, что лампочка моргает при выключенном свете. Определено три основных фактора происходящего.
Все чаще подключаются выключатели, в которые установлена подсветка. Это, своего рода, украшение и очень удобно, когда надо включить свет ночью. Но от этого элемента мигает энергосберегающая лампочка. Причиной тому есть накапливание заряда в конденсаторе фильтра в питании.
Как это происходит:
- При включении света поток тока направлен на лампочку.
- После выключения электроток поступает на световой диод и скапливается его ресурс на фильтре конденсатора.
- При подзарядке конденсатора лампочка принимается моргать.
Так происходит повторение цикла.
Часто причиной может служить неправильное подключение к электропроводке. Такое случается в том случае, если выключатель разорвал ноль, вместо нужной фазы.
Проверка правильности электромонтажа возможно проконтролировать без помощи других, при наличии указателя напряжения либо клещей для измерения электропотока.
При проведении таких работ, обязательно соблюдение ТБ и знание состояния данной проводки.
Часто покупатель желает сэкономить не только на потреблении электричества, но и на самой покупке. Покупка дешевой электролампочки неизвестного производителя ни к чему хорошему не приведет. Большая вероятность того, что она скоро станет моргать. В этом случае потребуется замена на новую лампочку.
При покупке обращается контроль на целостность самой упаковки и товара, кто производитель, обязательно проводится тест на исправность.
Для жилых помещений лучше купить лампу с теплым светом, для нежилых с холодным.
Разбор схемы
Здесь все достаточно просто. Напряжение в 220 вольт подается от сети переменного тока на диодный мост через предохранитель. Он обозначен на схеме «F1». После диодного моста выходит ток постоянного действия с определенной небольшой пульсацией. Чтобы сгладить пульсацию в схему устанавливается конденсатор. Он обозначен как «С4».
Энергосберегающая лампочка в электрической схеме
Так вот этот конденсатор и является той самой причиной, заметьте – основной, почему энергосберегающая лампа мигает после выключения. Правда, это не единственная причина, почему моргают эти осветительные приборы после отключения, поэтому рассмотрим все их по порядку.
Причина №1 – подсветка выключателя
Чтобы ночью быстро найти выключатель, производители устанавливают на них неоновые лампочки или светодиоды. Это удобно со всех сторон. Так вот подсветка подключается параллельно контактам самого выключателя. При этом любая электрическая цепь обладает определенным сопротивлением. В нашем случае со светодиодом – это 100 кОм с мощностью всего лишь в один ватт, с неоновой подсветкой – 1000 кОм и мощностью от 0,5 до 1,0 Вт.
Так почему моргает лампочка? Все дело в том, что при включенном выключателе нагрузка тока полностью идет на энергосберегающую лампу через контакты. Как только выключатель отключается, разрывается цепь, соединяющая лампу и сеть. Но небольшой мост в виде светодиодной (неоновой) подсветки остается. Проходящий через него ток имеет небольшое значение нагрузки, но именно его хватает, чтобы зарядить фильтрующий конденсатор в схеме подключения лампы.
Подсветка выключателя может быть одной из причин мигания выключенной лампочки
Как только конденсатор наберет необходимый объем электроэнергии, он начнет пытаться включить схему самой лампы. Но его зарядки на это не хватает. То есть, набрал заряд, отдал лампе, разрядился, опять необходимо время, чтобы зарядиться. А на деле получается, что энергосберегающая лампочка мигает все время.
Что делать
- Самый простой вариант – удалить подсветку выключателя, разъединив соединительные провода между контактами и источником подсветки.
- Если выключатель работает сразу на несколько источников света, то рекомендуется одна энергосберегающую лампу заменить обычной лампочкой накаливания. При этом небольшой ток, проходящий через неон или светодиод, будет уходить на нагрев нити накаливания. А этого тока не хватит, так что ничего мигать не будет.
- Если выключатель работает только на одну энергосберегающую лампу, но менять ее вы не желаете, тогда можно установить ее параллельно прямо в люстре сопротивление с параметрами 50 кОм и 2 Вт. По сути, это сопротивление будет выполнять функции лампы накаливания. Скажем прямо – бредовая идея, которую не стоит даже использовать, лучше приобрести выключатель без подсветки.
Причина №2 – неправильно проведенный монтаж
Что значит, неправильный монтаж? Это когда на включатель подается не фаза, а ноль. То есть, источник света всегда будет находиться под небольшим напряжением. Во всяком случае, его будет хватать для подзарядки конденсатора. В этом случае есть единственный выход – поменять местами фазу и ноль в распределительном щите.
Хотелось бы добавить, что энергосберегающая лампа будет мигать и в том случае, если проводка в доме находится в неудовлетворительном состоянии. Что делать в этом случае? Здесь два варианта:
- Поменять всю проводку. Это долго, затратно, во всяком случае, придется ждать следующего капитального ремонта. Хотя можно замену провести открытым способом.
- Установить УЗО и сделать заземление сети по участкам.
Причина №3 – низкое качество
Третья причина, почему мигает энергосберегающая лампа – это ее низкое качество.Что греха таить, на рынке присутствует огромное количество энергосберегающих ламп, которые не соответствуют государственным стандартам. Это не только приборы китайского производства, этим грешат и отечественные производители. Поэтому установленные в сеть освещения дома эти приборы подчас не только мигают, они просто не горят.
Поэтому совет – приобретайте лампы только брендовых производителей, которые доказали надежность и высокое качество своей продукции. Хотя необходимо отметить, что и у таких производителей случается брак. Так что от этого никто не застрахован.
Причина моргания выключенной энергосберегающей лампы
Разберемся в физических причинах кратковременных вспышек отключенных ламп. Для этого объясним устройство и принцип работы сначала энергосберегающих, а затем светодиодных ламп.
Устройство энергосберегающей лампы
кликните для увеличения
Энергосберегающая лампа состоит из стеклянной трубки, заполненной газом, которая и излучает свет. Для ее питания используется специальная схема запуска на электронных ключах (электронный балласт). Такие схемы работают исключительно на постоянном напряжении. Для его формирования используется выпрямитель сетевого напряжения и фильтр, состоящий из конденсатора достаточно большой емкости и дросселя.
Именно этот конденсатор и является причиной мерцания отключенной лампы. Известно, что конденсатор является накопителем энергии. По мере заряда увеличивается напряжение на его обкладках. Когда его величина превышает порог срабатывания электронного ключа, происходит запуск лампы, сопровождающийся свечением. Энергия, запасенная в конденсаторе, быстро расходуется. Именно поэтому свечение бывает только в виде вспышек.
https://youtube.com/watch?v=vBlxmZRX8Qg
Устройство светодиодной лампы
Светодиодная лампа имеет в своем составе подложку, на которую припаяны сами светодиоды (обычно соединенные в несколько последовательных цепей). Они питаются от специального преобразователя напряжения, в состав которого входит выпрямитель и емкостный фильтр (выполненный на конденсаторе). Дроссель для питания светодиодов не требуется.
Поскольку в светодиодных лампах нет специального электронного ключа, свечение может происходить постоянно по мере расхода энергии, запасенной в конденсаторе. Поэтому такие лампы, как правило, не моргают, а лишь тускло светятся.
Причиной зарядки фильтрующего конденсатора является незначительный ток, протекающий в цепи отключенной лампы. Его появлению способствуют две причины:
- Выключатели с подсветкой.
- Ошибки монтажа проводки.
Подробно рассмотрим каждую из причин.
Применение выключателей с подсветкой
Обычный выключатель с подсветкой и светодиодная лампа не всегда правильно работают совместно, так как схема подсветки может быть рассчитана только на подключение ламп накаливания. Принцип работы такого выключателя показан на рисунке ниже.
При использовании энергосберегающих и светодиодных ламп через цепь подсветки протекает незначительный ток, который заряжает фильтрующий конденсатор в составе лампы. Этого тока хватает для функционирования подсветки выключателя, но недостаточно для нормальной работы лампы. Данный процесс и приводит к морганию или слабому свечению.
Ошибки монтажа проводки
Такое же явление, описанное выше, происходит при:
- ошибочном подключении ламп;
- нарушении целостности изоляции проводов;
- большая емкость проводов по отношению к металлоконструкциям здания.
При ошибочном подключении светильников выключатель разрывает не фазный, а нулевой провод питающей сети. При этом ток протекает через фазный провод, лампу (заряжая фильтрующий конденсатор) и через емкость нулевого провода на металлоконструкции.
При нарушении целостности изоляции проводов возникает ток утечки, который может замыкаться непосредственно на металлоконструкции, нулевой провод или другие провода. В этом случае существует опасность возгорания или электротравматизма.
При большой емкости проводов по отношению к заземленным частям здания также возникает незначительный ток. Это явление связано с неправильным выбором проводов для монтажа проводки. Например, использование экранированного провода.
Принцип работы экономки
Компактные люминесцентные ЭСЛ не могут подключаться напрямую в сеть 220 В, поэтому в их корпусе расположена схема электронного балласта. Принцип работы этой схемы следующий:
Дальше по схеме расположен электролитический конденсатор, сглаживающий пульсации. Его емкость может варьироваться в зависимости от мощности, она должна быть примерно равна 1 мкФ на 1 Вт мощности лампы. Далее, напряжение поступает на схему автогенератора на двух транзисторах, в ее составе находятся:
- Динистор DB3 с напряжением включения около 30 В.
- Трансформатор с тремя обмотками (первичная – с самым большим количеством витков и две базовых — по паре витков). Он намотан на ферритовом кольце внутренним диаметром около 3–5 мм.
- Два транзистора типа MJE13001–13003.
Эта схема работает с частотой в несколько десятков килогерц.
Выходная часть представляет собой паруконденсаторов и силовой дроссель, обычно он намотан на Ш-образном ферритовом сердечнике.
Выходные цепи схемы подключены к спиралям лампы.
Сама светоизлучающая колба – это стеклянная трубка. Она наполнена парами ртути и покрыта с внутренней стороны люминофором.
Способы устранения неисправностей
Исходя из вышеописанного – наша цель сделать так, чтобы при разомкнутом выключателе ток через лампы не протекал. Рассмотрим методы решения этой проблемы.
Демонтаж подсветки в выключателе
Если проблема из-за подсветки, то самый простой вариант – убрать ее. Для этого нужно разобрать выключатель, предварительно выключив напряжение на этой линии или во всей квартире. Прежде чем касаться руками клемм на выключателе или других его рабочих частей, лучше дополнительно проверьте наличие напряжения индикаторной отверткой. Во время вашей работы его там быть не должно.
Далее, нужно вытащить из стены сам выключатель и откусить провода, которые идут к подсветке, или вынуть блок подсветки (в зависимости от конструкции). Собрать все обратно и проверить результат работы.
Отдельный нулевой провод
Вариант посложнее, если у вас наружная проводка или вы делаете ремонт, вы можете проложить дополнительный нулевой провод к выключателю. В итоге к подсветке будет подсоединяться нулевой провод и фазный провод индивидуально, а она будет работать, и лампа не будет мерцать.
Установка дополнительного сопротивления (шунтирующего резистора)
Чтобы оставить подсветку и не прокладывать новый кабель, нужно добавить параллельно светодиодной лампе резистор.
Для безопасности лучше заизолировать термоусадкой
Удалению мерцания поспособствует установка в цепь дополнительного сопротивления. Элемент, который будет внедряться – резистор мощностью 2 Вт, с сопротивлением 50 кОм. При использовании этого способа не потребуется удалять световой индикатор на выключателе. Резистор можно установить как непосредственно в корпусе самого светильника, так и в распределительной коробке.
Смысл этого действия заключается, в том, что светильник зашунтирован резистором, ток индикатора теперь протекает через него. Соответственно он мигать больше не должен.
Подключение лампы накаливания
Вариант подходит для многорожковой люстры, если в ней установлено несколько ламп, можно заменить одну из них на лампу накаливания. Тогда остальные мерцать не будут. Это сомнительное решение. Вы получаете разнотипный световой поток по яркости, цветопередачи, цветовой температуре. В некоторых светильниках будет видно, что у вас вкручены лампы и это смотрится, мягко говоря, некрасиво. Да и использовать энергосберегающие лампы и при этом вместо одной из них вкрутить лампу накаливания – странная экономия, ведь одна лампа накаливания, которая будет выдавать такой световой поток как светодиодные, может потреблять больше всех остальных в люстре.
Подключение конденсатора
Сопротивление греется, лампа накаливания много потребляет и выбивается из общего вида. Есть вариант установить параллельно светильнику конденсатор. Если подсветка светодиодная – конденсатор должен быть емкостью 0,5–1 мкФ, на напряжение не менее 400 В, если неоновая – то емкость можно поменьше. Конденсатор зашунтирует лампу по переменному току, и индикация на выключателе останется исправной. К тому же он будет выполнять и фильтрующую роль, слегка подавляя помехи от импульсного источника питания в лампе.
Устраняем проблему
После того, как вы поняли, почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:
- Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
- Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
- Завернуть токи в цепь с меньшим сопротивлением.
- Заменить выключатель на модель без подсветки или поставить другие лампы.
Почему моргает светодиодная лампочка при выключенном свете
Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков вкрутить лампу накаливания.
Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.
Убираем подсветку
В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.
Разбираем выключатель чтобы добраться до крышки
Крышку можно поддеть ногтем или отверткой. Сняв ее, на обратной стороне обнаруживаем плату.
На обратной стороне крышки установлена маленькая плата подсветки
Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель и проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.
Оставляем подсветку, меняя параметры цепи питания
Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).
Подсветка на выключателе может быть собрана так
В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:
- не менее 220 кОм, если подсветка с неоновой лампой;
- не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).
Кроме того? в цепь за сопротивлением встраивается диод 1N4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на рисунке ниже.
Схема усовершенствованной подсветки
Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.
Убираем моргание ламп при выключенном свете
В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…
Создаем параллельно лампе цепь с меньшим сопротивлением
Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой или использовать термоусадочную трубку.
Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.
Тщательно изолируем все участки без изоляции
Есть два способа установить этот резистор: в распределительной коробке или непосредственно на светильнике
Важно только чтобы он подключался параллельно лампе

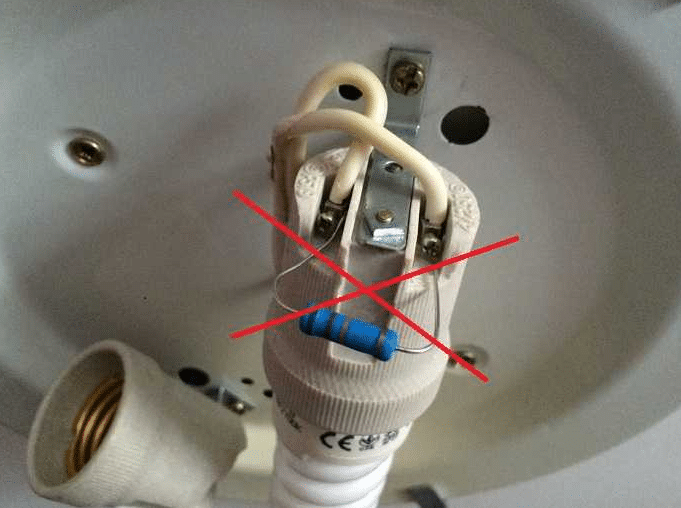

Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: выводы и корпус резистора не заизолированы — не исключено поражение электрическим током при замене лампы
На те же места подключаете подготовленный ранее заизолированный резистор — это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны.
Ещё раз напоминаем, все эти работы надо проводить с отключенным в щитке питанием.
Поиск причин
Для многих может оказаться загадкой, почему моргает светодиодная лампочка при выключенном свете. Ведь пользователь своими манипуляциями с выключателем фактически разрывает электроцепь, и к потребителю фактически не поступает больше ток. Существует несколько причин, по которым лед светильник мигает в выключенном положении.
Фактор неисправной проводки
Когда светодиодная лампа мигает с какой-либо произвольной частотой, то предварительно выясняют, куда подключается фаза питания: непосредственно к плафону либо к одному из контактов выключателя.
Схема подключения
После исправления данного положения проблема может остаться. В этом случае разобраться, почему моргают светодиодные элементы, помогают наводки в сети (наведенное напряжение). Потенциал проявляется даже на неподключенных проводах, но при располагающейся рядом с ним иной силовой линией. Стоит озаботиться заменой силовых кабелей, если используется в цепи выключатель, не имеющий индикативного свечения.
Эксплуатация выключателей, имеющих подсветку
При смене лампы накаливания на ЛЕД-систему пользователи получают то, что светодиодные лампочки мигают. Это происходит в виде мгновенных вспышек небольшой мощности. Эффект проявляется по причине прохождения микротоков в сети даже в положении «Выкл». Имеющаяся в наличии электроцепь замыкается на источнике питания светового индикатора, расположенного в выключателе. При этом конденсатор постепенно накапливает заряд от такой сети.

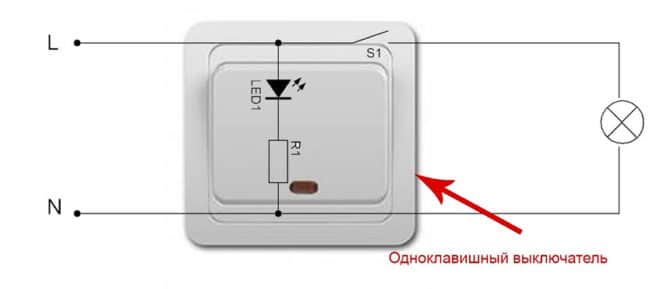

Схема выключателя с подсветкой
Перебороть это можно самостоятельно. Достаточно спаять параллельно с источником света конденсатор нужной емкости или резистор. Обычно схему размещают с тыла выключателя или же прячут все в патроны, если там есть место. Когда светодиодная лампа моргает после выключения, ставят конденсатор, имеющий емкость в пределах 0,11-1,1 микрофарад, рассчитанный на эксплуатацию в 630 В. Предпочтительней выбирать модели 105-630V или подойдет 104-630V. Оба они металлопленочные. Плюсы подобного решения очевидны:
- не набирает температуру;
- сглаживает возможные сетевые шумы от остальных частей сети;
- не использует активную мощность.
Для тех, кто избавляется от того, что моргает светодиодная лампа, при помощи резисторов, то предлагаем воспользоваться элементами, имеющими сопротивление в 1 МОм и с мощностью от половины до одного Вт. Данный резистор занимает в несколько раз меньше места, обеспечивая преимущество в ограниченном пространстве. Его стоимость составляет несколько рублей в розницу.
Необходимо учесть, что новые элементы вносят дополнительный элемент пожароопасности
В процессе монтажа им обеспечивают повышенные меры предосторожности:
- осуществляется изоляция термоусадочной пленкой оголенных концов;
- исключается касание с другими внутренними и корпусными элементами;
- не допускается перекручивание проводов.
Причина, по которой происходит моргание, устраняется более просто в люстре, имеющей блок патронов, соединенных параллельным типом. Для этого не нужны дополнительные электронные детали. Можно вкрутить в один из них обычную низковатную лампу с нитью накаливания. В имеющейся схеме она станет выполнять функцию шунтирующего резистора.
Выключатель с датчиками движения и освещенности также приводит к бликованию лед прибора
Низкокачественные лампы
Качественные лед-лампы стоят достаточно дорого. Этот фактор в нашей стране для определенной категории людей является решающим, чтобы отдать предпочтение более бюджетной стоимости товара. Рынок переполняют дешевые азиатские товары, которые иногда не соответствуют и заявленным на упаковке параметрам.
Нередко блок питания снабжается несоответствующими конденсаторами с емкостью 4,7 мкФ. Они подзаряжаются посредством диодного моста. Достаточно его выпаять и заменить на более качественный аналог, чтобы моргание светодиодных ламп прекратилось.
Причины мигания
Энергосберегающие лампочки мигают из-за аварии на электроподстанции, нестабильного напряжения, повреждения осветительного прибора, вышедшего из строя источника, неисправности розетки или электрогруппы, плохого проводного контакта распределительной коробки, повреждения оборудования, неисправности квартирного щитка, плохой работы автоматического выключателя и предохранителя, изнашивания электрокабеля и нарушения соединений электропроводки.
Также освещение мерцает из-за того, что в одну сеть подключаются приборы и в момент их работы у одного падает напряжение. Существует много факторов, которые влияют на проблемы.
Заводской брак как основная причина
Подсветка на выключателе
Подключение подсветки на выключателе происходит параллельным образом к самому выключателю. В момент его включения напряжение идет по контактам к энергосберегающей лампе. При отключении, происходит разрыв цепи, которая соединяет источник с сетью. Но, благодаря небольшому неоновому мосту, заряжается фильтрующий конденсатор. Когда он окончательно заряжается, то начинает включать схему источника. То есть вначале происходит заряд, потом разряд. Это повторяется некоторое время. В результате образуется мигание.
Вам это будет интересно Особенности филаментных ламп
Обратите внимание! Стоит отметить, что моргание становится усиленным при наличии в выключателе светодиодной подсветки, в дополнение к теме почему моргает энергосберегающая лампочка при выключенном выключателе. Это связано с меньшим сопротивлением светодиода и быстрой зарядкой конденсатора
Самым простым вариантом будет удаление подсветки и разъединение соединительных контактных проводов.
Некачественный выключатель как причина мигания
Проблемы с электропроводкой
Мигает лампочка из-за некачественной проводки или разводки. Во втором случае выключатель разрывает не фазу, а ноль. В обоих вариантах требуется смена домашнего щитка фазы и нуля. Выключатель с индикатором и энергосберегающие лампы закончит мигание в момент отключения выключателя. Также мигание может быть из-за применения устаревшей схемы и из-за отсутствия автоматического выключателя, если есть токовые утечки.
Некачественная лампа
Некачественная лампа с нарушенной целостностью упаковки и другими дефектами может не только начать мигать, но и начать искриться, что приведет к возгоранию. Нередко из-за нее может даже произойти вывод всей электрической проводки из строя, в дополнение к теме мигает лампочка при выключенном свете.
Самостоятельный поиск причины неисправности
Все работы с электриком необходимо производить в обесточенном помещении
Главное правило – соблюдение требований безопасности. У профессиональных электриков есть специальные степени подготовки – степень зависит от величины напряжения, с которым приходится работать мастеру. К домашнему обслуживанию электрических сетей требования проще, но есть неизменные общие правила:
- Используйте инструменты с изоляционным покрытием (например, прорезиненные ручки).

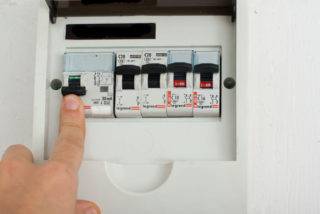

- Полное отключение сети: автомат необходимо выключить при входе в комнату.
- Исключите повышенную влажность – запрещено работать, если на полу лужи, мокрые стены.
Внимание и забота при выполнении работ обеспечат безопасность, сохранение здоровья и жизни. Если требования соблюдены, устранение неисправностей и ремонт проводятся методично, лампа перестанет мигать в ночное время
Необязательная, но важная рекомендация: при проведении масштабных работ следует предупредить соседей о предстоящем ремонте. С одной стороны, в случае аварии любую проблему можно быстро решить. С другой стороны, отношения с соседями станут более уважительными.
Перед покупкой энергосберегающих ламп стоит уточнить правила и общие характеристики таких устройств. Если магазин надежный, можно проконсультироваться с продавцом – описать ситуацию, важные моменты. Возможно, вам придется заплатить больше, чем ожидалось – это приемлемо, если вы покупаете более качественное оборудование с дополнительными резисторами и драйверами защиты.
Источник – https://strojdvor.ru/elektrosnabzhenie/pocemu-migaet-energosberegausaa-lampocka-pri-vyklucennom-svete/
Три способа ликвидировать мерцание при работе дешевых низкокачественных ламп
Если в момент покупки светильников и лампочек основой выбора была экономия средств и со временем LED-лампы начали мерцать, то есть три способа устранить этот дефект самостоятельно.
Увеличение емкости выравнивающего конденсатора
Неотъемлемой частью светильников и светодиодных лампочек является сохраняющий и повышающий конденсатор – изменение его параметров может прекратить пульсацию. Достаточно заменить штатное устройство на модель с большей емкостью, из расчета увеличения в 1,5 раза к первоначальному значению.
Если извлечь конденсатор из цоколя, то его можно заменит и оставить «вне» устройства, но это испортит эстетику лампочки и возможно отрицательно повлияет на ее установку. Кроме того, возможно потребуется установка дополнительного резистанта для гашения пульсации света.
Токогасящий резистант
Если на пути следования заряженный частиц между диодным мостом и конденсатором установить сопротивление – резистант, то ток дойдет до конденсатора в ослабленном значении, которое не позволит лампе мерцать в выключенном положении.
Для этого необходимо выполнить следующие мероприятия:
- Купить резистор в любом магазине электроники. По виду он представляет прямоугольник, покрытый полимером – это корпус сопротивления. Величина не более 1 см. в длину и 0,2-0,3 см. в ширину. С торцов корпуса устроены внутренние клеммы для подключения или напайки. Внутри корпуса располагается провод из сплава с высоким сопротивлением, например, из мельхиора.
- Если выполнять все работы самостоятельно, то необходимо свинтить цоколь лампочки. Диодный мост соединен с конденсатором – небольшим цилиндром в алюминиевом корпусе, с помощью двух проводков. Проводки демонтируются, и на любой из них монтируется сопротивление.
- Собирается вся токопроводящая цепь. Цоколь монтируется на посадочное место.
Фильтры тока
Фильтр тока является самым эффективным вариантом, так как он устанавливается непосредственно в тоководной линии, не меняя конструкции светильников и лампочек.
Конструкция малогабаритная, легко собирается и монтируется. Есть возможность самостоятельного изготовления.
Необходимо использовать диэлектрический корпус, в который помещается дополнительный диодный мост. Все устройства можно купить в магазинах электроники. После сборки фильтр монтируется на любом тоководном проводе.
По сути, основная причина мерцания ламп – это их низкое качество. В статье даны подробные разъяснения, как преодолеть этот дефект светодиодных ламп. Но самое главное мероприятие, которое поможет уберечь зрение и повысить комфорт освещения помещений – это покупка качественных изделий с низким уровнем возможного проявления брака.
