Вентиляция канализации в частном и многоквартирном доме: схема и правила монтажа

Правила установки фанового стояка

Прокладка канализационных труб является простой операцией, но очень ответственной. Устройство монтируется напрямую в систему. Но её успешная работа будет зависеть от нескольких факторов.

Есть несколько правил СНиП по установке оборудования, которым должны следовать все строители:

Правильный угол наклона;
Перед самой прокладкой для трубы должно быть подготовлено основание, т.е. выкопана яма;
Все стыки должны быть надёжно соединены между собой;
Наличие грунтозамещения.

При таком раскладе монтаж фановых труб является обязательным. Существует несколько видов фанового стояка:

Вертикальный тип;
Горизонтальная труба;
Угловой вид.

Стояк выбирается, в зависимости от отвода и канализационной системы. Угол наклона должен вписываться в показатель 30 мм. на каждый погон метра в 50 мм. самого стояка. Этот параметр рассчитывается по формуле (общая длина трубы (мм.) / 30). Профессионалы, правда, иногда отходят от норм. Но это зависит от ситуации. А данный показатель является стандартом.

При монтаже фановой трубы, следует использовать правило: чем больше сечение отводной трубы, тем меньше должна наклоняться труба. Этот параметр упирается в максимальное значение – 200 мм. в диаметре, а угол наклона не должен превышать 7 мм. Рекомендуется дополнительно установить вентилятор, чтобы увеличить шансы очистки вентиляционной системы от застоявшегося и неприятного воздуха.

Монтаж системы

Перед тем, как начать монтажные работы, разрабатывают план. Как будет проходить вся система. Фановая труба для канализации в частном доме должна выходить наружу и стоять выше всех коммуникаций. Сантехником рассчитывается место крепления клапана и основной уклон отводов.

При необходимых знаниях и уровне опыта операцию можно провести самостоятельно.

Соединяем вентиляционную систему с канализацией. Все стыки спаиваем (если это пластик) или свариваем, если это металл. Если на месте соединений есть резьба, следует побеспокоиться о том, чтобы заизолировать это место. Можно использовать паклю или фум-ленту;

Следите за тем, чтобы количество сварных швов не было слишком много, иначе жёсткость системы будет нарушена.

Фановая труба может обслуживать несколько ответвлений. Это делается в многоэтажных загородных домах в несколько этажей;
Весь стояк крепится к стенке. Для этого используются хомуты. Они бывают разные (пластик, резина, металл и т.д.). Выбирать следует так, чтобы всё крепление не развалилось;
Как трубу вывели наружу, её следует изолировать от влаги и холодов. Высота верхушки должна быть не меньше 50 см.

Есть расхожее мнение, что установка на трубах дополнительных устройств избавят от неприятных запахов. Но эти девайсы наоборот усугубят работу всей системы. В одном мнение экспертов сходятся – решётки следует поставить однозначно. Это позволит жировым отложениям не так часто скапливаться на стенках, а внутренняя часть не будет засоряться. Конечно – полностью избавиться от засорения не получится. Один раз в год её придётся чистить.

Фановая труба постоянно шумит. Это слышно во всех помещениях. Чтобы избежать лишних звуков, её изолируют лентой. Она изготавливается из таких материалов, что одновременно служит теплоизоляцией.

При установке фановых труб категорически запрещается:

Выводить конец трубы на чердачное помещение;
Устанавливать фановую систему рядом с дымоходом и вентиляцией;
Монтировать трубу под кровлю (зимой падающий снег и стекающая вода могут повредить её).

Обратный клапан

Устройство позволяет сглаживать погрешности, если угол наклона выполнен неправильно. Но у него есть преимущества:

Обратная циркуляция стоков к сантехническим узлам;
Защита от вредных грызунов и насекомых;
Предохранение от механических примесей.

Различные конструкции клапанов позволяют устанавливать его не только внутри вентиляционной системы, но и снаружи. Внутренний монтаж очищает трубы от запахов и налёта. Клапан продают отдельно от системы. Его нужно правильно установить, чтобы лепестки были обращены в сторону сантехнических узлов, а внешняя сторона была направлена против воздушных потоков.

Будет интересным: Что делать, если слабый напор воды в квартире или частном доме

Если диаметр трубы обладает диаметром 110 мм., для того, чтобы установить обратный клапан покупается адаптер. Но, когда соединяются две разные системы, клапан устанавливается внутри. При установке клапана ни в коем случае не используйте смазки. Все работы проводятся на сухих поверхностях.

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Схемы создания эффективной вентиляции

Установка вакуумного аэратора в системе канализации

Перед установкой вакуумный аэратор проверяется на герметичность. Внутреннее пространство наполняется водой со стороны, где воздух не идет в устройство. Выявляются протечки в корпусе. Клапан ставится всегда вертикально, т.к. горизонтальное расположение не гарантирует нормальную работу. Приспособление не требует постоянного обслуживания, но должно быть доступно для чистки.

Чтобы уменьшить попадание мусора, клапан соединяется со схемой выше на 300 мм от места установки трубы в стояк. Приспособление ставится на чердаке, верхнем этаже так, чтобы к нему было свободное поступление воздуха. Клапан выдерживает температуры от -50 до +90°С. Аэратор не требует утепления, т.к. внутри между коробкой и крышкой присутствует воздушное пространство, служащее изоляцией от холода.

Используется резиновая манжета для соединения фановой шахты с дренажным коллектором. Длина стояка увеличивается на высоту чердака, если он есть, и оголовок выводится выше кровли.

Подготовительные действия перед монтажом оборудования

Первичные действия всегда начинаются с приобретения сантехнического оборудования, строительных материалов и необходимого инструмента.

Для монтажа канализации выбираются трубы, изготовленные из ПВХ, которые наиболее подходят по своим характеристикам и цене. Они наиболее часто используются при монтаже канализации по причине длительного эксплуатационного ресурса и высокой технологичности при монтаже стояков и общей системы. Наряду с трубами приобретаются герметичные прокладки для соединений, а также переходники, тройники и муфты.

Работы по канализации проводятся с одновременным монтажом элементов вентиляции.

установку специальных клапанов для сброса давления скопившихся газов в канализации;
монтаж фоновой трубы на крыше дома;
вентиляции септика.

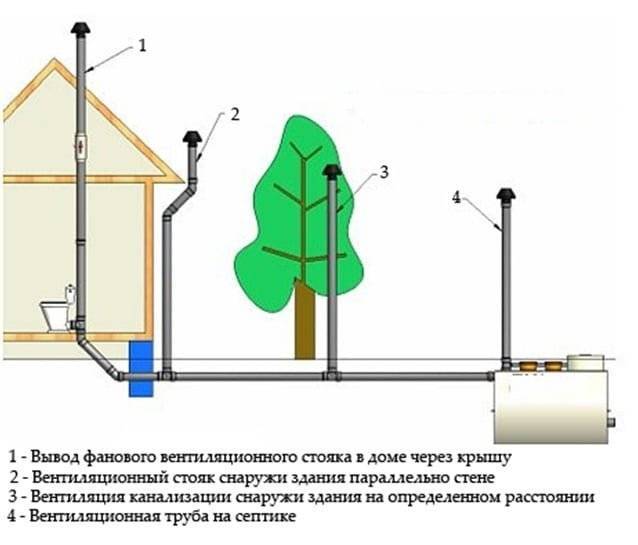

Вентиляция канализации схематично.

Диаметр

Особых требований к расчету диаметра фановых труб нет, так для многоквартирных жилых зданий он должен быть равным диаметру самого канализационного стояка. А вот для индивидуального строительства допускается использовать трубы с вдвое меньшим диаметром по сравнению с основным стояком, так по фановой части трубопровода будет проходить только воздух, а он имеет в разы меньшую плотность, чем сливаемая вода в нижней части канализационной сети.

Фановая труба 50 мм хорошо подойдет для канализации индивидуального частного дома

В основном, при строительстве индивидуального жилого дома для расчета отдельной ветки канализации, которая имеет в своем составе мойку с трубой диаметром 50 мм, сливной бачок с отверстием в 70 мм, основную трубу от унитаза в 100 мм и общий стояк, также в 100 мм, используют фановую трубу диаметром всего в 50 мм. Практика показывает, что этого диаметра вполне достаточно для поддержания постоянного давления и осуществления постоянной вентиляции канализационной системы.

4 Регламенты для вентиляционных систем

Расчёт воздухообмена на кухне и в санузле производится иначе. Норма для кухонного помещения, где используется газовая плита, составляет 140 кубов воздуха в час, а если применяется электрическая варочная панель, достаточно 110 кубометров. Таковы нормативы в случае применения естественной вентиляционной системы, а для принудительной установлены более высокие значения. Вентиляция в частном доме из канализационных труб полностью отвечает заданным условиям, если её проектированием и монтажом занимается специалист.

Часто возникают сложности со стыковкой отдельных деталей. Промышленность не выпускает переходников, при помощи которых можно соединить трубы с вентилирующим оборудованием, однако это не мешает собрать установку, работающую по принципу естественного воздухообмена. Трудности могут возникнуть при монтаже принудительной системы, но и здесь есть варианты. Например, можно найти специалиста или компанию, которые изготовят нужные элементы по индивидуальному заказу.

Возможные элементы автономной системы

Существует несколько типов резервуаров для сбора жидких отходов: абсорбирующие, т.е. с земляным дном, герметичные ямы и септики.

Поглощающие

Наиболее распространенными являются те, которые имеют как можно более простую конструкцию – земляные ямы, или фактически бездонные ямы. Эти баки дешевле, но это худший из возможных вариантов. В землю выкапывается мини-яма, которая затем постепенно заполняется сточными водами. Это позволяет опасным жидким компонентам беспрепятственно проникать в почву, загрязняя ее, и этот “радиус огня” может быть достаточно широким. Твердые частицы постепенно опускаются на дно, где они уплотняются в тяжелую массу. Как только карьер заполняется сточными водами, он засыпается обратно и готовятся новые природные резервуары.

Герметичные

Этот вариант гораздо лучше подходит для окружающей среды. После выемки грунта в него помещается бетонный или металлический (“облегченный вариант” – из пластика) контейнер, который полностью предотвращает возможную утечку вредных веществ непосредственно в землю. Возражений против этих конструкций нет: они надежны и гигиеничны. Однако многих не устраивает то, что для обустройства такого экологического септика необходимо специализированное оборудование. Еще один “минус” – регулярная уборка ям с помощью машины для навозной жижи.

Септики

Они идеальны. Это пластиковый, абсолютно герметичный контейнер. Его преимуществом перед септиком является частичная дезинфекция, очистка сточных вод. В жидкое вещество добавляются бактерии, которые ускоряют разложение твердых веществ. В результате вода очищается на 50-60%. Для дальнейшей очистки жидкости используются фильтры. Эти конструкции, состоящие из 2-3 контейнеров, часто изготавливаются сами по себе: например, из бетонных дисков или кирпичей.

Любой тип септиков требует наличия системы вентиляции. Промышленные септики могут быть оснащены им. При строительстве системы вентиляции учитываются материалы резервуаров, характеристики конструкции, ее расположение на площадке и глубина залегания.

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

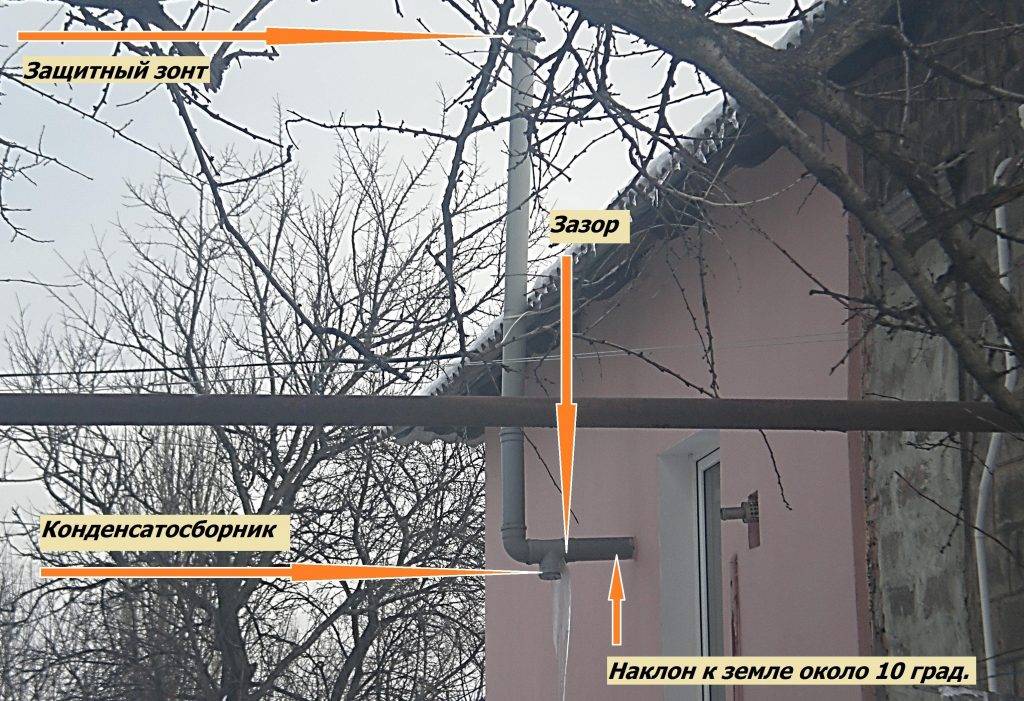

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Советы по организации системы

Важно не только выбрать тип вентиляции канализации, который будет использоваться в доме, но и правильно выполнить ее проведение. Ведь от этого целиком и полностью зависит ее надежность

Чтобы правильно организовать вентилирование канализации, необходимо знать некоторые правила и нюансы. Они помогут не совершить критическую ошибку.

Советы мастеров по организации системы вентиляции:

Лучше всего ее проводить через канализационные стояки. При этом вытяжная фановая труба должна выступать над кровлей не менее чем на полметра.
Фановую вентиляцию нельзя располагать слишком близко с дымоходом. Кроме того, ее запрещено совмещать с общей вентиляционной домовой системой.
Диаметр фановой вытяжной трубы должен совпадать с диаметром труб стояка. Это позволит системе работать максимально оптимально.
Дефлектор использовать не рекомендуется. Он может стать причиной образования конденсата, который имеет свойство промерзать при высоких температурах.
Под свес кровли фановую трубу лучше не выводить. Ведь в этом случае он может сломаться под тяжестью обвалившегося на него с крыши снега.
Вентиляционный стояк должен находиться на расстоянии не менее 4 метров от окон и лоджий. Особенно если они часто используются.

Чтобы не было запахов возле дома, трубу следует выводить повыше

Соблюдая эти правила, можно создать оптимальную и качественную вентиляцию канализационной системы. Поэтому не стоит ими пренебрегать.

Монтажные работы

Пластиковые изделия устойчивы к перепадам температуры. Работать с ними можно в любое время года даже при сильном морозе.

Вытяжка из труб частном доме собирается в такой последовательности:

Составление проектной документации. Следует предусмотреть все мелочи и учесть возможные нюансы. На схеме необходимо указать прохождение трассы с точной привязкой к каждой комнате, чердаку и крыше. На основе составленных чертежей проводятся расчеты строительных материалов.
Нанесение разметки. На стенах, потолке и полу отмечаются места прохождения каналов и точки их крепления к несущим поверхностям.
Высверливание отверстий для крепления хомутов. Вставка в них дюбелей и фиксация клипс шурупами.
Проведение сборки канала. Сначала делается стояк, в который врезаются тройники и заглушки. Стыковка звеньев осуществляется в раструбы. Прокладки предварительно покрываются силиконовой смазкой.
Установка электрических приборов. Вставив вентилятор, трубу присоединяют к общему трубопроводу. Аналогично поступают с нагревателем на входной группе.
Проверка герметичности. Делается это путем нанесения на стыки мыльной пены. Если обнаруживается протечка, то она закрывается силиконовым герметиком.
Установка решеток и вентиляционных грибков.

Если есть такая возможность, то монтаж вытяжной системы целесообразно проводить на этапе строительства дома или во время ремонта до нанесения финишной отделки.

Нужна ли вентиляция в канализации

Этот вопрос долго не решался, так как даже в туалете на заднем дворе загородного дома установлена сливная труба для удаления запахов и газов, образующихся при разложении фекалий. И что сказать о большом частном доме. Существует большое количество санитарных приборов, которые непосредственно подключены к канализационной системе. И сброс сточных вод через них намного больше, чем в туалете на заднем дворе.

Но для чего нужна канализационная вентиляция в частном доме. Во-первых, это связано с возможностью высыхания воды в капканах санузлов, когда дом долгое время остается незанятым. Неприятные запахи через ловушки начнут проникать в жилые и нежилые помещения. Нет необходимости говорить о последствиях этого.

Но это еще не все. Существуют чисто физические законы, требующие наличия смывной трубы. Представьте себе закрытую канализацию, герметично закрытую с одной стороны, например, септиком, а с другой – ловушками. При смыве воды из этого же туалета в канализацию под действием воды, движущейся под высоким давлением, будет создано избыточное давление газов и воздуха, которое будет противодействовать, то есть пытаться пойти против потока воды. Это означает, что некоторые из них, даже самые маленькие, обязательно войдут в туалетную комнату.

Этап проектирования внутренней канализации

Аксонометрическую схему чаще всего выполняют специалисты. Профессионалы рассчитывают гидравлические параметры внутренней системы канализации и трубопровода, который проходит снаружи здания. Сегодня широко применяют 3D моделирование для создания схем. Данный способ дает точное представление о прохождении труб, помогает в выборе труб, комплектующих деталей, крепежных элементов и определяет тип монтажных работ.

Чтобы уменьшить риски, связанные с неправильной прокладкой туб, стоит обратиться к специалистам. При желании можно сделать схему внутренней разводки своими руками, предварительно изучив требования СНиП, технические особенности внутренней канализации, разновидности схем, научившись выбирать сантехническое оборудование.

Постройка и обслуживание

Проведение вентиляционных каналов осуществляется на завершающем этапе монтажа септика. По поводу того, из чего и как сделать последний, существует множество описаний. Вентиляция септика из бетонных колец (это один из типичных способов построения, отличающийся надежностью и доступностью) станет возможной, с одной стороны, благодаря наличию трубы, отведенной от его второй (последней) камеры (но никак не от первой), а с другой – за счет стояков, предусмотренных в начальной точке канализационной системы, обеспечивающих компенсацию вакуума.

При наличии полей фильтрации дрены также должны оснащаться вентиляционными трубами. Последние смогут дополнительно выполнять роль смотровых окон и мест для осуществления промывки. Диаметр труб в общем случае составляет ~100 мм. Что касается циркуляции воздуха, то она идет по схеме:

приток через вторую (если их больше – последнюю) камеру;
прохождение по соединительным трубам и стояку вверх (появление газов сопровождается обильным выделением тепла, а оно способствует именно такому направлению движения потоков);
выход через стояк, расположенный на некотором возвышении над крышей здания (фановый).

Что может помешать свободному потоку воздуха? Чтобы газы проходили по системе беспрепятственно, необходимо заполнение труб от 1/3 до 2/3 внутреннего диаметра, не больше. Для улучшения тяги, а также предохранения от попадания внутрь осадков, требуется оснастить верхние торцы стояков защитными колпаками.

Схема очистных сооружений

При этом обязательно соблюдение ряда предупредительных мер, касающихся безопасности. Вот они:

обслуживающих должно быть минимум двое;
необходимо пользоваться страховочными средствами индивидуальной защиты от падения;
в местах проведения работ не допускается курить.

Если вы не хотите, чтобы продукты, отправляемые из туалета посредством унитаза и сливного бачка, отравляли вам жизнь, вернувшись уже в газообразной форме, обязательно предусмотрите и обеспечьте оптимальную работу вентиляционной системы для своего септика. Это не только позволит сберечь нервы, избавляя от зловония, а может даже и сохранит жизнь.

Правила СНиП

При вентиляции системы следует учитывать требования СНиП, предъявляемые к внутренней водопроводной системе:

Диаметр вентиляционной системы в канализационной сети должен совпадать с диаметром стояка.
Необходимо подвести вентиляционную трубу к крыше и подсоединить ее к верхней части трубы.
Инструкция позволяет подключить 4 или более стояков к одному вытяжному устройству. В этом случае диаметр готового вентиляционно-вытяжного устройства должен соответствовать диаметру самого большого выпуска в комбинируемой группе.
При прокладке вентиляции из сборных конструкций должен быть предусмотрен уклон для отвода конденсата.
На неотапливаемых чердаках вентиляционные каналы должны быть утеплены, при этом их цена увеличивается незначительно.

Проложите канализационный трубопровод через вентиляционную шахту дома или через крышу.

В то же время, высота с:

плоская неиспользованная крыша – 200 мм,
Наклонная крыша – 200 мм,
поперечное сечение сборного вала – 100 мм,
открывающиеся балконы и окна – от четырех метров,
крыша, при подключении 4-х труб – 3 м.

Допускается также строительство невентилируемых стояков для сточных вод в домах отдыха. Однако необходимо обеспечить вентиляцию внешней канализационной системы (например, септиктенка).
