Как правильно установить розетки для встраиваемой техники на маленькой кухне
Конкретное размещение точек питания напрямую зависит от местоположения бытовых приборов. Также влияние оказывают площадь комнаты и расположение мебели в ней. Любая кухня, даже с маленькой площадью, имеет следующую технику:
- холодильник;
- плита;
- вытяжка;
- микроволновка;
- мелкая бытовая техника;
- освещение.
Исходя из этого стандартного набора, вычисляется количество точек питания, их расположение и размещение.
Место расположения и удаленность
Высота электророзеток должна быть удобной для пользователя. Обязательно учитывается длина проводов электроприборов. При недлинном кабеле может потребоваться удлинитель. В маленьком помещении приборы советуется располагать компактно, чтобы можно было установить меньшее количество розеток на изделия схожей мощности. Тогда неиспользуемый прибор можно отключать и пользоваться другим.
План
Обязательным предметом кухни является холодильник. Розетка для него должна устанавливаться на нижней части стены, в 5-10 см от плинтуса. Если холодильник требует регулярных отключений, электророзетку советуется установить на уровне рабочей зоны для удобства пользования.

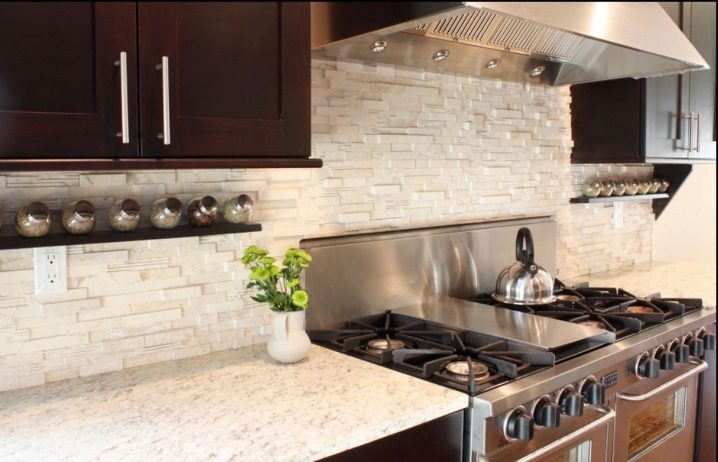

Над уровнем столешницы на высоте 10-15 см устанавливаются и точки питания для бытовых приборов. В маленькой кухне можно установить 2-3 электророзетки, этого вполне хватит для использования мелкой бытовой техники по очереди.
Точка питания для вытяжки монтируется на расстоянии 50-70 см от потолка. Это актуально для кухни любой площади.

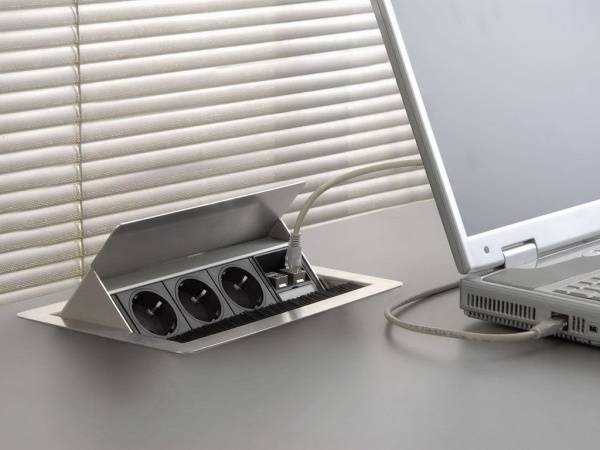

Существуют выдвижные устройства, которые появились на рынке недавно. К ним можно подключать 2-4 агрегата. Такие электророзетки устанавливаются в шкафчики и столешницы – это особенно удобно в маленькой кухне, где каждый сантиметр пространства важен.
Подготовка к установке
Чтобы визуально пометить, где будут находиться приборы, вам нужно простым карандашом отметить их местоположение. При их установке большое значение придается материалу, из которого сделан кухонный фартук
Если у вас, к примеру, плиточное покрытие или фанерное, то вполне достаточно просто очень осторожно сделать в нем отверстие для установки

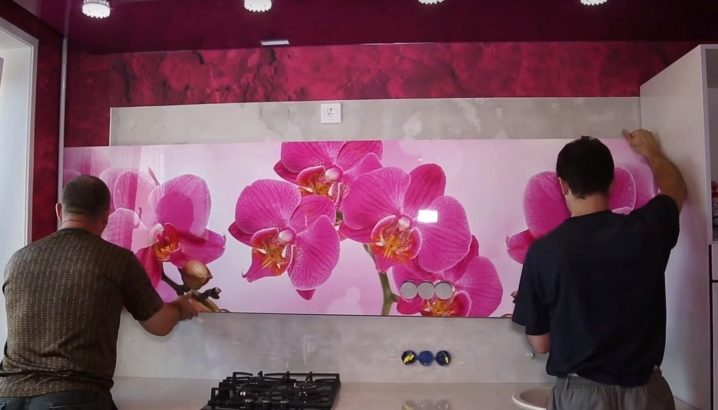

Сложности могут возникнуть тогда, когда у вас стеклянное покрытие. Тогда нужно наперед знать все замеры и расчеты, сделать все разметки и отдать их изготовителю такого фартука, который сможет заранее сделать отверстия согласно вашему плану расположения бытовых приборов.
А это значит, что их соединение аккуратно сматывается друг с другом, потом изолируются и хорошо фиксируются, чтобы не допустить перегрева. Также в разные стороны нужно развести провода фазы и нуля.
После выполнения всех этих манипуляций переходим к монтажу.
Поэтапная инструкция по монтажу
Для того, чтобы процесс монтажа блока розеток выглядел понятнее и доступнее, разобьем его на несколько простых шагов:
Подготовка
Следует начать с подбора наиболее удачного места для размещения группы розеток. А еще лучше – с той комнаты, в которой розеточный блок планируется установить.
Допустим, это кухня. Тогда удобнее всего ставить розетки над столешницей – и мультиварка достанет, и микроволновка, и чайник будет куда подключить. При этом провода вовсе не будут мешать хозяйке, путаясь под ногами. Все будет выглядеть максимально привлекательно и уместно.
Блок розеток весьма удобен, где бы он не находился
Если же розетки устанавливаются в гостиной комнате, логичнее будет монтировать блок за телевизором – и вся видеотехника «достанет» до электричества, и сами розетки будут «спрятаны» за плоскостью экрана.
В ванной комнате могут возникнуть дополнительные нюансы. Главный из них – это расстояние от розеток до воды (ванной, раковины и т. п.). Оно должно составлять как минимум 60 сантиметров (ранее мы рассказывали о высоте установки розеток). Сам корпус розеточного блока должен быть влагонепроницаемым.
Помимо непосредственного планирования местоположения розеток, на данном этапе нужно подготовить инструменты, которые понадобятся для дальнейшего штробления стен. Стена из искусственного камня (кирпич или же бетон), как и стена из гипсокартона, требует наличия перфоратора. Разница заключается лишь в насадках, которые пригодятся для сверления тех или иных поверхностей. Кроме перфоратора вам понадобятся: строительный уровень, рулетка и маркер для разметки.
Выполняем разметку
Разметка стен – одна из важнейших частей процесса. Именно от нее зависит, насколько верно будет выполнено подключение. Для начала определяем, сколько всего будет розеток в одном блоке. Расстояние от центра одного подрозетника до другого – 72 миллиметра и погрешность тут крайне нежелательна.
Также стоит внимательно следить, чтобы штробы находились строго в одной плоскости. Поможет справится с задачей строительный уровень. Стены размечены? Отлично, переходим к штроблению.
Штробы
Для их создания нужно сделать посадочные места для вставляемых подрозетников. В целом, это достаточно легкий и незамысловатый процесс. Все, что нужно – наличие перфоратора и подходящей насадки. Если блок планируется ставить в кирпичной или бетонной стене – сначала нужно проштробить круги с помощью перфоратора с коронкой, а далее – выбить середину при помощи молотка и зубила.
Устанавливаем подрозетники
Сначала скрепляем их между собой или берем сразу блок, после чего фиксируем с помощью гипсового раствора в стене (если она бетонная или кирпичная), либо же цепляем к стене с помощью специальных креплений-лапок, если она выполнена из гипсокартона.
Время подключать электричество
После установки подрозетников ожидаем застывания гипсовой смеси, либо переходим непосредственно к подключению розеток (в случае монтажа в гипсокартонной стене). Как известно, розетки подключаются к сети с напряжением 220 В. Сделать это самостоятельно нетрудно. Соблюдение техники безопасности и следование четкой инструкции – все, что от вас понадобится.
Зачастую все розетки подключаются последовательно – шлейфом. К одной из соединенных между собой электрических точек подводится один кабель, ведущий к общей электросети дома. Если вы не планируете одновременное включение мощной техники, подсоединенной к одному розеточному блоку, то подобная схема подключения электрики к розеткам вполне приемлема.
Сначала нужно выключить подачу электроэнергии на дом (либо на квартиру). Сделать это можно с помощью тумблера на квартирном щитке или просто выключив пробки счетчика в частном доме. Далее от распределительной коробки проводятся провода к одному из подрозетников (ноль, фаза и заземление). После нужно сделать перемычки для того, чтобы подключить к электричеству остальные несколько розеток.
Когда все вышеуказанные действия выполнены и выполнены верно, все жилы подключены к соответствующим клеммам розеток, можно переходить к финальному штриху – ставить корпуса. После установки корпусов евророзеток останется лишь закрыть все декоративной крышкой.
Вуаля, дело сделано!
Особенности установки блоков розеток
Подсоединение розеточных блоков может выполняться двумя способами:
- Шлейфовый метод. Он используется для нагрузок, величина которых не превышает 16 А. Способ подразумевает прокладку проводки внутри стен или в кабель-каналах.
- Комбинированный метод. Его особенностью является параллельная схема подключения. От источника электропитания прокладываются две кабельные линии. Одна из них выполняет функцию обычного шлейфа, по которому питание подается на несколько секций розеток. Вторая линия предназначена для подключения мощных нагрузок. Такая схема обеспечивает независимость двух групп потребителей друг от друга. Недостатком этого метода является увеличение расходов на материалы и электромонтажные работы.
Последовательность монтажа блоков розеток скрытым способом:
- Подготовительные работы. Они включают в себя обесточивание объекта, разметку стен, выбор инструмента для выполнения установочных отверстий.
- Сверление гнезд под подрозетники с соблюдением необходимого расстояния между центрами розеток в блоке. В качестве инструмента используется перфоратор с коронками подходящего диаметра.
- Создание штроб под проводку от щитка до розеточного блока.
- Прокладка кабелей, установка и фиксация блоков.
- Подключение электрики. Для этого нужно зачистить питающий кабель на 10-15 мм, подготовить отрезы проводов для изготовления перемычек. Сечение соединительных отрезков должно соответствовать остальной проводке. Конец фазного проводника питающей линии подключается к первой розетке. От нее с помощью перемычек запитываются другие розетки. Цветовая маркировка проводов должна соответствовать стандартам (фаза — красный, нейтраль — синий, «земля» — зеленый).
- Заделка щелей и отверстий.
Монтаж скрытым способом является достаточно трудоемким и неудобным. Современные решения в промышленном и коммерческом секторе обычно предполагают использование блоков розеток, выполненных в общем корпусе. Они монтируются с помощью кронштейнов на горизонтальных или вертикальных поверхностях, не требуют сложных электромонтажных работ. Многие виды блоков розеток используют электрическое соединение по технологии IDC, защелкивающиеся контакты, гнезда IEC320С14 для быстрого и комфортного подключения.
Подключение электрики
Перед началом электромонтажных работ – проверьте напряжение на проводах в подрозетнике с помощью индикатора После высыхания раствора приступают к подключению кабеля к розеткам. При шлейфовом способе действуют так:
- Смонтированный от распределительной коробки кабель заводят в первый подрозетник. Его оплетку нужно предварительно зачистить ножом или бокорезом на 10-15 см, чтобы освободить внутренние провода. Желательно оставить небольшой запас для возможного проведения ремонтных работ в будущем.
- Используют подготовленные заранее разноцветные провода-перемычки. Их сечение должно быть таким же, как и у питающего кабеля. Не нужно делать перемычки очень длинными. Они будут мешать блоку плотно «сесть» в гнезда. На перемычках нужно снять оплётку на 1 см.
- Продевают все провода сквозь технические разъемы-отверстия в подрозетниках.
- С наборного блока убирают верхнюю защитную крышку и откручивают зажимные винтики на 5-6 мм. Первый проводник подводят к 1 розетке, учитывая положение клемм. Уже от нее при помощи контактов проводник РЕ и все нулевые кабели отводят в остальные розетки.
- Все гнезда с устроенной проводкой аккуратно притягивают фиксирующими винтами без усилия. Мастер должен помнить, что соединения линии электропитания должны оставаться неразборными.
- Все оголенные участки проводов обматывают изоляционной лентой.
- Остаётся вставить подрозетник с подведенными жилами в стаканы и зафиксировать с применением боковых зажимов.
- Уровнем контролируют ровность размещения блока.
- В последнюю очередь монтируют верхнюю часть комплекта.
Полностью собранный и установленный настенный блок должен «сидеть» крепко, не поддаваться попыткам сдвинуть его рукой.
Подготовительные работы, разборка приобретённого блока
Перед началом работ необходимо убедиться в том, что напряжение снято, а вводной автомат выключен. Помните, что поражение электрическим током опасно не только для здоровья, но и для жизни. Не стоит забывать о правилах техники безопасности.
Подобные блоки «выключатель-розетка» могут отличаться один от другого количеством клавиш, которое варьируется от одной до трёх. Суть подключения от этого кардинально не изменится, поэтому сегодня будет рассмотрена коммутация на примере одноклавишного выключателя. Поняв принцип монтажа, домашний мастер легко разберётся и с большим количеством выключателей.

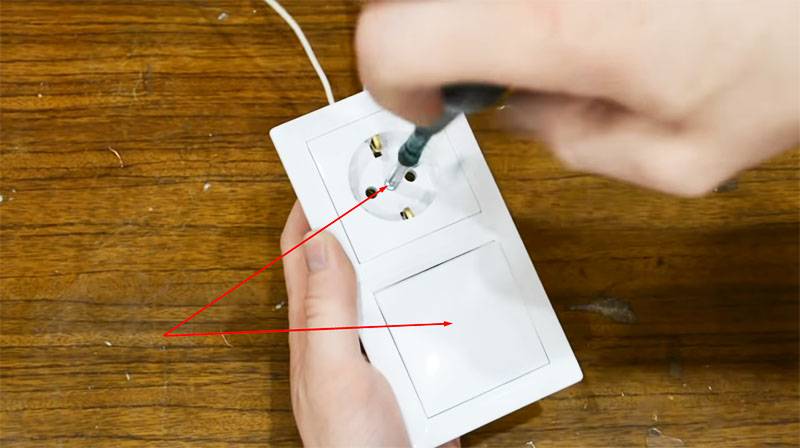

Так выглядит блок «розетка-выключатель», который сначала требуется разобрать
Первым делом необходимо удалить все элементы, фиксирующие внешнюю декоративную накладку, которая не даст добраться до контактов. Делается это следующим образом. Выворачивается винт из центра розетки, после чего демонтируется клавиша выключателя. Если её не получается снять вручную, можно аккуратно поддеть край тонкой отвёрткой или ножом. Под клавишей есть небольшая пластиковая пластина, которая держится на защёлках. Её также следует убрать.
Удаляются все элементы, препятствующие снятию декоративной накладки
Разборка внутренней части
Далее нужно вытащить выключатель и розетку из корпуса, который играет ту же роль, что и «стакан» при монтаже обычных точек. Для этого выворачиваются 4 фиксирующих винта. И вот здесь есть один нюанс. Полностью их выкручивать не нужно. Достаточно лишь немного ослабить. Дело в том, что если винты (саморезы) вывернуть полностью, то при сборке это может создать определённые неудобства. Да и тратить время на ненужную работу вряд ли кому-то захочется.
Винты, фиксирующие выключатель и розетку, нужно немного ослабить
После того, как фиксирующие винты будут ослаблены, розетка, как и выключатель, легко вытаскиваются из коробки. Их нужно только немного повернуть.
Поворот розетки и выключателя позволят легко извлечь их из коробки
Как и чем вырезать отверстие в плитке под розетку
Во время капитального ремонта в помещениях проводятся электромонтажные работы. Изначально электрики «разводят» провода от электрощитов, а затем устанавливают монтажные коробки для розеток. Когда речь идет о кухонном «фартуке», то монтаж подрозетников следует производить до отделочных работ – плитку необходимо укладывать после установки монтажных коробок. Обычно отверстие в плитке под розетку делают профессиональные мастера, но такие виды работ выполняют и самостоятельно.
Плитка – эстетичный отделочный материал, но она отличается высокой прочностью, что усложняет ее резку. Особенно когда керамическая плитка имеет глазурованную поверхность, при сверлении отверстия инструмент соскальзывает и верхняя поверхность раскалывается. Из-за этого необходимо покупать плитку с запасом, приблизительно 10 % от общего метража плиточного покрытия.
Разновидности розеточных блоков
Блок розеток представляет собой пластиковый корпус с электрическими разъемами. Он может содержать от 4 до 24 гнезд для подключения различной аппаратуры, компьютерной техники, средств автоматизации, бытовых электроприборов. Также многие устройства оснащаются дополнительными заземляющими контактами и автоматическими выключателями, которые защищают нагрузку от КЗ или резких скачков напряжения. Также современные блоки отличаются такими особенностями:
- крышки изготавливаются из негорючего огнестойкого пластика, отвечающего требованиям пожарной безопасности;
- возможность монтажа в электротехнические и телекоммуникационные шкафы;
- модульная конструкция;
- высокопрочный легкий алюминиевый корпус;
- некоторые модели имеют индикаторы перенапряжения, электропитания, заземления;
- сплошные токовые шины, объединяющие отдельные розетки. Это повышает надежность и безопасность электрических соединений;
- стандартная высота 1U, совместимость с любыми линейками 19-дюймового оборудования.
Существует три основных вида блоков розеток:
- Для монтажа скрытой проводки. Они состоят из подрозетников, встраиваемых в стену, и крышек. Недостатками этот типа устройств является необходимость создания отверстий в стенах. Обычно блоки розеток для скрытой проводки монтируются на этапе строительства или капитального ремонта объекта.
- Блоки открытого типа. Их устанавливают на стену, стойку или в шкаф. Провод питания подводится по кабель-каналу. Этот вариант характеризуется удобством монтажа и гибкостью (при необходимости розеточный блок можно достаточно быстро переставить на другое место).
- Выдвижные. Их часто используют в жилых помещениях. Они могут быть интегрированы в стол, шкаф или другую мебель и выдвигаться при необходимости.
Выбор подрозетника в зависимости от типа и материала стен
В качестве материала для монтажных коробок сегодня используется только пластик. При выборе следует ориентироваться на следующие характеристики:
- Способ установки. В полнотелые или в полые стены. У последних имеются специальные зажимы для крепления на гипсокартон или другой листовой стеновой материал.
- Габариты. Стандартный диаметр подрозетника 71 мм, при этом глубина варьируется. Обычные розетки устанавливаются в коробки глубиной 45 мм, диммеры и специальные выключатели и розетки в углубленные подрозетники 60 мм.
- Одиночные или стыковые. У стыковых, составных подрозетников имеется специальный выступ в нижней части для группирования их в ряд с формированием канала для прокладки коммутационной шины. Выпускаются также готовые комбинации из объединенных 2-х или 4-х подрозетников.
- Наличие креплений. По краям лицевой части коробки находятся стойки с саморезами для фиксации розеток с соответствующей перфорацией на крепежной пластине.
Инструкция по монтажу
Чтобы практически каждый человек мог понять, как правильно установить и подключить блок розеток своими руками мы предоставим вашему вниманию пошаговую инструкцию от А до Я с фото примерами и видео, которые значительно упростят вашу задачу.
Выполнение подготовительных работ
Перед тем, как приступить к установке, вам обязательно необходимо определиться с тем, где именно будет установлен розеточный блок. Если вы планируете выполнить установку на кухне, тогда его будет лучше разместить над рабочей поверхностью. В гостиной выполнить установку розеточного блока можно за телевизором. В дальнейшем он сможет скрыть все ненужные шнуры. Если вы желаете поставить блок из двух или трех розеток в ванной комнате, тогда помните, что расстояние от воды должно составлять не менее 60 сантиметров. У нас уже есть статья, в которой указана высота установки розеток по евростандартам.
Выдвижной вариант блока розеток для кухни является наиболее популярным. Корпус розеток, которые располагаются в столешнице необходимо просто нажать, и они выдвинутся. На данный момент этот вариант установки можно считать не только удобным, но и полностью безопасным.
Также на подготовительном этапе вы обязательно должны будете подготовить инструмент для штробления стен под проводку. Кроме этого, необходимо будет использовать строительный уровень и маркер.
Разметка стены
Теперь пришло время изучить наиболее важный этап, от которого в дальнейшем будет зависеть много. Вам необходимо взять маркер и рулетку и нанести разметку на стену. Точек, которые вы поставите должно быть такое же количество, сколько подрозетников вы планируете установить. Специалисты сообщают, что расстояние между центрами подрозетников должно составлять ровно 72 мм. Если в этом случае вы допустите погрешность, тогда помните, что корпус декоративной крышки в дальнейшем просто не станет на свое место. Также помните о том, что все штробы должны равномерно распределяться в горизонтальной или вертикальной плоскости.
Для этого лучше всего использовать строительный уровень. Когда вы закончите выполнять разметку стен, то можно будет приступать к штроблению.
Создание штроб
На этом этапе, вам обязательно необходимо подготовить посадочные места для встраиваемых подрозетников. Здесь нет ничего сложного и справиться с подобной задачей, вам поможет перфоратор со специальной насадкой. Если у вас нет перфоратора, тогда выбить отверстие вы сможете с помощью зубила и молотка.
Если стены в квартире или доме покрыти ГКЛ, тогда в этом случае потребуется специальная коронка по гипсокартону.
Крепление подрозетников
Теперь вам необходимо понять, как установить блок подрозетников. На сегодняшний день вы можете встретить специальные пластиковые стаканы, которые в дальнейшем можно будет соединить между собой. Это достаточно удобно, так как соединить подрозетники в этом случае сможет каждый новичок.
В кирпичной или бетонной стене подрозетники необходимо самостоятельно вмазать в стену. В гипсокартоне можно использовать специальные прижимные лапки. У нас уже есть статья, в которой вы можете изучить сущность установки подрозетников.
Подключение электрики
Подключать электричество к блоку розеток необходимо, когда раствор застынет. Только после этого вы можете переходить к подключению внутреннего блока розеток к сети 220 Вольт своими руками. Подключить несколько евророзеток вы можете шлейфом от одного вводного кабеля. Этот способ разрешается использовать если вы не будете использовать мощные бытовые приборы.
Перед началом подключения обязательно отключите электроэнергию на щитке. После этого все вводные провода необходимо завести в подрозетник. Теперь вы можете выполнить перемычки на подключение других блоков. Подключение блока из 3 либо 4 розеток необходимо проводить по схеме, которая расположена ниже:
После того, как вы завершите подключение всех жил можно начать фиксировать корпуса евророзеток в подрозетниках, а затем установить декоративную крышку.
На данный момент — это вся технология установки и подключения блока розеток в стене. Как видите, все этапы выполнения работ по установке блока розеток являются достаточно простыми и справиться с подобной задачей может практически каждый человек. Чтобы понять всю сущность установки, вам обязательно необходимо посмотреть видео, которые размещены в этой статье.
Тип соединения
Для фиксации провода в подрозетнике пользуются винтами. Их вкручивают в пластину, фиксирующую контакт. При ослабевании контакта его периодически подкручивают.
Быстрозажимные контакты фиксируют с помощью отверстия. Оно при давлении на кнопку сужается, расширяется. Изготовители гарантируют, что профилактические меры такой системе не нужны, самостоятельно подтягивать контакт не нужно. На практике дело обстоит иначе. Чтобы восстановить контакт, нужно проделать манипуляцию более сложную, чем подкручивание винта.
Покупать лучше розеточные блоки, оснащенные пружинами в штепсельных гнездах. Тогда фиксация будет надежнее.
Степень защиты
При выборе комбинированных блоков учитывается степень защиты от сырости, проникновения предметов с размером 50 мм и меньше. Маркируется буками «IP» и парой цифр. Обозначения показаны в таблицах:
| степень защиты от пыли и предметов | Размер предметов (мм), которые не попадут в блок выключателей |
| отсутствует | |
| 1 | >50 |
| 2 | >12 |
| 3 | >2,5 |
| 4 | >1 |
| 5 | мелкие частицы и пыль |
| 6 | пыль в устройство не проникнет вообще |
| степень защиты от сырости | описание защиты |
| отсутствует | |
| 1 | падающие сверху капли |
| 2 | капли, которые падают как сверху, так и под углом 15° |
| 3 | брызги, попадающие под углом 60 °, дождь |
| 4 | брызги, падающие с разных углов |
| 5 | водная струя |
| 6 | мощная водная струя |
| 7 | недолгое погружение под воду |
| 8 | длительное подводное погружение |
Для жилого помещения подойдет изделие со степенью защиты IP 20, для ванной комнаты — IP 45. Если комбинированный розеточный блок находится на улице, то степень защиты должна быть IP 65.
Принципы подключения электричества
После того как смесь полностью застыла, можно начинать подключение внутреннего блока. В случае если розетка имеет шлейфовый тип подключения, провода идут от распределительной коробки в первый подрозетник. Концы провода необходимо очень аккуратно очистить от оплетки острым ножом. Для этой цели также отлично подойдет бокорез. Во время проведения зачистки следует оставить небольшой запас кабеля для создания дополнительного подключения при необходимости.
Спрятать кабель необходимо, свернув его спиральным способом и уложив внутрь блока. Чтобы сделать смычки, нужно подготовить кусочки проводов разного цвета. Необходимо проследить, чтобы сечения смычек было таким же, как и у проводников линии питания. Они не должны быть чересчур удлиненными, потому как это помешает корректной постановке розетки в монтажную коробку. Отрезанные провода нужно зачистить от изоляционного слоя приблизительно на 1 см.
Продеть провода следует через переходники блоков, предварительно обеспечив их хорошую проходимость и удалив излишки раствора.
Установить блок будет легче, если концы проводников согнуть в сторону клемм. Следует снять защитную крышку с поверхности блока, после чего припустить зажимные винты на 5−7 см. К первой розетке подсоединяется обработанный конец фазы питающего кабеля. Нужно учитывать также положение клемм. После этого РЕ проводник и нули питающего кабеля подводятся ко 2-й розетке. Закручивать гнезда чересчур туго не рекомендуется.
При шлейфовании розеток необходимо соблюдать принцип полярности. Фазный провод отводится от фазы с клеммой, а нулевой — от нуля. Подключать защитный проводник необходимо в четком соответствии с требованием Правил устройства электроустановок, где упоминается обязательное создание только неразборных соединений такого типа.
Игнорировать это условие запрещено, ведь тогда риск возникновения несчастных случаев значительно возрастает. Например, если в главной точке питания блока силовых розеток при монтаже убрать заземление, другие участники этой цепи потеряют защитный ноль. В дальнейшем, если на модуль корпуса попадет напряжение сети (в случае поломки оборудования), то напряжение перейдет и на все остальные корпуса электрических приборов, соединенных с сетью.
Подрозетники с подключенными к клеммам жилами монтируются в созданные углубления. Этот механизм укрепляется боковыми зажимами, после чего необходимо проверить прочность фиксации всех элементов. Для этого стоит воспользоваться строительным уровнем и при необходимости внести коррективы. Открытые части проводки обматывают изолентой или обрабатывают термоусаживаемой губкой. После завершения этих действий нужно плотно затянуть саморезы, зафиксировать модуль блока и поставить декоративную крышку.
Как видно, процесс установки блока розеток не такой уж сложный. При наличии минимальных навыков и техники можно легко справиться с этой задачей. Главное условие состоит в том, что следует заранее все продумать и подготовить к работе, учесть все нюансы и особенности конструкции стен, чтобы избежать возникновения непредвиденных трудностей.

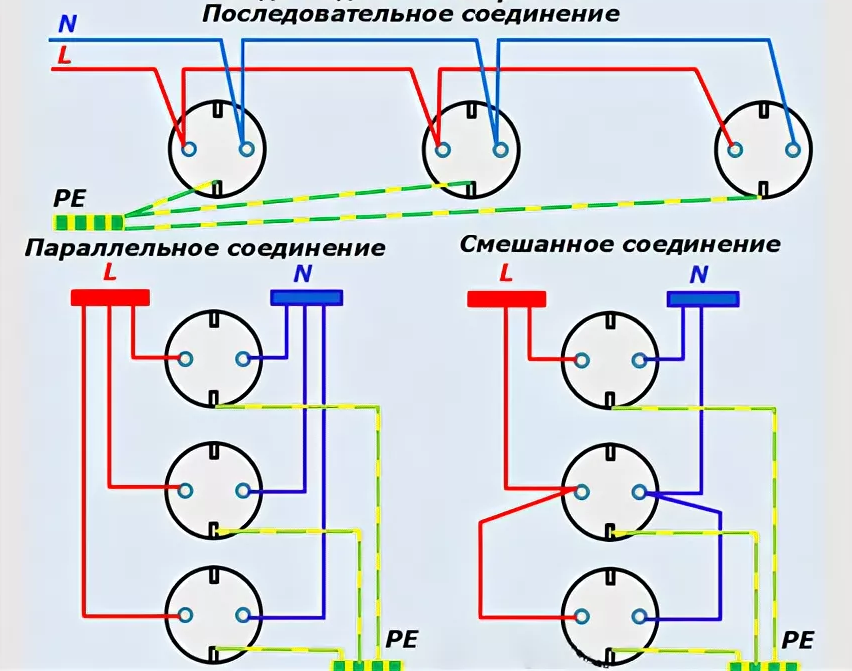

Возможные способы подключения
Есть несколько способов добиться результата, но все зависит от потенциальной нагрузки на такие розетки.
Шлейф — последовательный метод
При необходимости установки блоков, состоящих их нескольких розеток, все элементы подключаются шлейфовым методом. Фазу соединяют со вторым устройством перемычками, затем таким же способом коммутируют следующий прибор. Аналогично поступают с нулевыми контактами.
Метод довольно прост, но не лишен недостатков. Так, плохой контакт в одной из промежуточных розеток автоматически становится причиной неработоспособности следующих элементов. Избежать неприятностей поможет проверка и подтяжка клемм, операцию необходимо планировать и проводить как минимум раз в году.
Если клеммы позволяют, то вместо отдельных перемычек лучше использовать цельный провод. С небольшого участка снимают изоляцию, потом его сгибают петлей, зажимают в клемме, затем таким же методом «расправляются» со следующими розетками. Надежность всех элементов такой электросети — большой плюс этого способа. Минусы — необходимость расчета длины провода, относительно долгая, более трудная, работа — все-таки несущественны.
Гораздо больший минус — невозможность одновременной работы нескольких мощных приборов, так как максимальное значение силы тока для одной розетки — 16 А. Если в работу будут вовлечены сразу несколько «серьезных» единиц техники, то питающий кабель попросту может не выдержать возросшую нагрузку.
Звезда — параллельное подключение
В этом случае все розетки комнаты подключаются отдельным, «своим» проводом, подходящим к распределительной коробке, куда из щитка подведен главный кабель. Такой способ не ограничивает работу розеток, так как даже если одна из них выйдет из строя, остальные останутся в рабочем состоянии.
Самые большие минусы — расход провода и трудоемкость работ. Можно сэкономить, если к центральному контакту от щитка проложить провод более толстого сечения, а для соединения с розетками — жилы потоньше. Однако этот вариант называется уже по-другому — смешанным способом.
Комбинированный компромисс

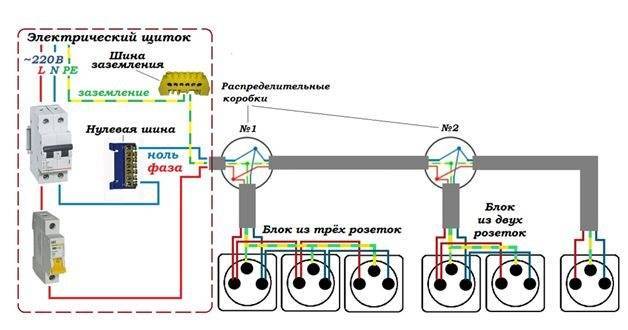

При таком подключении розеток основной кабель прокладывается до распределительной коробки и дальше — до ближайшей розетки. На этом, последнем, отрезке делают ответвления для остальных устройств. Преимущества — экономия кабеля и большая надежность электросети, так как вариант обеспечивает автономную работу приборов.
Второе решение — прокладывание из распределительной коробки сразу двух кабелей. Один из них — для шлейфа, питающего, например, 4 из 5 розеток. Второй предназначается для пятой группы, которую собираются использовать для эксплуатации особо мощной техники.
Что делать с защитным проводом?
Заземление некоторые (и нередко) делают последовательным методом. Однако он не совсем корректен, поэтому ПУЭ запрещают подобную практику — использование шлейфового подсоединения, если оно применяется для защитных проводов.

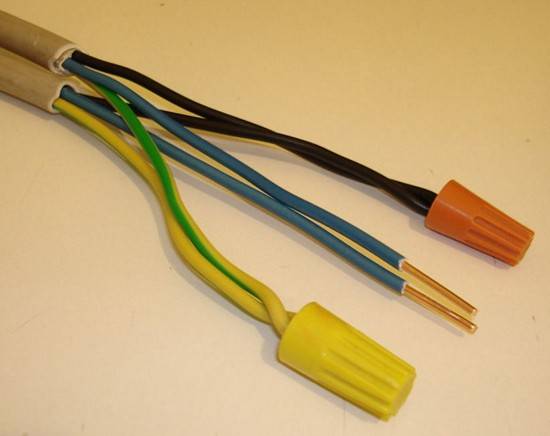

Оптимальный вариант — выполнение распайки (скрутки) на заземляющем проводе, идущем к первой розетке «в строю». Через нее ведут отдельный провод к каждому элементу блока. Единственная трудность — помещение защитных проводов в первом подрозетнике, однако ради такого случая можно приобрести более глубокое изделие (например, «высотой» 60 мм).
Бурим гипсокартон
Много вопросов у домашних мастеров вызывает монтаж розеток в гипсокартон. Этот материал сегодня невероятно популярен, но ровная и плотная поверхность в гипсокартонных конструкциях около 10 мм, а под ними пустоты. Традиционный способ крепления коробки на алебастр или цементный раствор здесь не подойдет. И, тем не менее, такая задача, как установить розетку в гипсокартон, решается очень быстро и просто.
Для работы нам понадобиться:
- дрель с насадкой «круговая пила»;
- отвертка
- пластиковый короб с лепестковыми креплениями.
Именно последний пункт облегчает всю работу. Для установки розетки настенной в любой точке торговыми материалами можно приобрести специальные пластиковые подрозетники (короба) с креплениями в виде металлических лепестков, которые и притягивают его к листу.
Круговой пилой вырезается отверстие диаметром 68мм. Провода должны быть уже подведены и их достаточно просто вынуть наружу. После чего проводку продевают через короб, а его помещают подготовленное отверстие, так чтобы верхний бортик прилегал к листу. После этого отверткой закручивают винты в двух сторон подрозетника до тех пор, пока крепления плотно не притянут его к стене. После этого достаточно подключить контакты и закрепить устройство в коробе, подкрутив винты распорных лапок. После отделки устанавливают декоративную панель.
Соединение розеток шлейфом согласно ПУЭ
Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.
Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.
Сначала давайте прочитаем ПУЭ п. 1.7.144:
Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений.
Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.
Из этого пункта видно, что подключение нулевых защитных и нулевых рабочих проводников должно быть выполнено с помощью ответвлений и не допускается их последовательное включение. То есть не допускается подключение данных проводников к контактам первой розетки, потом подключение второй розетки с помощью перемычек из жил кабеля и т.д.
Но, как быть, если необходимо сделать подключение розеток шлейфом, например в блоке, состоящем из нескольких розеток? Как это делаем мы я как раз вам и хочу показать.
Подключение розеток шлейфом выглядит так. От щита кабель пришел к первой розетке, потом от нее пошел на вторую, от второй на третью и т.д.
Для того чтобы не нарушать ПУЭ п.1.7.144 необходимо подключения нулевого рабочего и нулевого защитного проводников делать с помощью отдельных ответвлений. Для этого, чтобы уместить соединения ответвлений, мы применяем глубокие подрозетники. Они где-то на два сантиметра глубже обычных коробок, что позволяет в них все свободно уместить.
Как вариант, можно использовать установочные коробки Hegel. Берется один глубокий подрозетник и соединяется с несколькими обычными.
Ниже показываю пример, когда необходимо подключить две розетки, стоящие в одном блоке, и необходимо подключить следующий блок тоже состоящий из двух розеток. Для этого от щита приходит кабель к первому блоку, а второй кабель уже от него уходит на второй блок.
Соединенные установочные коробки монтируем в стену и оба кабеля выводим в глубокий подрозетник. На фото ниже второй кабель плохо видно, так как он лежит под первым.
Затем все концы разделываем и приготавливаем два комплекта перемычек. Таким образом, получается, что в глубоком подрозетнике будут находиться четыре фазных жилы, четыре нулевых рабочих жилы и четыре нулевых защитных жилы. Это группы жил: 1 – от щитка, 2 – на первую розетку блока, 3 – на вторую розетку блока, 4 – на следующий блок розеток.
Далее проводники группируем по цветам и соединяем. Все соединения я делаю с помощью опрессовки.
Гильзы изолируем с помощью термоусаживаемой трубки, так как это надежно, безопасно, быстро и не дорого.
Затем все соединения аккуратно укладываем в глубокую установочную коробку. Таким образом, получаются отдельные ответвления на каждый контакт розетки. Это разрешено ПУЭ. Также, при использовании данного варианта подключения розеток, пропадает необходимость применения скрытых распределительных коробок. Получается, что они будут находиться в самих подрозетниках и к ним всегда будет доступ в случае необходимости.
На заключительном этапе ставим сами розетки.
Ниже представлен следующий блок розеток, к которому уходит кабель от уже подключенного блока. Здесь выполняются те же самые операции, которые описаны выше.
На следующем фото показан конечный результат. Второй блок розеток находится в левой части фото
Во всей квартире мы подключали розетки шлейфом, как описано в данной статье. Поэтому скрытых распределительных коробок в розеточных линиях здесь нет ни одной, и при необходимости есть доступ ко всем соединениям кабелей.
Розетки в комнате.
Розетки в другой комнате.
Когда полы в квартире еще не готовы, то под инструмент и расходные материалы стелю что-то чистое. Люблю когда весь инструмент находится в чистоте.
Это интересно: Лучшие производители электроинструмента – рейтинг 2017 года: объясняем основательно
