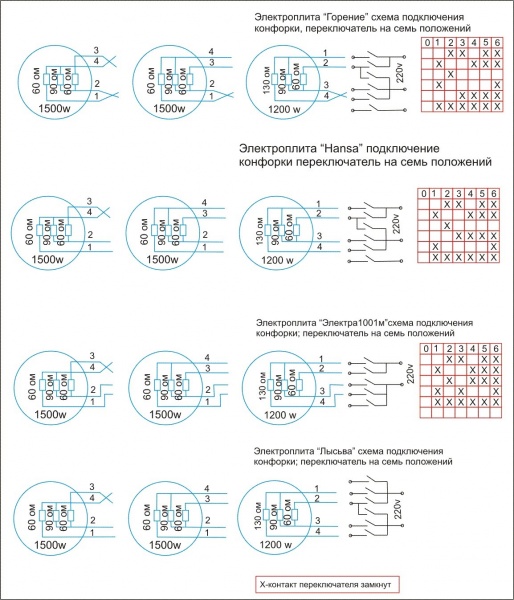

Схема подключения конфорки

Ремонт контактных соединений

Поскольку токи, потребляемые нагревательными элементами плиты, большие, то и требования к качеству контактных соединений предъявляются высокие. А соединений в кухонной плите много: нагревательные элементы подключаются через переключатели, а они – соединяются между собой в общую цепь.

Коммутация производится с помощью разъемов, провода к которым присоединяются опрессовкой. Паять нельзя – под действием температуры соединение разрушится. Сами разъемы должны плотно фиксироваться на выводах элементов. Стоит им ослабнуть, как в этом месте появляется переходное сопротивление. Под действием тока нагрузки оно греется, поверхность окисляется, нарушается контакт. Найти место обрыва можно по почерневшему разъему и обгоревшей изоляции провода.

Разъем придется отрезать и заменить новым, а изоляцию провода – восстановить. Для ремонта проводов в электроплитах изолентой пользоваться нельзя – она расплавится и сгорит. Для этого годятся специальные трубки из стекловолокна, продающиеся в магазинах электротоваров.

Новый разъем приобретается там же, еще для этой цели годятся автомобильные разъемы того же размера. Продаются изделия из латуни, у которых больше недостатков, чем достоинств. Самый главный – без специального инструмента опрессовать его на проводе не получится. Можно, воспользовавшись двумя пассатижами, завернуть его фиксаторы, одна пара которых зажимает провод, а другая – его изоляцию. Но потребует этот процесс максимума упорства.

Самый неудачный наконечник

Второй их недостаток – если гибкий провод зажать еще можно, то жесткий, сечением до 6 мм2 –нереально. Если прочного обжима не получится – через некоторое время придется проделать это снова, но опять с новым разъемом.

Лучше дело обстоит с изолированными наконечниками. Для их обжима тоже потребуются пресс клещи, они недорого стоят и пригодятся в дальнейшем.

Клещи для опрессовки изолированных наконечников

Наконечников выпускается много:

Виды изолированных наконечников
РПИ-МРазъем плоский изолированный (мама)
РПИ-ПРазъем плоский изолированный (папа)
НКИНаконечник круглый изолированный
НВИНаконечник вилочный изолированный

В плитах применяются разъемы РПИ-М,

Наконечник РПИ-М

но для соединения под винт используются и НКИ, НВИ.

Наконечник НВИ и НКИ

Дополнительные советы

До того как приступить к замене элемента на плите, необходимо убедиться, действительно ли он вышел из строя. Обычной прозвонкой этого сделать практически невозможно, т. к. ТЭН имеет свое сопротивление. Именно сопротивление и необходимо проверять. Производитель указывает, какое значение является нормальным для исправного узла. Необходимо закрепить два щупа мультиметра на контактах нагревателя и переключиться в режим измерения сопротивления. По окончании процесса необходимо свериться с эталонным значением.

Во время монтажа будьте внимательны на местах соединения. Все оголенные провода необходимо заизолировать с помощью изоленты или термоусадочной трубки. Ни один оголенный провод не должен касаться корпуса плиты. При выполнении работ по замене, необходимо обесточить плиту. Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме.

Нюансы подключения ТЭНа и его проверка

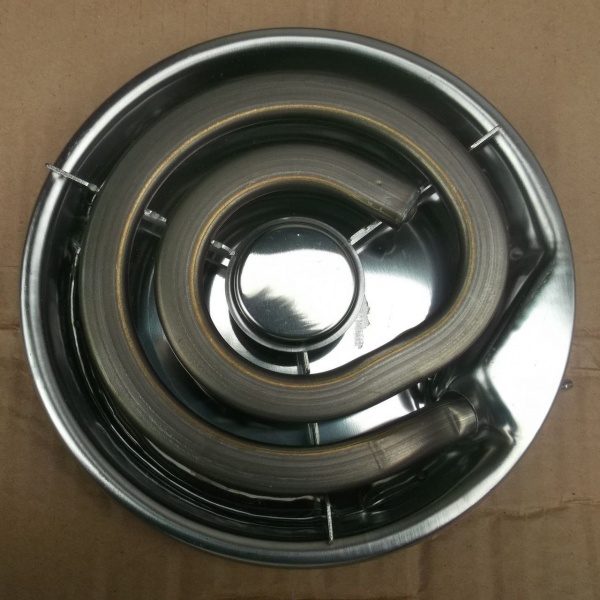

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту

Но её надёжность не в пример хуже.
Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

  • разрыв,
  • полная непригодность,
  • сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Внимание! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии. Для диагностики вам понадобится всё тот же прибор

Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

Нюансы подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту

Но её надёжность не в пример хуже.
Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

  • разрыв,
  • полная непригодность,
  • сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

Пошаговая инструкция по замене детали (с фото)

Отключите электроснабжение плиты.

Лучше после этого подождать, ведь остаточное электричество выходит не сразу

2. Открутите верхнюю крышку электроплиты

Делайте это аккуратно, ведь она соединена проводами с остальными деталями. Не порвите их!

Найдите нужную конфорку и отметьте провода, присоединенные к ней, различными маркерами

Иногда проводка подписана, но иногда бывает и нет. Поэтому заранее подумайте о сборке. Ведь неправильное подключение парализует всю работу нагревательного элемента.

Часто они бывают прикручены специальными болтами. Сначала выкрутите их, а потом отсоединяйте проводку.

Он тоже держится на одном болте, открутите его и смело вытаскивайте конфорку руками.

ЭКЧ. Нюансы использования.

В принципе, нюанс один — эти конфорки не любят перегрева. Следовательно, нужно постараться не включать конфорку на максимальную мощность, если на ней ничего не стоит. То есть, если вы «любите» обогреваться конфорками в весенне-осенний период, то не стóит включать их на полную, достаточно будет половины мощности.

Поведем итог. В данной статье рассмотрена конфорка ЭКЧ, то есть чугунная, как наиболее распространенная, но сам принцип — ступенчатая регулировка мощности за счет применения нескольких спиралей в одной конфорке — может встречаться и в другом исполнении. Цель данной статьи дать вам понимание принципа работы подобных конфорок.

С наилучшими пожеланиями, Я!

Подключение пошагово

Если на стену выведена силовая розетка, все, что требуется от пользователя, – подсоединить к электроплите провод и установить вилку с учетом фазы в розетке. Если розетка не используется, кабель от щитка подключается напрямую к электроприбору или соединяется с проводом, идущим от устройства, через клеммную коробку, в зависимости от потребностей пользователя.

Подключение кабеля к электроплите

После того, как провода подсоединены, нужно еще раз перепроверить правильность подключения по схеме, подтянуть клеммы, а затем установить крышку обратно и закрыть ее.

Определение фазы в установленной розетке

Чтобы определить фазу в установленной на стене розетке, потребуется обычная индикаторная отвертка. Необходимо прикоснуться ею к одному из контактов, одновременно дотрагиваясь одним из пальцев контактной пластины в верхней части инструмента. Если внутри отвертки загорится лампочка, это означает, что контакт – фаза. Если ничего не происходит, контакт – ноль.

Полная схема подключения через розетку

Схема подсоединения через розетку выглядит следующим образом.

Теперь нужно провести пробный запуск – последовательно включить автомат, УЗО, плиту.

Подключение без розетки

Подсоединение к электросети без розетки выполняется схожим образом. Устанавливается автомат, затем УЗО, подводится кабель и протягивается к месту, где будет находиться электроплита. В стену (или сверху нее) монтируют коробку, в которую помещают колодку с клеммами. К ней подводятся кабеля от электроплиты и автомата

Важно не ошибиться и верно соединить жилы – фазу с фазой и т.д

Заземление
Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

При прямом подключении к электрощитку кабель от УЗО проводится к плите и подключается согласно руководству пользователя и предлагаемым в нем схемам. Если же вам что-то непонятно, пишите мне!

Разметочные работы

Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным или малярным шнуром, увидеть, как им пользоваться можете на фото ниже:

Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку нужно натянуть и резко отпустить, чтобы след остался на стене. Более подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.

После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.

Проблема выбора варочных поверхностей

Выбор изделия на рынке затруднён писком подходящего вида. Ведь от параметров выбранной модели зависит тип установки варочной панели.


Варочная панель: вид после установкиИсточник tehznatok.com

Основная классификация товара:

  1. Изделия бывают газовые, электро- и индукционные. Что касается электрической панель – это лучший вариант для дома, где газ не проведён. Если на первом месте у покупателя стоит комфорт эксперты рекомендуют приобрести газовый прибор. Индукционная панель характеризуется современным набором преимуществ.
  2. Зависимая панель. Зависимой называется модель, произведённая совместно с духовкой. В данном случае духовка расположена внутри кухонного гарнитура или представляет одно целое с варочной панелью. Сочетание духовки и панели происходи не всегда, даже если они производятся одной компанией.
  3. Независимая модель. Она не соединена с духовкой. Главное достоинство таких агрегатов – произвольное расположение устройства на кухне. Зависимая модель изготовлена так, что может быть размещена исключительно над духовкой.

Различия по типу управления:

  1. Механический режим работы требует поворотного механизма. Большинство потребителей предпочитают именно этот тип.
  2. Сенсорные модели работают от лёгкого прикосновения вашей руки. Этот настоящий инновационный метод. Чистка панели происходит легко, поскольку поверхность отличается гладкостью.


Главное правило при выборе – параметры безопасности.Источник m.sm-shop24.ru

Проблема выбора варочных поверхностей

Выбор изделия на рынке затруднён писком подходящего вида. Ведь от параметров выбранной модели зависит тип установки варочной панели.

Варочная панель: вид после установкиИсточник tehznatok.com

Основная классификация товара:

  1. Изделия бывают газовые, электро- и индукционные. Что касается электрической панель – это лучший вариант для дома, где газ не проведён. Если на первом месте у покупателя стоит комфорт эксперты рекомендуют приобрести газовый прибор. Индукционная панель характеризуется современным набором преимуществ.
  2. Зависимая панель. Зависимой называется модель, произведённая совместно с духовкой. В данном случае духовка расположена внутри кухонного гарнитура или представляет одно целое с варочной панелью. Сочетание духовки и панели происходи не всегда, даже если они производятся одной компанией.
  3. Независимая модель. Она не соединена с духовкой. Главное достоинство таких агрегатов – произвольное расположение устройства на кухне. Зависимая модель изготовлена так, что может быть размещена исключительно над духовкой.

Различия по типу управления:

  1. Механический режим работы требует поворотного механизма. Большинство потребителей предпочитают именно этот тип.
  2. Сенсорные модели работают от лёгкого прикосновения вашей руки. Этот настоящий инновационный метод. Чистка панели происходит легко, поскольку поверхность отличается гладкостью.

Главное правило при выборе – параметры безопасности.Источник m.sm-shop24.ru

Как устроена электроконфорочная плитка?

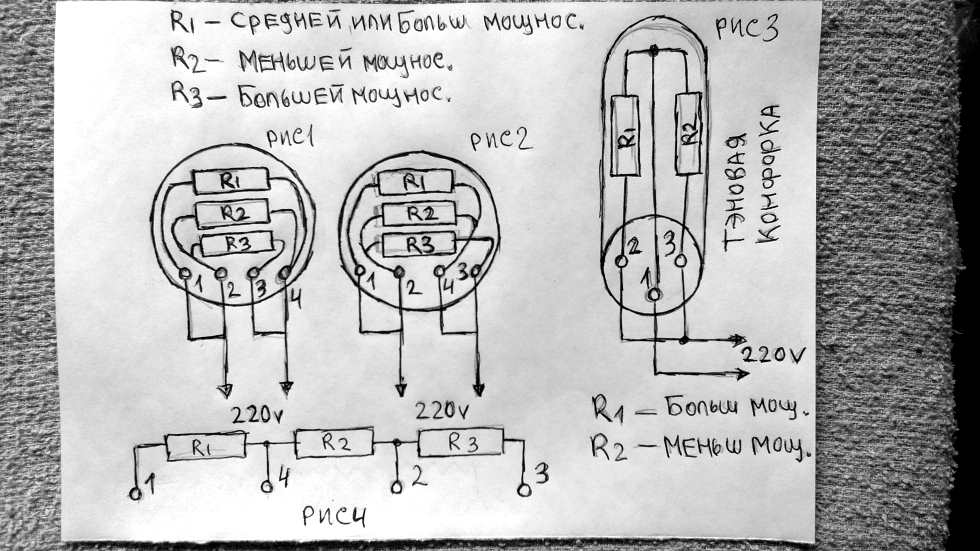

В обычном исполнении электроконфорки (электроспирали) устанавливаются на стальной панели, покрытой жаростойкой и высокопрочной эмалью. Сам ТЭН располагается внутри, в большом круглом проёме – он устанавливается на нержавеющей конструкции. ТЭН выполнен в виде змеевика или «болванки» закрытого типа.

Простейшая самодельная плита – пара кирпичей из огнеупорной глины, стоящих рядом и закреплённых на прямоугольной основе со стальным уголковым профилем, имеющим ножки по углам. В кирпичах пробита открытая канавка, в которой располагается обычная нихромовая электрическая спираль. Такие плиты не нуждаются в какой-либо дополнительной электрике – спираль расположена и растянута так, чтобы тепла в целом хватило для приготовления большинства повседневных блюд без отклонений от используемого рецепта. Вышедшую из строя спираль заменить проще простого, для этого не приходится что-либо разбирать – вся конструкция на виду.

Современные же электроплиты собираются по типу классической газовой 4-конфорочной плиты, а также оснащены электроникой – по типу той, что устанавливается в мультиварке. Как бы то ни было, классическая конфорка оснащена 5-позиционным переключателем, где двойная спираль каждого из ТЭНов работает в четырёх режимах:

  1. последовательное включение спиралей;
  2. работает более слабая спираль;
  3. работает более мощная спираль;
  4. параллельное включение спиралей.

Выход из строя переключателя, обгорание выходных клемм нагревательного змеевика (или «блина»), где пропадает электрический контакт между спиралями и переключателями – наиболее распространённые проблемы. В советских печах использовались металлокерамические тумблеры, выдерживающие 1 киловатт и более мощности. Затем их сменили переключатели и наборы выключателей с неоновой подсветкой.

В электроконфорках галогенного типа части излучателя ставят в разных местах ТЭНа, что позволяет конфорке набрать рабочую температуру за считаные секунды. Это выгодно отличает «галогенку» от медленно, за несколько минут раскаляющегося, термоэлемента, работающего на основе нихромовой спирали. Но «галогенки» несколько более сложны в ремонте.

ЭКЧ. Экспресс-конфорка

Есть разновидность ЭКЧ конфорок, которые маркируются, как экспресс-конфорки. Определить их можно по красному кругу в центре конфорки. Внутри такой конфорки есть спираль повышенной мощности со встроенным термореле. Такие конфорки быстрее разогреваются, а когда выходят на максимальный режим термореле отключает спираль повышенной мощности, тем самым предотвращая перегрев конфорки. Схема включения ничем не отличается от обычных конфорок. Что выбирать, обычную или экспресс, решать вам. Я лично предпочел бы обычную, ибо чем меньше всякого рода соединений, тем ниже риск поломки.

Типы соединения

Подключить плиту к электричеству можно несколькими способами: напрямую к щитку, через коробку с клеммами или с помощью розетки и вилки.

Включение через клеммную коробку

Подключение плиты через клеммную коробку – широко распространенный вариант. Точка, в которой выполняется соединение, может быть скрыта в стене или установлена снаружи. Размещается коробка в паре метров от плиты, при этом расстояние от пола должно быть больше шестидесяти сантиметров.

Включение через розетку

Третий тип подключения к сети – использование розетки с заземлением. Обычные розетки устанавливать не рекомендуется, потому что они не рассчитаны на столь мощные электроприборы, а значит, будут постоянно выходить из строя.

Существуют три типа силовых розеток:

отечественные, заземление которых находится сверху под углом 90° относительно нуля и фазы;

белорусские, в которых контакты находятся под углом 120° по отношению друг к другу;

европейские, заземляющий контакт которых плоский и размещен снизу.

Что потребуется для проведения ремонтных работ

Прежде всего, человек, который взялся за ремонт бытовой техники, должен обладать хотя бы минимальными знаниями в области электрики. Без этого просто невозможно правильно провести ремонтные мероприятия. Кроме этого, перед началом работ необходимо соблюсти все правила безопасности.

Для этих целей важно обладать необходимым инструментом. При необходимости демонтажа варочной поверхности обязательно потребуется набор отверток

Среди них должны присутствовать:

  • крестовидные;
  • плоские.

Кроме этого, следует позаботиться, чтобы все они были разной толщины, так как каждая модель стеклокерамической варочной поверхности у различных производителей отличается креплением.

Также для демонтажа панели и ее дальнейшего ремонта следует подготовить следующий инструмент:

  • рожковые и накидные ключи;
  • пассатижи;
  • кусачки;
  • паяльник;
  • бокорезы;
  • изоляционная лента.

Также в обязательном порядке понадобится специальное оборудование, которое предназначено для того чтобы измерять напряжение и сопротивление.

Оборудование для ремонта

Это интересно: Можно ли ставить посудомойку под варочную панель и как это сделать?

https://ss-p.ru/wp-admin/options-general.php?page=ad-inserter.php#tab-2

Подключение к однофазной сети

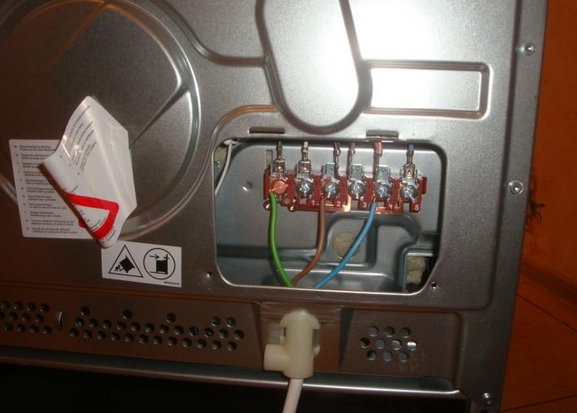

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

Для однофазной сети этот кабель должен быть трехжильным.

Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску

Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый

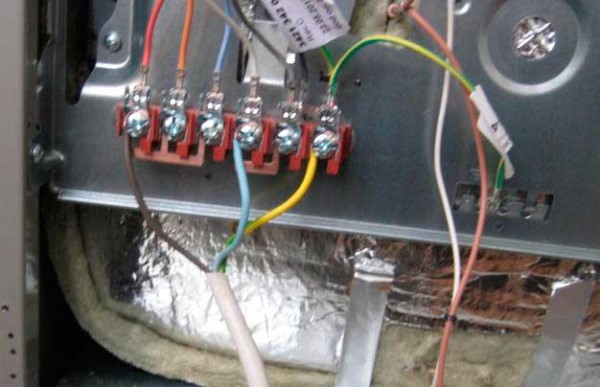

В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.

Распространенные модели

В своей задумке нагревательные элементы для старых плиток не должны ломаться, но это все равно происходит. Связано это может быть с тем, что нагреватель плитки долгое время работает вхолостую после того, как его забыли выключить, или происходит резкий скачок напряжения, который сказывается на конфорке. Если на поверхности ТЭНа видны механические повреждения в виде трещин, тогда можно точно сказать, что он разогревался до очень высоких температур. Изначально схема по подключению находится в паспорте изделия. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье.

Схемы подключения популярных плит

Мечта 8

Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:

  • ТЭН Е1+ Е2,
  • ТЭН Е3-Е5,
  • S1-S4,
  • F,
  • индикаторы.

ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

  • всё начинается с контакта ХР,
  • потом идёт реле F,
  • Р1-2,
  • Е4-5 + Е3,
  • Р2-3.

Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:

  • F,
  • Р1-1,
  • Е3,
  • Р2-3.

Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

Электра 1002

Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы H1и H2. Их главным отличием является трубчатая структура.

Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

Схемы для других популярных моделей

Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

Подключение к двухфазной сети

Редкий, но все же встречающийся метод подключения.

Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Нюансы подключения ТЭНа и его проверка

ТЭН обеспечивает нормальную работу конфорки электроплиты. Фактически это её основной элемент, без которого невозможно нормальное функционирование всей схемы. Но чтобы всё прошло нормально, необходимо учесть множество нюансов. Среди основных:

Контактные соединения не должны касаться корпуса электроплиты, иначе подсоединение может окончиться плачевно.
Контакты необходимо качественно заизолировать. Лучше всего для этой цели подойдёт кембрик. В крайнем случае вы можете использовать обычную изоленту

Но её надёжность не в пример хуже.
Очень важно протестировать ТЭН конфорки электроплиты, чтобы подключение по схеме было успешным.

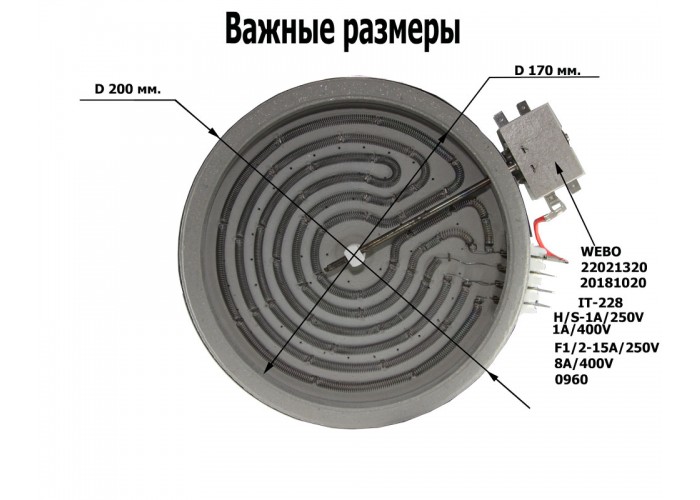

Чтобы протестировать ТЭН конфорки электроплиты вам понадобится специальный прибор. Его называют омметр. Мультиметр также вполне сгодится для этой цели. Эти приборы созданы для того, чтобы измерять сопротивление в схеме.

Если вы используете мультиметр, то для начала необходимо настроить соответствующий режим измерения. Дальше два провода необходимо подсоединить к соответствующими гнёздам.

После этого нужно включить прибор. При помощи двух щупов вы сможете измерить сопротивление ТЭНов. Чтобы это сделать необходимо щупами осуществить подключение к контактам ТЭНа конфорки для электроплиты.

Если вашим измерительными прибором является цифровой мультиметр, то после подключения его щупов к контактам — дисплей сразу покажет результат. Возможны три положения:

  • разрыв,
  • полная непригодность,
  • сопротивление.

Само собой, чтобы осуществить подключение ТЭНа конфорки к электроплите согласно схеме необходимо, чтобы мультиметр показал третье положение. В противном случае ничего не получится.

После подключения ТЭНа электроплиты у каждого человека возникает вопрос, а будет ли после этого работать конфорка? Все ли провода подсоединены правильно? Особенно это верно, когда речь касается конфорок.

Внимание! Диагностика подключения всех проводов ТЭНа к общей схеме электроплиты должна проводиться в пассивном состоянии. Для диагностики вам понадобится всё тот же прибор

Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат

Для диагностики вам понадобится всё тот же прибор. Перед тестированием отключается нагрузка электроплиты, включается переключатель мощности и осуществляется подключение щупов к вилке. Дисплей покажет соответствующий результат.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

ноль через винтовую клемму N (синие провода)

земля обозначена значком “заземление” – желтозеленая жила

сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Схемы электрических соединений

Иной раз нужно уметь читать электрические схемы. При подключении может понадобиться выяснить цвет провода, проверить правильность соединений и проч. Схема может быть наклеена на заднюю панель электрической печи либо находится в наборе документов, прилагаемых к машине. Подобные же схемы присущи и варочным панелям.

На схеме обозначен каждый компонент. Вы увидите универсальные символы и сокращенное обозначение цветов рядом с каждым проводом. Например, R – красный, Y – желтый. Цвета проводов с дефисом обозначают двухцветные провода (желто-зеленый, красно-желтый и т.д.). Всегда учитывайте цветную маркировку жил, это исключит ошибки монтажа.

Некоторые рекомендации по расшифровке:

  • если вы увидите линии внутри пунктирного треугольника, это обозначает провода и соединения, проходящие внутри таймера или другого блока выключателей. Есть схемы, где такие провода обозначены более толстыми линиями, чем остальные;
  • маленькие белые кружки – это контакты;
  • маленькие черные кружки – участки, где один провод подключен к другому. Если на схеме провода пересекаются без черной точки, они не соединяются;
  • буквами или цифрами обозначаются переключатели.

Однофазное подключение

Это самый распространенный вариант, который встречается в многоэтажных и прочих жилых домах. Согласно схеме, первая, вторая, третья клеммы (L1, L2, L3) соединяются перемычкой. К одной из клемм подключается фаза, – провод черного, серого либо коричневого цвета. Перемычки входят в комплект или изготавливаются из медной проволоки сечением 6 мм2. Если вы будете делать перемычки самостоятельно, используя гибкий провод, для обеспечения лучшего контакта используйте изолированные кольцевые или вилочные наконечники – НКИ или НВИ. Опрессовка проводится при помощи пресс-клещей.

Четвертая и пятая перемычки соединяются подобным образом. Сюда подводится ноль – провод синего или голубого цвета. К оставшейся шестой клемме подключается земля – желто-зеленый провод. Болты клемм должны быть хорошо затянуты. Если соединение будет некачественным, они могут обгореть и возрастет опасность возгорания.

Если предусмотрено подключение через силовую розетку действуют так:

  • фазная жила подается на клемму L;
  • ноль идет на клемму с маркировкой N;
  • земля пускается на клемму с маркировкой РЕ, либо обозначенную рисунком заземления, либо – earth.

Тоже самое должно быть проведено на вилке.

Двухфазное подключение

Такой тип встречается реже, но подключение не является более сложным.

Разводка проводов будет такой:

  • на клеммы L1 L2 через перемычку подводится первый фазный провод (желтый);
  • на L3 – второй (красный);
  • на N1 N2 – через перемычку ноль (голубой или синий);
  • на РЕ – землю (желто-зеленый).

Трехфазное подключение

Такой тип чаще встречается у владельцев коттеджей и частных домов. В данном случае питающие провода состоят из пяти жил. Напряжение между фазами и нулем равно 220 В, между фазами – 380 В.

Разводка проводов осуществляется следующим образом:

  • на клемму L1 отводится первый фазный провод (желтый), на L2 – второй (зеленый), на L3 – третий (красный);
  • на клеммы N1 N2 – ноль через перемычку;
  • на клемму РЕ – земля.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
