Что необходимо
Для функционирования посудомоечной машины потребуется:
- подключение к электричеству;
- постоянный доступ к водопроводу;
- сток в канализацию.
Это легко организовать, если расположить посудомоечную машинку на расстоянии максимум 2-3 метра от раковины на кухне. Для каждого из подключений требуется предварительная подготовка с учетом ряда требований.
Еще на стадии выбора конкретной модели следует уточнить следующие моменты, которые будут касаться монтажа:
- Тип установки (свободностоящая, встраиваемая);
- Габариты (ширина, глубина, высота);
- Мощность по электропитанию;
- Подключение к водопроводу (только холодная вода или холодная с горячей);
- Наличие защиты от протечек.
Тип корпуса, а соответственно и вариант установки, выбирается, исходя из планировки кухни. Если посудомойка будет устанавливаться в уже укомплектованную кухню, лучше выбрать свободностоящий вариант, ведь городить для нее корпус не всегда логично. Если же кухня проектируется с нуля вместе с меблировкой, то предпочтение отдается встраиваемой машинке, которая гармонично впишется в цельную кухонную стенку.
В плане установки это влияет на два фактора: подключение электричества и подводка водопровода. В случае со встраиваемой моделью электрический кабель лучше всего тянуть непосредственно от щитка без использования розеток и кабеля питания, тем более что у таких агрегатов есть свободный доступ к клеммным колодкам внутри аппарата. Водопроводную трубу можно подвести непосредственно к месту установки и уже коротким и аккуратным шлангом соединить с машинкой.
Для свободностоящей машины остается только вариант с розеткой и по возможности доступное для обслуживания и наблюдения подключение к водопроводу и канализации.
Как подключить посудомоечную машину своими руками
Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:
- Встроить посудомоечную машину в нишу и надежно закрепить ее там.
- Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
- Подсоединить ПММ к водопроводу.
- Выполнить подключение агрегата к канализации.
Подключение посудомоечной техники к водопроводу и канализации – непростая задача
Подвод электросети
Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.
Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети
Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.
Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).
Схема правильного подвода электроэнергии к посудомоечной машине

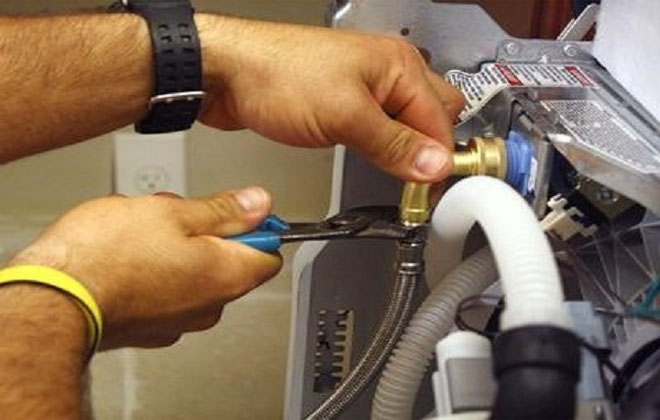

Подключение посудомоечной машины к водопроводу
Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.
Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке
На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.
Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.
Обжимная муфта с отводом и запорным краном
Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

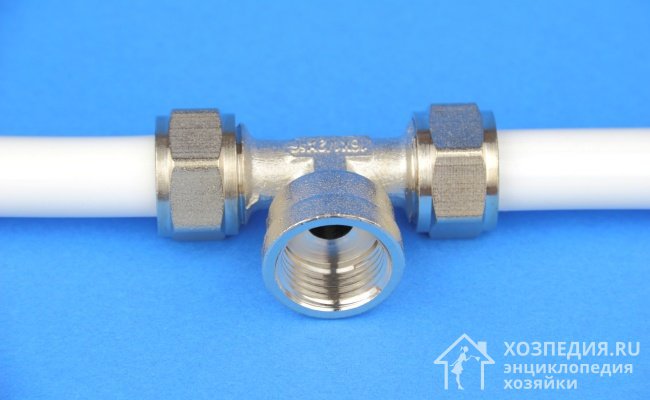

Тройник в разрезе металлопластиковой трубы
Подготовка слива в канализацию
В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.
В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

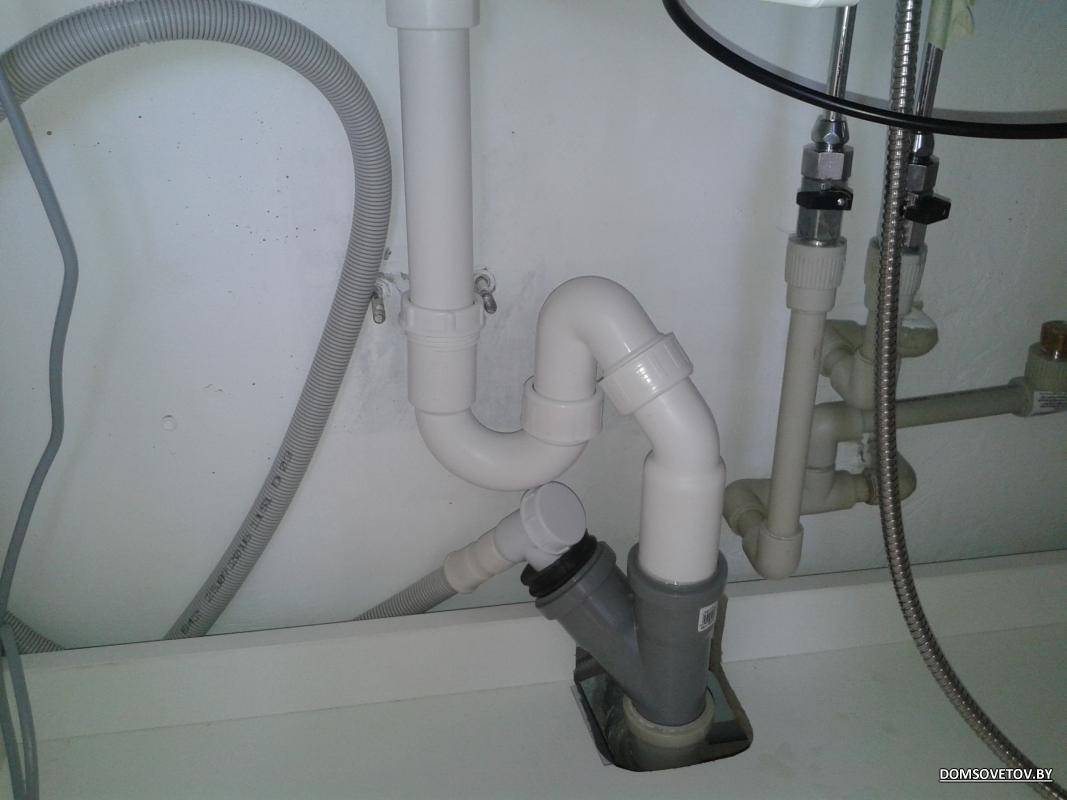

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина
Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.
Еще один вариант – на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.
Тройник, который выводит в канализацию слив из раковины и посудомоечной машины
Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки
Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

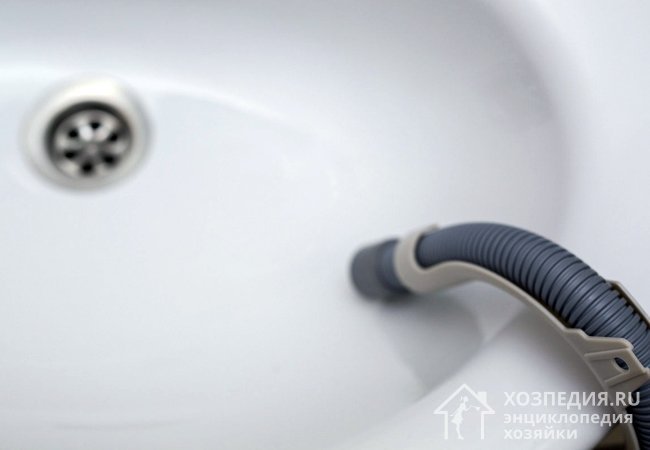

Сливной шланг, заключенный в пластиковый перегиб
Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.
Как подключить посудомоечную машину своими руками
Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:
- Встроить посудомоечную машину в нишу и надежно закрепить ее там.
- Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
- Подсоединить ПММ к водопроводу.
- Выполнить подключение агрегата к канализации.
Подключение посудомоечной техники к водопроводу и канализации – непростая задача
Подвод электросети
Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.
Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети
Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.
Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).
Схема правильного подвода электроэнергии к посудомоечной машине
Подключение посудомоечной машины к водопроводу
Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.
Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке
На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.
Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.
Обжимная муфта с отводом и запорным краном
Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.
Тройник в разрезе металлопластиковой трубы
Подготовка слива в канализацию
В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.
В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.
Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина
Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.
Еще один вариант – на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.
Тройник, который выводит в канализацию слив из раковины и посудомоечной машины
Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки
Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне
Сливной шланг, заключенный в пластиковый перегиб
Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.
Подключение к электросети
Чтобы выполнить подключение посудомойки к сети напряжением 220В вам понадобится не так уж и много материалов:
трехжильный медный кабель ВВГнГ-Ls 3*2,5мм2
розетка на 16А типа Шуко (”Schuko”) с контактом заземления
УЗО или диффавтомат на 16А с током утечки 30мА
Посудомоечная машина (ПММ) не является особо мощным потребителем электроэнергии, например таким, как варочная панель (от 7кВт и выше). Ее мощность обычно не превышает 2,0-2,5кВт.
Современные модели по энергопотреблению соответствуют классу “А” или “А+”. То есть за год, на вашем счетчике будет набегать примерно 220кВт.
Несмотря на это, все же желательно для подключения ПММ, на стадии ремонта проложить в отдельной штробе самостоятельную кабельную линию.
Если же у вас ремонт уже давно окончен, и после покупки техники совсем не охота заново штробить стены и портить обои, то можно обойтись и существующей розеткой. Только обязательно убедитесь, что она защищена УЗО.
Подключать посудомойку через простой модульный автомат, крайне опасно.
Розетка должна быть размещена на удобной высоте – до 90см от уровня пола.
При этом, располагайте ее с правой или с левой стороны от моечной машинки, но никак не за ней.
Учитывайте и тот факт, что общая длина шнура с вилкой у данной техники редко превышает 1,0-1,5м. Исходя из этого, и выбирайте место под розетку, дабы не пришлось впоследствии пользоваться удлинителем.
Сама розетка конечно должна быть с заземлением. Но не у всех это самое заземление имеется. Особенно в квартирах многоэтажек старого фонда.
Поэтому многие используют обычные, и все вроде бы работает нормально. Однако уровень защиты уже будет не достаточным.
Грубо говоря, если есть заземляющий контакт и присутствует утечка тока, то вы даже не сможете включить УЗО. Последствия же данных утечек, даже малой величины, могут оказаться весьма летальны.
С простой же розеткой, отключение произойдет только в тот момент, когда вы дотронетесь до корпуса, уже находящегося под напряжением.
И этот самый удар током, хотя бы в первоначальный момент, вы все равно на себе ощутите.
Подключение к канализации
Стабильный слив может быть организован через сифон или врезание трубы. Особенности создания системы отвода следующие:
- Большинство методов подсоединения становятся причиной появления неприятного запаха после мойки посуды. Устранить подобную проблему можно путем установки воздушной пробки.
- Есть вероятность обратного тока стоков. Поэтому рекомендуется создавать высоты петли не ниже 50 см. При сливе из ванны есть вероятность повышения общего уровня воды в системе.
- Сток естественным образом становится причиной появления сифонного эффекта. Обильное отведение большого количества жидкости в одной части системы становится причиной падения в другой.
Специалисты категорически запрещают проводить прямое соединение с канализацией. Неправильное подключение посудомойки к канализации становится причиной обратного тока стоков, от неприятного запаха избавиться не получится в течение длительного периода. Негерметичность стыка сливного трубопровода становится причиной появления неприятного запаха в помещении.
Через сифон
Подключая трубы через сифон, можно сделать сложную систему, которая будет обладать высокой эффективностью. Среди особенностей подобной схемы выделяют нижеприведенные моменты:
- Отводной канализационный патрубок представлен насадкой, которая используется для обеспечения герметичности при затягивании специального хомута.
- Конструктивные особенности сифона определяют образование водного заслона. Он исключает вероятность появления неприятного запаха.
- Подсоединенный сифон обеспечивает требования по высоте расположения канализации. Верхний изгиб получается естественным образом.
- Сливной отвод не соединяется напрямую с трубой канализации. Подсоединить посудомойку самостоятельно проще, однако подобная схема может привести к появлению сифонного эффекта.
Недостатком рассматриваемого метода подключения можно назвать то, что его применение возможно не во всех случаях. Установка оборудования на большой удаленности требует применение другого метода.
Врезка в трубу
Упростить задачу по созданию канализационного отвода можно путем прямого подключения машины к трубе. Основной причиной создания подобной системы становится то, что мойка заполняется полностью исключительно после нечастых больших застолий. Соединение дренажа непосредственно к трубе предусматривает применение переходника, представленного угловым отводом от сливной трубы.
Врезка в трубу при подключении посудомоечной машины к канализации предусматривает точную подгонку всех элементов. Этот способ подсоединения выбирается в случае удаленного расположения бытовой техники от смесителя.
При подключении посудомойки нужно предусмотреть и правильное питание системы. Для обеспечения безопасности эксплуатации кабель прокладывается в штробе. Строительный материал выступает в качестве дополнительной изоляции. Обязательное требование — наличие заземляющего контакта, который не соединен с коммуникациями. Прокладываемый кабель должен быть рассчитан на передачу тока 16 А.
Чтобы при самостоятельном проведении работы избежать ошибок, необходимо придерживаться следующих рекомендаций:
- При соединении с устройством нужно использовать автомат соответствующей мощности. Запрещается применять предохранительные пробки и модульный автомат.
- Запрещается проводить установку оборудования в непосредственной близости со стеной. Незначительное смещение приводит к деформации шлангов, машина начнет работать со сбоями.
- Устройство должно располагаться строго вертикально. Этот момент указывается в инструкции по эксплуатации. Максимальное отклонение составляет 2°.
- Розетку располагают высоко над полом. Это исключает вероятность короткого замыкания в случае затопления кухни.
- При создании отводящего трубопровода большой длины не рекомендуется резать штатный шланг. Это связано с тем, что внутри может быть сигнальный провод, являющийся элементом предохранительной системы.
- Запрещается использовать льняную паклю, т.к. со временем она расслаивается и небольшие частички могут попасть в систему.
Подключение посудомойки проводится с учетом ее расположения. Предварительная подготовка основания позволит избежать сбоев на момент выполнения цикла.
Что нужно для подключения посудомоечной машины
Подключение посудомоечной машины производят только к холодной воде. Есть модели, которые можно подключать ещё и к горячей воде, но специалисты делать это не рекомендуют.
Качество горячего теплоносителя таково, что в течение определённого периода трубки посудомойки могут быть зашлакованы. Для установки понадобится следующие материалы и инструменты.
Кран-тройник для подключения к водопроводу
Такой фитинг используют для стиральных машин. Он же прекрасно подходит к посудной мойке. Его врезают в водопровод холодной воды диаметром 15 – 20 мм. Тройник с шаровым краном имеет сгон, внутреннюю резьбу ½ дюйма и наружную резьбу ¾ дюйма.
Фильтр грубой очистки
Чтобы водоводная система машины прослужила долгое время без принудительной чистки, в подающую трубу врезают фильтр грубой очистки. Прибор предназначен для удаления из воды взвешенных частиц. Фильтр состоит из головки с двумя патрубками и колбы, в которую помещается сменный картридж.
Заглушка
Резиновая гофрированная заглушка служит уплотнительной манжетой для ввода сливного шланга в канализационную трубу. Заглушка-переходник предотвращает распространение неприятных запахов из коллектора.
Сифон
Чтобы напрямую не опускать слив в канализацию, под раковиной устанавливают сифон с отводным патрубком для соединения со сливным шлангом.
Сливной шланг
От прочности и надёжности сливного шланга зависит безаварийная работа посудомоечной машинки. Его назначение – избавление от грязной воды во время и после мытья посуды
При покупке нужно обращать внимание на длину, вид материала и диаметр. Короткая полимерная труба может стать помехой для эффективной работы, а слишком большая её длина может образовывать преграды для сброса воды
Оптимальный размер – 1,5 метра.
ФУМ лента
Плёночный уплотнитель предназначен для герметизации резьбовых соединений. Фторопластовый уплотнительный материал (ФУМ) не разрушается в кислотных и щелочных средах, выдерживает температуру свыше 200 градусов. Материал гигиеничен, при намотке оставляет чистыми руки работника. Лента стоит недорого и доступна в продаже.
Сварочный аппарат для полимерных труб
Если водопровод состоит из ПВХ труб, то для монтажа подводящих пластиковых труб к агрегату понадобится сварочный аппарат. Прибор в комплекте имеет набор насадок различного диаметра. Следуя инструкции, сварочным аппаратом можно создавать трубопровод с поворотами в любую сторону, сохраняя герметичность в местах соединения деталей.
Кроме всего вышеперечисленного, что нужно для подключения, понадобятся трубный и разводной ключи, разметочный инструмент, отрезки пластиковой трубы и ПВХ уголки.
Подключение к электросети
Пример реализации розетки для отдельно стоящей ПММ
Согласно правилам эксплуатации электроустановок, все электроприборы, работающие с водой, должны быть заземлены и подключаться к сети с применением специальных средств защиты – УЗО или дифференциального автомата. Желательно ещё при изначальном разведении проводки на каждого из таких потребителей, в том числе, и на посудомойку отвести отдельную линию питания.
Максимальная мощность посудомойки составляет около 2.5 КВт, поэтому розетка для неё выбирается с нагрузкой по току 16А. Это значение номинального тока соответствует максимальной потребляемой мощности в 3.52 КВт, то есть розетка используется с запасом по току в 40%.
Может показаться, что это слишком большой запас, однако, розетки на меньший ток (10А – ближайший стандарт) могут не подойти, поскольку при этом максимальная мощность будет составлять 2.2 КВт.
Розетка обязательно должна иметь контакт заземления, подключённый к общему заземлению жилого помещения.
В целях повышения пожарной безопасности рекомендуется выбирать для посудомойной машины розетки, выполненные из негорючего поликарбоната
Автомат, который будет установлен на линию питания машинки, выбирается на максимальный ток в те же 16А, что и розетка.
Подключение отдельно стоящей машины производится при помощи розетки, находящейся на расстоянии не более 1-1.5 м от неё. Удлинители при этом использовать крайне нежелательно. Во-первых, при этом получаются два дополнительных электрических соединения, а во-вторых, велика вероятность того, что в удлинителе вообще отсутствует цепь заземления.
Соединение проводов в распределительной коробке: типы соединений и их применение
Вариант для тех, кто не хочет менять проводку: розетка для посудомойки со встроенным УЗО
Розетка должна располагаться слева или справа от машины, но ни в коем случае, не за ней. Провод для розетки – медный, мягкий, сечением 1.5-2 мм кв.
Устройство защитного отключения выбирается на разницу токов в 30 мА – это соответствует примерно 30-40% от опасной величины для человека. То есть, при контакте с неисправным прибором хозяин машинки может попасть под кратковременное воздействие электрического тока. Оно хоть и не будет смертельным, но и приятным его тоже назвать нельзя.
Чтобы уменьшить воздействие тока на человека в момент соприкосновения, можно использовать УЗО, с током утечки менее 30 мА, например, 10 мА. Однако, при этом количество ложных срабатываний защиты будет достаточно частым, что также будет неудобно. В общем, в данной ситуации выбор тока утечки УЗО зависит от желания пользователя.
Иногда при подключении посудомоечной машинки, применяется дифф. автомат – устройство, совмещающее в себе функции обычного автомата и УЗО. Применение такого автомата рекомендуется также для всех электроприборов, работающих с водой (стиральная машина, водонагреватель и т.д.)
Это самое правильное и простое решение, однако, оно имеет один недостаток – цену. Например, ввод в схему электроснабжения УЗО удорожает стоимость материалов в 1.5 раза. Использование же дифференциального автомата (в зависимости от фирмы-производителя) может увеличить стоимость схемы электропитания от 2 до 5 раз.
Заключение
Подключение посудомоечной машины к коммуникациям – задача достаточно простая, и, можно сказать, тривиальная. При этом понадобится относительно немного инструментов и дополнительных материалов. Причём, в большинстве случаев практически все материалы идут в комплекте с машиной. Главное в процессе установки – соблюдать все правила по работе с водными и электрическими сетями.
ВИДЕО: Как подключить посудомойку своими руками
Как подключить посудомойку
Монтаж и подключение посудомоечной машины своими руками: к водопроводу, канализации и электричеству | Фото & Видео
