Подключение радиатора отопления к двухтрубной системе — схемы, инструкция по монтажу

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Варианты подключения радиаторов отопления

Радиаторы к системе отопления возможно подключать разными способами. Ниже мы рассмотрим наиболее популярные и целесообразные. В целом выбор радиаторов отопления зависит от их размера, материала, из которого он изготовлен и типа системы отопления.

Итак, существуют следующие виды подключения:

На практике самыми популярными способами являются боковое и нижнее подключение.

Боковое – характеризуется подсоединением трубопровода подачи к патрубку, находящемуся наверху батареи, а обратки — к нижнему. По такой схеме все трубопроводы подключаются только на одну сторону батареи.

Популярность способа объясняется тем, что подобным образом достигается наилучший прогрев и, естественно, теплоотдача. Но при наличии большого количества батарей подобный способ будет не лучшим, т.к. последние в цепи обогреватели будут иметь наименьшую температуру теплоносителя.

Нижняя подводка – характеризуется подсоединением обоих трубопроводов к нижней части батареи. Такой способ используется тогда, когда трубы системы отопления прячутся в плинтусах или в стяжке. Благодаря этому методу достигается наилучший вид, т.к. трубопроводов отопления почти не видно. Батарея соединена с системой с помощью патрубков, которые уходят в пол.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Способы подключения радиаторов отопления

При этих схемах подключения существуют следующие варианты подключения:

• нижнее;
• боковое;
• диагональное.

Однотрубная и двухтрубная схема подключения монтируется тройниковым способом.

Боковое подключение

Этот вариант можно применить как при однотрубной, так и при двухтрубной схемам подключения радиаторов.

При выполнении такого подключения, трубы подачи и обратки будут смонтированы с одной из сторон радиатора. Для удобства при ремонте, необходимо установить байпас. Для регулировки количества теплоносителя проходящего через радиатор устанавливается терморегулятор.

Байпас «помогает» выполнить ремонт отдельного радиатора без отключения всей системы отопления.

Диагональное подключение

Довольно эффективный вариант, позволяет монтировать радиаторы с большим количеством секций. Прогрев выполняется равномерно по всему отопительному прибору с малой потерей температуры теплоносителя.

Подключение батарей отопления можно выполнить двумя способами:

1. Теплоноситель циркулирует через верхнее отверстие радиатора, проходит через весь отопительный прибор и удаляется через нижнее отверстие радиатора, но уже с другой его стороны;
2. Теплоноситель может пройти через нижнее отверстие радиатора и удалится из верхнего, но уже с противоположной стороны прибора.

Нижнее подключение

Этот вариант чаще всего несет за собой дизайнерские требования при монтаже системы отопления. Трубопроводы в данном случае скрыты.

При таком подключении приходится произвести выбор радиаторов для нижнего подключения.

Будут большие потери тепла или придется увеличить мощность радиаторов, что влечет дополнительные затраты финансов.

В современных радиаторах для нижнего подключения есть возможность прохождения теплоносителя по всему прибору и только после этого он поступает в обратку.

Монтаж системы отопления в больших загородных домах можно отнести к довольно трудоемким и сложным работам. Самостоятельное выполнение следует выполнять после очень тщательной подготовки к такой работе. Обычно работу доверяют специалистам с хорошими отзывами.

Как подключить радиатор при двухтрубной системе

В каждый радиатор подается вода примерно одинаковой температуры, соответственно, подача по диагональному принципу будет оптимальной. Это когда теплоноситель входит в верхней боковой точке, промывает весь объем радиатора и выводится с нижнего коллектора у противоположной стороны.

Выпускаются модели, предназначенные для диагонального подключения, это наиболее подходящие батареи для двухтрубной системы отопления в частном доме. Теплоноситель не имеет препятствий при таком распределении, полностью заполняя объем для отдачи тепла.

Чтобы не запутаться, куда подсоединять трубы, важно не перепутать, где подача и «обратка». При диагональном подключении прогретая вода должна подаваться сверху, а выходить с противоположной стороны снизу

Это и есть та часть ветки, которая возвращает охлажденную воду к котлу.

Отопительный контур с 2-мя трубами (подача и обратка) обеспечивает высокую тепловую отдачу и беспрепятственную циркуляцию теплоносителя в двухтрубной системе отопления с нижней подачей. Труба подачи и обратная – те же коллекторы, к которым подведены патрубки радиаторов, обеспечивающие равномерное распределение тепла.

Нижняя подача менее востребована, у нее меньший КПД, при этом требуется существенное давление, чтобы источник тепла полностью заполнял весь объем радиатора. Подача подключается снизу, обратка – с противоположной стороны. Такой способ еще называют седловой, его используют в «ленинградке», разновидности двухтрубной системы отопления. Средние теплопотери составляют около 15%.

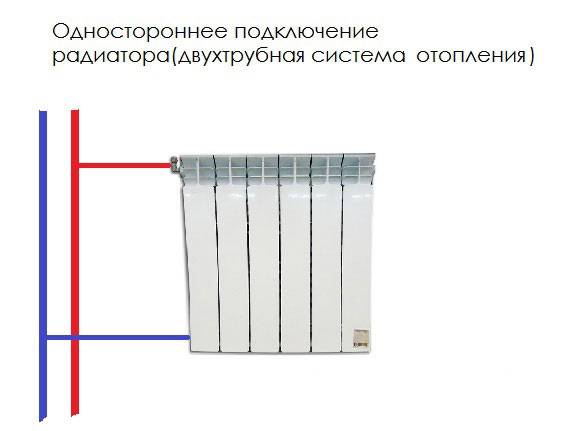

Боковая или односторонняя схема предполагает подсоединение труб с одного бока. Вход у верхней очки, выход – снизу. Это популярный способ подключения батареи в городских квартирах, но он больше приемлем для однотрубной подачи, обязателен байпас.

Есть одно преимущество – обвязка радиатора отопления в двухтрубной схеме скрывается в полу. Этот способ как нельзя лучше подходит для напольных и низких радиаторов, используемых в качестве основы для сидячих мест в бассейне или большой прихожей.

Монтаж радиаторов

Прежде чем приобретать и устанавливать отопительные приборы для своего жилища, хозяину будет полезно узнать о том, как устроена батарея отопления, принцип работы батареи отопления, их классификацию по устройству (секционные, пластинчатые, трубчатые, панельные), объёму и материалу изготовления (чугунные, стальные, алюминиевые, медные, биметаллические). В целом же наиболее оптимальным, хотя и дорогим вариантом считаются биметаллические панельные и секционные радиаторы.

Необходимое оборудование и материалы

Когда отопительные приборы куплены, а схема подключения выбрана, можно приступать к монтажу. Какими бы ни были приборы, правильное подключение радиатора отопления невозможно без следующего (общего для всех типов труб и батарей) набора инструментов:

• шуруповёрт;
• ударная дрель;
• пассатижи;
• набор ключей;
• строительный уровень;
• карандаш;
• рулетка.

Среди материалов для подключения необходимы:

1. заглушки;
2. запорные краны и быстроразъёмные соединения;
3. кран Маевского (воздухоотводчик);
4. переходные гайки;
5. кронштейны для крепления.

На необходимость в дополнительных инструментах и материалах влияют способы подключения радиаторов отопления и материал труб. Перед тем, как правильно подключить батарею отопления к металлической трубе сварочным методом, придётся обзавестись газосварочным аппаратом и, разумеется, навыком работы с ним.

Если же планируется подключение на резьбовых соединениях, потребуется докупить:

• тройники/уголки подходящего диаметра;
• муфты;
• стальные сгоны;
• сантехнический лён;
• накидные и трубные ключи;
• ножовку по металлу или болгарку.

Для подключения радиаторов к металлопластиковым трубам понадобятся:

1. труборез;
2. трубогиб;
3. пресс-клещи;
4. раздвижные или накидные ключи;
5. калибровка;
6. латунные или хромированные тройники и уголки.

Если хозяин задался вопросом, как правильно подключать радиаторы отопления к полипропиленовым трубам, ему понадобится раздобыть:

• резак или специальный труборез;
• аппарат для сварки пластиковых труб;
• накидные ключи;
• фитинги и/или переходные муфты.

Порядок установки

Итак, владелец квартиры приобрёл инструменты, расходные материалы и сам радиатор отопления как подключить его к отопительной системе?

Порядок монтажа в целом схож для всех типов приборов:

1. Первым делом перекрывается магистраль и демонтируется прежняя батарея (если дом не новый).
2. Затем следует разметить и просверлить отверстия для установки кронштейнов. Оптимальное место установки прибора — под оконным проёмом. Наилучшая циркуляция нагретого воздуха обеспечивается при следующем местоположении радиатора: от батареи до пола — 10-12 см; от батареи до нижнего края оконного проёма — 8-10 см; между стеной и поверхностью прибора — 2-5 см. Кроме того, ещё на этапе покупки следует помнить, что идеальная ширина радиатора — не менее половины ширины окна.
3. На радиатор крепятся заглушки, гайки, терморегуляторы (или запорные краны), кран Маевского. Различные виды подключения радиаторов отопления и разные виды труб, как уже упоминалось, отличаются некоторыми нюансами. Резьбовые соединения покрываются льном, а поверх него — силиконовым герметиком.
4. Отопительный прибор подвешивается на кронштейнах и с помощью уровня выравнивается относительно пола и оконного проёма.
5. К радиатору посредством переходников или быстроразъёмных соединений подключаются трубы. Стыки тщательно герметизируются.
6. Осуществляется опрессовка системы и тестовая подача воды. Если подключение батарей отопления правильное, ни малейшей течи возникнуть не должно.

Также необходимо помнить: если радиатор новый, полиэтиленовую плёнку с него снимать не рекомендуется до окончания монтажа. Это предотвратит появление царапин и грязи во время установки.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Грамотный монтаж отопления своими руками: типы оборудования и способы подключения Монтаж системы отопления: стоимость услуг и выбор оборудования Как проводится разводка систем отопления? Установка отопления: подготовка и особенности подключения

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Однотрубная система отопления с принудительной циркуляцией старые достоинства и новые возможности

Сегодня наблюдается возврат интереса инженерного сообщества к такому инструменту теплоснабжения как однотрубная система отопления с принудительной циркуляцией в многоэтажном и индивидуальном строительстве. В начале 90-х годов она была отвергнута отечественными инженерами-теплотехниками после трех десятков лет безальтернативного и повсеместного преобладания в зданиях любой этажности и назначения. Традиционное, принципиально неуправляемое однотрубное отопление не вписывалось в концепцию энергоэффективного жилья, и в последние два десятилетия повсеместно вытеснялось двухтрубным. Но современные однотрубные конструкции соединяют свои традиционные достоинства (гидравлическую устойчивость, экономичность) с возможностью регулирования отопительных приборов, как в двухтрубных аналогах.

Плюсы и минусы двухтрубных разводок разной конструкции

Все конфигурации имеют свои достоинства и недостатки. Зная их особенности, можно подобрать самый подходящий вариант

Теплосистема	Достоинства	Недостатки
Вертикальная	При отключении одного стояка батареи в остальных остаются горячими.	Подходят для зданий с небольшими комнатами, которые можно согреть одной–двумя батареями.
Горизонтальная	Отключение комнаты или квартиры не влияет на температуру в соседних. Можно установить регулирующий кран, чтобы уменьшать или увеличивать нагрев нескольких теплоприборов.	Сложность монтажа, большое количество распределительной и запорной арматуры.
Самотечная	Энергонезависимость – работает при отключении света. Бесшумность.	Нестабильна, не подходит крупных зданий.
Принудительная	Стабильность работы – насос прокачивает теплоноситель по всем радиаторам. Подходит для зданий большой площади.	Энергозависимость. Необходим альтернативный источник электропитания. Насос может шуметь, а его некорректная работа – спровоцировать гидроудар – резкое повышение давления, приводящее к порче отопительных элементов.
Открытая	Простота обслуживания. Расширительный бак можно сделать самому. Бесшумная.	Может быть только самотечной. Медленно нагревается после включения, нужно следить за уровнем жидкости.
Закрытая	Не нужно следить за уровнем жидкости. Быстро нагревается. Надежная и стабильная.	Требует установки мембранного бака и группы контроля для сброса давления.
Тупиковые ветви	Можно подобрать нужное количество ветвей и их конфигурацию. Подходит для домов любой планировки.	Неравновесный нагрев. Требуется глубокая балансировка не только отопительных приборов, но и коллекторов.
Кольцо Тихельмана	Не требует регулировки. Батареи нагреваются равномерно.	Не во всех зданиях и комнатах можно уложить магистральные элементы по кольцу. Материально очень затратная.
Лучевая (коллекторная)	Батареи работают независимо друг от друга. Можно в любой перекрыть одну из ветвей, чтобы провести ремонт.	Сложность. Большое количество регулирующих, распределяющих и запорных устройств.

Нижнее подключение

Соединение с сетью делается снизу с противоположных сторон. Это скрывает трубы, тем самым улучшить внешний вид комнат и упростить уборку.

Однако эффективность конвекторов будет ниже, чем при диагональном на 10-15 %, что вызвано плохой циркуляцией воды.

• Терморегулятор для радиатора отопления: назначение, виды, устройство, монтаж в систему и советы по уходу и ремонту (видео + 105 фото)
• Вертикальные радиаторы отопления — как выбрать идеальный радиатор отопления и особенности его применения (90 фото + видео)
• Мощность радиатора отопления: расчет тепловой мощности и методика расчета отопительных радиаторов (85 фото и видео)

Для повышения эффективности используют специальные вставки, перекрывающие прямой ток воды по нижнему коллектору батареи.

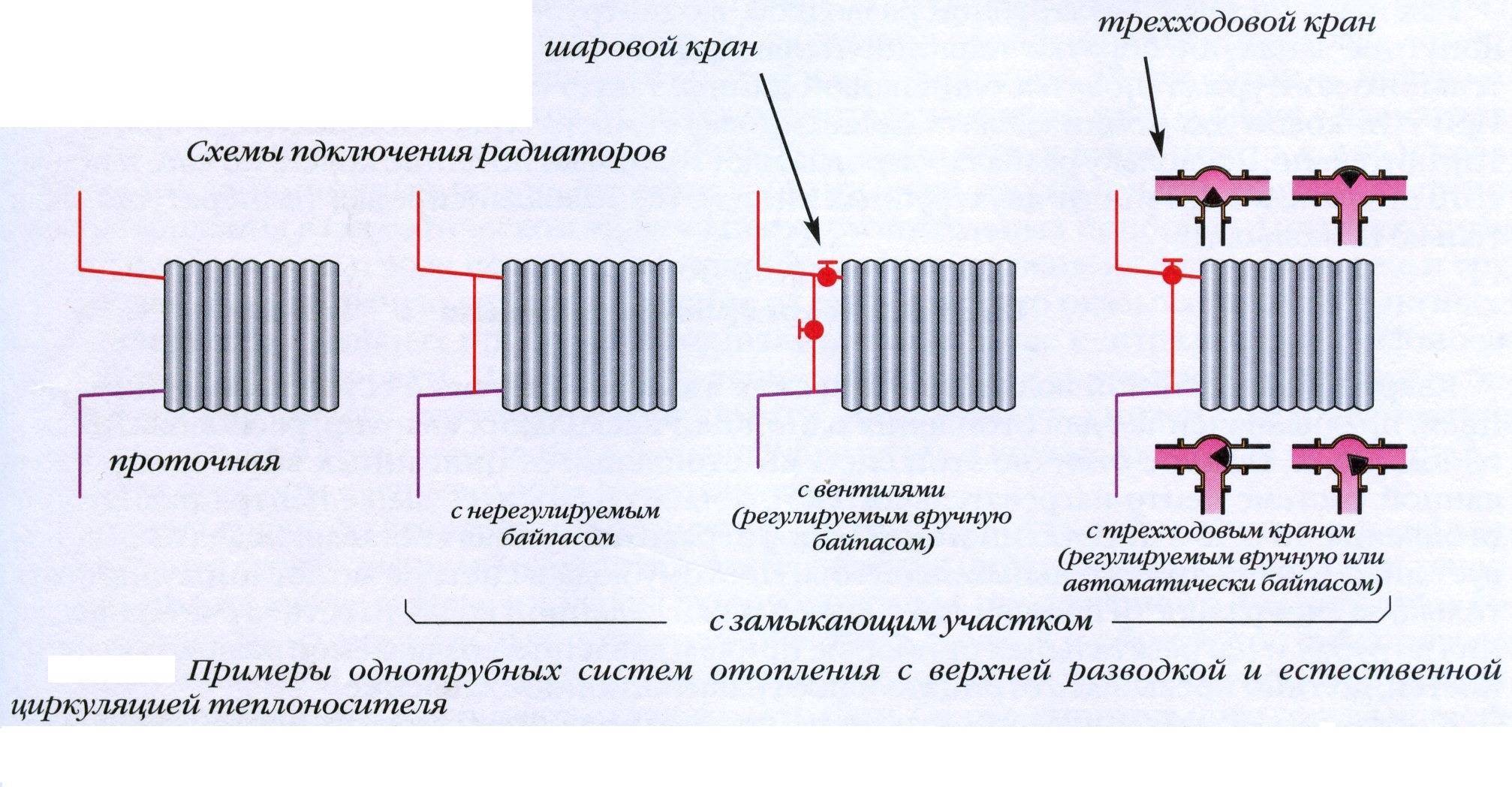

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:
