Схема подключения точечных светильников на потолке

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Параллельное подключение

При параллельном подключении уровень напряжения на каждом светодиоде одинаков. Сила тока наоборот состоит из суммы токов, проходящих через элементы. Подключаются диоды так же через резисторы, но для каждого устройства он свой. Это связано с тем, что любой светоизлучающий диод имеет различные характеристики. Если поставить один резистор, через светодиоды будет пропускаться разный ток, и некоторые могут выйти из строя.

Параллельное подключение может использоваться для реализации двухцветного свечения ламп.

Плюсы и минусы

  • можно использовать большее количество диодов;
  • если перегорит один светодиод, цепь продолжит работу.
  • требуется много резисторов;
  • если сломается один элемент, на другие увеличится нагрузка.

Как подключить приборы освещения на 12 Вольт

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.

Читать также: Прогрев бетона сварочным инвертором

При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Неправильный монтаж

На изображении показан подвесной потолок, выполненный из пластика. Некоторые из светильников вынуты из него. Это позволяет более детально увидеть, как был выполнен монтаж светильников в потолок. Очевидно, что при этом не применялась гофрированная трубка. Этот пример демонстрирует неправильный монтаж.

  • При использовании горючих материалов подключение потолочных светильников выполняется проводами, продетыми через отрезки гофрированной трубки. В основном рекомендуется монтировать металлические трубки. Пластиковые трубки монтируются в исключительных случаях.
  • Трубка с кабелем не должна свободно лежать на поверхности подвесного потолка. Ее надо прикрепить к базовому потолку.
  • При использовании многожильного провода или кабеля как для монтажа потолочного светильника, так и в иных случаях нельзя делать соединения жил способом скрутки. Это ненадежный контакт, который довольно быстро ухудшается. Галогенные лампочки потребляют значительный ток. Поэтому довольно скоро заметны следы искрения и подгорания ослабленной скрутки.

Подгорание многожильной скрутки

Если в потолке установлены светодиодные излучатели, подгорания, конечно же, не будет. Но контакт может ослабнуть настолько, что от незначительных вибраций лампочка будет мигать или даже гаснуть. По этой причине:

чтобы правильно подключить многожильные провода, выполняя крепление светодиодных ламп на потолке, надо применить зажимные соединения;

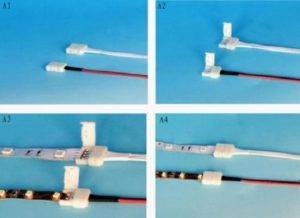

Разновидности зажимов для подключения многожильных проводов и кабелей

если на подвесной потолок устанавливаются галогенные лампы, материал потолка должен надежно противостоять теплу, исходящему от этих ламп.

Установка подвесных потолков прошлых лет, как правило, предусматривала для точечных светильников галогенные лампы. Если провести замену их на современные светодиодные излучатели, получится более экологически чистое и экономичное техническое решение. Материал потолка не будет выделять какие-либо вещества от нагрева лампами.

Идеи размещения в интерьере

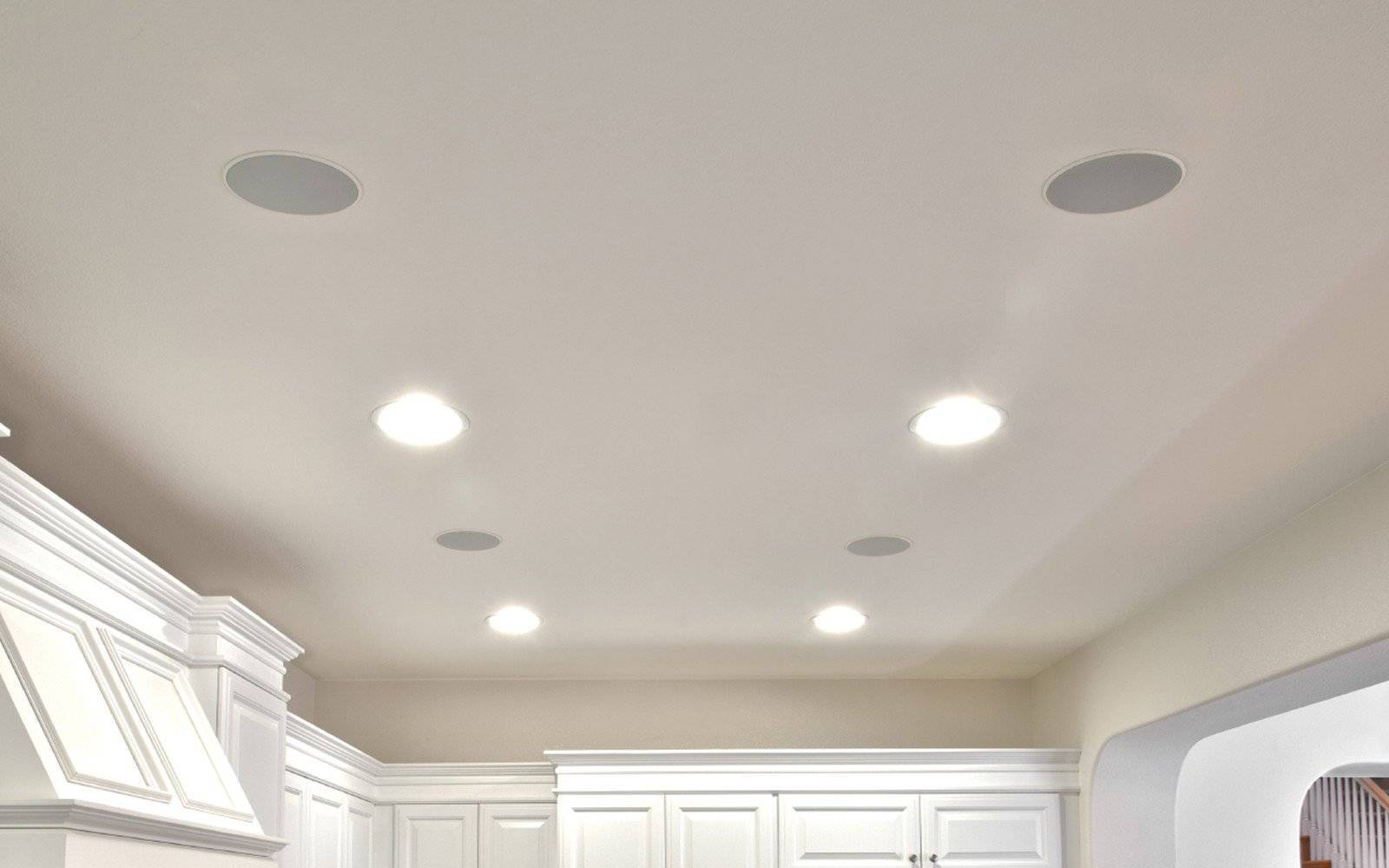

Точечные светильники могут быть как основным, так и дополнительным освещением в интерьере. Чтобы осветить комнату полностью, необходимо понимать, что один светильник в натяжном потолке не может осветить более одного квадратного метра помещения. Можно рассчитать, сколько вам понадобится точек света, чтобы осветить одну комнату. Такое освещение прекрасно делит комнату на несколько частей – на этом можно сыграть, оформляя интерьер.

Точечные светильники выполняют не только основную, но и декоративную функцию. Правильно разместив дополнительные источники света, вы сможете расставить акценты так, чтобы выделить все плюсы и скрыть минусы интерьера. Например, можно добавить света в нишу, в которой размещены полки с милыми безделушками.

Используя цветные лампочки, вы можете «играть» с пространством так, как вам будет угодно. Можно подчеркнуть имеющуюся в интерьере цветовую гамму, а можно добавить красок в однотонную комнату, правильно расставив акценты.

Наиболее выгодно подсветка смотрится в интерьере кухонь. Подсветка под навесными шкафами у самой рабочей поверхности способна наиболее качественно, без теней осветить разделочные столы, что делает приготовление пищи более удобным и приятным.

Подсветить рабочую поверхность можно также светодиодной лентой. Это красиво и удобно. Лучше всего для такой подсветки выбирать белый свет. Он создает наиболее рабочую обстановку. Очень хорошо можно отделить рабочую зону от обеденной с помощью света: над обеденной – теплый свет, над рабочей – холодный.

Подсветкой рабочей поверхности возможности размещения мебельных светильников на кухне не заканчиваются. Например, направленные в потолок светильники создадут иллюзию высоких потолков, а закрепленная на нижней поверхности напольных шкафчиков лента создаст иллюзию парящей мебели. Если у вас на кухне глянцевая мебель, то подсветка фасадов создаст иллюзию большего пространства, чем есть на самом деле.

Необходимо помнить: если вы хотите подсветить кухню с помощью точечных светильников, место для них следует искать уже на стадии планирования размещения кухонной мебели. Впрочем, этот факт касается не только кухни, но и любого другого помещения, где планируется установка подсветки.

В спальне очень удачно смотрится подсветка подиума, на котором установлена кровать. Мебельными светильниками удобно подсвечивать зеркало. Такой светильник должен располагаться точно посередине зеркала (над ним).

Точечная светодиодная подсветка неплохо показывает себя в детских комнатах

С ее помощью можно обратить внимание малыша на различные развивающие элементы комнаты, живые уголки, аквариумы и прочее. Ночью такая подсветка может использоваться для того, чтобы у ребенка пропал страх темноты

Мебельные светильники могут использоваться в любой другой комнате. Например, в ванной комнате с их помощью можно усилить освещенность самой ванны и усилить свет возле зеркала. В гостиной можно создать несколько зон, где свет будет включаться только там, где он сейчас нужен.

Мебельные светильники — это прекрасное дополнение к вашему интерьеру. Они помогут создать такую атмосферу в вашем доме, какую вы сами захотите. С их помощью можно создать неповторимый интерьер в совершенно обычной квартире, главное – грамотно подойти к их использованию. Большое разнообразие моделей и возможностей поможет вам выбрать ту единственную схему света, которая подходит именно для вашего интерьера. Она сделает его неповторимым, уникальным.

В этом ролике вы увидите быстрый и простой монтаж светодиодной ленты на кухонный шкаф.

Этапы подключения и установки блока розеток

Для осуществления монтажных работ при соединении розеток , естественно, потребуются инструменты. Их набор достаточно стандартен:

  1. — уровень;
  2. — кусачки;
  3. — отвертка;
  4. — нож с карандашом;
  5. — перфоратор.

Последний покупать не обязательно, его можно просто одолжить или взять в аренду. Все-таки инструмент не из дешевых и нет смысла лишний раз тратиться, если в том нет особой надобности. Со всем остальным инвентарем проблем возникнуть точно не должно.

При креплении подрозетника на поверхность стены используются шурупы. Если он будет располагаться внутри, то потребуется проделать в поверхности полость. Мы будем рассматривать стандартную ситуацию, при которой к подрозетнику от щитка подводится только один кабель.

За то, поместятся ли все кабели в коробку, и без того занятую розеткой, особо переживать не стоит. Стандартный 42-х миллиметровый подрозетник спокойно вместит все, что нужно.

Нюансы освещения только светильниками

Такой способ появился в России вместе с расцветом «евроремонта». При обустройстве жилья многие отказывались от старых традиций, заменяя их новыми тенденциями.

В отличие от люстры точечные светильники распределяют по всей площади потолка, а не собирают в центре. Освещение получается более равномерным. Можно включать не все лампочки одновременно, а только часть в необходимой зоне. Кроме того, такая покупка обойдётся дешевле, чем приобретение даже не самой дорогой люстры. На встраиваемых светильниках не оседает пыль, их не нужно мыть.

Но свет от таких приборов направлен вниз. Чем ниже потолки, тем меньше участок, покрываемый лучами. Это тоже даёт эффект светотени, утомительный для глаз.

Жилые комнаты при таком варианте часто напоминают офисы, в них не хватает уюта и объединяющего света. А интерьер без люстры может выглядеть незавершённым, особенно если выбран один из традиционных стилей.

Пример правильного монтажа

Теперь, когда известны некоторые важные детали инсталляции, для примера устанавливаем потолочный светодиодный светильник. Для выполнения работ потребуется набор различных принадлежностей и несколько инструментов. Принадлежностями обычно бывают детали, позволяющие закрепить светильники и подключить к ним напряжение 220 В. Хотя встречаются и низковольтные конструкции. Для их работы необходимо специальное устройство электропитания. Инструментами при монтаже обычно бывают нож, кусачки или ножницы, маркер, измерительная рулетка.

Инструменты и принадлежности для монтажа точечных светильников

Обычно сначала готовятся закладные площадки. К ним крепятся светильники. Закладная делается для моделей с различным диаметром и поэтому имеет вид воронки.

Светильник (в левой руке) и закладная площадка

Либо замером диаметра, либо на глаз определяется та часть закладной площадки, которая отрезается. Разрезаемая поверхность предусмотрительно выполнена ребристой, и поэтому сделать ровный разрез несложно.

Отрезание лишней части закладной площадки

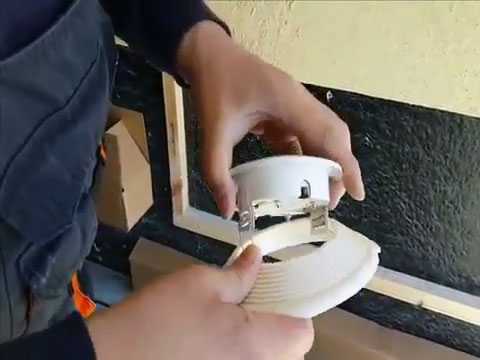

После готовности закладной площадки в нее вставляется светильник. У него имеется специальный упругий механизм, который надежно прикрепляет обе детали друг к другу. При сборке деталей необходимо воздействовать на него для изменения расположения упругих элементов, которые, опираясь на поверхность закладной площадки, будут обеспечивать прижим обеих частей друг к другу.

Монтаж светильника на закладной площадке

Затем из металлической ленты, которая входит в перечень принадлежностей для монтажа, делается крепление для закладной площадки. Лента рассчитана на несколько излучателей света. Поэтому ее надо правильно резать так, чтобы получилось число пар отрезков, соответствующее светильникам.

Нарезание крепежной ленты

Полученные отрезки крепятся саморезом к закладной площадке. Желательно, чтобы точка крепления располагалась дальше от края детали. Это поможет избежать трещин и сколов ее материала.

Крепление отрезка крепежной ленты

Отрезки крепятся диаметрально противоположно и после этого изгибаются. Полученные лепестки будут использованы для закрепления закладной на базовой поверхности. Они очень удобны для предварительной расстановки светильников для получения их оптимального расположения.

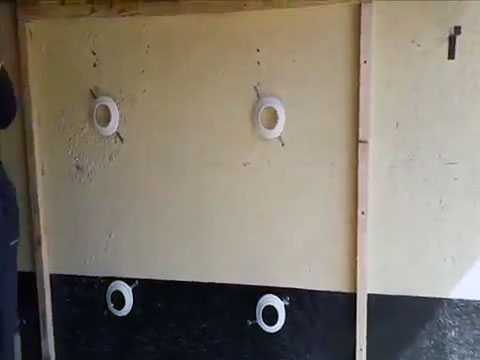

Крепление закладных на базовой поверхности

К закрепленным накладным прокладывается электропроводка. Провода не должны провисать и тем более прикасаться к подвесному потолку. При несущей поверхности, способной возгораться, надо проложить проводку в металлической гофрированной трубе.

Если применяемые лампы рассчитаны на напряжение 220 Вольт, рекомендуется сделать параллельное соединение. Это позволяет получить большее число комбинаций включенных источников света и более надежное освещение. Применение низковольтных излучателей оправдывает соединение последовательных цепочек, которые могут соединяться как параллельно, так и последовательно. Выбор делается исходя из пожеланий домовладельца.

Крепление проводов электропроводки

Напряжение для питания ламп может быть получено от существующей электропроводки. Для этого потребуется подключиться к проводам ближайшей монтажной коробки. Также можно задействовать и выключатель, который до инсталляции точечных светильников применялся для управления освещением. Следующий шаг – монтаж излучателей и последующая проверка их работоспособности.

Присоединение светильников зажимами к электропроводке и установка на закладные. Подача напряжения для проверки работоспособности.

Монтаж точечных светильников завершен

На этом непосредственный монтаж точечных светильников завершен. Они вынимаются из закладных, и начинается этап установки подвесного или натяжного потолка с учетом его конструктивных особенностей. Обычно в натяжных потолках светильники ставятся в последнюю очередь. Описываемая инсталляция и есть установка натяжного потолка. Получен такой результат:

Получилось яркое и равномерное освещение.

Рассчитываем количество и расположение светильников на натяжном потолке

Модели для натяжных потолков выбираются не только по функциональности или дизайну. В совокупности все осветительные приборы должны обеспечивать достаточное освещение, а также создавать декоративные эффекты при необходимости. Соответственно, если точечные светильники играют роль дополнения к люстре, используется определенная смеха расположения. Если же освещение обеспечивают только эти приборы, расстановка их должна быть другой.

Чтобы рассчитать оптимальное расположение ламп на натяжном потолке, нужно знать:

  • тип осветительных приборов – люминесцентные, светодиодные лампы накаливания генерируют световой поток с разной интенсивностью;
  • размеры помещения – 1 спот может обеспечить освещение не более, чем 2 кв. м. площади;
  • наличие, количество и площадь окон;
  • дизайн гостиной – стиль также диктует определенные требования к схеме размещения;
  • необходимость в зонировании – точечные светильники успешно решают задачу разделения на зоны.

Расчет мощности

Существуют определенные нормы освещения для всех типов комнат:

  • для гостиной требуется не менее 3 Вт на 1 кв. м;
  • в спальне столь яркого освещения не нужно – достаточно 2 Вт на 1 кв. м;
  • а вот в детской освещение должно быть максимальным – 8 Вт на 1 кв. м.

Исходя из нормы можно легко рассчитать необходимую совокупную мощность. Например, при площади гостиной в 20 кв. м необходимо освещение мощностью в 20*3=60 Вт. Если отсутствует центральный осветительный прибор, при мощности светодиодных светильников в 5–7 Вт, потребуется от 10 до 14 приборов. Предпочтение отдается четному числу, но это условие соразмеряется с оформлением.

Расчет количества необходимых светильников

Правильно подсчитать количество светильников и их требуемые технические характеристики позволят существующие рекомендуемые нормы освещенности для каждого типа помещений. В настоящее время хозяева квартир все чаще переходят на светодиодные лампы, поэтому расчет нормы освещения для каждого помещения в квартире будет показан на их примере.

Норма освещенности выражается во Вт на один квадратный метр и составляет:

  • для туалетов и ванных комнат – 2 Вт/м2;
  • для залов – 3 Вт/м2;
  • для коридоров и прихожей – 1 Вт/м2;
  • для спальни – 2 Вт/м2;
  • для детской – 7 Вт/м2.

Исходя из приведенных норм, можно легко посчитать необходимое количество приборов и решить, как расположить светильники на натяжном потолке. Для этого потребуется:

  1. Площадь помещения умножить на норму освещенности, например: 12 м2 х 7 Вт/м2 (для детской комнаты)=84 Вт.
  2. Найденное значение разделить на мощность одного осветительного прибора, например: 84 Вт/6 Вт=14 шт.

Получается, что для создания необходимой освещенности в детской комнате понадобится 14 светодиодных светильников мощностью 6 Вт.

При необходимости пересчитать количество светильников с другими лампами, можно умножить норму для светодиодных ламп на поправочный коэффициент:

  • для ламп накаливания – 4;
  • для люминесцентных ламп – 2,5.

Для данного примера получится, что суммарная мощность освещения для детской комнаты с использованием ламп накаливания выйдет: 84 Вт х 4=336 Вт, а для люминесцентных ламп: 84 Вт х 2,5=210 Вт. Если в расчете получается не целое число, его округляют до целого значения.

Выбор схемы расположения

Зависит в равной степени как от необходимого уровня освещения, так и от стиля. Кроме того, нужно иметь в виду и дополнительные требования, обусловленные назначением помещения.

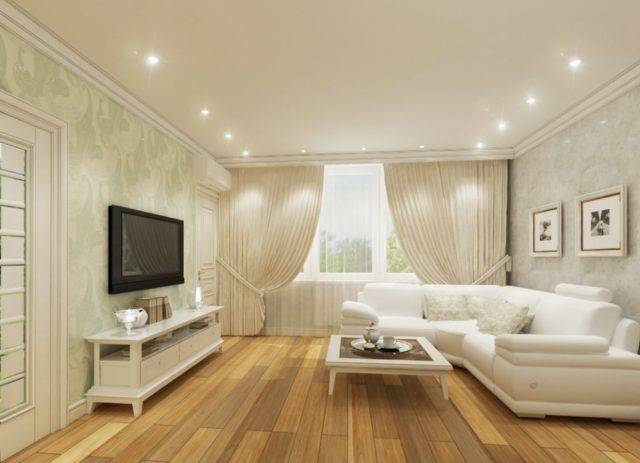

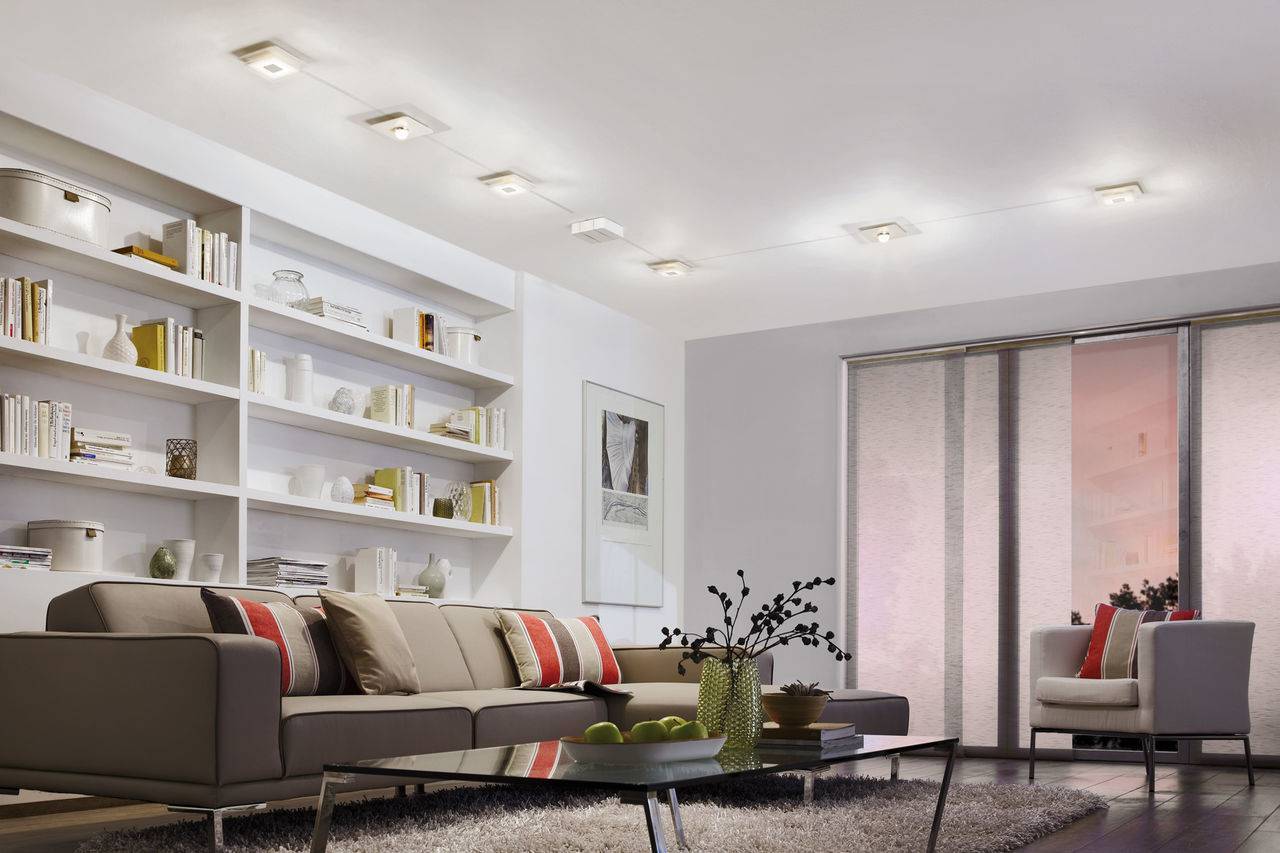

Гостиная – комната с высоким уровнем освещения. Здесь обойтись только спотами вряд ли получится.

Зато если их использовать вместе с люстрой, можно весьма разнообразить оформление комнаты:

  • светильники применяют для зонирования: в зонах, где требуется яркое освещение, приборы располагают тесной группой или подбирают изделия высокой мощности. В зоне отдыха, наоборот, с их помощью организуют приглушенное мягкое освещение;
  • предпочтительнее расположить лампочки на натяжном потолке в зале перед стеной с интересным декором или мебельной композицией;
  • 2 ряда точечных источников света вдоль более короткой стены, позволят зрительно исправить пропорции комнаты.

Спальня – здесь зачастую обходятся без люстры. Точечными светильниками отмечают зоны:

  • над кроватью достаточно пары штук, чтобы создать очень мягкое освещение;
  • гардероб выделяют более мощными осветительными приборами. Переодевающийся человек должен видеть себя в зеркале;
  • туалетный столик также нуждается в хорошем освещении.

Кухня. Споты здесь обеспечивают достаточную освещенность и служат универсальным инструментом для зонирования. Они позволяют визуально изменить пропорции комнаты.

Детская

В холле или коридоре

Как соединять между собой

Когда установлен подвесной потолок, на нем вырезают отверстия для ламп. До того, как вырезать их, требуется принять в расчет расположение устройства на конкретную глубину, учитывая швы.

Отверстия под осветительные приборы на потолке просверливаются с помощью спецкоронок по дереву либо дрелью с фрезой. Кроме того, указанные инструменты используются в целях монтажа коробки для розетки в стену. Когда приспособление обладает квадратной формой, возможно использовать электрический лобзик. Диаметр отверстия делается на 0,3-0,4 см меньше наружного диаметра лицевой части лампы. На натяжном потолке специалисты монтируют под светильники термокольца, чтобы покрытие не портилось от перегрева. Для создания отверстия для точечных светильников, требуется:

  • пользоваться лишь предназначенным для этих целей инструментом;
  • до начала работ разметить отверстия и диаметр;
  • не фиксировать плиты из гипсокартона, пока не просверлено каждое отверстие;
  • чтобы не просверлить отверстие возле каркасного элемента (устройство иногда не входит в глубину потолка) рекомендовано воспользоваться магнитом для нахождения.

Через просверленное отверстие необходимо вывести провод и подключить его к клеммной колодке, когда на цоколе отсутствуют зажимы. Для всех светильников используются по 2 провода 11 см в длину. Чтобы подключить, они оголяются (1-1,5 см). Один конец подсоединяется к клемме, а другой — к кабелю.

После подсоединения в сделанные на потолке отверстия вставляются светильники, зажимая усики-пружины, присутствующие во всех конструкциях. В отверстии они расходятся, светоэлемент фиксируется. Остается закрутить лампочку и надеть накладку. Самостоятельный монтаж светильников будет завершен.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина – 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Особенности монтажа

Последовательность и набор операций для разных типов потолочных конструкций будет несколько отличаться.

В натяжные потолки


Монтаж светильника в натяжной потолок Кабельные разводки монтируют заранее, укрепляя их на потолке, но не подсоединяя к питанию. Устанавливают подвесные осветительные устройства. Потом подсоединяют к ним кабели и проверяют корректность функционирования. Перед обустройством натяжной конструкции выключают питание, демонтируют лампочки и компоненты, способные пострадать от высокотемпературной среды. По окончании работ в потолке прорезают дыры, ставят кольца-уплотнители и собирают приборы.

В потолки из гипсокартона


Установка в гипсокартон Целесообразно разметить положение будущих светильников на поверхности и затем подготовить ниши с помощью дрели, оснащенной коронкой подходящего габарита. При нарезании провода можно оставлять запасную длину до 20 см с поправкой на смещения позиций. Но не следует забывать, что кабели крепятся к базовой потолочной поверхности. Они должны торчать над уровнем гипсокартона на 6-10 см, и лишнюю длину срезать проще, чем добавить недостающую.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

  • От распределительной коробки к месту расположения светильников протягивают электрические провода.
  • Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
  • В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
  • Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным. Точечные светильники устанавливают в жилых и офисных помещениях

В квартирах и частных домах их можно увидеть в гостиных, спальнях и ванных комнатах, а также на кухне для подсветки рабочей зоны кухонного гарнитура

Точечные светильники устанавливают в жилых и офисных помещениях. В квартирах и частных домах их можно увидеть в гостиных, спальнях и ванных комнатах, а также на кухне для подсветки рабочей зоны кухонного гарнитура.

Светильники легко установить своими силами, если знать последовательность выполнения монтажа. Их размещают на гипсокартонных и полимерных поверхностях. Отлично смотрятся элементы подсветки на деревянных стенах и панелях из металла.

Как подключить точечные светильники

Когда вы станете ремонтировать потолок, помните о том, что для размещения светильников потребуется пространство. Исходя из этого, немного опустите натяжной потолок или конструкцию из гипсокартона, тогда светильники и провода свободно поместятся внутри. Строители рекомендуют следующее.

  1. Если вы купили галогенные светильники, опустите потолок на 6 сантиметров.
  2. Решив устанавливать лампы накаливания, увеличьте глубину потолка. Оптимальное расстояние составляет 12 сантиметров.

Точечные светильники в интерьере

Варианты монтажа

Прокладывать по черновому потолку кабель для точечных светильников нужно в серой ПВХ-гофре.

Она не распространяет горение, защищает проводники и позволяет использовать дюбель хомуты или клипсы для быстрого крепления провода к потолку.

Однако точечные светильники устанавливают не только в гостиной или спальне, но и в ванной комнате. Санузлы – это помещения с повышенной влажностью, что вызывает определенные требования к электробезопасности вашей проводки. Во-первых, все выключатели, распределительные коробки и розетки должны быть вынесены за пределы ванной комнаты или хотя бы за зону I. Если розеток всё-таки не избежать – пользуйтесь рекомендациям описанными в статье: розетки в ванной комнате.

Во-вторых, чтобы снизить риск поражения электрическим током – используйте светильники, которые питаются от напряжения 12В, особенно если светильники установлены в непосредственной близости к умывальнику, душевой кабине или ванной.

Использовать 220В светильники можно в случае влагозащищенного исполнения или расположения их в удаленном от перечисленных объектов места.

Также обязательно просмотрите видео, на котором специалист рассказывает, как правильно прокладывать провода к точечным светильникам и какую ошибку не стоит допускать:

В заключении хотелось бы закрепить изложенный материал. Итак, всё же какой кабель лучше использовать для подключения точечных светильников, а какой нет? Почти все специалисты сходятся во мнении, что по своему предназначению и техническим характеристикам для этих задач лучше всего подходит кабель марки ВВГнг-LS. Сечение обычно используют 1,5 кв. мм. для линий освещения, тем не менее современные светильники потребляют мало – можно использовать и 0,75 кв. мм. Но учитывайте меньшую механическую прочность токопроводящих жил и реальную токовую нагрузку, при большом потреблении мощности. Прокладывайте его по потолку в гофрированной трубе, не поддерживающей горение и не забывайте о надежном соединении проводов.

Сам электрик — энциклопедия домашнего мастера

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1

Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2

Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3

Подключение многожильных проводов без пайки и лужения.

4

Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

5

Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
