Подогрев пола водяной своими руками: как сделать пол с подогревом водяной, расчет и схема укладки

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

  1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
  2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

  1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

  1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

ИллюстрацияСпособ укладки системы водяного обогрева
Фрезерованные сборные основания.

Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем.

Минусы модульного настила из ДСП:

  • высокая стоимость материала за счет фрезеровки;
  • низкая влагостойкость;
  • склонность к деформациям.
Реечные конструкции.

Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы.

Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла.

Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

Полимерные маты.

Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше.

Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Как выполняется монтаж без стяжки

Теплый пол водяного типа может быть установлен без применения бетонной стяжки – под полистирольную основу или деревянный настильный пол.

Читать также: Теплый пол на деревянный пол: как сделать в деревянном доме

Укладка под полистирольную основу выполняется в следующем порядке:

  1. В соответствии с предварительной разметкой укладывается пенополистирольная основа в виде пластин. Они скрепляются друг с другом с помощью специальных защелкивающихся замков.

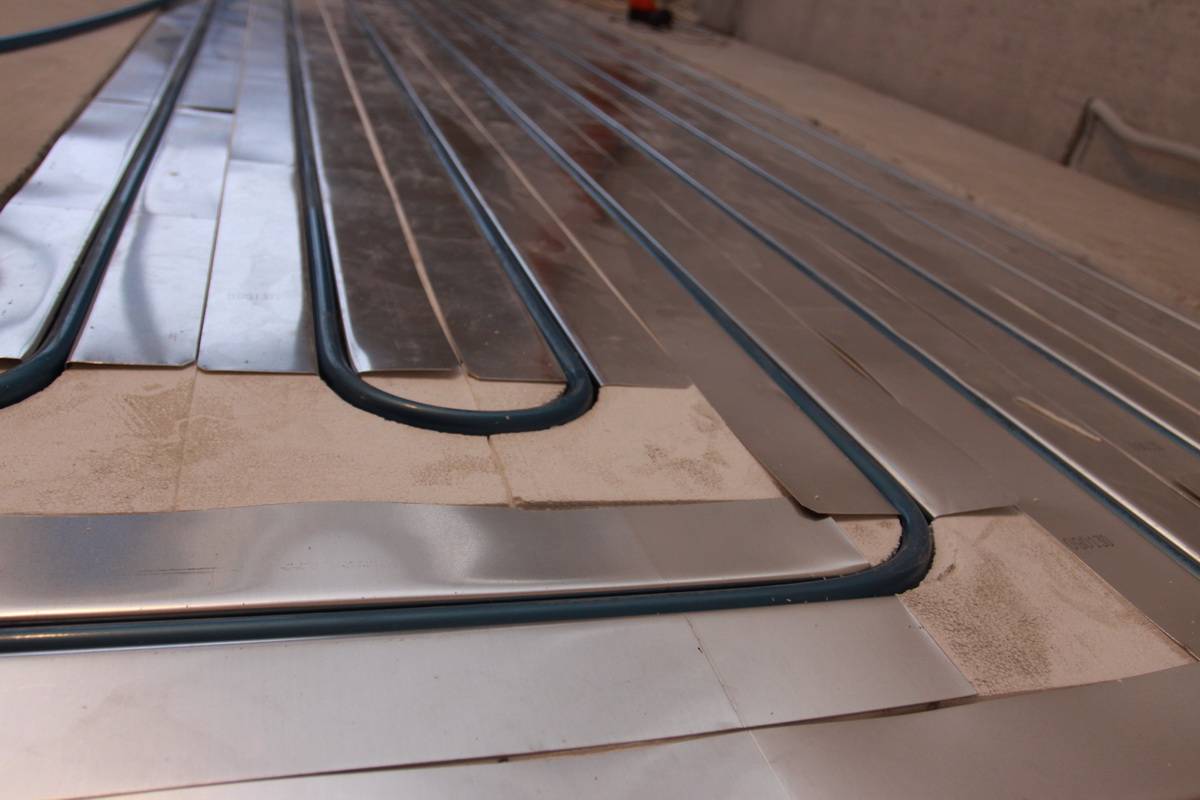

  2. В пазы ложатся алюминиевые пластины, поверх которых укладываются трубы с ориентировкой на план укладки нагревательного контура.
  3. Поверх пластин можно уложить гидроизоляционный слой – подойдет обычная полиэтиленовая пленка.
  4. Сверху пластин укладывается финишное покрытие.

При использовании деревянных модулей выполняются следующие действия:

  1. Модули кладутся на лаги, при этом соблюдается шаг в 600 мм.
  2. Между лагами укладывается гидроизоляционный и утеплительный слой.
  3. Модули сцепляются друг с другом специальными замками.
  4. Поверх слоя подготовленных модулей кладутся металлические пластины.
  5. Сверху металлических пластин производится укладка труб согласно выбранной схеме.
  6. Если под теплый деревянный пол будет укладываться плитка или линолеум, нужно будет подготовить ровную поверхность – сверху металлических пластин положить гипсокартонные листы или плиты ДСП, закрепить их и заделать все стыки и щели с помощью шпаклевки.

Читать также: Какой плиточный клей лучше использовать с теплыми полами

Выбор схемы подключения

Перед тем, как производить подключение теплого пола к системе отопления, важно выбрать оптимальную схему монтажа. Она зависит от потребностей владельца в отопительных приборах и конструктивных особенностей дома

В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы

В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы.

Наиболее распространенные схемы подключения предполагают спиралевидную укладку труб.

Однако, если необходимо сконструировать водяной пол своими руками в больших комнатах, то можно выбрать вариант укладки труб в виде петель или змейки. В независимости от выбранной схемы, для проведения работ по подключению мастеру потребуется купить гребенку для отопления, коллектор, циркуляционный насос. фитинги, шаровые клапаны, трубы, распределитель отопления и прочее оборудование.

Схема монтажа с использованием системы отопления

Гидравлические теплые полы, подключенные к системе отопления, могут использоваться для обогрева всего дома, однако такой вариант приемлем лишь для частных домов, не зависящих от централизованного отопления. Желающим установить теплый пол в квартире от центрального отопления следует понимать, что такой вариант нецелесообразен по ряду причин. Среди них возможность гидроударов, низкое качество теплоносителя, высокое сопротивление воды в трубах, скачки температуры и пр.

В тоже время, жителям частных домов и владельцам квартир с проектами автономного обогрева сделать полноценный теплый пол от отопления своими руками не так сложно, главное придерживаться правильного порядка действий.

Перед тем, как делать теплый пол от отопления, стоит подобрать и обустроить смесительный узел.

Данный элемент предназначен для регулирования температуры теплоносителя, поскольку слишком горячая вода, предназначенная для настенных радиаторов, в системе теплого пола является недопустимой. Смесительный узел понижает температуру до приемлемых значений, которые составляют 35-40 градусов.

Сама схема подключения теплого пола к системе отопления имеет следующий характер. В строгой последовательности к системе отопления на подачу сперва подключается циркуляционный насос, затем датчик температур и в заключение трехходовой смесительный клапан. В свою очередь, на обратку устанавливается еще один клапан, выход которого соединен с трубой подачи охлажденного теплоносителя, циркулирующего по контуру к смесительному клапану.

После того, как схема собрана, теплоноситель будет циркулировать по контуру теплого пола в следующей последовательности. Сначала циркуляционный насос подает воду в систему теплых полов, затем теплоноситель охлаждается трехходовым клапаном, после чего проходит по всему контуру и возвращается на обратку.

Схема коллекторного подключения

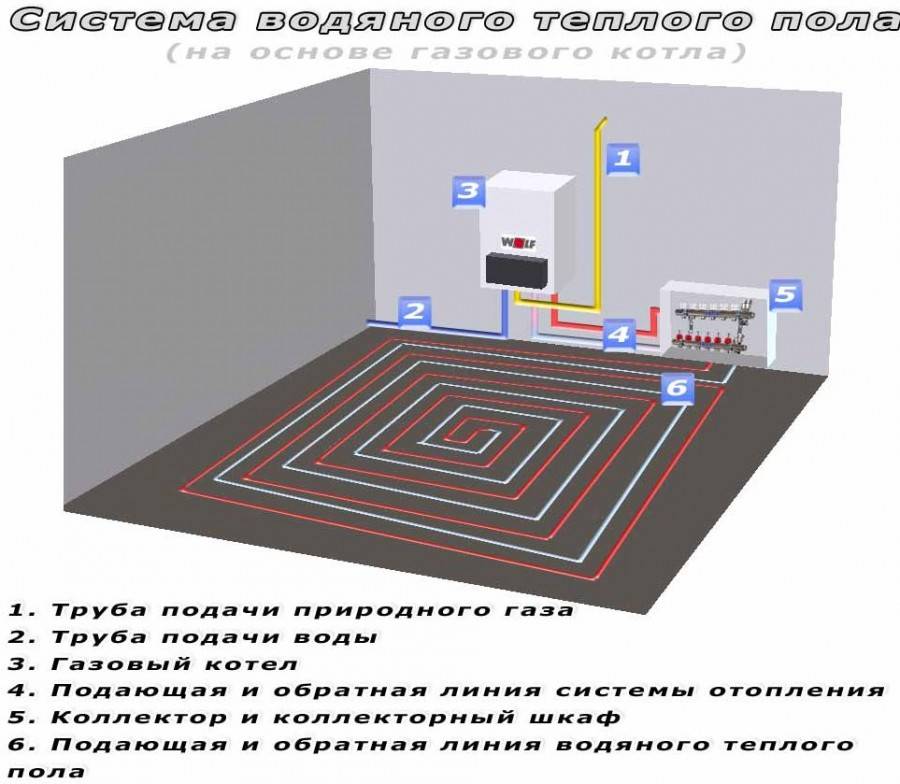

Можно подключить теплый пол от котла отопления и другим методом. Для этого потребуется коллектор и гребенка. Схема подключения предельно проста и подразумевает всего несколько этапов. На первом этапе потребуется гребенка для отопления цена которой зависит от модели. С ее помощью производится соединение труб греющих контуров с коллектором. А второй этап состоит в подключении коллектора к отопительному котлу. Однако для того, чтобы схема работала с максимальной отдачей, в процессе монтажа необходимо придерживаться некоторых нюансов.

В частности, важно проследить за правильностью монтажа коллектора. Он должен быть установлен с расчетом того, что в дальнейшем трубы отопления можно будет подвести и подключить максимально удобно

Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:

Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:

Для удобства настроек и контроля показателей работы системы, коллектор может быть дополнительно оборудован термостатическими приборами, регулирующими уровень прогрева теплоносителя, циркулирующего в контуре.

Этапы монтажа теплых водяных полов

1этап – установка технологического узла в коллекторный шкаф.

2этап – подготовка пола.

Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.

3 этап – укладывание демферной ленты.

Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.

4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.

В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.

5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.

Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров

Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация

Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.

6 этап – проверяем отопительную систему на герметичность.

Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.

7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.

Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.

Модификатор бывает жидким и сухим.

Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.

Виды покрытия

Водяной теплый пол используется в основном под плитку и керамогранит.

Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.

Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.

Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.

Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.

Поверх труб выкладывают ДСП, фанеру или ГВЛ.

Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.

Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.

Надежное проектирование от «теплой компании»

Если Вам нужен теплый пол, обратитесь к нам. Мы профессионально спроектируем систему:

  1. Проведем предпроектный осмотр дома.
  2. Соберем все необходимые данные (о материалах и технологиях строительства, планировке помещений, расположении котельной установки).
  3. Подберем подходящее место для коллекторного шкафа.
  4. Разработаем проект теплого пола и согласуем его с Вами.
  5. Рассчитаем смету.

Кроме отдельного проектирования, «Теплая Компания» осуществляет и монтаж теплых полов. Как показывает практика, такой комплексный подход снижает затраты на создание и эксплуатацию отопительной системы. Чтобы узнать точную цену проекта теплого пола для Вашего дома, позвоните нам или заполните заявку.

Что представляет собой теплый водяной пол

Она представляет собой сеть труб, находящихся между бетонным и деревянным покрытием. Сверху деревянного покрытия укладывают плитку, ламинат или какой-нибудь другой напольный материал по выбору хозяина дома. По трубопроводам циркулирует вода, нагреваемая от газового котла или центрального отопления.

Под воздействием горячей жидкости напольное покрытие прогревается, теплый воздух распространяется по всему помещению, нагревая его. Устремляясь ввысь, воздух понижает свою температуру, остывая. Поэтому у потолка его температура намного ниже, чем на поверхности пола.

Преимущества такого вида отопления в доме:

Эстетичный вид.

В квартире не видны источники отопления, можно использовать любой дизайн дома по вашему усмотрению.

Безопасность.

Дети случайно не обожгутся, как в случае с радиаторами. Отопительные трубы находятся глубоко, под напольным покрытием.

Экономичность.

По сравнению с радиаторами, которые потребляют больше тепла, чем водяные полы, экономия на отоплении будет-20-30%. (хорошо прогревается расстояние на уровне 2-2, 5 м от пола).Если потолки выше, то и экономия больше. Пол в деревянном доме, как и в каменном нагревается водяными теплоносителями низкой температуры-40-50 градусов. Экономятся энергоресурсы на прогревание помещения.

Комфортность.

Такая отопительная система несет приятное тепло в дом. От нее прогревается все помещение равномерно. Ногам всегда тепло(у поверхности температура воздуха+22.) По полу можно ходить босяком даже в сильные морозы. Дети могут ползать, играть, бегать по полу, не опасаясь заболеть. Остывший воздух на уровне головы прогрет только до 18 градусов. В таких условиях человек чувствует комфортно. При отоплении радиаторами теплый воздух циркулирует по кругу, сначала поднимается вверх, а затем возвращается вниз.  Теплопотери приводят к тому, что на поверхности пола воздух остывает, ногам холодно. Вверху-самая высокая температура, поэтому человек испытывает дискомфорт от жары.

Износоустойчивость.

Этот вид отопления в частном доме обладает долгосрочным действием. Срок годности полипропиленовых труб-50 лет.

Можно регулировать температуру нагрева.

Главными недостатками такой системы является:

  • невозможность установления в многоквартирном доме.
  • трудность ремонта труб, потому что заменить их можно только подняв напольное покрытие.
  • трудоемкость монтажа

Видео водяной теплый пол в доме покажет вам, когда можно монтировать данную отопительную систему, выявит ее плюсы и минусы.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

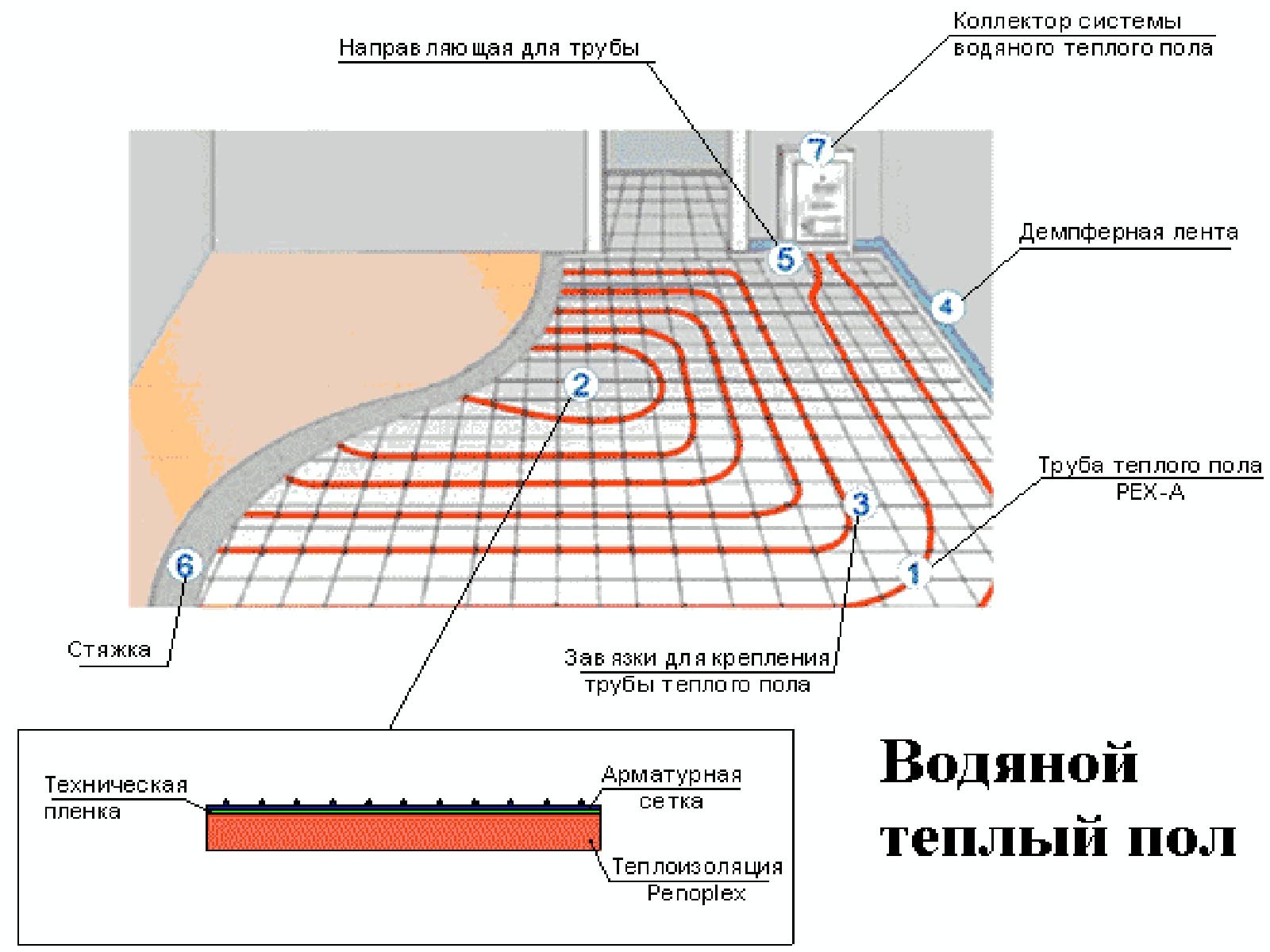

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

  • По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
  • На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

  • Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
  • Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
  • Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

  1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
  2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
  3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
  4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
  5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
  6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
  7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
  8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
  9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
  10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
  11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
  12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Монтажные схемы водяного пола

Монтажных схем укладки теплых водяных полов не так уж много:

  • Змейка. Монтаж осуществляется петлями.
  • Улитка. Трубы располагают по спирали.
  • Комбинированный.

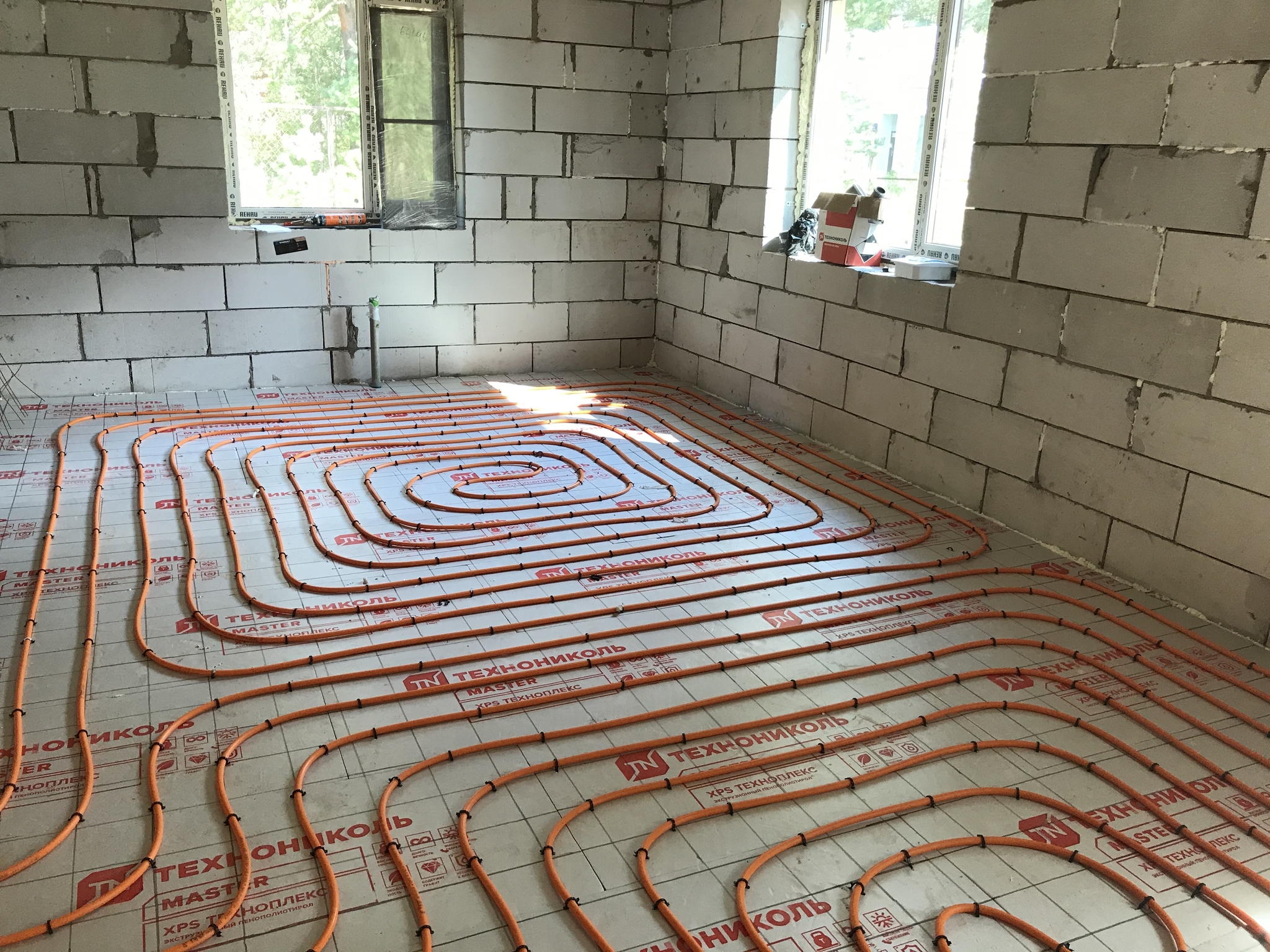

Схема #1 – классическая “улитка”

Когда используют монтаж в форме улитки, трубы по которым в комнату подаётся горячая вода, и те, по которым остывшая вода возвращается обратно, размещаются по всей площади комнаты и проходят параллельно друг другу.

Нагрев помещения выполняется равномерно. Если комната, в которой происходит монтаж, имеет стену, выходящую на улицу, в ней может быть использована сдвоенная спираль. Малую спираль размещают вдоль холодной стены, а на оставшейся площади располагают вторую спираль.

Спираль действительно похожа на улитку. Когда её витки располагаются недалеко от “холодной” внешней стены комнаты, шаг между элементами конструкции может быть уменьшен

Преимущества:

  • нагрев выполняется равномерно
  • уменьшается гидравлическое сопротивление;
  • для спирали требуется меньше труб;
  • изгиб выполняется плавно, поэтому шаг можно сократить.

Недостатки такой схемы это трудоемная укладка, и сложность проектирования по сравнению с другими вариантами раскладки.

Витки спирали равномерно покрывают всю комнату, отдавая тепло одинаково активно по всей поверхности пола. Изображенная на схеме синим, отводящая остывшую воду труба тоже проходит по всему помещению

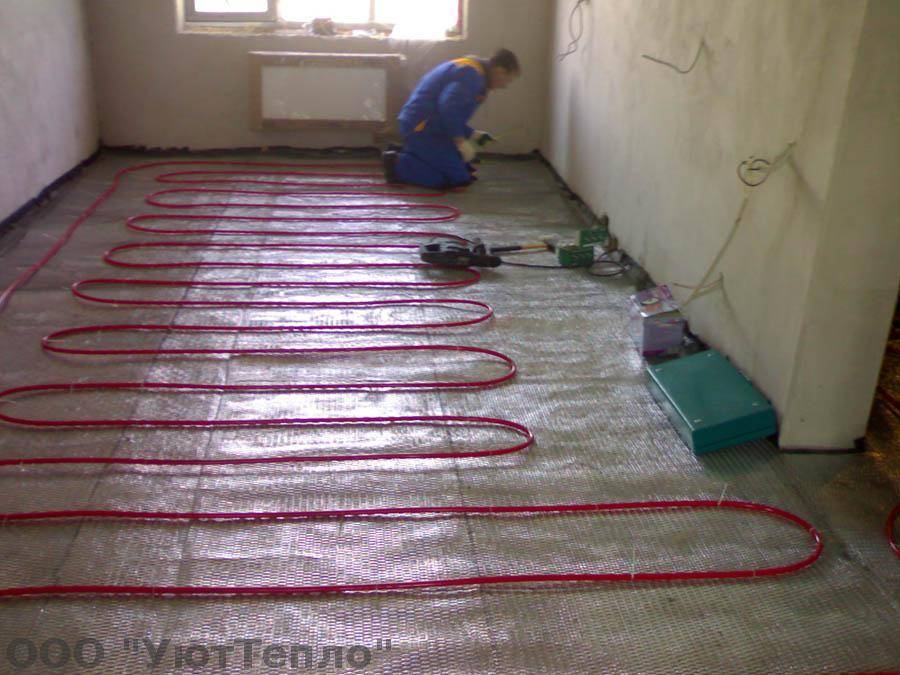

Схема #2 – укладка змейкой

Это вариант укладки уместен в таком помещении, которое разделено на функциональные зоны, в которых предполагается использование разных температурных режимов.

Если первый виток пустить по периметру комнаты, а внутри него создать одинарную змейку, то одну половину комнаты будет хорошо согревать поступающая горячая вода, а во второй половине будет циркулировать остывшая, и будет прохладно.

Простая змейка чаще всего используется в тех помещениях, в которых применяется зонирование: где-то поверхность пола может быть теплее, а где-то прохладнее

Можно применить и другой вариант той же укладки – двойную змейку. При ней возвращающая и подающая труба проходят по всему помещению рядом друг с другом.

Третий вариант – угловая змейка. Он используется для угловых помещений, в которых на улицу выходят не одна, а две стены.

Петли змейки тоже могут покрывать комнату равномерно, но сразу бросается в глаза тот факт, что трубы в этом случае изогнуты больше, чем при укладке спирали

Преимущества:

такую схему просто и спроектировать, и воплотить в жизнь.

Недостатки:

  • перепад температур в одном помещении;
  • изгиб труб достаточно крут, чтобы при небольшом шаге привести к излому.

Схема #3 – комбинированный вариант

Не все помещения имеют прямоугольную форму. Для таких комнат и для тех, которые имеют две наружные стены, разрабатывают комбинированные варианты укладки.

Если помещение рядом с наружными стенами нужно нагревать интенсивнее, можно именно там проложить горячие трубы, расположенные петлями, которые иногда располагаются практически под прямым углом друг к другу.

Ещё одной возможностью прогрева помещения вдоль холодной стены является уменьшение шага расположения труб именно в этом месте.

Не каждая комната в современных индивидуальных постройках может сохранить прямоугольную форму. Для покрытия водными теплыми полами такой поверхности необходима комбинированная укладка

Если вы захотите смонтировать водяной пол с подогревом в своей городской квартире, находящейся в многоквартирном доме, вам, скорее всего, потребуется специальное разрешение.

И такой вид обогрева сможет функционировать только в период отопительного сезона. Но современные новые дома ещё на стадии создания проекта предусматривают именно такие теплые полы. Они работают от единого автономного котла и могут функционировать круглогодично.

Комбинированная укладка – отличный вариант монтажа, который выручает в том случае, когда комната требует разделения по зонам обогрева

Как сделать водяной теплый пол: бетонирование

Если бетон для заливки не привозится, а готовится на месте, то потребуются такие компоненты:

Это состав тяжелого бетона.

Его вес достигает 2,5 т на 1 куб. м. готового материала.

Многие предпочитают отказываться от песка в бетоне для теплого пола.

Связано это с его плохой теплопроводимостью. Поэтому на практике используют и цементно-гравийные смеси. Ее состав:

Гранит прекрасно проводит тепло, а такой бетон имеет гораздо более низкое тепловое сопротивление. В состав также рекомендуется ввести армирующую фибру, представляющую собой мелкие пластиковые волокна.

Важно! В составе любого наливного пола обязательно должен быть пластификатор. Конкретное количество зависит от конкретной марки и предназначения этого препарата

Пластификатор должен быть не любой, а именно для теплого пола!

Если труба крепилась на планки или скобы – поверх нее укладывают армирующую сетку. Высота бетонной стяжки выбирается от 5 до 10 см.

При этом нужно обеспечить не менее 3 см бетона над трубой. Меньшая прослойка чревата растрескиванием. А слишком толстая бетонная подушка увеличивает потери при передаче тепла.

При верном выборе бетона и нормальной температуре он начинает схватываться уже через 4 часа. Для поддержания нормальной влажности его следует накрыть водонепроницаемой пленкой, а при подсыхании поверхности – поливать ее водой. Уже через 12 часов застывший бетон может выдержать вес человека.

Но полное его вызревание наступает только через 28 дней. Все это время нужно заботиться о влажности и поддерживать высокое давление в уложенных трубах. Только по истечении указанного срока можно провести первое тепловое испытание этого пола.

Важно! Как при первом испытании, так и впоследствии нельзя быстро нагревать водяной теплый пол до высокой температуры!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
