Руководство по проектированию подпорных стен

Что это такое?

Подпорная стенка располагается на дачных и городских участках, где присутствует сложный рельеф. Если на местности есть холмы, овраги, которые создают проблемы для создания нормального сада и обустройства красивого двора, принимают решение заливать подпорные стенки.

В таком случае участок делят на несколько зон, выполняют террасы, где стенка играет ключевую роль. Террасы искусственно укрепляются такими конструкциями, у владельцев появляется возможность декорировать двор по своему желанию без учета проблем с уклоном.

Подпорная стенка выполняет следующие функции:

  • зонирование территории;
  • дополнение ландшафтного дизайна;
  • удерживание грунта от вымывания;
  • перенаправление воды;
  • на участках с уклонами создание препятствия для размытия почвы.

Подпорная стена украшает сад и способна защитить аллеи от разрушения. В ландшафтном дизайне ее можно использовать как большой горшок для высадки растений. Основная роль такой конструкции – защищать фундаменты, участки от размытия грунта и его сползания.

Несмотря на то, что для отсутствия сползания земли достаточно высадить растения – их корни будут удерживать грунт, стенка все же необходима.

Особенно важна эта конструкция на участках с уклоном, где осыпание земли предвидеть сложно. Стенки возводят из бетона и других материалов, облицовывая отделкой по вкусу. На выходе получается красивый и функциональный элемент экстерьера.

Массивные подпорные стенки

Такие виды чаще всего применяют для укрепительных или декоративных функций. Для изготовления стенок применяются бетон или бутовый камень. Их можно изготавливать по двум технологиям: сборная и монолитная.

Конструкция должна сопротивляться двум видам воздействия:

  • сдвиг;
  • опрокидывание за счет горизонтального давления грунта на боковую поверхность.

Массивная стенка сопротивляется этим силам только за счет собственного веса. К недостаткам подпорных конструкций такого вида относятся:

  • высокая материалоемкость;
  • сложность выполнения работ;
  • высокая стоимость возведения;
  • необходимость в специальной технике.

Все эти недостатки сильнее всего проявляются при возведении укрепительных сооружений большой высоты. При изготовлении декоративных элементов для ландшафтного дизайна неудобства не так заметны.

Монолитная конструкция с контрфорсами.

В строительстве массивные подпорные стенки часто изготавливают из фундаментных бетонных блоков

Важно грамотно оценить высоту и длину стены. Для большей устойчивости сооружения принимают следующие меры:

  • Нижнюю часть стены делают шире, чем верхнюю. Чем ниже стена заглублена в грунт, тем большее давление она испытывает. Особо нагруженный участок лучше сделать шире. В верхней части толщину стены уменьшают, поскольку давление здесь не так велико.
  • Для предотвращения опрокидывания и разрушения стенок большой длины предусматривают контрфорсы. Контрфорс — это вертикальная конструкция, выступающая за стену. Чаще всего она связана с основным подпорным элементом. Но существуют варианты отдельно стоящих контрфорсов. Изготавливается из того же материала, что и стенка (монолитный бетон, бетонные блоки, бутовый камень). Контрфорсы берут на себя часть распора от горизонтального воздействия. Могут быть как прямолинейными, так и с уступами. Контрфорсы помогают усилить стену без сильного перерасхода материалов.

Выделяют несколько типов сечения подпорных стенок:

  • прямоугольные, подходят только для небольших перепадов высот (в основном, декоративные);
  • Т-образные с уширением снизу;
  • трапециевидные, отличаются хорошей устойчивостью, имеют одну наклонную боковую поверхность, их делают шире у основания.

Сборные элементы

Их изготавливают из бутового камня или бетонных блоков шириной не менее 400 мм. Не рекомендуется для строительства выбирать пористые материалы. Изготовление стенок из кирпича запрещено, этот материал нельзя применять в качестве конструктивного для возведения подземных сооружений.

Подпорная стенка из бетонных блоков.

У сборной технологии есть несколько преимуществ:

  • увеличение скорости работ, нет необходимости выжидать, пока бетон затвердеет и наберет прочность;
  • невысокие затраты при использовании типовых элементов;
  • простота технологии.

Чаще всего крупные строительные компании, которые не испытывают недостатка в специальной технике и трудовых ресурсах, сооружают конструкции из фундаментных блоков ФБС. В частном строительстве у таких стенок проявляются существенные минусы:

  • необходимость в грузоподъемной технике для установки блоков в проектное положение;
  • затраты на транспортировку изделий с завода;
  • для сооружения конструкции из блоков потребуются профессиональные рабочие, способные закрепить изделия на крюк подъемного крана, грамотно установить их, а также организовать складирование и разгрузку.

Монолитные стенки

Конструкция такого типа лучше подходит для частного строительства. Здесь нет острой необходимости сокращать сроки, как это происходит в массовом возведении зданий. К преимуществам метода для постройки собственного дома или небольшого объекта можно отнести:

  • нет необходимости нанимать подъемный кран;
  • можно легко выполнить работу, задействовав несколько человек.

Для изготовления монолитной конструкции потребуется бетонная смесь и арматура

Важно грамотно подобрать марку бетона (или класс) и диаметр армирования

Поскольку конструкция одновременно работает на сжатие и на изгиб, рекомендуется использовать бетон не ниже класса В25 или марки М350. Нельзя использовать такой же бетон, как, например, для ленточного фундамента, который работает только на сжатие. При несоблюдении рекомендаций возможно появление трещин или разрушение подпорной стенки под давлением грунта.

Армирование подпорной стенки.

Рабочая арматура располагается в двух направлениях: вертикальном и горизонтальном. Точный диаметр зависит от нагрузки, но в качестве среднего значения можно принять 12—14 мм. Для связывания отдельных стержней в каркасы используют хомуты. Минимальный диаметр таких прутов составляет 8 мм.

Стены из кирпича и габионов

Кирпичи и габионы могут стать материалами, которые лягут в основу стены. По сравнению с кладкой основание должно быть шире на 30 см. Углубляется траншея на столько же. В мягком и рыхлом грунте глубина основания по отношению к высоте стены должна составить 1/2. Для затворения раствора при заливке фундамента следует использовать: гравий, щебень, бетон.

Особенности строительства стены из кирпича

На том месте, где предусмотрена стенка, следует выкопать траншею, на дно которой укладывается гравийно-песчаная подушка. Стенки закрываются опалубкой, куда заливается раствор с армированием. После гидроизоляционных работ можно начинать строительство стены из кирпича. По обеим сторонам вбиваются колышки, между которыми натягивается веревка. Кладка осуществляется по тому же принципу, что и в случае с обычными стенами. Для крепления изделий между собой применяется цементный раствор. Для его затворения соединяется часть цемента с тремя частями мелкофракционного песка.

Строительство стены из габионов

Такие стенки могут иметь армирующую панель или обладать массивной конструкцией. Наиболее распространен последний вариант. Габионы в высоту не превышают 8 м. Если это значение должно быть больше, следует установить берму. Она представляет собой участок откоса внушительной ширины.

Габионы кладутся с перевязкой. Вертикальные швы смещаются в верхних рядах по отношению к нижним на 25 см. Если стенка будет невысокой, ее можно установить на уплотненную почву. Поверхность грунта перед началом работ рассчитывается и выравнивается. Если высота больше метра, потребуется фундамент. Его можно выполнить из плоских габионов, которые располагаются на подсыпке из песка и гравия.

Преимущество габионов состоит в том, что со временем такая стенка становится более крепкой, ведь через камни прорастают растения. Монтажные работы заключаются в установке контейнеров по месту эксплуатации и заполнении камнями на треть. Правильность установки после этого проверяется относительно горизонтали и вертикали. Как только вы убедились, что перекосов нет, габион можно наполнить до конца. Для наполнения можно использовать:

  • мягкий известняк;
  • гранит;
  • базальт;
  • эрклез;
  • песчаник;
  • плотный известняк.

Для того чтобы конструкция прослужила до 20 лет, следует выбирать сетку с цинково-полимерным покрытием, которое будет исключать коррозию. Если грунт позволяет, можно обойтись без фундамента, но при покупке габионов следует запастись плоскими сетками, которые имеют небольшую высоту. Последнее значение может достигать 50 см максимум.

Монтаж осуществляется на ровную поверхность, которая укрывается геотекстилем. Крепление элементов между собой ведется оцинкованной проволокой, это обеспечивает стабильность конструкции. Если подпорная стенка должна быть установлена около водоемов или береговой линии, следует использовать цилиндрические габионы, но их наполнение остается таким же.

Такие конструкции хороши не только прочностью и устойчивостью, но еще и гибкостью. Они могут быть установлены во влажной среде, а грунт может проявлять нестабильность во время эксплуатации. Стенки, пожалуй, смотрятся наиболее привлекательно из всех остальных, а их устройство занимает меньше времени. Период года для монтажных работ не имеет значения, как и наличие фундамента. А если почва будет двигаться, конструкция приспособиться к таким условиям. Деформации при этом не происходит, как и разрушение самой стены.

Установка опорных бетонных стенок

Многие застройщики рекомендуют проводить замеры на участке при помощи экспертов. Так можно снизить процент вероятности ошибок и последующих осложнений. Если такой возможности нет, и установка проводится самостоятельно, лучше ориентироваться на следующие правила:

  • сооружение нужно возводить на устойчивом грунте: гравий, щебень;
  • для грамотной установки необходимо учитывать уровень промерзания почвы. Он должен быть не более 1,5 м от поверхности почвы;
  • желательно устанавливать плиты, которые будут иметь высоту не более 140 см на наземной части. Более высокие стены обустраивают при помощи профильных специалистов. Профессионалы смогут сделать точные расчеты и установить конструкцию в соответствии со всеми правилами и техническими нормами;
  • грунтовые воды должны находиться на расстоянии не более 1,5 м от почвенной поверхности.

Возведение опорной стены делится на несколько этапов.

Назначение

Если уклон земельного участка составляет более 80º, для предупреждения сползания почвы обязательно возводится защитная стена. Строительная конструкция также устанавливается при размещении частного дома возле водоема на крутом берегу.

Основные функции, которые выполняет цементно-песчаная подпорка:

  • фиксация и закрепление грунта в необходимом положении;
  • зонирование приусадебного участка;
  • формирование горизонтальных плоскостей при оформлении ландшафтного дизайна территории.

Подпорка, установленная на загородном участке, выполняет защитные, декоративные или одновременно обе функции.

Возведение стенки

В принципе возведение стены любого типа выполняют по одинаковой схеме. Ниже рассмотрим процесс сооружения отдельных компонентов подпорной стены

Создание траншеи

Для возведения подпорной стены, необходимо подготовить траншею. Ее глубина составляет 0,3-0,5 м, с учетом размера (015-0,3 м) фундаментной подушки она может изменится. Перед фасадной частью стены придётся оставить свободное пространство шириной 0,3 м, с тыльной стороны размер свободного пространства равен 0,5 м. для создания необходимого склона придется вынуть грунт, как правило эту работу выполняют вручную.

На дно подушки имеет смыл уложить подушку из песчано-гравийной смеси, ее толщина лежит в интервале 150-250 мм.

Монтаж опалубки

Опалубка — это то, без чего невозможно формирование монолитных конструкций, как бетонных, так и железобетонных. Съемная опалубка применяется не только для формирования фундамента и бетонных блоков — она является полноценным участников возведения монолитных стен и каркасов многоэтажных зданий, с ее помощью изготавливаются пролеты лестниц, прочие изделия из бетона и элементы декора

Дренаж

Во избежание скопления влаги за тыльной стороной опоры и вымывания почвы, необходимо обустроить дренаж и водоотведение. В конструкциях этого типа применяют дренаж следующего вида

Вровень с фундаментом укладывают гофрированную трубу с перфорацией, которую предварительно обматывают геотекстилем. Он нужен для впитывания влаги и предотвращения попадания песка или частиц грунта. Через отверстия влага попадает в трубу и впоследствии по ней удаляется в систему канализации. Кстати необходимо обустраивать дренаж на всю длину стенки.

Замес цемента

Для возведения опорного ограждения, потребуется изготовить цементный раствор. В качестве основного материала целесообразно использовать морозоустойчивый цемент.

При приготовлении раствора надо соблюдать следующие пропорции 1 часть цемента, 3 части песка, 1 часть мелкого щебня, 1 часть воды. Составные части необходимо старательно перемешать в емкости при помощи лопаты. Для ускорения процесса приготовления можно использовать бетономешалку. Полученную в результате цементную массу надо залить в заранее смонтированную опалубку.

Заполнение пространства за опорами

На первом этапе надо уложить дренажное покрытие, после этого укладывают отобранный для этой цели грунт. Его (грунт) укладывают послойно, толщина каждого слоя составляет 300-400 мм. Каждый из слоев необходимо тщательно уплотнить. Поверх последнего уплотненного слоя можно уложить дерн.

Гидроизоляция поверхности

Для защиты ограждения от влаги, необходимо обеспечить надежную гидроизоляцию. В качестве основного материала можно использовать рубероид или толь. Этот материал укладывают на битумную мастику. Для получения надежной защиты достаточно двух слоев материала.

Декорирование

Подпорные конструкции нельзя назвать эталоном эстетики, ограждение изготовленное практически из любого строительного материала впитывает влагу. Поэтому для защиты конструкции и придания постройке приятного внешнего вида используют водостойкие краски, плитку и пр. при выборе отделочного материала следует руководствоваться теми архитектурными решениями, которые были использованы при строительстве дома.

Проектирование подпорных стен

Вне зависимости от назначения, подпорная стена, как правило, имеет четыре элемента:

  • тело;
  • фундамент;
  • систему водоотвода;
  • дренажную систему.

Водоотвод, подземная часть и дренаж стены требуются для реализации технических нормативов, а непосредственно тело необходимо для эстетических целей. По высоте эти сооружения могут быть небольшими (до одного метра), средними (не более двух метров) и высокими (больше двух метров).

Задняя стенка конструкции бывает с таким уклоном:

  • лежачая;
  • пологая;
  • крутая (с обратным или прямым скатом).

Профили подпорных стен могут быть разными, но, как правило, это трапецеидальные и прямоугольные. В свою очередь первые могут иметь разный наклон граней.

Действующие силы на упорные стенки

Вертикальные нагрузки:

  • сила засыпки, которая действует как непосредственно стену, так и на часть фундамента;
  • верхняя нагрузка, а именно, вес, который давит на верхнюю часть сооружения;
  • собственная масса подпорной стены.

Горизонтальные силы:

  • сила трения на участках сцепления грунта с фундаментом;
  • давление грунта непосредственно за подпорной стеной.

Кроме основных сил, воздействуют и периодические нагрузки, к ним относятся:

  • сейсмические нагрузки;
  • сила ветра, тем более это актуально при высоте сооружения более 2-х метров;
  • водные потоки, особенно в низинах;
  • вибрационные силы воздействуют на участки, где проходит железнодорожное полотно или дорожная трасса;
  • вспучивание грунта зимой и т.д.

Устойчивость подпорных сооружений

Как правило, строительство невысоких подпорных стен выполняется для декоративных целей, им не требуется тщательный расчет устойчивости. Повышение этой характеристики показательно для расчета подпорных стен более высокой конструкций.

Предотвратить опрокидывание или сдвиг стенки можно с помощью таких мероприятий:

  • сторону, которая обращена к грунту, делают шероховатой. В блочных, кирпичных, каменных кладках сооружают выступы, а в монолитных опорных стенах – делают сколы;
  • намного снижает давление почвы на заднюю грань маленький уклон, сделанный в сторону возвышенности;
  • наличие в передней части консоли стены создает дополнительную устойчивость, поскольку распределяет часть нагрузки земли;
  • правильно оборудованная дренажная система не допускает подмыв конструкции;
  • для капитальных подпорных стен из тяжелых стройматериалов необходим фундамент. Для глинистой почвы целесообразно применять ленточное основание, слабого грунта – свайный фундамент;
  • боковое давление снижается с помощью засыпки пустотелых материалов (к примеру, керамзита) между существующим грунтом и задней стеной.

Подпорные стенки из металлического гофрированного листа

ЗАО «Гофросталь» является первым и единственным на данный момент производителем подпорных стен из гофрированных стальных листов в Российской Федерации.

Подпорная стенка нового поколения от ЗАО «Гофросталь» – это удачное решение множества строительных задач. Она представляет собой одну или несколько секций, связанных при помощи стоек. Каждая секция имеет вид засыпной металлоконструкции коробчатой формы («бездонный ящик») и состоит из гофрированных оцинкованных профилей, соединенных болтами.

При монтаже выполняется засыпка секций и застенного пространства дренирующим грунтом для плотной и жесткой посадки элементов конструкции. Для предотвращения вымывания грунта водами, рекомендуется укладывать специально предназначенный для подобных целей геотекстильный материал. Засыпанная при помощи грунта и геотекстиля конструкция подпорной стенки работает по надежному принципу классической стены гравитационного типа.

ПОДПОРНЫЕ СТЕНЫ: ЭЛЕМЕНТЫ КОНСТРУКЦИЙ

Основной элемент конструкции подпорной стены — ригель, представляющий собой горизонтальный элемент трапецеидального профиля. Из него и собираются передняя и задняя грани и диафрагмы стены.

Пространственный каркас формируется при помощи сборной стойки. Она представляет собой два холодногнутых неравнополочных уголка и лицевую пластину. Окончательная сборка конструкции в готовый продукт выполняется болтами на площадке.

МАТЕРИАЛ ЗАСЫПКИ ЯЧЕЕК

В процессе засыпки конструкции рекомендуется использовать хорошо дренирующий фракционированный материал (возможно использование местного грунта), который легко поддается уплотнению классическим способом.

Оптимальные физико-механические характеристики:

  • Размер частиц материала не должен превышать 75 мм (на расстоянии до 300 мм от стен).

Количество частиц размером менее 0,075 мм должно быть не более 10%.

Угол внутреннего трения не менее 27 градусов.

Этим требованиям в полной мере удовлетворяет песчаный грунт от средне- до крупнозернистого или песчано-гравийная смесь.

Если необходимо построить сооружения на скальном и плотном основании, то под опорными пластинами нужно соорудить неуплотненную грунтовую подушку с толщиной около 200 мм.

В условиях воздействия грунтовых вод на опоры требуется устройство застенного линейного дренажа из перфорированной трубы.

СБОРКА КОНСТРУКЦИИ

Простота конструкции делает время сборки минимальным. Кроме того, не требуется использование сложной профессиональной техники и высококвалифицированных рабочих. Все элементы конструкции поставляются на стройплощадку в полной заводской готовности.

Сборка всей металлоконструкции – это соединение болтами отдельных элементов. Для ее монтажа будет достаточно небольшой бригады. Сборку конструкции следует осуществлять строго по специально выполненной монтажной схеме. Монтажная схема включает в себя: порядок установки элементов и объединения секций, порядок установки болтов и схему специальных монтажных стяжек, оснастки и подмостей на время сборки.

Установка секций диафрагмы в проектное положение

Подготовка к засыпке ячеек и застенного пространства

Засыпка секций грейфером

Уплотнение грунта внутри ячеек

ПРЕИМУЩЕСТВА ПРОДУКЦИИ ЗАО «ГОФРОСТАЛЬ»

Как прямой производитель ЗАО «Гофросталь» может предложить высококачественную продукцию по выгодным ценам, значительно ниже, чем их аналоги.

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

Проверенная временем устойчивость к большинству видов воздействий, надежность и долговечность, позволяет применять подпорные стены из МГК практически в любых случаях:

Узнать о преимуществе МГК вы можете, нажав на кнопку ниже. Кроме того вашему вниманию доступен раздел документации:

Габионы

Они делаются быстро, и что самое важное – любой высоты. Для их конструирования не требуется бетонный раствор, а лишь натуральные камни и прямоугольной формы металлическая сетка – контейнер

Единственное условие – ячейки сетки должны быть меньшего размера, чем самый малый камень, который ее наполняет. Габионы можно устанавливать один на другой и тем самым формировать высоту стены. Они могут использоваться как для террасирования, так и просто для сдерживания больших масс грунта. В черте города и за его пределами нередко можно встретить такие же конструкции, удерживающие уровень грунта при создании мостов и набережных.

Форма, размеры и цвет каменного наполнителя, оказывает влияние на декоративные сооружения из габионов

Особенность этого метода заключается в том, что все используемые сетки должны иметь одинаковый размер и совместимую форму. Также желательно при этом использовать камни из одного месторождения, чтобы сохранить цветовую гамму на всем участке.

Рекомендуется использовать камень-наполнитель, который на треть превышает размер ячейки сетчатого контейнера

Наилучшим вариантом считаются в качестве основы взятые сетки из металла с полимерным покрытием. Оно защитит конструкцию от коррозии и позволит на длительный период сохранить стенку в первозданном виде.

Гармоничное сочетание габионов с местным ландшафтом

Основные параметры опорной постройки

Для того, чтобы подпорная стенка успешно выполняла свое основное предназначение необходимо учесть несколько важных параметров. Одна из главных задач — достижение максимальной устойчивости сооружения, которое смогло бы выдержать немалое давление почвы. Если это не учесть, то вероятность деструкции и грунтового сползания возрастет во много раз. Ввиду этого, знание о физических силах, действующих на конструкцию, и природных явлений помогут заранее сделать верный расчет подпорной стенки.

Итак, при монтаже опоры важно помнить:

  • о собственной массе всего сооружения;
  • учитывать силу давления, оказываемую почвой;
  • не оставлять без внимания силу трения и процесс адгезии;
  • учесть массу элементов декора, располагающихся на опорном строении;
  • тип почвы: мягкая или нет.

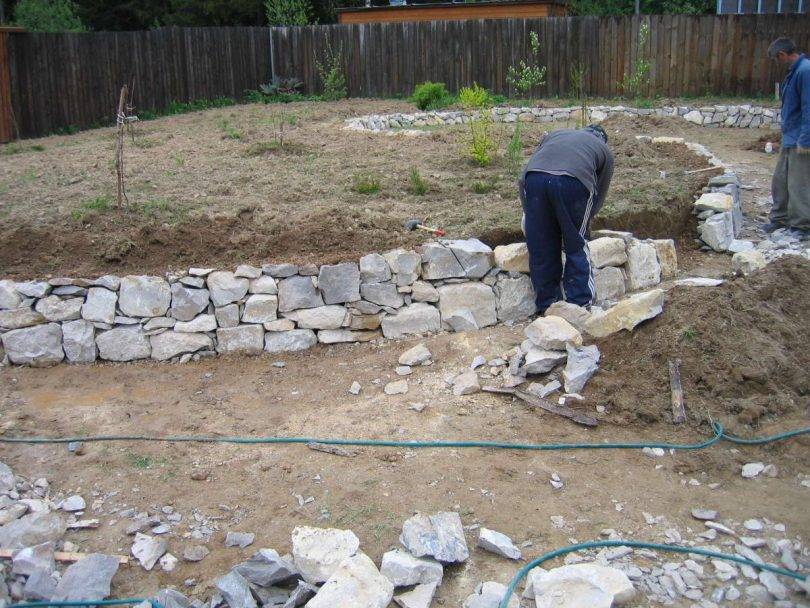

Монтаж стены из камня

Среди природных явлений, достаточно сильное влияние могут оказать следующие:

  1. Увеличение грунта в объеме в зимнее время года;
  2. Ветер (актуально для двухметровой опоры);
  3. Вибрация (если рядом располагается ЖД станция);
  4. Сейсмические явления (все зависит от регионального расположения);
  5. Подмывание дождевой водой.

Что учесть при возведении конструкции

Учитывая тот факт, что подпорную стену можно причислить к одному из сложнейших архитектурных сооружений, многие рекомендуют обращаться за помощью именно к специалистам

При его возведении важно учитывать ряд моментов, от которых впоследствии будет зависеть то, насколько прочной и надежной будет эта конструкция, и как долго продлится время ее существования. Как уже отмечалось выше, возведение опоры лучше всего доверить мастерам, однако это можно вполне сделать самостоятельно, при условии владения необходимыми знаниями и навыками в данной сфере

Существует ряд условий, на которые необходимо обратить особое внимание:

возведение опоры осуществляется только на грунте, который отличается особой устойчивостью, это может быть щебень, глина, гравий, супеси и прочее;
в холодный период времени верхний слой земли не должен промерзать более чем на 150 сантиметров;
рекомендуемое расстояние от поверхности до грунтовых вод — более 100 сантиметров, а то и глубже;
конструкция подпорной стенки при самостоятельном возведении не должна превышать отметки полутора метра
Если есть необходимость возвести более высокую стену, то важно обратиться к мастерам, которые позаботятся о составлении верных расчетов, принимая во внимание грунтовое давление и подвижность почвы

Подпорные стенки из различных материалов

Основными параметрами при подборе материала для строительства являются его водостойкость, невосприимчивость к агрессивной среде, легкодоступность и шансы на большую продолжительность эксплуатации. Значение имеет также высота постройки.

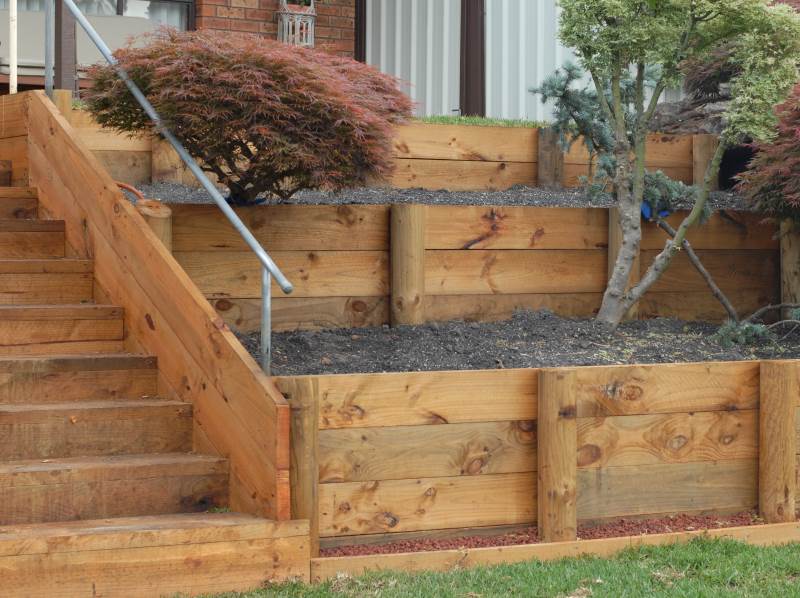

Из дерева

Возможно вертикальное и горизонтальное расположение бревен в опорном объекте. В первом случае глубина вкапывания составляет треть длины балки. В подготовленную траншею засыпают прослойку щебня в 0,15 м, которую затем трамбуют. Бревна ставят плотно одно к одному и укрепляют проволокой. Чтобы сооружение было устойчивее, траншею заливают смесью цемента и песка. Заднюю часть покрывают герметиком (например, рубероидом) и засыпают почвой.

При обустройстве горизонтальной конфигурации сначала закапываются опорные столбы. Расстояние между ними – 1,5-3 м. Чем оно меньше, тем надежнее будет конструкция. Горизонтальные элементы можно размещать в пазы, предварительно вырубленные в столбах, либо к их задним частям. Во втором случае нужно заблаговременно выложить гидроизоляционный материал, так как первая балка будет помещаться на землю. Бревна крепят к опорным столбам проволочными связками либо гвоздями.

Из бетона

Пошаговая инструкция по монтажу бетонного укрепления:

  1. Подготавливается траншея достаточной глубины, в которую входит пространство под подушку из гравия и песка. Спереди будущей стены нужно оставить 0,3 м пространства, для задней грани – 0,5 м. Грунт для создания наклона вынимается вручную. Уклон проверяют при подготовке опалубки и заполнении ее бетоном и выправляют по мере надобности.
  2. Выполняется армирование фундамента. Металлические прутки, которые торчат из бетонной толщи, должны иметь высоту минимум 0,5 м. Подошву оставляют для закрепления примерно на месяц. До истечения этого периода выполнять работы не нужно.
  3. Для изготовления опалубки используют фанерный материал, обработанный составом, обеспечивающим водостойкость. Габариты – 244*122*15 см. На одну заготовку затрачивается 3 листка: по одному для каждой грани и третий, разрезаемый – для боковушек.
  4. Воспрепятствовать расхождению швов помогает армировка. По завершении заливки в боковой зоне просверливаются отверстия, в которые вставляют прутья. Располагать их можно в виде шахматки. Расстояние между соседними элементами – 0,4-0,5 м, длины выходящих хвостов – 0,3-0,4 м.
  5. Для создания связок между гранями подойдут уголки из металла. По периметру опалубки можно пригвоздить брусья 5*5 см. С трех сторон устанавливают укрепляющие подпорки.

Из камня

Тип фундамента организуют ленточный. Если раствор при возведении стенки не применяют, швы можно наполнить почвой, в которую потом посадить семена культур, имеющих мочковатую корневую систему. Это сделает конструкцию эстетичнее и прочнее.

Из кирпича

Самостоятельно можно сделать стенку высотой до 1 м, в ином случае воспользоваться услугами мастера. Материалом служит хорошо обожженный красный кирпич, укладываемый на раствор в перевязь. Используют ленточный фундамент глубиной не менее метра и шириной втрое большей, чем у стены. На дне делают щебневую или гравиевую засыпку в 0,2-0,3 м, а сверху – песчаный слой в 0,1-0,15 м. Кладка в единичный кирпич подойдет для укреплений высотой менее 0,6 м. Для более крупных стенок ее делают в полторы-две единицы, при этом нижняя область будет шире.

Какую стенку выбрать

Ситуация даже в границах одного участка может быть разной. Необходимо учитывать особенности рельефа, характеристики грунта, глубину подземных вод и другие условия. Понятно, что подпорная стенка не должна быть слишком дорогой и трудоемкой в устройстве, поэтому при выборе нужно взвесить как геологические, так и финансовые возможности:

  • При больших перепадах высот руководствоваться только расчетами, проведенными инженерными службами.
  • При низком УГВ и разности высот не более 1 м можно использовать гибкие подпорные стенки из стальных труб, между которыми установлены забирки из досок, шпал, небольших габионов, плоских листов.
  • При любых грунтах и нагрузках отлично себя проявляют уголковые стенки из железобетона. Но у них есть один существенный минус — высокая цена.

Экономически нецелесообразно в частном строительстве возводить сооружения из монолитного и сборного железобетона (ФБС). Тогда как каменные сухой кладки или на растворе достаточно экономичны. Они не требуют заглубленного массивного фундамента, хорошо удерживают склон и выглядят эффектно. Но перепад не должен быть более 1-1,5 м. При большей разнице высот рекомендуется провести террасирование со ступенчатой отсыпкой и укреплением откосов.

Земляные работы – формирование уступов путем вынимания грунта

Если возить почву кубометрами на участок нет ни возможности, ни желания, лучше сделать ярусы путем рытья площадок в склоне. Сначала делается разметка, с учетом спуска вниз, который может быть сквозным или разбитым на отдельные марши. Надо помнить, что площадь будет тем меньше отмеченного пространства, чем больше угол отклонения местности от горизонта. Разница составит от нескольких десятков сантиметров до метра и более.

В процессе рытья плодородный слой рекомендуется откидывать в отдельную груду, чтобы в дальнейшем не высаживать растения на бедном глубинном грунте, который обычно представлен суглинками или супесью. После того, как площадка будет выровнена, на ней и на следующем уступе строится подпорная стенка вдоль получившегося обрыва. Если ярусов ниже нет, то просто выкладывается бордюр по краю. Вся площадь затем покрывается снятой ранее почвой.

Обязательно нужно оставить наклонные дорожки или сделать ступени, но желательно и то, и другое в комплексе. Расчет следует делать на то, чтобы можно было прокатить садовую тележку по всем террасам, от дома, который располагается обычно на вершине возвышенности. В зависимости от типа посадок может возникнуть необходимость и в культиваторе, и в мотоблоке, которые также проще катить по пандусу, чем нести по лестнице.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
