Обзор модификаций погружных насосов Малыш

Насос Малыш: технические характеристики, позволяющие создать насосную станцию

Одной из причин популярности данного типа оборудования является то, что из него можно создать полноценную насосную станцию, которая может быть включена в автоматическую систему водоснабжения. Для этого нужно всего лишь дополнить конструкция насоса реле давления, обратным клапаном и гидроаккумулятором. При помощи реле можно поддерживать необходимый уровень жидкости в емкости, так как оно автоматически включает или выключает насос при повышении или понижении уровня воды соответственно.

При достаточном диаметре насоса Малыш можно выдавать хороший напор воды, который подойдет не только для полива приусадебного участка, но и для создания автономного водопровода в небольшом дачном доме. Это позволяет не только в значительной степени упростить организацию водоснабжения, но и существенно уменьшить расходы. Сам агрегат стоит порядка 1-3 тысяч рублей, а установка реле и другого дополнительного оборудования обойдется вам еще в тысячу. Это значительно дешевле, чем монтаж автономной системы водоснабжения на базе централизованного трубопровода.

Схема водоснабжения частного дома с использованием погружного насоса

Устройство водяных насосов «Ручеек»

Все насосы модельного ряда Ручеек – бытовые. Они не предназначены для перекачивания больших объемов воды и используются только в индивидуальных колодцах и скважинах диаметром более 100 мм и глубиной не более 40 м.

При этом их мощности вполне хватает для обеспечения бытовых потребностей и полива садово-огородных насаждений на приусадебном участке.

Устройство и принцип действия

Конструктивно все модели практически не отличаются друг от друга: все они погружные, вибрационного типа.

В корпусе размещены основные элементы насоса:

• Электромагнит, состоящий из сердечника и двух катушек;
• Якорь;
• Жестко связанный с якорем поршень, который при движении выталкивает жидкость из камеры в выходной патрубок.

Единственная отличительная конструктивная характеристика насосов Ручеек – это расположение водозаборного патрубка. У всех моделей кроме Ручеек-1М он находится в верхней части корпуса.

Такое расположение снижает вероятность попадания в агрегат твердых примесей – находящегося в воде песка и ила. А также исключает перегрев двигателя, который находится в нижней части и всегда охлаждается перекачиваемой водой.

Правила эксплуатации

Чтобы устройство работало долго и надежно, инструкция по эксплуатации насоса Ручеек должна соблюдаться неукоснительно. Равно как и правила его монтажа.

В колодец или скважину устройство опускается вертикально с помощью троса, продетого в специальные проушины на корпусе;

На фото показано крепление страховочного троса

• Чтобы агрегат во время работы не соприкасался со стенками колодца или обсадной трубы, на него должно быть надето защитное резиновое кольцо. Как правило, оно идет в комплекте с насосом;
• Питающий кабель перед монтажом в источник необходимо зафиксировать на подающем трубопроводе, чтобы он не провисал. Это легко сделать своими руками с помощью пластиковых хомутов.

В процессе эксплуатации через каждые два часа непрерывной работы устройство следует отключать на 15 минут. Вообще оно рассчитано на 12 часов работы в сутки, поэтому при круглосуточной потребности в воде желательно иметь два насоса или оборудовать систему накопительной емкостью (гидроаккумулятором).

Комплектация

В комплект каждого насоса любой модели помимо его самого входят хомуты для фиксации шлангов, амортизационное резиновое кольцо и фильтр очистки. Длина питающего кабеля зависит от рекомендуемой глубины погружения конкретной модели. Она может равняться 6, 10, 16, 25, 32 или 40 метрам.

Цена комплектующих входит в стоимость устройства. А вот все прочие необходимые элементы системы (обратный клапан, шланг, гидроаккумулятор) приобретаются отдельно.

С гидроаккумулятором и реле давления такое устройство превращается в мини-насосную станцию

Кроме того, в сам насос вмонтирован датчик, автоматически отключающий его при перегреве, который может случиться при длительной работе или снижении уровня воды в источнике.

Монтаж

Монтаж вибрационного насоса своими руками осуществить довольно просто, особенно если под рукой имеется инструкция. Начинают монтаж насоса с определения глубины его погружения. Затем необходимо подобрать гибкий пластиковый или резиновый шланг с внутренним диаметром около 18 миллиметров. Не стоит брать шланги с меньшим диаметром, так как это создаст лишнюю нагрузку на насос. Также подходят для подачи воды металлические или пластмассовые трубы. Но их обязательно присоединяют к насосу посредством шланга, минимальная длина которого должна составлять два метра.

Когда шланг подобран, его необходимо присоединить к выходному патрубку устройства с использованием хомута. При использовании насоса в зимний период необходимо предотвратить замерзание и обеспечить возможность оттока жидкости. Для этого рядом с корпусом насоса в шланге делается маленькое отверстие (примерно 1,5 миллиметра). На лето данное отверстие легко закрывается изолентой. После присоединения шланга необходимо закрепить капроновый шнур на проушинах насоса. Как правило, этот шнур длиной около 10 метров есть в комплекте насоса. В том случае, если есть необходимость увеличить длину, то можно воспользоваться проволокой и присоединить ее к капроновому шнуру. Стоит запомнить, что проволока или металлический трос не крепятся напрямую к устройству, так как это может повредить крепежные отверстия.

Продев трос в заушины, его закрепляют. При этом крепежные узлы должны быть на расстоянии не менее 10 сантиметров от корпуса устройства, чтобы их не засосало внутрь. Обрезанные края обязательно надо оплавить, чтобы трос не расплелся. Перед установкой насоса следует заранее просчитать, каково расстояние от розетки до места водозабора. Только так можно узнать, кабель какой длины необходим, чтобы подключить вибронасос. В комплекте с насосом «Малыш» идет шнур длиной от 6 до 40 метров. Обычно его длина указана в инструкции.

В итоге от насоса должны идти: шланг, капроновый трос и электрический провод. В нескольких местах их соединяют между собой скотчем. Интервал между соединениями должен составлять 1- 2 метра. Первое такое соединение должно располагаться от корпуса насоса на расстоянии не более 20 сантиметров. Когда насос работает, довольно часто бывает вибрация, которая способствует соприкосновению устройства со стенками узкого колодца или обсадной трубы в скважине. В результате корпус повреждается и это может привести к поломке всего устройства. Для предотвращения этого перед погружением насоса на него следует надеть кольцо из резины. Оно будет амортизировать возможные удары и обеспечит дополнительную защиту корпуса.

После того, как все присоединено к насосу, его необходимо опустить в воду и ровно повесить, чтобы не было касания стенок и зазоры со всех сторон по возможности были одинаковые. Наверху колодца необходимо установить планку, к которой будет крепиться подвеска, желательно из эластичного и при этом прочного материала. Такая подвеска позволит снизить вибрацию, которая появляется, когда прибор работает. Подвеску можно сделать из куска резинового шланга или медицинского жгута. С подвеской соединяют верхний конец троса так, чтобы создавалось напряжение.

Электрический провод ложится на планку свободно без каких-либо натяжений. Теперь насос готов к работе. Перед использованием его нет необходимости смазывать или заливать водой. В случае, если устройство имеет 1 класс защиты, то розетка нуждается в заземлении. Включать прибор можно сразу после того, как его погрузили в колодец, скважину или водоем. В случае, если устройство имеет нижний забор воды, то расстояние от корпуса до дна должно составлять до одного метра. Насосы с верхним забором воды можно погружать ниже, но при этом его корпус не должен соприкасаться с дном. Это может привести к повреждению при работе.

Чтобы насос работал дольше, рекомендуется приобрести на него механический фильтр, дабы избежать внутреннего загрязнения устройства. Если внутрь насоса часто будут попадать мелкие частички, то поршень и обратный клапан быстро износятся, а шланг забьется, вызвав критическое повышение давления воды. Чаще всего для вибронасосов применяют в качестве фильтра обычную цилиндрическую прокладку из волокнистого полиэтилена или другого пористого материала.

Особенности установки и подключения

Главное правило: насос должен монтироваться в вертикальном положении, иначе срок его службы серьезно снизится. А глубина его погружения должна быть такой, чтобы всасывающее отверстие всегда находилось в воде. Поэтому нужно знать нижний динамический уровень воды в вашем источнике.

Динамический и статический уровни

Инструкция по установке:

• Приготовьте шланг для подачи воды. Его длина должна соответствовать глубине погружения, а диаметр – диаметру напорного патрубка;
• Закрепите шланг на патрубке с помощью пластикового хомута;
• Зафиксируйте на всасывающем патрубке фильтр. Это особенно касается насосов с нижним водозабором, так как механические примеси, попадающие в рабочую камеру устройства, приводят к быстрому износу обратного клапана и поршня, забивают шланг, что приводит к критическому повышению давления внутри прибора;

• Убедитесь, что длина сетевого кабеля является достаточной. Если это не так, его нужно нарастить своими руками, но так, чтобы место соединения было выше уровня колодца;
• Пластиковыми хомутами объедините шланг и кабель, чтобы последний не мог сползти вниз, но находился в ненатянутом состоянии;

Монтаж насоса в колодец

• Если между насосом и стенками обсадной трубы скважины совсем небольшой зазор, то на его корпус нужно надеть резиновое кольцо, которое предотвратит механические повреждения устройства от вибрации;
• Зафиксируйте в специальной проушине на корпусе стальной трос или капроновый шнур, идущий в комплекте с насосом. К его верхнему концу крепко привяжите эластичную резиновую ленту длиной около 50 см – она будет гасить вибрацию;
• Опустите насос на тросе в источник до заданной глубины, после чего тщательно закрепите трос снаружи.

Теперь можно включать кабель в сеть и пользоваться устройством. Подключение возможно только после полного погружения, так как холостой ход быстро приведет к поломке.

К сожалению то, какое давление создает насос Малыш, устраивает не всех, особенно если в доме есть приборы, для нормальной работы которых оно должно быть не менее 2 атм. Вибрационные устройства в принципе способны его давать, но если источник расположен далеко, то происходят значительные потери напора на горизонтальных участках.

Но выход есть: насос нужно дополнительно оснастить обратным клапаном, реле давления и гидроаккумулятором, превратив его в мини-насосную станцию. Автоматическое поддержание уровня воды в гидроаккумуляторе осуществляется с помощью реле: оно включает насос, когда давление в нем падает.

На фото вы видите все, что необходимо для устройства насосной станции

Автоматика для насоса

К числу рекомендуемых автоматических устройств относятся:

• Контроллеры сухого хода, отключающие агрегат при попадании в него воздуха или песка;
• Поплавковые выключатели, срабатывающие при понижении уровня воды;
• Реле давления и термореле;
• Стабилизатор для насоса Малыш, поддерживающий ток неизменным при скачках давления;
• Пускозащитные устройства;
• Обратные клапаны;
• Гидроаккумуляторы, поддерживающие напор в сети через реле давления.

Чтобы иметь представление, как все это работает, предлагаем изучить следующую схему:

Гидроаккумулятор для насоса Малыш – схема подключения

• 1 – узел управления;
• 2 – кабель с вилкой для включения в сеть;
• 3 – кабель с розеткой для подключения насоса;
• 4 – автоматический выключатель;
• 5 – розетка;
• 6 – насос Малыш;
• 7 – питающий кабель;
• 8 – ниппель;
• 9 – обратный клапан;
• 10 – напорный трубопровод;
• 11 – крестовина;
• 12 – переходной ниппель;
• 13 – гибкая подводка;
• 14 – гидроаккумулятор;
• 15 – распределительный трубопровод.

При включении насоса он подает воду в гидроаккумулятор, подключенный к системе автоматики. Когда давление в нем достигает номинального значения, реле давления отключает насос и вновь включает его, когда оно падает.

Гидробак на 5 литров с реле давления

Ключевые особенности и сферы применения насосов «Малыш»

Достоинствами насосов типа «Малыш» являются:

• небольшой диаметр, который не превышает 255 м;
• легковесность, граничащая на уровне 3400 г;
• адаптированность к сравнительно теплой t 0C воды  (не более =35);
• способность транспортировать воду к потребителю, находящемуся на расстоянии не более 100 м от места водозабора (открытого водоема);
• бесперебойная работа с жидкостями, в которых присутствует около 0,01 % взвешенных частиц. Для грязной воды они не предназначены;
• невысокая мощность – порядка 250 Вт;
• потребность в 200 В напряжения с небольшими отклонениями в 5 %. Учитывая, что в этот параметр в сети достаточно динамичен, во избежание поломок устанавливают дополнительный стабилизатор напряжения, который сгладит перепады и защитит технику от его скачков;
• средняя пропускная способность – около 400 литров в час.

Насосы «Малыш» используют для:

• водозабора и последующего водоснабжения жилых и производственных помещений, ферм;
• перекачивания жидкости из искусственных емкостей;
• дренажа затопленных помещений, подвалов;
• заполнения бассейнов и других малых гидротехнических сооружений;
• организации систем полива земельных участков, парников.

Уязвимые места насосной техники

Несмотря на простую конструкцию и износостойкие материалы, некоторые детали и узлы оборудования со временем выходят из строя

На этапе выбора и в процессе эксплуатации следует обратить внимание на следующие нюансы:

• Изнашиваемость резиновых элементов. Мембраны и клапаны можно заменить новыми, но для продления срока службы иногда используют сетчатые фильтры, задерживающие крупные частицы грязи.
• Понижение производительности из-за перепадов напряжения. Стабилизатор исправит ситуацию.
• Невозможность раскрытия корпуса в связи с коррозией болтов. Чтобы появилась возможность замены резиновых элементов, стальной крепеж меняют на болты из цветных металлов.
• Перегревание по причине сухого хода. Во избежание поломки необходимо следить за уровнем воды.

Видео: ремонт вибрационного насоса

Можно сделать вывод, что вибрационные погружные насосы – лучший вариант для неглубоких источников, которые находятся на дачных участках, в загородных имениях и коттеджных поселках. Изучение технических характеристик моделей разных производителей поможет вам выбрать прибор, подходящий именно для вашего участка.

Для того, чтобы обеспечить приусадебный или дачный участок стабильным водоснабжением, очень часто прибегают к помощи электрического насоса бытового характера.

Современный рынок насосного оборудования сегодня насыщен всевозможными моделями бытовых электрических насосов от разных зарубежных и отечественных производителей.

Поэтому, дачнику, который впервые выбирает такой вид оборудования, порой очень трудно остановить свой выбор на какой-то определенной модели насоса

Мы же предлагаем остановить ваше внимание на бытовом , который оптимально используется там, где необходим сравнительно небольшой объем водоснабжения

Конечно, некоторые скептики сейчас могут задать вполне резонный вопрос: мол, чем насос Малыш лучше остальных аналогов? И как же устроен агрегат этой модели?

Поэтому чтобы снять все вопросы, касающиеся насоса Малыш, мы в этой статье максимально подробно опишем устройство этого агрегата, укажем все его характеристики, а также расскажем о том, в каких ситуациях его наиболее эффективно применять.

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

• наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
• отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
• может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

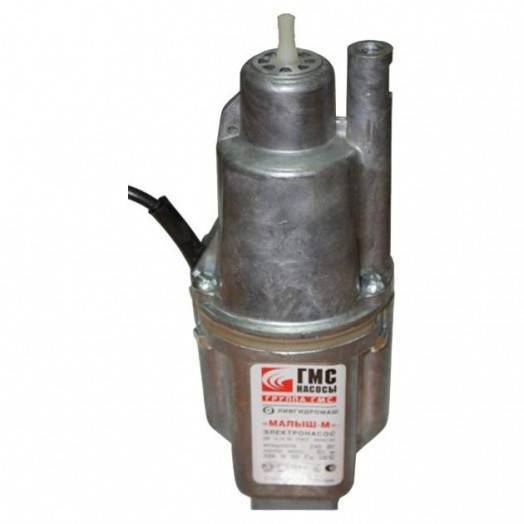

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Рекомендации по монтажу и эксплуатации насоса

Перед тем, как погружать устройство в колодец или скважину, сначала нужно произвести подготовительные работы:

• электрический кабель питания насоса рекомендуется соединить с напорным шлангом, чтобы избежать вероятности запутывания;
• на корпус агрегата надевается резиновое кольцо, выступающее в роли основной защиты от ударов при опускании и дальнейшем функционировании.

Это может привести к повреждению целостности механизма. Опускать насос в шахту скважины или колодца рекомендуется посредством бечевы или троса. Никаких дополнительных креплений для установки насоса внутри источника воды не требуется. Бечевы или троса вполне достаточно, чтобы справиться с той нагрузкой, которая возникает во время работы оборудования.

Насос Малыш в комплекте с кабелем

Насосы Малыш для колодцев или скважины на воду с отверстием для забора воды, расположенным в нижней части корпуса, следует устанавливать выше дна источника воды примерно на 1 м, а вот аналог с верхним отверстием для забора жидкости можно смело ставить непосредственно на днище.

Основные рекомендации по эксплуатации насоса:

1. Чтобы оборудование не перегревалось, его нужно периодически отключать на непродолжительный отрезок времени (до 20 мин.), причем такие насосы для воды для дачи Малыш не должны работать более 2 ч кряду.
2. Техника данного рода не предусмотрена для перекачивания сильно загрязненной воды, для улучшения качества жидкости на входе всасывающего патрубка устанавливается фильтрующий элемент.
3. Чтобы насос продолжал работать без необходимости выполнения ремонта, то после 25 часов эксплуатации выполняется его осмотр на предмет целостности.

Таким образом, для бытовых условий такого насоса вполне достаточно, чтобы организовать полив или подачу воды от источника

С целью повышения эффективности важно соотнести возможности устройства с параметрами скважины или колодца. Но следует помнить, что чем большая глубина источника воды, тем менее производительным будет насос, то есть, скорость перекачивания воды несколько снизится

В остальном же, и небольшая мощность, и достаточной силы давление напора, и приемлемая стоимость – все эти факторы объясняют рост популярности такого оборудования. Причем окупаемость насоса станет заметна практически сразу после начала эксплуатации.

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

понедельник, 2 июля 2018 г.

Обзор погружного вибрационного насоса Малыш

• Устройство оросительной и поливной системы на садовом участке, полив полей и орошение посадок, кроме того, оборудование можно эффективно использовать для откачки воды из искусственного водоема или, наоборот, его наполнения;
• Закачка воды из скважины или колодца в водопроводную систему или специальные емкости, с помощью данного насоса можно легко обеспечить водой все точки забора на дачном участке среднего размера;
• Откачка воды из подвалов и подсобных помещений в случае затопления. Компактные габариты, простота подключения и эксплуатации оборудования отлично подходят для этих целей.

• 1 — насос
• 2 — защитное кольцо
• 3 — хомут
• 4 — трос (шнур) капроновый
• 5 — связка
• 6 — шланг
• 7 — шнур питания
• 8 — пружинящая подвеска
• 9 — перекладина

• рабочее напряжение – 220Вт;
• производительность – 432 л/с;
• наличие верхнего и нижнего отверстий для забора воды;
• рабочая глубина – до 40 м;
• мощность – 245 Вт.

• Сам насос и электрический двигатель заключены в монолитный герметичный блок, что полностью исключает попадание внутрь воды.
• Номинальная мощность работы ниже, чем у базовой модели, и составляет всего 165 Вт. Этого вполне хватает для работы в небольшой скважине.
• Агрегат выдает 0,432 м³/час при напоре 20 м.
• Вес устройства не превышает 3 кг.

• При монтаже насоса для колодца Малыш оборудование нужно закреплять не ниже, чем на расстоянии 1 м от дна резервуара. Так вы сведете к минимуму попадание в механизм мусора со дна.
• Техника с клапаном в верхней части может быть установлена на дно резервуара, так как такое устройство исключает попадание мусора со дна.

• Перед тем как начать разбирать насос для воды для дачи Малыш, следует сделать на корпусе насечки, которые будут отмечать взаимное расположение частей. Это облегчит сборку после окончания ремонта;
• Затем нужно по очереди ослабить каждый из винтов, которые соединяют между собой части корпуса. Обычные винты можно при сборке заменить на болты с перпендикулярными прорезями или же на винты под шестигранный ключ. Для того чтобы ослаблять винты было проще, корпус можно сжать тисками в местах уступов под винты;
• После снятия корпуса погружного вибрационного насоса Малыш, необходимо установить поршневой диск — это очень важный момент, так как установка должна осуществляться строго параллельно седлу.

• Ослабление контргайки в устройстве насоса Малыш. Если гайка на регулировочном винте, который располагается в месте забора воды, ослаблена, то ее достаточно просто подкрутить, регулируя таким образом, эффективность работы агрегата.
• Выход из строя качающего штока. Одна из самых серьезных неисправностей, так как шток находится в соседнем узле и его очень сложно заменить без специализированного оборудования. Исправить такую поломку можно либо в специализированном сервисном центре, либо имея в своем распоряжении второй поломанный насос с другим типом неисправности. Во втором случае вам достаточно снять с насоса-донора исправный узел и установить его на оригинальное устройство.
• Поломка качающей манжеты. Чтобы обнаружить данный тип неисправности, нужно полностью разобрать агрегат. Качающая манжета выглядит как два небольших блюдца, которые расположены донышками друг к другу. Данная запчасть стоит совсем недорого и легко заменяется своими силами.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

• когда он поднят вверх, контакты замкнуты, питание подается;
• когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
• вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

• Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
• Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
• При эксплуатации с гидроаккумулятором выставить минимальное давление.
• Установить защиту от сухого хода.
• Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

Самостоятельный ремонт устройства

Следует сразу отметить, что при грамотной эксплуатации устройства все его конструктивные элементы исправно отработают положенный им срок. Но в некоторых случаях даже при правильной и аккуратной эксплуатации возможны сбои в работе насоса. Рассмотрим наиболее вероятные поломки и способы их устранения:

Монтаж насоса

• Снижение уровня подачи воды, насос при этом работает, вообще не издавая шума. В данном случае с большой долей вероятности можно говорить о снижение напряжения в локальной электросети. Выход из ситуации один – дождаться восстановления напряжения – подача воды автоматически возобновится.
• Снижение уровня подачи воды, насос при этом начал издавать громкий шум. Это может свидетельствовать об износе резинового поршня. Исправить неполадку можно, обратившись в сервисный центр.
• Снижение уровня подачи воды при нормальном функционировании устройства. Стоит проверить состояние резинового клапана. Велика вероятность его износа.
• Устройство не включается из-за срабатывания системы защиты. Скорее всего, произошло замыкание в катушке электропривода.

Совет. Не забывайте периодически осуществлять осмотр прибора для определения его состояния. Впервые осмотр осуществляется буквально через пару часов после первого включения устройства. Все последующие должны проводиться не реже 1 раза за сезон.

На этом мы заканчиваем рассмотрение особенностей эксплуатации насоса погружного типа Малыш. Удачной покупки!
