На какие параметры ориентироваться при подборе погружного насоса для воды

Фекальные насосы

Фекальные насосы иногда относят к дренажным: они предназначены для откачки вод из стоков, канализации. Такие аппараты применяются для загрязненных вод с примесью крупных частиц. Также они снабжены специальным режущим механизмом, предназначеным для особо твердых примесей.

Также, данные приборы используются для откачки сточных вод из унитазов, ванн, душевых, умывальников, раковин, стиральных и посудомоечных машин

При выборе такого насоса, важно обращать внимание на диаметры отверстий

В системах, изготавливаемых в нашей стране, диаметр достигает от 100 до 110 мм. Основной причиной этого является принцип отвода сточных вод, который принят в большинстве канализационных систем. Но в отличии от стран СНГ, в европейских странах имеются другие требования, поэтому прокладываемые трубы имеют меньший размер.

Штанговая ручная помпа — ее особенности

Этот тип насоса также известен как штоковый. Используется он в случаях, когда зеркало воды залегает глубже 12 метров. При таких параметрах поршневый тип справиться не может. По своей конструкции они немного похожи. Основной рабочий узел – цилиндр и поршень. Процесс выкачки осуществляется практически по той же схеме, что и в случае с поршневым аналогом. Однако они различаются тем, что сама помповая часть располагается непосредственно в водоносном слое. Вы можете рассмотреть его особенность на схеме:

На схеме изображена конструкция штангового насоса во всех деталях

Рабочий цилиндр находится непосредственно в толще воды. Для установки такого насоса необходима скважина с обсадной трубой. Рабочий цилиндр с основной частью связан напорным трубопроводом, внутри которого имеется штанга или шток. Именно он приводит в движение поршень. Что касается наличия клапанов, то здесь их также 2, первый расположен на заборном патрубке цилиндра, а второй на поршне.

Исходя из этой схемы становится понятным, что подача наверх происходит не просто методом всасывания. Располагающийся в водоносном слое рабочий цилиндр создает столб. Каждое движение поршня вверх-вниз создается давление, пополняя имеющийся столб новым объемом жидкости. По такой схеме воду можно поднять даже с глубины 30 метров.

Если сравнивать между собой поршневый и штоковый агрегаты, то при использовании последнего требуется приложить больше усилий на то, чтобы поднять воду на поверхность. По этой причине рычаг насоса часто делается удлиненным. Это позволяет при меньших трудозатратах добиться максимального хода поршня.

Подобные установки сложнее. Это касается и монтажных работ, и последующего обслуживания. Однако, если на вашем дачном участке отсутствует электричество, а водоносный слой располагается на глубине 25–30 метров, то штоковый насос является попросту незаменимым.

Определение производительности

Этот показатель сложных вычислений не требует. Расход насосного оборудования не должен превышать дебет глубинного колодца. Допустим, если приток в скважине 3 м3, производительности насоса 2,7 м3 в час будет вполне достаточно. Не страшно, если расход устройства будет, например, 1,5 м3 в час.

Главное не приобретать оборудование, производительность которого значительно выше дебета скважины. При эксплуатации такого насоса постоянно будет возникать ситуация, когда уровень воды будет падать до положения установки всасывающего устройства. Если последнее оснащено эффективной автоматической защитой, она будет отключать оборудование. Но нужно думать о том, что защита может когда-нибудь дать сбой, не сработать и насос сгорит в считанные минуты, работая на сухую. Поэтому лучше не рисковать дорогостоящим устройством, делая правильный выбор его производительности.

В загородных домах подключиться к центральному водопроводу практически невозможно. Что же делать? Проводить собственную систему подачи воды, делать колодец или скважину. Второй вариант более удобный, но требует решения массы различных вопросов.

Принцип работы

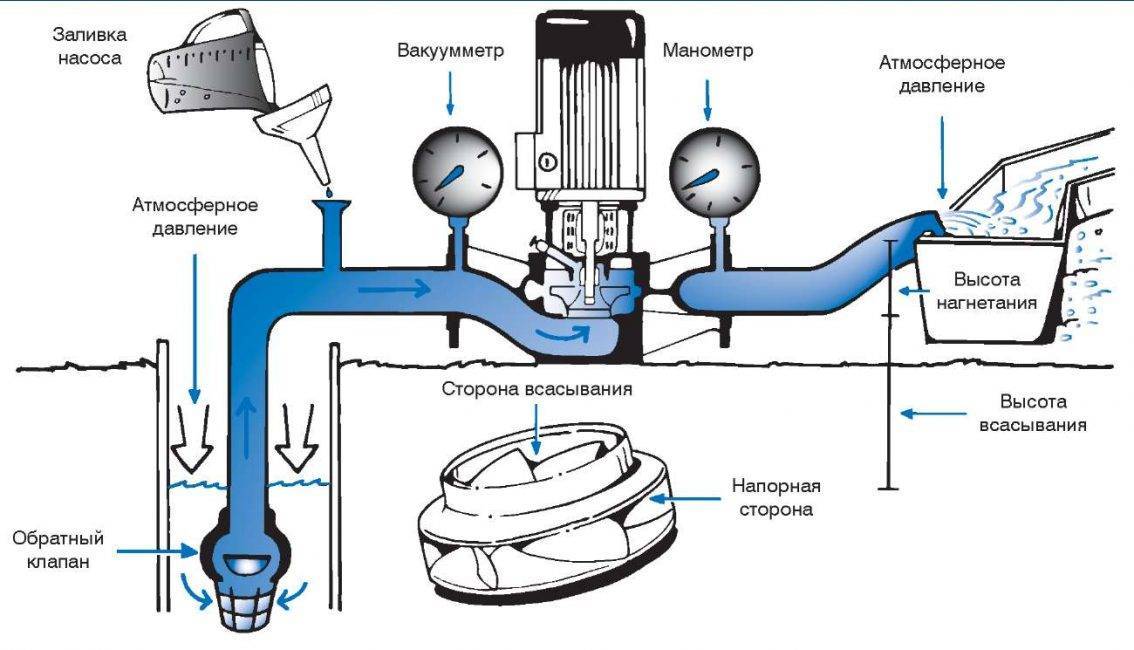

Схема работы

Принцип работы у водяных помп разных модификаций особо не отличается, однако конструкция и комплектация имеет свои нюансы.

При низком давлении вода переходит в специальный вакуумный отсек, откуда по патрубку мощным потоком вливается в шланг или трубу. Чтобы преодолеть сопротивление гидравлики, система должна обладать достаточной мощностью, чтобы давление было оптимальным для полноценной работы.

Разница в конструкции определяется способом создания вакуума:

  • центробежные
  • вихревые
  • вибрационные
  • дренажные
  • циркуляционные

По расположению, относительно «зеркала» воды, также отличаются.

Выделяют две группы:

  • Погружные, размещенные непосредственно в резервуаре с жидкостью
  • Поверхностные, располагающиеся неподалеку от резервуара

Популярностью пользуются дренажные, скважинные, колодезные модели и мотопомпы.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

На что обращать внимание при подборе погружного насосного оборудования?

Все погружные насосы, используемые для скважин, предназначены для подъема жидкости с глубины от нескольких метров до, более чем, 50 м., и создания необходимого давления в системе водоснабжения дома. Чтобы правильно выбрать подходящую модель следует учитывать шесть важных параметров. А именно:

  1. Производительность. Станция, для скважин может обеспечить достаточным количеством воды, как небольшой дом, так и двухэтажный особняк с несколькими ванными комнатами, сауной и т.д. Как определить необходимую производительность? Требуется подсчитать общее количество всех смесителей и кранов, установленных в доме. После чего полученное количество умножить на 500 л/час. Получится средний расход воды в доме. Модели, предназначенные для скважин должны иметь производительность на 10-15% больше чем среднее потребление воды за 1 час.
  2. Высота подъема воды. Насосы для скважин должны не только поднять жидкость на поверхность, но и создать необходимое давление в водопроводе. Необходимо выбрать станцию способную справиться с этой задачей. Расчет параметров осуществляют по формуле H=hs + 0,2*L + 30, где hs – глубина на которую будет опущена станция, а L, длина трубопровода водоснабжения. Остановить выбор следует на установке для скважин, с запасом напора в 10-15%. Станции, имеющие меньшую производительность, будут постоянно работать на пределе возможностей, что приведет к быстрой поломке.
  3. Диаметр. Погружные насосы должны быть меньше чем эксплуатационная труба приблизительно на 10 см. Практически все изготавливаемая техника имеет диаметр 100 мм. Поэтому эксплуатационная труба для скважин должна быть не меньше 110 см.
  4. Качество воды. Чтобы правильно выбрать насосы необходимо учитывать этот аспект. У некоторых водяных электронасосов способность справляться с загрязнением практически полностью отсутствует. Другие погружные насосы могут спокойно перекачивают воду с большим количеством песка и других мелких абразивных фракций. Данные параметры можно найти в технической документации.

Важно! Правильно выбрать насосное оборудование для небольшого частного дома несложно. Но если требуется произвести расчеты для многоэтажного здания с несколькими кухнями и сантехническими узлами, лучше воспользоваться помощью специалиста

Главные критерии – как сделать правильный выбор?

Среди множества характеристик стоит выделить несколько главных, на которые стоит обратить внимание в первую очередь, выбирая насос:

Предназначение насоса

Полив из загрязненного водоема, дренаж подвалов и колодцев, дренаж канализации, чистка водоема и так далее. Каждое возможное применение имеет различные оптимальные варианты, отличающиеся конструктивно и допустимым размером твердых включений. Также нужно учитывать, что поверхностные насосы не могут быть использованы, если глубина водной поверхности превышает 5 метров от точки установки аппарата.

Необходимые производительность и напор

Производительность подбирается исходя из объема задач, которые будут поставлены насосу.

При выборе поверхностного насоса необходимо учесть его неспособность работать длительно без перерыва. Необходимый напор подсчитывается суммированием высоты слива над водной поверхностью и 1/10 длины горизонтальных труб до места слива.

К примеру, имея колодец с глубиной водной поверхности 5 метров, и расстояние до канализации 50 метров, получаем требуемый минимальный напор 10 метров. Для большей надежности дренажной системы, советуют брать насосы с напором на 30% больше расчетной.

Внутренний механизм

Электронасосы для загрязненной воды настоятельно рекомендуют брать с всасывающим устройством центробежного типа. Центробежная сила внутри таких насосов не только обеспечивает движение воды в нужном направлении, но и отбрасывает твердые частицы от лопастей к корпусу, предупреждая их быстрое изнашивание.

Наличие автоматического поплавкового и электронного выключателя

Поплавковые выключатели предназначены для поддержания в емкости заданного уровня воды. Это позволяет автоматизировать процесс пополнения водонапорной башни или дренажа излишнего уровня сточных вод.

Однако, поплавкового выключателя не всегда достаточно, при необходимости выкачивать воду полностью, используются электронные выключатели, которые срабатывают при наличии нескольких сантиметров воды, и выключают насос, когда вода закончится. Желательно наличие хотя бы одного из указанных типов выключателей, чтобы не допустить работы насоса без воды.

Поверхностные насосы обязательно должны быть снабжены защитой от перегрева.

Наличие автоматического реле и встроенного поплавка

Качественные дренажные насосы оснащаются автоматическим реле для защиты от перегрева двигателя и работы всухую. Такой конструктивный элемент необходим, если у владельца оборудования нет возможности постоянно следить за работой, и если объем работ слишком велик, чтобы его можно было выполнить без перерывов.

Наличие поплавкового выключателя поможет насосу погружного типа автоматически поддерживать уровень воды в резервуаре в установленных границах.

Производительность

Производительность насоса измеряется литрами в минуту или кубическими метрами в час, перед покупкой насоса необходимо просчитать максимальную необходимую скорость выкачивания воды.

Также нужно помнить, что избыточная производительность насоса достигается за счет снижения напора или повышения потребляемой мощности, поэтому для бытовых нужд намного практичней будет взять устройство средней производительности, чем дорогой и неэкономичный промышленный аппарат.

Максимальный напор воды

Насосы для грязной воды обычно не используют для подачи воды под высоким давлением, но чтобы выкачивать воду, залегающую существенно ниже уровня слива, или слив находится на значительном удалении от водоема, понадобится насос с соответствующим напором.

К примеру, погружное устройство с напором 10 м может поднимать воду на 10 метров, и прокачивать её на 100 метров по горизонтали. Обилие твердых частиц снижает выдаваемый напор аппарата, поэтому при покупке рекомендуется выбирать модели на 30% мощнее необходимого.

Предельно допустимый размер частиц загрязнений

В технических характеристиках каждого насоса указан максимальный размер твердых частиц, с которыми он может справиться – от 5 до 50 мм. Слишком крупные частицы задерживаются решеткой на входном отверстии.

Более крупный размер частиц обычно связан с повышением потребляемой мощности, веса и стоимости аппарата, поэтому к этому вопросу нужно подходить исходя из поставленных перед насосом задач. Для полива будет достаточно 5 – 10 мм, для откачки погреба, водоема или колодца – 20 – 30 мм.

Необходимо помнить, что обычные дренажные насосы не способны перекачивать жидкости с волокнистыми загрязнениями, для этого будет необходим фекальный насос.

Лучшие погружные дренажные насосы

Насос погружной дренажный устроен таким образом, что внутренний механизм и крыльчатка ведут стабильную работу в тяжелых условиях. Это откачивание грязных вод с различными примесями: песок, частички ила, мелкие камни. Это выносливый, рабочий аппарат, который помогает отводить талую воду из подвалов, погребов при подтоплении. Отлично справляется с технической жидкостью из сливных ям, котлованов.

Karcher SP 1 Dirt

Немецкое качество по самой привлекательной цене. Дренажный насос с вертикальной установкой, небольшим весом 3.66 кг. Корпус изготовлен из прочной нержавеющей стали. В нижней части расположены широкие прорези для всасывания частиц размером 20 мм. Отличается маленьким энергопотреблением 250 Вт. Максимальная глубина установки до 7 м. Пропускная скорость 5.5 куб. м/час. Напор по магистрали 4.5 м.

Оборудован поплавковым механизмом с автоматическим контролем уровня воды. Предусмотрена термозащита от перегрева, холостого хода. Крепкая ручка для переноса, есть реле для переключения режимов автомат/ручной. Гарантийный срок 2 г.

Достоинства

  • Стабильное КПД;
  • Минимальное энергопотребление;
  • Легко пропускает частицы 20 мм;
  • Надежное уплотнительное кольцо из керамики;
  • Небольшая стоимость.

Недостатки

После прокачки грязной воды нужна промывка чистой водой.

В силу конструктивных особенностей, небольшого веса, стабильной производительности Karcher SP 1Dirt можно часто встретить в частом секторе. За счет небольшого веса, компактных размеров, насос удобно переносить для установки в любое место.

Лучшие бензиновые мотоблоки

Зубр НПГ-М-750

Лучшее бюджетное предложение отечественного производителя, хорошее соотношения качество/стоимость. Недорогая модель с отличными характеристиками. Максимальный мощь по магистрали 9 м, пропускная скорость позволяет прокачивать за один час до 13.5 куб. грязной воды. Оптимальный размер пропускаемых твердых частиц 35 мм. Несмотря на небольшую глубину погружения всего 7 м, дренажник быстро справляется с поставленной задачей.

Малый вес 4.7 кг, удобная ручка позволяют легко переносить аппарат без посторонней помощи. Среднее энергопотребление 750 Вт. Имеет встроенную термозащиту от перегрева. Поплавковый механизм контроля уровня воды, защищает устройство от холостого хода. Производитель порадовал долгой гарантией – 5 лет.

Достоинства

  • Отличное соответствие цена/качество;
  • Прочный нержавеющий корпус;
  • Защита от холостого хода;
  • Реле для регулировки Выкл/Вкл;
  • Легкий вес.

Недостатки

Не обнаружено.

По отзывам экспертов, это единственная модель погружного дренажника, которой производитель не побоялся установить самый длительный срок гарантии.

AL-KO Dive 55500/3

Погружная модель дренажного насоса немецкого производителя, отличается высоким качеством комплектующих. Прочный износостойкий корпус, высокая герметичность является отличительной характеристикой. Мотор надежно защищен от холостых оборотов в условиях критично низкого уровня воды. Пропускная способность – 5,5 кубометров за час. Это хороший показатель, для обеспечения водоснабжения, орошения участка и других целей.

Устройство рассчитано на работу только с чистой водой, так как размер пропускаемых твердых частиц всего 0,5 мм. Компактные габариты, небольшой вес 7,5 кг, максимальный напор по магистрали 30 м. Среднее энергопотребление 800 Вт.

Достоинства

  • Немецкое качество;
  • Тихая работа мотора;
  • Стабильность мощность;
  • Защита от холостого хода;
  • Приемлемая цена.

Недостатки

  • Не работает с грязной водой;
  • Нет термозащиты от перегрева.

Так как дренажник рассчитан на пропуск твердых частиц всего 0,5 мм, его категорически запрещается использовать для откачки грязной воды. Работает только с водой из отстойников, накопительных резервуаров с дождевой водой.

Как установить погружной насос?

При монтаже дренажного погружного насоса своими руками необходимо учесть уровень загрязнения водоема и пропускную способность насоса. Если насос не способен пропускать твердые частицы более 10 мм, то его устанавливают на некотором расстоянии от дна.

При пропускной способности 10 – 30 мм защищенный решеткой агрегат может быть расположен на твердом глинистом или бетонном дне резервуара/погреба либо опущен на дно колодца для очистки от песка.

Пропускная способность более 30 мм позволяет справляться со строительным мусором и песчаным дном. Чтобы установить насос на заиленное и поросшее водорослями дно, скорее всего понадобится погружной фекальный насос с защитной сеткой.

Опускают аппарат на нужную глубину с помощью страховочного троса. Питающий кабель и выходной шланг не должны держать вес насоса. Для удобства их обычно скрепляют между собой.

В инструкции к устройству указывается максимально допустимый напор, для длительной службы насоса ему необходимо обеспечить систему водоотвода с напором не выше 75% от максимального. После установки насос тестируют, не поднимая выходной патрубок из воды, потом подключают всю дренажную систему.

Если в инструкции к аппарату указывается необходимость верно определить рабочую точку, возможно, потребуется помощь специалиста для правильной установки. Дело в том, что двигатели насосов выходят из строя не только при избыточном напоре, но и при длительном недорасходе воды.

Каждый насос имеет график зависимости подачи воды от напора, если подача воды будет слишком низка, рабочая камера и двигатель устройства перегреются и выйдут из строя. Эта проблема обычно не затрагивает владельцев дренажных агрегатов с невысоким напором и высокой производительностью, но её необходимо иметь в виду, приобретая устройство с напором выше 10 м.

Кроме того, настоятельно рекомендуется обратиться к специалисту для правильного подключения системы питания. Электроснабжение – главная уязвимость погружных насосов, абсолютное большинство ранних поломок связано с неправильным подключением к сети.

Подбор качественного насоса – достаточно трудоемкая задача. Но ее легко выполнить, если заранее известно, какая самая тяжелая работа ему предстоит.

Границы глубины установки насоса в скважине

При установке погружного оборудования важно учитывать следующие ограничения:

  • насосный прибор, погруженный в середину водного пласта, должен иметь над собой не менее 1 метра воды;
  • устройство не должно соприкасаться со скважинным дном.

Схема расположения уровней различных подземных вод.

Первое ограничение обусловлено принципом работы погружного насосного оборудования и его устройством. Скважинный насос не всасывает окружающую воду. Отбор и подача ее наверх осуществляется за счет объема воды, которая под давлением попадает в устройство. Кроме того, охлаждение оборудования происходит за счет окружающей среды. Недостаточное количество жидкости чревато перегревом прибора и его быстрым выходом из строя.

Ограничение по расположению насосного оборудования над дном связано с тем, что в нижнем водном слое присутствует большое количество твердых частиц грунта. Особенно это касается песчаной выработки. Попадая внутрь механизма насоса, взвеси могут повредить его. Также частицы песка и глины загрязняют выкачиваемую воду, и она становится непригодной для использования в быту или питья.

Учитывая необходимость размещения устройства в нескольких метрах от дна и наличия воды над ним, легко рассчитать оптимальную глубину установки насоса в скважине.

Лучший фекальный погружной насос

Центробежная модель Jeelex Fekalnik 150/6 дренажной конструкции предназначена в первую очередь для откачки фекальных вод, оснащена 400-ваттным электродвигателем, заключенным в пластиковый корпус, и является одной из самых продаваемых моделей среди насосов подобного уровня. Доступность, относительно высокая мощность – именно за это оборудование и получило широкое распространение. Вертикальная конструкция спроектирована таким образом, чтобы откачивать жидкость, имеющую включения диаметром до 3,5 см. Производительность работы с глубины 8 метров составляет 9 кубометров канализационных вод.

В арсенале модели поплавковый выключатель, самостоятельно отключающий двигатель насоса от питания, а также защита от перегрева посредством теплообменной камеры и термопротектора. Рабочее колесо изготовлено из устойчивого к коррозии технополимера. Для удобства переноски на корпусе имеется рукоять.

Характеристики

  • Тип – дренажный (фекальный).
  • Мощность – 0,4 кВт.
  • Производительность (макс.) – 9 тыс. л/ч.
  • Макс. давление – 0,6 бар.
  • Длина сетевого кабеля – 10 м.
  • Конструкция – центробежная.

Особенности эксплуатации

Погружные насосы, в целом достаточно неприхотливы во время эксплуатации. Но чтобы электронасос прослужил дольше, потребуется соблюдать определенные рекомендации. А именно:

  1. Глубина погружения. Необходимо учитывать, что при максимальной нагрузке станция может быстро выкачать всю жидкость из колодца. Если планируется, использовать установку в постоянном режиме, необходимо опустить ее на достаточную глубину. Некоторые современные установки имеют датчики, самостоятельно выключающие установку при снижении запасов жидкости до определенного предела.
  2. Так как, для ремонта или обслуживания, потребуется достать гидронасос из колодца, лучше всего подключать систему водоснабжения с помощью гибкой полиэтиленовой трубы. Устанавливать несъемный трубопровод не практично.

При соблюдении следующих рекомендаций можно добиться того, что электронасос проработает весь срок эксплуатации и даже больше.

Способ установки

  • Поверхностный – на землю, рядом с водоемом – наиболее удобный способ, дающий легкий доступ к оборудованию в случае засорения. Из-за необходимости тратить часть энергии на всасывание воды по входной трубе, на выходе имеет невысокое давление (напор до 5 метров) и не может всасывать крупные частицы.
  • Полупогружной – на поплавок, входным отверстием вниз, обеспечивает значительно больший напор (7 – 9 метров) и возможность всасывать крупные твердые частицы.
  • Погружной – на дно водоема, максимальная глубина погружения зависит только от прочности гидроизоляции насоса и длины питающего кабеля (для бытовых моделей до 10 метров). Простые модели способны обеспечивать напор 8 – 10 метров, с инжекторами – до 15 метров.

Центробежные и вибрационные модели

Учитывая особенности работы различных моделей, легче выбрать оптимально подходящий насос для конкретных условий.

Вибрационные насосы

Вибрационный водяной насос для колодца отличается от всех прочих конструкций отсутствием вращающихся элементов. Этот нюанс позволяет значительно повысить износостойкость техники.

Наиболее популярными представителями вибрационных моделей являются насосы Малыш и Ручеек

Вместо классического мотора в вибрационных насосах работает электромагнитная катушка, притягивающая шток с поршнем при подаче тока. В это время в камере насоса создается разрежение, вода засасывается внутрь. Следующий момент работы – исчезновение тока, остановка хода штока. Для того, чтобы вода не пошла обратно, срабатывает обратный клапан, поэтому под давлением поршня жидкость перемещается в пространство за поршнем. При следующем колебании появление тока и движение поршня обеспечат не только всасывание жидкости, но и проталкивание воды из пространства за поршнем в подающий трубопровод.

Подобные возвратно-поступательные движения штока можно считать вибрациями, поэтому насос и получил свое название.

Установка вибрационных моделей в целом безопасна для колодца. Исключение составляют источники на плывунах. Из-за низкой плотности и прочности грунта вибрация может стать причиной деформаций в почвенных слоях и, как следствие, разрушения конструкции колодца.

Надежные вибрационные насосы отличаются также невысокой стоимостью, что делает подобный вариант весьма привлекательным для оснащения системы подачи воды, если по остальным параметрам выбранная модель также подходит для конкретных условий.

Центробежные насосы

Принцип действия центробежных насосов для колодцев для водоснабжения основан на образовании при вращении рабочего элемента центробежной силы, под действием которой вода проходит из заполненной камеры в трубопровод, образуя зону разрежения, в которую засасывается следующая порция жидкости. Направление движения воды определяется величиной давления в различных секторах насоса: пониженное у центра вращающегося колеса, увеличенное – у стенок.

Конструктивно рабочий элемент представляет собой насаженное на вал колесо с размещенными на нем лопастями. Изгиб лопастей – против хода колеса.

Погружной колодезный насос Grundfos центробежного типа

Эксплуатация центробежного насоса имеет свои особенности. Включать агрегат можно только тогда, когда он полностью погружен в воду. Это позволяет избежать опасного для техники «сухого хода» и защитить модель от поломки при скачке напряжения

При эксплуатации центробежной модели важно контролировать уровень воды, поэтому насос для колодца погружной с автоматикой идет в комплекте или с самым простым поплавком, которые позволят исключить вероятность захвата воздуха при снижении уровня

Центробежные насосы станут оптимальным ответом на вопрос, какой насос лучше для колодца, в котором вода содержит мелкие нерастворимые примеси (песок). Содержание примесей в воде может достигать 185 г/м3. Для защиты от абразивного действия песка лучше выбирать модели с корпусами из нержавеющей стали. Если вода чистая, а режим работы агрегата не является чрезмерно интенсивным, можно выбрать более дешевые модели с пластиковыми корпусами.

Монтаж погружного насоса

Если у вас нет возможности или желания привлечь к установке погружного насоса в источник специалистов, это можно сделать и самостоятельно, предварительно изучив рекомендации производителя по монтажу и приобретя все необходимое.

Вам понадобятся:

  • Шланг или пластиковая труба подходящего к напорному патрубку диаметра;
  • Страховочный металлический или синтетический трос;
  • Кабель достаточной длины для подключения к электросети;
  • Фиксирующие элементы – скобы, муфты.

Порядок установки насоса в скважину

Инструкция по монтажу для всех подобных агрегатов стандартная, и может незначительно различаться в деталях:

  • К насосу с помощью муфты присоединяется шланг, по которому вода будет подаваться из источника;
  • Шланг и электрический кабель скрепляются друг с другом скобами или хомутами;
  • В специальную проушину в верхней части корпуса продевается страховочный трос;
  • Насос опускается в скважину или колодец посредством этого троса. Опускать его на кабеле нельзя!

После достижения агрегатом требуемой глубины трос закрепляется на оголовке скважины или стенке колодца, а кабель подключается к сети.
