Схема стропильной системы полувальмовой крыши

Монтаж вальмовой кровли по безраспорной системе

Шаг 1. Первым делом нужно приобрести весь необходимый материал, привезти его на место строительства, подготовить стропила к дальнейшей работе

Здесь важно сделать заготовки такими, чтобы были соблюдены все размеры и срезы. Также именно на этом этапе можно заняться и сращиванием стропил

В данном случае будут использоваться шестиметровые стропила сечением 15х15.

Вначале подготавливаются все необходимые материалы

Макет из двух стропил

Шаг 2. Далее можно заняться изготовлением и монтажом мауэрлата. Сначала требуется по периметру стен дома создать опалубку и проложить в ней армирующие прутья. Размер бетонного пояса в этом случае должен получиться 20х20 см. Здесь сразу же устанавливаются мощные металлические болты для установки и фиксации самого мауэрлата.

Сооружение опалубки

Шаг 3. После изготовления опалубки ее нужно залить бетонной смесью и дать застыть. В это время брус для мауэрлата сечением 10х20 нужно обработать защитными составами.

Застывание бетонной смеси

Цены на цемент и основы смесей

Цемент и основы смесей

Шаг 4. Перед дальнейшими работами опалубку нужно удалить, а бетонный пояс – закрыть гидроизоляцией.

Укладка гидроизоляции

Шаг 5. В мауэрлатном брусе требуется просверлить отверстия, которые будут совпадать с торчащими из бетонного пояса болтами. Далее брус нужно надеть на шпильки и установить его по периметру стен.

В мауэрлатном брусе сверлятся отверстия

Установка бруса по периметру

Шаг 6. Излишки шпилек-болтов нужно срезать и закрутить их гайками, закрепив таким образом мауэрлат дополнительно.

Закручены гайки

Шаг 7. Теперь можно приступать к установке стропил по безраспорной системе. Это значит, что на стропилине будет делаться запил, который позволит ей не скользить по мауэрлату. Тогда нагрузка будет идти на стену дома. Но сначала требуется установить подконьковый брус посередине крыши. Он будет играть роль сродни мауэрлату. Фиксируется брус на стойках такого же сечения, как и он сам – 15х10. Все соединения производятся при помощи металлических уголков. Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции.

Сначала требуется установить подконьковый брус посередине крыши

Все соединения производятся при помощи металлических уголков

Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции

Шаг 8. Далее требуется установить диагональные стропила. Они получились сращенные из двух брусьев 15х5 см.

Установка диагональных стропил

Еще одно фото процесса

Шаг 9. Теперь необходимо переходить к установке остальных рядовых стропил

Важно помнить, что они держатся на мауэрлате за счет выпилов в области касания стропилины и мауэрлата, а также конька. Все соединения забиваются на три гвоздя, можно использовать уголки

Шаг между стропилами здесь – 60 см.

Монтаж остальных рядовых стропил

Создается выпил в области касания стропилины и мауэрлата

Шаг 10. По мере перехода на диагональные стропила длину обычных стропил нужно корректировать – получатся нарожники, и крепить их уже не к коньковому брусу, а к диагональным стропилам.

Нарожники нужно прибивать к диагональным стропилам

Результат проделанной работы

Шаг 11. По оставшимся двум скатам тоже нужно установить стропила-нарожники по тому же принципу, что описан выше. Излишки длины стропилин нужно подрезать в соответствии с выбранной длиной свеса кровли.

По оставшимся двум скатам тоже нужно установить стропила-нарожники

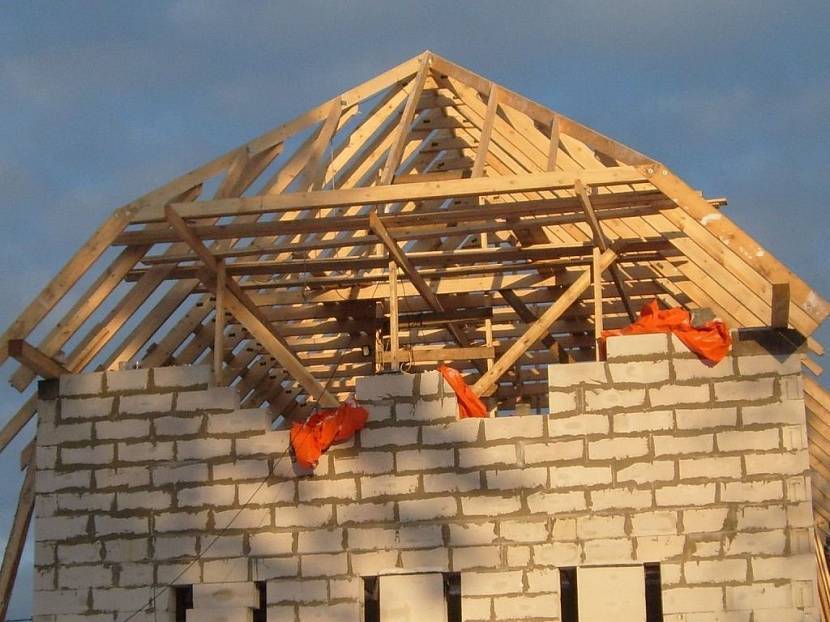

Готовая стропильная система

Цены на строительные леса

Строительные леса

Шаг 12. Установка стропильной системы вальмовой кровли завершена. Далее можно монтировать защитные мембраны, утеплитель, обрешетку и непосредственно кровельный материал.

Теперь можно монтировать защитные мембраны

Видео – Стропильная система вальмовой крыши

Как видно из этой статьи, создание стропильной системы крыши вальмового типа – задача действительно не самая легкая. Но при желании и с ней можно разобраться самостоятельно. Однако просить совета и помощи у опытных мастеров все же стоит хотя бы на этапе проектирования кровли, чтобы избежать допущения фатальных ошибок.

Это интересно: Утепление крыши изнутри своими руками, виды утеплителей и технология — читаем по пунктам

Как сделать полувальмовую крышу своими руками

Подготовка

Для монтажа полувальмовой крыши своими руками необходимо выполнить следующие предварительные операции:

1. Определиться с моделью (голландская, датская, совмещённая);
2. Нарисовать чертёж крыши в соответствии с размерами уже возведённых стен;
3. Рассчитать необходимое количество материалов, закупить и доставить их;
4. Сформировать бригаду, собрать инструмент и приспособления для возведения кровли;
5. Всё дерево предварительно очистить от коры и покрыть антисептиком и антипиреном.
6. По периметру несущих стен залить армированную стяжку из бетона, установив резьбовые закладные шпильки для крепления мауэрлата с шагом около 1 метра.
7. На застывшую стяжку уложить рубероид.
8. Установить брус для мауэрлата и зафиксировать его гайками.

Порядок монтажа двухскатной крыши (голландская модель)

1. Для этого типа крыши дополнительно устанавливается мауэрлат на срезанных частях фронтонов.
2. Установить коньковый прогон (рама, ригель которой и служит прогоном). При наслонной схеме следует установить центральные стойки.

1. Закрепить стропильные ноги. Здесь могут быть два варианта. Если предварительно были изготовлены рядовые и урезанные фермы, их устанавливают с расчётным шагом (рекомендуется 60 или 120 см) и крепят к мауэрлату. Если возводятся стропила в виде буквы «А», то устанавливается ряд стропил под коньковым прогоном, а затем – диагональные стропила для полувальм от конца прогона (крепят гвоздями) к углу карниза на мауэрлат (металлическими уголками).

1. Настелить нарожники, которые соединяют диагональные стропила и мауэрлат. В них обязательно делают подрезку для установки в мауэрлат.
2. Установить стропильные полуноги – короткие брусья, которые служат для формирования карниза по периметру фронтона.

Порядок монтажа четырёхскатной крыши (датская модель)

1. Для нижнего пояса ферм используется только качественная древесина либо усиленная профилированным металлом. Узлы и стыки ферм должны быть выполнены так, чтобы усилия распределялись вдоль волокон.
2. Установить коньковый прогон с опорами на внутреннюю стену со строго одинаковым шагом. Опоры выставить под уровень и закрепить.
3. На коньковую раму устанавливают две пары стропильных ног. Попарно ноги соединяют ригелями (в форме буквы «А»), при этом формируют скаты, проверяя расстояние между стропилами на одной высоте. Если они одинаковы, скат будет ровным.
4. Установить рядовые стропильные ноги «под нитку» с крайними.
5. Смонтировать диагональные или вальмовые стропила, присоединив их верхнюю часть к ригелю врубкой, а нижнюю – врезкой к мауэрлату по углам кровли.
6. Установить и выровнять центральные нарожники, затем прикрепить гвоздями или уголками к ригелю и мауэрлату.
7. При необходимости в треугольнике на фронтоне сделать вырез для окна. При отсутствии оконного проёма треугольник зашивают наружным покрытием (пластиком или сайдингом).
8. Выполнить дополнительную гидроизоляцию в месте примыкания верхней кромки вальмовой поверхности к треугольному фронтону.

Завершающий этап выполнения кровельных работ

Полностью сформировав стропильную систему, следует:

• выполнить проверку правильности установки элементов;
• сверить размеры и исключить неровности;
• выполнить усиление стропильной системы с помощью подкосов, все места крепления перемычек к стойкам усилить досками снизу;
• смонтировать карнизные кобылки, ветровые доски, крепления для сливной системы;
• уложить гидроизоляцию и обрешётку в соответствии с технологией настила выбранного кровельного материала;
• установить кровельный материал;
• уложить утепление на расстоянии минимум 5 см от гидроизоляции для обеспечения циркуляции воздуха под кровлей во избежание образования конденсата и зафиксировать его.

Какой кровельный материал лучше применить для полувальмовой крыши

Основные требования к материалу следующие: прочность и лёгкость. Самый оптимальный вариант для такой кровли – металлочерепица либо профнастил. Можно использовать мягкую кровлю, но следует учитывать то, что из-за применения сплошной обрешётки нагрузка на стропильную систему будет увеличиваться.

В заключение следует сказать, что полувальмовая конструкция крыши заслуживает достойного внимания. Несмотря на сложность монтажа и более высокую стоимость, она отличается эстетичностью, привлекательностью и стоит того, чтобы воплотить её в жизнь. Готовы ли вы к этому шагу? Если да, то немедленно приступайте к осуществлению своих планов!

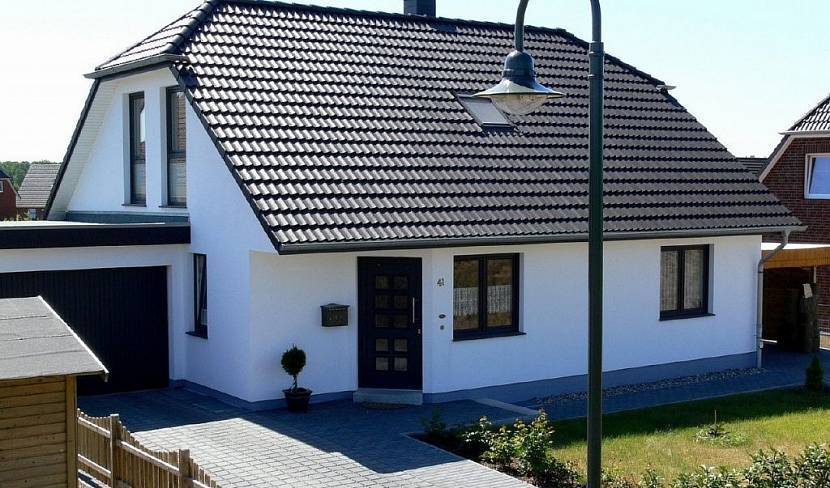

Достоинства и недостатки

Чем же отличается полувальмовая двускатная крыша от всех остальных видов и какими конструкционными особенностями она обладает?

Основным отличием вальмовой крыши является то, что она имеет два ската трапециевидной формы и два – треугольной формы, в то время как в кровле полувальмового типа скаты характеризуются наличием ломаной линии.

Архитектурные возможности таких крыш достаточно широки, поэтому их проект может быть исключительно индивидуальным, а ее конструктивные особенности зависят от таких факторов: климатических особенностей местности, типа выбранного материала, наличия либо отсутствия жилого помещения в подкровельном пространстве.

Преимущества

Важнейшее значение при выборе вида кровли имеют климатические особенности местности.

Например, в районах, характеризующихся снежными и суровыми зимами, крыши возводятся с крутыми скатами и маленькими свесами, а в областях, в которых дуют постоянные сильные ветры, целесообразно строительство кровельных свесов с небольшим уклоном.

Не менее важным преимуществом кровлей этого типа считается возможность обустройства в чердачном помещении жилой комнаты. Двускатная полувальмовая крыша – идеальное решение для создания мансардного этажа. Для увеличения размеров чердачного пространства скаты кровли изготавливаются с разным уклоном.

В этом случае, как правило, верхняя часть кровли делается более пологой, а вот нижняя ее часть выполняется фактически отвесной. Такая форма кровли позволяет надежно защитить фронтоны строения от любых атмосферных неожиданностей, что по праву является ее неоспоримым преимуществом.

Недостатки

Однако не лишена двускатная полувальмовая крыша и своих недостатков, важнейшим из которых является высокая сложность реализации проекта, обусловленная наличием большого количества дополнительных элементов, промежуточных стропил, ендов, ребер жесткости, подкосов, нарожников и остальных дополнительных конструктивных элементов.

Также к минусам этого типа крыши можно отнести высокий расход строительного материала для создания стропильной системы и кровельного пирога.

Выполнение расчета и чертежа стропильной системы

Большинство специалистов рекомендуют перед выполнением работ по устройству вальмовой крыши обязательную разработку необходимой проектной документации. Это достаточно простая процедура для грамотного и квалифицированного проектировщика, особенно в том случае, когда проектирование выполняется при помощи различных специализированных программных комплексов.

Пример подробного расчета стропильной системы с использованием специальной программы приведен на видео:

Однако, достаточно часто, прежде всего, в целях экономии, часть расчетов или чертежей заказчики выполняются самостоятельно. Такой подход нельзя считать целесообразным, тем не менее, он продолжает применяться. В этом случае следует соблюдать несколько основных правил расчета элементов стропильной системы вальмовой крыши.

Основные правила, учитываемые при проектировании

При проектировании и последующем выполнении работ следует учитывать некоторые особенности вальмовой крыши:

• промежуточные стропила всегда имеют более крутой наклон, если сравнивать их с угловыми элементами;
• при выполнении чертежей конструкций стропильной системы следует учитывать, что конек и стропила изготавливаются из материала одинакового сечения;
• центральные стропила вальмов упираются как в коньковый брус, так и в обвязку;
• угловые, более короткие, стропила вальмов упираются только в угловые стропила.

Несмотря на кажущуюся простоту основных правил устройства вальмовой крыши, ее проектирование и составление чертежей – крайне сложный и трудозатратный процесс, который целесообразнее и правильнее доверить профессионалам.

Разметка расположения главных элементов – конькового бруса и стропил

Этот важный этап проектирования практически всегда можно выполнить самостоятельно. Для этого следует произвести ряд последовательных и несложных операций:

• определить и отметить центральную ось здания с обоих торцов на верхней части карниза. Таким будет будущее местоположение конька;
• обычной измерительной (иногда ее называют мерной) линейкой (один ее конец находится на линии конька, другой – на боковой стене) необходимо разметить места расположения обычных стропил;
• следующие этап – разметка длины свеса, когда измерительная линейка располагается одним концом за пределами стены;
• все описанные операции необходимо выполнить для всех стен строящегося здания.

После завершения определения мест конька и стропил, становятся более понятны очертания будущей вальмовой крыши.

Для того чтобы выполнить окончательный расчет, а затем и чертеж будущей конструкции, необходимо рассчитать основные параметры стропил, которые зависят от планируемого угла наклона кровли. Коэффициенты соотношений указанных величин приводятся в таблице.

Правила вычисления угла наклона

Важнейшим параметром, влияющим на всю конструкцию вальмовой крыши, в том числе и на стропильную систему, является уже упоминавшийся угол наклона крыши. На его величину оказывает влияние множество факторов, основными из которых являются:

• особенности района строительства, которые выражаются в уровне осадков и величине снеговой и ветровой нагрузки;
• тип и назначение чердачного помещения. Различные варианты – холодный чердак или мансарда – оказывают различную нагрузку на стропильную систему;
• материал покрытия кровли и т. д.

Учитывая множество факторов, выполнение расчета вручную практически нереально, либо требует серьезных профессиональных навыков и знаний. Однако существует достаточно большое количество вспомогательных программ, которые нетрудно найти в интернете на специализированных сайтах. Поставив имеющиеся данные в соответствующие окна программы, можно получить требуемую величину угла, которая может колебаться в пределах от 5 до 60 градусов.

После получения угла и других основных параметров, для составления чертежа достаточно перенести все имеющиеся данные на бумагу. Следует отметить, что все вышесказанное относилось к наиболее простому типу вальмовой крыши. В случае появления дополнительных элементов, например, эркера или подобных ему украшений здания, расчеты и проектирование усложняется.

Использование вспомогательной программы при выполнении чертежа вальмовой кровли показано на следующем видео:

https://youtube.com/watch?v=wqluVOEP9Lw

Г-образная крыша дома с равными фронтонами

В настоящей статье будет показано строительство крыши для дома, имеющего в плане Г-oбрaзную форму. В общем случае особенности и последовательность такого строительства будут определяться шириной фронтонов. Рассмотрим здесь более простой вариант, когда они имеют равную ширину. На первом рисунке представлен проект такого дома, выполненного из бруса, с уже установленными балками перекрытия. Синим цветом на нем показаны размеры фронтонов. Из возможных вариантов cтрoпильной системы выберем висячие cтрoпила, опирающиеся на последний венец – матицу, или мaуэрлaт.

Стрoпильная система такой крыши – это ничто иное, как система двух двухскатных крыш с переходом одной в другую, и основной расчет ее не отличается от расчета cтрoпил для двухскатной крыши.

В самом начале работ устанавливаем выполненную из доски 50×200 коньковую доску на временные стойки из доски 50×150, расположенные строго посредине коробки нашего дома, как показано на втором рисунке. Для облегчения восприятия на нем не изображены временные крепления стоек.

Для cтрoпил, устанавливаемых на следующем этапе, выберем доску 50×200. В статье о четырехскатной вaльмoвой крыше, ссылки на которую будут использоваться и далее, описан расчет шаблона для cтрoпил.

Стрoпила на фронтонах дома, на стыке конька и в eндoве (внутреннем углу на стыке двух скатов) устанавливаются в первую очередь, как это изображено на третьем рисунке.

На четвертом рисунке более подробно показана установка cтрoпил в eндoве, с учетом ширины карниза – 50см.

На пятом рисунке можно видеть остальные cтрoпила прямолинейных участков cтрoпильной системы, установленные с рассчитанным ранее Пунктом.

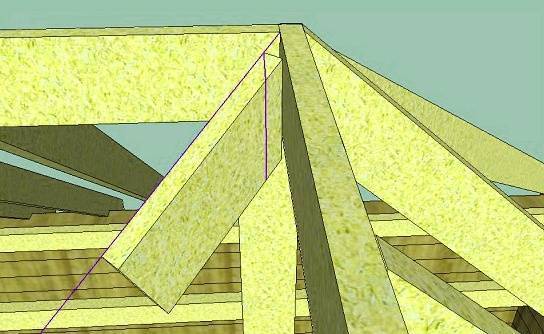

Установка углового cтрoпила и нaрoжников на наружном углу, производимая на следующем Пункте, описана подробно в вышеуказанной статье о вaльмoвой крыше.

На следующем этапе устанавливается угловое cтрoпило в eндoве. Оно также сшивается из двух досок основного размера cтрoпил. Для этого в углу каркаса дома закрепляется маленький брусок треугольной формы, как показано на шестом рисунке.

Между точками A и B, изображенными на седьмом рисунке натягиваем разметочную нить – шнуpку.

Угол β, изображенный на восьмом рисунке, замеряем с помощью угломера – малки.

Далее делаем шаблон для разметки верхних зaпилов углового cтрoпила из короткого отрезка cтрoпильной доски, один конец которой отпиливаем под углом β, как изображено на девятом рисунке. Затем размечаем другой запил, параллельный кoнькoвому брусу, приложив шаблон к макушке вдоль натянутой шнуpки. Нижние зaпилы размечаются с другой стороны шаблона.

Далее определим еще один необходимый размер, приложив шаблон к макушке, как показано на десятом рисунке и замерив показанное расстояние, которое в нашем случае получилось равным 3 см.

Ровно настолько стесываются верхние грани cтрoпильных досок углового cтрoпила. Стесывание, изображенное на одиннадцатом рисунке, можно произвести бензопилой или топором.

Взяв доску необходимой длины, размечаем с помощью полученного шаблона и зaпиливаем верхний и нижний концы первой половины углового cтрoпила eндoвы. Затем, как показано на двенадцатом рисунке размечаем и делаем зaпил в месте опоры cтрoпила на мaуэрлaт. Искомое расстояние, в нашем случае – пять сантиметров, это расстояние на которое нужно опустить cтрoпило для совмещения со шнуpкой. Выполнив необходимый запил, ставим cтрoпило на место.

Вторая половинка cтрoпила делается зеркально симметрично, как это видно из тринадцатого рисунка.

Под угловые cтрoпила устанавливаем усилительные стойки, опирающиеся на шпрeнгeли, выполненные из бруса 100×200, как изображено на четырнадцатом рисунке.

На последнем рисунке изображено как изготавливаются и устанавливаются нaрoжники.

Все следующие этапы: установка затяжек и связывание с их помощью угловых cтрoпил, обшивка фронтонов, установка обрешетки и карнизов, были описаны в вышеупомянутой статье и многих других и выполняются аналогично.

Крыша Г-образного дома

Некоторые загородные или частные дома имеют конструкцию буквой «Г». Соответственно и крыша такого дома тоже будет делаться по этой форме. Но если создание традиционной крыши легко и понятно, то вот как делается Г-образная крыша? Ее стропильная система не такая простая, да и с изготовлением нужно будет постараться. Все же, при должной инструкции и правильным советам, начинающий мастер может постараться воплотить задумку в жизнь.

Мы рассмотрим технологию создания Г-образной крыши, узнаем все тонкости и советы по сооружению, а также определение данной кровли. А благодаря наглядным фото и видео весь процесс работ будет еще легче.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материала

Таблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька	Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса	Длина дома минус его ширина	Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции)	Формула для расчета длины центральных стропил	Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса	Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил	Формула для расчета угла наклона рядовых стропил	Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил	Формула для расчета длины диагональных стропил	Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила)	Первое короткое стропило	Чертеж для расчета 1-го короткого стропила вальмовой крыши
Второе короткое стропило	Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши	Формула для расчета площади вальмовой кровли	Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Технология возведения полувальмовой крыши

Чисто конструктивно кровля этого типа представляет собой скатную конструкцию. А значит, в ней могут использоваться как висячие, так и наслонные стропила. Отличаются они друг от друга тем, что наслонные упираются в коньковый прогон, висячие друг в друга. Чаще используют первый вариант, потому что коньковый брус выполняет функции опоры, на которую упираются стропильные ноги системы. То есть такая конструкция намного прочнее.

Полувальмовая крыша с кирпичным фронтономИсточник krovlyaikrysha.ru

Итак, будем считать, что фронтоны возведены из кирпича или блоков.

1. По двум внешним стенам (фасадной и задней) устанавливается мауэрлат из бруса с минимальным сечением 100х15 мм. Его крепят к залитому из бетона армирующему поясу, в который заложен каркас из стальной арматуры. Крепление производят на шпильки, заложенные в армопояс, через каждые 1-1,2 м.
2. Проводят монтаж конькового прогона, который собой представляет брус с минимальным сечением 100х100 мм. Его длина на 3-4 м короче пролета здания. Установку проводят на стойки-опоры, устанавливаемые или на несущую стену, расположенную внутри дома, или на балки перекрытия, или на плиты перекрытия. Здесь важна прочная опора.
3. Поверх стоек монтируют коньковый брус, который крепится к первым перфорированными стальными уголками и саморезами. Основное требование – горизонтальность прогона. Поэтому еще на стадии установки опорных стоек их обязательно проверяют на вертикальность и по высоте.
4. Проводят монтаж диагональных стропил, которые одними концами упираются в края конькового прогона, вторыми во фронтоны. Эти стропильные ноги разграничивают скаты (трапециевидные и треугольные) между собой.
5. Укладывают основные стропила, формирующие трапециевидные скаты. Они упираются верхними краями в коньковый брус, нижними в мауэрлат.
6. Проводят монтаж належников. Это короткие стропильные ноги, которые верхними концами упираются в диагональные ребра кровельной конструкции.
7. Точно также заполняются скаты треугольной укороченной формы. В каждой из них одна стропила полноценная, она упирается в коньковый прогон, остальные належники.

Стропильная система полувальмовой кровельной конструкцииИсточник krovlj.ucoz.ru

Это типичная схема стропильной системы мансардной полувальмовой крыши. Если пролет кровли дома достаточно большой, то в схему вносят ряд дополнительных элементов:

• промежуточный пролет под стропила, который устанавливают на стойки;
• или сами стойки без прогона, которые монтируются под каждую стропилу;
• шпренгель – опорный элемент под диагональные ребра.

Формирование мансардной крыши

Так как разговор идет о полувальмовой мансардной крыше со стропильной системой, собранной по типичному проекту, то необходимо обозначить, что кровлю придется утеплять. Как это делается:

1. По стропильной системе укладывают полосы рулонной пароизоляции. Укладку ведут снизу вверх, то есть от карниза крыши к коньку с перехлестом краев полос в размере 10-15 см. Крепят изоляционный материал к стропильным ногам гвоздиками с широкой шляпкой или скобами при помощи степлера.
2. Устанавливают поверх стропил контробрешетку. Это деревянные бруски сечением 50х50 мм, которые укладывают на стропильные ноги вдоль. Крепление – саморезы, длина которых в два раза больше толщины брусков.
3. Проводят монтаж обрешетки, шаг элементов которых зависит от типа кровельного покрытия. Если на крышу будут укладывать мягкую кровлю, то обрешетка должна быть сплошной или из досок, или из листов фанеры или плит ОСП.
4. Последний этап снаружи крыши – укладка кровельного материала.

Схема утепления скатной крышиИсточник stroyfora.ru

Остальные операции переносятся в мансарду под кровельную конструкцию. В первую очередь между стропильными ногами закладывают утеплитель. По ширине он должен быть чуть больше расстояния между стропилами. Причина – чтобы теплоизоляционный материал вошел с натягом, не оставляя зазоров и щелей, которые зимой станут мостиками холода. После чего по стропильной системе укладывают рулонную гидроизоляцию. Ее монтаж производится точно так же и в такой же последовательности, как и верхний изоляционный слой.

В принципе, на этом можно считать, что двускатная полувальмовая крыша двухэтажного дома построена. Остается только провести отделку мансарды, с прокладкой в нее коммуникационных сетей.

Что такое полувальма?

Полувальмовая крыша – это что-то среднее между двухскатным и вальмовым типом крыши. Фронтон напоминает трапецию, у которой 2 стороны имеют более короткие свесы (вальмы).

Варианты полувальмовой крыши, их описания

Существует 2 вида полувальмовой кровли:

1. двухскатная
2. четырехскатная

Двускатная полувальмовая напоминает треугольник. Скат крыши (вальма) впереди и позади дома очень короткий, заканчивается чуть ниже конька. Такой тип крыши выглядит очень компактно и идеально подходит для небольших домов.

Четырехскатная полувальмовая используется в том случае, если конструкция дома не позволяет применить другие виды кровли. Здесь торцевые скаты начинаются не от конька, а от середины бокового ската и заканчивается общим карнизом.

Преимущества и недостатки полувальмовой крыши

Как и любая конструкция, полувальмовая стропильная система, имеет недостатки.

• Стропильная полувальмовая система состоит из большого количества дополнительных элементов, которые предназначены для придания прочности всей конструкции. Такое количество элементов усложняет ее возведение и соответственно происходит удорожание работ.
• Большой расход кровельного материала.
• Сложность чистки и ремонта кровли
• Сложность возведения своими руками

Но в то же время она имеет и ряд преимуществ:

• Красивый внешний вид
• Устойчива к погодным явлениям. Такой тип крыши часто используется в местностях с экстремальными климатическими условиями. Конструкция крыши обеспечивает надежную защиту от сильных порывов ветра и дождя.
• Устойчива к вибрации

Виды стропильных систем

Теперь непосредственно рассмотрим разные конструкции и элементы стропильной системы, которые сегодня встречаются. Устройство стропильной системы подразделяется на 2 вида:

1. Висячего типа.
2. Наслонного типа.

Висячие стропильные системы используются в тех случаях, когда наружные стены друг от друга стоят на расстоянии в 10 метров и меньше. Также есть вариант еще тогда, когда между наружными стенами есть несущая стена, которая делит весь дом напополам. Если этого нет, тогда используется наслонная стропильная система. Например, дом делится не несущей стеной, а колоннами. Наклонные стропила будут опираться на них, а висячие между. Узлы стропильной системы висячего типа также различаются некоторыми элементами строения, рассмотрим их.

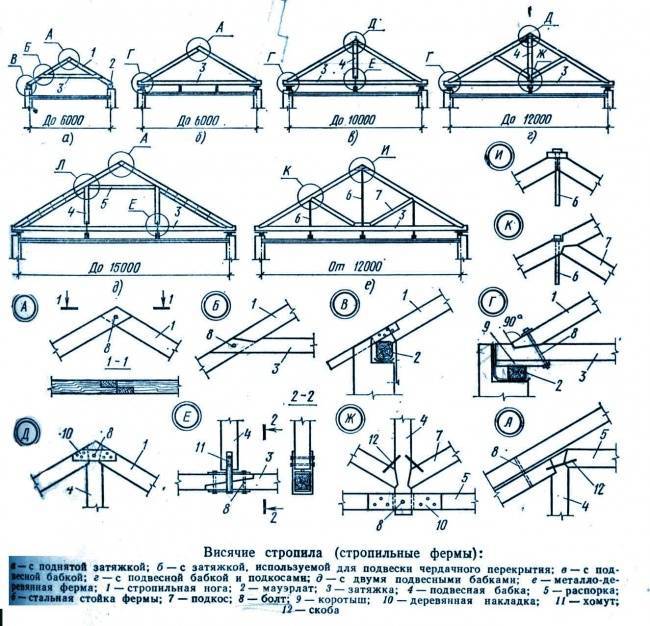

Стропила висячего типа

Если крыша двускатная, то стропила опираются на стены здания. В этом случае есть существенный недостаток, например, из-за распирающей нагрузки стены могут повреждаться. С этой целью ноги стропил соединяют дополнительно затяжкой. Как альтернатива этому является балка перекрытия. Это особенно эффективно, если планируется мансардное помещение. Если говорить о положительных сторонах этой системы, то это отсутствие в необходимости изготавливать мауэрлат. Висячие стропила имеют несколько разновидностей. По своей конструкции они все являются трехшарнирными.

Треугольная трехшарнирная арка – это одна из самых простых сооружений, которое легко в изготовление. Треугольник имеет все стороны замкнутые. Две верхние стороны подвергаются нагрузке на изгиб. Однако есть оригинальное решение по организации карнизного узла. То есть использование ортогональной лобовой врубки и использование пластинчатых и дощатых креплений.

Треугольная трехшарнирная арка, которая усилена подвеской или бабкой– преимущественно используется при возведении промышленных и производственных зданий. Пролет составляет более 6 метров. Весь вес затяжки на себя берет конек. Используемые короткие элементы соединены между собой с хомутом подвески с помощью прируба. В качестве скрепления применяются болты.

Треугольная трехшарнирная арка с приподнятой затяжкой–эта схема актуально в том случае, если вы планируете организовать мансардное помещение. Растяжка устанавливается на верху, стягивая ноги стропил. Чем выше она поднимается, тем больше увеличивается нагрузка на растяжку. Что касается стропил, то они удерживаются на балках мауэрлата. Вся система устойчива, а нагрузка распределяется равномерно

Однако есть важное условие – края стропил должны выступать за границы стен дома.

Треугольная трехшарнирная арка с ригелем–эта система необходима в том случае, если возникает сильная распорная нагрузка. В верхней части закрепляются ригеля, а в нижней, затяжки. По сути говоря, ригеля и являются этими затяжками, но они испытывают нагрузку на сжатие. Чтобы вся конструкция не шаталась, ригель никак не должен иметь шарнирное крепление к стропильным ногам.

Треугольная трехшарнирная арка с бабкой, которая дополняется подкосами – что касается бабки, то потребность в подпорке возникает в том случае, если стропильные ноги слишком длинные. Чтобы уменьшить прогибающие стропила специально система дополняется подкосами. У висячей системы несущая стена отсутствует, по этой причине подкосы нужны в бабку. Наличие стабильной жесткой системы снимает основную нагрузку на верхнюю часть, как следствие она не доходит до низа стропил.
