Как рассчитать вальмовую крышу по размерам дома

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой “коньком”. При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

1

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

В своём строительстве простой “двухскат” может формироваться двумя способами:

  • наслонная
  • висячая

Более подробно эти системы будут рассматриваться ниже.

Крыша каркасного дома

Преимуществ такой вариации налицо:

  • Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
  • Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
  • Простота монтажа. Ничего “хитрого” здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
  • Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли

2

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем “скелете” всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

3

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

Основные элементы стропильных систем

  • Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
  • Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Узлы стропильной системы

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)

  • Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
  • Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
  • Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
  • Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
  • Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться

Многолетние цветы (ТОП-50 видов): садовый каталог для дачи с фото и названиями | Видео + Отзывы

Устройство крыши

Вальмовая крыша – это четырехскатная конструкция. Боковые ее стороны выполняются в форме трапеции, а торцовые скаты имеют треугольное строение. Все части устройства расположены к основанию под одинаковым углом.

Для осуществления правильных расчетов конструкции вальмовой кровли следует учитывать все ее основные составные элементы:

  1. Верхушка – конек. Устройство представляет собой брус, который фиксируется на самой верхней точке горизонтальной плоскости крыши. Он несколько меньше от общей длины здания и служит для соединения элементов стропильной системы.
  2. Стропила центральные. Такие несущие элементы кровельной конструкции размещаются по высоте и длине скатов, а также конька.
  3. Угловые стропила. Располагаются такие брусья под наклоном. Установка их начинается от конька и завершается на краю здания.
  4. Вальмы. Такие наклонные элементы одной стороной соединяются с коньком, а второй – с угловыми стропилами.
  5. Мауэрлат. Данный элемент позволяет соединить стропильную систему со стенами здания. Такая привязка выполняется по всему периметру здания.
  6. Свесы. Обычно данная защитная конструкция является удлиненной частью стропильных ног. Для вальмовых крыш характерны карнизные свесы, которые позволяют оградить стены дома от воздействия влаги.
  7. Обрешетка. Такое устройство необходимо для закрепления кровельного материала, а также гидроизоляционного слоя и утеплителя. Обрешетка может быть разреженной и сплошной. Ее тип зависит от вида кровельного покрытия.

Вальмовые крыши не имеют фронтонов. Основным их достоинством является жесткость всей конструкции и хорошая обтекаемость покрытия. Но спроектировать такого типа надежную кровлю достаточно сложно без большого количества отходов материала. Поэтому лучшим помощником при составлении плана строительства кровли является калькулятор, который при внесении всех данных предоставит достоверные расчеты вальмовой крыши с чертежом.

Для упрощения расчетов требуется знать, как устроена и из каких элементов состоит вальмовая кровля. Конструкция содержит:

  1. Конек

    – брусок, расположенный в наиболее высокой точке, и является опорой большинству стропил.

  2. Центральные стропила

    – устанавливаются по скатам, с учетом их параметров.

  3. Угловые стропила

    – это основная несущая часть крыши, располагаются наклонно от конькового бруска к краю дома.

  4. Вальмовые стропила

    – закрепляются на коньке, а также угловых стропилах.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

  1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
  2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
  3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
  4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
  5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса

Длина дома минус его ширина

Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции) Формула для расчета длины центральных стропилТеорема Пифагора
Длина рядовых стропилРассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил Формула для расчета угла наклона рядовых стропил Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил Формула для расчета длины диагональных стропил Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила) Первое короткое стропило Чертеж для расчета 1-го короткого стропила вальмовой крыши
  Второе короткое стропило Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши Формула для расчета площади вальмовой кровли Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши – формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО!
Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство

К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

  • Рассчитывается площадь общего покрытия крыши;
  • Делится на площадь одного листа материала;
  • При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

  1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
  2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
  3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

  1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
  2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
  3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Расчет стропильной системы и обрешетки

Самым важным и сложным является расчет стропильной системы. Выполнить его своими руками придется в первую очередь. От этого будет зависеть прочность и длительность эксплуатации всей кровли. Именно на стропила припадает основная нагрузка кровельного пирога, атмосферных осадков и ветра. Во время расчета потребуется определить оптимальное сечение стропильных ног и их шаг, то есть расстояние между стропилами в готовом каркасе вальмовой кровли. Что касается обрешетки, то здесь выясняют те же параметры, связанные с сечением и шагом элементов.

Приступая к расчетам надо учесть, что длина ноги стропила и расстояние между ними взаимосвязаны. В помощь застройщику есть специальная расчетная таблица, откуда можно взять важные данные.

Вдобавок таблица отображает оптимальное сечение заготовок при определенном размере и шаге стропил. Если выясняется, что по таблице необходимы пиломатериалы большого сечения, а они дорого стоят, можно прибегнуть к строительной хитрости. Берут несколько заготовок меньшего размера и сечения и просто сращивают их. Это, кстати, не противоречит строительным нормам.

Расчет обрешетки вальмовой кровли зависит от выбранного покрытия. Чем жестче кровельное покрытие, тем реже шаг обрешетки. Под мягкую кровлю монтируют сплошную обрешетку из фанеры или ОСБ. Для металлочерепицы укладывают разреженные элементы сечением 32х100 мм.

Совет! Расчет обрешетки лучше производить после точного решения, чем будет покрыта вальмовая крыша.

Дополнительные рекомендации по монтажу

Помимо вышеперечисленных нюансов, есть и некоторые другие особенности, которые следует учитывать при выборе четырехскатной крыши для дома:

  • Конструкция четырехскатной кровли позволяет обустраивать большие свесы со всех четырех сторон, обеспечив защиту фасада и стен от осадков.
  • Хотя в целом четырехскатная кровельная конструкция обходится дороже двухскатной, однако, вследствие отсутствия необходимости в обустройстве фронтонов, разница эта не столь велика.
  • Если четырехскатная кровля предназначается для мансардного строения, тогда визуально оно будет выглядеть более низким, что следует учитывать при проектировке.
  • Монтаж любой разновидности четырехскатной кровли следует начинать с коньковой конструкции. Мауэрлат должен быть надежно зафиксирован и соединен на угловых участках, а стойки прогонной рамы должны иметь прочное основание.
  • Для фиксации различных кровельных элементов рекомендуется использовать современные металлические крепежные изделия.
  • По окончании всех работ, до того, как посчитать четырехскатную крышу дома полностью готовой к эксплуатации, следует ещё раз произвести ревизию всех конструкций, элементов и стыковых соединений.
  • Поскольку возведение четырехскатной крыши представляет из себя непростую задачу, браться за нее можно только при наличии достаточной уверенности в себе. В противном случае, наиболее правильным решением будет доверить монтажные работы специалистам.


5b4abce24f16bee75a1306be8ce33202.jpe dc4afdb84cf084b069c7b953ff21bb15.jpe

Вальмовая крыша своими руками: пошаговая инструкция

Возведение крыши

Подписаться

Твинуть

Законтачить

статьи

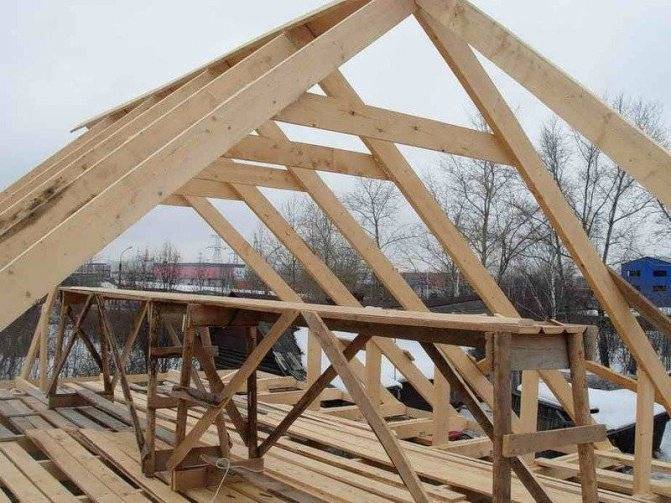

Четырехскатные или, как их еще называют вальмовые крыши выглядят гармоничнее двухскатных и имеют лучшее сопротивление ветровым нагрузкам. Однако их стропильная система имеет гораздо более сложную конструкцию. Перед возведением каркаса подобной кровли нужно будет произвести несколько обязательных расчетов.

Конфигурация вальмовой крыши

Состоит такой каркас из:

1. Диагональных или накосных стропил. Таких элементов в системе четыре. 2. Промежуточных или дополнительных стропил. Они могут иметь различную длину в зависимости от того, крепятся ли к коньковому элементу или к накосным ногам. 3. Собственно самого конькового элемента.

4. Центральных стропил, служащих основой системы. Данных элементов шесть – по три с каждой стороны.

Составление проекта

Собирают вальмовую крышу, разумеется, с предварительным составлением схемы. Расчеты выполняются поэтапно:

  • Сначала необходимо определить длину конькового элемента. Находят центры коротких стен и проводят осевую линию дома (1 на рисунке ниже).
  • От нее по стене отмеряют пол толщины конькового прогона.
  • К поставленной точке прикладывают мерную рейку.
  • Напротив пересечения торцевой стены с внутренней поверхностью продольной (2) на ней ставят отметку.
  • Далее от первой метки отмеряют необходимую длину свеса.
  • Затем мерную планку кладут на смежную стену одним концом к внутреннему краю торцевой. Напротив первой метки делают отметку (3).
  • Подобным же образом размечают четыре квадрата с обоих концов осевой линии справа и слева от нее.

После разметки будут найдены в том числе и места расположения шести центральных элементов на мауэрлате.

Совет: Рейку можно сделать из обычной фанеры. Но лучше брать не слишком тонкую. Деформация получившегося инструмента может стать причиной неточности замеров. Зная высоту стойки под конек (а) и длину заложения (проекции на плоскость перекрытия) (в), несложно вычислить длину центрального элемента, пользуясь теоремой Пифагора – с= √(а2+в2). По той же формуле находится размер всех остальных – угловых и дополнительных ног.

Необходимые материалы

Для установки вальмовой крыши необходимо подготовить:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it

МатериалПараметрыДля чего нуженПримечание
Брус150*50ммКаркасВсе элементы, собираются из материала одинакового сечения. В противном случае возможны искривления скатов в последующем
УтеплительПенополистирол или мин. вата
Гидро — и пароизоляционная пленкаПолиэтилен или мембранаЗащита теплоизолятора от влаги
Профлист, металлочерепица и т.д.
Доска20*40ммИзготовление обрешеткиНе стоит брать широкую

Порядок установки

Составив схему вальмовой крыши можно приступать собственно к ее возведению. Работу производят в несколько этапов:

  • На армопояс стен кладется мауэрлат.
  • Укладывается центральная опорная балка.
  • Ставятся стойки под конек.
  • Фиксируется сам этот элемент.
  • Набиваются центральные элементы.
  • Монтируются угловые.
  • Крепятся промежуточные. Шаг между ними зависит от размеров конструкции. Обычно он составляет 60 — 70см.

Раскрой

Для того чтобы работу было выполнять удобнее, предварительно стоит сделать специальный шаблон. Стропила в месте примыкания к прогону или угловым элементам срезаются под соответствующим углом.

Важно: Никаких нахлестов допускать нельзя. Все ноги должны быть установлены только встык

Иначе конструкция получится неустойчивой и недолговечной. На мауэрлате стропила закрепляются обязательно в посадочные гнезда.

Заключительный этап

Продолжают монтировать вальмовую крышу загородной постройки своими руками подшивкой «пирога». Предварительно изнутри все обтягивается пароизоляционной пленкой. Далее между стропил вставляется выбранный утеплитель. Затем монтируется гидроизоляционный материал. Подшивать его нужно на бруски — для устройства вентиляционного слоя. Далее на них монтируется обрешетка из доски. На нее устанавливается кровельный материал.

Итак, мы с вами выяснили, как сделать надежную вальмовую крышу. Как видите, процедура это довольно-таки сложная технически. Поэтому выполнять работу по возведению стоит самостоятельно только тогда, когда у вас имеется в этом достаточный опыт. В противном случае лучше пригласить специалистов либо обратиться за помощью к знакомому, умеющему собирать такие кровли.

Расчет доборных элементов

Делая своими руками расчет покрытия вальмовой крыши надо помнить о доборных элементах. Ими завершают кровельные работы, а некоторые, наоборот, монтируют первыми.

Рассчитывают доборные элементы в следующем порядке:

  • Капельники или по-другому карнизные планки крепят к лобовой доске до начала укладки кровельного покрытия. Рассчитать их количество, можно измерив длину периметра кровли. Так как длина одного капельника составляет 2 м, нетрудно вычислить необходимое их количество с учетом того, что планки укладывают внахлест 50 мм.
  • Расчет коньковых планок делают по длине стыков всех скатов. Здесь надо учесть, что для вальмовой кровли характерен не один горизонтальный конек, находящийся сверху соединения двух скатов. К нему надо добавить еще четыре наклонных конька, образованных боковым соединением скатов. Количество коньковых планок высчитывают аналогично, как и капельники с учетом того, что длина одного элемента составляет 2 м плюс нахлест от 30 до 50 мм.

Уменьшить расход доборных элементов можно, заказав их изготовление индивидуально большей длины. Экономия получается за счет меньшего количества нахлестов.

Важно помнить о выступающих на крыше сооружениях. Места примыкания к ним кровли также надо закрыть планками. На круглые трубы лучше надеть герметичные колпаки

На круглые трубы лучше надеть герметичные колпаки.

Как вычислить длину стропил двускатной крыши

Жёсткость конструкции стропильной системы является обязательным требованием, и её обеспечение исключает прогиб при воздействии нагрузок. Стропила прогибаются в случае допущенных ошибок в расчётах конструкции и величины шага, с которым устанавливается стропильный брус. В случае, когда данный дефект выявлен после окончания работ, необходимо укрепить конструкцию с помощью подкосов, тем самым вы увеличите её жёсткость. При длине стропильного бруса более 4,5 м применение подкосов является обязательным, так как прогиб будет образовываться в любом случае под воздействием собственного веса бруса

Данный фактор обязательно принимается во внимание при выполнении расчётов

Длина стропил зависит от месторасположения их в системе

Определение расстояния между стропилами

Стандартный шаг, с которым выполняется установка стропил в жилом доме, составляет порядка 600–1000 миллиметров. На его величину влияет:

  • расчётная нагрузка;
  • сечение бруса;
  • характеристика кровли;
  • угол наклона крыши;
  • ширина материала утеплителя.

Не рекомендуется искусственно уменьшать или увеличивать шаг стропил

Определение необходимого числа стропил происходит с учётом шага, с которым они будут устанавливаться. Для этого:

  1. Выбирается оптимальный шаг установки.
  2. Длина стены делится на выбранный шаг и к полученному значению прибавляется единица.
  3. Полученное число округляется до целого.
  4. Повторно делится длина стены на полученное число, тем самым определяется нужный шаг монтажа стропил.

Площадь стропильной системы

При вычислении площади двускатной крыши требуется учитывать такие факторы:

  1. Суммарную площадь, которая состоит из площади двух скатов. Исходя из этого определяют площадь одного ската и полученное значение умножают на число 2.
  2. В случае, когда размеры скатов различаются между собой, площадь каждого ската находится индивидуально. Суммарная площадь вычисляется сложением полученных значений для каждого ската.
  3. В случае, когда один из углов ската больше или меньше 90о, для того чтобы определить площадь ската, его «разбивают» на простые фигуры и вычисляют их площадь по отдельности, а затем складывают полученные результаты.
  4. При вычислении площади не учитывается площадь дымоходных труб, окон и вентиляционных каналов.
  5. Учитывается площадь фронтонных и карнизных свесов, парапетов и брандмауэрных стен.

Расчёт стропильной системы зависит от типа крыши

Например, дом имеет длину 9 м и ширину 7 м, стропильный брус имеет длину 4 м, свес карниза — 0,4 м, свес фронтона — 0,6 м.

Значение площади ската находится по формуле S = (Lдд+2×Lфс) × (Lc+Lкс), где:

  • Lдд – длина стены;
  • Lфс – длина свеса фронтона;
  • Lc – длина стропильного бруса;
  • Lкс – длина свеса карниза.

Получается, что площадь ската равна S = (9+2×0,6) × (4+0,4) = 10,2 × 4,4 = 44,9 м2.

Суммарная площадь крыши составляет S = 2 × 44,9 = 89,8 м2.

Размер двускатной кровли рассчитывают с целью определения требуемого количества кровельного материала. С увеличением угла наклона крыши увеличивается и расход материала. Запас должен составлять порядка 10–15%. Он обусловлен укладкой внахлёст. Для определения точного количества материала с учётом наклона скатов лучше всего использовать справочники.

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Высота подъёма: см.
Длина конькового бруса: см.
Площадь поверхности крыши: м.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина боковых стропил: см.
Длина диагональных стропил: см.
Количество вальмовых стропил: шт.
Уменьшите шаг стропил!
Количество боковых стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

  • Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
  • При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

  • Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
  • Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
  • Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
  • Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

  • Минеральная вата подразумевает расстояние в 58 см;
  • Пенополистирол требует шага в 60 см;
  • Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

  • Длина стропильной ноги менее 3 м – сечение 50*150 мм;
  • Менее 4 м – 50*200 мм;
  • Менее 5 м – 75*175 мм;
  • Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
