Преимущества и недостатки последовательного и параллельного подключения проводников

Как происходит подключение лампочек последовательно или параллельно

Чтобы понять, как подключать лампочки — последовательно или параллельно — важно рассмотреть преимущества и недостатки обоих соединений, которые выплывают только на практике. Наиболее часто встречающийся вариант — последовательное и параллельное включения комбинируются по-разному. Наиболее часто встречающийся вариант — последовательное и параллельное включения комбинируются по-разному

Наиболее часто встречающийся вариант — последовательное и параллельное включения комбинируются по-разному

Последовательно

Подобное соединение редко применяется в квартирах или домах. Для бытового использования больше подходит смешанный способ. Последовательно соединяют лампочки, если сооружают гирлянду или монтируют свет в длинном коридоре.

При подключении лампочек друг за другом следует учитывать некоторые особенности:

  • через устройства будет протекать ток одинаковой силы;
  • если произойдет резкий спад напряжения, воздействие распределится равномерно на все объекты цепочки;
  • также равномерно распределяется мощность на каждый элемент цепи.

Вам это будет интересно Что такое ГРЩ как он расшифровывается

Обратите внимание! Из-за последовательности спайки и равномерного распределения мощности стандартные лампочки на 220 В выдают свет не в полную силу. Чем больше ламп подключено в сеть, тем меньше света они будут производить. Неравномерность свечения обусловлена различной мощностью при одинаковой силе тока

Неравномерность свечения обусловлена различной мощностью при одинаковой силе тока

Если в схему встраивать лампы накаливания с отличающейся мощностью, ярче горит та, что имеет меньшую энергоемкость (обладает большим внутренним сопротивлением). Это объясняется тем, что напряжение при более высоком сопротивлении увеличивается.

Если лампочки в последовательной схеме горят, значит система исправна полностью

Последовательное соединение лампочек в электросети обеспечивает более щадящий режим работы для приборов благодаря равномерно распределяемой мощности (нагрузке). Кроме этого, для фактического соединения потребуется меньшее количество кабеля (по длине).

  • при выходе из строя одного элемента обесточивается вся система;
  • при подключении ламп накаливания разной мощности невозможно обеспечить равномерное освещение помещения.

Важный момент — в последовательную электрическую схему нельзя включать энергосберегающие (светодиодные) лампочки. Для их правильной работы требуется стабильное напряжение в 220 В, подаваемое равномерно на каждый элемент (параллельное соединение).

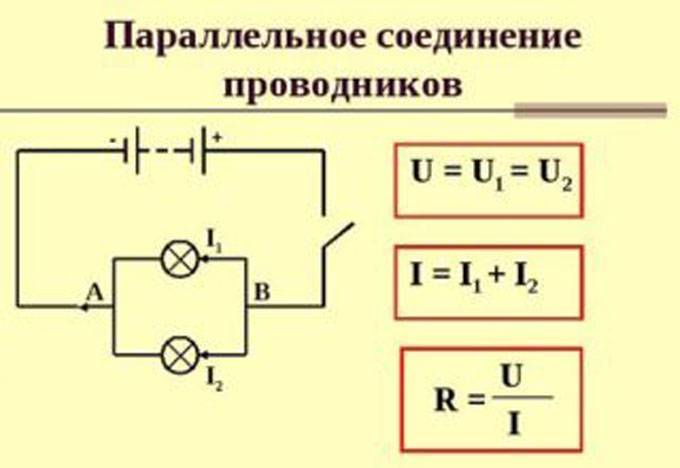

Параллельно

Основное отличие параллельной схемы соединения элементов — равнозначная подача питания к каждой лампочке в сети независимо от их общего количества. Это значит, что к каждой лампе подается свой ток. Провода, соединяющие детали цепи, подключаются параллельным образом.

Схема для параллельного подключения лампочек отображает тип соединения проводников к элементам

Преимущества данной техники сборки электрической цепи:

  • если один элемент сгорит (лампа или кабель), остальные продолжат работать в прежнем режиме;
  • лампочки накаливания горят настолько мощно, насколько позволяют их характеристики;
  • можно включать в цепь энергосберегающие элементы;
  • чтобы подключить новую лампу в комнате, достаточно вывести из соединения потолочной люстры необходимое число фазных проводников и соединить их в группу.

Основной недостаток — большой расход материала. До каждой точки необходимо вести отдельный провод, что увеличивает протяженность проводов в несколько раз (по сравнению с последовательным соединением).

Обратите внимание! В большинстве случаев используют смешанное соединение проводов и элементов. Основой является параллельное подключение нескольких распредкоробок последовательного типа. На отдельных ветках лампочки соединяют последовательно (например, в длинном коридоре, над кроватью, в других подобных местах жилого помещения)

На отдельных ветках лампочки соединяют последовательно (например, в длинном коридоре, над кроватью, в других подобных местах жилого помещения).

Вам это будет интересно Особенности провода ПУГНП

Основы электротехники

Закон Ома

Зная два физических параметра цепи (например, ток и напряжение), можно найти третью неизвестную величину через уравнение: «Ток через резистор прямо пропорционален приложенному напряжению и обратно пропорционален сопротивлению». Многими инженерами используется Закон Ома или его вариации каждый рабочий день. Все вариации закона для омической нагрузки математически идентичны.

Важно! Одна из самых распространенных ошибок, допускаемых в применении закона Ома, заключается в смешении контекстов напряжения, тока и сопротивления

Закон Ома может быть использован для решения простых схем. Полная схема – это замкнутая петля. Она содержит, по крайней мере, один источник напряжения и, по меньшей мере, один участок цепи, где потенциальная энергия уменьшается. Сумма напряжений вокруг полной схемы равна нулю со ссылкой на законы Кирхгофа. Законы Кирхгофа, в свою очередь, являются частным применением законов сохранения электрического заряда и сохранения энергии.

Законы Кирхгофа

  1. Суммарное количество тока в точке соединения схемы равно суммарному току, который вытекает из того же самого узла;
  2. Сумма всей разности электрических потенциалов в любом контуре полной цепи равна алгебраической сумме падений напряжения на всех резистивных элементах в этом контуре.

Законы последовательной цепи

В последовательном контуре весь ток должен сначала проходить через резистор 1, затем 2 и т. д. При этом сумма потерь напряжения на каждом резисторе дает общее падение напряжения в цепи. Ток будет одинаковым во всех участках цепи.

Законы параллельного соединения проводников

В параллельном контуре общий ток должен делиться и распределяться между всеми участками цепи. При этом напряжение будет одинаковым, а ток будет варьироваться.

Нет никаких неотъемлемых недостатков у параллельного соединения, поскольку оно обеспечивает общее напряжение для всех ветвей, гарантируя, что устройства, подключенные в этих ветвях, работают с номинальной мощностью, а отказ одного устройства не влияет ни на один из других. Преимущество параллельного соединения заключается в том, что если какой-нибудь из электроприборов сгорит, то путь тока не блокируется. В случае если какая-нибудь нагрузка сгорит, подача тока просто будет отсечена.

ПРИМЕРЫ ЗАДАНИЙ

Часть 1

1. На рисунке изображёна схема участка электрической цепи АВ. В эту цепь параллельно включены два резистора сопротивлением ​\( R_1 \)​ и ​\( R_2 \)​. Напряжения на резисторах соответственно ​\( U_1 \)​ и ​\( U_2 \)​.

По какой из формул можно определить напряжение U на участке АВ?

1) ​\( U=U_1+U_2 \)​
2) ​\( U=U_1-U_2 \)​
3) ​\( U=U_1=U_2 \)​
4) ​\( U=\frac{U_1U_2}{U_1+U_2} \)​

2. На рисунке изображёна схема электрической цепи, содержащая два параллельно включённых резистора сопротивлением ​\( R_1 \)​ и ​\( R_2 \)​. Какое из приведённых ниже соотношений справедливо для такого соединения резисторов?

1) ​\( I=I_1=I_2 \)​
2) \( I=I_1+I_2 \)
3) \( U=U_1+U_2 \)
4) \( R=R_1+R_2 \)

3. На рисунке изображена схема электрической цепи. В эту цепь последовательно включены два резистора сопротивлением R} и R2. Какое из приведённых ниже соотношений справедливо для такого соединения резисторов?

1) ​\( U=U_1+U_2 \)​
2) \( I=I_1+I_2 \)
3) \( U=U_1=U_2 \)
4) \( R=\frac{R_1R_2}{R_1+R_2} \)

4. На рисунке изображена схема электрической цепи. В эту цепь последовательно включены два резистора сопротивлением ​\( R_1 \)​ и ​\( R_2 \)​. Какое из приведённых ниже соотношений справедливо для такого соединения резисторов?

1) ​\( U=U_1=U_2 \)​
2) \( I=I_1+I_2 \)
3) \( I=I_1=I_2 \)
4) \( R=\frac{R_1R_2}{R_1+R_2} \)

5. На рисунке изображена схема электрической цепи. В эту цепь параллельно включены два одинаковых резистора сопротивлением ​\( R_1 \)​. По какой из формул можно определить общее сопротивление цепи ​\( R \)​?

1) ​\( R=R_1{}^2 \)​
2) ​\( R=2R_1 \)​
3) ​\( R=\frac{R_1}{2} \)​
4) ​\( R=\sqrt{R_1} \)​

6. Общее сопротивление участка цепи, изображённого на рисунке, равно 9 Ом. Сопротивления резисторов ​\( R_1 \)​ и ​\( R_2 \)​ равны. Чему равно сопротивление каждого резистора?

1) 81 Ом
2) 18 Ом
3) 9 Ом
4) 4,5 Ом

7. Чему равно сопротивление участка цепи, содержащего три последовательно соединенных резистора сопротивлением по 9 Ом каждый?

1) 1/3 Ом
2) 3 Ом
3) 9 Ом
4) 27 Ом

8. Чему равно общее сопротивление участка цепи, изображённого на рисунке, если ​\( R_1 \)​ = 1 Ом, ​\( R_2 \)​ = 10 Ом, ​\( R_3 \)​ = 10 Ом, ​\( R_4 \)​ = 5 Ом?

1) 9 Ом
2) 11 Ом
3) 16 Ом
4) 26 Ом

9. Чему равно общее сопротивление участка цепи, изображённого на рисунке, если \( R_1 \) = 1 Ом, \( R_2 \) = 3 Ом, \( R_3 \) = 10 Ом, \( R_4 \) = 10 Ом?

1) 9 Ом
2) 10 Ом
3) 14 Ом
4) 24 Ом

10. Если ползунок реостата (см. схему) переместить влево, то сила тока

1) в резисторе ​\( R_1 \)​ уменьшится, а в резисторе ​\( R_2 \)​ увеличится
2) увеличится в обоих резисторах
3) в резисторе ​\( R_1 \)​ увеличится, а в резисторе ​\( R_2 \)​ уменьшится
4) уменьшится в обоих резисторах

11. На рисунке изображена электрическая цепь, состоящая из источника тока, резистора и реостата. Как изменяются при передвижении ползунка реостата вправо его сопротивление, сила тока в цепи и напряжение на резисторе 1?

Для каждой физической величины определите соответствующий характер изменения. Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

ФИЗИЧЕСКАЯ ВЕЛИЧИНА
A) сопротивление реостата 2
Б) сила тока в цепи
B) напряжение на резисторе 1

ХАРАКТЕР ИЗМЕНЕНИЯ
1) увеличивается
2) уменьшается
3) не изменяется

12. Установите соответствие между физическими величинами и правильной электрической схемой для измерения этих величин при последовательном соединении двух резисторов ​\( R_1 \)​ и \( R_2 \). Запишите в таблицу выбранные цифры под соответствующими буквами. Цифры в ответе могут повторяться.

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
A) сила тока в резисторе \( R_1 \)​ и \( R_2 \)
Б) напряжение на резисторе \( R_2 \)
B) общее напряжение на резисторах \( R_1 \)​ и \( R_2 \)

Часть 2

13. Три резистора соединены, как показано на рисунке. Сопротивления резисторов ​\( R_1 \)​ = 10 Ом, \( R_2 \) = 5 Ом, \( R_3 \) = 5 Ом. Каково напряжение на резисторе 1, если амперметр показывает силу тока 2 А?

Последовательное соединение двух многожильных гибких проводов — 3 варианта

Для качественной скрутки разделите каждую многопроволочную жилу пополам.

Далее закрутите эти половинки по часовой стрелке, чтобы создать подобие моножилы. А затем скрутите их между собой до середины.

После этого, приложите провода друг к дружке в стык и еще раз оберните их между собой. Должен получиться вот такой “крест”.

Теперь осталось только обвить одну жилу вокруг другой.

Помимо относительно “хорошего” контакта (если о нем здесь может идти речь без пайки ), вы получаете еще и сверхпрочное соединение, которое не так-то просто разорвать, потянув провода в разные стороны.

Немного распушите жилы и заведите их друг в дружку, чтобы они составили единое целое.

После чего, поверх такого соединения намотайте жесткую проволоку.

Если натянуть сверху термоусадку получится на вид красивый цельный проводник.

При наличии под рукой тюбика-шприца паяльной пасты, провода можно надежно соединить при помощи обычной зажигалки.

Заводите жилки одна в другую как было показано выше, и немного скручиваете их пальцами.

Далее наносите капельку паяльной пасты сверху и прогреваете это место зажигалкой.

Паста плавится и проникает во внутрь, создавая надежный электрический контакт.

И все это без паяльника, ближайшей розетки для него, олова и т.п. Паста настолько крута, что с ней можно паять даже алюминий!

Что такое последовательное соединение проводников

Суть этого способа заключается в том, что компоненты цепи подключаются друг к другу поочередно. Первый проводник одним проводом подключается к источнику питания. Второй его провод соединяется со вторым проводником, от которого идет конец на третий проводник и т.д., пока цепь не будет замкнута. Классическим примером последовательной электроцепи можно назвать подключение лампочек в гирлянде.

Ток проходит по цепи приборов, состоящей из резисторов, ламп или других нагрузок, протекая через каждый включенный в электроцепь прибор. В собранной таким способом цепи отсутствует эффект деления и накопления заряда на разных ее участках. Соответственно, физическая величина ампеража будет на всех участках одинаковой.

Совокупное электросопротивление всех последовательно соединенных нагрузок, приборов и устройств любого типа равняется сумме их индивидуальных сопротивлений. Таким образом, его значение прямо зависит от количества подключенных приборов и их параметров.

Аналогично рассчитывается и совокупный вольтаж. Он равняется сумме напряжений, действующих на каждом отдельном электроприборе.

Что такое параллельное соединение проводников

При данном способе в составе схемы в крайних точках соединяются начала и концы всех нагрузок, подключенных к источнику электротока. Сами же нагрузки размещаются параллельно по отношению друг к другу. Количество подключенных по такой схеме компонентов не ограничивается. Схема используется во многих сферах, позволяя решать разные задачи компоновки сетей. Например, часто задействуют параллельное соединение аккумуляторов.

При контрольном измерении значения вольтажа электроприборов вольтметр будет показывать одинаковые величины. Это означает, что электронапряжение на каждой нагрузке будет равняться общей величине вольтажа, действующего в электрической цепи.

Особенностью схемы параллельного соединения можно назвать разветвление цепи. В месте разветвления происходит деление заряда с направлением его частей по отдельной линии к соответствующему проводнику. Поэтому общая величина тока будет равна суммарному значению токов на каждой из включенных нагрузок.

Совокупное электрическое сопротивление всей электроцепи имеет меньшее абсолютное значение, по сравнению с каждым из приборов.

Электрические цепи. Последовательное и параллельное соединения проводников

Подробности
Просмотров: 420

«Физика – 10 класс»

Как выглядит зависимость силы тока в проводнике от напряжения на нём? Как выглядит зависимость силы тока в проводнике от его сопротивления?

От источника тока энергия может быть передана по проводам к устройствам, потребляющим энергию: электрической лампе, радиоприёмнику и др. Для этого составляют электрические цепи различной сложности.

К наиболее простым и часто встречающимся соединениям проводников относятся последовательное и параллельное соединения.

Последовательное соединение проводников.

При последовательном соединении электрическая цепь не имеет разветвлений. Все проводники включают в цепь поочерёдно друг за другом. На рисунке (15.5, а) показано последовательное соединение двух проводников 1 и 2, имеющих сопротивления R1 и R2. Это могут быть две лампы, две обмотки электродвигателя и др.

Сила тока в обоих проводниках одинакова, т. е.

I1 = I2 = I.         (15.5)

В проводниках электрический заряд в случае постоянного тока не накапливается, и через любое поперечное сечение проводника за определённое время проходит один и тот же заряд.

Напряжение на концах рассматриваемого участка цепи складывается из напряжений на первом и втором проводниках:

U = U1 + U2.

Применяя закон Ома для всего участка в целом и для участков с сопротивлениями проводников R1 и R2, можно доказать, что полное сопротивление всего участка цепи при последовательном соединении равно:

R = R1 + R2.         (15.6)

Это правило можно применить для любого числа последовательно соединённых проводников.

Напряжения на проводниках и их сопротивления при последовательном соединении связаны соотношением

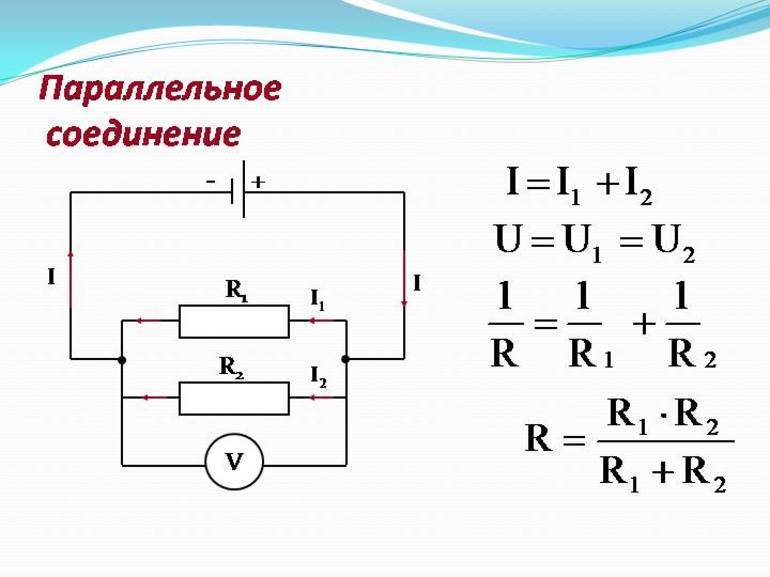

Параллельное соединение проводников.

На рисунке (15.5, б) показано параллельное соединение двух проводников 1 и 2 сопротивлениями R1 и R2. В этом случае электрический ток I разветвляется на две части. Силу тока в первом и втором проводниках обозначим через I1 и I2.

Так как в точке а — разветвлении проводников (такую точку называют узлом) — электрический заряд не накапливается, то заряд, поступающий в единицу времени в узел, равен заряду, уходящему из узла за это же время. Следовательно,

I = I1 + I2.         (15.8)

Напряжение U на концах проводников, соединённых параллельно, одинаково, так как они присоединены к одним и тем же точкам цепи.

В осветительной сети обычно поддерживается напряжение 220 В. На это напряжение рассчитаны приборы, потребляющие электрическую энергию. Поэтому параллельное соединение — самый распространённый способ соединения различных потребителей. В этом случае выход из строя одного прибора не отражается на работе остальных, тогда как при последовательном соединении выход из строя одного прибора размыкает цепь. Применяя закон Ома для всего участка в целом и для участков проводников сопротивлениями R1 и R2, можно доказать, что величина, обратная полному сопротивлению участка ab, равна сумме величин, обратных сопротивлениям отдельных проводников:

Отсюда следует, что для двух проводников

Напряжения на параллельно соединённых проводниках равны: I1R1 = I2R2. Следовательно,

Обратим внимание на то, что если в какой-то из участков цепи, по которой идёт постоянный ток, параллельно к одному из резисторов подключить конденсатор, то ток через конденсатор не будет идти, цепь на участке с конденсатором будет разомкнута. Однако между обкладками конденсатора будет напряжение, равное напряжению на резисторе, и на обкладках накопится заряд q = CU

Рассмотрим цепочку сопротивлений R — 2R, называемую матрицей (рис. 15.6).

На последнем (правом) звене матрицы напряжение делится пополам из-за равенства сопротивлений, на предыдущем звене напряжение тоже делится пополам, поскольку оно распределяется между резистором сопротивлением R и двумя параллельными резисторами сопротивлениями 2R и т. д. Эта идея — деления напряжения — лежит в основе преобразования двоичного кода в постоянное напряжение, что необходимо для работы компьютеров.

Следующая страница «Примеры решения задач по теме «Закон Ома. Последовательное и параллельное соединения проводников»»

Назад в раздел «Физика – 10 класс, учебник Мякишев, Буховцев, Сотский»

Законы постоянного тока – Физика, учебник для 10 класса – Класс!ная физика

Электрический ток. Сила тока — Закон Ома для участка цепи. Сопротивление — Электрические цепи. Последовательное и параллельное соединения проводников — Примеры решения задач по теме «Закон Ома. Последовательное и параллельное соединения проводников» — Работа и мощность постоянного тока — Электродвижущая сила — Закон Ома для полной цепи — Примеры решения задач по теме «Работа и мощность постоянного тока. Закон Ома для полной цепи»

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Параллельное подключение

Этот тип подсоединения предполагает установку проводников в общих начальных и конечных точках. В результате нагрузки монтируются параллельно, а их количество может быть любым. Для исследования главных свойств такой электроцепи необходимо собрать простую схему, состоящую из источника питания, выключателя и двух ламп. Ко всем нагрузкам также необходимо подключить по амперметру. Еще один прибор этого типа предназначен для измерения показателя общего сопротивления.

Если замкнуть ключ, то измерительные приборы, подсоединенные к нагрузке, покажут значение токовой нагрузки I1 и I2. На общем амперметре в такой ситуации можно будет увидеть суммарное значение токов на каждом из двух участков схемы. Это существенно отличает параллельное соединение от последовательного. В случае если одна нагрузка выходит из строя, то остальные продолжат свою работу. Именно поэтому в бытовых электросетях используется параллельное подсоединение.

Благодаря применению аналогичной схемы, появится возможность определить напряжение при параллельном соединении. Для этого нужно добавить в нее еще один прибор — вольтметр. Полученный с его помощью результат измерения будет общим для любого участка схемы. После этого можно провести расчет параллельного соединения резисторов. Чтобы решить такую задачу, нужно применить закон Ома. Он гласит, что сила тока равна отношению напряжения к сопротивлению.

Это позволяет вывести следующую формулу — U/R = U1/R1 + U2/R2. В ней R и U — показатели суммарного сопротивления и напряжения электроцепи соответственно. U1, U2, R1 и R2 — значения напряжения и сопротивления на первом и втором потребителе. Так как электроток одинаков для всей схемы, то формула для определения сопротивление при параллельном соединении примет вид — 1/R = 1/R1 + 1/R2.

Это говорит о том, что при этом виде подсоединения потребителей сопротивление имеет невысокое значение. Следовательно, токовая нагрузка тока существенно увеличится.

Что происходит с цепью, если в нее включены не резисторы, а конденсаторы?

При их последовательном соединении наблюдается такая ситуация: заряды от плюсов источника питания поступают только на внешние обкладки крайних конденсаторов. Те, что находятся между ними, просто передают этот заряд по цепочке. Этим объясняется то, что на всех обкладках появляются одинаковые заряды, но имеющие разные знаки. Поэтому электрический заряд каждого конденсатора, соединенного последовательно, можно записать такой формулой:

q общ = q 1 = q 2.

Для того чтобы определить напряжение на каждом конденсаторе, потребуется знание формулы: U = q / С. В ней С — емкость конденсатора.

Общее напряжение подчиняется тому же закону, который справедлив для резисторов. Поэтому, заменив в формуле емкости напряжение на сумму, мы получим, что общую емкость приборов нужно вычислять по формуле:

С = q / (U 1 + U 2).

Упростить эту формулу можно, перевернув дроби и заменив отношение напряжения к заряду емкостью. Получается такое равенство: 1 / С = 1 / С 1 + 1 / С 2.

Несколько по-другому выглядит ситуация, когда соединение конденсаторов — параллельное. Тогда общий заряд определяется суммой всех зарядов, которые накапливаются на обкладках всех приборов. А значение напряжения по-прежнему определяется по общим законам. Поэтому формула для общей емкости параллельно соединенных конденсаторов выглядит так:

С = (q 1 + q 2 ) / U.

То есть эта величина считается, как сумма каждого из использованных в соединении приборов:

С = С 1 + С 2.

Подключение розеток шлейфом. Особенности подключения розеток шлейфом

Схемы подключение розеток шлейфом

Соединяют розетки шлейфом несколькими способами;

— радиальное подключение или подключение звездой используется при монтаже электропроводки в домах и квартирах. При таком монтаже розеток, каждая розетка подключена к распределительной коробке или к электрощиту отдельной линией и устанавливаются они в одном месте, рядом.

Этот способ характеризуется большой надежностью и безопасностью, но из-за необходимости в дополнительном кабели он считается самым затратным. Штробу для такого способа параллельного соединения можно делать одну широкую для всех кобелей. Если розетки предназначены для больших нагрузок, то необходим именно этот способ монтажа;

— кольцевая схема соединения представляет собой подключение розеток с двух сторон, то есть на кольцо. Такой вид соединения увеличивает надежность, безопасность и экономичность электропроводки. Но в нашей стране этот метод практически не используется, хотя за рубежом он достаточно популярен;

— подключение розеток шлейфом (параллельно) делают с целью снижения затрат на кабель, но в этом случае снижается надежность и безопасность электропроводки. При таком варианте подключения нужно предусмотреть чтобы суммарная мощность нагрузок потребителей шлейфа розеток не превышала допустимый ток кабеля.

Подключение розеток шлейфом

Для соединений шлейфом нужно предусмотреть, чтобы суммарная мощность нагрузок шлейфа розеток не превышала допустимый ток кабеля. Здесь допустимая нагрузка на одну розетку ниже, чем у одиночной розетки с отдельной линией или розетки подключённой по радиальному способу.

Особенности установки розеток шлейфом

Подключение розеток шлейфом имеет свои плюсы и минусы. Минусом можно читать то, что при обрыве провода в группе, не будут работать последующие розетки. При меньшем числе розеток в группе надежность их повышается. Единственным плюсом можно считать экономию и простоту монтажа электропроводки.

Подключение розеток шлейфом без разрыва заземления методом пайки

Подключение розеток шлейфом по ПУЭ должно быть без разрыва проводника PE. Заземление подключается к клеммам розетки PE только ответвлением. Это связано с тем, что при обрыве проводника заземления розетка остается без защитного заземления. Мощность группы розеток не должно быть больше 3 квт и подключается к автомату 16 А. Если нагрузка группы превышает 3 квт, тогда необходимо к каждой розетке вести отдельную линию.

Порядок монтажа ответвлений в подрозетнике

Часто подключают группу розеток к одному трехжильного кабелю и соединяют их шлейфом, то есть параллельно. При параллельном соединении не соблюдается требование непрерывности защитного заземления. Соединение шлейфом двух проводников PE на одной клемме, снижает надежность контакта.

Шлейфом соединяют все три проводника в каждой розетке (фаза, ноль и заземление). Подключение шлейфом делается в случае небольших нагрузок потребителей и при нормальных условиях эксплуатации. Также используют шлейф при необходимости скорого добавления розеток.

Подключение розеток шлейфом без разрыва защитного заземления PE методом опрессовки

При соединении шлейфом, для увеличения надежности контакта, концы жил нужно выгибать под кольцо и пропаивать. Желательно чтобы на клемме была прямоугольная шайба, для плотности контакта. Однако правильное соединение проводника заземления PE должно быть без разрыва и иметь ответвление.

Концы провода заземления соединяют опрессовкой, с выводом ответвления. Гильза после опрессовки изолируется специальным колпачком. Такое соединение заземления делают для каждой розетки в подрозетнике. Опрессовка считается самым надежным соединением и обеспечивает непрерывность провода заземления.

Ответвление снижает нагрузку на клемму. Некоторые специалисты рекомендуют использовать соединение с ответвлением и опрессовкой, не только для заземления, но и для фазного и нулевого проводника. Места для укладки ответвлений и опрессовки в современных подрозетниках достаточно. Делают соединение шлейфом при добавлении одной или двух розеток, с небольшими ремонтными работами.

Лампочки, соединенные параллельно

Параллельное соединение может быть лучевым и шлейфным:

  • первый вариант предполагает подсоединение отдельного двухжильного или трёхжильного кабеля на каждый источник света;
  • второй вариант заключается в подсоединения «фазы» и «нейтрали» от щитка к первому источнику света и далее, кроме последнего осветительного прибора, к которому подключается по два кабеля.

Параллельное соединение лампочек

Лучевая схема является более надежной, но с большим расходом кабеля, и схождением в одной точке значительного количество электрических проводов. Шлейфное подсоединение отличается тем, что при сбое на определенном участке, все расположенные дальше светильники перестают работать.

Современные технологии

Во многих случаях рассмотренные методы постепенно уходят в прошлое. На замену им пришли заводские соединители проводов, которые гораздо облегчили и ускорили монтажные и коммутационные работы:

  1. Клеммные колодки, внутри которых имеются латунные гильзы трубчатого исполнения. В эти трубочки вставляются зачищенные жилы проводов и фиксируются путём закручивания винтов.
  2. Колпачки СИЗ, внутри которых расположены обжимные пружины. В колпачок вставляются жилы и потом его с небольшим усилием проворачивают по часовой стрелке, тем самым внутри надёжно сдавливаются соединяемые провода.
  3. Самозажимные клеммы. В них достаточно расположить проводок, а там он автоматически фиксируется за счёт прижимной пластины.
  4. Клеммники рычажкового исполнения. Такой соединительный элемент многоразового использования. Достаточно лишь поднять рычажок, вставить проводник в контактное отверстие и опустить рычажок обратно, надёжная фиксация обеспечена.

Мы не рассказываем подробно обо всех существующих клеммниках, так как об этом есть отдельная статья, где подробно рассматривается каждый вид зажимов для проводов.

Надеемся, что мы доходчиво объяснили вам, как правильно соединять провода. Выбирайте способ, который наиболее вам подходит. При выборе учитывайте сечение и материал проводников, место установки соединения (на улице либо в помещении), величину тока нагрузки, который будет протекать в данной электрической цепи.

Выводы и полезное видео по теме

Чтобы качественно обжать гильзу при соединении электропроводов, понадобится тренировка и специальный инструмент — пресс-клещи. Подробный процесс опрессовки в видео:

Даже самый дорогой клеммник может оказаться дешевой подделкой. В видео ролике продемонстрированы основные отличия оригинала Wago:

В видео показан способ болтового соединения медного и алюминиевого провода:

Соединение проводов с помощью сварки можно посмотреть в видео ролике:

В выборе способа соединения электропроводов следует ориентироваться на целесообразность его применения в конкретной ситуации. Если требуется полностью заменить проводку в дома/квартире, а личного опыта проведения электромонтажных работ нет, как и специального инструмента, лучший вариант — пригласить профессионального электрика. Такое решение позволит не волноваться о безопасности своего дома.

Поделитесь собственным опытом в выполнении электросоединений. Не исключено, что ваши советы будут полезны посетителям сайта. Пишите, пожалуйста, комментарии, размещайте фото по теме, задавайте вопросы в расположенном ниже блоке для двустороннего общения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
