Изготовление сэндвич-труб своими руками
Если вы не хотите тратиться на покупку готовых сэндвич-труб для сооружения дымохода в бане, их можно изготовить своими руками. Тогда они, скорее всего, будут иметь менее презентабельный внешний вид, однако для отвода дыма и защиты от огня эти трубы подойдут не хуже. К тому же никто не мешает вам сделать самостоятельно сэндвич-трубы, которые будут выглядеть так же хорошо, как покупные — все в ваших руках.
Чтобы изготовить их, необходимо:
- взять два листа стали и свернуть их в трубы, при этом диаметры должны быть разными — одна будет внутренней, а другая внешней;
- внутреннюю трубу нужно обернуть теплоизолом;
- затем сверху надо надеть трубу большего диаметра и соединить всю конструкцию воедино вальцовкой;
- следующим шагом необходимо вырезать из того же листового металла хомуты — полоски шириной 20 см, по длине они должны быть больше наружной окружности дымохода;
- этими хомутами труба соединяется сверху и снизу;
- таким образом необходимо изготовить нужное количество сэндвич-труб для сооружения дымохода;
- квадратный лист металла надо закрепить на потолке с помощью саморезов, после этого необходимо поместить на него теплоизоляцию;
- к торцу одной из труб нужно по окружности приварить полоску, чтобы получился патрубок.
Правила безопасности
Проход трубы через потолок бани регламентируется СНиП 41-01-2003. Данный документ гласит, что:
- проход трубы бани в потолке должен располагаться на минимальном расстоянии в 350 мм от легко воспламеняющихся конструкций и 250 мм от трудно воспламеняющихся элементов;
- идеальным считается это расстояние оставить не закрытым (воздушным). Однако такая конструкция будет терять большое количество тепла;
- указанное расстояние заполняется негорючими материалами;
- отверстие необходимо закрыть металлическими листами (чаще применяется нержавейка, которая не портит внешний вид помещения);
- труба в бане через потолок и крышу не должна иметь стыков. Этот фактор необходимо учесть при конструировании дымохода;
- максимальная длина трубопровода, проходящего через потолок или крышу не должна превышать 1 м;
- дымоход не должен крепиться к перекрытию или кровле жестко.
В ходе повышения и понижения температуры труба может соответственно немного расширяться и сужаться. Прочное крепление приведет к деформации трубы или проходимого перекрытия.
Выбор теплоизоляционного материала
Теплоизолятором могут быть следующие материалы:
базальтовая или минеральная вата. Утеплитель способен выдерживать нагрев до 600ºС. Основными недостатками является: выделение формальдегида, так как в состав материала входят смолы и неустойчивость защитных качеств при намокании, что возможно в случае образования конденсата;
Базальтовая вата
керамзит. Материал обладает отличными свойствами. При намокании керамзит быстро восстанавливает свои функции. Однако для обустройства перекрытия придется дополнительно ставить емкости, в которых материал будет располагаться;
Керамзит средней фракции

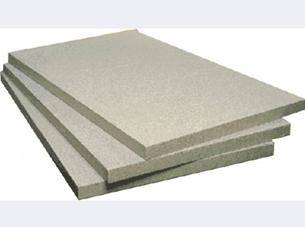

минерит. Материал состоит из цемента, целлюлозы и минеральных наполнителей. Плитка минерита способна выдерживать температуру до 600ºС. При нагревании не выделяет вредных веществ, а при попадании воды не теряет своих свойств;
Утеплитель минерит
- асбест. Является неплохим изолирующим материалом, однако при сильном нагревании выделяет вредные для человека вещества;
- песок или глина. Материалы использовались в качестве теплоизоляторов ранее, до появления современных утеплителей. Однако некоторые специалисты предпочитают пользоваться натуральными материалами, нежели искусственными.
Самым оптимальным утеплителем считается минерит.
Изоляция стыков труб
Для придания стыкам герметичности применяют:
- высокопрочные герметики, способные выдерживать большие перепады температур;
- специальные хомуты, изготовленные из такого же материала, как и дымоход.
Для обеспечения тяги в дымоходном канале не должно быть больше 3 – 4 соединений труб. Оптимальным считается дымоход, состоящий из 3-х колен.
Требования нормативов
Правила монтажа дымоходных труб в основном устанавливаются двумя нормативными документами: СП 61.13330.2012, в котором освещается тепловая защита трубопроводов, и СП 7.13130.2013, посвященным климатическим системам.
Согласно этим нормативам:

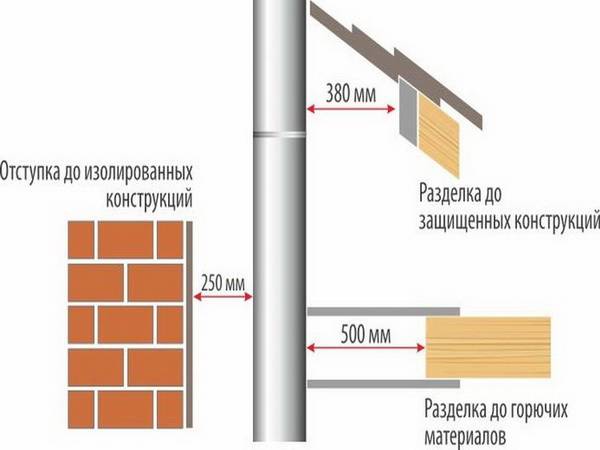

- между внутренней поверхностью трубы и сгораемыми материалами должно быть не менее 500 мм, если дымоход не защищен, и минимум 380 мм, если есть защитное покрытие (в СП в качестве примера такого покрытия приведена армированная штукатурка толщиной 25 мм);
- минимальное расстояние до изолированных поверхностей от внутренней стенки дымохода — 250 мм;
- труба должна быть максимально вертикальной, чтобы обеспечить хорошую тягу;
- минимальное сечение дымоходов для камина — 8 см2 на 1 кВт номинальной мощности прибора отопления;
- максимальная температура уходящих газов для нержавеющих дымоходов — 400 °C.
Чтобы выполнить эти требования и правильно установить дымоход, трубу проводят через стены и перекрытия с помощью специальной конструкции — проходного стакана. А в месте прохода трубы через кровлю делают короб из пожаростойких материалов.
Проход через деревянное перекрытие
Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.
Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.
Использование кирпичных конструкций
Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.
Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.
Гипсокартонный короб
Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.
Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.
Короб из металла
Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.
Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.
Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:
- если больше 200мм, то правильный размер 1,0х1,0м;
- если 200 мм – 48-50см.
Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.
При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.
Разновидности
Вам будет интересно:Лучшие производители натяжных потолков: рейтинг компаний, отзывы
Дымоходные трубы можно классифицировать на несколько типов в зависимости от места их расположения:
Коренные – находятся на некотором отдалении от печи и соединены с ней посредством рукава. Такой вариант удобен в силу того, что дымоход может быть соединен с несколькими печами.
Стенные – в большинстве случаев они встраиваются в капитальную стену, но в некоторых случаях их пускают вдоль нее.
Насадные – надстраиваются над печью.
Таким образом, от того, как именно устроена труба ППУ, исходящая от печи, будет зависеть и ее проход сквозь перекрытия стены или потолка. Но в большинстве случаев предпочтение отдается насадным дымоходам.
Типы проходных узлов через потолок
Во время устройства выходного отверстия для дымоходной трубы своими руками обнажаются материалы «пирога» перекрытия, которые также начинают испытывать действие жара. Их необходимо защитить, а помимо этого, правильно закрепить трубу в правильном положении. Именно для этой цели используют потолочную разделку, которую еще называют узел прохода.
Самый простой способ решения проблемы вывода дымохода через потолок — приобрести проходной узел промышленного изготовления. Он выглядит как коробка, выполненная из металла или минерита, имеющая закрепленную с одной стороны пластину из нержавеющей или оцинкованной стали. В центре этого узла располагается отверстие, куда вставляют сэндвич. Пластина, которая будет крепиться со стороны помещения, поможет закрыть отверстие в потолке, выступая здесь в роли декоративного элемента. Еще она выполняет функцию опоры для теплоизолятора, который используют для заделки пространства между трубой и балками перекрытия.
Все специалисты сходятся во мнении относительно выбора подходящего материала для изготовления проходки в бане. Это должна быть только нержавейка. Объясняется это тем, что преобладающие в парной температуры в результате воздействия заставляют материал выделять вредные вещества. В случае же использования нержавейки подобная опасность для здоровья исключена.
Сделать проходной узел своими руками довольно просто. Если в бане потолочная конструкция уже присутствует, но выполнена без учета прохода трубы, то в выбранном для узла месте проделывают квадратное отверстие сечением на 12 см меньше декоративной панели. На балки и доски укладывают слой утеплителя. Если есть возможность, можно дополнительно закрепить полосы минерита, базальтового или асбестоцементного картона. Также подойдет и полоса изоляции из каменной ваты. Иногда может понадобиться сделать подбивку утеплителя полосами металла.
Что же касается особенностей монтажа в бане трубы на печь своими руками, приспособление нужно надеть на прямой участок, который будет проходить на пересечении с перекрытием. От исполнителя требуется только приподнять узел прохода на необходимую высоту. Под края устройства, которые будут находиться на одном уровне с досками потолка, нужно подложить полосу утеплителя, а затем выполняют финишное крепление с помощью саморезов. Очень часто фабричные проходные узлы уже имеют перфорацию под саморезы, поэтому проводить их подготовку перед монтажом не потребуется.
Проходные узлы для дымохода в бане могут иметь различную форму. В некоторых случаях по периметру отверстия для дымохода встраивают металлический цилиндр. В этом случае края декоративной пластины будут выходить за цилиндр на достаточно большое расстояние. Если планируется использовать проходной узел подобной формы, то отверстию всё равно необходимо придать квадратную форму. Допустима здесь и круглая форма, но тогда придется выдержать расстояние между его краем и трубой 130 мм при наличии изоляции на трубе либо 250 мм при ее отсутствии.
В процессе реализации этого варианта вы должны обратить внимание на следующее: площадь пластины должна быть достаточной для того, чтобы она смогла закрыть все отверстие целиком. При использовании узла подобной формы нужно защитить дерево не только утеплителем, но и металлическими полосами
Иногда в бане могут использоваться проходные узлы без цилиндра вокруг трубы, но при этом у них могут присутствовать по периметру наружные бортики. Чаще всего они делаются из металла, хотя встречаются и изделия из минерита. При использовании узла с металлическими бортами необходимо оббить края отверстия в потолке утеплителем, например, базальтовым картоном. Если же бортики выполнены из минерита, то подобную операцию выполнять не придется, поскольку материал обладает хорошими теплоизолирующими свойствами.
Требования и нормы
Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.
Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.
Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.
Как строится разделка
Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие
Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:
- она должна быть не меньше 50 см в ширину;
- при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
- ее высота должна быть больше толщины материала не менее чем на 7 см.
Размер отступки
Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.
Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить. Наиболее правильными с точки зрения пожаробезопасности материалами являются:
- кирпич;
- лист нержавейки с базальтовым картоном;
- плиты фламма или минерит.
Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой
Подготовка и монтаж
Предварительные работы заключаются в выпиливании квадрата в потолке или стене, в зависимости от будущего расположения. Размеры зависят от выбранных составляющих и конструкции, зачастую это 0,5 или 1 метр. Проход обшивается плитами минерита изнутри, после чего отверстие еще раз подгоняется под размер.
Предметы на крыше, которые могут легко воспламениться, тщательно герметизируют, для этого понадобятся негорючие материалы, с ними хозяину будет легче работать. Древесину можно покрыть предварительно специально разработанными составами, но полностью полагаться на термостойкую краску не стоит.
Выбор места размещения
К этому моменту также стоит подойти ответственно, если стропила находится очень близко от планируемого месторасположения конструкции, не будет лишним сделать дополнительный короб и обшить его негорючим материалом.
Большинство специалистов обращают внимание на проверку несущей способности при выборе места для монтажа, ведь перекрытие должно выдержать нагрузку. При возникновении сомнений этот участок можно усилить, для этого конструируют раму из бруса, но поперечины этого приспособления должны быть зафиксированы надежно
Инструменты и материалы
Если рассматривать алгоритм действий с перекрытием из дерева, что бывает достаточно часто, то из строительных принадлежностей может понадобиться:
- Молоток.
- Эллектролобзик.
- Отвертка.
- Шуруповерт.
- Перчатки.
В зависимости от выбранной конструкции список следует пополнить набором ключей, соединения могут быть на разных скрутках, в некоторых ситуациях хомут под крест легче закрутить плоскогубцами.
Материалы получится выбрать достаточно легко, ведь на рынке довольно большой ассортимент
Хотелось бы отметить несколько очень хороших вариантов и рассмотреть температурные режимы, что не менее важно учитывать во время закупки составляющих, материалы, пользующиеся спросом, выглядят так:
- Базальтовая вата технического образца. Теплопроводимость низкая, защитная функция находится на высоком уровне, выдерживает повышение до 900 градусов.
- Каолиновая вата. Максимальной температурой для использования считается показатель в 1250 градусов, это обусловлено производством, плавление кремниево-оксидного сырья происходит при 1750 градусах.
- Базальтовая вата строительного образца. Эта составляющая создается на предприятии путем плавления слюды, температура допускается в 450 градусов.
Установка узла
Прежде чем снабжать ППУ защитными материалами, стоит провести работы непосредственно в помещении, после чего подыматься на крышу и продолжать работу. Но не следует забывать о наружной стенке и крепежном фартуке, который продуман для большей эстетичности, в него также необходимо поместить выбранный негорючий элемент.
После аккуратной установки все шурупы нужно закрутить в потолок, тем самым закрепляя основную конструкцию. Для облегчения процесса предварительно создаются закладные, чтобы приспособление надежно держалось.
Герметизация стыковочных узлов
Этот этап считается не только самым важным, но и достаточно сложным, ведь процесс потребует максимальной внимательности и концентрации. Не будет лишним применять специально разработанные заглушки для работы на крыше, они позволят добиться максимального результата при герметизации.
Зачастую сэндвич-элементы планируют устанавливать с выходом на крышу, если перекрытие мягкое, то особых проблем не будет, но этому моменту стоит уделить внимание. Полотно получится загнуть на трубу и обработать одним из современных плавящихся соединителей, герметик также достаточно хорошо себя проявлял, его стоит использовать для подобных целей.
Проход кирпичной трубы через потолок
Отдельного рассмотрения стоит случай, когда через потолок проводится кирпичная труба. В принципе, это тоже входит в работу печника, но даже при этом владельцу стоит понимать, что делается и почему.
Кирпичный дымоход нагревается так же, как и любой другой. Поэтому при прохождении его через межэтажное перекрытие нужна термическая защита этого перекрытия от избыточной температуры.
Кирпичную трубу изолируют либо с помощью кирпича, либо бетона. Для того, чтобы кирпичный ППУ надежно соединялся с трубой, делается «распушка» — это постепенное увеличение сечения трубы за счет дополнительных кирпичей.

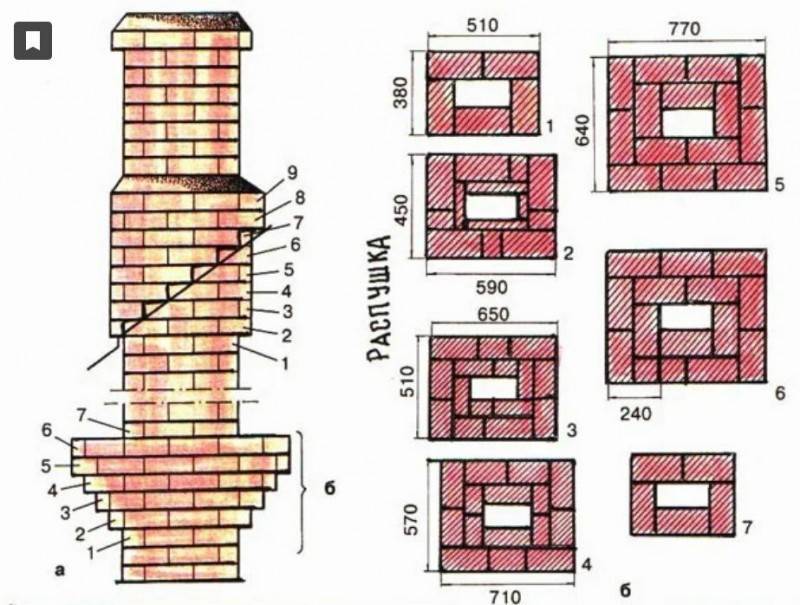

Порядовка распушки показана на рисунке ниже.
Альтернативой может быть создание опалубки на размер ППУ и заливка ее бетоном.
Отверстие в перекрытии вырезается под размер распушки.
Но автор ролика считает такое утолщение трубы уродством, и предлагает следовать предписанию, которое не настаивает на том, чтобы изоляция делалась из кирпича. Мы согласны, что можно найти более эффективный материал, но это не минвата! Потому что она превратится в труху со временем.
Изготовление и установка дымохода своими руками
Перед тем как сделать дымоход в бане через стену, желательно произвести замеры горизонтальной и вертикальной частей. Согласно нормам СНиП, протяженность горизонтальной трубы не должна превышать 1 м, иначе тяга окажется недостаточной, и в помещение будут поступать продукты сгорания топлива.
Если печь находится слишком далеко от стены, необходимо выполнить монтаж дымохода в бане с максимально возможным подъемом внутренней части трубопровода к месту вывода в стену. При расчетах вертикального уличного отрезка трассы нужно учесть, что его высота должна быть больше горизонтальной или наклонной части трубопровода. Нежелательна и установка слишком короткой трубы: высота от выхода патрубка из печи до высшей точки дымоотвода не должна быть менее 5 м.
Чертеж и схемы
На основании предъявляемых требований потребуется составить чертеж, на котором должно быть указано, как вывести трубу в бане через стену, длина горизонтального или наклонного отрезка. При устройстве вертикальной конструкции снаружи здания нужно учитывать и противопожарные требования:
Чертежи с указанием всех размеров помогут правильно рассчитать и количество нужного материала.
Расчет размеров
Внутренний диаметр трубы в бане — это важный показатель, от которого зависит и качество тяги, и степень вероятности скопления угарного газа. Диаметр или сечение труб рассчитывают по показателю мощности печи:
При выборе сэндвич-секций нужно учесть, что указанные параметры должна иметь внутренняя полость изделия.
Подбираем место выхода дымохода
Вывод трубы через стену бани не должен располагаться ниже, чем в 1 м от пола. При проведении наклонных каналов нужно учесть и расстояние до потолка: не менее 50 см.
В деревянной стене делают отверстие для проведения дымоотвода. В этом месте необходимо выполнить разделку из кирпича. Размеры разделительного слоя составляют 45 см в каждую сторону от поверхности трубы. В разделке оставляют проход для трубопровода. Его размеры — на 2-3 см больше, чем наружный диаметр трубы.
Монтаж
В отверстие разделки вставить цельный модуль длиной не менее 50 см. Трубу следует обернуть асбестовым полотном. Соединений внутри стены быть не должно. Для чистки трубы от сажи и конденсата на наружный край горизонтальной части дымоотвода ставят тройник с заглушкой снизу. В верхнем отверстии тройника крепят модуль вертикальной части трубы.
Крепление конструкции к стене производится кронштейнами и металлическими хомутами. Их ставят с шагом 1-1,5 м. Отдельные секции соединяют, вставляя трубы одну в другую и стягивая соединительным хомутом. На верхнем конце монтируют колпак для защиты от дождя и ветра.
Внутренний конец проведенной через разделку секции соединяют с патрубком печи или заранее проложенной горизонтальной частью трубопровода. Если сечение патрубка отличается от внутреннего сечения дымохода, применяют переходные элементы. Герметизируют соединение огнестойким материалом. При желании между патрубком печи и секцией трубы в разделке ставят модуль с задвижкой.
Иные способы избежать сильного перегрева
Как отмечают некоторые владельцы частной недвижимости, проводить теплоизоляцию проходного узла и вовсе нет смысла. По их скромному мнению, можно обойтись и без этого. К тому же, если пространство ничем не заполнять, это не допустит перегрева и пригорания определенной части дымохода. А за счет создаваемой вентиляции в этом месте участок трубы будет остывать заметно быстрее.
В действительности же данный вариант организации потолочно-проходного узла можно с успехом оспорить. Все дело в том, что горячая труба излучает тепло, из-за чего близлежащее дерево начинает сохнуть, что в итоге не идет на пользу материалу. Возгорание может произойти даже при более низкой температуре (+ 50°C). Поэтому необходимо позаботиться о необходимых мерах, для чего прибегнуть к нескольким способам:
Установка на дымоходе водяной рубашки – нагретая жидкость может быть использована для отопления. Только нужно будет установить специальный бак и сделать вывод воды из труб.
Можно просто установить одну лишь емкость, где и будет нагреваться вода. Только необходимо следить за тем, чтобы она не закипала, а также периодически сливать и доливать жидкость.
В конечном счете температуру в дымоходе можно существенно понизить, как, собственно, и риск возгорания строительных материалов.
Помимо водяного, можно прибегнуть к воздушному охлаждению потолочно-проходного узла. Для этого поверх дымохода нужно расположить еще одну трубу (чтобы одна была в другой). А в верхней и нижней их части следует поставить решетку для прохода потока воздуха.
Основные правила и нормы
На самом деле, нормативов в разделке не так уж и много. Если быть честным, то правильно только одно, все остальное исключительно рекомендации, полученные долгим опытом строительства. Правило, продиктованное СНиПом гласит: при выполнении дымохода из бетона или кирпича, а так же любых других утепленных материалов, расстояние до стропильной балки и любой другой легковоспламеняющейся поверхности должно составлять не менее 13 см. В любом другом случае: не менее 25 см.
Опытные кровельщики советуют при выполнении прохода через крышу на внутренней поверхности кровельного пирога выполнять фартук из металла прямоугольной формы с отступов от конца проходного отверстия примерно в 30 см.
Самодельный проход трубы через потолок бани – пошаговая инструкция с фото
Необходимые материалы:
- жесть для изготовления короба разделки;
- минерит;
- лист нержавеющей стали;
- лист ГКЛО или базальтокартона;
- Материал для засыпки короба – керамзит, но может подойти и сухая глина.
Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.
| Иллюстрация | Описание |

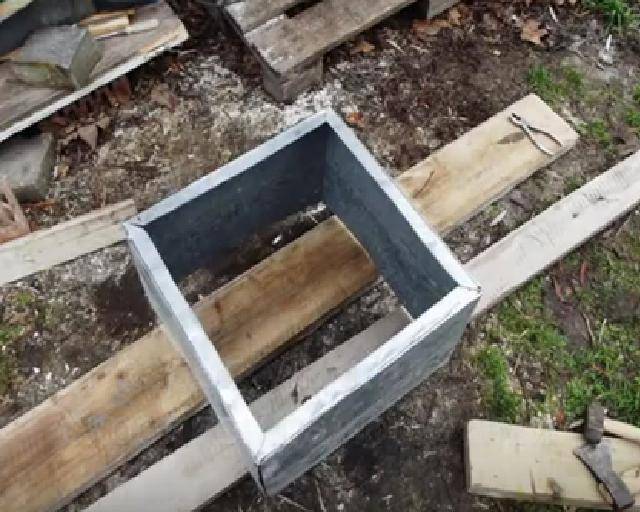

| Изготавливается жестяной короб – для шаблона сгибов берется доска, края скрепляют заклепками. Габариты короба соответствуют расстоянию между балками потолка, если их расположение продумывалось с учетом будущего монтажа дымохода. Отступы рассчитываются по нормам, 380*2+диаметр внутренней трубы сэндвича. |
| С помощью отвеса определяется центр прохождения трубы. Там, где опущенный с потолка груз попадает в центр отверстия для трубы, отмечают точку. Это и будет центр дымохода и узла прохода перекрытия. Над трубой вырезается отверстие. При его разметке учитывается слой минерита, который пройдет по периметру. После его укладки короб должен свободно садиться на потолок. Полосами минерита прокладываются торцы отверстия, достаточно обеспечить термоизоляцию по краю, там, где металл будет соприкасаться с конструкцией перекрытия. |
| Жестяной короб не имеет достаточной жесткости, и для сохранения его формы устанавливаются распорки из оцинкованного профиля. |
| Раскраивается лист нержавейки. До снятия защитной пленки фиксируют точное расположение отверстия под трубу. Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно готовят декоративный щиток из того же материала, который прикроет место стыка. С помощью ножниц по металлу аккуратно по секторам вырезают центр получившегося круга. |
| Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик. |
| Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик. Вставляют короб на свое место и закрывают отверстие листом нержавейки. Для уверенности в том, что в месте, примыкающем к коробу, потолок не обуглится и не загорится, это делается через лист теплозащиты. Декоративная накладка закрепляется к листу. В результате над печью возле трубы получается надежный и красивый экран. |
| Последним этапом работы по устройству прохода через потолок бани станет термоизоляция трубы в коробе. Для этого огнеупорный материал засыпается в него до самого верха. Опыт показывает, что и песок, и глина с успехом применялись для этих целей. Но так как размеры короба не слишком малы, предпочтение следует отдать более легкому керамзиту. |
Возможные ошибки
Столкнувшись с неопытными мастерами или не изучив всю подробную информацию о монтаже, некоторые хозяева сталкиваются с проблемами во время эксплуатации. Этим неприятностям есть объяснение, из наиболее распространенных оплошностей стоит отметить:
- Во время работ использовалась одностенная конструкция, а не сэндвич труба.
- Стыковочные узлы не герметичны.
- Короб был набит для экономии песком, вместо керамзита или любой негорючей составляющей.
- Потолочная разделка не предполагает наличие короба.
В большинстве случаев трубу могут ошибочно обмотать и установить вплотную к перекрытию, стыки обмазать асбестом и утверждать, что это надежно.
Потолочно-проходной узел дымохода не будет работать максимально продуктивно в такой ситуации. Избежать возникновения пожара, не придерживаясь общепринятых правил установки невозможно.
